2020-2021学年第2节 欧姆定律导学案

这是一份2020-2021学年第2节 欧姆定律导学案，共8页。学案主要包含了探究电流跟电压，欧姆定律等内容，欢迎下载使用。

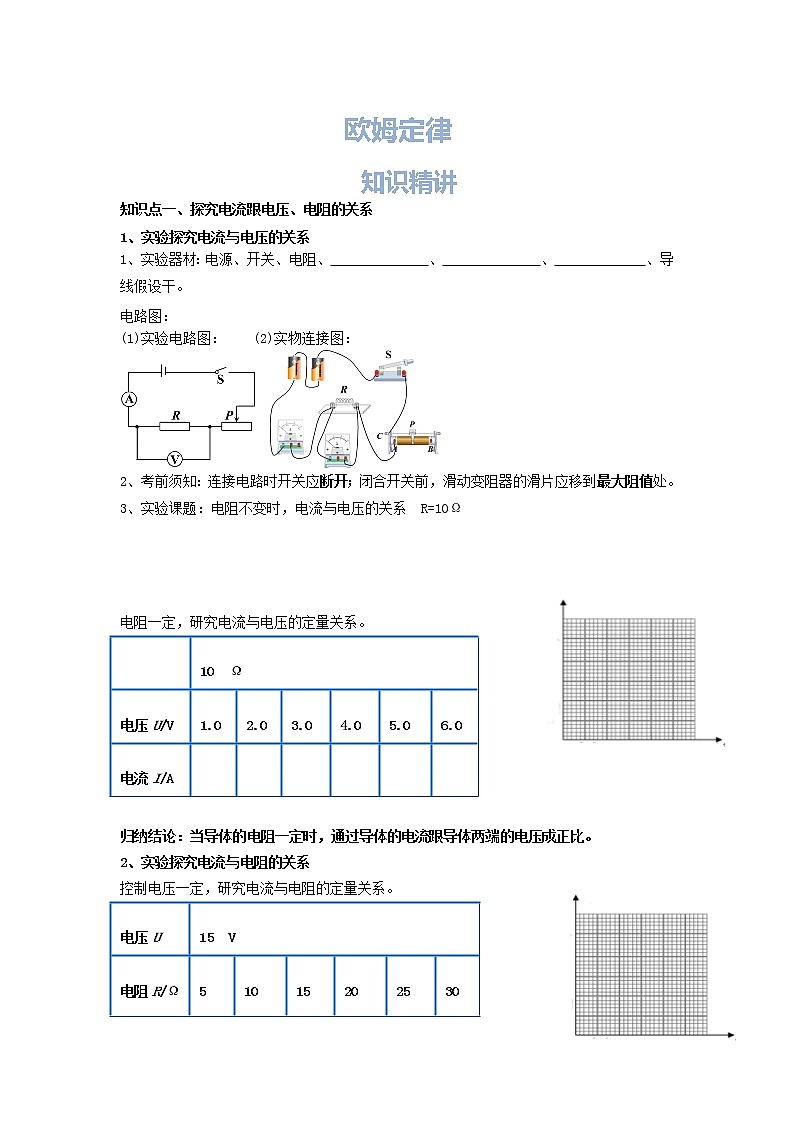

知识点一、探究电流跟电压、电阻的关系
1、实验探究电流与电压的关系
实验器材：电源、开关、电阻、 、 、 、导线假设干。
电路图：
(1)实验电路图： (2)实物连接图：

考前须知：连接电路时开关应断开；闭合开关前，滑动变阻器的滑片应移到最大阻值处。
实验课题：电阻不变时，电流与电压的关系 R=10Ω
电阻一定，研究电流与电压的定量关系。
归纳结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
2、实验探究电流与电阻的关系
控制电压一定，研究电流与电阻的定量关系。
归纳结论：当导体的电压一定时，通过导体的电流跟导体的电阻成反比。
6、实验中滑动变阻器的作用：①改变被测电阻两端的电压；②改变电路中的电流；③保护电路
知识点二、欧姆定律
内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
公式：，I指电流，单位是安培〔A〕，U指导体两端的电压，单位是伏特〔V)，R是指电阻，单位是欧姆〔Ω〕。
变形式： .
注意：
适用范围：欧姆定律适用于从电源正极到负极之间的整个电路或其中某一局部电路，并且是纯电阻电路，对于含电动机的电路不成立(目前初中阶段所学的电路均是纯电阻电路〕
同体性：I、U、R是对同一导体或同一电路而言的，三者要一一对应，不同导体之间的电流、电压、电阻不存在上述关系。
同时性：在同一局部电路上，开关的闭合及滑动变阻器滑片的移动，都会导致电路中电流、电压、电阻的变化，公式中的三个量必须是同一时间的值。
〔4〕统一性：公式中的三个物理量，必须使用国际单位制中的单位
知识运用
随堂练习
1.关于导体中通过的电流与导体两端电压的关系，以下表达中正确的选项是〔 〕
A.导体中的电流越大，其两端电压越高。
B.导体中的电流越小，其两端电压越低
C.在导体电阻不变的情况下，导体中的电流与导体两端的电压成正比
D.在导体电阻一定时，其两端的电压与通过导体的电流成正比
考点：电流、电阻、电阻的关系
2.根据欧姆定律，可变形得到。对此，以下说法正确的选项是〔 〕
A.导体电阻的大小跟导体两端的电压成正比
B.导体电阻的大小跟导体中的电流成反比
C.当导体两端的电压为零时，导体的电阻也为零
D.导体电阻的大小跟导体两端的电压和通过导体的电流无关
考点：对欧姆定律的理解
3.甲、乙两电阻之比为2：1，将他们串联在电路中，那么甲、乙两端电压之比为〔 〕
A.1:2 B.2:1 C .1:1 D.无法比拟
考点：简单的欧姆定律计算
4.某同学在探究“通过电阻的电流跟电阻两端电压的关系〞时，得到通过a、b两电阻的电流随电压变化情况的图像(如下图)，那么以下说法与图像相符的是〔 〕
A.电阻一定时，电流随着电压的增大而减小
B.电压相同时，阻值大的电阻通过的电流大
C.电流相同时，阻值小的电阻两端的电压大
D.两电阻阻值的大小关系是Ra>Rb
考点：欧姆定律的图像问题
5.如图，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙=4:1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙为〔 〕
A.4:3 B.3:2 C.3:4 D.3:1
R2
R1
S
能力提升
1.某同学在探究“电流跟电压、电阻的关系〞时，根据收集到的数据画出了如下图的I-R图像，以下结论与图像相符的是〔 〕
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
2.小军采用如图的电路，研究“通过某导体的电流与它的电阻关系〞，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该〔 〕
A.保持变阻器滑片不动
B．将变阻器滑片向右移动
C．将变阻器滑片向左移动
D．更换阻值更大的滑动变阻器
3.某导体中的电流与它两端电压的关系如下图，以下分析正确的选项是〔 〕
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
4.某小组在探究电流与电压关系时，得到的实验数据如下表：R=10Ω
(1) 分析数据发现：在 时， 跟 成 比。(填“正〞或“反〞比)
(2)在坐标纸上画出U-I关系图。

(3) 在本实验中，滑动变阻器的作用除了保护电路外，主要是 。
5.通过导体a、b的电流随电压的变化情况如下图，那么导体a、b的电阻相比拟〔 〕
A.Ra>Rb B. Ra
