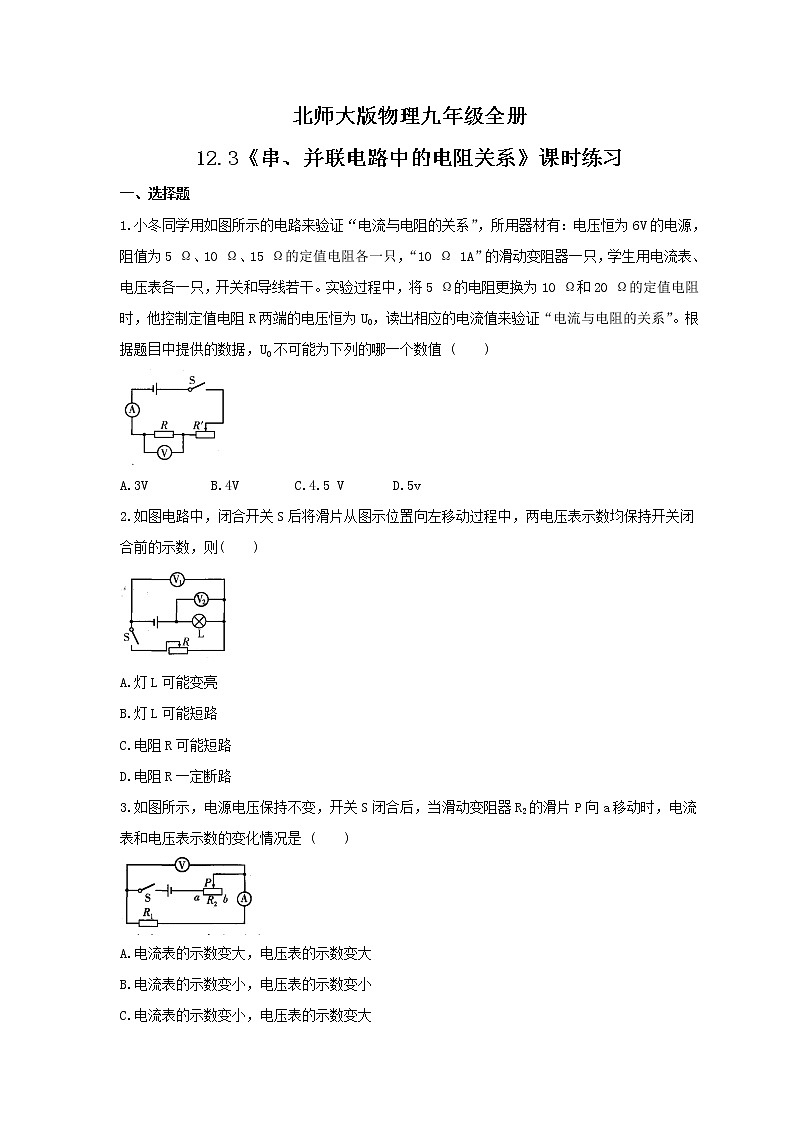

北师大版九年级全册第十二章 欧姆定律三 串、并联电路中的电阻关系巩固练习

这是一份北师大版九年级全册第十二章 欧姆定律三 串、并联电路中的电阻关系巩固练习，共6页。试卷主要包含了5 V D等内容，欢迎下载使用。

一、选择题
1.小冬同学用如图所示的电路来验证“电流与电阻的关系”，所用器材有：电压恒为6V的电源，阻值为5 Ω、10 Ω、15 Ω的定值电阻各一只，“10 Ω 1A”的滑动变阻器一只，学生用电流表、电压表各一只，开关和导线若干。实验过程中，将5 Ω的电阻更换为10 Ω和20 Ω的定值电阻时，他控制定值电阻R两端的电压恒为U0，读出相应的电流值来验证“电流与电阻的关系”。根据题目中提供的数据，U0不可能为下列的哪一个数值 ( )
A.3V B.4V C.4.5 V D.5v
2.如图电路中，闭合开关S后将滑片从图示位置向左移动过程中，两电压表示数均保持开关闭合前的示数，则( )
A.灯L可能变亮
B.灯L可能短路
C.电阻R可能短路
D.电阻R一定断路
3.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是 ( )
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数变小
C.电流表的示数变小，电压表的示数变大
D.电流表的示数变大，电压表的示数变小
4.如图所示，R1=200 Ω，R2=600 Ω，则下列说法错误的是( )
A.在A、B间加电压U，CD间电压也为U
B.在C、D间加电压U，A、B间电压四分之一U
C.无论A、C间是否加电压，B、D间电压总为零
D.在B、C间加电压U，C、D间电压也是U
5.在做伏安法测电阻的实验中，某同学不小心将、两表的位置接反了，如图所示，已知两表的量程合适，则开关闭合后，会发生的现象是 ( )
A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.电压表示数等于电源电压
6.小军采用如图所示的电路，研究“通过某导体的电流与它的电阻的关系”，他分别用5 Ω和10 Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5 Ω更换为10 Ω，闭合开关后，滑动变阻器应该 ( )
A.保持变阻器滑片不动
B.将变阻器滑片向右移动
C.将变阻器滑片向左移动
D.更换阻值更大的滑动变阻器

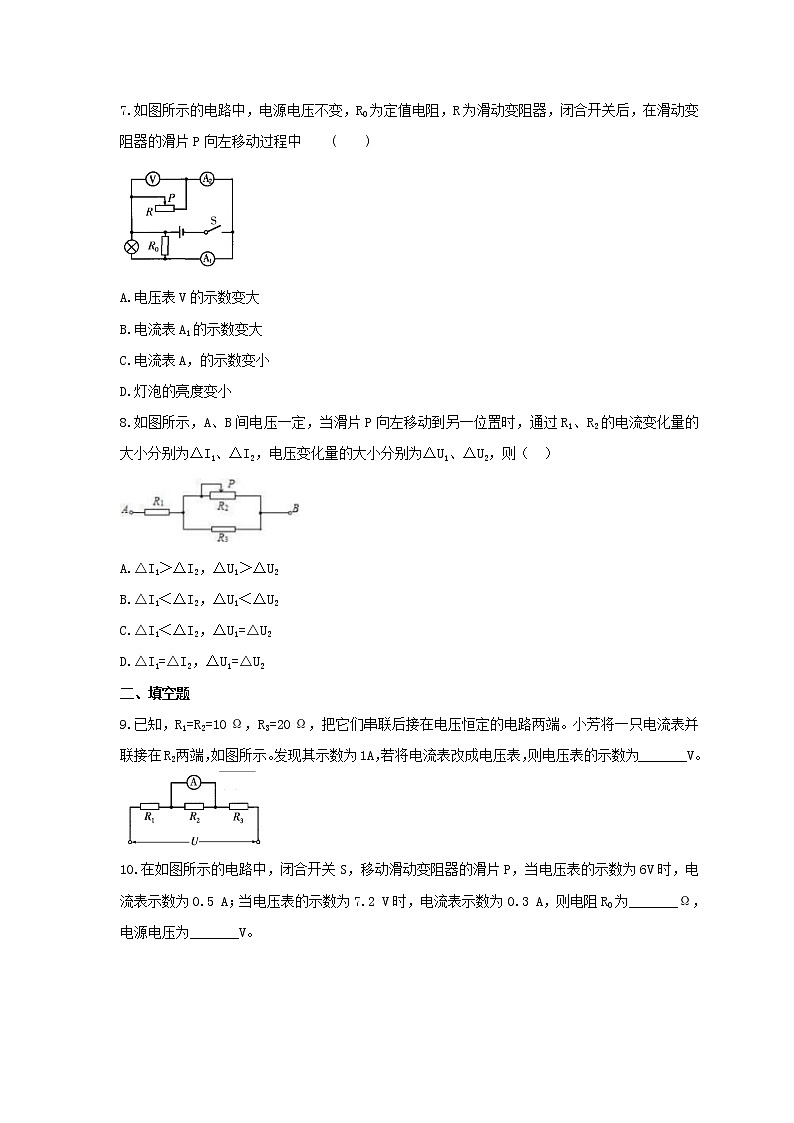

7.如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中 ( )
A.电压表V的示数变大
B.电流表A1的示数变大
C.电流表A，的示数变小
D.灯泡的亮度变小
8.如图所示，A、B间电压一定，当滑片P向左移动到另一位置时，通过R1、R2的电流变化量的大小分别为△I1、△I2，电压变化量的大小分别为△U1、△U2，则（ ）
A.△I1＞△I2，△U1＞△U2
B.△I1＜△I2，△U1＜△U2
C.△I1＜△I2，△U1=△U2
D.△I1=△I2，△U1=△U2
二、填空题
9.已知，R1=R2=10 Ω，R3=20 Ω，把它们串联后接在电压恒定的电路两端。小芳将一只电流表并联接在R2两端，如图所示。发现其示数为1A，若将电流表改成电压表，则电压表的示数为_______V。
10.在如图所示的电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V时，电流表示数为0.5 A；当电压表的示数为7.2 V时，电流表示数为0.3 A，则电阻R0为_______Ω，电源电压为_______V。
11.某物理科技小组设计了汽车有害尾气排放检测电路如图甲所示，R为气敏电阻，其电阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将_______，电压表的示数将_______。（变大／变小／不变）
12.在如图所示的电路中，电源电压为12 V。闭合开关后，电流表的示数为0.4 A，电压表的示数为8V，则电阻R2的阻值是_______Ω。将滑动变阻器R1的滑片向右移动，电压表的示数将变_______。
13.如图所示，电路中电源电压恒定，电流表的量程是0～3 A，电阻R2的阻值是12 Ω。当S闭合，将滑片P滑到滑动变阻器的中点时，电流表的示数为1.5 A；将滑片P滑到最右端b点时，电流表的示数为1A。则电源电压是_______V，允许滑动变阻器接入电路中的电阻最小值是_______Ω。
14.如图所示是阻值不同的两个电阻的电压随电流变化的U－I图线，如果把R1、R2串联在一个电压为4V的电源上时，R1两端的电压是_______V。

三、实验题
15.小陆做用“电流表、电压表测电阻”实验，现有电源（电压为6V保持不变）、待测电阻Rx、电流表、电压表、滑动变阻器、开关及导线若干，所有元件均完好。他连接电路进行实验，闭合开关后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.20 A~0.58 A，电压表示数相应的变化范围为4.0 V～0V，当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图(a)、(b)所示。请将下表填写完整。（计算电阻时，精确到0.1 Ω）
参考答案
1.答案为：A
2.答案为：B
3.答案为：A
4.答案为：B
5.答案为：D
6.答案为：B
7.答案为：C
8.答案为：C.
9.答案为：7.5
10.答案为：6 9
11.答案为：变小 变大
12.答案为：10 小
13.答案为：6 2.4
14.答案为：2.5
15.答案为：
