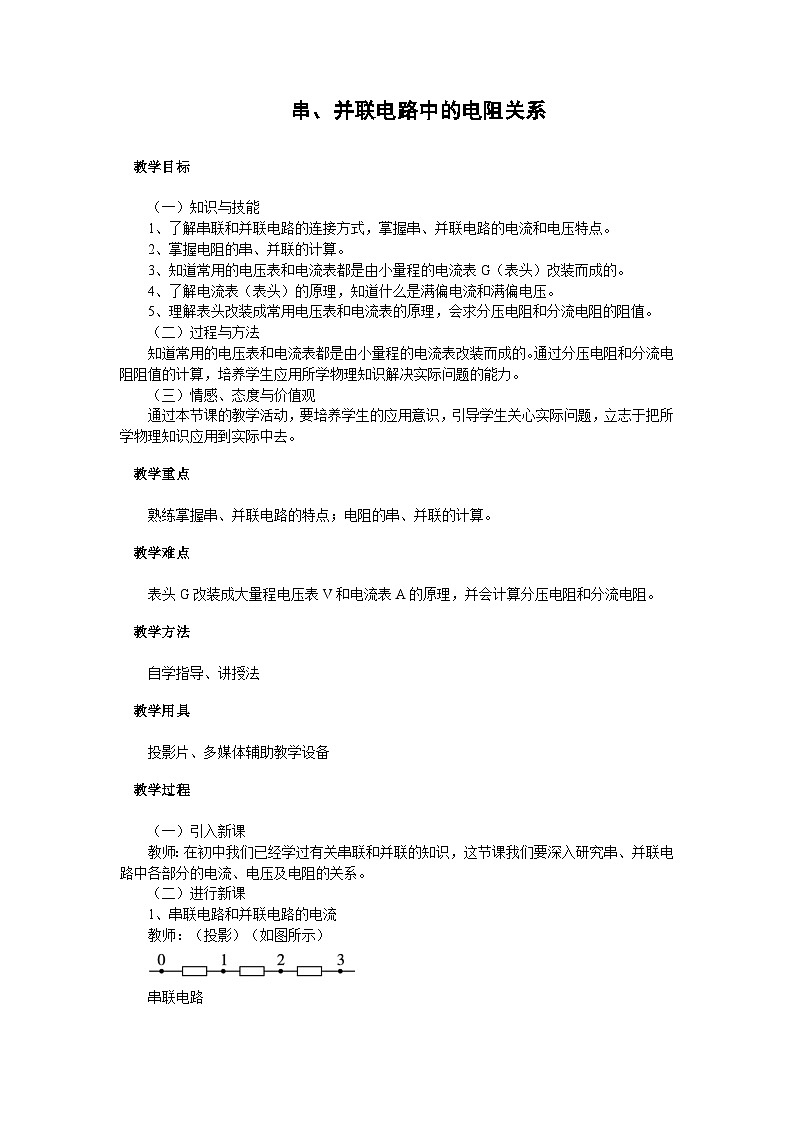

北师大版三 串、并联电路中的电阻关系教案及反思

这是一份北师大版三 串、并联电路中的电阻关系教案及反思，共3页。

（一）知识与技能
1、了解串联和并联电路的连接方式，掌握串、并联电路的电流和电压特点。
2、掌握电阻的串、并联的计算。
3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。
4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。
5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
（二）过程与方法
知道常用的电压表和电流表都是由小量程的电流表改装而成的。通过分压电阻和分流电阻阻值的计算，培养学生应用所学物理知识解决实际问题的能力。
（三）情感、态度与价值观
通过本节课的教学活动，要培养学生的应用意识，引导学生关心实际问题，立志于把所学物理知识应用到实际中去。
教学重点
熟练掌握串、并联电路的特点；电阻的串、并联的计算。
教学难点
表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻。
教学方法
自学指导、讲授法
教学用具
投影片、多媒体辅助教学设备
教学过程
（一）引入新课
教师：在初中我们已经学过有关串联和并联的知识，这节课我们要深入研究串、并联电路中各部分的电流、电压及电阻的关系。
（二）进行新课
1、串联电路和并联电路的电流
教师：（投影）（如图所示）
串联电路
并联电路
引导学生推导出串联电路和并联电路的电流规律。
学生阅读教材，进行推导：
（1）在恒定电流的电路中各处电荷的分布是稳定的，因此，在相等时间内，通过串联电路各部分的电荷量必须相等，故有串联电路各处的电流相等。即I0＝I1＝I2＝I3。
（2）在并联电路中，要保持电路各处电荷量分布稳定不变，相同时间内流过干路0点的电荷量必须等于各支路1、2、3各点的电荷量之和。因此，串联电路的总电流等于各支路电流之和。即I0＝I1＋I2＋I3。
2、串联电路和并联电路的电压
教师：在上图并联电路中，用φ0、φ1、φ2、φ3分别表示电路中0、1、2、3各点的电势，用U01、U12、U23、U03分别表示0与1、1与2、2与3、0与3的电势差。引导学生推导出串联电路和并联电路的电压规律。
学生阅读教材，进行推导：
（1）串联电路两端的总电压等于各部分电路电压之和。即
U01＋U12＋U23＝U03
（2）并联电路的总电压与各支路电压相等。用U1、U2、U3代表上图中三个电阻两端的电压，即
U1＝U2＝U3＝U
3、电阻的串联和并联
教师活动：（投影）图2.4－3和图2.4－4（如图所示）
图2.4－3 电阻串联后作为一个整体，它相当于一个电阻
图2.4－4 电阻并联后作为一个整体，它相当于一个电阻
引导学生推导出串联电路和并联电路的电阻规律。
学生阅读教材，进行推导：
（1）串联电路的总电阻等于各部分电路电阻之和。即
R＝R1＋R2
对于多个电阻的串联
R＝R1＋R2＋……
（2）并联电路的总电阻的倒数等于各支路电阻的倒数之和。即
eq \f(1,R)＝eq \f(1,R1)＋eq \f(1,R2)
对于多个电阻的串联
eq \f(1,R)＝eq \f(1,R1)＋eq \f(1,R2)＋……
思考与讨论：（1）n个相同的电阻R0并联，总电阻等于多少？（2）若干不同的电阻并联，总电阻与其中最小的电阻的大小关系如何？
4、电压表和电流表
教师：请问：利用表头能够测量的最大电流和最大电压分别是多大？
常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。
（投影）利用多媒体介绍表头的满偏电流Ig、内阻Rg和满偏电压Ug。
（1）满偏电流Ig
表头的线圈允许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用Ig表示。
满偏电流Ig：表头指针偏转到最大刻度时的电流。
[说明]如果通过表头的电流超过满偏电流Ig，不但指针指不出示数，表头还可能被烧坏。
（2）表头的内阻Rg
表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用Rg表示。
内阻Rg：表头线圈的电阻叫做表头的内阻。
[说明]每个表头都有它的满偏电流Ig和内阻Rg，Rg和Ig是表头的两个重要参数。
教师：同学们能不能根据Ig、Rg概括出什么叫做满偏电压？
学生：表头通过满偏电流时，加在它两端的电压，这个电压值叫满偏电压，用Ug表示。
教师：满偏电流Ig、内阻Rg、满偏电压Ug三者之间有什么关系？
学生：据部分电路欧姆定律可知：Ug＝IgRg
小结：表头G的满偏电压Ug和满偏电流Ig一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G加以改装。
课堂总结、点评
教师活动：让学生概括总结本节的内容。请一个同学到黑板上总结，其他同学在笔记本上总结，然后请同学评价黑板上的小结内容。
学生活动：认真总结概括本节内容，并把自己这节课的体会写下来，比较黑板上的小结和自己的小结，看谁的更好，好在什么地方。
点评：总结课堂内容，培养学生概括总结能力。
教师要放开，让学生自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架。
