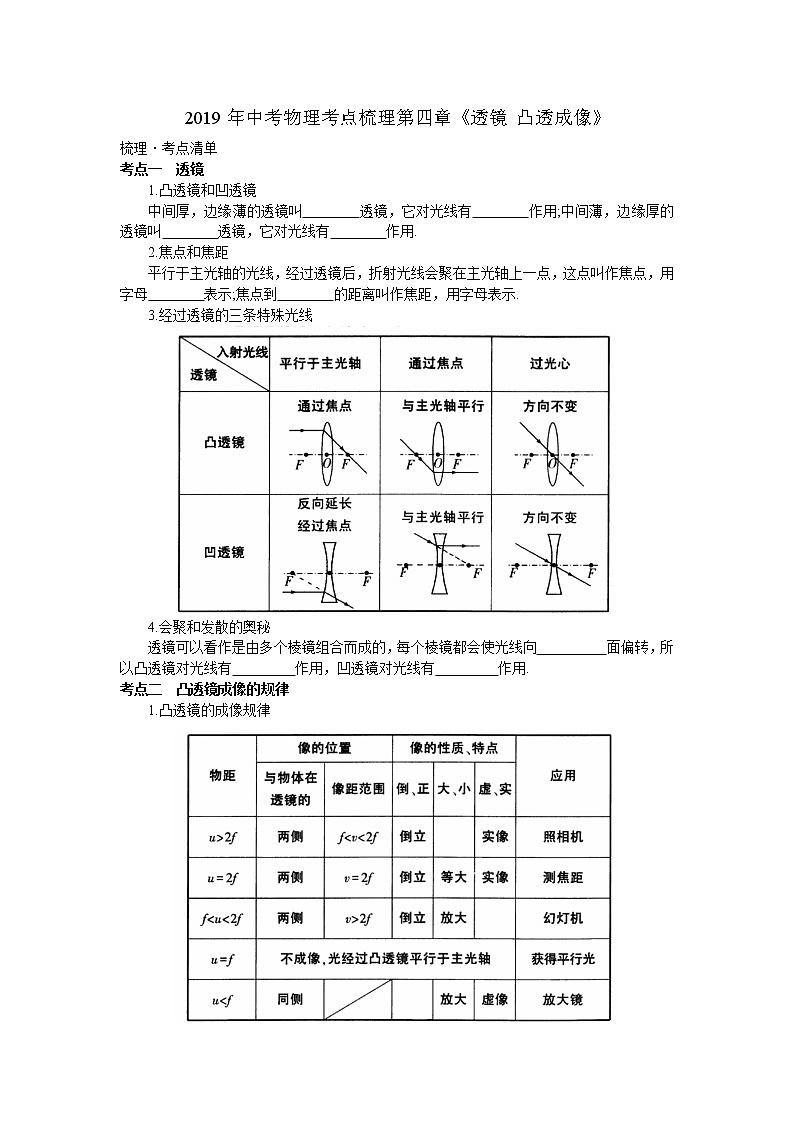

2019年中考物理考点梳理第四章《透镜 凸透成像》

这是一份2019年中考物理考点梳理第四章《透镜 凸透成像》，共10页。
1.凸透镜和凹透镜
中间厚，边缘薄的透镜叫 透镜，它对光线有 作用;中间薄，边缘厚的透镜叫 透镜，它对光线有 作用.
2.焦点和焦距
平行于主光轴的光线，经过透镜后，折射光线会聚在主光轴上一点，这点叫作焦点，用字母 表示;焦点到 的距离叫作焦距，用字母表示.
3.经过透镜的三条特殊光线
4.会聚和发散的奥秘
透镜可以看作是由多个棱镜组合而成的，每个棱镜都会使光线向 面偏转，所以凸透镜对光线有 作用，凹透镜对光线有 作用.
考点二 凸透镜成像的规律
1.凸透镜的成像规律

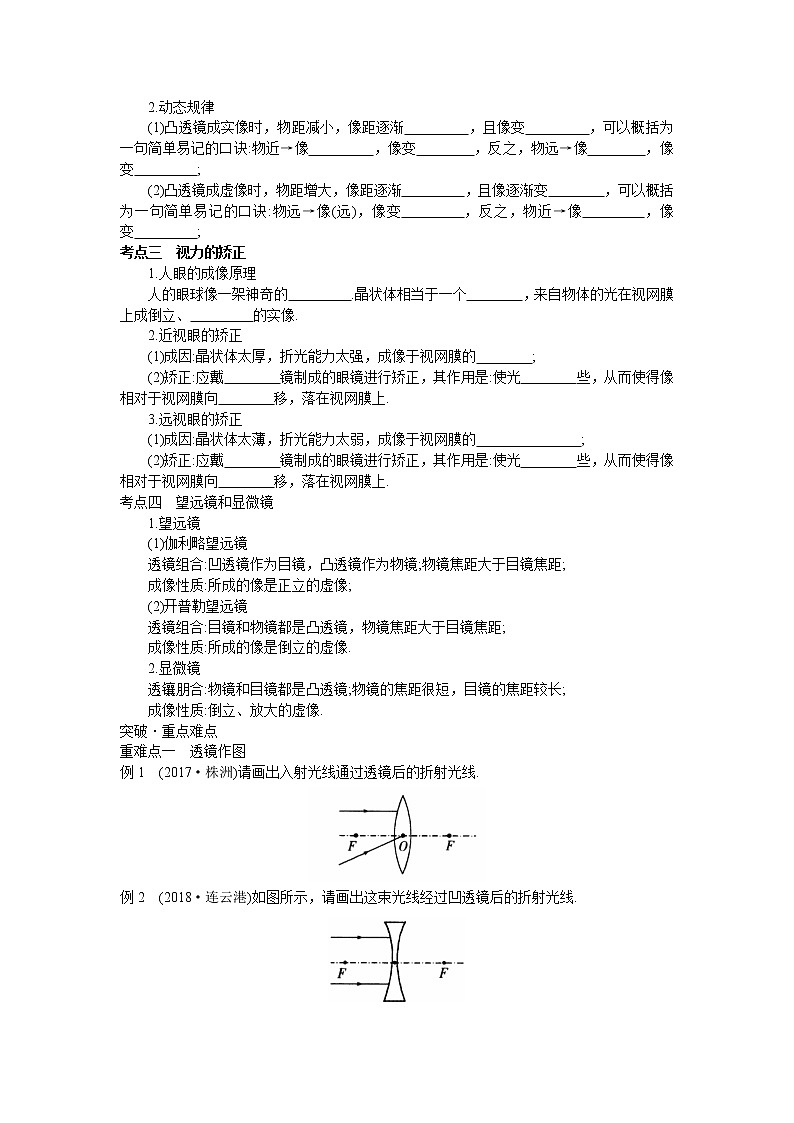

2.动态规律
(1)凸透镜成实像时，物距减小，像距逐渐 ，且像变 ，可以概括为一句简单易记的口诀:物近→像 ，像变 ，反之，物远→像 ，像变 ;
(2)凸透镜成虚像时，物距增大，像距逐渐 ，且像逐渐变 ，可以概括为一句简单易记的口诀:物远→像(远)，像变 ，反之，物近→像 ，像变 ;
考点三 视力的矫正
1.人眼的成像原理
人的眼球像一架神奇的 .晶状体相当于一个 ，来自物体的光在视网膜上成倒立、 的实像.
2.近视眼的矫正
(1)成因:晶状体太厚，折光能力太强，成像于视网膜的 ;
(2)矫正:应戴 镜制成的眼镜进行矫正，其作用是:使光 些，从而使得像相对于视网膜向 移，落在视网膜上.
3.远视眼的矫正
(1)成因:晶状体太薄，折光能力太弱，成像于视网膜的 ;
(2)矫正:应戴 镜制成的眼镜进行矫正，其作用是:使光 些，从而使得像相对于视网膜向 移，落在视网膜上.
考点四 望远镜和显微镜
1.望远镜
(1)伽利略望远镜
透镜组合:凹透镜作为目镜，凸透镜作为物镜;物镜焦距大于目镜焦距;
成像性质:所成的像是正立的虚像;
(2)开普勒望远镜
透镜组合:目镜和物镜都是凸透镜，物镜焦距大于目镜焦距;
成像性质:所成的像是倒立的虚像.
2.显微镜
透镶朋合:物镜和目镜都是凸透镜;物镜的焦距很短，目镜的焦距较长;
成像性质:倒立、放大的虚像.
突破·重点难点
重难点一 透镜作图
例1 (2017·株洲)请画出入射光线通过透镜后的折射光线.
例2 (2018·连云港)如图所示，请画出这束光线经过凹透镜后的折射光线.

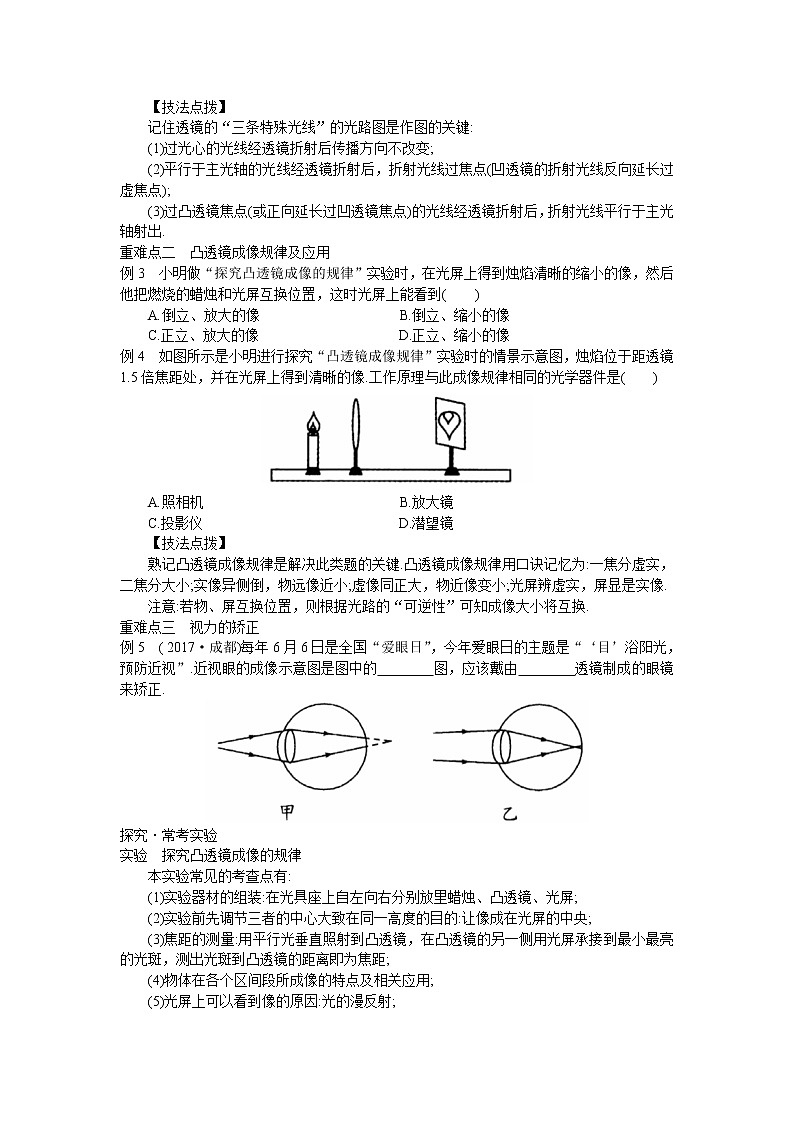

【技法点拨】
记住透镜的“三条特殊光线”的光路图是作图的关键:
(1)过光心的光线经透镜折射后传播方向不改变;
(2)平行于主光轴的光线经透镜折射后，折射光线过焦点(凹透镜的折射光线反向延长过虚焦点);
(3)过凸透镜焦点(或正向延长过凹透镜焦点)的光线经透镜折射后，折射光线平行于主光轴射出.
重难点二 凸透镜成像规律及应用
例3 小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到( )
A.倒立、放大的像 B.倒立、缩小的像
C.正立、放大的像 D.正立、缩小的像
例4 如图所示是小明进行探究“凸透镜成像规律”实验时的情景示意图，烛焰位于距透镜1.5倍焦距处，并在光屏上得到清晰的像.工作原理与此成像规律相同的光学器件是( )
A.照相机 B.放大镜
C.投影仪 D.潜望镜
【技法点拨】
熟记凸透镜成像规律是解决此类题的关键.凸透镜成像规律用口诀记忆为:一焦分虚实，二焦分大小;实像异侧倒，物远像近小;虚像同正大，物近像变小;光屏辨虚实，屏显是实像.
注意:若物、屏互换位置，则根据光路的“可逆性”可知成像大小将互换.
重难点三 视力的矫正
例5 ( 2017·成都)每年6月6日是全国“爱眼日”，今年爱眼日的主题是“‘目’浴阳光，预防近视”.近视眼的成像示意图是图中的 图，应该戴由 透镜制成的眼镜来矫正.
探究·常考实验
实验 探究凸透镜成像的规律
本实验常见的考查点有:
(1)实验器材的组装:在光具座上自左向右分别放里蜡烛、凸透镜、光屏;
(2)实验前先调节三者的中心大致在同一高度的目的:让像成在光屏的中央;
(3)焦距的测量:用平行光垂直照射到凸透镜，在凸透镜的另一侧用光屏承接到最小最亮的光斑，测出光斑到凸透镜的距离即为焦距;
(4)物体在各个区间段所成像的特点及相关应用;
(5)光屏上可以看到像的原因:光的漫反射;
(6)光屏上成清晰像时，对调物与光屏的位置，光屏上仍能成像的原因:光路可逆;
(7)用纸或手遮住凸透镜的一部分，光屏上像的变化:像会变暗些，但还是完整的像;
(g)凸透镇前加透镜(或眼镜)时像的变化:加凸透镜(或远视眼镜)时，像距变小，应将光屏向靠近透镜的方向移动;加凹透镜(或近视眼镜)时，像距变大，应将光屏向远离透镜的方向移动;
(9)蜡烛变短时的像的变化及使像成在光屏中央的操作:像逐渐向上移动，应将透镜向下调节或将蜡烛(或光屏)向上调节，使像成在光屏的中央.
例 在探究“凸透镜成像特点”实验中，让烛焰、凸透镜、光屏三者中心在同一高度.
(1)当蜡烛、凸透镜、光屏在光具座标尺上位置如图所示时，光屏上出现一个清晰倒立、缩小的像，这个像是 (选填“实”或“虚”)像;
(2)请根据物距与像距大小关系，推断这个凸透镜的焦距可能是 (填序号):
A. 8 cm B. 10 cm C. 12 cm D. 15 cm
(3)把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了;
①小有为了使光屏上再次得到清晰的像，应调整光屏向 (选填“左”或“右”)移动;
②小芳不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是 (选填“近视”或“远视”)眼镜的镜片;
(4)重新使蜡烛、凸透镜、光屏三者的位置如图所示，然后把凸透镜换成平面镜，观察平面镜也能看到一个正立、 (选填“放大”“等大”或“缩小”)的蜡烛的像，这个像位于标尺 cm刻度处正上方;把光屏移到这个像所在的位置，光屏上 (选填“有”或“没有”)这个像.
分类练习
考点l 透镜的辨识
1.(2017·常州)香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是( )
2. ( 2015·淮安)如图所示，铅笔斜插入装有水的圆柱形玻璃杯中，从侧面看铅笔好像在水面处折断了，这是光的 现象.水中部分看起来比水面上的部分要粗一些，这是因为盛水的圆柱形玻璃杯相当于 (选填“凸”或“凹”)透镜.
考点2 透镜作图
3. ( 2016·无锡)如图所示，一束平行于主光轴的光线射向凹透镜.请画出它的折射光线
4. ( 2018·常州)透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置.
考点3 凸透镜成像规律
5. ( 2018·淮安)如图所示，蜡烛在光屏上成清晰的像，凸透镜焦距为18 cm.下列说法正确的是( )
A.所成的像是虚像
B.所成的像是倒立、放大的
C.蜡烛向左移动所成的像变大
D.照相机是利用这一成像原理制成的
6. ( 2016泰州)将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑.若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个( )
A.倒立、缩小的实像 B.倒立、放大的实像
C.正立、缩小的实像 D.正立、缩小的虚像
7. ( 2017·南京)小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像.在移动凸透镜时，意外地发现在报纸上出现了窗外景物的像.如图所示.两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面( )
A.有一个方面相同，两个方面不同
B.有两个方面相同，一个方面不同
C.三个方面都相同
D.三个方面都不同
8. ( 2017·镇江)如图所示，用焦距为5 cm的凸透镜进行了如下实验操作:将蜡烛放在A处时，位于P处(图中未画出)的光屏上得到了清晰的缩小像;保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像.则两次所成的像都是 立的，P位于A的 侧，上述过程中光屏是向 侧移动的，用刻度表示透镜在光具座上的位置: .
考点4 凸透镜成像规律的应用
8. ( 2017·常州)用手机看视频，图像太小，屏幕放大器(凸透镜)来帮忙，小明通过透镜看到放大了的图像，如图所示，手机距离透镜15 cm，凸透镜的焦距可能为( )
A. 20 cm B. 15 cm C. 10 cm D. 5 cm
10. ( 2015·扬州)利用图示凸透镜成像情景制成的光学设备是( )
A.投影仪 B.照相机
C.放大镜 D.潜望镜
11. (2018·常州)蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物——中华虎凤蝶，他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应( )
A.相机适当靠近蝴蝶，镜头略向外伸
B.相机适当靠近蝴蝶，镜头略向内缩
C.相机适当远离蝴蝶，镜头略向外伸
D.相机适当远离蝴蝶，镜头略向内缩
12. ( 2016·扬州)人脸识别门禁一体机是通过摄像机镜头来捕捉人脸信息.该摄像机镜头相当于 透镜，它的成像与 (选填“照相机”“投影仪”或“放大镜”)相似，所成的是 (选填“放大”“缩小”或“等大”)的实像，已知镜头焦距为f，人脸到镜头的距离应大于 .要使屏幕上的像大些，人应离镜头 (选填“远”或“近”)些.
13. ( 2017·淮安)如图所示，保持烛焰、凸透镜的位置不变，调节光屏到图示位置，得到清晰倒立、 的实像.利用此成像特点可以制成 .
14. ( 2017·苏州)(1)利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码(如图甲)可快速获取网络信息，手机摄像头相当于一个凸透镜，二维码到摄像头的距离应满足 的条件.
(2)如图乙所示，蜡烛恰好在光屏上成清晰的像，将光屏移至刻度线10 cm处，蜡烛向 (选填“远离”或“靠近”)透镜方向移动，光屏上能再次成清晰的像.保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立、的实像.
考点5 远视眼、近视眼的矫正
15. ( 2016·常州)把一副眼镜放在太阳光下，在地面上看到如图所示的情形.关于该眼镜镜片的类型和可以矫正的视力缺陷，下列说法正确的是( )
A.凹透镜，可以矫正远视眼
B.凹透镜，可以矫正近视眼
C.凸透镜，可以矫正远视眼
D.凸透镜，可以矫正近视眼
16. ( 2015·无锡)如图所示的透镜是 透镜，用这种透镜制作的眼镜可以用于矫正 (选填“近视”或“远视”)眼.
17. (2017·连云港)近视眼看不清远处的物体，是因为物体的像落在视网膜的 (选填“前”或“后”)方，需要戴 (选填“凸透镜”或“凹透镜”)加以矫正.
考点6 探究凸透镜成像规律
18. (2017·宿迁)如图所示是“探究凸透镜成像的规律”实验装置，在图示位置，烛焰恰能在光屏上成清晰的像.
(1)物距是 cm.
(2)光屏上成的是倒立、 (选填“放大”“等大”或“缩小”)的实像.
(3)小明将近视眼镜放在蜡烛与凸透镜之间，为了在光屏上再次得到烛焰清晰的像，应将光屏向 (选填“左”或“右”)移动
19. (2016·盐城)小明用蜡烛和毛玻璃光屏做“探究凸透镜成像规律”的实验.
(1)测量焦距时，将凸透镜正对太阳光，移动透镜，让太阳光在白纸上会聚成一个 的光斑，用刻度尺测量光斑到 的距离，结果为10.0 cm.
(2)如图所示，刚开始实验时烛焰的像只有一小部分成在光屏边缘的A处，大部分不在光屏上，产生这一现象的原因是 .
(3)当蜡烛距透镜5.0 cm时，光屏上 (选填“有”或“没有”)烛焰经透镜折射后的光线.此时，像成在 (选填“光屏”或“蜡烛”)一侧.
(4)小明用LED灯做成字母“F”替换蜡烛，将它放在距透镜15.0 cm处，在光屏上成清晰的像.小明在毛玻璃光屏后面观察物和屏上的像，他直接看到的物为“F”，则他看到屏上像的形状为 ;移去光屏，在光屏处，看到像的形状为 .
参考答案
梳理·考点清单
考点一
1.凸 会聚 凹 发散
2. F 光心 F
4.底 会聚 发散
考点二
1. 缩小 实像 正立
2. (1)增大 大 远 大 近 小
(2)变大 大 大 近小
考点三
1.照相机 凸透镜 缩小
2. (1)前面
(2)凹透 发散 后
3. (1)后面
(2)凸透 会聚 前
突破·重点难点
例1 如图所示

例2 如图所示

例3 A 例4 C
例5 乙 凹
探究·常考实验
例 (1)实 (2)C
(3)①左 ②近视
(4)等大 80 没有
分类练习
1.B
2.折射 凸
3.如图所示

4.如图所示

5.B 6.A 7.D
8.倒 右 右 55 cm～60 cm
9.A 10.B 11.A
12.凸 照相机 缩小 2f 近
13.放大 投影仪
14. (1)大于2倍焦距(或u>2f)
(2)靠近 缩小
15. C
16.凸 远视
17.前 凹透镜
18. (1)20.6
(2)放大
(3)右
19. (1)最小、最亮 光心
(2)烛焰、透镜、光屏的中心不在同一直线上
(3)有 蜡烛
(4)
