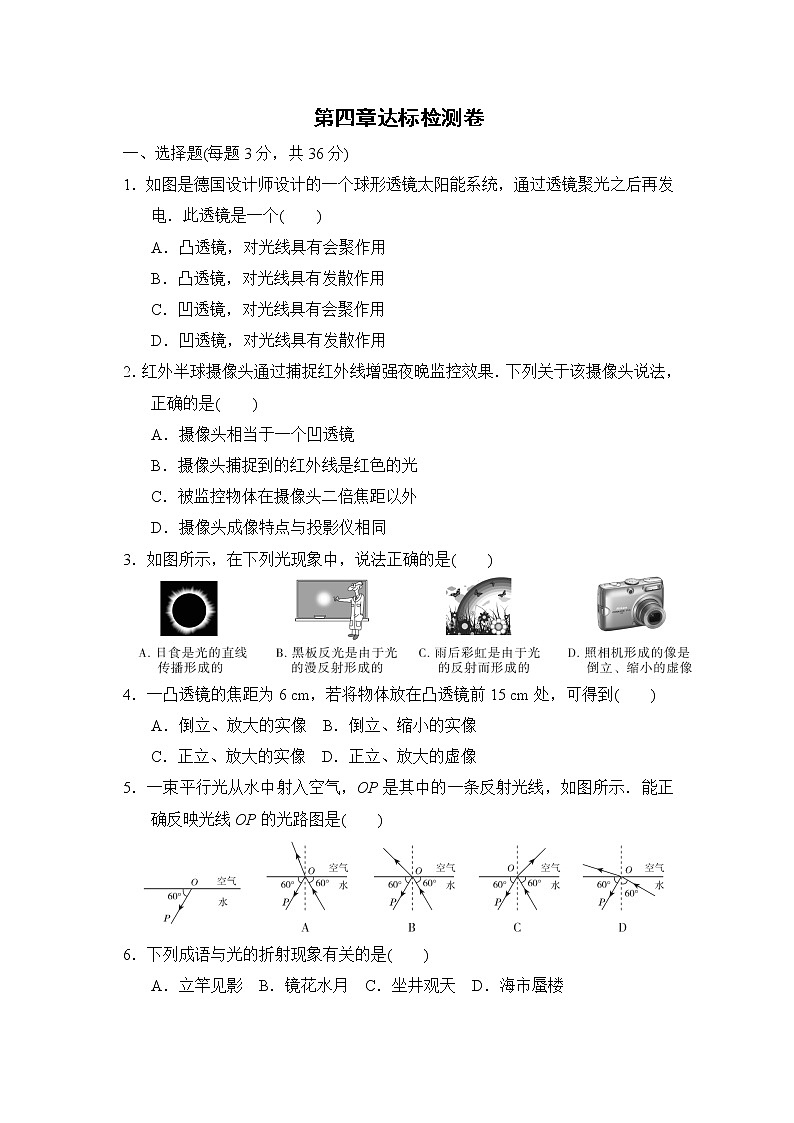

    苏科版八年级上册物理 第四章达标检测卷01

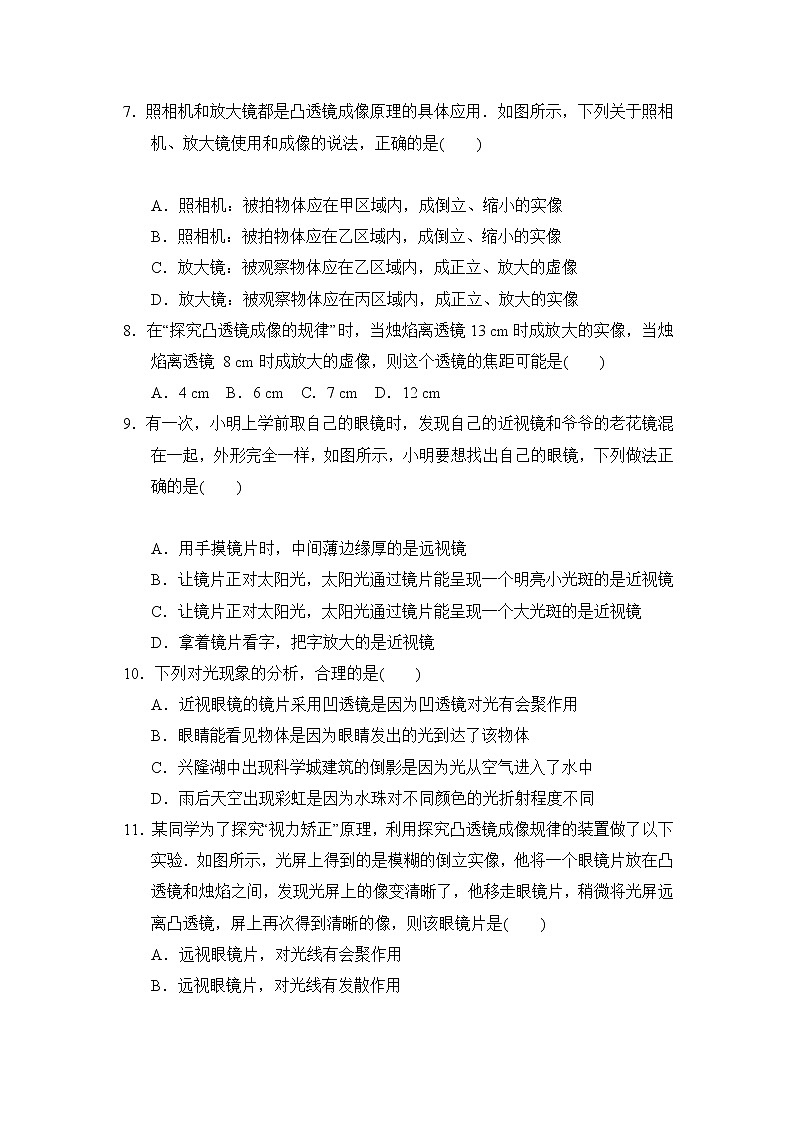

    苏科版八年级上册物理 第四章达标检测卷02

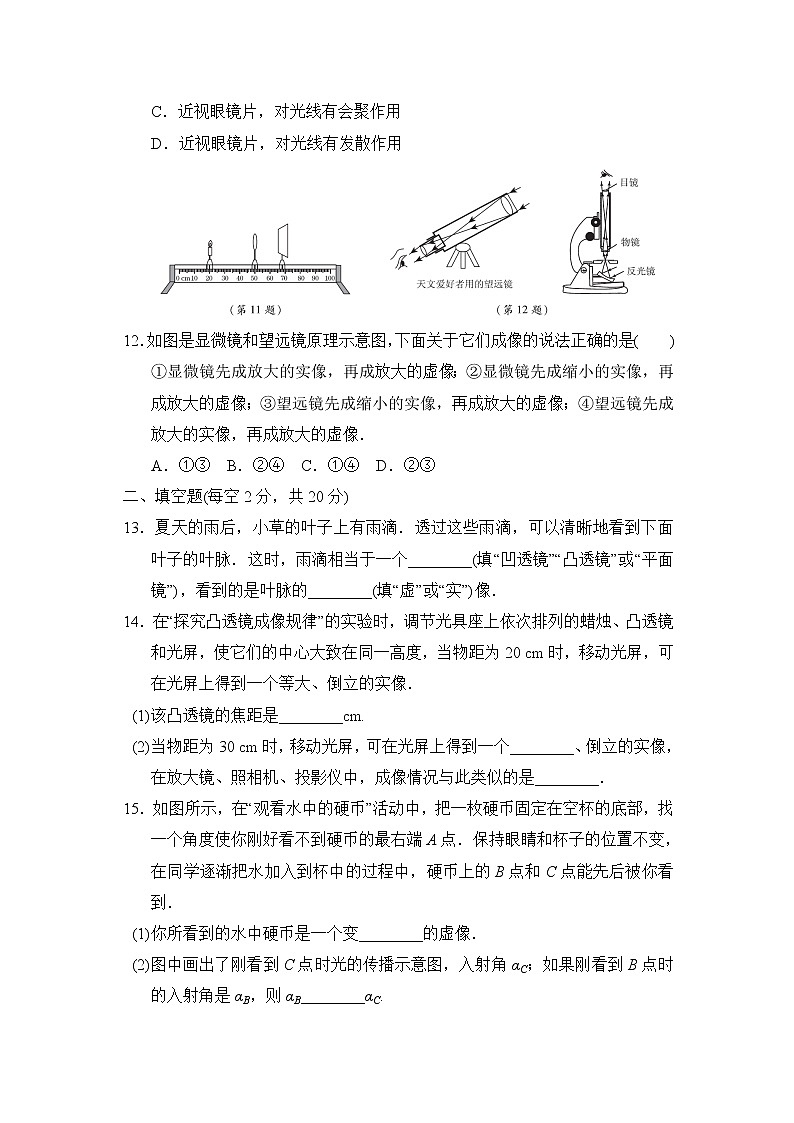

    苏科版八年级上册物理 第四章达标检测卷03
    还剩7页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    苏科版八年级上册第四章 光的折射 透镜综合与测试课后测评

    展开
    这是一份苏科版八年级上册第四章 光的折射 透镜综合与测试课后测评,共10页。试卷主要包含了选择题,填空题,解答题等内容,欢迎下载使用。

    第四达标检测卷

    一、选择题(每题3分,共36)

    1.如图是德国设计师设计的一个球形透镜太阳能系统,通过透镜聚光之后再发电.此透镜是一个(  )

    A.凸透镜,对光线具有会聚作用

    B.凸透镜,对光线具有发散作用

    C.凹透镜,对光线具有会聚作用

    D.凹透镜,对光线具有发散作用

    2.红外半球摄像头通过捕捉红外线增强夜晚监控效果.下列关于该摄像头说法,正确的是(  )

    A.摄像头相当于一个凹透镜

    B.摄像头捕捉到的红外线是红色的光

    C.被监控物体在摄像头二倍焦距以外

    D.摄像头成像特点与投影仪相同

    3.如图所示,在下列光现象中,说法正确的是(  )

    4.一凸透镜的焦距为6 cm,若将物体放在凸透镜前15 cm处,可得到(  )

    A.倒立、放大的实像  B.倒立、缩小的实像

    C.正立、放大的实像  D.正立、放大的虚像

    5.一束平行光从水中射入空气,OP是其中的一条反射光线,如图所示.能正确反映光线OP的光路图是(  )



    6.下列成语与光的折射现象有关的是(  )

    A.立竿见影  B.镜花水月  C.坐井观天  D.海市蜃楼

    7.照相机和放大镜都是凸透镜成像原理的具体应用.如图所示,下列关于照相机、放大镜使用和成像的说法,正确的是(  )



    A.照相机:被拍物体应在甲区域内,成倒立、缩小的实像

    B.照相机:被拍物体应在乙区域内,成倒立、缩小的实像

    C.放大镜:被观察物体应在乙区域内,成正立、放大的虚像

    D.放大镜:被观察物体应在丙区域内,成正立、放大的实像

    8.在探究凸透镜成像的规律时,当烛焰离透镜13 cm时成放大的实像,当烛焰离透镜 8 cm时成放大的虚像,则这个透镜的焦距可能是(  )

    A4 cm  B6 cm  C7 cm  D12 cm

    9.有一次,小明上学前取自己的眼镜时,发现自己的近视镜和爷爷的老花镜混在一起,外形完全一样,如图所示,小明要想找出自己的眼镜,下列做法正确的是(  )



    A.用手摸镜片时,中间薄边缘厚的是远视镜

    B.让镜片正对太阳光,太阳光通过镜片能呈现一个明亮小光斑的是近视镜

    C.让镜片正对太阳光,太阳光通过镜片能呈现一个大光斑的是近视镜

    D.拿着镜片看字,把字放大的是近视镜

    10.下列对光现象的分析,合理的是(  )

    A.近视眼镜的镜片采用凹透镜是因为凹透镜对光有会聚作用

    B.眼睛能看见物体是因为眼睛发出的光到达了该物

    C兴隆湖中出现科学城建筑的倒影是因为光从空气进入了水中

    D.雨后天空出现彩虹是因为水珠对不同颜色的光折射程度不同

    11.某同学为了探究视力矫正原理,利用探究凸透镜成像规律的装置做了以下实验.如图所示,光屏上得到的是模糊的倒立实像,他将一个眼镜片放在凸透镜和烛焰之间,发现光屏上的像变清晰了,他移走眼镜片,稍微将光屏远离凸透镜,屏上再次得到清晰的像,则该眼镜片是(  )

    A.远视眼镜片,对光线有会聚作用

    B.远视眼镜片,对光线有发散作用

    C近视眼镜片,对光线有会聚作用

    D.近视眼镜片,对光线有发散作用



    12.如图是显微镜和望远镜原理示意图,下面关于它们成像的说法正确的是(  )

    显微镜先成放大的实像,再成放大的虚像;显微镜先成缩小的实像,再成放大的虚像;望远镜先成缩小的实像,再成放大的虚像;望远镜先成放大的实像,再成放大的虚像.

    A①③  B②④  C①④  D②③

    二、填空题(每空2分,共20)

    13.夏天的雨后,小草的叶子上有雨滴.透过这些雨滴,可以清晰地看到下面叶子的叶脉.这时,雨滴相当于一个________(凹透镜”“凸透镜平面镜”),看到的是叶脉的________(”)像.

    14.在探究凸透镜成像规律的实验时,调节光具座上依次排列的蜡烛、凸透镜和光屏,使它们的中心大致在同一高度,当物距为20 cm时,移动光屏,可在光屏上得到一个等大、倒立的实像.

    (1)该凸透镜的焦距是________cm.

    (2)当物距为30 cm时,移动光屏,可在光屏上得到一个________、倒立的实像,在放大镜、照相机、投影仪中,成像情况与此类似的是________

    15.如图所示,在观看水中的硬币活动中,把一枚硬币固定在空杯的底部,找一个角度使你刚好看不到硬币的最右端A点.保持眼睛和杯子的位置不变,在同学逐渐把水加入到杯中的过程中,硬币上的B点和C点能先后被你看到.

    (1)你所看到的水中硬币是一个变________的虚像.

    (2)图中画出了刚看到C点时光的传播示意图,入射角αC;如果刚看到B点时的入射角是αB,则αB________αC.

    16.如图是小阳制作的多用途手电筒,AB处是可插入胶片的小插口,CDEF是可左右伸缩的套筒,DF处装入凸透镜.当手电筒作照明用时,调节套筒,使灯泡灯丝处于________________位置,射出平行光线;在此基础上,作幻灯机使用时,在AB处插入幻灯片,接下来应把套筒向________(”)移动,才能在前方屏幕上观察到________(正立倒立”)、放大的实像.

    三、解答题(1718题各4分,2212分,其余每题6分,共44)

    17.如图所示,请将下列光路图补充完整.

    18.如图所示,是一束菊花的花顶S反射出的三条特殊光线SASBSC.其中,SA平行于主光轴,SB经过光心,SC经过左焦点,请画出这三条光线通过凸透镜折射后的出射光线.









    19.小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究.



    次数

    1

    2

    3

    材料

    玻璃

    玻璃

    水晶

    凸起程度

    较小

    较大

    较大

    焦距/cm



    8.0

    4.0

    (1)他第一次测量焦距的实验如图甲所示,则测得的焦距为________ cm.

    (2)12次的实验可得出的结论是_____________________________________

    (3)小雷回想起白光经三棱镜后,光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带(如图乙),受此启发,于是他分别用红光和蓝光来进行图甲的实验,结论是:对同一凸透镜__________光入射时焦距小些.

    20.同学们学习了光的折射后,知道了光从空气斜射入玻璃中时,折射角小于入射角.入射角增大,折射角也增大.那么当光从空气斜射入玻璃中时,折射角与入射角大小是否成正比呢?

    【建立猜想】折射角与入射角大小可能成正比.

    【实验探究】同学们测得了四组实验数据.

    2次实验如图所示,请将实验数据填入表格中.

    实验序号

    1

    2

    3

    4

    入射角

    20°

    40°

    60°

    80°

    折射角

    13°

    ____

    34°

    41°

    【实验结论】折射角与入射角大小__________(成正比不成正比”).

    【评价与交流】根据实验数据,还可以得出的结论是__________________

    21.某同学正在探究视力的矫正原理,如图所示.他在实验时观察到如下现象:

    将眼镜甲放在蜡烛与凸透镜之间,光屏上原来清晰的像变得模糊,只有将光屏远离透镜移动时,才能在光屏上看到烛焰清晰的像.

    将另一眼镜乙放在蜡烛与凸透镜之间,光屏上原来清晰的像也变得模糊了,只有将光屏靠近透镜移动时,才能在光屏上看到烛焰清晰的像.

    (1)分析实验现象可知:甲、乙两个眼镜中,________是凹透镜,________是凸透镜.

    (2)在实验现象中,属于远视眼矫正原理的是________,属于近视眼矫正原理的是________(填写实验现象序号)

    22.在探究凸透镜成像规律的实验中,小明利用如图所示的装置进行实验,他先调整烛焰中心、透镜中心及光屏中心位于同一高度上,然后将它们调节到图示位置时,光屏上得到清晰的像.

    (1)此时像的特点是什么?(说明像的倒正、大小和虚实)







    (2)若保持透镜位置不动,把蜡烛移到零刻度处,则应向________(”)移动光屏才能在光屏上再次得到清晰的像,且像的大小________(变大”“变小不变”)

    (3)若将蜡烛移到20 cm刻度处,透镜保持不动,移动光屏后再次得到清晰的像,则此时蜡烛经凸透镜成________(放大”“缩小等大”)的像.

    (4)人的眼睛是通过改变晶状体的厚度来看清远近不同物体的,现将图中虚线圆圈部分看作是人的眼睛,当蜡烛远离眼睛时,眼睛需调节凸透镜的厚度使其________(变薄变厚”),改变其对光线的偏折能力,从而在光屏上成清晰的像.若该眼睛无法调节凸透镜达到应有的厚度,则该眼睛________(近视眼远视眼”),应该戴________(凸透镜凹透镜”)制作的眼镜进行矫正.

    23.如图所示的漫画中,烈日下坐在透镜后的兔子洋洋得意地欣赏窗外景色,却不知头上已冒出青烟,人们笑兔子是找死.试分析,要出现漫画中的情景,透镜是什么透镜?为什么会出现这种情景?


    答案

    一、1A 2C

    3A 点拨:黑板反光是由于光的镜面反射形成的,故B错误;彩虹是光的色散现象,属于光的折射,故C错误;照相机的镜头相当于一个凸透镜,照相机底片上形成一个倒立、缩小的实像,故D错误.

    4B 点拨:当物距大于凸透镜的二倍焦距时,物体通过凸透镜成倒立、缩小的实像.

    5B 点拨:光从水中射入空气中,在水面处同时发生反射与折射,反射角等于入射角,折射角大于入射角,且折射光线与入射光线分居在法线两侧,可以判断B是正确的.

    6D 7.A

    8 D 点拨:当烛焰离透镜13 cm时成放大的实像,则f<13 cm<2f

    6.5 cm<f<13 cm;当烛焰离透镜8 cm时成放大的虚像,由此知f>8 cm,综上可得8 cm<f<13 cm.

    9C 点拨:中间薄边缘厚的是凹透镜,是矫正近视眼的近视镜,A错误;让镜片正对太阳光,太阳光通过镜片能呈现一个明亮小光斑的是凸透镜,是远视镜,B错误;让镜片正对太阳光,太阳光通过镜片能呈现一个大光斑,透镜使光线发散,是凹透镜,是近视镜,C正确;拿着镜看字,把字放大的是放大镜,是凸透镜,是远视镜,D错误.

    10D 点拨:近视眼镜是凹透镜,是因为凹透镜对光有发散作用.眼睛能看到物体是因为物体发出(或反射)的光线进入了人的眼睛.水中倒影属于平面镜成像,是光的反射现象.雨后彩虹是光的色散现象,属于光的折射.显然只有选项D中的说法是正确的.

    11A 点拨:由题中移走眼镜片,稍微将光屏远离凸透镜,屏上再次得到清晰的像知,眼镜片对光有会聚作用,是远视眼镜片.

    12A 点拨:显微镜物镜和目镜都是凸透镜,把标本放在物镜的一倍焦距和二倍焦距之间,会得到一个放大的实像,这个放大的实像正好成在目镜焦点以内,由凸透镜成像规律可知,当uf时,成正立、放大的虚像,可见显微镜的物镜成倒立、放大的实像,目镜成正立、放大的虚像,故正确,错误;用望远镜观察远处物体时,物体通过物镜成的是倒立、缩小的实像,这个像通过靠近眼睛的目镜成正立、放大的虚像,故正确,错误.

    二、13.凸透镜;虚

    14(1)10 (2)缩小;照相机 点拨:(1)当物距为20 cm时,在光屏上得到一个等大、倒立的实像,此时u20 cm2f,则f10 cm.(2)当物距为30 cm时,满足u>2f,移动光屏,可在光屏上得到一个缩小、倒立的实像,与照相机的成像原理相同.

    15(1)浅 (2)= 点拨:本题考查光的折射知识点.(1)水和空气是两种不同的介质,硬币反射的光从水中进入空气,远离法线,光线进入眼球,眼球根据光的传播路线沿直线方向看水中的硬币,硬币变浅.(2)保持眼睛和杯子的位置不变,光从水中进入的眼睛的传播方向不变,折射角不变,所以根据光的折射规律,从B点和C点射出的入射光线的入射角不变,即αBαC.

    16.凸透镜焦点;右;倒立

    三、17.解:如图所示.

    18.解:如图所示. 点拨:对于凸透镜,入射光线平行于主光轴,经凸透镜折射后过焦点;通过焦点的光线经凸透镜折射后平行于主光轴;过光心的光线经凸透镜折射后传播方向不变.

    19(1)10.0 (2)材料相同的凸透镜,凸起程度越大,焦距越小 (3)蓝 点拨:(1)由图甲可知,第一次测得凸透镜的焦距为10.0 cm.(2)由表中12次的实验数据可知,材料相同的凸透镜,凸起程度越大,焦距越小.(3)用红光和蓝光平行于同一个凸透镜的主光轴射入,红光较蓝光偏折能力弱,故红光入射时焦距大,蓝光入射时焦距小.



    20(1)24° (2)不成正比 (3)折射角随入射角的增大而增大

    21(1)甲;乙 (2) 点拨:中,将光屏远离透镜移动时,才能在光屏上看到烛焰清晰的像,说明眼镜甲对光有发散作用,是凹透镜,可用于矫正近视眼.中,将光屏靠近透镜移动时,才能在光屏上看到烛焰清晰的像,说明眼镜乙对光有会聚作用,是凸透镜,可用于矫正远视眼.

    22.解:(1)倒立、缩小的实像. (2)左;变小 (3)缩小(4)变薄;近视眼;凹透镜

    点拨:(1)由题图可知,物距大于像距,故此时成倒立、缩小的实像.(2)若保持透镜位置不动,把蜡烛移到零刻度处,即蜡烛向左移动,物距变大,由凸透镜成像规律可得,光屏应向左移动才能在光屏上再次得到清晰的像,且像的大小变小.(3)由题图可知,像距为15 cm大于一倍焦距,若将蜡烛移到20 cm刻度处,透镜保持不动,此时物距大于二倍焦距,光屏上成缩小的实像.(4)现将图中虚线圆圈部分看作人的眼睛,当蜡烛远离眼睛时,眼睛需调节凸透镜的厚度使其变薄,使其对光的偏折能力减弱,从而在光屏上成清晰的像;如果该眼睛无法调节凸透镜达到应有的厚度,则像会落在视网膜方,故该眼睛为近视眼,应该戴凹透镜制作的眼镜进行矫正.

    23.解:凸透镜.太阳光经凸透镜会聚在凸透镜的焦点上,而此时兔子所在位置正好在凸透镜的焦点上,故出现题中情景.
