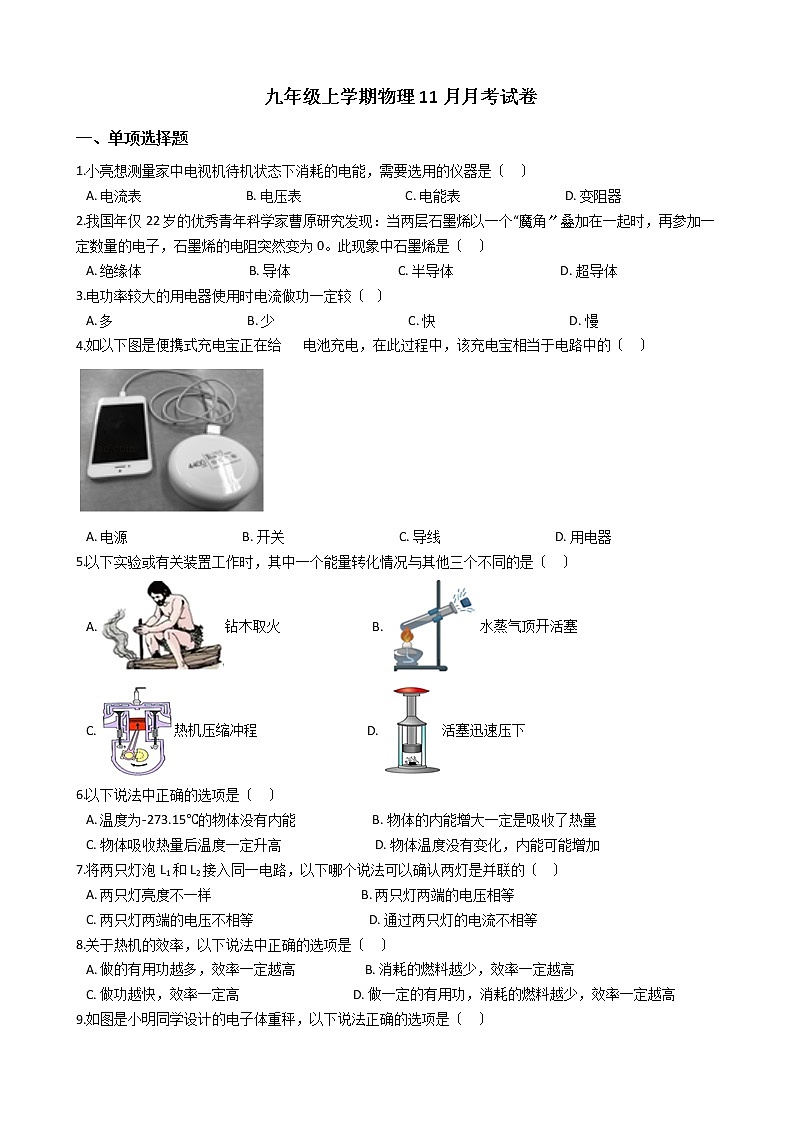

 九年级上学期物理11月月考试卷
一、单项选择题
1.小亮想测量家中电视机待机状态下消耗的电能，需要选用的仪器是〔   〕
A. 电流表                                B. 电压表                                C. 电能表                                D. 变阻器
2.我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角〞叠加在一起时，再参加一定数量的电子，石墨烯的电阻突然变为0。此现象中石墨烯是〔   〕
A. 绝缘体                                 B. 导体                                 C. 半导体                                 D. 超导体
3.电功率较大的用电器使用时电流做功一定较〔   〕
A. 多                                         B. 少                                         C. 快                                         D. 慢
4.如以下图是便携式充电宝正在给 电池充电，在此过程中，该充电宝相当于电路中的〔   〕

A. 电源                                    B. 开关                                    C. 导线                                    D. 用电器
5.以下实验或有关装置工作时，其中一个能量转化情况与其他三个不同的是〔   〕
A. 钻木取火                            B. 水蒸气顶开活塞
C. 热机压缩冲程                                  D. 活塞迅速压下
6.以下说法中正确的选项是〔   〕
A. 温度为-273.15℃的物体没有内能                        B. 物体的内能增大一定是吸收了热量
C. 物体吸收热量后温度一定升高                             D. 物体温度没有变化，内能可能增加
7.将两只灯泡L1和L2接入同一电路，以下哪个说法可以确认两灯是并联的〔   〕
A. 两只灯亮度不一样                                              B. 两只灯两端的电压相等
C. 两只灯两端的电压不相等                                    D. 通过两只灯的电流不相等
8.关于热机的效率，以下说法中正确的选项是〔   〕
A. 做的有用功越多，效率一定越高                     B. 消耗的燃料越少，效率一定越高
C. 做功越快，效率一定高                                   D. 做一定的有用功，消耗的燃料越少，效率一定越高

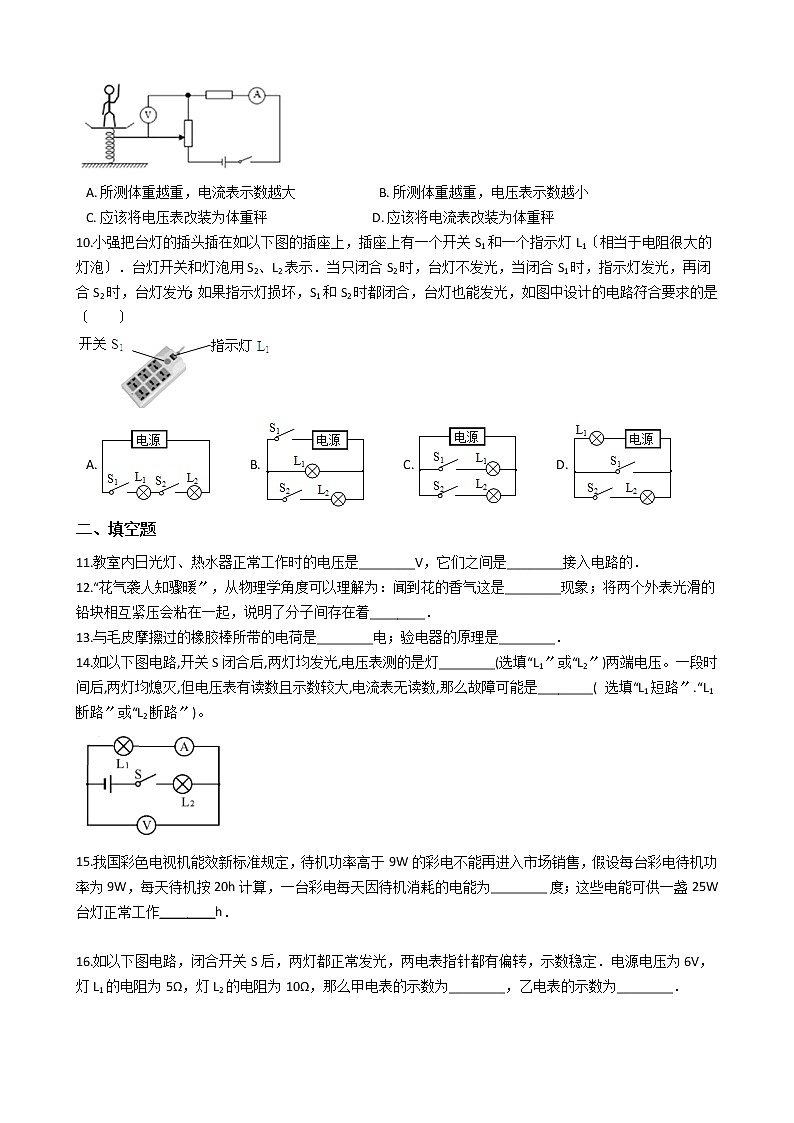

9.如图是小明同学设计的电子体重秤，以下说法正确的选项是〔   〕

A. 所测体重越重，电流表示数越大                         B. 所测体重越重，电压表示数越小
C. 应该将电压表改装为体重秤                                D. 应该将电流表改装为体重秤
10.小强把台灯的插头插在如以下图的插座上，插座上有一个开关S1和一个指示灯L1〔相当于电阻很大的灯泡〕．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是〔　　〕

A.             B.             C.             D.
二、填空题
11.教室内日光灯、热水器正常工作时的电压是________V，它们之间是________接入电路的．
12.“花气袭人知骤暖〞，从物理学角度可以理解为：闻到花的香气这是________现象；将两个外表光滑的铅块相互紧压会粘在一起，说明了分子间存在着________．
13.与毛皮摩擦过的橡胶棒所带的电荷是________电；验电器的原理是________．
14.如以下图电路,开关S闭合后,两灯均发光,电压表测的是灯________(选填“L1〞或“L2〞)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,那么故障可能是________( 选填“L1短路〞.“L1断路〞或“L2断路〞)。

15.我国彩色电视机能效新标准规定，待机功率高于9W的彩电不能再进入市场销售，假设每台彩电待机功率为9W，每天待机按20h计算，一台彩电每天因待机消耗的电能为________ 度；这些电能可供一盏25W台灯正常工作________h．

16.如以下图电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．电源电压为6V，灯L1的电阻为5Ω，灯L2的电阻为10Ω，那么甲电表的示数为________，乙电表的示数为________．

三、计算题
17.如图，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为9Ω．当开关S闭合时，电压表示数为6V。
求：

〔1〕电流表的示数I；
〔2〕电源两端的电压U。
18.在如以下图的电路中，电源电压为9伏且保持不变。先闭合电键S1 ， 电流表示数为0.3安，再闭合电键S2 ， 电流表的示数为0.5安。求：

① 电阻R1的阻值。
②通过电阻R2的电流I2及R2的电阻值。
四、实验题
19.如图在“探究串联电路电流特点〞的实验中，分别测出通过a、b、c三处的电流．

〔1〕连接电路时，开关是________的；先把电流表接在a处，闭合开关后发现两灯的亮度不稳定，电流表的指针也来回摆动．出现故障的原因可能是________．
A、某段导线断开               B、某接线柱处接触不良
C、某灯泡被短路               D、电流表被烧坏
〔2〕下表是实验中第一组数据，有一数值是明显错误的，造成错误的最大可能原因是________．
电流表的位置
a
b
c
电流/A
0.3
0.3
1.5
〔3〕为了得出更普遍的规律，接下来的做法是________．
20.在“比拟不同物质的吸热能力〞的实验中，小明和小芳要比拟水和油比热容大小．
〔1〕他们需要量取________相同的水和油，分别倒入相同的烧杯中，并用完全相同的热源加热．
〔2〕在两种液体都不沸腾的前提下，小明认为要把两种液体加热到相同的温度后进行比拟，小芳认为要加热到相同的时间进行比拟，你认为方法可行的是________〔选填“仅小明的可行〞、“仅小芳的可行〞或“两人的都可行〞〕．
加热时间/min
0
2
4
6
8
甲温度/℃
20
21
22
23
24
乙温度/℃
20
22
24
26
28
〔3〕表格中为某次实验中记录的数据，分析数据可知：________〔选填“甲〞或“乙〞〕是水．
〔4〕根据上表中的数据可求出油的比热容是________J/〔kg·℃〕．
21.某同学用如以下图的电路做“探究影响电阻大小因素的实验〞．如图甲、乙、丙是三根镍铬合金丝．甲、乙长度相同，粗细不同；乙、丙粗细相同，长度不同．

〔1〕实验时分别把甲、乙、丙接入电路AB间，可以根据________准确的区别出接入电路电阻的大小．
〔2〕当把甲、乙分别接入电路时，电流表示数分别为I1和I2 ， 且I1＞I2 ， 说明导体的电阻跟导体的________有关．再换将丙接入该电路时，电流表示数为I3 ， 且I3＜I2 ， 说明导体的电阻跟导体的________有关．
〔3〕电路元件________可以防止电流过大，起到保护电路的作用．
22.如图甲为伏安法测未知电阻Rx的实验电路图．

〔1〕闭合开关前，滑动变阻器的滑片P应置于________〔选填“a〞或“b〞〕端．
〔2〕某次实验测定值电阻Rx阻值时，电压表和电流表示数如图乙和丙，那么此时被测电阻两端的电压为________V，该电阻的阻值为________Ω．
〔3〕将图甲电路中的定值电阻换成小灯泡，测量了额定电压为“2.5V〞小灯泡的电阻，并描绘了其电流随电压变化的图象，如图丁所示．该实验屡次测量发现的规律是________；图象中a、b两点电阻的大小关系是Ra________Rb ．
〔4〕在图甲电路中，滑动变阻器的最大阻值，如拆掉一个电表，还想知道Rx的阻值，那么可行的方案是________〔选填“拆掉电流表〞、“拆掉电压表〞或“拆掉电压表或电流表都行〞．那么闭合开关后，需要记录变阻器滑片在________时，电表的示数．
23.在探究“导体中的电流与导体两端电压和电阻的关系〞实验中，所用的实验器材有：学生电源、电流表、电压表、滑动变阻器、开关、定值电阻、导线等．

〔1〕小方按图甲连接电路后，闭合开关S，会看到电压表________，通过分析发现，电路中有一根导线连接错误，请你在连接错误的导线上打“×〞并补画出正确的连接________．
〔2〕小方利用定值电阻R=5Ω进行电流与电压关系实验．
①实验记录的数据如表；请根据表中数据在方格纸上画出电流I与电压U的关系图象________．
实验次数
1
2
3
4
5
6
电压U/V
0
0.4
0.8
1.2
1.6
2.0
电流I/A
0
0.08
0.16
0.24
0.32
0.40
②于是小方得出了实验结论：电阻一定时，通过导体的电流与导体两端的电压成正比．她得到结论的依据是________．
〔3〕为了探究电流与电阻关系，小方利用原有实验电路，使电源电压恒为6V，增加定值电阻10Ω、15Ω、20Ω、30Ω各一个．
①她取其中一个电阻接入电路，正确接连电路，刚闭合开关时，电压表、电流表的示数分别为2V、0.2A,那么实验选用的滑动变阻器的最大阻值为________Ω．
②小方实验记录如表：分析可知表中4次实验数据，有一组是她编造的，这次实验是第________次，判断依据是________．
实验次数
1
2
3
4
电阻R/Ω
10
15
20
30
电流I/A
0.3
0.2
0.15
0.1
③如利用现有器材，继续完成4次实验，定值电阻两端控制电压应不少于________V．

答案解析局部
一、单项选择题
1.【解析】【解答】A、电流表是测量电流的仪表；A不符合题意；
B、电压表是测量电压的仪表；B不符合题意；
C、电能表是用来测量电功的多少也就是消耗电能多少的仪器；C符合题意；
D、变阻器可以改变其接入电路中电阻大小，不能够测量电能；D不符合题意．
故答案为：C．
【分析】电能表是用来测量家庭电路中消耗电能多少的仪器．
2.【解析】【解答】由题意知，石墨烯的电阻突然变为0，这是超导体具备的现象，可见此现象中的石墨烯是超导体。
故答案为：D。
【分析】导体电阻突然变为0，这是超导体具备的现象.
3.【解析】【解答】AB.电功率大的用电器，不确定时间，做功多少也无法确定，AB不符合题意
CD.电功率较大的用电器使用时电流做功一定较快，C符合题意，D不符合题意。
故答案为：C
【分析】电功率是表示电流做功快慢的物理量.
4.【解析】【解答】解：在用电宝正给 电池充电的过程中，电能由充电宝转移到 电池，在电路中 电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，A符合题意。
故答案为：A。
【分析】明确电磁充电、放电过程中的能量转换，分析解答即可.
5.【解析】【解答】钻木取火、热机压缩冲程和活塞迅速下压是将机械能转化为内能，水蒸气顶开活塞是内能转化为机械能，
故答案为：B．

【分析】对物体做功内能增大，内能对外做功，内能减小。
6.【解析】【解答】A．理论上温度为-273.15℃的物体没有内能，但此温度不可到达，A不符合题意；
B．物体内能增大还有可能是外界对物体做功，B不符合题意；
CD．晶体在熔化过程中吸收热量但温度不变，内能增加，C不符合题意，D符合题意；
故答案为：D

【分析】物体的内能和物体的温度、质量和状态有关；物体的内能增大，可能吸收热量，可能对物体做了功。
7.【解析】【解答】A．在串联电路中，不同规格的灯泡亮度可能不同，A不符合题意；
B．在串联电路中，假设量灯电阻相等，那么其分压也相等，B不符合题意；
C．在串联电路中，两灯电阻不同其分压也不同，C不符合题意；
D．在串联电路中，电流处处相等，假设两灯电流不相等，不可能为串联关系，即两灯为并联，D符合题意．
故答案为：D

【分析】假设各用电器的电流不相等，电路是并联的。
8.【解析】【解答】根据 可知，热机效率为有用功与总功的比值，即在做的有用功一定时，消耗的燃料越少那么其总功越少，那么效率越高.
故答案为：D．

【分析】有用功相同时，总功越少，机械效率越大。
9.【解析】【解答】根据图示可知，当测量体重时，变阻器滑片下移，电压表所测量的电阻局部阻值增加，且体重越重，电压表示数越大，电路中总电阻不变，因此电流表示数不变，故只能将电压表改装为体重秤.
故答案为：C．

【分析】在串联电路中，电压表测量的范围变大，示数变大。
10.【解析】【解答】解：
A、当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意；
B、当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡都不亮，当Sl、S2都闭合时，两灯都亮，图中两灯并联，所以如果指示灯损坏，L2不受影响，还能发光，符合题意；
C、当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；
D、当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意．
应选B．
【分析】根据开关闭合和灯泡发光情况，在选项中的电路图检验，如果一致那么选项中的电路图符合题意，否那么不符合．
二、填空题
11.【解析】【解答】教室内的电路为家庭电路，家庭电路中电压恒定为220V；家庭电路中的用电器是并联关系．
【分析】我国家庭电路的电压为220V；家庭电路中的用电器是并联的。
12.【解析】【解答】闻到香气是花香分子作无规那么运动进入鼻子，因此闻到香气，这种现象是扩散现象；铅块压紧粘在一起是由于分子间的引力作用，说明分子间存在引力．
【分析】闻到气味说明分子在不停的做无规那么运动；分子间存在引力和斥力。
13.【解析】【解答】丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；验电器内有两张金属箔，验电器与带电物体接触后使内部金属箔带同种电荷，两金属箔因带同种电荷相互排斥而分开．
【分析】毛皮摩擦过的橡胶棒带负电；验电器根据同种电荷相互排斥工作。
14.【解析】【解答】根据电路图，电压表测量灯泡L1的电压，当电压表有示数，电流表无示数时，电压表测量的L1断路。
故答案为：L1；L1断路。
【分析】电压表和用电器并联使用，当电压表有示数，电流表无示数时，电压表测量的位置断路。
15.【解析】【解答】解：

〔1〕由P=得一台彩电每天因待机消耗的电能为：
W=Pt=9×10﹣3kW×20h=0.18kW•h=0.18度；
〔2〕由P=得台灯正常工作的时间：
t灯==7.2h．
故答案为：0.18；7.2．
【分析】〔1〕彩电的待机功率和工作时间，根据W=Pt计算彩电待机消耗的电能；
〔2〕台灯的功率和电能，根据t=计算台灯的工作时间．
16.【解析】【解答】根据题意可知，假设甲为电压表，那么L1被短路，不合题意，因此甲为电流表；假设乙为电流表，L1被短路，因此乙为电压表；当甲为电流表，乙为电压表，此电路为并联电路，乙测L1两端电压，甲测通过L1电流，L1两端电压等于电源电压，因此乙表示数为6V，L1电阻为5Ω，那么通过其的电流为1.2A，即甲表示数为1.2A．
【分析】根据电路的连接判断电表，利用电压和电流的比值计算电阻。
三、计算题
17.【解析】【分析】〔1〕结合电路图，理清元件的连接方式及电表的测量对象，根据串联电路的电流特点和欧姆定律 I＝ 求出电流表的示数；
〔2〕根据电阻的串联和欧姆定律 I＝ 求出电源的电压.
18.【解析】【分析】〔1〕结合元件的连接方式  由   知道电阻R 1 的阻值.
〔2〕
由并联电路的特点知道，通过电阻R 2 的电流I 2 ， 由   知道电阻R 2 的阻值.
四、实验题
19.【解析】【解答】(1)实验时，为保证平安，在连接电路时开关应处于断开状态；亮度不稳定，电流表指针摆动，说明电路中的电流时有时无，说明有某处接触不良，故答案为：B；(2)在串联电路中电流处处相等，根据表中数据可知，c中数据明显较大，且正好为其它两处的5倍，很可能是读数时看错量程，按照0~3A量程读数了；(3)为了得到更普遍的规律，应当更换不同规格灯泡，多测几组数据，再分析数据得出结论．
【分析】〔1〕连接电路时，开关要断开；电流不稳定时，可能是接触不良造成的；〔2〕测量串联电路电流时，电流相等，读取示数时看清量程；〔3〕探究电流规律时，屡次实验可以探究普遍性。
20.【解析】【解答】(1)根据控制变量法可知，需要保持水和油的质量相同；(2)加热到相同温度来比拟加热时间可知它们吸收热量的多少，可以比拟吸热能力；加热相同时间那么吸收的热量相同，来比拟升高的温度也可比拟吸热能力，因此两种方法都可行；(3)根据表格可知，加热相同时间，甲的温度变化较小，说明其比热容较大，因此甲是水；(4)根据表中数据可知，在相同加热时间里，油的温度变化是水的两倍，根据 可知，油的比热容为水的一半，即2.1×103 J/〔kg·℃〕．
【分析】〔1〕比拟不同物质吸热能力时，要选取相同的质量进行实验；〔2〕探究吸热能力时，可以加热到相同温度来比拟加热时间，可以比拟吸热能力；加热相同时间来比拟升高的温度，也可比拟吸热能力；〔3〕加热相同时间，温度变化较小，比热容较大；〔4〕根据热量相同和温度差的不同，可以计算比热容。
21.【解析】【解答】(1)根据欧姆定律可知，接入的电阻越大，电路中电流越小，电流表示数也就越小；(2)接入甲时电流较大，说明甲电阻较小，那么说明导体的电阻与横截面积有关；丙接入电路时，其电流比乙接入时小，说明其电阻比乙大，说明导体电阻与导体长度有关；(3)在电路中连接一个灯泡具有一定电阻，可以防止因接入电路的镍铬合金丝电阻过小导致电流过大，可以保护电路．
【分析】〔1〕电压相同时，通过电流表示数的大小可以反响电阻的大小；〔2〕导体的材料和长度相同时，电阻和横截面积有关；材料和横截面积相同时，电阻和长度有关；〔3〕电路中的灯泡可以防止电流过大损坏电流表。
22.【解析】【解答】(1)为了保护电路，电路连接时滑动变阻器应为最大阻值，因此滑片应在a端；(2)根据图乙所示电压表读数为2.4V；根据图丙所示电流表读数为0.24A，那么电阻 ；(3)根据图丁所示可知，灯泡两端电压越大，电压与电流的比值越小，即灯泡两端电压增大，灯丝电阻也增大；图像中a点电压与电流比值小于b点电压与电流比值，即Ra 【分析】〔1〕电路的开关闭合前，滑片在阻值最大处；〔2〕根据电压表、电流表选择的量程和指针位置测量电压和电流，利用电压和电流的比值计算电阻；〔3〕根据屡次测量的电阻值，灯泡电压增大时，电阻变大；〔4〕只有电压表或电流表，借助滑动变阻器的最大和最小电阻，也可以测量未知电阻的大小。
23.【解析】【解答】(1)根据甲图所示电路可知，电阻R被短路，电压表测其两端电压无示数；根据题意修改电路如下
；(2) ①将表中数据在方格纸上描点，连接如以以下图所示
②根据图像可知，其为过原点的直线，是正比例图像，那么说明电阻一定时，通过导体的电流与导体两端的电压成正比；(3) ①刚闭合开关时，滑动变阻器滑片在最大阻值处，此时定值电阻两端电压为2V，通过的电流为0.2A，说明电阻为10Ω，电源电压为6V，那么变阻器分压为4V，根据分压规律可知，变阻器电阻为定值电阻的两倍，即20Ω；②变阻器最大阻值为20Ω，中选用30Ω电阻时，根据分压规律可知，此时变阻器分压达不到3V，因此定值电阻分压也得不到3V，因此第4组数据为编造的；③中选用30Ω电阻时，变阻器调至最大阻值处，定值电阻分压为3.6V，根据分压规律可知，定值电阻越大，变阻器阻值分压越少，分压一定时，定值电阻越小，变阻器阻值也越小，因此定值电阻分压应不少于3.6V．

【分析】〔1〕电压表和导线并联时，接通电路电压表无示数；改变电路时，电压表和所测量的位置并联；〔2〕根据实验测量的电压和电流，在坐标图像中描点；电阻一定时，通过导体的电流与导体两端的电压成正比；〔3〕根据电源电压和定值电阻的分压，结合最大的定值电阻，计算滑动变阻器的最大值；根据串联电路分压规律，结合最大电阻计算分压大小。
