1. 下列文具中，通常情况下属于导体的是( )
A. 钢尺 B. 塑料三角板 C. 橡皮擦 D. 透明胶带
2. 用毛皮摩擦过的橡胶棒靠近轻质小球，二者相互排斥，则小球( )
A. 一定带正电 B. 一定不带电 C. 一定带负电 D. 可能带负电
3. 下列选项，符合安全用电原则的是( )
A. 多个大功率用电器接在一个插排上同时使用
B. 使用试电笔时手接触笔尖金属体
C. 更换灯泡或搬动电器前先断开开关
D. 用湿手触碰用电器的开关
4. 图(a)所示电路，当闭合开关S后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2的比值为( )
A. 5：1 B. 1：5 C. 1：4 D. 4：1
5. 甲灯“220V36W”，乙灯“36V36W。如果它们都正常发光，则( )
A. 甲灯亮 B. 乙灯亮 C. 一样亮 D. 无法确定
6. 如图所示，当开关闭合后两灯均不亮电流表无示数，电压表示数等于电源电压，则电路发生的故障是( )

A. L1断路 B. L1短路 C. L2断路 D. L2短路

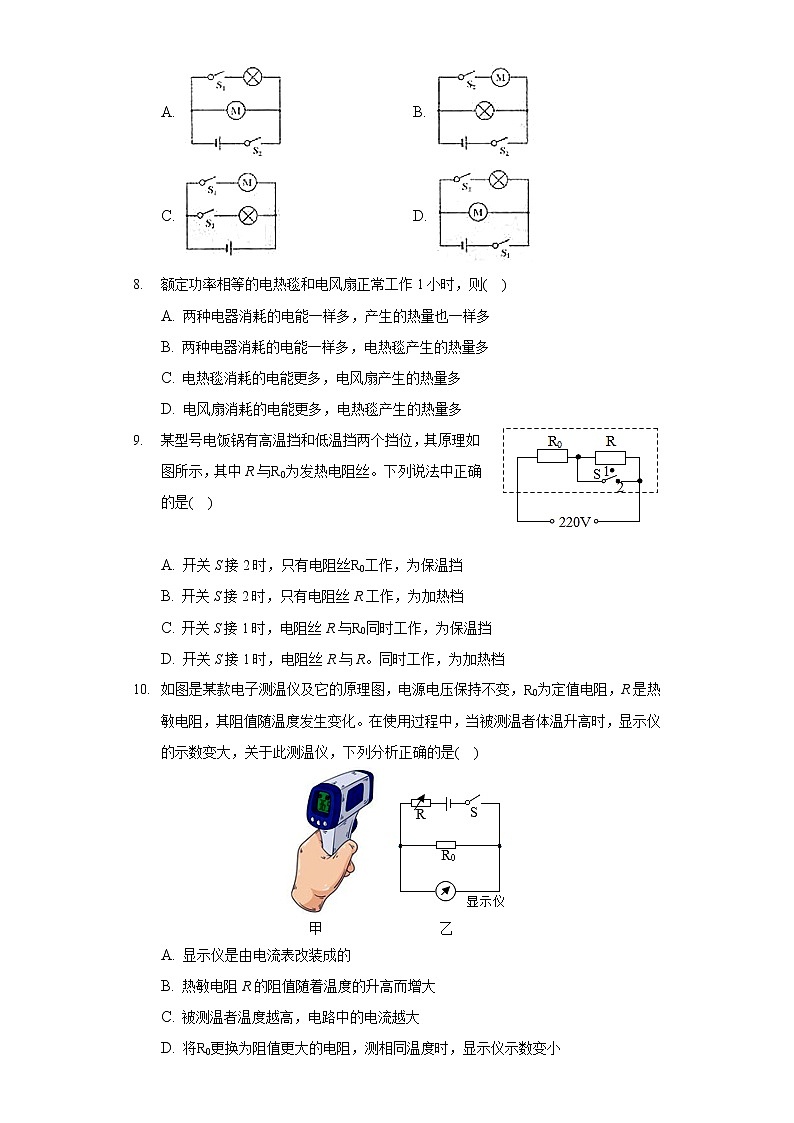

7. 破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机(如图)设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是( )
A. B.
C. D.
8. 额定功率相等的电热毯和电风扇正常工作1小时，则( )
A. 两种电器消耗的电能一样多，产生的热量也一样多
B. 两种电器消耗的电能一样多，电热毯产生的热量多
C. 电热毯消耗的电能更多，电风扇产生的热量多
D. 电风扇消耗的电能更多，电热毯产生的热量多
9. 某型号电饭锅有高温挡和低温挡两个挡位，其原理如图所示，其中R与R0为发热电阻丝。下列说法中正确的是( )

A. 开关S接2时，只有电阻丝R0工作，为保温挡
B. 开关S接2时，只有电阻丝R工作，为加热档
C. 开关S接1时，电阻丝R与R0同时工作，为保温挡
D. 开关S接1时，电阻丝R与R。同时工作，为加热档
10. 如图是某款电子测温仪及它的原理图，电源电压保持不变，R0为定值电阻，R是热敏电阻，其阻值随温度发生变化。在使用过程中，当被测温者体温升高时，显示仪的示数变大，关于此测温仪，下列分析正确的是( )
A. 显示仪是由电流表改装成的
B. 热敏电阻R的阻值随着温度的升高而增大
C. 被测温者温度越高，电路中的电流越大
D. 将R0更换为阻值更大的电阻，测相同温度时，显示仪示数变小

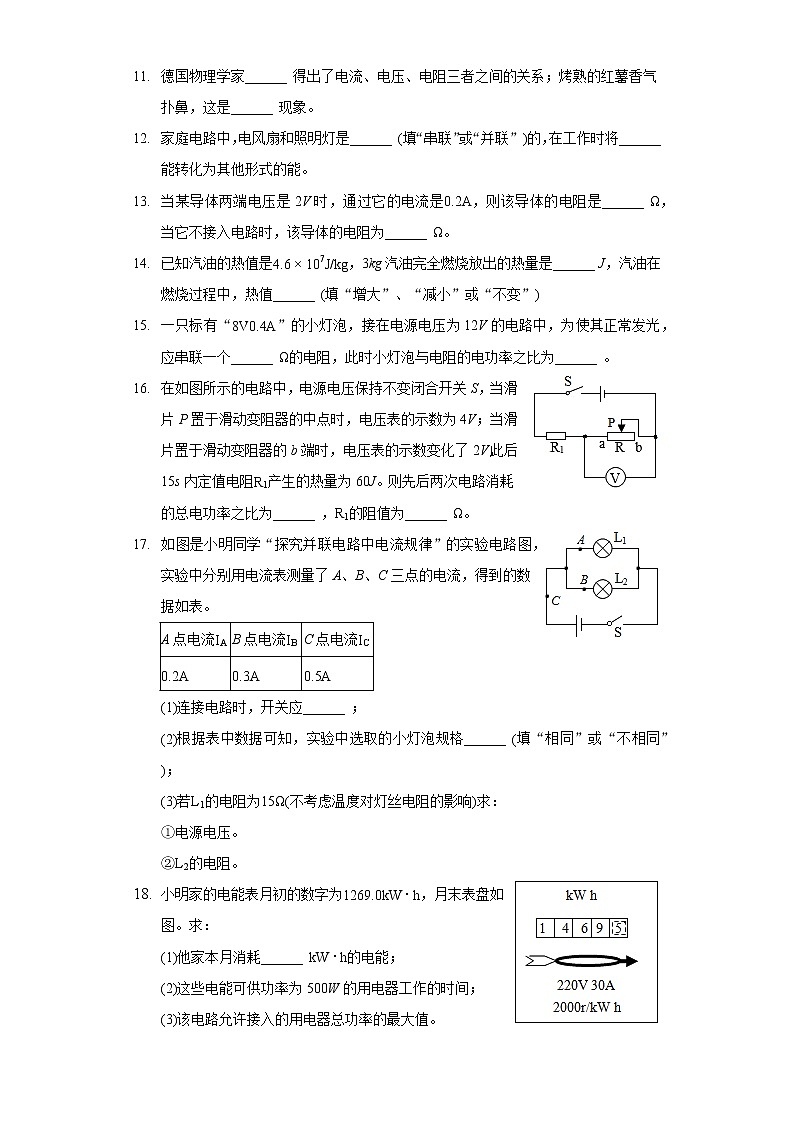

11. 德国物理学家______ 得出了电流、电压、电阻三者之间的关系；烤熟的红薯香气扑鼻，这是______ 现象。
12. 家庭电路中，电风扇和照明灯是______ (填“串联”或“并联”)的，在工作时将______ 能转化为其他形式的能。
13. 当某导体两端电压是2V时，通过它的电流是0.2A，则该导体的电阻是______ Ω，当它不接入电路时，该导体的电阻为______ Ω。
14. 已知汽油的热值是4.6×107J/kg，3kg汽油完全燃烧放出的热量是______ J，汽油在燃烧过程中，热值______ (填“增大”、“减小”或“不变”)
15. 一只标有“8V0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个______ Ω的电阻，此时小灯泡与电阻的电功率之比为______ 。
16. 在如图所示的电路中，电源电压保持不变闭合开关S，当滑片P置于滑动变阻器的中点时，电压表的示数为4V；当滑片置于滑动变阻器的b端时，电压表的示数变化了2V，此后15s内定值电阻R1产生的热量为60J。则先后两次电路消耗的总电功率之比为______ ，R1的阻值为______ Ω。
17. 如图是小明同学“探究并联电路中电流规律”的实验电路图，实验中分别用电流表测量了A、B、C三点的电流，得到的数据如表。
A点电流IA
B点电流IB
C点电流IC
0.2A
0.3A
0.5A
(1)连接电路时，开关应______ ；
(2)根据表中数据可知，实验中选取的小灯泡规格______ (填“相同”或“不相同”)；
(3)若L1的电阻为15Ω(不考虑温度对灯丝电阻的影响)求：
①电源电压。
②L2的电阻。
18. 小明家的电能表月初的数字为1269.0kW⋅h，月末表盘如图。求：
(1)他家本月消耗______ kW⋅h的电能；
(2)这些电能可供功率为500W的用电器工作的时间；
(3)该电路允许接入的用电器总功率的最大值。











19. 小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
(1)如图甲所示，小明做饭时发现电饭锅用的是三脚插头，当插头插入插座时，“E”字插脚的作用是：把电饭锅的外壳和______ 连在一起；
(2)请用笔画线代替导线，按安全用电要求将开关、灯泡接家庭电路中(开关控制灯泡)。









20. 在“探究不同物质吸热的能力”实验中。
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/C
10
18
26
34
42
(1)小明选取了质量______ (填“相等”或“不相等”)的甲、乙两种液体，以及相同规格的电加热器对其进行加热，并记录了温度计对应的温度，数据如表中所示。
(2)实验中可以使它们升高相同的温度，通过比较______ 来比较甲和乙两种液体吸收热量的多少。
(3)该实验是利用______ 的方法来改变两种液体的内能。
21. 在探究“影响导体电阻大小的因素”的实验中，依次将a、b、c、d四段导体分别接入电路。经过测量，得到如表所示数据。
导体代号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.4
锰铜合金
0.20
b
0.5
0.4
镍铬合金
0.16
c
0.5
0.2
镍铬合金
0.05
d
1.0
0.2
镍铬合金
0.04
(1)实验中，通过比较电路中______ 的大小，判断导体电阻的大小；
(2)为了保证电路安全，还应在电路中______ (填“串联”或“并联”)一个小灯泡；
(3)选取导体a、b，是为了研究电阻大小与导体______ 的关系；
(4)选取导体______ (填导体代号)对比可知：导体电阻大小与导体横截面积有关。

22. 在“探究通电导体中电流与电阻的关系”的实验中，所用器材有：电源、电流表、电压表、标有“20Ω2A”的滑动变阻器、定值电阻R0、开关和导线若干。
实验序号
1
2
3
4
电阻/Ω
10
15
20
25
电流/A
0.30
0.20
0.15
0.12
(1)请你用笔画线代替两根导线完成连接(线不交叉)。要求：滑动变阻器的滑片P向A端移动时，电流表示数变小。
(2)将电源电压调为6V，分别换上多个定值电阻进行探究数据记录如表所示，老师指出其中一组数据是拼凑的，你认为是第______ 组(填实验序号)。
(3)排除拼凑的数据后，分析数据可以得到的结论是：在电压一定时，通过导体的电流与导体的电阻成______ 。

23. 如图是探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气，电阻丝b的电阻为10Ω，其余均为5Ω。
(1)实验中通过观察U形管中______ 来判断电流通过导体产生的热量的多少。
(2)甲装置可探究电流产生的热量与______ 的关系。
(3)乙装置中电阻丝e的作用是______ ；通电一段时后______ (填“c”或“d”)电阻丝产生的热量多。
(4)把右瓶并联的两根电阻丝都放入瓶内，接通电源一段时间后，______ 电阻丝产生的热量多(选填“左瓶”、“右瓶”、“两瓶一样”)。

24. 小明同学想利用最少的元件测量未知电阻Rx的阻值，于是他选择了电压为6V的电源、电压表、“10Ω2A”的滑动变阻器、开关各一个、导线若干。
(1)实验设计完成后(电路图未画出)，小明按规范步骤进行操作。闭合开关，电压表示数为2.8V；移动滑片至中点位置时，压表示数为1.8V.则电压表测量的是______ 两端的电压，根据以上两组数据，小明同学测定的Rx的阻值为______ Ω(计算电阻时精确到0.1Ω)。
(2)实验结束后，小明又设计了如图电路测量额定电流为的小灯泡L的额定功率。电源电压可调，滑动变阻器A、B(最大阻值分别为R1、R2)。请帮助他完成实验设计：
①只闭合开关S和S2，移动A滑片，使电流表的示数为；
②只闭合开关S和S1，保持滑动变阻器______ 的滑片位置不动，移动另一个滑动变阻器滑片，使电流表的示数为；
③保持变阻器______ 的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率为______ 。(用、I1、I2、R1、R2中的字母表示)
答案和解析

1.【答案】A

【解析】解：在正常情况下，钢尺具有良好的导电性，属于导体；塑料三角板、橡皮擦和透明胶带不能导电，属于绝缘体。
故选：A。
(1)容易导电的物体叫做导体，常见的导体有各种金属、人体、大地、石墨、酸碱盐的水溶液等；
(2)不容易导电的物体叫做绝缘体，常见的绝缘体有橡胶、陶瓷、石蜡、沥青等。
本题考查了导体和绝缘体的区分，属于基础知识的考查，记住相关例子是解题的关键。

2.【答案】C

【解析】解：用毛皮摩擦过的橡胶棒带负电；当靠近一轻质小球，它们相互排斥，由于同种电荷相互排斥，则小球一定带负电。
故选：C。
把被毛皮摩擦过的橡胶棒所带的电荷称为负电荷，丝绸摩擦过的玻璃棒所带电荷称为正电荷；同种电荷相互排斥。
本题是基础题，要求知道自然界中只有哪两种电荷，以及它们之间的作用规律。

3.【答案】C

【解析】解：
A、家庭电路中各用电器是并联的，一个插排上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故A错误；
B、使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故B错误；
C、为了用电的安全，更换灯泡、搬动电器前应断开电源开关，故C正确；
D、生活用水是导体，用湿手触碰用电器的开关易触电，故D错误。
故选：C。
(1)家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾；
(2)使用试电笔时，手只有接触笔尾金属体，测电笔才能使用；
(3)更换灯泡、搬动电器前应断开电源开关；
(4)生活用水是导体。
本题主要考查学生对安全用电知识了解与掌握，加强用电安全意识，学会自我保护。

4.【答案】D

【解析】解：由电路图可知，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压；
因串联电路的总电压等于各分电压之和，且两个电压表的指针偏转位置相同，
所以，电压表V1的量程为0∼15V，分度值为0.5V，所以电源的电压U=10V，
电压表V2的量程为0∼3V，分度值为0.1V，所以R2两端的电压U2=2V，
则电阻R1两端的电压：
U1=U−U2=10V−2V=8V，
所以，电源的电压为10V、电阻R1两端的电压为8V、电阻R2两端的电压为2V，
因串联电路各处的电流相等，
所以，由I=UR可得，电阻R1、R2的阻值之比：
R1R2=U1IU2I=U1U2=8V2V=41，故D正确。
故选：D。
由电路图可知，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压；根据串联电路的电压特点确定两电压表的量程，根据分度值读出示数；根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出R1、R2的阻值之比。
本题考查了欧姆定律和串联电路特点的应用，关键是两电压表量程的确定和读数。

5.【答案】C

【解析】解：
由题意知，两只灯泡的额定功率相同，并且都是正常发光状态，所以实际功率都等于额定功率，即两灯亮度相同。
故选：C。
灯泡亮度决定于灯泡的实际功率，实际功率等于额定功率，灯泡正常发光；实际功率小于额定功率，灯泡发光较暗；实际功率大于额定功率，灯泡过亮，容易烧坏灯丝。
此题考查的是灯泡亮度与实际功率的关系，需要注意的是：用电器的工作状态决定于实际功率。

6.【答案】A

【解析】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压；
闭合开关后两个灯泡都不亮，由于是其中元件出现了故障，不可能是短路，只能是电路出现了断路现象；电压表有示数，则电压表与电源之间是接通的，所以故障是L1断路。
故选：A。
闭合开关灯泡不亮，原因有两个：断路或短路。两灯都不亮，不可能是一灯短路，故障只能是断路。
电路故障问题是中考物理考查的热点，也是难点，一般题目设计的都是一处故障，原因只有两个：短路或开路。

7.【答案】B

【解析】解：当杯体放在主机上时S1自动闭合，安全指示灯亮起，说明该电路是接通的，即S1能控制灯泡；此时电动机不工作，说明电动机和灯泡是并联的；再闭合S2，电动机启动破壁，这说明S2和电动机串联在一个支路中，所以开关S1在干路中，故B正确。
故选：B。
串联的各电路元件相互影响，不能独立工作；并联的各电路元件互不影响，能独立工作；根据题意确定两开关与电动机、灯泡的连接方式，然后分析电路图答题。
(1)根据电路元件是否相互影响，判断出它们的连接方式，相互影响为串联，互不影响为并联；
(2)根据开关的控制作用，确定开关的位置，控制整个电路，开关在干路上，单独控制某个用电器，开关在支路上。

8.【答案】B

【解析】解：
额定功率相同的电热毯和电风扇正常工作相同的时间，由W=Pt可知，它们消耗的电能一样多，但它们产生的热量不相同。
电热毯工作时将电能转化为较多的内能，电风扇工作时主要将电能转化为机械能，因此，电热毯产生的热量较多；故ACD错、B正确。
故选：B。
用电器消耗的电能可以通过W=Pt进行计算；电热毯工作时电能转化为内能；电风扇工作时，电能主要转化为机械能，少部分电能转化为内能。
知道电热毯的发光原理是“发热”，所以它产生的热量多，同时知道消耗电能与产生热量的关系可做出判断。

9.【答案】C

【解析】解：(1)开关S接2时，电阻R被短路，只有电阻R0接入电路，电路中电阻较小，电压两端的电压不变，
由电功率公式P=U2R可知，此时电饭锅电功率较大，电饭锅处于加热状态，故A、B错误；
(2)由电路图可知，开关S接1时，电阻丝R与R0同时工作，两电阻串联，电路中电阻较大，电源两端的电压不变，由电功率公式P=U2R可知，此时电饭锅电功率较小，电饭锅处于保温状态，故C正确、D错误。
故选：C。
电源的电压一定时，根据P=UI=U2R可知，电路的电阻越大时，电路的功率越小，家用电饭煲处于保温状态，反之处于加热状态，据此结合电路图进行解答。
本题考查分析实际和处理实际问题的能力，分析清楚电路结构、应用串联电路特点、电功率公式即可正确解题。

10.【答案】C

【解析】解：A、因为显示仪与R0并联，所以显示仪是电压表，故A错误；
B、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流变大，由串联电路电压特点可知，R两端电压越小，由R=UI可知，热敏电阻的阻值随温度的升高而减小，故B错误；
C、被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，故C正确；
D、温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故D错误。
故选：C。
根据电路图可知，R与R0串联，显示仪与R0并联；
(1)根据电流表和电压表的正确使用确定显示仪是电流表还是电压表；
(2)根据串联电路分压的特点和欧姆定律可知热敏电阻随温度的变化；
(3)根据电压表示数和欧姆定律可知电路电流的变化；
(4)当温度相同，说明热敏电阻的阻值不变，若将R0更换为阻值更大的电阻，由串联电路分压特点可知显示仪示数的变化。
本题考查串联电路的规律及欧姆定律公式的运用，关键是题干中获取有效的信息，难度不大。

11.【答案】欧姆  扩散

【解析】解：(1)电流、电压、电阻三者之间的关系是“导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比”，这是德国物理学家欧姆经过大量实验研究得出的，叫做欧姆定律；
(2)烤熟的红薯香气扑鼻，是因为红薯的香味分子在不停的做无规则的运动，属于扩散现象。
故答案为：欧姆；扩散。
(1)电流、电压、电阻三者之间的关系是欧姆定律；
(2)不同的物质相互接触时彼此进入对方的现象叫做扩散，扩散说明了构成物质的分子在不停地做无规则运动。
本题考查了学生对物理学史了解与掌握以及扩散现象在生活中的运用，是基础性的题目。

12.【答案】并联  电

【解析】解：(1)电风扇和照明灯，工作时互不影响，是并联连接的。
(2)用电器工作时将电能转化为其他形式的能，故电灯工作时将电能转化为其他形式的能。
故答案为：并联；电。
(1)根据并联电路的特点分析。并联电路中用电器相互不影响工作。串联电路中各用电器互相影响。
(2)用电器工作时将电能转化为其他形式的能。
此题考查的是电功的实质，还要知道并联电路和串联电路中各用电器之间的工作特点。

13.【答案】10 10

【解析】解：根据欧姆定律可知，导体的阻值为：R=UI=2V0.2A=10Ω；因导体电阻与导体两端的电压和通过导体的电流无关，当它不接入电路时，其电阻值仍为10Ω。
故答案为：10；10。
已知电压和通过的电流，根据R=UI即可求出导体电阻；电阻的大小与两端的电压和通过的电流无关。
本题考查了欧姆定律的应用、影响电阻大小的因素，关键是知道电阻与两端的电压和通过的电流无关。

14.【答案】1.38×108  不变

【解析】解：
(1)完全燃烧3kg汽油放出的热量：
Q=mq=3kg×4.6×107J/kg=1.38×108J；
(2)热值是燃料的一种特性，它只与燃料的种类有关，所以汽油在燃烧过程中，质量减小，热值不变。
故答案为：1.38×108；不变。
(1)根据Q=mq求出放出的热量。
(2)1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值。热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关。
题考查了对热值以及热值计算公式的理解和掌握，难度不大。

15.【答案】10 2：1

【解析】解：(1)小灯泡上标有“8V0.4A”，表示灯的额定电压为8V，额定电流为0.4A，接在电源电压为12V的电路中，为使其正常发光，根据串联电路中总电压等于各部分电压之和，则串联电阻R两端电压：
UR=U−UL=12V−8V=4V，
因串联电路中各处的电流相等，所以灯泡正常工作时电路中的电流：
I=0.4A，
由I=UR可得，串联电阻R的阻值：
R=URI=4V0.4A=10Ω；
(2)串联电路各处的电流相等，根据P=UI，电流相等时，电功率与电压成正比，故此时小灯泡与电阻的电功率之比等于：UL：UR=8V：4V=2：1。
故答案为：10；2：1。
(1)由小灯泡上标有“8V0.4A“的含义，根据串联电路的电压特点求出灯正常发光时串联电阻两端的电压，根据串联电路的电流特点得到电路中的电流，利用欧姆定律I=UR求出串联电阻的阻值；
(2)根据串联电路电流的规律及P=UI分析。
本题考查了串联电路的特点和欧姆定律、电功率公式灵活运用，关键是知道灯泡正常发光时的电压和额定电压相等、正常发光时的电流和额定电流相等。

16.【答案】4：3 9

【解析】解：(1)当滑片在中点时，由电阻的串联规律和欧姆定律可知，电路中电流：
，
由欧姆定律，则滑动变阻器两端的电压：
-------①
由题意知，当滑片滑到b处时因变阻器连入的电阻变大，故电压表示数应增大，即滑片滑到b点时，滑动变阻器两端电压为U2=4V+2V=6V；
同理得：---------②
由①②可得：解得：--------------③
将③代入②式可得：UR1+R1×R1=6V，
解得：U=12V，由题可知，滑片至中点时R1两端电压：U′1=12V−4V=8V，P滑至b端时，R1的电压为：U′2=12V−6V=6V，
根据I=UR，对R1来说，在电阻不变时，电流与电压成正比，故先后两次电路的电流之比为8V6V=43，根据P=UI，在电压不变时，消耗的总电功率之比为等于电流之比，故先后两次电路消耗的总电功率之比为4：3；
(2)P滑至b端时，由Q=I2Rt=U2Rt可得R1的电阻：R1=U′22tQ=(6V)2×15s60J=9Ω。
故答案为：4：3；9。
(1)由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压；由滑片的移动和电压表示数变化可知滑片滑到b点时电压表的示数，则由欧姆定律可表示出滑片在不同位置时滑动变阻器两端的电压与电源电压电阻间的关系，联立可解得R1与R最大值之间的关系及电源的电压；
根据串联电路电压的规律可得出滑片至中点时R1两端电压及P滑至最右端时R1的电压；
根据I=UR，对R1来说，在电阻不变时，电流与电压成正比，据此得出先后两次电路的电流之比，根据P=UI，在电压不变时，消耗的总电功率之比为等于电流之比，从而得出先后两次电路消耗的总电功率之比；
(2)当滑片滑到b点时，根据变阻器的电压，由Q=I2Rt=U2Rt可得R1的电阻。
本题考查串联电路的规律及欧姆定律和电功率公式、电热公式的运用，有一难度。

17.【答案】断开  不相同

【解析】解：(1)连接电路时，为保护电路，开关应断开；
(2)根据表中数据可知，两支路的电流不同，故实验中选取的小灯泡规格不相同；
(3)①若L1的电阻为15Ω，通过这个灯的电流为0.2A，由欧姆定律I=UR，电源电压为：
U=I1R1=0.2A×15Ω=3V；
②由欧姆定律，L2的电阻：R2=UI2=3V0.3A=10Ω。
故答案为：(1)断开；(2)不相同；(3)①电源电压为3V；②L2的电阻为10Ω。
(1)连接电路时，为保护电路，开关应断开；
(2)根据表中数据可知，两支路的电流不同，据此分析；
(3)①若L1的电阻为15Ω，已知通过这个灯的电流，由欧姆定律得出电源电压；
②由欧姆定律得出L2的电阻。
本题探究并联电路中电流规律，考查注意事项、数据分析和欧姆定律的运用。

18.【答案】200.5

【解析】解：(1)小明家的电能表月初的数字为1269.0kW⋅h，月末的数字为1469.5kW⋅h
他家本月消耗的电能：W=1469.5W⋅h−1269.0kW⋅h=200.5kW⋅h；
(2)由P=Wt可得，这些电能可供功率P=500W=0.5kW的用电器工作的时间：
t=WP=200.5kW⋅h0.5kW=401h；
(3)该电路允许接入的用电器总功率的最大值P′=UI=220V×30A=6600W。
答：(1)200.5；
(2)这些电能可供功率为500W的用电器工作的时间为401h；
(3)该电路允许接入的用电器总功率的最大值为6600W。
(1)电能表的读数方法：月末的减去月初的示数，最后一位是小数，计量是单位kW⋅h；
(2)由P=Wt公式变形可求得这些电能可供功率为500W的用电器工作的时间；
(3)由P=UI可求得该电路允许接入的用电器总功率的最大值。
本题考查了电能表的参数的理解与电能的求法以及电功率公式的灵活运用，关键是要将公式掌握好。

19.【答案】地

【解析】解：
(1)有“E”字的插脚为接地线，比其它两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电；所以E脚的作用是把电饭锅的金属外壳和地线连在一起；
(2)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。

故答案为：(1)地；(2)如图。
(1)三孔插座和插头是专门为有金属外壳的家用电器设计的，多出的一个孔是用来接地线的，目的就是为了防止触电；
(2)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
本题考查了开关、插座的接法。要理解三孔插座的作用，还要明确开关接在火线与电灯之间，可以使开关断开时，电灯灯座上没有电，这样在换灯泡时不会发生触电。

20.【答案】相等  加热时间  热传递

【解析】解：
(1)根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故小明选取了质量相等的甲、乙两种液体，以及相同规格的电加热器对其进行加热，并记录了温度计对应的温度；
(2)由比较吸热能力的方法，实验中可以使它们升高相同的温度，通过比较加热时间来比较甲和乙两种液体吸收热量的多少；
(3)根据改变物体内能的两种方法，该实验是利用热传递的方法来改变两种液体的内能。
故答案为：(1)相等；(2)加热时间；(3)热传递。
(1)(2)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法。
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量(即加热相同的时间)，比较温度的变化，温度变化小的吸热能力强；
(3)改变物体内能的两种方法方法：一是做功，二是热传递。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用和比较吸热能力的方法及改变物体内能的方法，为热学中的重要实验。

21.【答案】电流  串联  材料  b、c

【解析】解：(1)在探究“影响导体电阻大小的因素”的实验中，通过观察电流表示数来比较导体电阻的大小，电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大；
(2)为了保证电路安全，不能让电路中的电流太大，所以要串联一个小灯泡来增大电路的总电阻；
(3)当温度一定时，要探究导体电阻大小与材料是否有关，应控制长度和横截面积一定，材料不同的导体进行实验；
(4)导线b、c的材料相同、长度相同，只是横截面积不同，所以由此实验可以验证导体的电阻可能跟导体的横截面积是否有关。
故答案是：(1)电流；(2)串联；(3)材料；(4)b、c。
(1)电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；
(2)为了保证电路安全，不能让电路中的电流太大，所以要串联一个用电器来增大电路的总电阻；
(3)(4)当温度一定时，影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
本题是探究影响电阻大小因素的实验，考查了学生识图能力以及分析问题和解决问题的能力，理解图象的含义和明确电路图的目的是解决本题的关键。

22.【答案】4 反比

【解析】解：(1)电压表并联在定值电阻R0的两端，滑动变阻器一上一下的串联在电路中，且滑片P向A端移动，电流表示数变小，说明变阻器的阻值变大，所以应将B接线柱接入电路中，如下图所示：

(2)由表中第4组数据，根据欧姆定律和串联电路电压的规律，变阻器连入的电阻：
，
故第4组数据是拼凑的，理由是实验所用的滑动变阻器的最大阻值太小；
(3)分析表2数据可知，电流与电阻的乘积都为：10Ω×0.30A=15Ω×0.20A=20Ω×0.15A=3V，
可以得到的结论是：在电压一定时，导体中的电流与导体的电阻成反比。
故答案为：(1)见上图；(2)4；(3)反比。
(1)实验电路应该连成一个串联电路，电压表并联在定值电阻R0的两端，滑动变阻器一上一下接，根据滑动变阻器的滑片P向A端移动，电流表示数变小确定接线柱的接法；
(2)由表中第4组数据，根据欧姆定律和串联电路电压的规律求出变阻器连入的电阻分析；
(3)在电压一定时，导体中的电流与导体的电阻成反比。
本题考查了探究欧姆定律实验，包括电路的连接、得出结论、数据分析等知识，是一道综合题。

23.【答案】液面高度差  电阻  使通过cd两电阻的电流不相等  c 左瓶

【解析】解：(1)根据转换法，实验中，通过观察U形管中液面高度差，可比较电阻丝产生的热量的多少；
(2)由甲图可知，该装置是ab两个电阻串联，此时电流和通电时间相同，电阻不同，所以探究的是电流产生的热量与电阻的关系；
(3)乙装置中，右瓶的外部，将一个完全相同的电阻和这个瓶内的电阻并联，再接入原电路，根据并联电路电路的规律，通过左瓶中c电阻的电流大于通过右瓶中d电阻的电流，可探究电流产生的热量与通过导体的电流大小的关系，所以电阻丝e的作用主要是改变通过d电阻的电流，使通过cd两电阻的电流不相等；通电一段时后，根据公式Q=I2Rt可知，c电阻丝产生的热量多；
(4)把右瓶并联的两根电阻丝都放入瓶内，这时通过左右两瓶的电流相等，导致左瓶的电阻大于右瓶中的总电阻，根据公式Q=I2Rt可知，在相同时间内左瓶产生的热量多。
故答案为：(1)液面高度差；(2)电阻；(3)使通过cd两电阻的电流不相等；c；(4)左瓶。
(1)电流通过导体产生热量的多少不能直接观察，但可以通过U形管中液面高度差的变化来反映；
(2)电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，甲是ab两个电阻串联，电流相同；
(3)探究电流产生的热量跟电流关系时，控制通电时间和电阻不变，改变电流，因此需要电阻并联；根据公式Q=I2Rt判断电阻丝产生的热量多少；
(4)把右瓶并联的两根电阻丝都放入瓶内，保证了左右两瓶中的电流相同，电阻不同，根据公式Q=I2Rt判断电阻丝产生的热量多少。
本题探究“导体产生的热量与什么因素有关”，考查了控制变量法、转换法、串并联电路的电流规律及焦耳定律的运用。

24.【答案】滑动变阻器

【解析】解：(1)闭合开关时，电压表示数为2.8伏；移动变阻器滑片至中点位置时(即它接入电路的电阻为5欧)，根据分压原理，变阻器的电压变小，根据串联电路电压的规律，电阻的电压变大，因电压表示数为1.8伏，故电压表与变阻器并联了；
因按规范步骤进行操作，即闭合开关前，变阻器连入电路中电阻最大，为10Ω；
根据欧姆定律，第一次操作中，电路中的电流：
；
根据串联电路的规律及欧姆定律，待测电阻：
；
在第二次操作中，电路中的电流：
；
根据串联电路的规律及欧姆定律，待测电阻：
；
为减小误差，将两次测量的平均值作为测量结果：
RX=11.4Ω+11.7Ω2≈11.6Ω；
(2)①闭合开关S和S2，移动R1滑片，使电流表的示数为；
②只闭合开关S和S1，保持滑动变阻器A的滑片位置不动，移动滑动变阻器B滑片，使电流表的示数为；
③保持变阻器B的滑片位置不动，将A滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
在①中，A滑动变阻器与灯串联，灯正常发光，
在②中，两滑动变阻器串联，因为电路中电流仍为，所以R2=RL；
保持B滑动变阻器的滑片位置不动，将滑动变阻器A滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
由串联电路特点和欧姆定律可得：
U=I1R2=I2(R1+R2)，
解得：R2=I2R1I1−I2，
小灯泡额定功率的表达式为：
。
故答案为：(1)滑动变阻器；11.6；(2)②A；③B；。
(1)由题意，根据分压原理和串联电路电压的规律确定电压表与变阻器并联了；
因按规范步骤进行操作，即闭合开关前，变阻器连入电路中电阻最大，由欧姆定律求出第一次操作中，电路中的电流；
根据串联电路的规律及欧姆定律求出第一次待测电阻大小：
由欧姆定律求出第二次操作中电路中的电流；根据串联电路的规律及欧姆定律，求出第二次操作中待测电阻大小；为减小误差，将两次测量的平均值作为测量结果；
(2)已知灯泡的额定电流，可通过B滑动变阻器等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出B滑动变阻器的阻值，由P=I2R计算额定功率。
本题测量定值电阻阻值和小灯泡的额定功率的实验，考查电路连接、功率计算、等效替代法及设计实验方案的能力，有一定的难度。
