2020-2021年吉林省长春市第一学期九年级理科综合第三次月考试题附答案

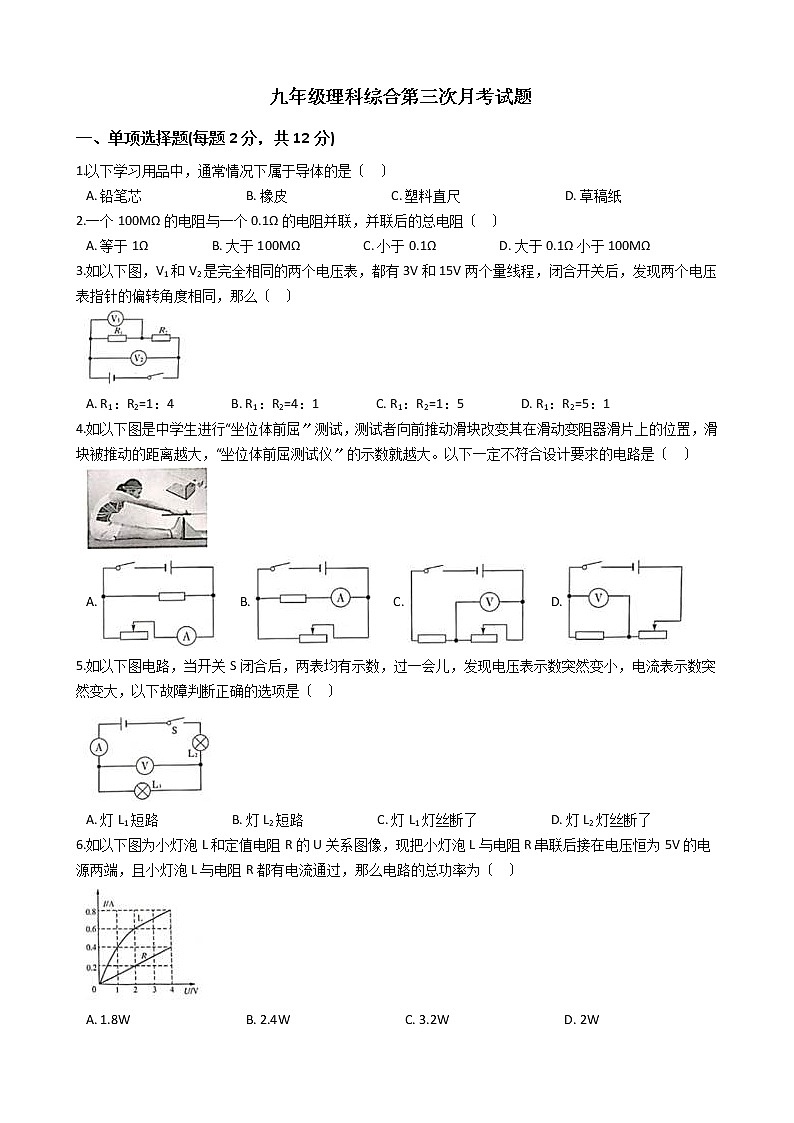

 九年级理科综合第三次月考试题

一、单项选择题(每题2分，共12分)

1.以下学习用品中，通常情况下属于导体的是〔   〕

A. 铅笔芯                                B. 橡皮                                C. 塑料直尺                                D. 草稿纸

2.一个100MΩ的电阻与一个0.1Ω的电阻并联，并联后的总电阻〔   〕

A. 等于1Ω                    B. 大于100MΩ                    C. 小于0.1Ω                    D. 大于0.1Ω小于100MΩ

3.如以下图，V1和V2是完全相同的两个电压表，都有3V和15V两个量线程，闭合开关后，发现两个电压表指针的偏转角度相同，那么〔   〕

A. R1：R2=1：4                 B. R1：R2=4：1                 C. R1：R2=1：5                 D. R1：R2=5：1

4.如以下图是中学生进行“坐位体前屈〞测试，测试者向前推动滑块改变其在滑动变阻器滑片上的位置，滑块被推动的距离越大，“坐位体前屈测试仪〞的示数就越大。以下一定不符合设计要求的电路是〔   〕

A.       B.       C.       D.

5.如以下图电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表示数突然变小，电流表示数突然变大，以下故障判断正确的选项是〔   〕

A. 灯L1短路                       B. 灯L2短路                       C. 灯L1灯丝断了                       D. 灯L2灯丝断了

6.如以下图为小灯泡L和定值电阻R的U关系图像，现把小灯泡L与电阻R串联后接在电压恒为5V的电源两端，且小灯泡L与电阻R都有电流通过，那么电路的总功率为〔   〕

A. 1.8W                                    B. 2.4W                                    C. 3.2W                                    D. 2W

二、填空题(每空1分，共18分)

7.一个泡沫小球靠近带负电的泡沫小球时相互排斥，那么它靠近带正电的泡沫小球时相互________，该泡沫小球本身带________电。

8.如以下图，两个水果串联点亮了一个发光二极管．水果相当于电路中的________，现将二极管正负极接线对调，二极管不发光，此时水果A，B两端________〔选填“有〞或“没有〞)电压。

9.如以下图是电冰箱的简化电路图．图中“ 〞是压缩机的电动机，L是电冰箱内部的照明灯，当电冰箱接入电路后，关闭电冰箱的门时，开关S2的状态是________的；当翻开正在工作的电冰箱门时，开关S1与S2的状态是________的。

10.小明用电流表和电压表测量A，B两段导体的电阻后，绘出了如以下图的图像，由图像可判断RA________RB(选填“大于〞或“小于〞)，RA  ， RB并联后的总电阻的图像在 ________(选填“Ⅰ〞“Ⅱ〞或“Ⅲ〞)区域。

11.如以下图，当开关闭合时，测得通过A点和B点的电流都是0.4A，那么甲图中通过C点的电流是________A；乙图中通过C点的电流是________A。

12.在如以下图的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，那么R1：R2=________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲：I乙=________ 。

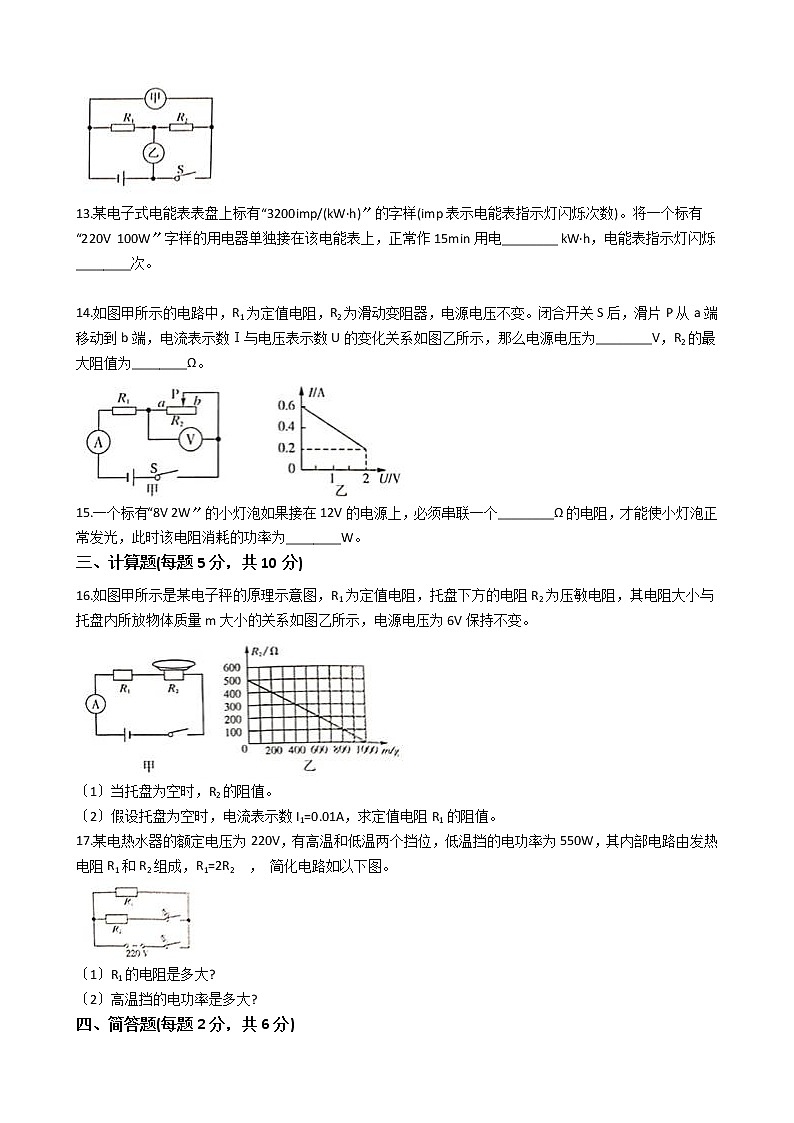

13.某电子式电能表表盘上标有“3200imp/(kW·h)〞的字样(imp表示电能表指示灯闪烁次数)。将一个标有“220V  100W〞字样的用电器单独接在该电能表上，正常作15min用电________ kW·h，电能表指示灯闪烁________次。


14.如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数Ⅰ与电压表示数U的变化关系如图乙所示，那么电源电压为________V，R2的最大阻值为________Ω。

15.一个标有“8V 2W〞的小灯泡如果接在12V的电源上，必须串联一个________Ω的电阻，才能使小灯泡正常发光，此时该电阻消耗的功率为________W。

三、计算题(每题5分，共10分)

16.如图甲所示是某电子秤的原理示意图，R1为定值电阻，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6V保持不变。

〔1〕当托盘为空时，R2的阻值。

〔2〕假设托盘为空时，电流表示数I1=0.01A，求定值电阻R1的阻值。

17.某电热水器的额定电压为220V，有高温和低温两个挡位，低温挡的电功率为550W，其内部电路由发热电阻R1和R2组成，R1=2R2  ， 简化电路如以下图。

〔1〕R1的电阻是多大?

〔2〕高温挡的电功率是多大?

四、简答题(每题2分，共6分)

18.夏天，小明买了一个带塑料叶片的手持小风扇，用来吹风消暑，可是没用多长时间，小明就发现风扇的叶片上积了不少灰尘，请你用学过的电学知识，帮小明解释此现象。

19.如何利用电压表区分“+〞“-〞标志模糊不清的铅蓄电池的正负极?

20.为了节约   电能，小宇调低了   屏幕的亮度，并且没有像往常一样经常看   ．结合你使用   的习惯，说出小宇是从哪两个方面节约   电能的。

五、作图、实验与探究题(每图2分，每空1分，共24分)

21.


〔1〕请在图中的两个虚线框内，填上“电源〞和“开关〞的符号，并满足当开关闭合时两盏灯组成并联电路。

〔2〕按照图甲所示的电路图将实物图乙连接完整

〔3〕银行保密室的电动大门只有当两把钥匙同时插入才可以开启．如以下图虚线框内给出了大门开启电路的一局部，请你添加两个开关，代表两把钥匙，实现上述功能。

22.小明同学在“探究串联电路电压的规律〞实验中，设计了如图甲所示的电路。

〔1〕连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。

〔2〕排除故障后，小明完成了实验，并把数据记录在表格中。

分析实验数据，小明应得出的实验结论是：串联电路两端的总电压________〔选填“等于〞“大于〞或“小于〞)各局部电路两端电压之和。

23.如以下图是小明探究并联电路电流关系的实验电路．实验器材：两节干电池，小灯泡两个，电流表一个，开关一个，导线假设干。

〔1〕图中电流表测量的是通过小灯泡 ________的电流。

〔2〕小明将电路中右侧的导线与电流表“0.6〞接线柱相连的那一端改接到“-〞接线柱上，其他不动，能不能测出另一条支路的电流? ________，原因是________。

〔3〕实验了一次，小明记录的电流值如下表所示，并且马上得出了结论：①并联电路各支路电流相等；②干路中的电流等于各支路中的电流之和请你对上述结论进行评估，写出两点评估建议： ① ________； ② ________。

24.如以下图，在“探究影响导体电阻大小的因素〞的实验中，导线a，b，c粗细相同，b，d粗细不同；a，b，d长度相同。

〔1〕该实验是通过观察________的示数间接比拟导线电阻的大小。

〔2〕选用导线b，c分别接入电路中，是为了探究电阻大小跟导体的________的关系。

〔3〕选用导线________分别接人电路中，是为了探究电阻大小跟导体的横截面积的关系。

25.某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻．他连接了如图甲所实验电路，闭合开关，调节滑动变阻器的滑片，进行屡次测量，测量的数据如下表所示。

请完成以下问题：

〔1〕小灯泡L正常发光时的电阻R1= ________Ω。〔结果保一位小数〕

〔2〕假设将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图乙所示，闭合开关，调节滑动变阻器的滑片，使电压表的示数为1.8V，那么电流表的示数为________A。

26.在“测定小灯泡的功率〞的实验中，选用了如图甲所示的器材，其中电源为3节新干电池，小灯泡的额定电压为2.5V(小灯泡的额定功率小于1W)，滑动变阻器标有“25Ω 1A〞。

〔1〕闭合开关前，滑片P应置于________〔选填“A“或〞B“〕端。

〔2〕另一实验小组的同学闭合开关后，无论怎样移动滑片P，小灯泡几乎不发光，两电表均有较小示数且保持不变，那么原因可能是________ 。

〔3〕排除故障后，移动滑动变阻器的滑片P到某处时，电压表的示数为2V，假设要测小灯泡的额定功率，应将滑片P向________〔选填“A“或〞B“〕端移动。当小灯泡正常发光时，电流表示数如图乙所示，那么通过小灯泡的电流是________A，小灯泡的额定功率是________W。

〔4〕利用该电路继续探究电流跟电阻的关系时，需要将小灯泡换成适当的定值电阻R，其他器材不变。假设实验时保持电压表示数为2V不变，那么更换的电阻阻值不能大于________。

答案解析局部

一、单项选择题(每题2分，共12分)

1.【解析】【解答】容易导电的物体是导体，常见的有金属、铅笔芯、人体等，不容易导电的物体是绝缘体，如橡胶、塑料、纸等，A符合题意。
故答案为：A.
【分析】容易导电的物体是导体，铅笔芯容易导电。

2.【解析】【解答】电阻并联后，相当于横截面积变大了，导体的横截面积越大，电阻越小，所以，并联后的电阻比每一个电阻的阻值都小，C符合题意。
故答案为：C.
【分析】导体的电阻和横截面积有关，并联的电阻横截面积变大，电阻减小。

3.【解析】【解答】由于电压表的较大量程和较小量程有5倍关系，根据图像，电压表V1测量总电压，电压表V2测量R1的电压，当电压表偏转相同时，测量总电压的电压表选接较大量程，所以电压表示数比为5：1，那么串联电路中另一个电阻R2的分压为4份，电阻的分压比为1：4，串联电路中，电阻的分压比等于电阻比，所以电阻之比为1：4，A符合题意。
故答案为：A.
【分析】在串联电路中，各用电器的分压比等于电阻之比，用电器电阻和等于电源电压。

4.【解析】【解答】根据题意，推动滑块时，改变了滑动变阻器滑片的位置，从而改变电路中和滑动变阻器串联的电流表的示数，或改变串联电路中各电阻的分压，影响电压表的示数，但不能改变并联电路中其他支路的电流，B符合题意。
故答案为：B.
【分析】串联电路中各用电器互相影响，电阻改变会影响到分压的不同，并联电路各支路互不影响。

5.【解析】【解答】根据图像，是串联电路，当电流表示数较大，而电压表无示数时，的电压表测量的位置短路了，A符合题意。
故答案为：A.
【分析】当电压表无示数，电流表有示数时，电压表测量的位置短路。

6.【解析】【解答】当灯泡和电阻串联时，电流相等，灯泡和电阻的分压和等于电源电压5V，根据图像，当电流为0.4A时，灯泡分压1V，电阻分压4V，分压和等于电源电压，此时的总功率为P=UI=5V×0.4A=2W，D符合题意。
故答案为：D.
【分析】串联电路中电流处处相等，各用电器电压和等于电源电压，利用电压和电流的乘积计算电功率。

二、填空题(每空1分，共18分)

7.【解析】【解答】泡沫小球靠近带负电的泡沫小球时相互排斥，说明此小球带负电，当靠近带正电的小球时，相互吸引。
故答案为：吸引； 负。
【分析】同种电荷相互排斥，异种电荷相互吸引。

8.【解析】【解答】串联的水果使发光二极管发光，说明水果提供了电能，那么水果是电路中的电源，假设改变发光二极管的正负极，不再发光，但水果电池的正负极上是有电压的。
故答案为：电源；有。
【分析】电路中提供电能的是电源，电源有电时，电源两极有电压。

9.【解析】【解答】根据实际工作情况，当冰箱门时，灯泡熄灭，说明开关S2断开，当翻开正在工作的冰箱门时，灯泡发光，电动机工作，所以开关都闭合。
故答案为：断开；闭合。
【分析】冰箱门闭合时，灯泡的开关断开，灯泡熄灭，电动机和灯泡并联。

10.【解析】【解答】根据图像，当电流相等时，A电阻的电压更大，说明A导体的电阻大，当A、B并联时，导体的横截面积变大，总电阻减小，图像中，更小的电阻在 Ⅲ 处。
故答案为：大于； Ⅲ 。
【分析】在电流相等时，电阻越大，分压越大，电阻并联时，总电阻减小。

11.【解析】【解答】甲图是串联电路，当A、B处电流为0.4A，C点电流为0.4A，乙图是并联电路，当A、B处的电流为0.4A时，C处的电流为0.8A。
故答案为：0.4；0.8。
【分析】串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。

12.【解析】【解答】根据图像，当甲乙是电压表时，甲测量总电压，乙表测量R2的分压，假设电压表示数比为5：4，那么R2分压占总电压中的4份，R1分压为1份，两电阻的分压比为1：4，电阻之比为1：4，当S断开，电路并联，两表为电流表，甲测量R2的电流，乙表测量总电流，两支路的电流比为4：1，总电流为5份，两表的比值为1：5。
故答案为：1：4；1：5。
【分析】串联电路中 分压比等于电阻之比，串联电路中电流之比等于电阻的反比。

13.【解析】【解答】根据用电器的电功率和时间的乘积计算消耗的电能为， 根据电能表的转数规格计算转数为。
故答案为：0.025；80。
【分析】根据电功率和时间的乘积计算消耗的电能，根据消耗的电能和转数规格计算实际转数。

14.【解析】【解答】根据电路图，电压表测量滑动变阻器的电压，根据乙图，在滑动变阻器电阻最小时，电流为0.6A，是R1的电流，利用电源电压不变，0.6A×R1=0.2A×R1+2V，R1=5Ω，电源电压为U=IR1=0.6A×5Ω=3V，滑动变阻器的最大电阻为。
故答案为：3；10。
【分析】利用前后电源电压不变可以计算电阻的大小，根据电压和电流的比值可以计算电阻的大小。

15.【解析】【解答】根据灯泡的规格计算电流为， 和灯泡串联的电阻为， 此电阻的功率为P'=URI=4V×0.25A=1W。
故答案为：16；1。
【分析】在串联电路中总电压等于各用电器电压之和，根据灯泡的规格可以实际额定电流，利用电压和电流的比值计算电阻，利用电压和电流的乘积计算电功率。

三、计算题(每题5分，共10分)

16.【解析】【分析】〔1〕根据图像中压力分析电阻的大小；
〔2〕利用电压和电流的比值计算电阻，串联电路中的总电阻等于各用电器电阻之和。

17.【解析】【分析】〔1〕根据电路的连接判断档位，利用电压和电功率计算电阻的大小；
〔2〕利用电阻倍数计算加热电阻，利用电压和电阻计算电功率，并联电路中的总功率是各支路电功率之和。

四、简答题(每题2分，共6分)

18.【解析】【解答】小风扇工作时，塑料叶片与空气摩擦起电，带电体吸引轻小的灰尘，所以叶片上易积灰。
【分析】和空气摩擦物体会带静电，带电体能够吸引轻小物体。

19.【解析】【解答】将电压表接到铅蓄电池两极上进行试触，如果电压表指针正向偏转，那么接电压表正接线柱的是铅蓄电池的正极，接电压表负接线柱的是铅蓄电池的负极；如果电压表指针反向偏转，那么接电压表正接线柱的是铅蓄电池的负极，接电压表负接线柱的是铅蓄电池的正极。
【分析】电压表使用时必须使电流表从正接线柱流入，负接线柱流出，此时指针向右偏转，假设接线柱接反，指针反向偏转。

20.【解析】【解答】小宇是从减小电功率和减少用电时间两个方面节约电能的 。
【分析】消耗电能的多少和用电器的电功率有关，和工作时间有关。

五、作图、实验与探究题(每图2分，每空1分，共24分)

21.【解析】【解答】〔1〕根据图像，开关和用电器串联，电源在干路上，如图
；
〔2〕根据电路图，电流经过总开关后有两个分支，连接实物图为
；
〔3〕银行保密室需要两把钥匙同时插入才能翻开，作为钥匙的开关是串联的，如图
；
【分析】〔1〕控制用电器的开关和用电器串联，电源接在干路上；
〔2〕电流经过开关后有分支，是并联电路；
​​​​​​​〔3〕多个开关共同控制用电器，开关串联。

22.【解析】【解答】〔1〕连接电压表时，发现指针在0的左侧，那么电压表需要调零；
〔2〕根据实验数据，串联电路两端的总电压鞥有各局部电路两端电压之和。
【分析】〔1〕使用电压表时，假设指针没在0处，需要调零；
〔2〕在串联电路中，总电压等于各用电器等于之和。

23.【解析】【解答】〔1〕电流表和所测量的位置串联使用，根据图像，电流表串联L1的电流；
〔2〕根据图像，电流从正极流出后，要进入电流表的正接线柱，假设接在负接线柱上，指针反转；
〔3〕由于实验时利用了相同规格的灯泡，电流相等，不具有普遍性，实验时应改变为不同规格的灯泡，并且通过屡次实验探究规律的普遍性。
【分析】〔1〕电流表和所测量的位置串联使用；
〔2〕连接电流表时，接线柱要正入负出；
〔3〕探究并联电路的电流规律时，应选择不同规格的灯泡进行屡次实验，探究的规律才具有普遍性。

24.【解析】【解答】〔1〕探究电阻大小不同时，通过电流表示数反响电阻的大小；
〔2〕导线b和c的材料和粗细相同而长度不同，所以可以探究导体的电阻和长度的关系；
〔3〕假设探究电阻和导体横截面积的关系，需要选择材料和长度相同，而横截面积不同的导体进行实验，选择b和d导体。
【分析】〔1〕通过电路中电流的大小可以探究电阻的大小；
〔2〕当接入电路的导体的材料和横截面积相同时，可以探究电阻和长度的关系；
〔3〕当探究电阻和导体横截面积的关系时，需要选择材料和长度相同的导体进行实验。

25.【解析】【解答】〔1〕根据电压和电流计算电阻为；
〔2〕根据乙图，当电压表测量两个相同灯泡的电压时，示数为1.8V，每个灯泡的分压为0.9V，根据表格，当灯泡两端的电压为0.9V时，电流为0.18A。
【分析】〔1〕根据电压和电流的比值计算电阻；
〔2〕串联电路中总电压等于各用电器电压之和，结合不同电压时的电流分析电流大小。

26.【解析】【解答】〔1〕进行测量灯泡功率实验时，闭合开关前，滑片在最右端，即B端；
〔2〕当移动滑片，电流表和电压表示数不变且示数较小，那么滑动变阻器接了下面的两个接线柱；
〔3〕当灯泡的两端的电压为2V时，假设使灯泡正常发光，需要减小电阻，滑片向A端滑动，根据电流表示数，读取电流为0.24A，灯泡的电功率为P=UI=2.5V×0.24A=0.6W；
〔4〕探究电流和电阻关系时，更换的定值电阻越大，滑动变阻器接入的电阻越大，当接入滑动变阻器最大电阻时，电路中电流为， 定值电阻处的最大值为。
【分析】〔1〕滑动变阻器的滑片在阻值最大处，可以保护电路；
〔2〕假设滑动变阻器接同下时，移动滑片都电路没影响；
〔3〕根据电流表选择的量程和指针位置读取电流，利用电压和电流的比值计算电功率的大小；
〔4〕根据串联电路总电压等于各用电器电压之和，结合电压和电阻的比值计算电流，再利用电压和电流的比值计算电阻。
