物理九年级上册7.4 并联电路课后测评

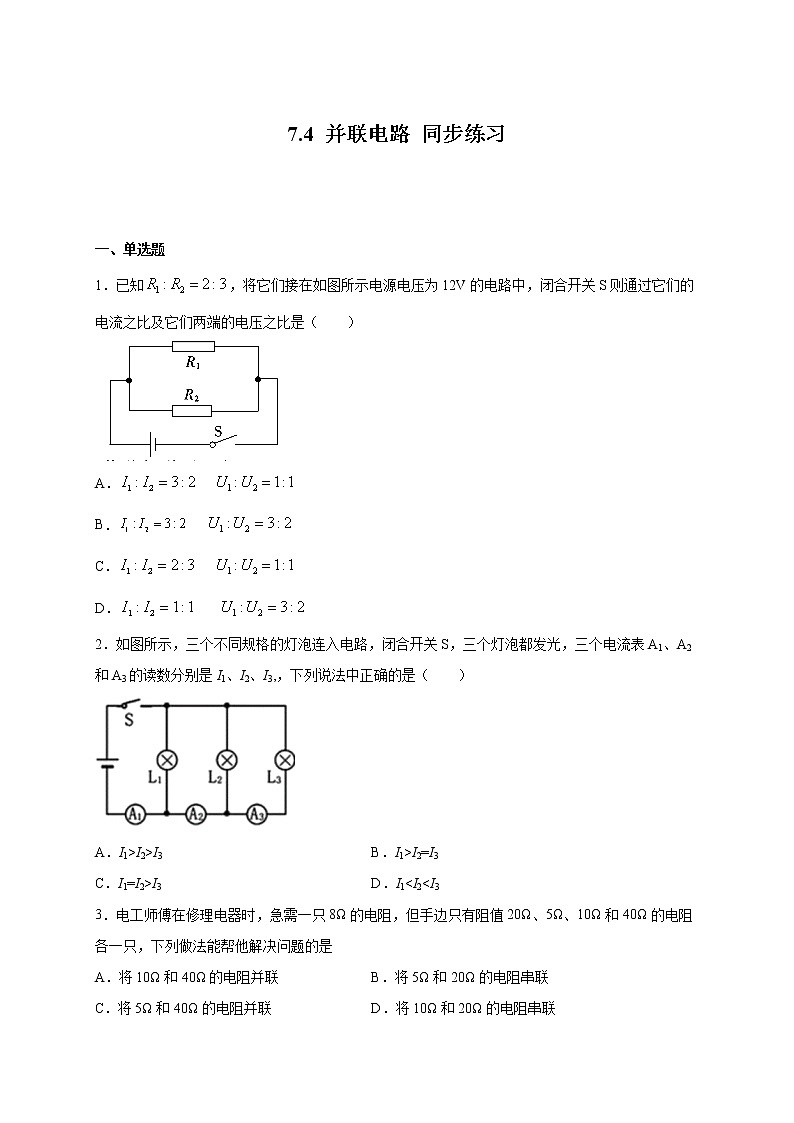

7.4 并联电路 同步练习

一、单选题

1．已知，将它们接在如图所示电源电压为12V的电路中，闭合开关S则通过它们的电流之比及它们两端的电压之比是（　　）

A．

B．

C．

D．

2．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（　　）

A．I1>I2>I3 B．I1>I2=I3

C．I1=I2>I3 D．I1<I2<I3

3．电工师傅在修理电器时，急需一只8Ω的电阻，但手边只有阻值20Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮他解决问题的是

A．将10Ω和40Ω的电阻并联 B．将5Ω和20Ω的电阻串联

C．将5Ω和40Ω的电阻并联 D．将10Ω和20Ω的电阻串联

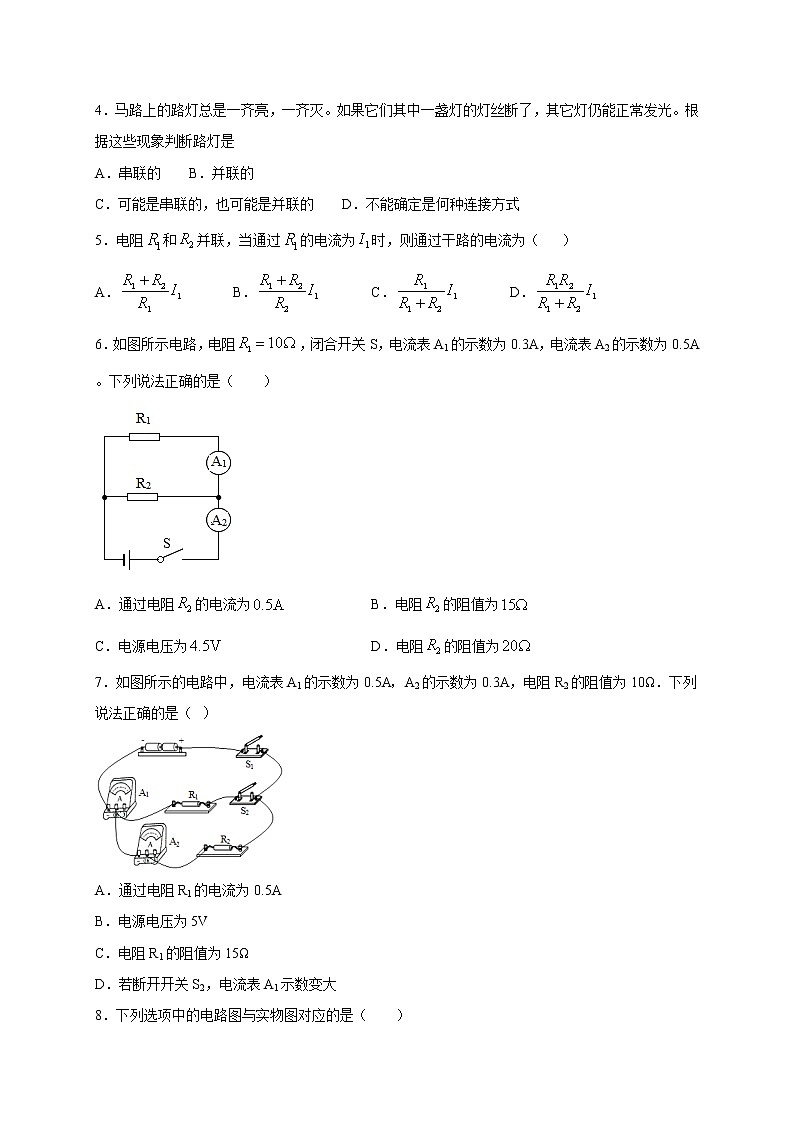

4．马路上的路灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光。根据这些现象判断路灯是

A．串联的    B．并联的

C．可能是串联的，也可能是并联的    D．不能确定是何种连接方式

5．电阻和并联，当通过的电流为时，则通过干路的电流为（    ）

A． B． C． D．

6．如图所示电路，电阻，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A。下列说法正确的是（　　）

A．通过电阻的电流为 B．电阻的阻值为

C．电源电压为 D．电阻的阻值为

7．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（  ）

A．通过电阻R1的电流为0.5A

B．电源电压为5V

C．电阻R1的阻值为15Ω

D．若断开开关S2，电流表A1示数变大

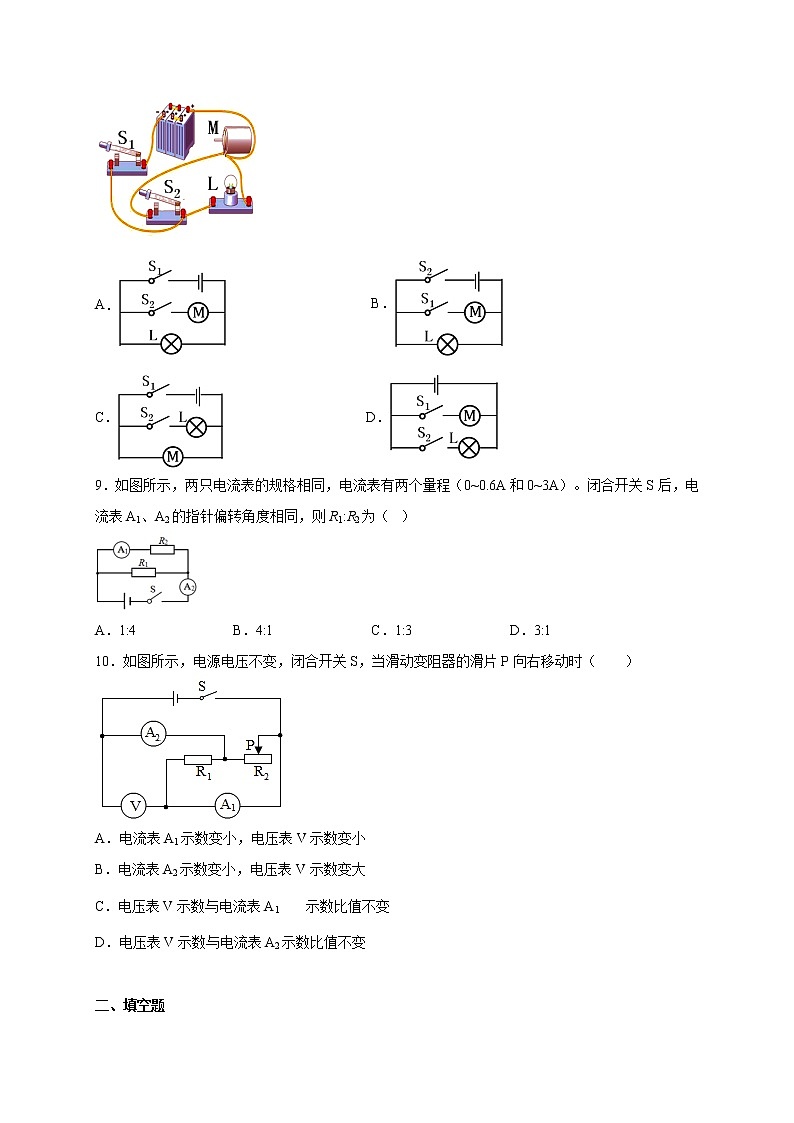

8．下列选项中的电路图与实物图对应的是（　　）

A．     B．

C．                    D．

9．如图所示，两只电流表的规格相同，电流表有两个量程（0~0.6A和0~3A）。闭合开关S后，电流表A1、A2的指针偏转角度相同，则R1:R2为（  ）

A．1:4 B．4:1 C．1:3 D．3:1

10．如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P向右移动时（　　）

A．电流表A1示数变小，电压表V示数变小

B．电流表A2示数变小，电压表V示数变大

C．电压表V示数与电流表A1示数比值不变

D．电压表V示数与电流表A2示数比值不变

二、填空题

11．有两个电阻R1＝2Ω，R2＝3Ω，若把它们串联接入电路中，总电阻是________Ω，R1和R2两端电压之比U1:U2＝__________；若把它们并联接入电路中，流过R1和R2的电流之比I1:I2＝________。

12．如图所示的电路中，甲、乙两个导体长度同、材料和横截面积不同。已知S甲<S乙。闭合开关后，通过甲、乙的电流相同，则甲、乙两端的电压U甲_____U乙，电阻R甲_____R乙（两空均选填“大于”、“小于”或“等于”）。

13．如图1所示电路中，闭合开关S，三只电表的示数分别如图2所示，则定值电阻R1的阻值是_________Ω，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将______，电压表V的示数与电流表A2的示数之比将______（后两空选填“变大”、“变小”或“不变”）。

14．如图所示，当开关S闭合后，电流表A1和A2的示数之比为3∶2，则通过R1和R2的电流之比为________，R1和R2的阻值之比为________。

15．如图是电阻A、B的I-U图象．B的阻值是_______Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时，A和B两端的总电压是 ________V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时，则A两端的电压是 _________V．

三、计算题

16．如图甲所示电路，当开关S闭合后，两电流表的指针偏转角度均如图乙所示。已知灯L1的阻值为10Ω，请计算：

(1)灯L2的阻值；

(2)电路的总电阻。

17．如图所示，已知R1的阻值是10Ω．当闭合S1、断开S2时，电流表的示数是0.6A；当S1、S2均闭合时，电流表的示数是0.9A．求：

（1）电源两端的电压；

（2）电阻R2阻值．

四、实验题

18．小其同学根据图甲的电路图，探究“并联电路中电压关系”。

(1)实验中应选择______（选填“相同”或“不同”）规格的小灯泡 L1、L2 连接电路；

(2)正确连接电路后，小其测出灯泡 L1 和 L2两端的电压分别是 2.6V 和 2.7V，测量电源两端电压时电压表示数如图乙所示，则电源两端电压是______V，分析数据发现三次测量值有差异，该同学认为可能是以下原因造成的，你认为其中合理的说法是______。

A．测量电压有误差

B．灯泡实际功率不同

C．越靠近电源，电压越大

19．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：

方法一∶改变电源电压

方法二∶更换其中一条支路中的灯泡（规格不同）

(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。测量过程中，电流表出现图3中的实验现象说明_________；

(2)该同学表格设计中存在的不足之处是∶_____________；

(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；

(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

参考答案

1．A

2．A

3．A

4．B

5．B

6．B

7．C

8．A

9．A

10．C

11．5    2:3    3:2

12．等于    等于

13．9    变小    变大

14．1：2    2：1

15．10    4.5    2.0

16．(1)2.5Ω；(2) 2Ω

17．（1）6V；（2）20Ω．

18．不同    2.8    A

19．d    断开    电流表正负接线柱接反    电流没有单位    一    各支路电流之和    0.1
