初中物理人教版九年级全册第二十章 电与磁综合与测试课后作业题
展开
这是一份初中物理人教版九年级全册第二十章 电与磁综合与测试课后作业题，共6页。试卷主要包含了选择题，填空题，实验题等内容，欢迎下载使用。
1.首先发现电流磁效应的科学家是（ ）
A．法拉第 B．奥斯特 C．牛顿 D．托里拆利
2.关于磁体和磁场，以下说法中错误的是（ ）
A．悬挂起来的小磁针静止时，小磁针的S极指向地理的南极附近
B．磁体之间的相互作用力是通过磁场而发生的
C．铁、锌、铝、锡等金属材料都能够被磁化
D．通电导体周围一定存在磁场
3. 如图为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是（ ）
A．电烙铁 B．电铃 C．发电机 D．电动机
4.如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
甲
乙
丙
丁
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
5.法拉第发现的电磁感应现象，是物理学史上的一个伟大发现，它使人类从蒸汽机时代步入了电气化时代．下列设备中，根据电磁感应原理制成的是（ ）
A．汽油机 B．发电机 C．电动机 D．电熨斗
a
b
N
S
6.回顾如图所示“什么情况下磁可以生电”的探究过程，你认为以下说法正确的是（ ）
A.让导线在磁场中静止，蹄形磁铁的磁性越强，电流表指针偏转角度越大
B.用匝数较多的线圈代替单根导线，且使线圈在磁场中静止，这时电流表指针偏转角度大些
C.蹄形磁铁固定不动，使导线沿水平方向运动时，电流表指针会发生偏转
D.蹄形磁铁固定不动，使导线沿竖直方向运动时，电流表指针会发生偏转
7.一根长直铜导线在靠近一个原来静止的小磁针的过程中，下列说法正确的是（ ）
A．小磁针不动，导线不可能有电流通过
B．小磁针发生转动，导线一定通有电流
C．小磁针发生转动，导线不一定通有电流
D．小磁针不动，导线一定没有电流通过
8.一根钢条靠近磁针的磁极，磁针被吸引过来，则（ ）
A．钢条一定具有磁性
B．钢条一定没有磁性
C．钢条可能有磁性，也可能没有磁性
D．条件不足，无法判断
二、填空题
9.磁极间有力的作用。同名磁极 ，异名磁极 。
10.实验表明，通电螺线管外部的磁场和 周围的磁场十分相似，改变通电螺线管中的电流方向，通电螺线管的磁极将 ，这表明通电螺线管的磁极跟 有关，它们间的关系遵循 定则。
11.两个形状相同的电磁铁，如果绕线的匝数相同，电流越大，磁性越 ；如果电流的大小相同，绕线的匝数越多，磁性越 。
12.闭合电路中的 ，在磁场中做 磁感线运动时，电路中有电流产生。产生的电流叫 电流。
13.交流发电机是利用 的原理制成的，它发出的交变电流的大小、方向都在做周期性变化，我国供生产和生活用的交流电的频率 HZ。
14. 扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 力作用，从而带动与线圈相连的纸盆 ，于是扬声器就发出了声音。
15.人类大量使用电能主要归功于物理学上两项划时代的发明和创造，一是18世纪中期至19世纪发明的 。二是19世纪初英国科学家法拉第发现的 。
16. 如图虚线框内的装置叫 ，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向 （填“左”或“右”）移动，或者适当 （填“增大”或“减小”）控制电路的电源电压。
三、实验题
17. 如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和小磁针静止时的N极。
18. 如下图所示的通电螺线管电路中，电流表的示数正常，请标出通电螺线管的N、S极。
19.如图是小南同学探究“通电直导线周围的磁场”的实验装置。
（1）闭合开关，小南看到小磁针偏转，认为它一定受到力的作用，他判断的理由是 ；
（2）改变直导线中的电流方向，小磁针的偏转方向 （填“改变”或“不改变”）；
（3）上述实验表明：通电直导线周围存在磁场其方向与电流方向 （填“有关”或“无关”）；
（4）如果实验中小磁针偏转不明显，请提供一条改进的建议 。
20.如图是探究“导体在磁场中运动时产生感应电流的条件”的实验装置，铜棒ab通过导线连接在电流表的两个接线柱上。
（1）要使电流表指针发生偏转，一种可行的操作是 。
（2）要使电流表指针偏转方向发生改变，可以采取两种方法。
方法一： ；
方法二： 。
（3）利用该实验原理可以制成 （填“发电机”或“电动机”）。
【答案与解析】
1.【答案】B
【解析】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场。故选B。
2. 【答案】C
【解析】A、小磁针在地磁场的作用下要指向南北方向，其中指南的叫南极，故A的说法正确，不合题意；B、磁体之间的作用力都是通过磁场而发生的，故B的说法正确，不合题意；C、只有磁性材料才能够被磁化，而锌铝锡等金属不是磁性材料，所以不能被磁化，故C的说法错误，符合题意；D、根据电流的磁效应可知，通电导体周围一定存在磁场的说法是正确的，故D不合题意。
3.【答案】D
【解析】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A、电烙铁是利用电流的热效应制成的，与电流表的工作原理无关，故A错误。
B、电铃是利用电流的磁效应制成的，与电流表的制成原理无关，故B错误。
C、发电机是利用电磁感应现象制成的，与电流表的制成原理无关，故C错误。
D、电动机是利用通电线圈在磁场中受力而转动的理论制成的，故D正确。
4.【答案】C
【解析】图甲是演示磁场对电流作用的实验装置，故A不符合题意；图乙是研究电磁感应现象的实验装置，故B不合题意；图丙是演示电流的磁效应的实验装置，故C符合题意；图丁是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故D不合题意，故选C。
5.【答案】B
【解析】A、汽油机是内燃机，是燃料燃烧产生的内能转化为机械能的装置，故A错误。B、发电机是利用电磁感应现象，把机械能转化为电能的装置，故B正确。C、电动机是利用通电线圈在磁场中受力转动的原理制成的，故C错误。D、电熨斗是利用电流的热效应工作的，故D错误。故选B。
6.【答案】C
【解析】解答本题应掌握产生感应电流的条件：闭合回路中的部分导体做切割磁感线的运动。A、当导线在磁场中静止时，磁性再强也不会产生感应电流，故A错误；B、线圈静止时，不会产生感应电流，故B错误；C、导体沿水平方向运动时，即导线做切割磁感线运动，故可产生电流，电流表指针发生偏转，故C正确；D、当导线沿竖直方向运动时，导线沿磁感线方向运动，故不切割磁感线，不会产生电流，故D错误；故选C。
7.【答案】B
【解析】若通电导体周围磁场磁性太弱，小磁针是不会有明显偏转。实验中当通电导体的方向应与小磁针静止时方向（即南北方向）一致时，小磁针将会发生明显偏转。A、若通电导体周围磁场磁性太弱，小磁针是不会有明显偏转，A错；B、只要小磁针发生转动，则说明一定有磁场存在，故导线中一定通有电流，B对；C、只要小磁针发生转动，则说明导线中一定通有电流，C错；D、若通电导体周围磁性太弱，小磁针是不会有明显偏转，D错。故选B。
8.【答案】C
【解析】（1）同名磁极相互排斥，异名磁极相互吸引；（2）排斥的具有同名磁极；吸引的可能是异名磁极，也可能是磁体吸引磁性材料。所以一根钢条靠近磁针的磁极，磁针被吸引过来．钢条可能是磁体，钢条和磁针的接触端是异名磁极相互吸引，钢条也可能不具有磁性，被磁体吸引造成的，故选C。
9.【答案】排斥；吸引
【解析】同名磁极相互排斥，异名磁极相互吸引。同名磁极和同种电荷都相互排斥，异名磁极和异种电荷相互吸引。注意区分磁极前的修饰词是“同名和异名”，电荷前的修饰词是“同种和异种”。
10.【答案】条形磁铁；改变；电流方向；右手螺旋
【解析】右手螺旋定则：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极，由内容知，通电螺线管外部的磁场和条形磁体的磁场一样，通电螺线管的两端相当于条形磁体的两个磁极，它们的极性跟电流的方向和线圈的绕法有关。
11.【答案】强；强
【解析】电磁铁的磁性强弱的影响因素：电流的大小，线圈匝数的多少．电流一定时，匝数越多，磁性越强。匝数一定时，电流越大，磁性越强。
12.【答案】一部分导体；切割；感应
【解析】电磁感应现象是指闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流的现象。产生的电流叫做感应电流。
13.【答案】电磁感应；50
【解析】解答本题需掌握：发电机是把机械能转化为电能的装置，它的原理是电磁感应现象；同时再结合我国交流电的频率解答即可交流发电机是利用电磁感应现象的原理制成的，其在工作过程中能量的；我国供生产和生活用的交流电的频率是50Hz。
14.【答案】磁场 振动
【解析】线圈中通电时，通电导线在磁场中受到力的作用，而电流大小方向的变换使得线圈所受到的力大小方向发生变化，而使线圈产生不同程度的拉伸收缩，从而带动纸盆振动发声。
15.【答案】热机；电磁感应规律
【解析】人类大规模利用电能主要依靠的两项发明和创造：一是18世纪中期至19世纪发明的热机，他们将燃料燃烧时产生的内能转化成机械能，使人类从化石能源中获得了动力。二是19世纪初法拉第发现的电磁感应规律，这一发现找到了将机械能转化为电能的途径。这两项发明和发现使人类大规模获取电能成为可能。
16.【答案】电磁继电器；右；减小
【解析】电磁继电器在电路中相当于开关，因此虚线框内的装置叫电磁继电器；根据题意可知，衔铁吸合需要的电流是一定的，即控制电路中的电流不变；要将空调启动的温度调高，则热敏电阻的阻值将减小，由I=U/（R热敏+R滑）可知，当电源电压一定时，热敏电阻越小，则滑动变阻器接入电路的阻值越大，即将滑片向右一定；当滑动变阻器的阻值一定时，热敏电阻越小，则电源电压需减小。
17.【答案】如图所示
【解析】因为磁感线总是从磁体的N极出来回到S极，所以图中左端的磁极为N极，右端的磁极为S极；根据同名磁极相互排斥，异名磁极相互吸引可知，靠近磁体S极的一端为小磁针的N极，如图所示。
18.【答案】
【解析】电流是从电流表的正接线柱流入，负接线柱流出，故根据右手螺旋定则得出通电螺线管的左端为N极，右端为S极。
19.【答案】（1）力是改变物体运动状态的原因；（2）改变；（3）有关（4）增大导线中的电流。
【解析】（1）小磁针由静止变为运动，运动状态发生了改变，所以它一定受到力的作用，因为力是改变物体运动状态的原因（2）电流的磁场方向与电流的方向有关，因此，当电流方向改变时，其磁场的方向也要改变，所以小磁针的受力方向也随之改变（3）这个实验就是奥斯特实验，根据奥斯特实验的相关知识可知：通电导体周围存在磁场，且磁场的方向与电流的方向有关（4）因为电流的磁场强弱与电流的大小有关，所以要增大电流的磁场，可以增大导体中的电流。
20.【答案】（1）ab水平向左（右）运动；（2）调换N极、S极位置（或改变磁场方向）；改变ab运动方向；（3）发电机
【解析】（1）要产生感应电流，必须同时满足两个条件：电路是闭合的；导体做切割磁感线运动。因此要使电流表指针发生偏转，铜棒ab需向左或向右做切割磁感线运动。（2）要使电流表指针偏转方向发生改变，即改变流入电流表的电流方向，也就是要改变感应电流的方向，可以从影响感应电流方向的两个因素考虑，只改变其中一个因素时，感应电流的方向就会发生改变；故调换N极S极位置可改变磁场方向，或改变ab的运动方向。（3）发电机是靠导线切割磁感线产生电流的，与图示实验原理相同；电动机是通电导线在磁场中受力而工作的，因此原理相同的是发电机。
1.首先发现电流磁效应的科学家是（ ）
A．法拉第 B．奥斯特 C．牛顿 D．托里拆利
2.关于磁体和磁场，以下说法中错误的是（ ）
A．悬挂起来的小磁针静止时，小磁针的S极指向地理的南极附近
B．磁体之间的相互作用力是通过磁场而发生的
C．铁、锌、铝、锡等金属材料都能够被磁化
D．通电导体周围一定存在磁场
3. 如图为实验室常用电流表的内部结构图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是（ ）
A．电烙铁 B．电铃 C．发电机 D．电动机
4.如图所示的四个图的装置可以用来演示物理现象，则下列表述正确的是（ ）
甲
乙
丙
丁
A．图甲可用来演示电磁感应现象
B．图乙可用来演示磁场对电流的作用
C．图丙可用来演示电流的磁效应
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
5.法拉第发现的电磁感应现象，是物理学史上的一个伟大发现，它使人类从蒸汽机时代步入了电气化时代．下列设备中，根据电磁感应原理制成的是（ ）
A．汽油机 B．发电机 C．电动机 D．电熨斗
a
b
N
S
6.回顾如图所示“什么情况下磁可以生电”的探究过程，你认为以下说法正确的是（ ）
A.让导线在磁场中静止，蹄形磁铁的磁性越强，电流表指针偏转角度越大
B.用匝数较多的线圈代替单根导线，且使线圈在磁场中静止，这时电流表指针偏转角度大些
C.蹄形磁铁固定不动，使导线沿水平方向运动时，电流表指针会发生偏转
D.蹄形磁铁固定不动，使导线沿竖直方向运动时，电流表指针会发生偏转
7.一根长直铜导线在靠近一个原来静止的小磁针的过程中，下列说法正确的是（ ）
A．小磁针不动，导线不可能有电流通过
B．小磁针发生转动，导线一定通有电流
C．小磁针发生转动，导线不一定通有电流
D．小磁针不动，导线一定没有电流通过
8.一根钢条靠近磁针的磁极，磁针被吸引过来，则（ ）
A．钢条一定具有磁性
B．钢条一定没有磁性
C．钢条可能有磁性，也可能没有磁性
D．条件不足，无法判断
二、填空题
9.磁极间有力的作用。同名磁极 ，异名磁极 。
10.实验表明，通电螺线管外部的磁场和 周围的磁场十分相似，改变通电螺线管中的电流方向，通电螺线管的磁极将 ，这表明通电螺线管的磁极跟 有关，它们间的关系遵循 定则。
11.两个形状相同的电磁铁，如果绕线的匝数相同，电流越大，磁性越 ；如果电流的大小相同，绕线的匝数越多，磁性越 。
12.闭合电路中的 ，在磁场中做 磁感线运动时，电路中有电流产生。产生的电流叫 电流。
13.交流发电机是利用 的原理制成的，它发出的交变电流的大小、方向都在做周期性变化，我国供生产和生活用的交流电的频率 HZ。

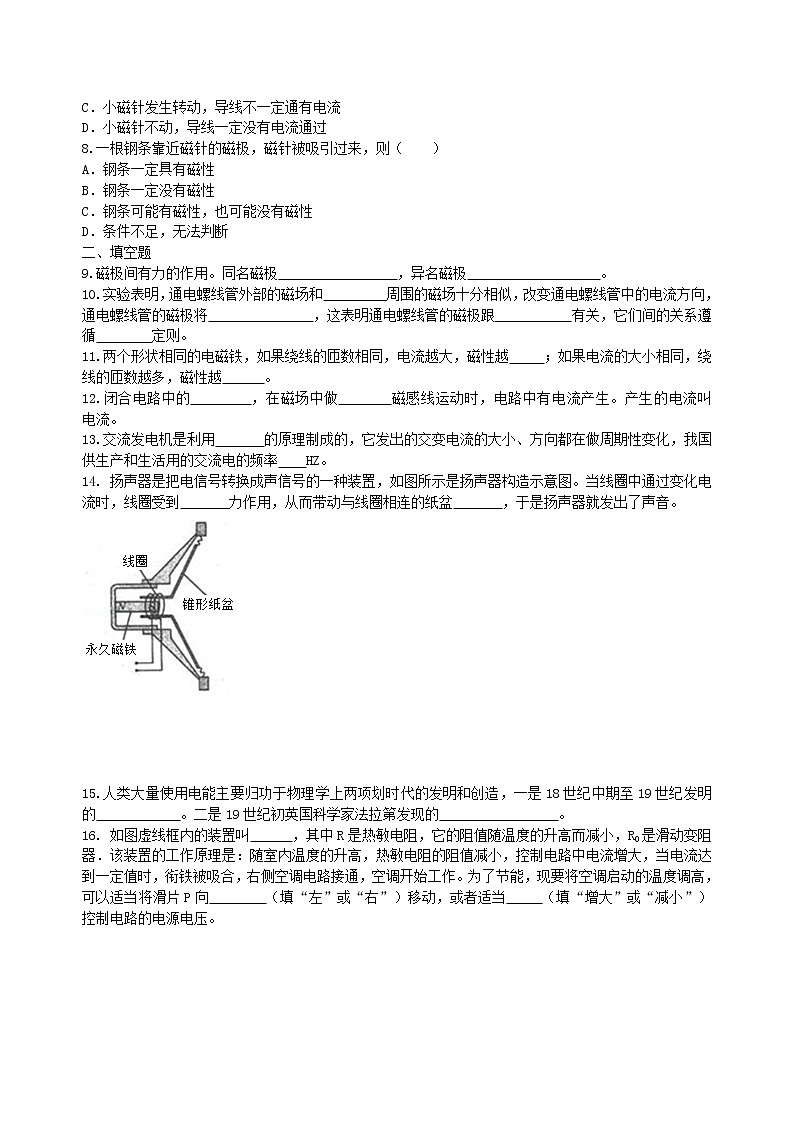

14. 扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图。当线圈中通过变化电流时，线圈受到 力作用，从而带动与线圈相连的纸盆 ，于是扬声器就发出了声音。
15.人类大量使用电能主要归功于物理学上两项划时代的发明和创造，一是18世纪中期至19世纪发明的 。二是19世纪初英国科学家法拉第发现的 。

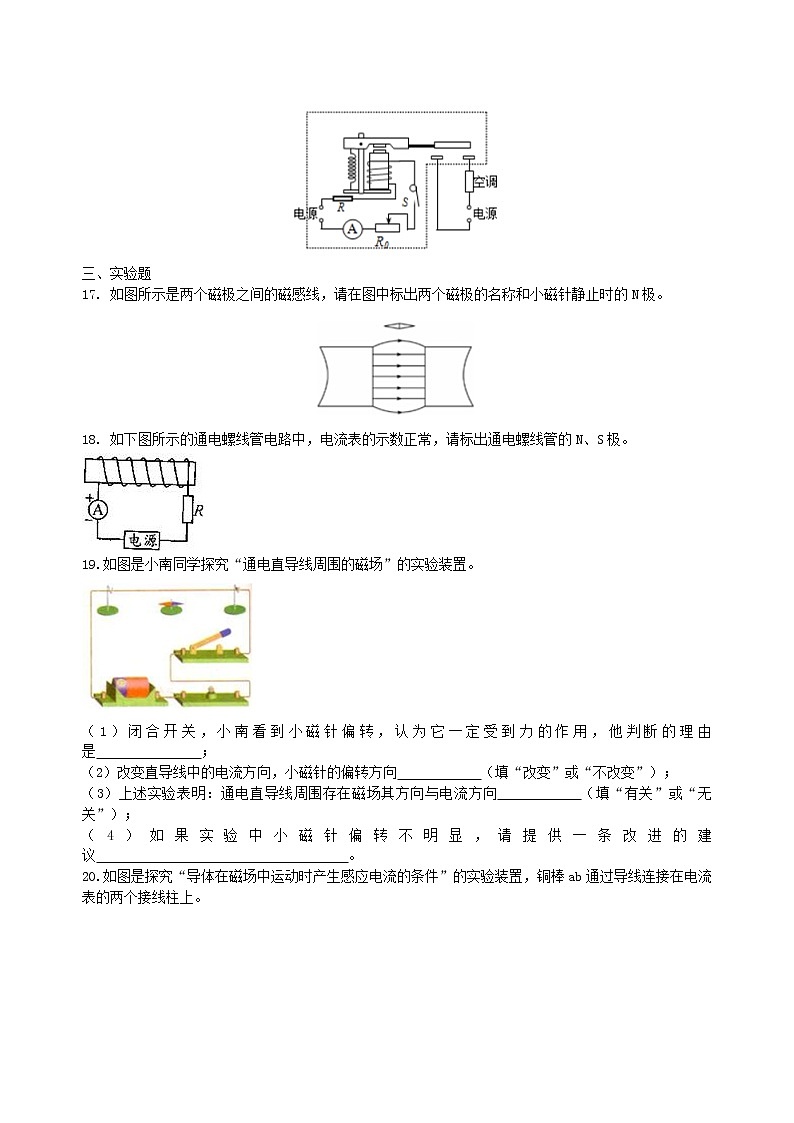

16. 如图虚线框内的装置叫 ，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向 （填“左”或“右”）移动，或者适当 （填“增大”或“减小”）控制电路的电源电压。
三、实验题
17. 如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和小磁针静止时的N极。
18. 如下图所示的通电螺线管电路中，电流表的示数正常，请标出通电螺线管的N、S极。
19.如图是小南同学探究“通电直导线周围的磁场”的实验装置。
（1）闭合开关，小南看到小磁针偏转，认为它一定受到力的作用，他判断的理由是 ；
（2）改变直导线中的电流方向，小磁针的偏转方向 （填“改变”或“不改变”）；
（3）上述实验表明：通电直导线周围存在磁场其方向与电流方向 （填“有关”或“无关”）；
（4）如果实验中小磁针偏转不明显，请提供一条改进的建议 。
20.如图是探究“导体在磁场中运动时产生感应电流的条件”的实验装置，铜棒ab通过导线连接在电流表的两个接线柱上。
（1）要使电流表指针发生偏转，一种可行的操作是 。
（2）要使电流表指针偏转方向发生改变，可以采取两种方法。
方法一： ；
方法二： 。
（3）利用该实验原理可以制成 （填“发电机”或“电动机”）。
【答案与解析】
1.【答案】B
【解析】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场。故选B。
2. 【答案】C
【解析】A、小磁针在地磁场的作用下要指向南北方向，其中指南的叫南极，故A的说法正确，不合题意；B、磁体之间的作用力都是通过磁场而发生的，故B的说法正确，不合题意；C、只有磁性材料才能够被磁化，而锌铝锡等金属不是磁性材料，所以不能被磁化，故C的说法错误，符合题意；D、根据电流的磁效应可知，通电导体周围一定存在磁场的说法是正确的，故D不合题意。
3.【答案】D
【解析】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小。
A、电烙铁是利用电流的热效应制成的，与电流表的工作原理无关，故A错误。
B、电铃是利用电流的磁效应制成的，与电流表的制成原理无关，故B错误。
C、发电机是利用电磁感应现象制成的，与电流表的制成原理无关，故C错误。
D、电动机是利用通电线圈在磁场中受力而转动的理论制成的，故D正确。
4.【答案】C
【解析】图甲是演示磁场对电流作用的实验装置，故A不符合题意；图乙是研究电磁感应现象的实验装置，故B不合题意；图丙是演示电流的磁效应的实验装置，故C符合题意；图丁是演示电磁铁中线圈匝数的多少与磁性强弱的关系的实验装置，故D不合题意，故选C。
5.【答案】B
【解析】A、汽油机是内燃机，是燃料燃烧产生的内能转化为机械能的装置，故A错误。B、发电机是利用电磁感应现象，把机械能转化为电能的装置，故B正确。C、电动机是利用通电线圈在磁场中受力转动的原理制成的，故C错误。D、电熨斗是利用电流的热效应工作的，故D错误。故选B。
6.【答案】C
【解析】解答本题应掌握产生感应电流的条件：闭合回路中的部分导体做切割磁感线的运动。A、当导线在磁场中静止时，磁性再强也不会产生感应电流，故A错误；B、线圈静止时，不会产生感应电流，故B错误；C、导体沿水平方向运动时，即导线做切割磁感线运动，故可产生电流，电流表指针发生偏转，故C正确；D、当导线沿竖直方向运动时，导线沿磁感线方向运动，故不切割磁感线，不会产生电流，故D错误；故选C。
7.【答案】B
【解析】若通电导体周围磁场磁性太弱，小磁针是不会有明显偏转。实验中当通电导体的方向应与小磁针静止时方向（即南北方向）一致时，小磁针将会发生明显偏转。A、若通电导体周围磁场磁性太弱，小磁针是不会有明显偏转，A错；B、只要小磁针发生转动，则说明一定有磁场存在，故导线中一定通有电流，B对；C、只要小磁针发生转动，则说明导线中一定通有电流，C错；D、若通电导体周围磁性太弱，小磁针是不会有明显偏转，D错。故选B。
8.【答案】C
【解析】（1）同名磁极相互排斥，异名磁极相互吸引；（2）排斥的具有同名磁极；吸引的可能是异名磁极，也可能是磁体吸引磁性材料。所以一根钢条靠近磁针的磁极，磁针被吸引过来．钢条可能是磁体，钢条和磁针的接触端是异名磁极相互吸引，钢条也可能不具有磁性，被磁体吸引造成的，故选C。
9.【答案】排斥；吸引
【解析】同名磁极相互排斥，异名磁极相互吸引。同名磁极和同种电荷都相互排斥，异名磁极和异种电荷相互吸引。注意区分磁极前的修饰词是“同名和异名”，电荷前的修饰词是“同种和异种”。
10.【答案】条形磁铁；改变；电流方向；右手螺旋
【解析】右手螺旋定则：让四指弯曲，跟螺线管中电流的方向一致，则大拇指指的方向是通电螺线管的N极，由内容知，通电螺线管外部的磁场和条形磁体的磁场一样，通电螺线管的两端相当于条形磁体的两个磁极，它们的极性跟电流的方向和线圈的绕法有关。
11.【答案】强；强
【解析】电磁铁的磁性强弱的影响因素：电流的大小，线圈匝数的多少．电流一定时，匝数越多，磁性越强。匝数一定时，电流越大，磁性越强。
12.【答案】一部分导体；切割；感应
【解析】电磁感应现象是指闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流的现象。产生的电流叫做感应电流。
13.【答案】电磁感应；50
【解析】解答本题需掌握：发电机是把机械能转化为电能的装置，它的原理是电磁感应现象；同时再结合我国交流电的频率解答即可交流发电机是利用电磁感应现象的原理制成的，其在工作过程中能量的；我国供生产和生活用的交流电的频率是50Hz。
14.【答案】磁场 振动
【解析】线圈中通电时，通电导线在磁场中受到力的作用，而电流大小方向的变换使得线圈所受到的力大小方向发生变化，而使线圈产生不同程度的拉伸收缩，从而带动纸盆振动发声。
15.【答案】热机；电磁感应规律
【解析】人类大规模利用电能主要依靠的两项发明和创造：一是18世纪中期至19世纪发明的热机，他们将燃料燃烧时产生的内能转化成机械能，使人类从化石能源中获得了动力。二是19世纪初法拉第发现的电磁感应规律，这一发现找到了将机械能转化为电能的途径。这两项发明和发现使人类大规模获取电能成为可能。
16.【答案】电磁继电器；右；减小
【解析】电磁继电器在电路中相当于开关，因此虚线框内的装置叫电磁继电器；根据题意可知，衔铁吸合需要的电流是一定的，即控制电路中的电流不变；要将空调启动的温度调高，则热敏电阻的阻值将减小，由I=U/（R热敏+R滑）可知，当电源电压一定时，热敏电阻越小，则滑动变阻器接入电路的阻值越大，即将滑片向右一定；当滑动变阻器的阻值一定时，热敏电阻越小，则电源电压需减小。
17.【答案】如图所示
【解析】因为磁感线总是从磁体的N极出来回到S极，所以图中左端的磁极为N极，右端的磁极为S极；根据同名磁极相互排斥，异名磁极相互吸引可知，靠近磁体S极的一端为小磁针的N极，如图所示。
18.【答案】
【解析】电流是从电流表的正接线柱流入，负接线柱流出，故根据右手螺旋定则得出通电螺线管的左端为N极，右端为S极。
19.【答案】（1）力是改变物体运动状态的原因；（2）改变；（3）有关（4）增大导线中的电流。
【解析】（1）小磁针由静止变为运动，运动状态发生了改变，所以它一定受到力的作用，因为力是改变物体运动状态的原因（2）电流的磁场方向与电流的方向有关，因此，当电流方向改变时，其磁场的方向也要改变，所以小磁针的受力方向也随之改变（3）这个实验就是奥斯特实验，根据奥斯特实验的相关知识可知：通电导体周围存在磁场，且磁场的方向与电流的方向有关（4）因为电流的磁场强弱与电流的大小有关，所以要增大电流的磁场，可以增大导体中的电流。
20.【答案】（1）ab水平向左（右）运动；（2）调换N极、S极位置（或改变磁场方向）；改变ab运动方向；（3）发电机
【解析】（1）要产生感应电流，必须同时满足两个条件：电路是闭合的；导体做切割磁感线运动。因此要使电流表指针发生偏转，铜棒ab需向左或向右做切割磁感线运动。（2）要使电流表指针偏转方向发生改变，即改变流入电流表的电流方向，也就是要改变感应电流的方向，可以从影响感应电流方向的两个因素考虑，只改变其中一个因素时，感应电流的方向就会发生改变；故调换N极S极位置可改变磁场方向，或改变ab的运动方向。（3）发电机是靠导线切割磁感线产生电流的，与图示实验原理相同；电动机是通电导线在磁场中受力而工作的，因此原理相同的是发电机。
