2018中考物理一轮复习真题练习：考点3光的直线传播、光的反射

这是一份2018中考物理一轮复习真题练习：考点3光的直线传播、光的反射，共28页。

一．选择题（共20小题）
1．（2017•沈阳）雷雨天，电闪雷鸣，关于其中物理知识的说法中正确的是（ ）
A．堵上耳朵听到雷声变小，这是在传播过程中减弱噪声
B．我们能分辨雷声和雨声，主要是依据它们的响度不同
C．我们先看见是闪电，后听到雷声，这表明光比声音传播得快
D．我们听到的雷声是电磁波
2．（2017•衢州）如图现象由光的直线传播造成的是（ ）

A． 水中的鸡蛋变“大” B． 鸟的倒影

C． 水中的鱼看起来变“浅” D． 墙壁上出现手影
3．（2016•莆田）阳光灿烂的日子，在茂密的树林下，常能在地上见到许多圆形的光斑，这些光斑是（ ）
A．太阳的虚像B．太阳的实像C．树叶的影子D．树叶的实像
4．（2016•枣庄）阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（ ）
A．树叶的实像B．树叶的虚像C．太阳的实像D．太阳的虚像
5．（2016•呼和浩特）自然界中有许多有趣的光现象，下列光现象中，属于光沿直线传播的是（ ）
A．空游泳池中注水后，看起来变浅了
B．平静的湖面上倒映着岸边的景物
C．开凿隧道时，工人们用激光束引导掘进机
D．雨后的天空中，出现了一道彩虹
6．（2017•江西）如图乙所示，是小安同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则所观察到的像是（ ）
A．B．C．D．
7．（2017•舟山）黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡．以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A．B．C．D．
8．（2017•南充）下列现象中，属于光的反射的是（ ）
A．形影不离B．海市蜃楼C．日食月食D．镜花水月
9．（2017•桂林）“一道残阳铺水中，半江瑟瑟半江红．”是白居易的诗句，诗里描绘的太阳在水中的像属于（ ）
A．色散现象B．透镜成像C．小孔成像D．平面镜成像

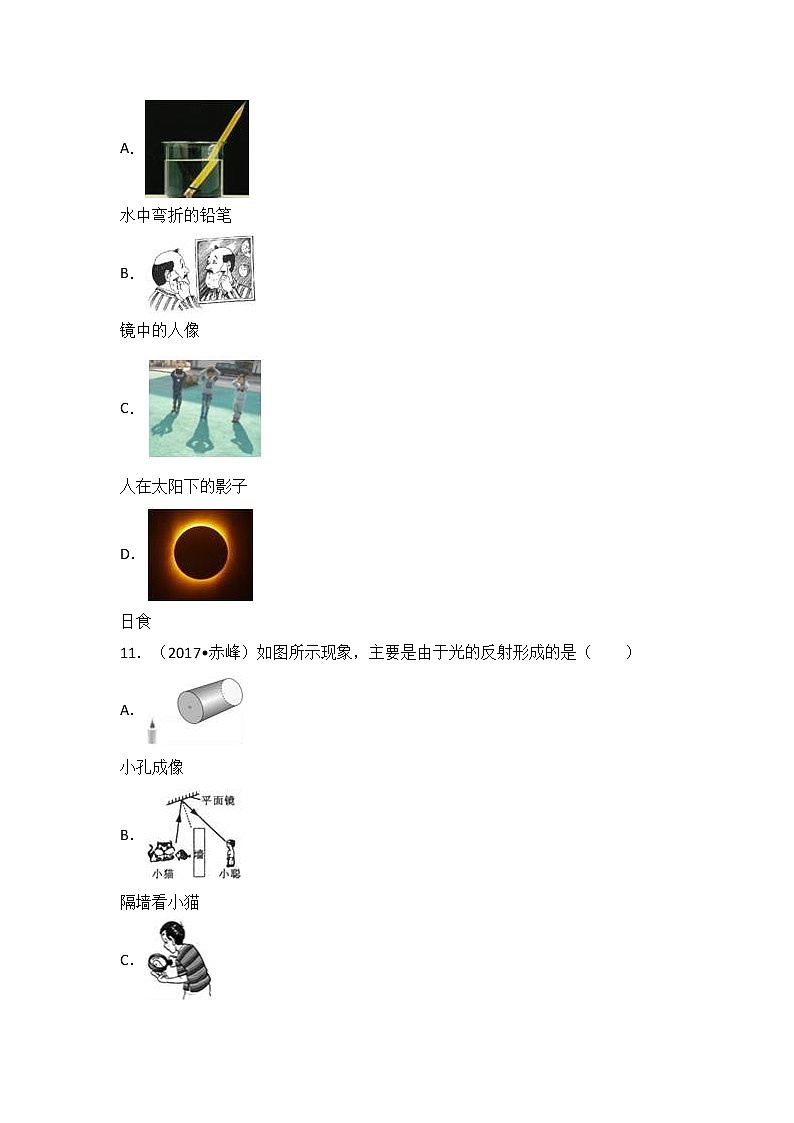

10．（2017•衡阳）如图所示的光现象中，由于光的反射形成的是（ ）
A．
水中弯折的铅笔
B．
镜中的人像
C．
人在太阳下的影子
D．
日食
11．（2017•赤峰）如图所示现象，主要是由于光的反射形成的是（ ）
A．
小孔成像
B．
隔墙看小猫
C．
用放大镜看指纹
D．
海市蜃楼
12．（2017•长春）下列现象中，由于光的反射形成的是（ ）
A．
筷子在水中“折断”
B．
透过玻璃砖看笔
C．
用放大镜看字母
D．
鸭子在水中的倒影
13．（2017•遵义）中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（ ）
A．楼台倒影入池塘B．风吹草低见牛羊
C．潭清疑水浅D．云生结海楼
14．（2017•泰安）下列成语所反映的情景中，属于光的反射现象的是（ ）
A．水中捞月B．坐井观天C．一叶障目D．海市蜃楼
15．（2017•义乌市）坐公交车时，看到同方向行驶的轿车玻璃窗上出现连续横移的字，拍摄了其中两字，如图．关于这两字写在哪辆车上，从车头向车尾看，字的顺序是（ ）
A．轿车上 中兴B．轿车上 兴中
C．公交车上 中兴D．公交车上 兴中
16．（2017•临沂）关于平面镜成像的特点及其实验探究，下列说法正确的是（ ）
A．使用光屏是为了验证平面镜所成像的虚实
B．将蜡烛靠近玻璃板的同时像将远离玻璃板
C．做多次实验获得多组数据是为了减小误差
D．平面镜成像的大小与物体到平面镜的距离有关
17．（2017•益阳）如图所示，一把透明塑料尺子放在平面镜前一定距离处，则尺子在平面镜中所成的像是下图中的（ ）
A．B．C．D．
18．（2017•潍坊）小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距（ ）
A．30cmB．60cmC．90cmD．120cm
19．（2017•黔西南州）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（ ）
A．蜡烛在玻璃板中成的是实像
B．蜡烛在玻璃板中成的像比实物大
C．蜡烛移近玻璃板时，像会远离玻璃板
D．蜡烛与它的像到玻璃板的距离相等
20．（2016•山西）在资治通鉴中记载“人以铜为镜，可以正衣冠；以古为镜，可以见兴替”．表明我们的祖先就会用磨光的铜面做镜面，观察自己的像．人在铜镜中所成的像是（ ）
A．缩小的实像B．等大的实像C．放大的虚像D．等大的虚像

二．填空题（共8小题）
21．（2017•株洲）如图为2016年11月14日出现的超级月亮，它看起来比平常大14%，而亮度提高了3成，超级月亮 （填“是”或“不是”）光源．它的视角比平常要 （填“大”或“小”）
22．（2016•湘西州）入夏后，江南进入多雨季节，应注意防汛防雷．下雨时常伴随着打雷和闪电发生，但我们总是先看到闪电后听到雷声，这说明光比声音传播的 （选填“快”或“慢”）．
23．（2017•天津）一束平行光与镜面成30°角射到平面镜上，反射角大小是 ，人迎着反射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了 （选填“镜面反射”或“漫反射”）。
24．（2017•河北）由于光在电影屏幕上发生 ，所以人们能从不同方向看到屏幕上的像．小明想用一块平面镜使水平面成30°角的太阳光竖直射入井中（如图所示），则反射光线与入射光线的夹角为 ，在图中画出平面镜的位置并标出镜面与水平面夹角的度数．
25．（2017•无锡）用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜 ，并保持硬纸板A、B两部分在 ，为了探究反射角与入射角的大小关系，需要多次改变 ．
26．（2017•贵港）探究平面成像的特点的实验需要的器材；两支相同的蜡烛、一块 、支架、一张纸、一个光屏、 及火柴．实验情况如图所示，放在“烛焰”上的手指 被烧痛（选填“会”或“不会”）．
27．（2017•绵阳）涪江水面平静，两岸河堤高出水面1m，河堤上一棵树高4m，这棵树在涪江水中的像高 m；小明同学站在树的对岸河堤上，他的眼睛与树尖的距离为d树，与树尖在涪江水中像的距离为d像，则d树 d像（选填“＞”、“＜”或“=”）．
28．（2017•郴州）小明同学身高165 cm，站在竖置放置的平面镜前，从平面镜中看到挂钟的指针如图所示．由此可知，他在平面镜中的像高为 cm，挂钟显示的实际时间是 ．

三．作图题（共4小题）
29．（2017•成都）如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角．
30．（2017•东营）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．
31．（2017•鄂尔多斯）请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．
32．（2017•岳阳）作出图中物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）．

四．实验探究题（共2小题）
33．（2017•哈尔滨）小明和小聪在探究光的反射规律，实验装置如图所示．
（1）∠FON是 角（选填“入射”或“反射”）．
（2）一束光沿EO射到镜面，在纸板上会看到反射光OF．若沿着FO的方向再入射一束光，它的反射光沿OE方向射出，此现象说明 ．
（3）在研究反射角和入射角的关系时，收集数据如下表：
小明分析表中数据，得出 的结论．
小聪说，此结论不具有普遍性．请指出实验中的不足并加以改进 ．
34．（2017•吉林）如图是探究平面镜成像特点的实验装置．
（1）选择玻璃板代替平面镜进行实验的目的是 ；
（2）选取完全相同的两支蜡烛进行实验是为了比较像与物的 关系；
（3）实验中移动蜡烛B，直至与蜡烛A的像完全重合，此时蜡烛A到玻璃板的距离是12cm，则蜡烛B到玻璃板的距离是 cm．

2018中考物理一轮复习真题练习
考点3光的直线传播、光的反射

一．选择题（共20小题）
1．（2017•沈阳）雷雨天，电闪雷鸣，关于其中物理知识的说法中正确的是（ ）
A．堵上耳朵听到雷声变小，这是在传播过程中减弱噪声
B．我们能分辨雷声和雨声，主要是依据它们的响度不同
C．我们先看见是闪电，后听到雷声，这表明光比声音传播得快
D．我们听到的雷声是电磁波
【解答】解：A、堵上耳朵听到雷声变小，这是在接收处减弱噪声，故A错误；
B、我们能分辨雷声和雨声，主要是依据它们的音色不同，故B错误；
C、因为光的传播速度远远高于声音的传播速度，所以雷雨天总是先看见闪电，后听到雷声，故C正确；
D、雷声是声音不是电磁波，故D错误．
故选C．

2．（2017•衢州）如图现象由光的直线传播造成的是（ ）

A． 水中的鸡蛋变“大” B． 鸟的倒影

C． 水中的鱼看起来变“浅” D． 墙壁上出现手影
【解答】解：A、水中的鸡蛋变“大”是光的折射现象，故A错误；
B、荷花在水中的倒影，是平面镜成像，属于光的反射现象，故B错误；
C、水中的鱼看起来变“浅”，是光的折射现象，故C错误；
D、人在屏幕上的影子，是光沿直线传播形成，故D正确；
故选D．

3．（2016•莆田）阳光灿烂的日子，在茂密的树林下，常能在地上见到许多圆形的光斑，这些光斑是（ ）
A．太阳的虚像B．太阳的实像C．树叶的影子D．树叶的实像
【解答】解：晴天在茂密树荫的地面上，常会看到许多圆形的光斑，这些光斑是由于光沿直线传播，通过小孔成的太阳的实像，所以光斑是太阳的形状，与孔的形状无关．因此不是树叶的像，也不是太阳的虚像，更不是树叶的影子．
故选B．

4．（2016•枣庄）阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（ ）
A．树叶的实像B．树叶的虚像C．太阳的实像D．太阳的虚像
【解答】解：树阴下的地面上出现的圆形光斑，是太阳光通过浓密的树叶中的小孔所成的太阳的像，是实像，是由光的直线传播形成的．
故选C．

5．（2016•呼和浩特）自然界中有许多有趣的光现象，下列光现象中，属于光沿直线传播的是（ ）
A．空游泳池中注水后，看起来变浅了
B．平静的湖面上倒映着岸边的景物
C．开凿隧道时，工人们用激光束引导掘进机
D．雨后的天空中，出现了一道彩虹
【解答】解：
A、注满水的游泳池，池底看起来变浅了，是由于光从水中斜射入空气中时，发生折射，故A不符合题意；
B、平静的水面能形成岸上景物清晰的像，是利用了光的反射，故B不符合题意；
C、开凿隧道用激光束引导掘进机，使掘进机沿直线前进，是利用光沿直线传播，故C符合题意；
D、雨后彩虹，是光的色散现象，是由光的折射形成的；故D不符合题意．
故选C．

6．（2017•江西）如图乙所示，是小安同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则所观察到的像是（ ）
A．B．C．D．
【解答】解：
根据潜望镜中使用的是两块平面镜；物体在上面平面镜中成正立、等大的虚像，这个虚像又在下面平面镜中成正立、等大的虚像．所以眼睛看到正立、等大的虚像．
故选：B．

7．（2017•舟山）黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡．以下对于“看到未点亮灯泡”所画的光路图，正确的是（ ）
A．B．C．D．
【解答】解：点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了未点亮的灯泡．
故选：D．

8．（2017•南充）下列现象中，属于光的反射的是（ ）
A．形影不离B．海市蜃楼C．日食月食D．镜花水月
【解答】解：A、形影不离中的影子，是由于光沿直线传播形成的，故A错误．
B、海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，故B错误；
C、日食月食是由于光沿直线传播形成的，故C错误；
D、镜花水月是指花在镜子中成像，月亮在水中成像，都属于平面镜成像，是光的反射造成的，故D正确；
故选D．

9．（2017•桂林）“一道残阳铺水中，半江瑟瑟半江红．”是白居易的诗句，诗里描绘的太阳在水中的像属于（ ）
A．色散现象B．透镜成像C．小孔成像D．平面镜成像
【解答】解：倒影是物体在水面发生反射形成的虚像，“一道残阳铺水中，半江瑟瑟半江红”，诗里描绘的太阳在水中的像，此现象如同平面镜成像．
故选D．

10．（2017•衡阳）如图所示的光现象中，由于光的反射形成的是（ ）
A．
水中弯折的铅笔
B．
镜中的人像
C．
人在太阳下的影子
D．
日食
【解答】解：A、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
B、镜中的人像，属于平面镜成像，是由于光的反射形成的，符合题意．
C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
D、日食是由于光沿直线传播形成的．日食是由于太阳、地球、月亮在同一直线上，月亮在中间挡住了全部或部分的太阳光便为日食，故与题意不符．
故选B．

11．（2017•赤峰）如图所示现象，主要是由于光的反射形成的是（ ）
A．
小孔成像
B．
隔墙看小猫
C．
用放大镜看指纹
D．
海市蜃楼
【解答】解：A、小孔成像，成的是物体倒立的像，像之所以是倒立的，就是因为光的直线传播造成的；不符合题意；
B、隔墙通过平面镜看小猫，属于平面镜成像，是由于光的反射形成的，符合题意．
C、用放大镜看指纹时，指纹变大了，属于凸透镜成像，是由于光的折射形成的，不符合题意；
D、海市蜃楼是光在沿直线方向传播时，在密度不均匀的空气层中，经过折射造成的结果，不符合题意．
故选B．

12．（2017•长春）下列现象中，由于光的反射形成的是（ ）
A．
筷子在水中“折断”
B．
透过玻璃砖看笔
C．
用放大镜看字母
D．
鸭子在水中的倒影
【解答】解：A、从水中筷子上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是筷子的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
B、透过玻璃砖看笔，笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，故属于光的折射现象，故与题意不符；
C、用放大镜看字母时，字母变大了，属于凸透镜成像，是由于光的折射形成的．故与题意不符；
D、平静水面上鸭子的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
故选D．

13．（2017•遵义）中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是（ ）
A．楼台倒影入池塘B．风吹草低见牛羊
C．潭清疑水浅D．云生结海楼
【解答】解：
A、“楼台倒影入池塘”属于平面镜成像，是由光的反射形成的，故A正确．
B、“风吹草低现牛羊”是由于光沿直线传播而形成的，故B错误．
C、“潭清疑水浅”是由于池底的光从水中斜射入空气中时发生折射，折射角大于入射角而形成的，故C错误．
D、“云生结海楼”是海市蜃楼现象，是由光的折射形成的，故D错误．
故选A．

14．（2017•泰安）下列成语所反映的情景中，属于光的反射现象的是（ ）
A．水中捞月B．坐井观天C．一叶障目D．海市蜃楼
【解答】解：A、水中捞月，属于平面镜成像，是由于光的反射形成的，符合题意．
B、坐井观天指在井中看到的天空只有井口那么大，这是光的直线传播造成的，不符合题意；
C、一叶障目，就是因为光是沿直线传播的缘故．不符合题意．
D、海市蜃楼是光在不均匀的大气中传播形成的光的折射现象，不符合题意．
故选A．

15．（2017•义乌市）坐公交车时，看到同方向行驶的轿车玻璃窗上出现连续横移的字，拍摄了其中两字，如图．关于这两字写在哪辆车上，从车头向车尾看，字的顺序是（ ）
A．轿车上 中兴B．轿车上 兴中
C．公交车上 中兴D．公交车上 兴中
【解答】解：因为是坐公交车时，看到同方向行驶的轿车玻璃窗上出现连续横移的字，拍摄了其中两字，根据平面镜成像可知，两个字是在公交车上，
由图知，这两个字是“中兴”根据平面镜成像特点之一：物像对称可知，从车头向车尾看，字的顺序是“兴中”．故D正确，ABC错误．
故选D．

16．（2017•临沂）关于平面镜成像的特点及其实验探究，下列说法正确的是（ ）
A．使用光屏是为了验证平面镜所成像的虚实
B．将蜡烛靠近玻璃板的同时像将远离玻璃板
C．做多次实验获得多组数据是为了减小误差
D．平面镜成像的大小与物体到平面镜的距离有关
【解答】解：
A、光屏能承接实像，虚像不能承接在光屏上，使用光屏是为了验证平面镜所成像的虚实，故A正确；
B、像与物到平面镜的距离相等，将蜡烛靠近玻璃板的同时像也会靠近玻璃板，故B错误；
C、做多次实验获得多组数据是为了得到普遍的规律，故C错误；
D、平面镜成像的大小与物体的大小有关，与物体到平面镜的距离无关，故D错误．
故选A．

17．（2017•益阳）如图所示，一把透明塑料尺子放在平面镜前一定距离处，则尺子在平面镜中所成的像是下图中的（ ）
A．B．C．D．
【解答】解：根据平面镜成像的原因特点可知，尺子在平面镜中的像是正立的等大的虚像，像与尺子关于镜面对称，故BD错误；
平面镜成像的大小与平面镜的大小无关，故A正确，C错误．
故选：A．

18．（2017•潍坊）小丽面向穿衣镜，站在镜前60cm处，镜中的像与她相距（ ）
A．30cmB．60cmC．90cmD．120cm
【解答】解：
在平面镜成像时，像距与物距是相等的，此时物距为60cm，则像距为60cm，那么镜中的像到小丽本人的距离为60cm+60cm=120cm．
故选D．

19．（2017•黔西南州）如图所示，在“探究平面镜成像特点”的实验中，下列叙述正确的是（ ）
A．蜡烛在玻璃板中成的是实像
B．蜡烛在玻璃板中成的像比实物大
C．蜡烛移近玻璃板时，像会远离玻璃板
D．蜡烛与它的像到玻璃板的距离相等
【解答】解：A、蜡烛在玻璃板中成的是虚像，该选项说法不正确；
B、蜡烛在玻璃板中成的像与实物等大，该选项说法不正确；
C、蜡烛移近玻璃板时，像会靠近玻璃板，该选项说法不正确；
D、蜡烛与它的像到玻璃板的距离相等，该选项说法正确．
故选D．

20．（2016•山西）在资治通鉴中记载“人以铜为镜，可以正衣冠；以古为镜，可以见兴替”．表明我们的祖先就会用磨光的铜面做镜面，观察自己的像．人在铜镜中所成的像是（ ）
A．缩小的实像B．等大的实像C．放大的虚像D．等大的虚像
【解答】解：磨光的铜面相当于平面镜，根据平面镜成像特点可知，人在铜镜中所成的像是正立等大的虚像．
故ABC错误，D正确．
故选D．

二．填空题（共8小题）
21．（2017•株洲）如图为2016年11月14日出现的超级月亮，它看起来比平常大14%，而亮度提高了3成，超级月亮 不是 （填“是”或“不是”）光源．它的视角比平常要 大 （填“大”或“小”）
【解答】解：①月亮只是反射了太阳光，本身不能发光，所以超级月亮不是光源．
②由于超级月亮看起来比平常大，所以它的视角比平常要大．
故答案为：不是；大．

22．（2016•湘西州）入夏后，江南进入多雨季节，应注意防汛防雷．下雨时常伴随着打雷和闪电发生，但我们总是先看到闪电后听到雷声，这说明光比声音传播的 快 （选填“快”或“慢”）．
【解答】解：闪电和雷声是同时发生的，在空气中声音的传播速度是340米/秒，光的传播速度是3×108米/秒，光的传播速度远大于声音的传播速度，经过相同的路程，光需要的时间短，声音需要的时间长，闪电先到达观察者，雷声后到达观察者，因此打雷时我们总是先看到闪电后听到雷声．
故答案为：快．

23．（2017•天津）一束平行光与镜面成30°角射到平面镜上，反射角大小是 60° ，人迎着反射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了 镜面反射 （选填“镜面反射”或“漫反射”）。
【解答】解：一束光与镜面成30°角入射在平面镜上，则入射角为90°﹣30°=60°．则其反射角也是60°，
光线射向平面镜，经平面镜反射后，平行射出，正好反射到有的人眼睛上，就得很刺眼，这种反射是镜面反射。而从某些方向上得到的反射光线较少，所以看到平面镜很暗。
故答案为：60°；镜面反射。

24．（2017•河北）由于光在电影屏幕上发生 漫反射 ，所以人们能从不同方向看到屏幕上的像．小明想用一块平面镜使水平面成30°角的太阳光竖直射入井中（如图所示），则反射光线与入射光线的夹角为 120° ，在图中画出平面镜的位置并标出镜面与水平面夹角的度数．
【解答】解：（1）银幕是凹凸不平的，平行光线入射到粗糙的银幕上，反射光线射向四面八方，进入不同方向的人的眼睛，不同方向的人们都能看到．因此光在银幕上发生漫反射；
（2）由于反射光线竖直射入井内，过入射点O竖直向下做出反射光线OB；然后作∠AOB的角平分线即为法线（ON）．
由图知：反射光线和入射光线的夹角∠AOB=30°+90°=120°；
则反射角∠BON=∠AOB=×120°=60°；作图如下：
°
故答案为：漫反射；120°；如上图．

25．（2017•无锡）用如图所示的装置探究光的反射定律．为了在硬纸板上同时呈现入射光束和反射光束，将平面镜水平放置后，带有刻度的白色硬纸板应与平面镜 垂直 ，并保持硬纸板A、B两部分在 同一平面内 ，为了探究反射角与入射角的大小关系，需要多次改变 入射光线AO的方向 ．
【解答】解：（1）如果实验中硬纸板放得没有与平面镜垂直，稍有倾斜，则当入射光贴着硬纸板射向镜面上的O点后，法线将会不在硬纸板上，所以在硬纸板上不能看到反射光线；
（2）当两块硬纸板在一个平面内时，可以看到入射光线和反射光线，将硬纸板F向后折转一个角度后，看不到反射光线，所以该实验的要求是保持硬纸板灯B两部分在同一个平面内；
（3）根据反射定律的内容可得，反射角等于入射角．因此多次改变入射光线AO的方向，发现反射光线也随之改变，观察并记录反射角与入射角的大小．可得出的结论为反射角等于入射角；
故答案为：（1）垂直；（2）同一平面内；（3）入射光线AO的方向．

26．（2017•贵港）探究平面成像的特点的实验需要的器材；两支相同的蜡烛、一块 玻璃板 、支架、一张纸、一个光屏、 刻度尺 及火柴．实验情况如图所示，放在“烛焰”上的手指 不会 被烧痛（选填“会”或“不会”）．
【解答】解：玻璃板是透明的，不但反射光成像，还能透光看到玻璃板后面的蜡烛，用玻璃板代替平面镜，其目的是为了确定像的位置，及物像的大小，保证实验效果．
实验中需要用刻度尺来测量物距和像距的关系；
根据平面镜成像特点可知，平面镜成的像是虚像，玻璃板另一侧没有蜡烛，所以放在“烛焰“上的手指 不会烧痛．
故答案为：玻璃板；刻度尺；不会．

27．（2017•绵阳）涪江水面平静，两岸河堤高出水面1m，河堤上一棵树高4m，这棵树在涪江水中的像高 4 m；小明同学站在树的对岸河堤上，他的眼睛与树尖的距离为d树，与树尖在涪江水中像的距离为d像，则d树 ＜ d像（选填“＞”、“＜”或“=”）．
【解答】解：河堤上一棵树高4m，在其像的高度也为4m；
小明站在树的对岸如图所示：
S'为树尖S在通过水面所成的像；
他的眼睛与树尖的距离为d树=AS，与树尖在涪江水中像的距离为d像=AS'，根据勾股定理可知，AS=，AS'=，由于OS＜OS'，则AS＜AS'，即d树＜d像．
故答案为：4；＜．

28．（2017•郴州）小明同学身高165 cm，站在竖置放置的平面镜前，从平面镜中看到挂钟的指针如图所示．由此可知，他在平面镜中的像高为 165 cm，挂钟显示的实际时间是 7：20 ．
【解答】解：
（1）根据平面镜成像特点可知，物和像大小相等；小明同学的身高是165cm，则他在平面镜中的像高也是165cm
（2）方法一：根据平面镜成像特点，即物像关于平面镜对称，作出平面镜中钟表指针的实际情况，如下图，可以看到钟表的实际时间是7：20．
方法二：把试卷翻过来，注意上下不要颠倒，直接从试卷的反面看钟表的实际时间是7：20．
故答案为：165；7：20．

三．作图题（共4小题）
29．（2017•成都）如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角．
【解答】解：过入射点O做出法线ON，已知入射光线与镜面的夹角为30°，则入射角等于90°﹣30°=60°，根据反射角等于入射角，在法线的右侧即可做出反射光线OB．如下图所示：
．

30．（2017•东营）如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．
【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；
由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：

31．（2017•鄂尔多斯）请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．
【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：
．

32．（2017•岳阳）作出图中物体AB在平面镜MN中所成的像A'B'（保留作图痕迹）．
【解答】解：
平面镜成像的特点，分别作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′和B′，即为AB在平面镜中的像．如图所示：

四．实验探究题（共2小题）
33．（2017•哈尔滨）小明和小聪在探究光的反射规律，实验装置如图所示．
（1）∠FON是 反射 角（选填“入射”或“反射”）．
（2）一束光沿EO射到镜面，在纸板上会看到反射光OF．若沿着FO的方向再入射一束光，它的反射光沿OE方向射出，此现象说明 在反射现象中，光路是可逆 ．
（3）在研究反射角和入射角的关系时，收集数据如下表：
小明分析表中数据，得出 反射角等于入射角 的结论．
小聪说，此结论不具有普遍性．请指出实验中的不足并加以改进 不足：只测量了一组入射角及对应的反射角的大小；改进：多次改变入射角的大小，测量并分析对应的反射角和入射角的大小，得出普遍规律 ．
【解答】解：（1）由图可知，∠FON是反射光线与法学的夹角，故∠FON是反射角；
（2）如果让光沿FO方向射到镜面，会发现反射光沿OE方向射出，这表明在反射现象中，光路是可逆的；
（3）分析表中数据，可得出反射角等于入射角的结论；
此结论不具有普遍性，实验中的不足：只测量了一组入射角及对应的反射角的大小；改进：多次改变入射角的大小，测量并分析对应的反射角和入射角的大小，得出普遍规律．
故答案为：（1）反射；（2）在反射现象中，光路是可逆的；（3）反射角等于入射角；不足：只测量了一组入射角及对应的反射角的大小；改进：多次改变入射角的大小，测量并分析对应的反射角和入射角的大小，得出普遍规律．

34．（2017•吉林）如图是探究平面镜成像特点的实验装置．
（1）选择玻璃板代替平面镜进行实验的目的是 便于确定像的位置 ；
（2）选取完全相同的两支蜡烛进行实验是为了比较像与物的 大小 关系；
（3）实验中移动蜡烛B，直至与蜡烛A的像完全重合，此时蜡烛A到玻璃板的距离是12cm，则蜡烛B到玻璃板的距离是 12 cm．
【解答】解：（1）用透明的玻璃板代替平面镜，在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体，便于确定像的位置．
（2）实验时采用两个完全相同的蜡烛，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以确定像的位置，同时也可以比较物像大小关系．
（3）根据平面镜的成像规律可知，像到镜面的距离与物体到镜面的距离相同，故像到镜面的距离与物体到镜面的距离相同12cm．
故答案为：（1）便于确定像的位置；（2）大小；（3）12．
入射角
反射角
30°
30°
入射角
反射角
30°
30°
