专题1.1 作图问题【重难热突破】八年级下册物理期末复习（人教版）（原卷及解析卷）

这是一份专题1.1 作图问题【重难热突破】八年级下册物理期末复习（人教版）（原卷及解析卷），文件包含专题11作图问题重难热突破八年级下册物理期末复习宝典人教版原卷版docx、专题11作图问题重难热突破八年级下册物理期末复习宝典人教版解析版docx等2份试卷配套教学资源，其中试卷共9页， 欢迎下载使用。

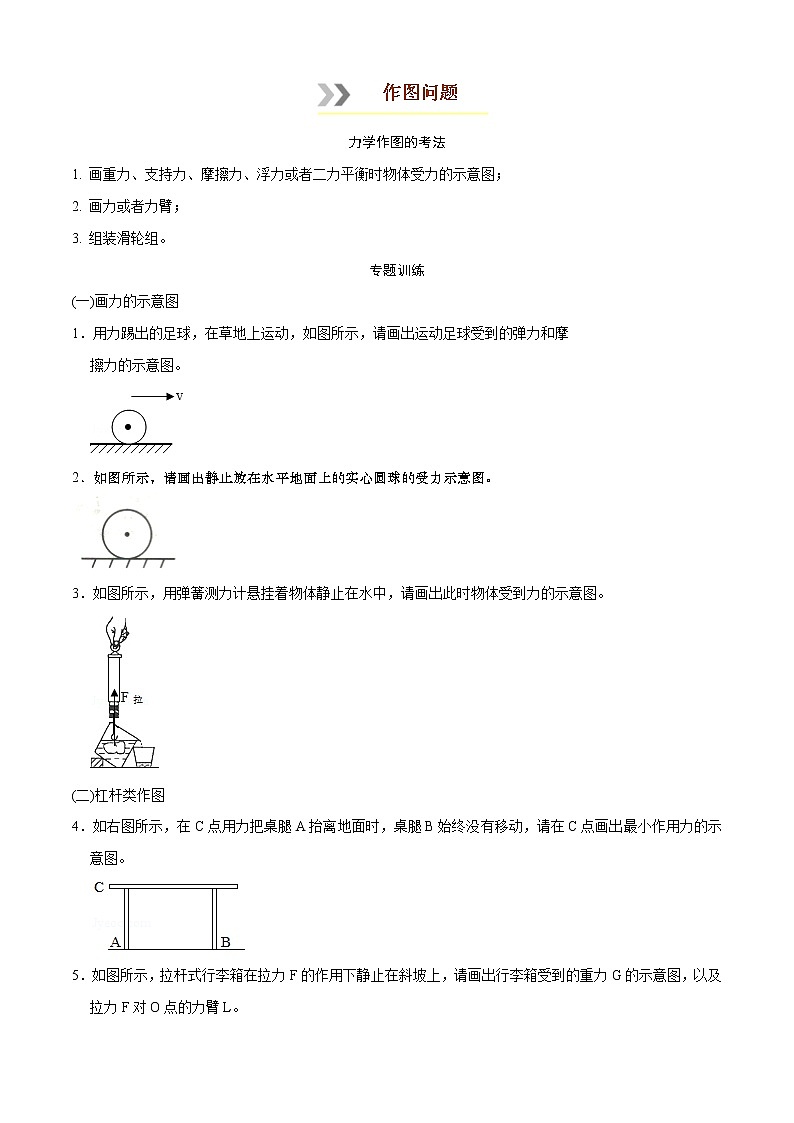

1. 画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；
2. 画力或者力臂；
3. 组装滑轮组。
专题训练
(一)画力的示意图

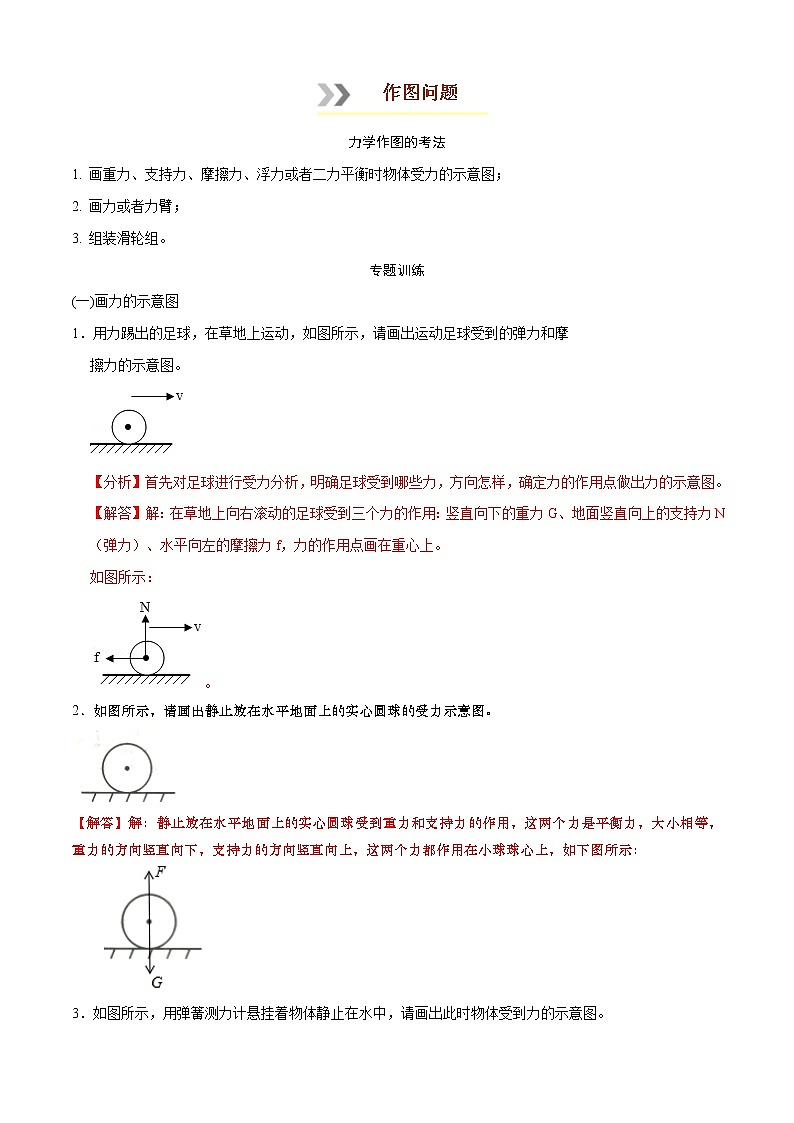

1．用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩
擦力的示意图。
【分析】首先对足球进行受力分析，明确足球受到哪些力，方向怎样，确定力的作用点做出力的示意图。
【解答】解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N（弹力）、水平向左的摩擦力f，力的作用点画在重心上。
如图所示：
。
2．如图所示，请画出静止放在水平地面上的实心圆球的受力示意图。
【解答】解：静止放在水平地面上的实心圆球受到重力和支持力的作用，这两个力是平衡力，大小相等，重力的方向竖直向下，支持力的方向竖直向上，这两个力都作用在小球球心上，如下图所示：

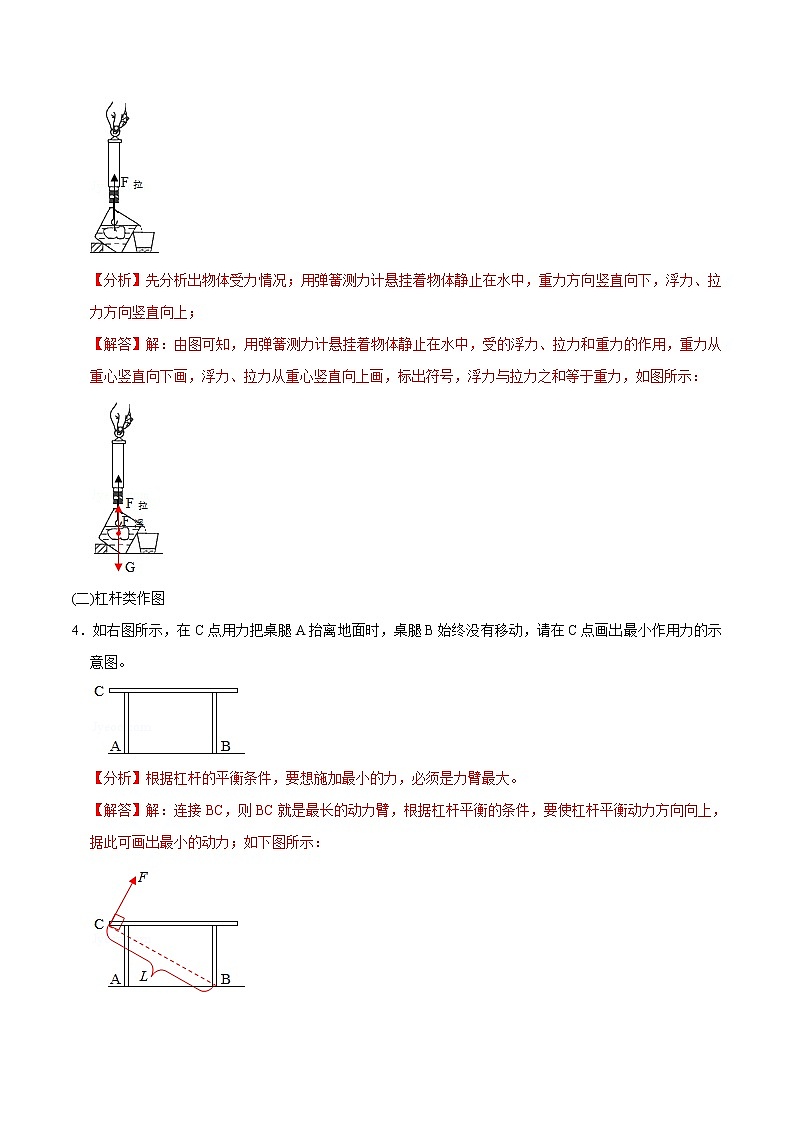

3．如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。
【分析】先分析出物体受力情况；用弹簧测力计悬挂着物体静止在水中，重力方向竖直向下，浮力、拉力方向竖直向上；
【解答】解：由图可知，用弹簧测力计悬挂着物体静止在水中，受的浮力、拉力和重力的作用，重力从重心竖直向下画，浮力、拉力从重心竖直向上画，标出符号，浮力与拉力之和等于重力，如图所示：
(二)杠杆类作图
4．如右图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。
【分析】根据杠杆的平衡条件，要想施加最小的力，必须是力臂最大。
【解答】解：连接BC，则BC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如下图所示：

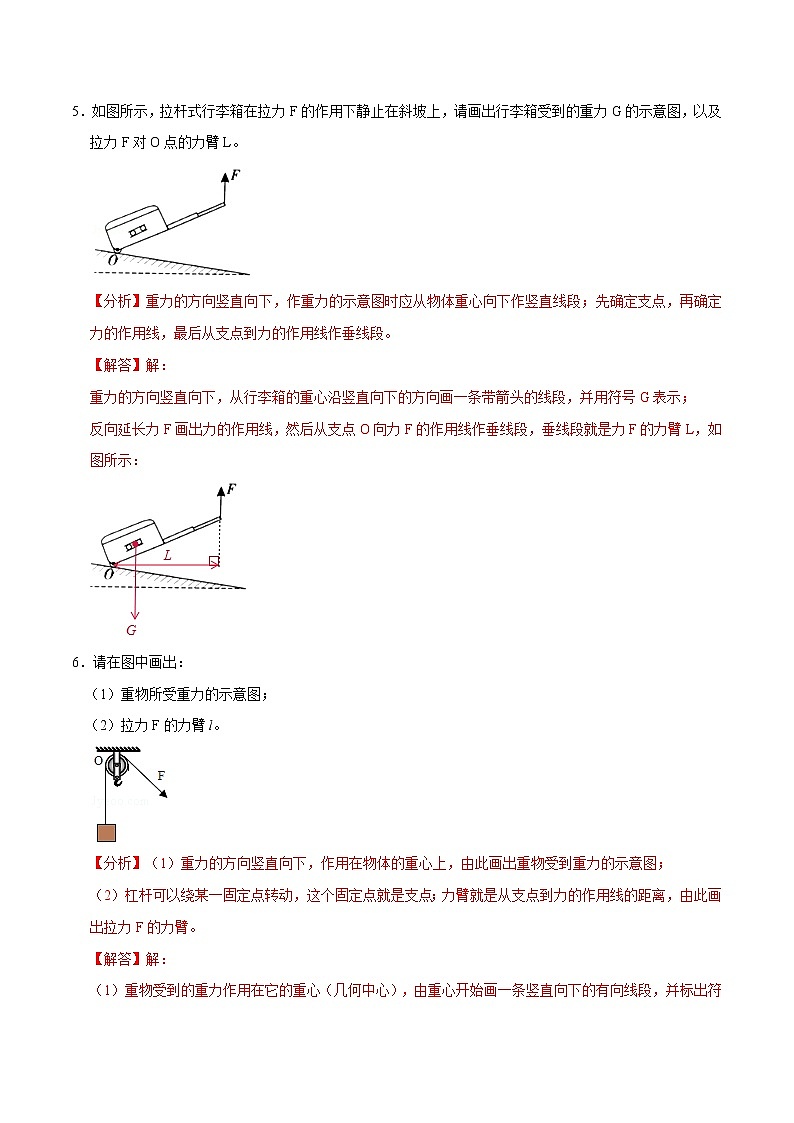

5．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。
【分析】重力的方向竖直向下，作重力的示意图时应从物体重心向下作竖直线段；先确定支点，再确定力的作用线，最后从支点到力的作用线作垂线段。
【解答】解：
重力的方向竖直向下，从行李箱的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示；
反向延长力F画出力的作用线，然后从支点O向力F的作用线作垂线段，垂线段就是力F的力臂L，如图所示：
6．请在图中画出：
（1）重物所受重力的示意图；
（2）拉力F的力臂l。
【分析】（1）重力的方向竖直向下，作用在物体的重心上，由此画出重物受到重力的示意图；
（2）杠杆可以绕某一固定点转动，这个固定点就是支点；力臂就是从支点到力的作用线的距离，由此画出拉力F的力臂。
【解答】解：
（1）重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；
（2）定滑轮可以绕中间轴转动，所以支点O为定滑轮的轴；
图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂l。
如图所示：
7. 如图所示，画出图中力F的力臂并用字母L表示。
【答案】如图所示：
【解析】过支点O作F作用线的垂线段，即力臂L，如图所示.
8. 如图所示，请画出重物G的阻力臂，并画出作用在c点且能使杠杆保持平衡的最小力。
【答案】如图所示：
【解析】（1）重力的方向竖直向下，作用点在物体的重心；力臂是指从支点到力的作用线的垂直距离。（2）根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。
已知O是杠杆的支点，从支点向重力的作用线作垂线，垂线段的长即为阻力臂L2；
动力作用在C点，则连接OC就是最长的动力臂L，根据杠杆平衡的条件，此时所用的动力最小；要使杠杆平衡，动力的方向应垂直于OC向下，据此可画出最小力F的示意图。
9. 请在下图中画出动力F1的力臂l1。

【答案】如图所示。
【解析】首先通过支点O做力F1的作用线的垂线，然后画上垂足，标上名称L1 。
(三)滑轮组类作图
10．在图中画出正确使用动滑轮提升重物的绕线方法。
【分析】动滑轮使用时，滑轮随重物一起移动，能省力，但不能改变力的方向。
【解答】解：
要求图中滑轮作为动滑轮来提升物体，滑轮要随物体一起上升，所以绳子自由端要向上拉，绳子的另一端要固定，绕线方法如图所示：
