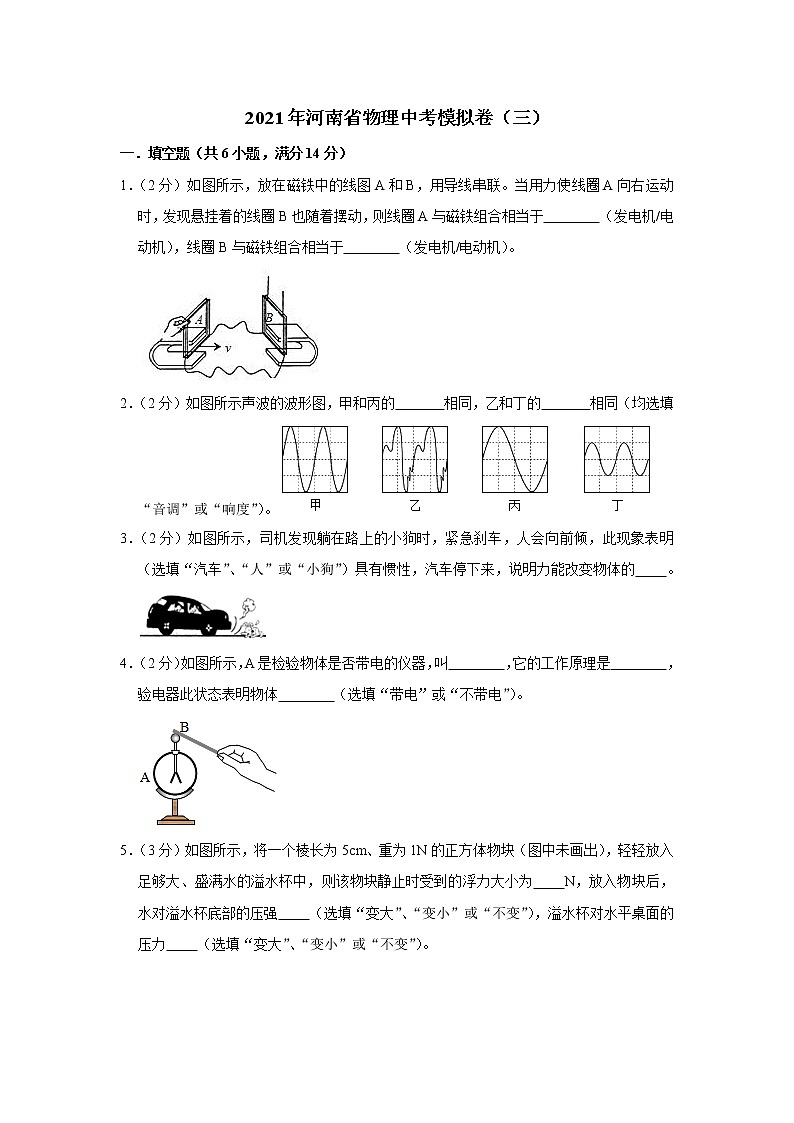

2021年河南省物理中考模拟卷（三）
一．填空题（共6小题，满分14分）
1．（2分）如图所示，放在磁铁中的线图A和B，用导线串联。当用力使线圈A向右运动时，发现悬挂着的线圈B也随着摆动，则线圈A与磁铁组合相当于　 　（发电机/电动机），线圈B与磁铁组合相当于　 　（发电机/电动机）。

2．（2分）如图所示声波的波形图，甲和丙的　 　相同，乙和丁的　 　相同（均选填“音调”或“响度”）。
3．（2分）如图所示，司机发现躺在路上的小狗时，紧急刹车，人会向前倾，此现象表明　 　（选填“汽车”、“人”或“小狗”）具有惯性，汽车停下来，说明力能改变物体的　 　。

4．（2分）如图所示，A是检验物体是否带电的仪器，叫　 　，它的工作原理是　 　，验电器此状态表明物体　 　（选填“带电”或“不带电”）。

5．（3分）如图所示，将一个棱长为5cm、重为1N的正方体物块（图中未画出），轻轻放入足够大、盛满水的溢水杯中，则该物块静止时受到的浮力大小为　 　N，放入物块后，水对溢水杯底部的压强　 　（选填“变大”、“变小”或“不变”），溢水杯对水平桌面的压力　 　（选填“变大”、“变小”或“不变”）。

6．（3分）一根均直木棒平放在水平地面上，轻轻地抬起木棒的一端所需的最小力为20N，则木棒的质量为　 　Kg．（g＝10N/Kg）
二．选择题（共8小题，满分16分，每小题2分）
7．（2分）下列现象中，由光的反射形成的是（　　）
A．平静的河面映出桥的“倒影”
B．月光下人在地面上的影子
C．树荫下的光斑
D．注水后的游泳池看上去“变浅”
8．（2分）如图所示，我国自主研发的彩虹﹣4无人机正在进行航空物探试验飞行，下列说法正确的是（　　）

A．无人机在空中飞行时，始终受到平衡力的作用
B．无人机匀速下降时，重力势能转化为动能
C．地面操作人员通过超声波向无人机传递信息
D．试验飞行中的无人机相对于地面是运动的
9．（2分）如图所示是一款新款跑车，当汽车在水平路面上疾驶时，下列说法正确的是（　　）
A．给跑车提供动力的是压缩冲程
B．跑车的冷却剂用水，是因为水的比热容较小
C．急刹车时车轮发热是因为地面与轮子发生了热传递
D．气流偏导器上方较平直，空气流动速度较慢，压强较大
10．（2分）如图是抗疫期间协助医护人员工作的机器人。有关其工作情况的说法中正确的是（　　）

A．其类似人眼的视觉系统是利用凸透镜成正立缩小的实像原理工作
B．其类似人的手臂是一种省力杠杆
C．机器人能在地面“行走”是因为受到地面的摩擦力
D．机器人工作时主要将电能转化为内能
11．（2分）家庭电路简化后如图所示，由该电路可知（　　）


A．a是零线，b是火线
B．灯泡L与插座Q是串联电路
C．此电路中，在空气开关与用电器之间还应该连接一个电能表
D．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患
12．（2分）一定质量的物体在水平拉力的作用下沿同一水平面做直线运动，其运动的s﹣t图像如图所示，在0～6s和6s～10s两个时间段，物体的速度分别为v1和v2，物体所受拉力分别为F1和F2，拉力对物体所做的功分别为W1和W2，其做功的功率分别为P1和P2，根据图像，下列判断正确的是（　　）

A．v1：v2＝1：1 B．F1：F2＝3：1 C．W1：W2＝3：2 D．P1：P2＝2：1
13．（2分）如图所示，长方体木块M放在水平桌面上，木块m放在木块M上面，在水平拉力F的作用下一起向右做匀速直线运动，在突然撤去水平拉力F的情况下，下列判断正确的是（　　）

A．木块m将向右倾倒
B．木块m受到方向向右的摩擦力
C．木块m对木块M的摩擦力方向向右
D．木块M受到的重力和地面对它的支持力是一对平衡力
14．（2分）如图甲所示的电路中，电源电压为12V保持不变，R2是定值电阻。闭合开关S，将滑动变阻器R1的滑片从最左端向右滑动直到小灯泡L正常发光。图乙是这一过程中两电压表与电流表示数变化关系的图象。下列说法正确的是（　　）

A．定值电阻R2的阻值是20Ω
B．小灯泡的额定功率为1.8W
C．小灯泡正常发光时，R1的阻值为5Ω
D．滑动变阻器R1的最大阻值为35Ω
三．作图题（共2小题，满分4分，每小题2分）
15．（2分）小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。

16．（2分）如图所示，光从水里射向空气。请画出其反射光线的准确方向及对应的折射光线的大致方向。

四．实验探究题（共3小题，满分18分）
17．（4分）如图甲是小林同学探究“固体熔化时温度变化规律”的实验装置。实验时，他在烧杯中放入适量的水，用水浴法对物体加热，观察熔化过程中温度变化的情况。

（1）实验中，试管放在水中加热，目的是　 　。
（2）小林根据实验数据，画出的该固体温度随时间
变化的图象如图乙所示。分析图象可知，该固体
是　 　（选填“晶体”或“非晶体”）。
（3）某时刻温度计示数如图甲所示，此时温度是　 　℃，物质处于　 　态。
（4）实验过程中如果观察到试管内的固体熔化成液体后，继续加热最后液体沸腾，这说明试管内液体的沸点　 　（选填“大于”、“小于”或“等于”）烧杯内水的沸点。实验过程中，小林发现水面上方的烧杯壁上有水珠出现，你认为水珠应出现在烧杯的　 　（选填“内壁”或“外壁”）。
18．（6分）小伟要探究“滑动摩擦力的大小与什么因素有关”，他猜想影响滑动摩擦力大小的因素可能有：
①接触面所受的压力大小；②接触面的粗糙程度；③接触面积的大小
接下来小伟通过如图所示的实验操作验证他的猜想：
（1）实验中小伟将长方体木块平放在长木板上，用弹簧测力计拉动木块在长木板上　 　滑动，从而测出木块所受的滑动摩擦力的大小；
（2）如果小伟要探究猜想②，他应该选择　 　两幅图所示的实验步骤来操作，根据弹簧测力计的示数可得出结论：　 　滑动摩擦力越大。
（3）图甲和图乙探究的问题是　 　。
（4）小伟要探究猜想③，他将木块切去一半，重复甲的操作过程，如图丁所示。他比较甲和丁的实验结果，得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论可靠吗？答：　 　。小伟在实验中存在的问题　 　。
19．（8分）在“测量小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，小灯泡上标有“2.5V”字样，电阻约为8Ω，电流表、电压表、开关和导线若干。
（1）甲图是小明设计的实验图，请选择合适的量程，并用笔画线代替导线连接完整。
（2）本实验选择的滑动变阻器是　 　。
A.“10Ω 2A”的滑动变阻器R1
B.“5Ω 1A”的滑动变阻器R2
（3）闭合开关，移动滑片P到某一位置时，电压表示数如图乙，为了使灯泡正常发光，应向　 　端移动滑片，直至电压表示数为　 　V。
（4）小明根据实验数据绘制了如图丙所示I﹣U图像：

灯泡的额定电功率P额＝　 　W。
（5）小明利用该电路继续探究电流与电阻的关系时，需将小灯泡换成适当的定值电阻R，其他器材不变，若实验时保持电压表示数为2V不变，更换的电阻阻值不能大于　 　Ω。
五．计算题（共2小题，满分18分，每小题9分）
20．（9分）电热加湿器靠电流的热效应工作。某种家用电热加湿器相关外形、电路简化图、参数如图所示。电热器的电热丝浸没在加热仓的水中产主热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度。当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中。

（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作求电热丝R1的电阻值；
（2）如果加热仓内冷水的温度为20oC，用最大运行功率工作，经过5min36s，水沸腾产生蒸气，求加热仓中水吸收的热量和水的体积。[c水＝4.2×103J/（kg•℃），ρ水＝1×103kg/m3，电热丝R1产生的热量全部被水吸收，环境为标准大气压]；
（3）当滑片移到最右端时，气雾调节器R2的阻值为990Ω，加湿器以最低气雾量工作，求此时电热丝R1的电功率是多少瓦？
21．（9分）2019年5月23日，中国高速磁悬浮试验样车在青岛下线，速度可达600km/h。磁悬浮列车是一种靠磁悬浮力来推动的列车，它通过电磁力实现列车与轨道之间的无接触的悬浮和导向，再利用直线电机产生的电磁力牵引列车运行。由于其轨道的磁力使之悬浮在空中，减少了摩擦力，行走时不同于其他列车需要接触地面，只受来自空气的阻力，高速磁悬浮列车的速度可达400km/h以上，中低速磁悬浮则多数在100﹣200km/h。这种兼具高速与中低速交通优点的新型磁悬浮列车将为我国城市间提供一种方便快捷的绿色轨道交通工具。

（1）磁悬浮列车利用同名磁极相互　 　的原理使车体与轨道不接触，在轨道上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦。
（2）如图2所示，列车站台设计成中间高两边低的原因是：进站时列车由于要保持原来的运动状态冲上站台；从能量转化的角度来说，当列车出站时从高度较高的地方下行，它的重力势能转化为　 　，节省能源。
（3）如图3所示，当列车进站时，乘客必须站在站台和黄色线以外的位置候车才安全的原因是：当列车进站时，靠近车的地方，流速大压强　 　（选填“大”或“小”），容易把乘客吸到车旁，造成危险。
（4）当列车在水平轨道做匀速直线运动时，静止站在车厢中的乘务员和车厢地面之间　 　（选填“有”或“没有”）摩擦力。
（5）下列说法中，正确的是　 　
A.乘坐列车时看见两旁树迅速向东退去，则列车相对于轨道正在向东行驶
B.磁悬浮列车在行驶时将电能转化为机械能
C.车窗采用双层玻璃，是在人耳处减弱噪声
D.行李架正上方都装有小平面镜，方便乘客观察行李架，是利用了光的折射

2021年河南省物理中考模拟卷（三）参考答案
一．填空题（共6小题，满分14分）
1．解：如图所示，就在磁铁中的线圈A和B，用导线串联，当用力使线圈A向右运动时，即其恰好做切割磁感线运动，由于电路是闭合的，故此时电路中就会产生感应电流，发电机就是利用该原理制成的；由于此时产生了感应电流，所以线圈B中也有电流通过，据通电导线在磁场中受力的作用的特点可知，线圈B将会受到磁场力而运动，故电动机就是利用该原理制成的。
故答案为：发电机，电动机。
2．解：
从声波的波形图可知，甲、丙的振动频率不同，则音调不同，而振动的幅度相同，则响度相同；乙、丁的振动频率相同，则音调相同。
故答案为：响度；音调。
3．解：刹车前，汽车和车中的人一起以较大的速度运动，突然刹车时，人的下半身由于受车的摩擦力由向前运动变成静止，上半身由于具有惯性继续运动，所以人向前倒；此现象表明人具有惯性；
汽车停下来，是由于受到摩擦阻力的作用，故说明力能改变物体的运动状态。
故答案为：人；运动状态。
4．解：如图所示的仪器是用来检验物体是否带电的仪器，叫验电器；
用带电体接触它的金属球，电荷通过验电器的金属球传给金属杆，再传给两片金属箔，两片金属箔带同种电荷，同种电荷相互排斥而张开；
图示中两片金属箔张开，说明B物体是带电的。
故答案为：验电器；同种电荷相互排斥；带电。
5．解：（1）正方体物块的体积：V＝L3＝（5cm）3＝125cm3＝125×10﹣6m3，
由G＝mg可得，物块的质量：m＝＝＝0.1kg，
则物块的密度：ρ＝＝＝0.8×103kg/m3，
因为ρ＜ρ水，所以，该物块静止时漂浮在水面上，则物块受到的浮力：F浮＝G＝1N；
（2）放入物块前，溢水杯中盛满水，放入物块后，溢水杯中水的深度不变，由p＝ρgh可知，水对溢水杯底部的压强不变；
（3）把溢水杯、物块和杯内的水作为一个整体，则放物块前后溢水杯对水平桌面的压力等于溢水杯、物块，以及杯内水的重力之和；
由于物块漂浮，则F浮＝G﹣﹣﹣﹣﹣﹣①
由阿基米德原理可知：F浮＝G排﹣﹣﹣﹣﹣﹣②
由①②可得：G＝G排，所以放入物块后，溢水杯对水平桌面的压力不变。
故答案为：1；不变；不变。
6．解：
根据杠杆平衡条件可知，在阻力和阻力臂一定时，动力臂越长，动力越小，所以，当垂直于木棒的一端所向上施力时，动力臂最大为木棒的长度，此时动力最小；
又因为是均直木棒，所以重心在木棒的中心，且重力的力臂为木棒长度的一半，
所以根据杠杆平衡条件可得：FL＝G×L，
则木棒的重力为：G＝2F＝2×20N＝40N，
木棒的质量：m＝＝＝4kg。
故答案为：4。
二．选择题（共8小题，满分16分，每小题2分）
7．解：
A，桥的“倒影”属于平面镜成像，其原理是光的反射，故A符合题意；
B，影子的形成是因为光在同种均匀介质中沿直线传播，故B不符合题意；
C，光斑的形成是因为光在同种均匀介质中沿直线传播，故C不符合题意；
D，注水后的游泳池看上去“变浅”，是因为在不同的介质中传播时，发生了折射，故D不符合题意。
故选：A。
8．解：
A、无人机在空中飞行时，不一定做匀速直线运动，其受到的力不一定是平衡力，故A错误。
B、无人机匀速下降时，质量不变，速度不变，则动能不变；高度减小，重力势能减小，所以在该过程中，重力势能没有转化为动能，故B错误。
C、地面操作人员通过电磁波向无人机传递信息，故C错误；
D、试验飞行中的无人机与地面有位置的变化，所以无人机相对于地面是运动的，故D正确；
故选：D。
9．解：
A、在做功冲程中将燃料燃烧产生的内能转化为机械能，为热机工作提供动力；故A错误；
B、因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以常用水给汽车发动机降温；故B错误；
C、急刹车时车轮与地面克服摩擦做功，机械能转化为内能，轮胎发热，是通过做功的方式改变了物体内能；故C错误；
D、等质量的空气在相同的时间内同时通过“气流偏导器”的上表面和下表面，由于上表面平直，下表面呈弧形凸起，相同时间内，空气经过气流偏导器下方的路程大于上方的路程，下方的空气流速大压强小，上方的空气流速小，压强大，偏导器在压强差的作用下，产生向下的压力；故D正确。
故选：D。
10．解：
A、人眼相当于一架照相机，视觉系统是利用凸透镜成倒立、缩小的实像原理工作的，故A错误；
B、人的手臂在使用时，动力臂小于阻力臂，是一种费力杠杆，故B错误；
C、走路时向后蹬地，给地一个向后的力，由于物体间力的作用是相互的，地给人一个向前的摩擦力，所以人就能前进了，故C正确；
D、机器人工作时，电能主要是转化为机械能，故D错误。
故选：C。
11．解：A、据题意和图中的标注可知，用电器的开关应该接在火线上，所以和开关相连的那根线是火线，即a 线是火线，b 线是零线，故A错误；
B、灯泡L与插座Q是互不影响的，所以是并联的关系，故B错误；
C、在家庭电路中，电能表测家庭所消耗的电能，应安装在总开关之前，不能在空气开关与用电器之间，故C错误；
D、若c处断开（即三孔插座没有接地），洗衣机插头插入插座，洗衣机仍然能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，即有安全隐患，故D正确。
故选：D。
12．解：
A、从图像上看，0～6s过程中通过的路程s1＝3m，6～10s的过程中通过路程s2＝4m﹣3m＝1m，则v1＝＝＝0.5m/s，v2＝＝＝m/s，
则v1：v2＝0.5m/s：m/s＝2：1，故A错误；
B、由图像可知，物体做匀速直线运动，拉力等于摩擦力，同一物体对水平面压力相等，接触面的粗糙程度不变，故物体受到的摩擦力相等，所以0～6s物体所受的拉力等于6﹣10s物体所受的拉力，即F1：F2＝1：1，故B错误；
C、从图像上看，0～6s过程中通过的路程s1＝3m，6～10s的过程中通过路程s2＝4m﹣3m＝1m；而拉力相同，
则＝＝＝＝3：1，故C错误；
D、其做功的功率之比＝＝v1：v2＝2：1，故D正确。
故选：D。
13．解：
A、木块m放在木块M上面，在水平拉力F的作用下一起向右做匀速直线运动，在突然撤去水平拉力F的情况下，M很快停止运动，而m由于惯性仍然向前运动，所以会向右倾倒，故A正确；
B、木块m由于具有惯性，会向前运动，m相对于M来说有向前运动的趋势，所以木块m受到的摩擦力向左，故B错误；
C、M对m摩擦力与m对M的摩擦力是一对相互作用力，二力的方向相反，所以木块m对木块M的摩擦力向右，故C正确；
D、把m和M看做整体进行受力分析，地面对M的支持力等于m和M的总重力，则木块M受到的重力和地面对它的支持力大小不相等，不是一对平衡力，故D错误。
故选：AC。
14．解：由电路图可知，滑动变阻器R1、R2和灯泡L串联在电路中，电压表V1测量滑动变阻器R1和R2两端的总电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。
当滑片P从最左端向右滑动时，滑动变阻器连入的电阻变小，从而使电路中的总电阻变小，根据I＝可知，电路中的电流变大；由U＝IR可知，灯泡L和R2两端的电压变大，因串联电路中总电压等于各分电压之和，R1和R2两端的总电压变小，由此可知：图象中上半部分为电压表V1示数变化图线，下半部分为电压表V2示数变化图线；
A、由图象可知，当灯泡L正常发光时电路中的电流最大，为0.3A，此时电压表V1的示数为滑动变阻器R1和R2两端的总电压UV1＝6V，电压表V2的示数为R2两端的电压U2＝4.5V，根据I＝可得：R2＝＝＝15Ω，故A错误；
B、因串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时灯泡两端的电压：
UL＝U﹣UV1＝12V﹣6V＝6V，
所以，P额＝PL＝ULI最大＝6V×0.3A＝1.8W；故B正确；
C、因串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时R1两端的电压：
U1＝UV1﹣U2＝6V﹣4.5V＝1.5V，
根据I＝可得：R1＝＝＝5Ω，故C正确；
D、当滑片P在最左端时，滑动变阻器连入的电阻最大，则电路中的电流最小；由图象可知，电路中最小电流值为I最小＝0.2A，此时电压表V1的示数UV1′＝10V，根据I＝可得：U2′＝I最小R2＝0.2A×15Ω＝3V，
因串联电路中总电压等于各分电压之和，所以，R1两端的电压：
U1′＝UV1′﹣U2′＝10V﹣3V＝7V，
根据I＝可得：R1最大＝＝＝35Ω，故D正确。
故选：BCD。
三．作图题（共2小题，满分4分，每小题2分）
15．解：
因为是光滑的斜面，所以小球不受摩擦力作用，但绳子处于非竖直状态，故小球受到重力、拉力和支持力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，支持力的方向垂直于斜面向上，如图所示：

16．解：根据光的反射定律，反射角等于入射角，可画出入射光线；
根据折射规律，光是由水中射入空气，折射角大于入射角，可画出折射光线，如图所示：

四．实验探究题（共3小题，满分18分）
17．解：（1）实验中，试管放在水中加热，目的是使被加热的物体均匀受热；
（2）由乙图知，该固体在熔化过程不断吸热，但温度保持50℃不变，所以该固体是晶体，它的熔点为50℃。
（3）由图甲可知，温度计的分度值为1℃，温度在0℃以上，故示数为25℃，温度低于该物质的熔点，所以它处于固态；
（4）烧杯中的水可以由酒精灯不断吸收热量达到沸点而沸腾，温度不再变化，如果试管中的液体的沸点低于水的沸点，根据热传递需要有温度差的条件，试管内液体是能从烧杯继续吸热的，也就可以沸腾，就说明水的沸点高于试管中液体的沸点。
小林发现水面上方的烧杯壁上有水珠出现，杯内温度高，杯内的水蒸气遇冷液化成小水珠附着在玻璃的 内壁。
故答案为：（1）使被加热的物体均匀受热； （2）晶体；（3）25； 固； （4）小于； 内壁。
18．解：（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡，拉力大小才等于摩擦力的大小。
（2）如果小伟要探究猜想②，即与接触面的粗糙程度的关系，要控制压力大小相同，故他应该选择甲丙两幅图所示的实验步骤来操作，根据弹簧测力计的示数可得出结论，压力大小相同时，接触面越粗糙，滑动摩擦力越大。
（3）图甲和图乙接触面粗糙程度相同，压力大小不同，探究的问题是：滑动摩擦力大小与压力的关系。
（4）小伟要探究猜想③，要控制压力大小相同，他将木块切去一半，压力大小也改变了，故得出结论不可靠吗。小伟在实验中存在的问题：没有控制压力大小不变。
故答案为：（1）沿水平方向匀速直线；
（2）甲、丙；接触面越粗糙；
（3）滑动摩擦力大小与压力的关系；
（4）不可靠；没有控制压力大小不变。
19．解：（1）小灯泡上标有“2.5V”字样，表示灯的额定电压为2.5V，故电压表选用小量程与灯并联，电阻约为8Ω，由欧姆定律，灯的额定电流约为：
I＝＝＝0.3125A，故电流表选用小量程与灯串联，如下图所示：

（2）灯正常发光时，由串联电路的规律及欧姆定律R＝，变阻器连入电阻：
R滑＝＝＝6.4Ω＞5Ω，故选用滑动变器R1，选A；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V；
（4）根据如图丙所示I﹣U图像知，灯在额定电压下的电流为0.2A，灯泡的额定电功率：
P额＝U额I额＝2.5V×0.2A＝0.5W；
（5）电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝4.5V﹣2V＝2.5V，定值电阻分得的电压为变阻器分得电压的0.8倍，根据分压原理，当变阻器的最大电阻10Ω连入电路中时，对应的定值电阻最大值为：
R定大＝0.8×10Ω＝8Ω，即更换的电阻阻值不能大于8Ω。
故答案为：（1）如上图所示；（2）A；（3）右；2.5；（4）0.5；（5）8。
五．计算题（共2小题，满分18分，每小题9分）
20．解：
（1）当气雾调节器R2的滑片移到最左边时，气雾调节器连入电路的电阻为0，只有电热丝工作，此时其功率最大，
由题意知，最大运行功率为40W，根据P＝可得电热丝R1的电阻值：
R1＝＝＝1210Ω；
（2）t＝5min36s＝336s，
电热丝R1产生的热量全部被水吸收，
则Q吸＝W＝Pt＝40W×336s＝13440J，
根据Q吸＝cm（t﹣t0）可得加热水的质量：
m＝＝＝0.04kg，
根据密度公式可得加热仓中水的体积：
V＝＝＝4×10﹣5m3 ；
（3）当滑片移到最右端时，气雾调节器的最大阻值和电热丝串联，
由电阻的串联和欧姆定律可得，此时电路中的电流：
I＝＝＝0.1A，
此时电热丝R1的电功率：
P1＝I2R1＝（0.1A）2×1210Ω＝12.1W。
答：（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，电热丝R1的电阻值为1210Ω；（2）加热仓中水吸收的热量为13440J，水的体积为4×10﹣5m3 ；
（3）当滑片移到最右端时，气雾调节器R2的阻值为990Ω，加湿器以最低气雾量工作，求此时电热丝R1的电功率是12.1W。
21．解：（1）磁悬浮列车是在车厢和铁轨上分别安放磁体，由于它们的同名磁极相互排斥，从而使得接触面彼此分离，达到了减小车轮与轨道之间摩擦力的目的；
（2）从能量转换的角度来说，当列车出站时从高度较高的地方下行，重力势能减少，动能增大，它的重力势能转化为动能，从而节省能源；
（3）当列车进站时，靠近车的地方，空气流速大压强小，远离车的地方，空气流速小压强大，在内外压强差的作用下，容易把乘客吸到车旁，造成危险，故乘客必须站在站台和黄色线以外的安全位置候车；
（4）当列车在水平轨道做匀速直线运动时，静止站在车厢中的乘务员和车厢地面之间没有相对运动的趋势，所以它们之间没有摩擦力；
（5）A、乘坐列车时看见两旁树迅速向东退去，则列车相对于轨道正在向西行驶，故A错误；
B、磁悬浮列车在行驶时消耗了电能，获得了机械能，所以主要是将电能转化为机械能，故B正确；
C、车窗采用双层玻璃，是在传播过程中减弱噪声的，故C错误；
D、行李架正上方都装有小平面镜，方便乘客观察行李架，是利用了光的反射，故D错误；
故应选B；
故答案为：（1）排斥；（2）动能；（3）小；（4）没有；（5）B。
