2021年福建中考物理冲刺训练——作图和实验题（一）（word版 含答案）

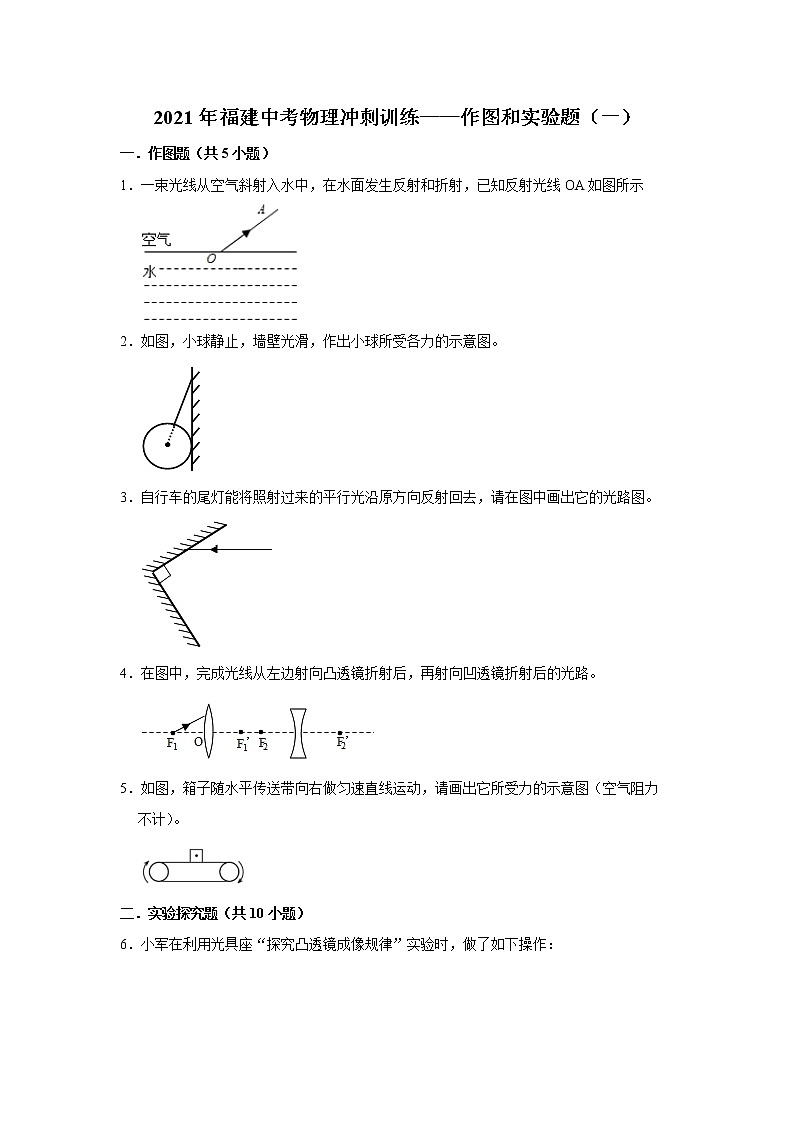

2021年福建中考物理冲刺训练——作图和实验题（一）

一．作图题（共5小题）

1．一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA如图所示

2．如图，小球静止，墙壁光滑，作出小球所受各力的示意图。

3．自行车的尾灯能将照射过来的平行光沿原方向反射回去，请在图中画出它的光路图。

4．在图中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。

5．如图，箱子随水平传送带向右做匀速直线运动，请画出它所受力的示意图（空气阻力

不计）。

二．实验探究题（共10小题）

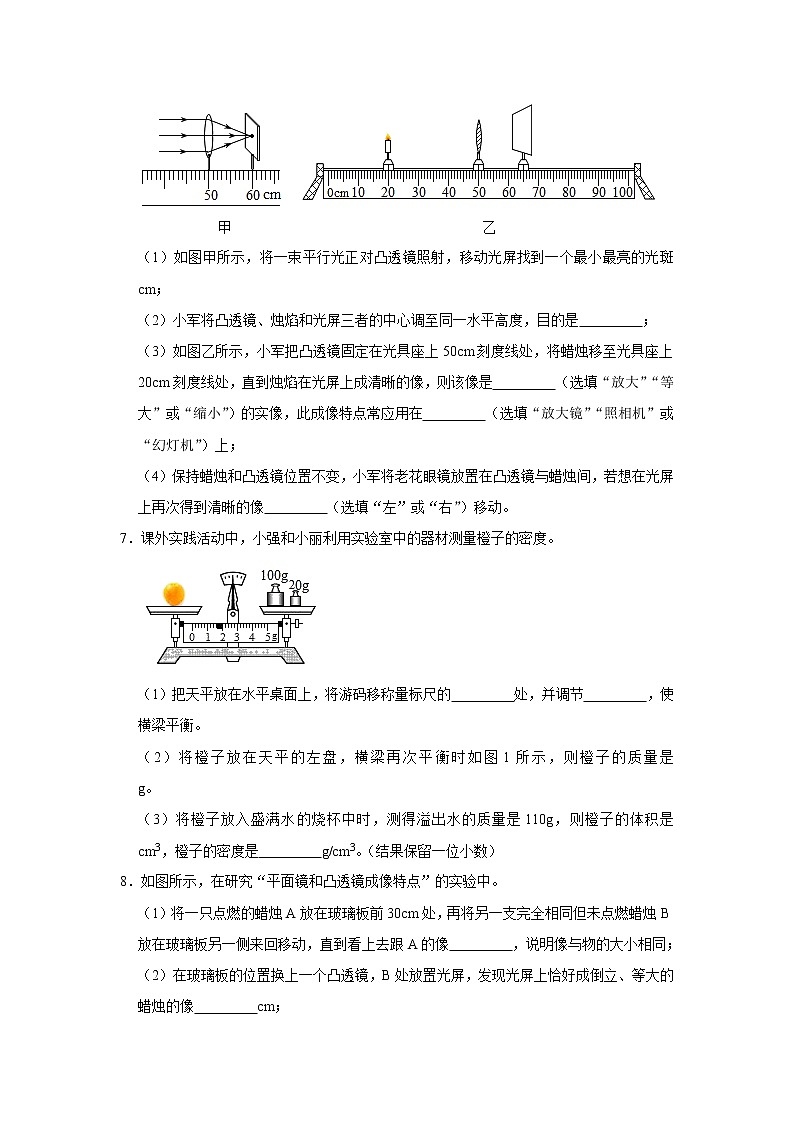

6．小军在利用光具座“探究凸透镜成像规律”实验时，做了如下操作：

（1）如图甲所示，将一束平行光正对凸透镜照射，移动光屏找到一个最小最亮的光斑　     　cm；

（2）小军将凸透镜、烛焰和光屏三者的中心调至同一水平高度，目的是　     　；

（3）如图乙所示，小军把凸透镜固定在光具座上50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，直到烛焰在光屏上成清晰的像，则该像是　     　（选填“放大”“等大”或“缩小”）的实像，此成像特点常应用在　     　（选填“放大镜”“照相机”或“幻灯机”）上；

（4）保持蜡烛和凸透镜位置不变，小军将老花眼镜放置在凸透镜与蜡烛间，若想在光屏上再次得到清晰的像　     　（选填“左”或“右”）移动。

7．课外实践活动中，小强和小丽利用实验室中的器材测量橙子的密度。

（1）把天平放在水平桌面上，将游码移称量标尺的　     　处，并调节　     　，使横梁平衡。

（2）将橙子放在天平的左盘，横梁再次平衡时如图1所示，则橙子的质量是　     　g。

（3）将橙子放入盛满水的烧杯中时，测得溢出水的质量是110g，则橙子的体积是　     　cm3，橙子的密度是　     　g/cm3。（结果保留一位小数）

8．如图所示，在研究“平面镜和凸透镜成像特点”的实验中。

（1）将一只点燃的蜡烛A放在玻璃板前30cm处，再将另一支完全相同但未点燃蜡烛B放在玻璃板另一侧来回移动，直到看上去跟A的像　     　，说明像与物的大小相同；

（2）在玻璃板的位置换上一个凸透镜，B处放置光屏，发现光屏上恰好成倒立、等大的蜡烛的像　     　cm；

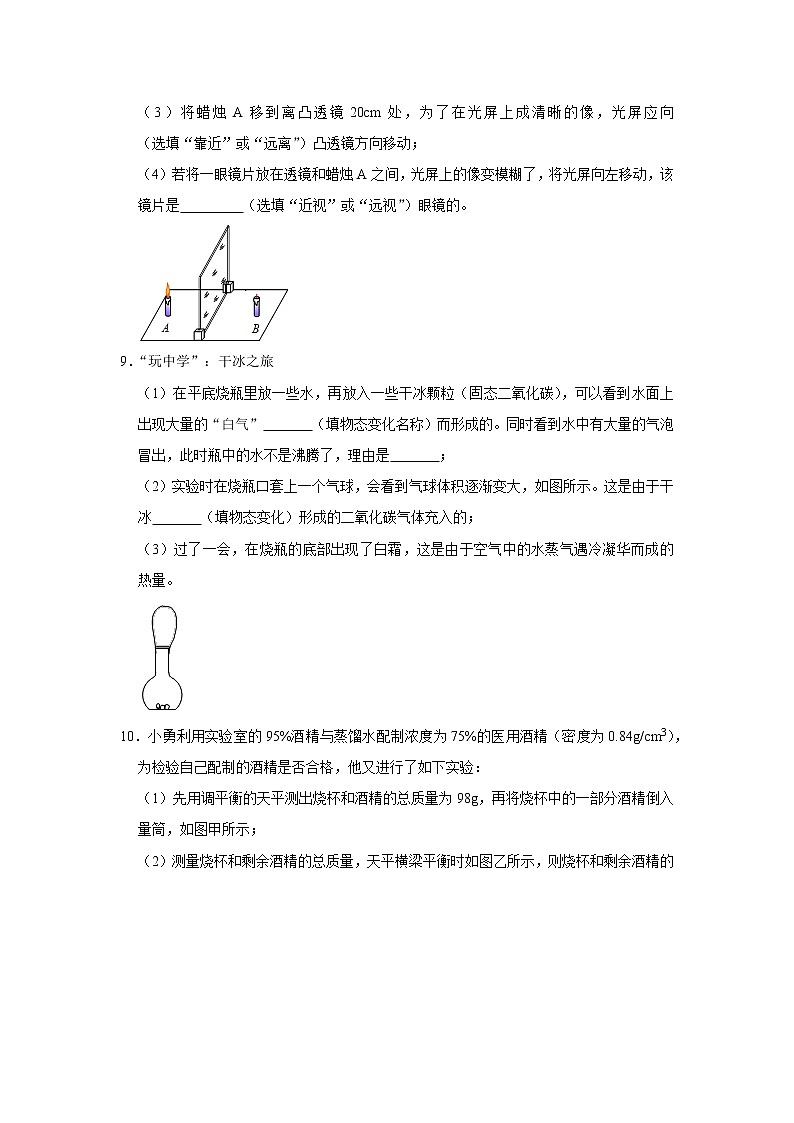

（3）将蜡烛A移到离凸透镜20cm处，为了在光屏上成清晰的像，光屏应向　     　（选填“靠近”或“远离”）凸透镜方向移动；

（4）若将一眼镜片放在透镜和蜡烛A之间，光屏上的像变模糊了，将光屏向左移动，该镜片是　     　（选填“近视”或“远视”）眼镜的。

9．“玩中学”：干冰之旅

（1）在平底烧瓶里放一些水，再放入一些干冰颗粒（固态二氧化碳），可以看到水面上出现大量的“白气”　   　（填物态变化名称）而形成的。同时看到水中有大量的气泡冒出，此时瓶中的水不是沸腾了，理由是　   　；

（2）实验时在烧瓶口套上一个气球，会看到气球体积逐渐变大，如图所示。这是由于干冰　   　（填物态变化）形成的二氧化碳气体充入的；

（3）过了一会，在烧瓶的底部出现了白霜，这是由于空气中的水蒸气遇冷凝华而成的　   　热量。

10．小勇利用实验室的95%酒精与蒸馏水配制浓度为75%的医用酒精（密度为0.84g/cm3），为检验自己配制的酒精是否合格，他又进行了如下实验：

（1）先用调平衡的天平测出烧杯和酒精的总质量为98g，再将烧杯中的一部分酒精倒入量筒，如图甲所示；

（2）测量烧杯和剩余酒精的总质量，天平横梁平衡时如图乙所示，则烧杯和剩余酒精的总质量为　     　g；

（3）小明配制的酒精密度为　     　g/cm3。他应该向配制的酒精溶液中添加适量的　     　（选填“95%酒精”或“蒸馏水”），才能符合要求。

11．如图甲所示是小聪小组改进的探究“影响滑动摩擦力大小因素”实验的装置。实验中，电动传送带做匀速运动，木块相对地面静止，弹簧测力计就能较方便地测出摩擦力的大小，其示数如图乙所示。（忽略滑轮的摩擦）

（1）若以传送带作为参照物，木块可以看成是做　     　运动，此时木块受到的摩擦力大小为　     　N；

（2）为了探究滑动摩擦力的大小与运动速度的关系，应让同一木块在同一传送带上进行实验，这是为了　     　；

（3）如图丙、丁所示，是小聪改变传动带速度，根据实验数据绘制的速度与时间（v﹣t）（F﹣t）的关系图像。分析图像可知，滑动摩擦力的大小与物体运动速度大小　     　（选填“有关”或“无关”），理由是：　     　。

12．小灵小组利用如图甲所示电路进行电学实验，选用的电源电压为4.5V，滑动变阻器规格为“20Ω 1A”。

（1）请根据图甲电路，用笔画线代替导线将图乙的实物电路连接完整。连接电路时，开关必须　   　；

（2）在探究“电流与导体两端电压的关系”实验中，选用5Ω的定值电阻，调节滑动变阻器的滑片无法使电压表示数为0.5V　   　；

（3）在探究“电流与电阻的关系”实验中，将5Ω的电阻换为10Ω后，闭合开关　   　（选填“A”或“B”）端移动，使两次电压表示数相同。根据实验数据作出的I﹣图像如图丙所示　   　；

（4）用此电路来测未知电阻的阻值，若考虑电压表的内阻影响，所测阻值会　   　（选填“偏大”或“偏小”）；

（5）将定值电阻换成额定电压为2.5V的小灯泡，闭合开关，移动滑片P使电压表示数为灯泡的额定电压时，小灯泡的额定功率是　   　W；

（6）若灯丝突然烧断，两电表将出现的现象是　   　。

13．小明同学在用焦距为15cm的凸透镜“探究凸透镜成像规律”的实验中，做了如下探究：

（1）小明组装的器材顺序如图甲所示，将凸透镜固定在光具座50cm刻度线处，蜡烛固定在15cm刻度线处，当光屏位于　 　（选填“Ⅰ”“Ⅱ”或“Ⅲ”）区域内某位置时，在光屏上成清晰、倒立、　 　的实像，　 　（选填“投影仪”、“放大镜”或“照相机”）就是利用这一原理制成的。

（2）小明将蜡烛逐渐靠近透镜继续探究，光屏上成的像将逐渐　 　（选填“变大”或“变小”）；当蜡烛移至45cm刻度线处时，可在　 　（选填“蜡烛”或“光屏”）一侧透过透镜观察到烛焰放大的像。

（3）为了验证实验结论是否对其他透镜也成立，小明用透明橡皮膜充水后模拟不同的透镜继续实验，如图乙所示。此时光屏上恰好成烛焰清晰放大的像（未画出），为了使光屏上的像依然清晰，光屏应　 　（选填“向左”或“向右”）移动。

14．在“探究影响滑动摩擦力大小因素”的实验中，小青做了如图甲所示的三次实验：（①②中长木板完全相同，③中长木板的表面较①②更粗糙）。

（1）实验开始时，她用较小的力拉木块，木块不动　   　（选填“大于”“小于”或“等于”）拉力。若在图甲装置中木块运动过程中速度突然变大，滑动摩擦力将　   　（选填“变大”“变小”或“不变”）。

（2）比较①、②两次实验，得出结论：　   　。

（3）实验中，如果弹簧测力计的示数不稳定，可能的原因是　   　（填选项序号）。

A.木板过长

B.木块运动速度太大

C.弹簧测力计的分度值太大

D.木块没有做匀速直线运动

（4）小芳同学将实验方法进行了改进，很好地解决了小青出现的问题，实验装置如图乙所示，另一端钩住木块，木块下面是一长木板，此时木块受到的摩擦力方向　   　（选填“向左”或“向右”）。当木块有一小部分滑出木板表面时，弹簧测力计示数将　   　（选填“变大”“变小”或“不变”）。

15．如图所示，用压强计“探究影响液体内部压强大小的因素”。

（1）图甲所示压强计是通过U形管中水面　    　来反映被测压强大小的。

（2）若在使用压强计前，发现U形管内水面已有高度差，通过　    　（填写正确选项前字母）方法可以进行调节。

A．从U形管内向外倒出适量水；B．拆除软管重新安装；C．向U形管内添加适量水；

（3）比较乙图、丙图和丁图，可以得到：在同一深度，液体内部向各个方向的压强　    　。

（4）在乙图中，若只将烧杯中的水换成同深度的盐水，其他条件不变　    　。（选填“变大”、“变小”或“不变”）。

（5）若在步骤（4）时，图乙中U形管左右两侧水面的高度差h＝5cm，则橡皮管内气体的压强与大气压之差约为　    　Pa．（ρ盐水＝1.2×103kg/m3，ρ水＝1.0×103kg/m3，g＝10N/kg）

2021年福建中考物理冲刺训练——作图和实验题（一）

参考答案与试题解析

一．作图题（共5小题）

1．【解答】光线OA是反射光线，过反射点作垂直于界面的法线，在法线左侧的空气中画出入射光线；

光线从空气斜射入水中，折射角小于入射角，如图所示：

。

2．【解答】解：挂在光滑墙上的球受：竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，如图所示：

3．【解答】解：

过入射点垂直于反射面作出法线，再根据反射角等于入射角作出反射光线，而且最后的反射光线与原入射光线平行，如图：

4．【解答】解：

对于凸透镜，入射光线过焦点则折射光线与主光轴平行，则折射光线的反向延长线过凹透镜左边的焦点

5．【解答】解：物体做匀速直线运动说明它受到了平衡力的作用。

水平方向上没有牵引力，也就没有摩擦力，物体就不会做匀速直线运动；

竖直方向上有重力和支持力，物体竖直方向上是静止的，大小相等。

作用点画在物体的中心就行，画出表示重力和支持力的射线标出箭头，如图所示：

二．实验探究题（共10小题）

6．【解答】解：（1）由图甲知，焦点到凸透镜的距离为60.0cm﹣50.0cm＝10.5cm；

（2）将蜡烛、凸透镜，调节凸透镜和光屏的高度，其目的是使像成在光屏的中央；

（3）小军把凸透镜固定在光具座上50cm刻度线处，将蜡烛移至光具座上20cm刻度线处，成倒立；照相机是利用这一成像规律工作的；

（4）保持蜡烛和凸透镜位置不变，小军将老花眼镜放置在凸透镜与蜡烛间，凸透镜对光线具有会聚作用，若想在光屏上再次得到清晰的像。

故答案为：（1）10.0；（2）使像成在光屏的中央；照相机。

7．【解答】解：（1）测量前，将游码移到称量标尺的零刻度线处，使横梁平衡；

（2）标尺的分度值为0.2g，橙子的质量：m＝100g+20g+2.6g＝121.6g；

（3）由ρ＝可得排＝＝＝110cm3，

橙子的体积V＝V排＝110cm7，

橙子的密度ρ＝＝≈7.1g/cm3

故答案为：（1）零刻度线；平衡螺母；（3）110。

8．【解答】解：

（1）实验时要另外拿一支相同的未点燃的蜡烛在玻璃板后面移动，直到在镜前看上去与镜前的蜡烛在镜中成的像完全重合时；

（2）由题意可知，当物距为30cm时，根据凸透镜成像的规律可知，所以；

（3）将蜡烛移到距离凸透镜20cm处，物距减小了，光屏要远离凸透镜；

（4）图中将一个眼镜片放在透镜和烛焰之间，光屏上的像变模糊了，光屏上再次呈现清晰的像，所以此镜片是凸透镜。

故答案为：（1）完全重合；（2）15；（4）远视。

9．【解答】解：（1）我们看到的“白气”，实际上是小水珠；水沸腾需要到达沸点再继续吸热才行，所以理由是：水温没有达到水的沸点（也可能是干冰升华成二氧化碳在水中形成气泡）；

（2）看到气球体积逐渐变大，是瓶内的干冰从固态升华成气态后；

（3）烧瓶的底部出现了白霜是固态，是由于空气中的水蒸气遇冷凝华而成的；

故答案为：（1）液化；水温没有达到水的沸点（气泡里是二氧化碳）；（3）放出。

10．【解答】解：（2）如图乙所示，游码标尺的分度值是0.2g；

（3）由图可知，量筒的分度值为3mL3；

倒入量筒中酒精的质量为：m＝98g﹣62.4g＝35.7g，

酒精的密度为：ρ＝＝＝2.89g/cm3，

由于医用酒精的密度为0.84g/cm4，所以需要添加密度小的95%酒精。

故答案为：（2）62.4；（3）0.89。

11．【解答】解：（1）实验中，电动传送带做匀速运动，木块与传送带之间发生了位置的变化；

木块在水平方向上受到弹簧测力计的拉力、水平向左的摩擦力的作用，大小相等，弹簧测力计的分度值为0.1N，所以此时木块受到的摩擦力大小为7.0N；

（2）让同一木块在同一传送带上进行实验，木块对传送带的压力不变，改变传送带的速度；

（3）根据图像可知，在速度不同时，即滑动摩擦力的大小与物体运动速度大小无关，压力和接触面粗糙程度不变。

故答案为：（1）匀速直线；4.6；（3）无关，压力和接触面粗糙程度不变。

12．【解答】解：（1）电流表与滑动变阻器、灯泡串联接入电路中，如图所示：

；

连接电路时，为了保护电路；

（2）在探究“电流与导体两端电压的关系”实验中，选用5Ω的定值电阻，电路中的电流为：

I＝＝＝0.2A；

滑动变阻器接入电路的电阻为：R'＝＝＝40Ω＞20Ω；

（3）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大；

探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，由分压原理，所以滑片应向B端移动；

根据图像可知，在电压一定时；

（4）由图示电路图可知，电流表采用外接法，电流的测量值偏大，电阻R的测量值小于真实值；

（5）由图可知，电流表选用的是小量程，示数为0.32A；

灯泡的额定功率为：P＝UI＝3.5V×0.32A＝2.8W；

（6）当灯泡丝烧断后，电压表与电流表串联，所以示数变大，所以电路中的电流几乎为0。

故答案为：（1）如图；断开；（3）B，导体中的电流与导体的电阻成反比；（5）6.8，电压表示数满偏。

13．【解答】解：

（1）凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，物距为50cm﹣15cm＝35cm，所以此时成倒立缩小的实像，即在Ⅱ区；

（2）小明将蜡烛逐渐靠近透镜继续探究，此时物距变小，光屏上成的像将逐渐变大；

当蜡烛移至45cm刻度线处时，此时的物距为5cm，成正立放大的虚像，则应该在光屏这一侧透过凸透镜观察；

（3）给该“透镜”再充入少量水，透镜的焦距变小，为了使光屏上的像依然清晰。

故答案为：（1）Ⅱ；缩小；（2）变大；（3）向左。

14．【解答】解：

（1）实验开始，用较小的力拉木块，处于平衡状态，摩擦力的方向与拉力的方向相反；由于压力大小和接触面的粗糙程度不变，滑动摩擦力也不变；

（2）甲、乙接触面的粗糙程度相同，测力计的示数不同，接触面粗糙程度相同时，滑动摩擦越大；

（3）A、木板的长短不会影响摩擦力的大小，故A错误；

B、木块运动速度不影响摩擦力的大小，故B错误。

C．弹簧测力计的分度值太大，不是造成弹簧测力计的示数不容易稳定的原因；

D、.木块没有做匀速直线运动，故D正确；

故选D。

（4）如图乙所示：将弹簧测力计一端固定，另一端钩住木块，实验时拉着长木板沿水平地面向右运动，受到的测力计拉力（水平向左）与木板施加的摩擦力为平衡力。压力大小和接触面的粗糙程度不变，当木块有一小部分滑出木板表面时；

故答案为：

（1）等于；不变，压力越大；（3）D；不变。

15．【解答】解：（1）图甲所示压强计是通过U形管中水面高度差来反映被测压强大小的；

（2）调节压强计时，只需要将软管取下，这样U形管中两管上方的气体压强就是相等的（都等于大气压），U形管中的液面就是相平的；

（3）比较乙图、丙图和丁图，金属盒的朝向不同，可以得到：在同一深度；

（4）在乙图中，若只将烧杯中的水换成同深度的盐水，控制了深度不变，液体密度变大，则可以观察到U形管两边液面的高度差将变大。

（5）图乙中U形管左右两侧水面的高度差h＝5cm，则橡皮管内气体的压强与大气压之差约为：

p＝ρgh＝1.5×103kg/m3×10N/kg×8.05m＝500Pa。

故答案为：（1）高度差；（2）B；（4）变大。
