2022年宁夏中考物理专题训练：作图题

这是一份2022年宁夏中考物理专题训练：作图题，共10页。

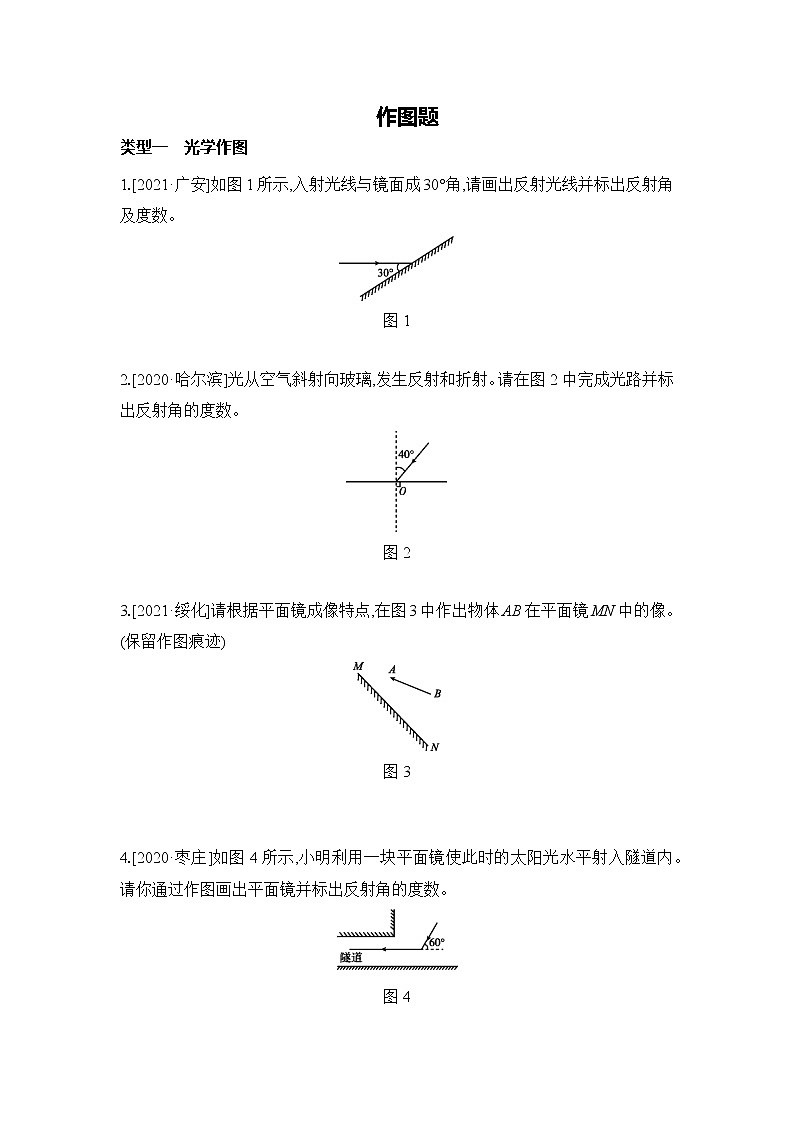

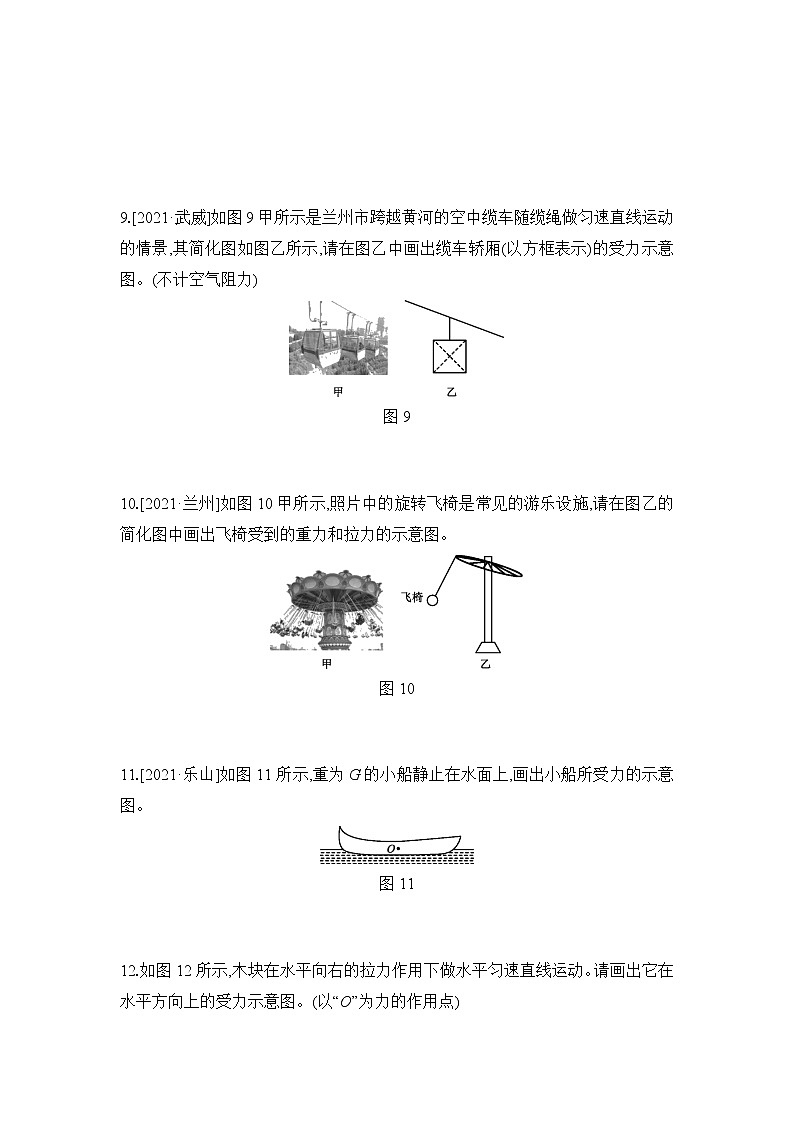

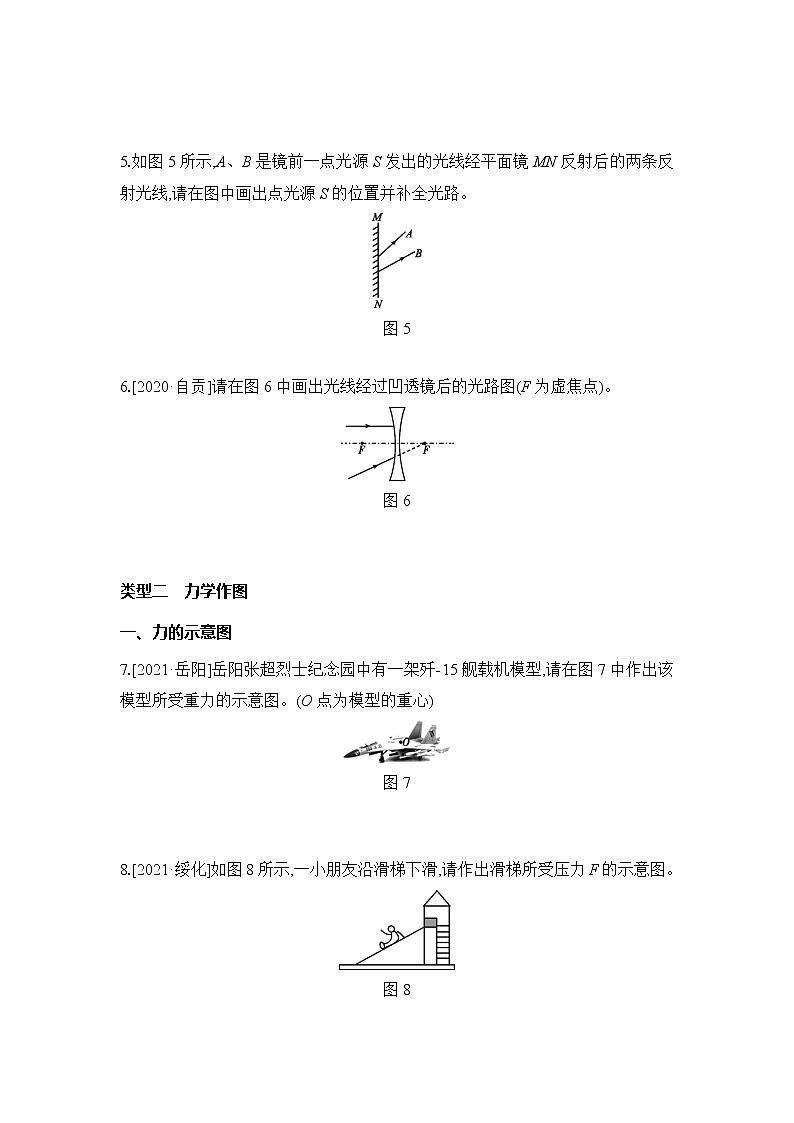

　作图题类型一　光学作图1.[2021·广安]如图1所示,入射光线与镜面成30°角,请画出反射光线并标出反射角及度数。图1 2.[2020·哈尔滨]光从空气斜射向玻璃,发生反射和折射。请在图2中完成光路并标出反射角的度数。图2 3.[2021·绥化]请根据平面镜成像特点,在图3中作出物体AB在平面镜MN中的像。(保留作图痕迹)图3  4.[2020·枣庄]如图4所示,小明利用一块平面镜使此时的太阳光水平射入隧道内。请你通过作图画出平面镜并标出反射角的度数。图4  5.如图5所示,A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线,请在图中画出点光源S的位置并补全光路。图5 6.[2020·自贡]请在图6中画出光线经过凹透镜后的光路图(F为虚焦点)。图6  类型二　力学作图一、力的示意图7.[2021·岳阳]岳阳张超烈士纪念园中有一架歼-15舰载机模型,请在图7中作出该模型所受重力的示意图。(O点为模型的重心)图7  8.[2021·绥化]如图8所示,一小朋友沿滑梯下滑,请作出滑梯所受压力F的示意图。图8    9.[2021·武威]如图9甲所示是兰州市跨越黄河的空中缆车随缆绳做匀速直线运动的情景,其简化图如图乙所示,请在图乙中画出缆车轿厢(以方框表示)的受力示意图。(不计空气阻力)图9  10.[2021·兰州]如图10甲所示,照片中的旋转飞椅是常见的游乐设施,请在图乙的简化图中画出飞椅受到的重力和拉力的示意图。图10  11.[2021·乐山]如图11所示,重为G的小船静止在水面上,画出小船所受力的示意图。图11  12.如图12所示,木块在水平向右的拉力作用下做水平匀速直线运动。请画出它在水平方向上的受力示意图。(以“O”为力的作用点)图12     二、杠杆及滑轮组绕线相关作图13.[2021·福建]在图13中画出使用铡刀时动力F的力臂l。图13  14.[2021·成都]由于土壤松动,一颗珍稀古树摇摇欲坠。园艺师用绳子将古树系住,通过山体固定,对古树展开救助。如图14所示,把古树视为杠杆,O点为支点,A点为古树重心位置。请画出:①古树受到的重力G的示意图;②绳子拉力的力臂l。图14  15.如图15所示,某人站立在地面上用滑轮组将物体A匀速向上拉起,请在图中用笔画线代替绳子画出最省力的绕法。图15  16.要用滑轮组将陷在泥中的汽车拉出来,试在图16中画出最省力的绕绳方法,并在绳子末端用F表示拉力方向。图16  类型三　电学作图17.[2020·天水]请根据如图17甲所示的实物图,在图乙中画出对应的电路图。图17   18.[2020·东莞]根据如图18甲所示的电路图,连接图乙的实物图。(注意导线不能交叉)图18   19.[2021·兰州]请按要求正确连接如图19所示的实物图。要求:定值电阻R与滑动变阻器串联,闭合开关S,将滑动变阻器的滑片向左移动,电压表和电流表的示数都变小,连线不能交叉。图19     20.[2021·攀枝花]请将如图20所示的电灯、开关和三孔插座正确接入家庭电路中,开关需控制电灯。图20  21.[2021·大庆]如图21所示,已知静止在通电螺旋管右端小磁针N极的指向,请用箭头在磁感线上标出磁感线的方向并在括号内用“正”“负”标出电源的正、负极。图21  22.[2021·济宁]如图22所示,请用笔画线代替导线将实物图补充完整。要求:①小磁针的指向满足图中所指的方向;②滑动变阻器的滑片向右端滑动时,通电螺线管的磁性减弱。图22
【参考答案】1.如图所示2.如图所示3.如图所示4.如图所示5.如图所示6.如图所示7.如图所示8.如图所示9.如图所示10.如图所示11.如图所示12.如图所示13.如图所示14.如图所示15.如图所示16.如图所示17.如图所示18.如图所示19.如图所示20.如图所示21.如图所示:22.如图所示
