物理必修 第三册1 电路中的能量转化图片课件ppt
展开
这是一份物理必修 第三册1 电路中的能量转化图片课件ppt，共24页。PPT课件主要包含了电功和电功率，电压U，电流I，通电时间t，千瓦时kW·h，省电小提示，焦耳定律，UIt，电热水器，适用范围等内容，欢迎下载使用。

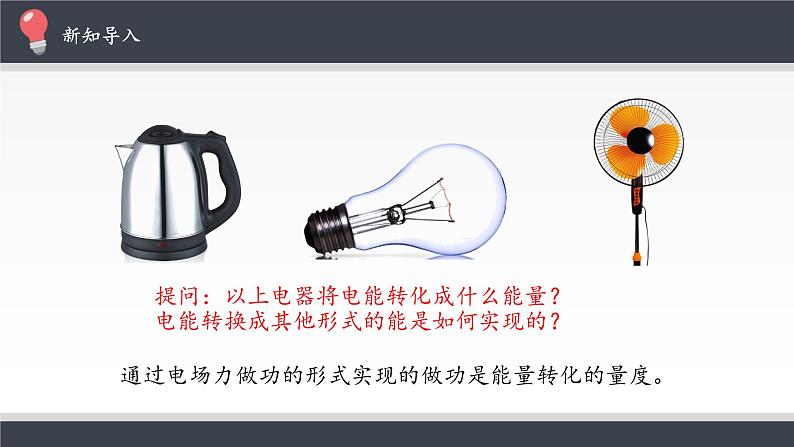

提问：以上电器将电能转化成什么能量？ 电能转换成其他形式的能是如何实现的？
通过电场力做功的形式实现的做功是能量转化的量度。

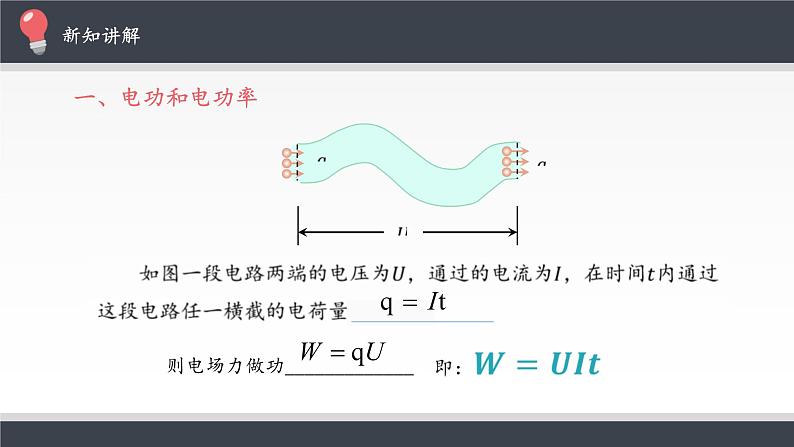

则电场力做功_____________
注意： （ 1）电流在一段电路上所做的功等于这段电路两端的______、电路中的____和_________三者的乘积。
（2） 在国际单位制中电功的单位是_______，常用单位有______________。
1kW·h＝3.6×106J

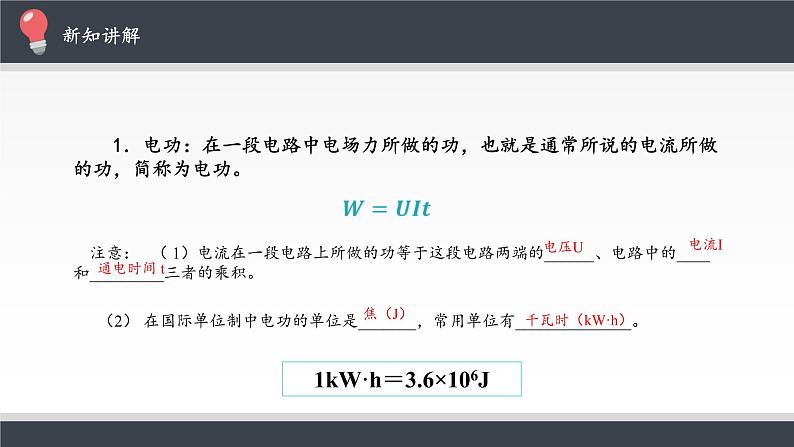

1．电功：在一段电路中电场力所做的功，也就是通常所说的电流所做的功，简称为电功。
（1）一段电路上的电功率P等于这段电路两端的______和电路中_______的乘积。
（2）电功率表示电流做功的快慢。
（3）单位：在国际单位制中是________； 常用单位还有____________________。
1kW＝103W＝106mW

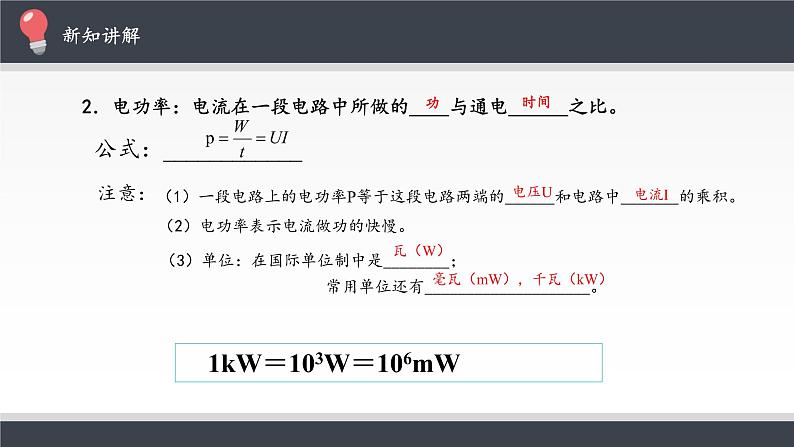

2．电功率：电流在一段电路中所做的____与通电______之比。
公式：____________
毫瓦（mW），千瓦（kW）

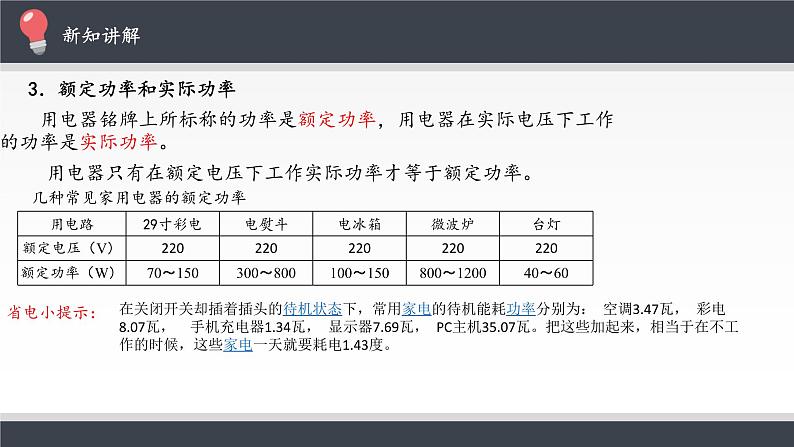

几种常见家用电器的额定功率
3．额定功率和实际功率
用电器铭牌上所标称的功率是额定功率，用电器在实际电压下工作的功率是实际功率。
用电器只有在额定电压下工作实际功率才等于额定功率。
在关闭开关却插着插头的待机状态下，常用家电的待机能耗功率分别为： 空调3.47瓦， 彩电8.07瓦， 手机充电器1.34瓦， 显示器7.69瓦， PC主机35.07瓦。把这些加起来，相当于在不工作的时候，这些家电一天就要耗电1.43度。

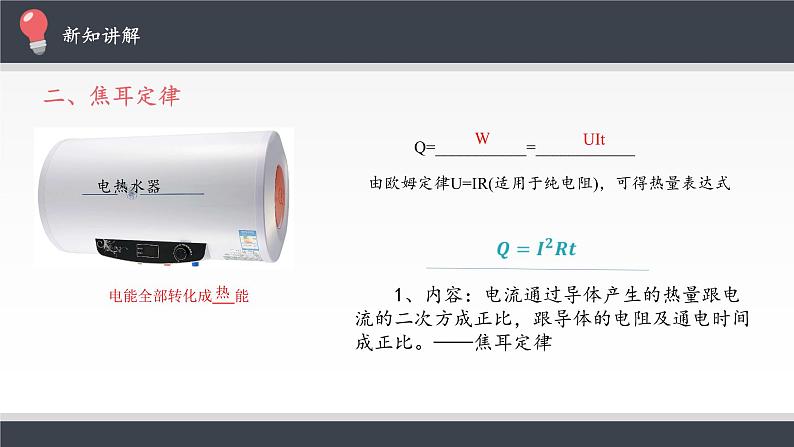

1、内容：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。——焦耳定律
电能全部转化成___能
Q=___________=____________
由欧姆定律U=IR(适用于纯电阻)，可得热量表达式

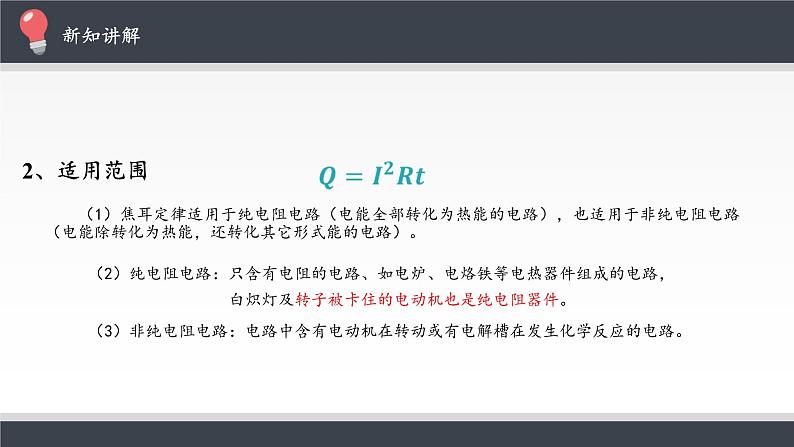

（1）焦耳定律适用于纯电阻电路（电能全部转化为热能的电路），也适用于非纯电阻电路（电能除转化为热能，还转化其它形式能的电路）。
（2）纯电阻电路：只含有电阻的电路、如电炉、电烙铁等电热器件组成的电路， 白炽灯及转子被卡住的电动机也是纯电阻器件。
（3）非纯电阻电路：电路中含有电动机在转动或有电解槽在发生化学反应的电路。
3．热功率：电流通过导体发热的功率
电功率：电流在一段电路中所做的功与通电时间之比。
例1.一个电动机，线圈电阻是0.4Ω，当它两端所加的电压为220V时，通过的电流是5A。这台电动机发热的功率与对外做功的功率各是多少？
解：电动机发热的功率为
电动的对外做功的功率为
除电阻外还包括能把电能转化为其他形式的能的用电器
电流做功全部转化为热能
电流做功转化为热能和其他形式的能量
1. 试根据串、并联电路的电流、电压特点推导：串联电路和并联电路各导体消耗的电功率与它们的电阻有什么关系？
2. 电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是水烧干以后的保温状态。图2.1-4是电饭锅的电路图，R 1 是电阻，R 2 是加热用的电阻丝。（1）自动开关S接通和断开时，电饭锅分别处于哪种状态？说明理由。（2）要使电饭锅在保温状态下的功率是加热状态的一半，R 1 R 2 应该是多少？
3. 四个定值电阻连成图 12.1-5 所示的电路。R A 、R C 的规格为 “10 V 4 W”，R B 、R D 的规格为 “10 V 2 W”。请按消耗功率大小的顺序排列这四个定值电阻，并说明理由。
4. 如图12.1-6，输电线路两端的电压U为220 V，每条输电线的电阻R为5 Ω，电热水器A的电阻R A 为30 Ω。求电热水器A上的电压和它消耗的功率。如果再并联一个电阻R B 为40 Ω的电热水壶 B，则电热水器和电热水壶消耗的功率各是多少？
例2.规格为“220V，1000W”的电炉，求：电炉正常工作时，通过电阻丝的电流；电炉的电阻。
1.如右图所示的电路，若将玩具电动机卡住，电流表的示数如何变化？
2.关于电功，下列说法中正确的有（ ） A．电功的实质是电场力所做的功 B．电功是电能转化为内能 C．电场力做功是电能转化为其他形式能量的量度 D．电流通过电动机时的电功率和热功率相等
3.对计算任何用电器的电功率都适用的公式是（ ）
电流做功的过程，是电能转化为其他形式能量的过程。
4.加在某台电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的热功率为（ ）
3．纯电阻电路及非纯电阻电路中电功和电热的关系
