2020-2021学年吉林省洮南一中高二下学期第一次月考物理试题 Word版

这是一份2020-2021学年吉林省洮南一中高二下学期第一次月考物理试题 Word版，共7页。试卷主要包含了选择题，填空题，计算等内容，欢迎下载使用。

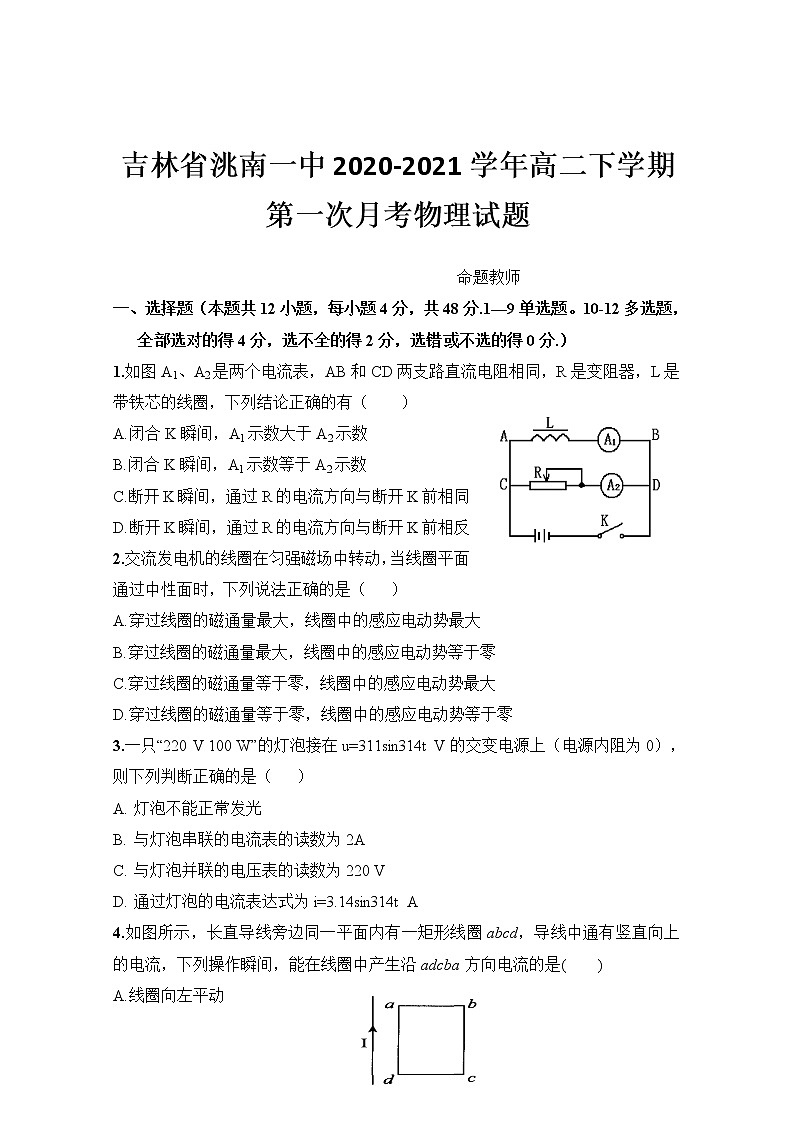

吉林省洮南一中2020-2021学年高二下学期第一次月考物理试题
命题教师
一、选择题（本题共12小题，每小题4分，共48分.1—9单选题。10-12多选题，全部选对的得4分，选不全的得2分，选错或不选的得0分.）
1.如图A1、A2是两个电流表，AB和CD两支路直流电阻相同，R是变阻器，L是带铁芯的线圈，下列结论正确的有（ ）
A.闭合K瞬间，A1示数大于A2示数
B.闭合K瞬间，A1示数等于A2示数
C.断开K瞬间，通过R的电流方向与断开K前相同
D.断开K瞬间，通过R的电流方向与断开K前相反
2.交流发电机的线圈在匀强磁场中转动，当线圈平面通过中性面时，下列说法正确的是（ ）
A.穿过线圈的磁通量最大，线圈中的感应电动势最大
B.穿过线圈的磁通量最大，线圈中的感应电动势等于零
C.穿过线圈的磁通量等于零，线圈中的感应电动势最大
D.穿过线圈的磁通量等于零，线圈中的感应电动势等于零
3.一只“220 V 100 W”的灯泡接在u=311sin314t V的交变电源上（电源内阻为0），则下列判断正确的是（ ）
灯泡不能正常发光
与灯泡串联的电流表的读数为2A
与灯泡并联的电压表的读数为220 V
通过灯泡的电流表达式为i=3.14sin314t A
4.如图所示，长直导线旁边同一平面内有一矩形线圈abcd，导线中通有竖直向上的电流，下列操作瞬间，能在线圈中产生沿adcba方向电流的是( )
A.线圈向左平动
B.线圈竖直向下平动
C.线圈以ab边为轴转动
D.线圈向右平动

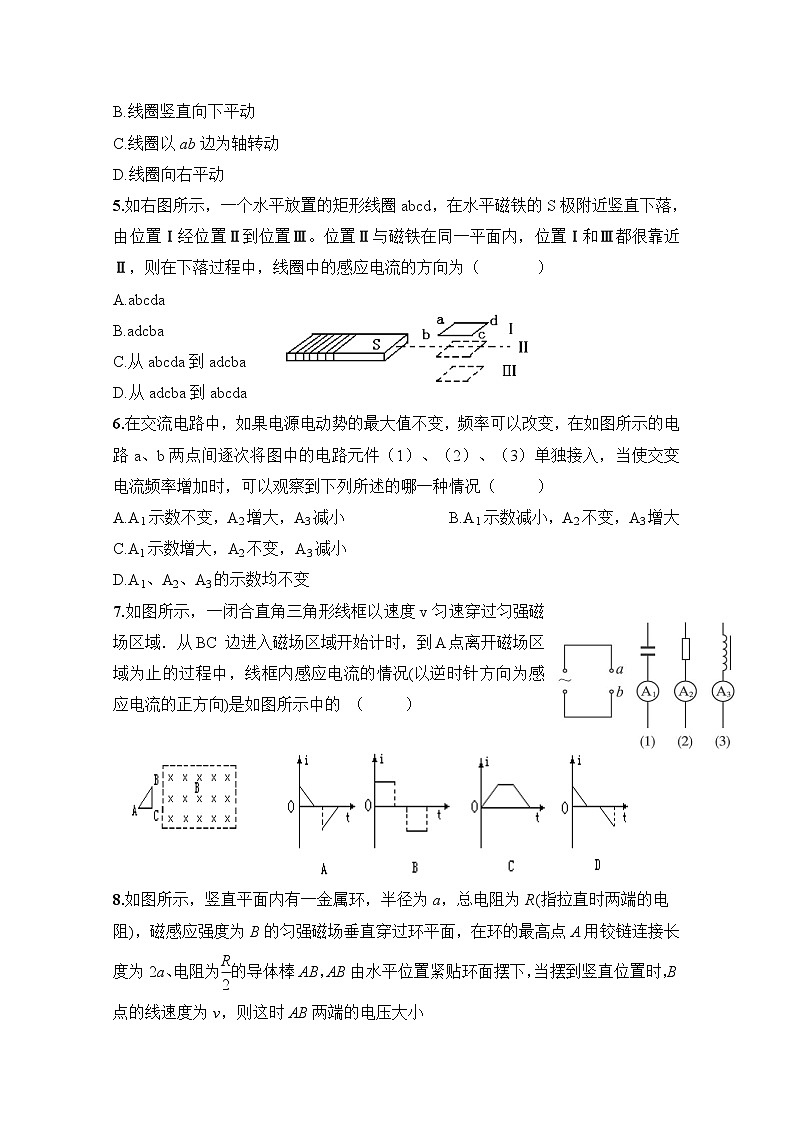

5.如右图所示，一个水平放置的矩形线圈abcd，在水平磁铁的S极附近竖直下落，由位置Ⅰ经位置Ⅱ到位置Ⅲ。位置Ⅱ与磁铁在同一平面内，位置Ⅰ和Ⅲ都很靠近Ⅱ，则在下落过程中，线圈中的感应电流的方向为（ ）
A.abcda
B.adcba
C.从abcda到adcba
D.从adcba到abcda
6.在交流电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示的电路a、b两点间逐次将图中的电路元件（1）、（2）、（3）单独接入，当使交变电流频率增加时，可以观察到下列所述的哪一种情况（ ）
A.A1示数不变，A2增大，A3减小 B.A1示数减小，A2不变，A3增大
C.A1示数增大，A2不变，A3减小
D.A1、A2、A3的示数均不变
7.如图所示，一闭合直角三角形线框以速度v匀速穿过匀强磁场区域．从BC 边进入磁场区域开始计时，到A点离开磁场区域为止的过程中，线框内感应电流的情况(以逆时针方向为感应电流的正方向)是如图所示中的 （ ）

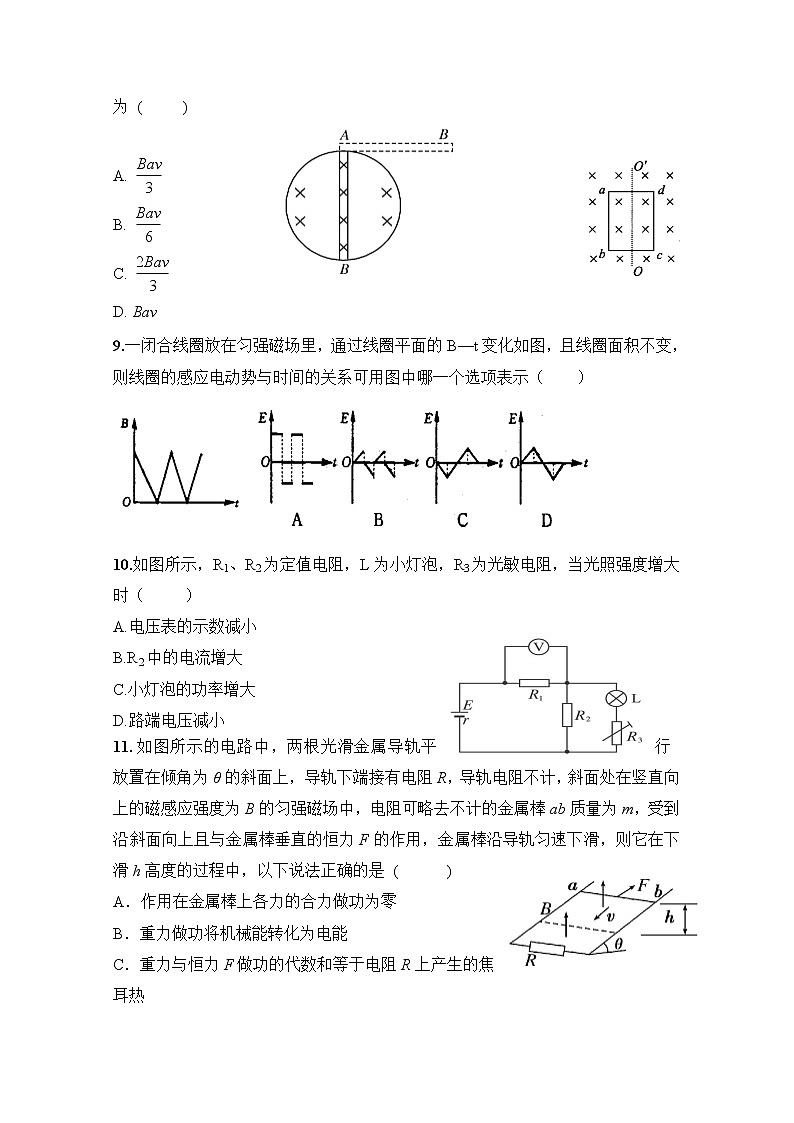

8.如图所示，竖直平面内有一金属环，半径为a，总电阻为R(指拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为eq \f(R,2)的导体棒AB，AB由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小
为 ( )
A. eq \f(Bav,3)
B. eq \f(Bav,6)
C. eq \f(2Bav,3)
D. Bav
9.一闭合线圈放在匀强磁场里，通过线圈平面的B—t变化如图，且线圈面积不变，则线圈的感应电动势与时间的关系可用图中哪一个选项表示（ ）
10.如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当光照强度增大时（ ）
A.电压表的示数减小
B.R2中的电流增大
C.小灯泡的功率增大
D.路端电压减小
11.如图所示的电路中，两根光滑金属导轨平行放置在倾角为θ的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在竖直向上的磁感应强度为B的匀强磁场中，电阻可略去不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用，金属棒沿导轨匀速下滑，则它在下滑h高度的过程中，以下说法正确的是 ( )
A．作用在金属棒上各力的合力做功为零
B．重力做功将机械能转化为电能
C．重力与恒力F做功的代数和等于电阻R上产生的焦耳热
D．金属棒克服安培力做功等于重力与恒力F做的总功与电阻R上产生的焦耳热之和
12.如图所示，相距为L的两条足够长的光滑平行轨道上，平行放置两根质量和电阻都相同的滑杆ab和cd，组成矩形闭合回路．轨道电阻不计，匀强磁场B垂直穿过整个轨道平面．开始时ab和cd均处于静止状态，现用一个平行轨道的恒力F向右拉ab杆，则下列说法正确的是（ ）
A．cd杆向左运动
B．cd杆向右运动
C．ab与cd杆均先做变加速运动，后做匀速运动
D．ab与cd杆均先做变加速运动，后做匀加速运动
二、填空题（本题共4小题，共14分）
13.如右图所示，理想变压器有两个副线圈，匝数分别为n1和n2，所接负载4R1=R2。当只闭合S1时，电流表示数为1A，当S1和S2都闭合时，电流表示数为2A，则n1：n2为 。
14.闭合线圈在匀强磁场中绕垂直于磁场方向的转轴匀速转动，转速为240 r/min,若线圈平面转至与磁感线平行时的电动势为2 V，则从中性面开始计时，所产生的感应电动势表达式为e=__________ V.从中性面起经1/48 s，感应电动势的大小为__________.
15.如图所示，使闭合矩形线圈在匀强磁场中绕垂直于磁场方向的转轴匀速转动，在线圈中就会产生交流电。已知磁场的磁感应强度为B，线圈abcd面积为S，线圈转动的角速度为ω，当线圈转到如图位置时，线圈中的感应电动势为______；当线圈从图示位置转过90°时，线圈中的感应电动势为______。
UAB
R1
10-2S
R3
R2
16.如图甲所示的电路中，D为二极管（正向电阻为零，反向电阻为无穷大），R1=R2=4 Ω，R3=6 Ω,当在AB间加上如图乙所示的交流电压时，在0～1×10-2s时间内通过R1的电流 ；1s内电阻R3所消耗的电能 ．
三、计算（本题共3小题，共38分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．）
M
N
P
Q
a
b
v
R
B
17.(12分)如图所示，水平面上有两根相距0.5m的足够长的平行金属导轨MN和PQ，它们的电阻可忽略不计，在M和P之间接有阻值为R的定值电阻.导体棒ab长l＝0.5m，其电阻为r，与导轨接触良好.整个装置处于方向竖直向上的匀强磁场中，磁感应强度B＝0.4T.现使ab以v＝10m/s的速度向右做匀速运动.
⑴ab中的感应电动势多大？
⑵ab中电流的方向如何？
⑶若定值电阻R＝3.0Ω，导体棒的电阻r＝1.0Ω，则电路中的电流多大？
18.(12分).如图所示，宽度为L的足够长的平行金属导轨MN、PQ，垂直导轨水平放置一质量为m电阻为R的金属杆CD，整个装置处于垂直于导轨平面的匀强磁场中，导轨平面与水平面之间的夹角为θ，金属杆由静止开始下滑，动摩擦因数为μ，其余电阻不计。下滑过程中重力的最大功率为P，求磁感应强度的大小．
19.(14分)某交流发电机输出功率为5×105 W，输出电压为U＝1.0×103 V，假如输电线的总电阻R＝10 Ω，在输电线上损失的电功率等于输电功率的5%，用户使用电压U用＝380 V。
(1)画出输电线路图.
(2)所用升压和降压变压器的原、副线圈的匝数比是多少？(使用的变压器是理想变压器)
物理试题答案
13 1;2
14. e=2sin8Πt 1v
15. 0 BSω
4.92J
17.(1)2V (2)b到a(3)0.5A
18.
19.
1
2
3
4
5
6
7
8
9
10
11
12
D
B
C
A
B
C
A
A
A
CD
AC
BD
