高中物理人教版 (新课标)选修37 闭合电路欧姆定律随堂练习题

这是一份高中物理人教版 (新课标)选修37 闭合电路欧姆定律随堂练习题，共6页。

1．用E表示电源电动势，U表示路端电压，Ur表示内电压，R表示外电路总电阻，r表示电源内电阻，I表示干路电流，则下列各式中正确的是( )
A．Ur＝IR B．Ur＝E－U
C．U＝E＋Ir D．U＝eq \f(RE,R＋r)
2．一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是( )
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．电池的内阻越小，外电阻变化时，路端电压的变化越大
3．在如图所示的电路中，电阻R＝2.0 Ω，电源的电动势E＝3.0 V，内电阻r＝1.0 Ω。闭合开关S后，通过电阻R的电流为( )
A．1.0 A B．1.5 A
C．2.0 A D．6.0 A
4．有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为eq \f(4I,3)，则电源的内阻为( )
A．R B.eq \f(R,2)
C．4R D.eq \f(R,8)
5.[多选]如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是( )
A．当S断开时，UAC＝9 V
B．当S闭合时，UAC＝9 V
C．当S闭合时，UAB＝7.5 V，UBC＝0
D．当S断开时，UAB＝0，UBC＝0
6.（多选）如图所示，电阻R与电动机M(其线圈电阻为R0)串联后接到电动势为E、内阻为r的电源两端，流过电路的电流为I，路端电压为U，电阻R两端电压为U1，电动机两端电压为U2，则下列关系一定成立的是( )
A．E＝I(R＋R0＋r) B．E＝U＋Ir
C．U1＝IR D．U2＝IR0

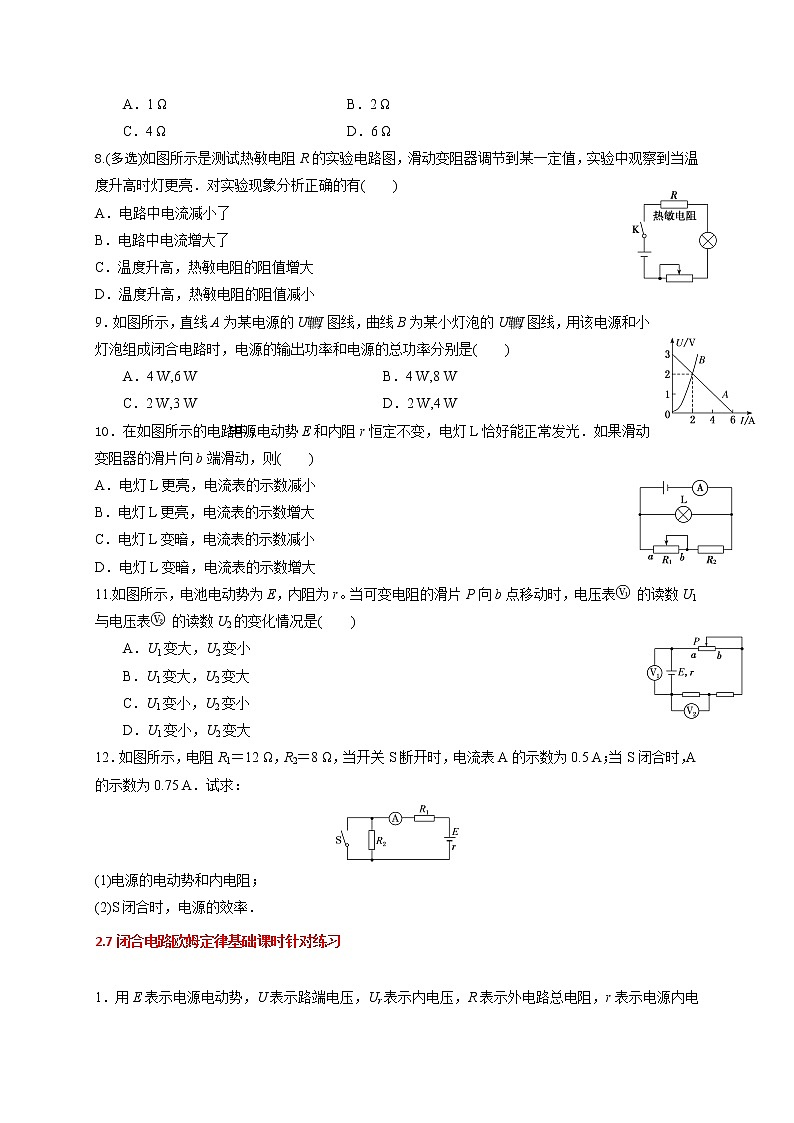

7．当外电路的电阻分别为8 Ω和2 Ω时，单位时间内在外电路上产生的热量正好相等，则该电源的内电阻是( )．
A．1 Ω B．2 Ω
C．4 Ω D．6 Ω
8.(多选)如图所示是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮．对实验现象分析正确的有( )
A．电路中电流减小了
B．电路中电流增大了
C．温度升高，热敏电阻的阻值增大
D．温度升高，热敏电阻的阻值减小
9．如图所示，直线A为某电源的UI图线，曲线B为某小灯泡的UI图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是( )
A．4 W,6 W B．4 W,8 W
C．2 W,3 W D．2 W,4 W
10．在如图所示的电路中，电源电动势E和内阻r恒定不变，电灯L恰好能正常发光．如果滑动变阻器的滑片向b端滑动，则( )
A．电灯L更亮，电流表的示数减小
B．电灯L更亮，电流表的示数增大
C．电灯L变暗，电流表的示数减小
D．电灯L变暗，电流表的示数增大
11.如图所示，电池电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表 的读数U1与电压表 的读数U2的变化情况是( )
A．U1变大，U2变小
B．U1变大，U2变大
C．U1变小，U2变小
D．U1变小，U2变大
12．如图所示，电阻R1＝12 Ω，R2＝8 Ω，当开关S断开时，电流表A的示数为0.5 A；当S闭合时，A的示数为0.75 A．试求：
(1)电源的电动势和内电阻；
(2)S闭合时，电源的效率．

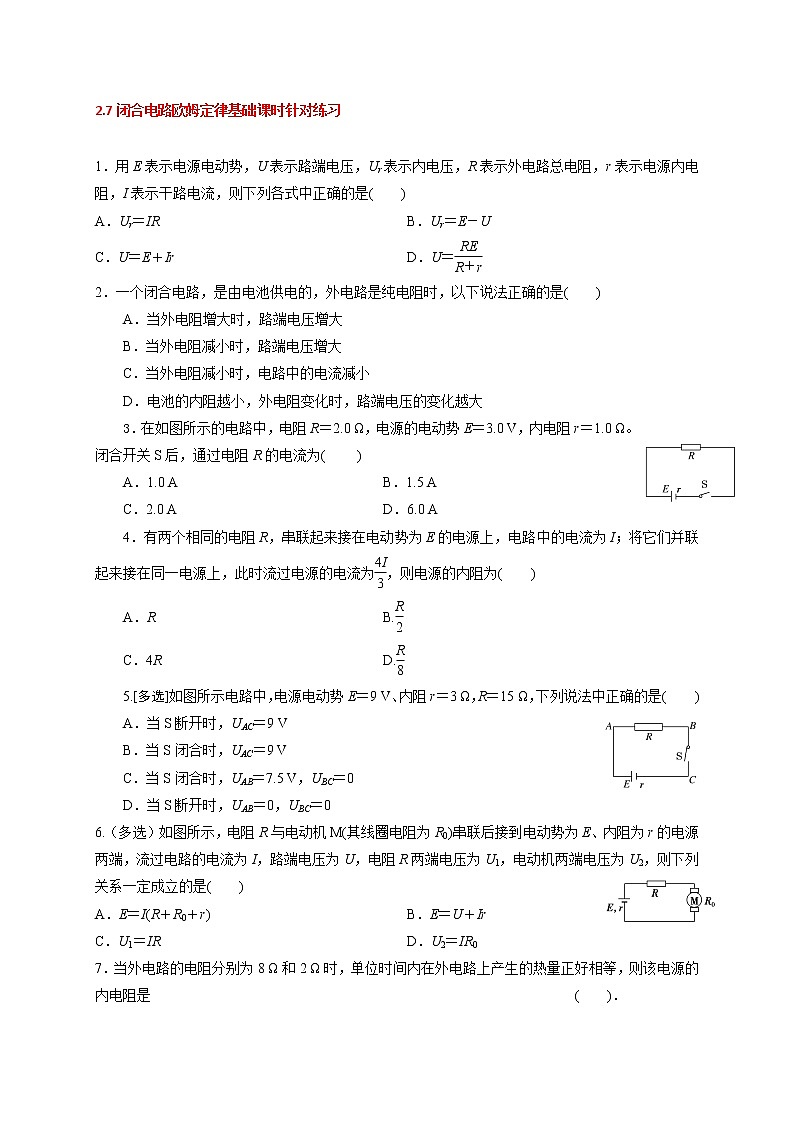

2.7闭合电路欧姆定律基础课时针对练习

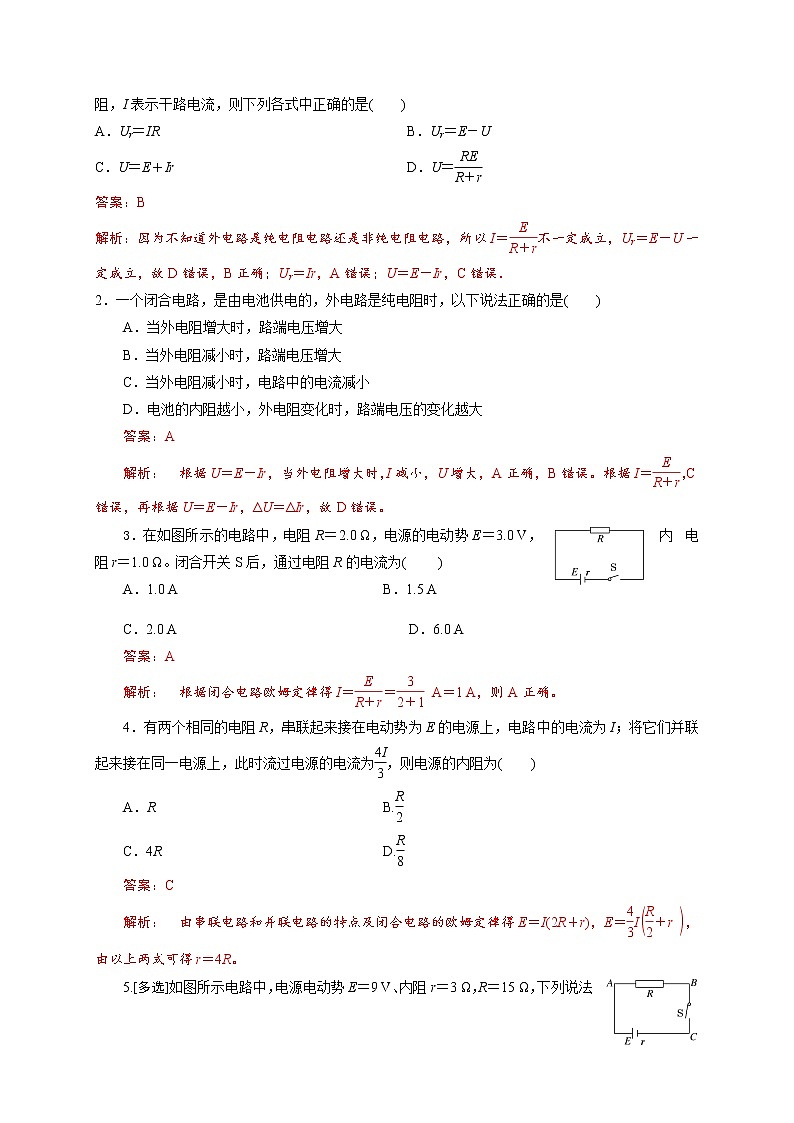

1．用E表示电源电动势，U表示路端电压，Ur表示内电压，R表示外电路总电阻，r表示电源内电阻，I表示干路电流，则下列各式中正确的是( )
A．Ur＝IR B．Ur＝E－U
C．U＝E＋Ir D．U＝eq \f(RE,R＋r)
答案：B
解析：因为不知道外电路是纯电阻电路还是非纯电阻电路，所以I＝eq \f(E,R＋r)不一定成立，Ur＝E－U一定成立，故D错误，B正确；Ur＝Ir，A错误；U＝E－Ir，C错误．
2．一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是( )
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．电池的内阻越小，外电阻变化时，路端电压的变化越大
答案：A
解析： 根据U＝E－Ir，当外电阻增大时，I减小，U增大，A正确，B错误。根据I＝eq \f(E,R＋r)，C错误，再根据U＝E－Ir，ΔU＝ΔIr，故D错误。
3．在如图所示的电路中，电阻R＝2.0 Ω，电源的电动势E＝3.0 V，内电阻r＝1.0 Ω。闭合开关S后，通过电阻R的电流为( )
A．1.0 A B．1.5 A
C．2.0 A D．6.0 A
答案：A
解析： 根据闭合电路欧姆定律得I＝eq \f(E,R＋r)＝eq \f(3,2＋1) A＝1 A，则A正确。
4．有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为eq \f(4I,3)，则电源的内阻为( )
A．R B.eq \f(R,2)
C．4R D.eq \f(R,8)
答案：C
解析： 由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝eq \f(4,3)Ieq \b\lc\(\rc\)(\a\vs4\al\c1(\f(R,2)＋r))，由以上两式可得r＝4R。
5.[多选]如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是( )
A．当S断开时，UAC＝9 V
B．当S闭合时，UAC＝9 V
C．当S闭合时，UAB＝7.5 V，UBC＝0
D．当S断开时，UAB＝0，UBC＝0
答案：AC
解析： 当S断开时，UAC与UBC为路端电压，等于电源电动势，A正确，D错误；当S闭合时，UAC＝UAB＝eq \f(E,R＋r)R＝7.5 V，UBC＝I×0＝0，B错误，C正确。
6.（多选）如图所示，电阻R与电动机M(其线圈电阻为R0)串联后接到电动势为E、内阻为r的电源两端，流过电路的电流为I，路端电压为U，电阻R两端电压为U1，电动机两端电压为U2，则下列关系一定成立的是( )
A．E＝I(R＋R0＋r) B．E＝U＋Ir
C．U1＝IR D．U2＝IR0
答案：BC
解析：由于电路中含有电动机，为非纯电阻电路，闭合电路的欧姆定律不再适用，故关系式E＝I(R＋R0＋r)不再成立，A错．根据欧姆定律，B、C正确；对于非纯电阻电路，欧姆定律不适用，D错．
7．当外电路的电阻分别为8 Ω和2 Ω时，单位时间内在外电路上产生的热量正好相等，则该电源的内电阻是( )．
A．1 Ω B．2 Ω
C．4 Ω D．6 Ω
答案 C
解析 由eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(E,R1＋r)))2R1＝eq \b\lc\(\rc\)(\a\vs4\al\c1(\f(E,R2＋r)))2R2，代入数据解得r＝4 Ω，选项C正确．
8.(多选)如图所示是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮．对实验现象分析正确的有( )
A．电路中电流减小了
B．电路中电流增大了
C．温度升高，热敏电阻的阻值增大
D．温度升高，热敏电阻的阻值减小
答案：BD
解析：电路图中四个元件是串联关系，灯泡变亮，功率变大，根据P＝I2R得到电流变大，A错误，B正确．电路的总电流变大，根据闭合电路欧姆定律可得总电阻变小，故热敏电阻的阻值减小了，C错误，D正确．
9．如图所示，直线A为某电源的UI图线，曲线B为某小灯泡的UI图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是( )
A．4 W,6 W B．4 W,8 W
C．2 W,3 W D．2 W,4 W
答案：A
解析： 由题图可知，电源的电动势 E＝3 V，内阻r＝eq \f(ΔU,ΔI)＝0.5 Ω；两图线的交点表示灯泡与电源连接时的工作状态，此时灯泡的电压U＝2 V，电流I＝2 A；则电源的总功率P总＝EI＝3×2 W＝6 W；电源的输出功率 P出＝EI－I2r＝(3×2－22×0.5)W＝4 W，故选A。
10．在如图所示的电路中，电源电动势E和内阻r恒定不变，电灯L恰好能正常发光．如果滑动变阻器的滑片向b端滑动，则( )
A．电灯L更亮，电流表的示数减小
B．电灯L更亮，电流表的示数增大
C．电灯L变暗，电流表的示数减小
D．电灯L变暗，电流表的示数增大
答案：A
解析：滑动变阻器的滑片向b端滑动，变阻器接入电路的电阻增大，总电流减小，即电流表示数减小，由U＝E－Ir知路端电压增大，电灯L两端的电压等于路端电压，所以电灯两端的电压增大，会更亮，A正确．
11.如图所示，电池电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表 的读数U1与电压表 的读数U2的变化情况是( )
A．U1变大，U2变小
B．U1变大，U2变大
C．U1变小，U2变小
D．U1变小，U2变大
答案：A
解析： 滑片P向b移动时，总电阻变大，干路中I＝eq \f(E,R＋r)变小。由于路端电压U＝E－Ir，U增大，即V1表示数U1变大。由于V2表示数U2＝IR，U2减小，所以A正确。
12．如图所示，电阻R1＝12 Ω，R2＝8 Ω，当开关S断开时，电流表A的示数为0.5 A；当S闭合时，A的示数为0.75 A．试求：
(1)电源的电动势和内电阻；
(2)S闭合时，电源的效率．
答案：(1)12 V 4 Ω (2)75%
解析：(1)当S断开时，由闭合电路的欧姆定律有：
E＝I1(R1＋R2＋r)①
当S闭合时，R2被短路，同理有E＝I2(R1＋r)②
联立①②并代入已知数据解得E＝12 V，r＝4 Ω.
(2)S闭合时，电源的总功率和输出功率分别为
P总＝I2E＝Ieq \\al(2,2)(R1＋r)，P出＝I2U＝Ieq \\al(2,2)R1，
所以电源的效率η＝eq \f(P出,P总)×100%＝eq \f(I2U,I2E)×100%＝eq \f(R1,R1＋r)×100%＝75%.
