河北省石家庄市十八县重点中学2021年中考物理摸底联考试卷

这是一份河北省石家庄市十八县重点中学2021年中考物理摸底联考试卷，共19页。试卷主要包含了多项选择题〔共3题；共8分〕，填空题〔共6题；共13分〕，作图题〔共1题；共10分〕，实验题〔共3题；共14分〕，计算题〔共2题；共25分〕等内容，欢迎下载使用。

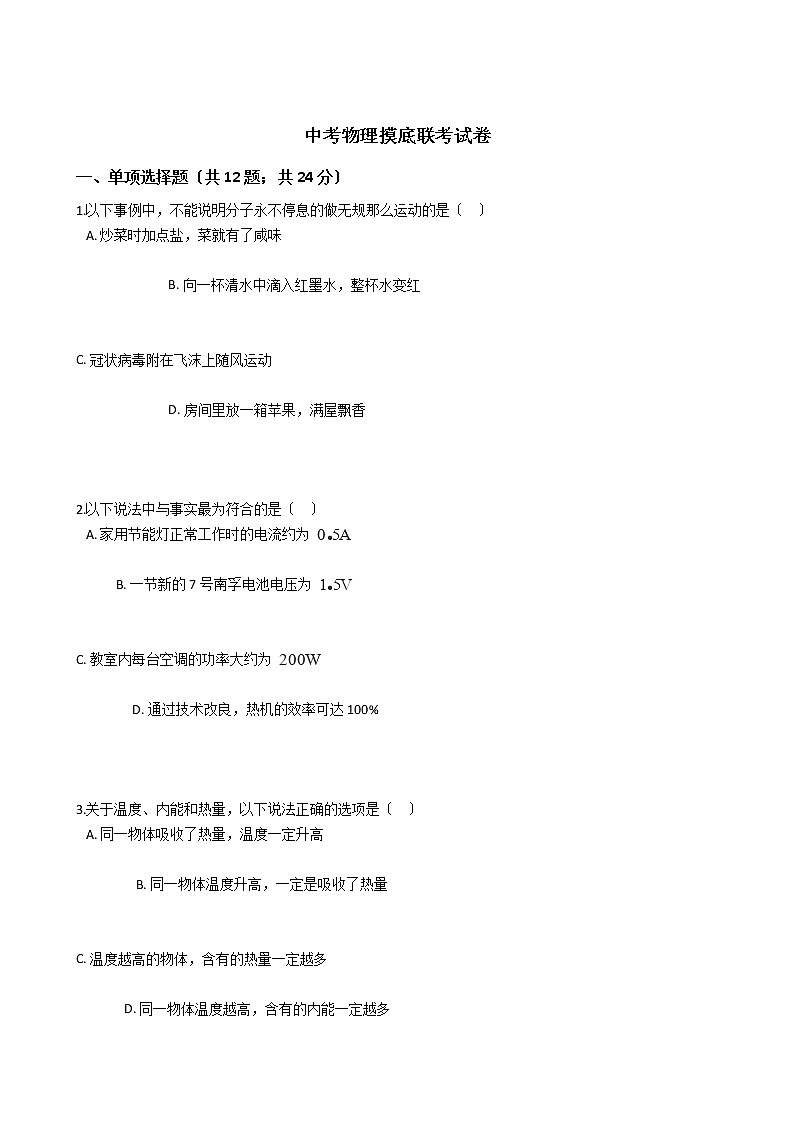

中考物理摸底联考试卷
一、单项选择题〔共12题；共24分〕
1.以下事例中，不能说明分子永不停息的做无规那么运动的是〔   〕
A. 炒菜时加点盐，菜就有了咸味

                             B. 向一杯清水中滴入红墨水，整杯水变红


C. 冠状病毒附在飞沫上随风运动

                             D. 房间里放一箱苹果，满屋飘香



2.以下说法中与事实最为符合的是〔   〕
A. 家用节能灯正常工作时的电流约为

            B. 一节新的7号南孚电池电压为


C. 教室内每台空调的功率大约为

                 D. 通过技术改良，热机的效率可达100%



3.关于温度、内能和热量，以下说法正确的选项是〔   〕
A. 同一物体吸收了热量，温度一定升高

                  B. 同一物体温度升高，一定是吸收了热量


C. 温度越高的物体，含有的热量一定越多

               D. 同一物体温度越高，含有的内能一定越多

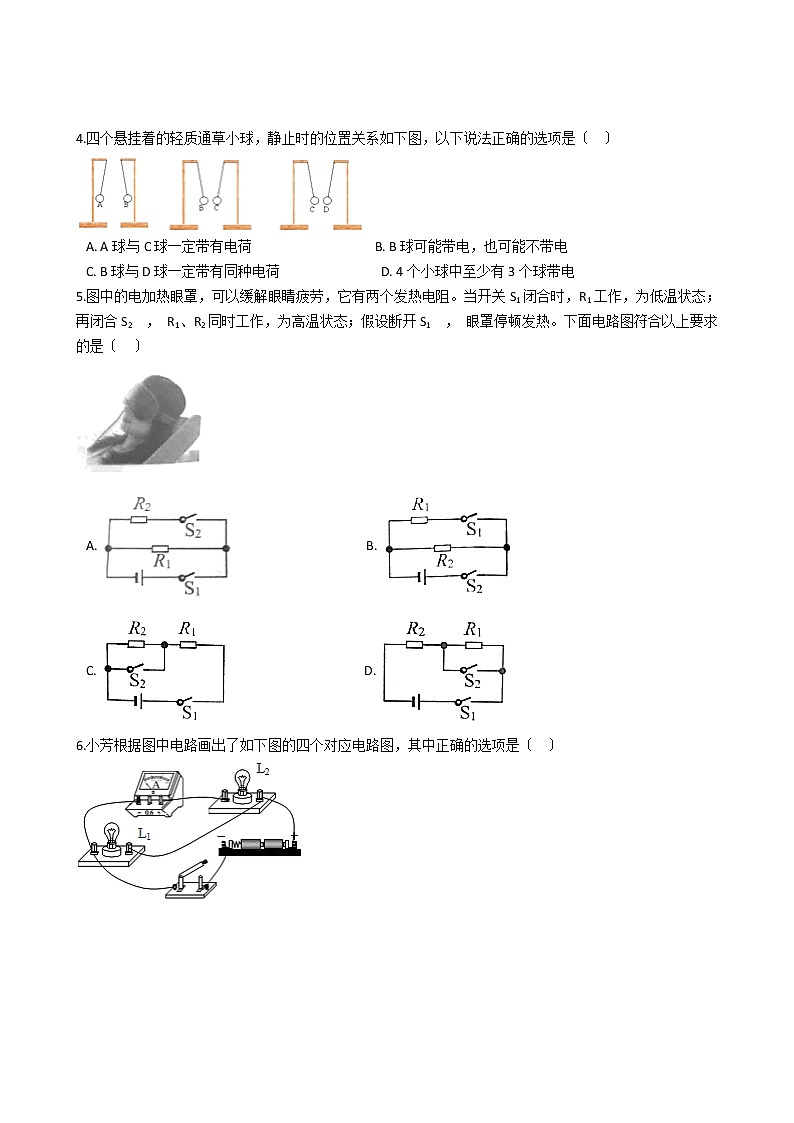

4.四个悬挂着的轻质通草小球，静止时的位置关系如下图，以下说法正确的选项是〔   〕
A. A球与C球一定带有电荷                                      B. B球可能带电，也可能不带电
C. B球与D球一定带有同种电荷                               D. 4个小球中至少有3个球带电
5.图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2 ， R1、R2同时工作，为高温状态；假设断开S1 ， 眼罩停顿发热。下面电路图符合以上要求的是〔    〕

A.                                         B.
C.                                            D.
6.小芳根据图中电路画出了如下图的四个对应电路图，其中正确的选项是〔   〕

A.                                          B.
C.                                              D.



7.如下图的电路中，电源电压保持不变，当开关 闭合， 断开时，电压表的读数是 ；当开关 断开， 闭合时，电压表的示数是 ，那么 断开时，灯 和 两端的电压分别为〔   〕

A. 和                          B. 和                          C. 和                          D. 和



8.如下图，闭合开关 后，灯泡 和 都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路和电路故障的分析正确的选项是〔   〕

A. 灯泡 和 发光时，两灯并联                        B. 电压表测的是灯泡 的电压


C. 灯泡熄灭是由于灯泡 断路                              D. 灯泡熄灭是由于灯泡 断路



9.如下图，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。闭合并关K，以下判断正确的选项是〔   〕

A. M点的磁场方向向左                                           B. 螺线管的左端为S极
C. 小磁针静止后，其N极的指向向左                       D. 向右移动滑片P，螺线管的磁场增强
10.现代生产生活中需要各种各样的材料，以下说法正确的选项是〔   〕
A. 超导体是一种电阻超级大的材料
B. 橡胶、铝、塑料都是很好的绝缘材料
C. 用半导体材料可以制成性能优良的输电导线
D. 有些半导体材料对光比拟敏感，可以用来制造光敏电阻
11.如遇雷雨天气，以下做法中不符合平安防雷的是〔   〕
A. 不要靠近金属栏杆                                              B. 在室内要关闭并远离窗户


C. 躲进具有防雷设施的建筑物内                             D. 手机等各种电器可正常使用



12.以下说法中正确的选项是〔   〕
A. 钻木取火，是将内能转化成机械能

                      B. 酒精燃烧，是将化学能转化为内能


C. 电动机工作时，是将机械能转化为电能

               D. 对手机电池充电，是将化学能转化为电能



二、多项选择题〔共3题；共8分〕
13.根据下表列出的一些物质比热容数据，以下判断正确的选项是〔   〕
物质
水
煤油
冰
水银
铅
铜
比热容/






A. 不同物质的比热容一定不同


B. 100 g水的比热容是50 g水的比热容的两倍


C. 制作体温计常用水银做介质，原因之一是水银的比热容较小


D. 质量相等的铜和铅假设吸收的热量比是 ，那么它们升高温度之比是



14.如下图，电源电压为U0 ， 且保持不变。闭合开关S，当滑动变阻器的滑片位于中点时，电压表V2的示数为 。现将滑片从中点移动到b端，那么〔   〕

A. 电流表A的示数变小                                       B. 电压表V1的示数变小
C. 电压表V1和V2的示数之和变小                       D. 电压表V1示数的变化量小于电压表V2示数的变化量
15.小军同学根据他在电学实验课上获得的实验数据，画出如下图的图象。其中图线①表示电阻 ，图线②表示电阻 。根据图象信息可判断〔   〕

A. 当 和 串联时，两个电阻的阻值不可能相等


B. 当 两端的电压为 时，通过它的电流为


C. 当通过 的电流为 时，在 内电阻 产生的热量为


D. 当 和 并联在电压为 电路中，电路中总功率为



三、填空题〔共6题；共13分〕
16.小明家中一周前、后电能表示数如下图，小明家所在地区每度电的电费是0.5元，那么本周小明家应付电费________元。1度电可使一盏“220V 20W〞的灯正常工作________h；这盏灯正常工作10h，电能表的铝盘转________转。

17.如下图，向装有少量水的烧瓶内打气．当瓶塞跳起时，瓶内气体内能 ________〔选填“增大〞或“减小〞〕，温度 ________〔选填“升高〞或“降低〞〕，瓶内水蒸气发生 ________〔选填物态变化名称〕现象．从而出现“白气〞。


18.如下图是太阳能充电宝同时为两部手机充电的情景。充电时，手机中的锂电池相当于电路中的________〔选填“电源〞或“用电器〞〕，两部手机在电路中的连接方式为________联。利用手机接收微信消息时是通过________波传递信息的。

19.如下图，中国“人造太阳〞—大型核实验装置“东方超环〞〔EAST〕 取得重大突破，创造世界新纪录，在上亿度的高温状态下，物质呈现等离子态，它们可以被磁场约束。“东方超环〞就是利用强大________所产生的强大磁场把等离子体约束住的。“东方超环〞的反响原理与太阳类似，通过________〔选填“裂变〞或“聚变〞〕释放巨大的核能，原子核能又转化为内能，从而获得上亿度的高温。

20.小明想在家里安装一盏照明灯，他设计的电路如下图.图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在________(填“A〞或“B〞)处.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，那么可能是电路的________段发生________(填“断路〞或“短路〞)故障.

21.如下图是扬声器的构造示意图，当线圈中有电流通过时线圈受到磁场力的作用而运动，这与________〔选填“电动机〞或“发电机〞〕的工作原理一样，由于通过线圈的电流是________〔选填“直流〞或“交流〞〕电，线圈就不断的来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

四、作图题〔共1题；共10分〕
22.按要求做图：

〔1〕如图甲所示，请将三孔插座正确接入电路；
〔2〕根据图乙中已标明的磁极，在A点标出磁感线方向，在括号内标出另一磁铁的磁极。
五、实验题〔共3题；共14分〕
23.在探究“产生感应电流的条件〞实验中。

〔1〕实验中，观察________判断电路中是否有感应电流；
〔2〕闭合开关，假设导体 不动，左右移动磁体，电路中________〔选填“有〞或“无〞〕感应电流；
〔3〕该实验的结论是：闭合电路的一局部导体，在磁场中做________运动时，导体中就会产生感应电流；这种现象叫________，是英国物理学家________最先发现的；
〔4〕如果将小量程电流表换成________，可以探究磁场对通电导体的作用。
24.如图甲所示是小明“探究电流与电压、电阻的关系〞的实验电路图。选用的实验器材是：电源〔3V〕、电流表〔0～0.6A〕、电压表〔0～3V〕，定值电阻R1＝5Ω、R2＝10Ω、R3＝20Ω，滑动变阻器〔40Ω 2A〕、开关、导线假设干。

〔1〕探究电流与电压关系：
①探究电流与电压的关系时，要保持________不变，采用的科学方法是________；
②小明在实验中进展多组数据测量的目的是什么？________
③小明选用5Ω和10Ω的两只电阻分别进展实验后，由实验数据画出的图象如图乙所示，其中M图象对应的是哪只电阻？由M图象得到的实验结论是什么？________
〔2〕探究电流与电阻的关系：
①小明在实验中，首先确定一个保持不变的电压值U，当AB间的电阻R由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向________〔选填“a〞或“b〞〕移动，才能使电压表示数变为U；
②当AB间换接20Ω的电阻时，小明无论怎样移动滑动变阻器的滑片，电压表的示数都无法到达U。请你告诉他，为完成实验，U的取值范围是________。
25.小明在“探究小灯泡在不同电压下工作时的电功率〞的实验时，实验室提供了如下器材：电源〔电压恒为8V〕，一个电流表，一个电压表，滑动变阻器“20Ω   2A〞，小灯泡〔额定电压2.5V，额定功率小于1.2W〕，一个阻值的定值电阻R0 ， 开关及导线假设干。

〔1〕请根据图甲所示的电路图，用笔画线代替导线，完成实验电路图乙的连接〔要求：滑动变阻器的滑片P向右滑动时灯变亮；连线不能穿插〕.
〔2〕正确连接电路后，闭合开关进展实验，记录的数据如下表所示。当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为________W。
实验次数物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38

0.44
电功率/W





〔3〕分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而________〔选填“增大〞、“不变〞或“减小〞〕，小灯泡的实际功率由________〔选填“额定功率〞、“额定电压〞或“实际电压〞〕决定。
〔4〕完成实验后，利用上述器材，小明又想出一种测量小灯泡额定功率的方法，设计了如下图的电路，所用电压表量程为“0~15V〞，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S，将开关S1拨至“1〞，调节滑动变阻器滑片直至电压表示数为________V ；
②滑动变阻器滑片不动，再将开关S1 ， 拨至“2〞读出电压表示数为U0；
③小灯泡的额定功率P额=________〔用U额、U0、R0表示〕。假设步骤②中，在将开关S1拨至“2〞时，不小心将滑片向右移动了少许，其他操作正确，那么测出的小灯泡额定功率比真实值________〔选填“偏大〞或“偏小〞〕。
六、计算题〔共2题；共25分〕
26.塔里木油田是我国累计产气最多的特大型整装优质气田区．该油田向我国东部地区输送天然气超过800亿立方米，惠泽我国14个省市自治区的80多个大中型城市3亿居民．
〔1〕从物理角度来看，那么每输送100m3的天然气就相当于输送了多少焦的能量？〔天然气的热值为8.4×107J/m3〕．
〔2〕假设100m3的天然气完全燃烧放出的热量的80%被水吸收，可以使多少千克的水从20℃升高到100℃？[c水＝4.2×103J/〔kg•℃〕]
27.如下图电路，电源电压为5V不变，定值电阻 阻值为 ，滑动变阻器 上标有“ 〞字样，灯 标有“ 〞，电流表量程为 ，电压表量程为 。〔不考虑灯丝电阻的变化，且保证各元件均平安〕求：

〔1〕当 闭合、 接 ，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
〔2〕保持滑动变阻器滑片位置不动，当 闭合、 接 时， 的电功率是多少？
〔3〕当 闭合、 接 时，电路消耗的电功率范围是多少？

答案解析局部
一、单项选择题
1.【解析】【解答】A．炒菜时加点盐就变咸，是扩散现象，可以说明分子在永不停息做无规那么运动，A不符合题意；
B．向一杯清水中滴入红墨水，整杯水变红，是扩散现象，可以说明分子在永不停息做无规那么运动，，B不符合题意；
C．冠状病毒附在飞沫上运动，飞沫不是分子，是机械运动，不能说明分子在永不停息做无规那么运动，C符合题意；
D．房间里放一箱苹果，满屋飘香，是扩散现象，可以说明分子在永不停息做无规那么运动，D不符合题意。
故答案为：C。
【分析】〔1〕分子在永不停息做无规那么运动；
〔2〕两种物质的分子彼此进入对方的现象，叫扩散现象。
2.【解析】【解答】A．家用节能灯正常工作时的电流约为0.1A，A不符合题意；
B．一节新的7号南孚电池电压为 ，B符合题意；
C．教室内每台空调的功率大约为1000W，C不符合题意；
D．热机在工作时，燃料不能完全燃烧、不可防止的存在热损失、克制摩擦做额外功，所以用来做有用功的能量总小于燃料完全燃烧放出的热量，其效率总小于100%，D不符合题意。
故答案为：B。

【分析】〔1〕家用节能灯正常工作时的电流约为0.1A；
〔2〕一节新的7号电池电压为 ；
〔3〕每台空调的功率大约为1000W；
〔4〕机在工作时，其效率总小于100%。
3.【解析】【解答】A．同一物体吸收了热量，温度不一定升高，如晶体熔化时，吸热但温度不变，A不符合题意；
B．同一物体温度升高，可能是吸收了热量，也可能是外界对其做了功，B不符合题意；
C．热量是过程量，只能说吸收或放出热量，不能说含有或者具有热量，C不符合题意；
D．同一物体其质量和状态一定，温度越高，含有的内能一定越多，D符合题意。
故答案为：D。

【分析】内能和温度：物体内能增大温度不一定升高，但物体温度升高内能一定增大。
内能和热量：物体内能增大不一定吸收热量，但物体吸收热量内能一定增大。
温度和热量：物体温度升高不一定吸收热量，物体吸收热量温度不一定升高。
4.【解析】【解答】解：AB相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电．
BC相互吸引，那么C可能带异种电荷，也可能为轻小物体．
CD相互吸引，假设C带电，那么D为轻小物体或带异种电荷；假设C不带电，那么D一定带电；所以CD必然有一个带电．
综上所述，选项ABC错误，D正确．
应选D．
【分析】利用图示的A、B、C三个带电小球的相互作用情况，结合电荷间的作用规律，以B球的带电情况为突破口来解决此题．
异种电荷相互吸引，带电体具有吸引轻小物体的性质．
5.【解析】【解答】由题意可知，R1、R2应并联，开关S1位于干路，开关S2位于R2支路；
A．由该电路图可知，开关S1闭合时，只有R1工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；假设断开S1 ， 电路断路，眼罩停顿发热，A符合题意；
B．由该电路图可知，开关S2闭合时，只有R2工作，再闭合S1后，R1与R2同时工作，B不符合题意；
C．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R1工作，C不符合题意；
D．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R2工作，D不符合题意。
故答案为：A。

【分析】并联电路分别工作，改变电路中电阻电流不同，发热不同。
6.【解析】【解答】从实物图中可以看出，两只灯泡并联，电流表测量通过L2的电流，开关控制干路，ACD不符合题意，B符合题意。
故答案为：B。

【分析】两电阻并联，在支路的电流表只测该支路电流，总开关控制干路。
7.【解析】【解答】当开关S1断开，S2闭合时，两灯还是串联，此时电压表测总电压，即电源电压5V，当开关S1闭合，S2断开时，两灯串联，电压表V1测L2的电压，此时电压表的读数是3V，即L2两端的电压，因为串联电路中总电压等于各局部电路电压之和，所以，灯L1两端电压U1=U-U2=5V-3V=2V
故答案为：A。
【分析】〔1〕串联电路中总电压等于各局部电路电压之和；
〔2〕电压表直接接在哪个用电器或电源或支路的两端，那么其测该用电器或电源或支路的两端的电压。
8.【解析】【解答】A．当电压表去掉，电流表当成一根导线，那么此时两灯泡是串联的，A不符合题意；
B．用去源法可以判断电压表测量的是灯泡L2的电压，B不符合题意；
CD．灯泡熄灭，从电流表没有示数，可知，是灯泡断路，从电压表有示数，说明有电流通过电压表，那么只能是电压表所测量的灯泡L2断路，C不符合题意，D符合题意。
故答案为：D。

【分析】〔1〕 串一个二极管进去，或两个灯泡串联在一起来用，如果两个灯泡都不亮，说明是灯泡自身问题，反之那么属于线路问题；
〔2〕 量一量电压，如果电压不正常，那么说明是线路产生了问题 ；
〔3〕 从外面临时接一根零线进来，接上灯，看看结果。如果灯泡亮了，说明是线路问题 。
9.【解析】【解答】根据图像，闭合开关后，利用右手螺旋定那么判断，螺线管的左侧是北极，B不符合题意；M点的方向从左向右，A不符合题意；由于磁极间的作用，小磁针静止时，北极向右，C符合题意；向右滑动滑片时，变阻器电阻减小，电路中电流变大，螺线管的磁性变强，D不符合题意。
故答案为：C.
【分析】根据安培定那么判断通电螺旋管的磁极位置，结合磁极位置判断磁场方向和小磁针的指向。
10.【解析】【解答】解：A、超导是在温度极低时电阻为零的现象，A不符合题意；
B、橡胶、塑料是绝缘体，而铝是导体，B不符合题意；
C、半导体材料的导电能力介于导体和绝缘体之间；而输电线应选用导电能力强的材料；C不符合题意；
D、根据半导体对光比拟敏感，可制造光敏电阻；D符合题意；
故答案为：D。
【分析】超导是指在温度极低时电阻为零的现象，半导体材料的导电能力介于导体和绝缘体之间.
导体：容易导电的物体叫导体.如：金属，人体，大地，酸、碱、盐的水溶液等；绝缘体：不容易导电的物体叫绝缘体.如：橡胶，玻璃，陶瓷，塑料，油，纯水等.
11.【解析】【解答】A．靠近金属栏杆，易遭受雷击，故不靠近金属栏杆是符合平安防雷的，A不符合题意；
B．在室内要关闭并远离窗户，是正确的，因为窗户铝合金或者其他金属，易遭受雷击，B不符合题意；
C．躲进具有防雷设施的建筑物内，可以到达避雷的目的，C不符合题意；
D．手机等各种电器不可正常使用，因为易遭受雷击，D符合题意。
故答案为：D。
【分析】1.不靠近高压带电体(室外高压线、变压器旁),不接触低压带电体；
2.不用湿手扳开关,插入或拔出插头；
3.安装、检修电器应穿绝缘鞋,站在绝缘体上,且要切断电源；
4.制止用铜丝代替保险丝,制止用橡皮胶代替电工绝缘胶布；
5.在电路中安装触电保护器,并定期检验其灵敏度。
12.【解析】【解答】A．钻木取火，是克制摩擦做功，将机械能转化为内能，A不符合题意；
B．酒精燃烧，是通过化学反响将酒精的化学能转化为内能，B符合题意；
C．电动机工作时，消耗电能使转子转动，是将电能转化为机械能，C不符合题意；
D．对手机电池充电，电池相当于用电器，是将电能转化为化学能，D不符合题意。
故答案为：B。
【分析】〔1〕一个物体放出能量并伴随光热一般是化学能；
〔2〕物体运动所具有的能量是机械能；
〔3〕物体内部的以及温度变化的是内能 。
二、多项选择题
13.【解析】【解答】A．由表格数据知道，不同物质的比热容一般不同，但也有的物质的比热容一样，例如煤油和冰，A不符合题意；
B．比热容是物质本身的一种特性，与种类和状态有关，与质量无关，B不符合题意；
C．水银的比热容比拟小，吸收一样的热量温度升得更高，可以更准确地测量物体的温度，C符合题意；
D．质量相等的铅块和铜块，由于铜的比热容大，是铅的3倍，即c铜:c铅=3:1，由Q=cm △t知道，假设吸收的热量比为Q铜:Q铅=1:3，那么它们升高温度之比是： ，
D符合题意。
故答案为：CD
【分析】〔1〕比热容是物质本身的一种特性，与种类和状态有关，与质量无关；
〔2〕有的物质的比热容一样，例如煤油和冰；
〔3〕水银的比热容比拟小；
〔4〕能够运用热量公式Q=cm △t进展相关的计算及变形计算。
14.【解析】【解答】由图可知，电阻R1、R2和变阻器R串联，电压表V1测量R和R2的总电压，电压表V2测量R2两端的电压，电流表测量电路中的电流。
A．将滑片从中点移动到b端，变阻器连入电路的电阻变大，电路的总电阻变大，由I= 可知电路中的电流变小，即电流表的示数变小，A符合题意；
B．由U=IR可知R1两端的电压变小，由串联电路电压的规律可知R和R2两端的总电压变大，即电压表V1的示数变大，B不符合题意；
CD．电源电压为U0 ， 当滑动变阻器的滑片位于中点时，电压表V2的示数为 ，由串联分压可知R2=R1+
由串联分压可知，电压表V1示数的变化量等于R1两端电压的变化量，电压表V2示数的变化量等于电阻R2两端电压变化量，R2的阻值大于R1的阻值，电压表V1示数的变化量小于电压表V2示数的变化量，电压表V1和V2的示数之和变小，CD符合题意。
故答案为：ACD。

【分析】在串联电路中，电阻变大，电流减小，变大的电阻分压变大，根据电压表测量的位置判断示数变化，分压比等于电阻之比。
15.【解析】【解答】由图像知
R2随电压的增大而增大。
A．当R1和R2串联时，流过二者的电流相等，根据图像有交点处，如果电压和电流恰好为两图线交点的数据，那么阻值可能相等，A不符合题意；
B．当 两端的电压为 时，通过它的电流
B符合题意；
C．当通过 的电流为 时，在 内电阻 产生的热量W= =(0.2A)2 10 60s=24J
C符合题意；
D．当 和 并联在电压为 电路中，电路中总功率
D符合题意。
故答案为：BCD。
【分析】〔1〕两个电阻串联，流过它们的电流相等；
〔2〕电压和电阻求电流，用I=;
〔3〕电流、电阻及时间求热量,用W=I2Rt;
〔4〕两个电阻并联，电路中的总功率P=P1+P2。
三、填空题
16.【解析】【解答】由图知道，小明家这周共消耗的电能是：W=781.5kW•h-741.5kW•h=40kW•h，由于小明家所在地区每度电的电费是0.5元，所以他家这一周需要付的电费是：40kW•h×0.5元/kW•h=20元；由P=W/t知道1度电能供一盏“220V 20W〞的灯正常工作时间是：t=W′/P=1kW•h/20×10−3kW=50h；该灯正常工作10h消耗的电能是：W″=Pt=20×10-3 kW×10h=0.2kW•h，由“600r/kW•h〞知道，电能表的铝盘转数是：n=600r/kW•h×0.2kW•h=120r。
​故答案为：20；50；120.
【分析】根据电能表窗口示数可以计算消耗的电能的多少，利用电能和电功率可以计算工作时间，根据电能和电能表转数规格可以计算铝盘转数.
17.【解析】【解答】解：用气筒向装有少量水的烧瓶里打气，瓶内气压增大，当气压把瓶塞从瓶口推出时，瓶内气体对瓶塞做功，使气体自身的内能减少，温度降低，受温度降低的影响，瓶口周围的水蒸气液化成小水滴，这些小水滴就是看到的白气．

故答案为：减小；降低；液化
【分析】〔1〕改变物体内能的两种方法：对物体做功、热传递．对物体做功物体的内能增加，物体对外做功，物体的内能减少；物体吸收热量内能增加，物体放出热量内能减少．
〔2〕物质由气态变为液态称为液化
18.【解析】【解答】充电时，电能转化为化学能，所以手机中的锂电池相当用电器。两部手机在充电过程中互不影响，所以两部手机在电路中的连接方式为并联。手机是通过电磁波传递信息的。
【分析】电路中消耗电能的是用电器；电路中互不影响的连接是并联；手机是通过电磁波传递信息的。
19.【解析】【解答】电可以产生磁，通过强大电流所产生的强大磁场把等离子体约束。太阳内部发生的是核聚变，东方超环的反响原理与太阳类似，是通过核聚变释放核能。
【分析】〔1〕电流周围存在磁场；
〔2〕太阳内部发生的是核聚变，巨变过程中原子能转化为内能。
20.【解析】【解答】保险丝接在火线上，A为火线．开关应接在灯与火线之间．因此开关应接在B处．当测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路．
故答案为(1). B    (2). gf    (3). 断路
【分析】〔1〕保险丝接在火线上；
  (2)开关接在灯与火线之间;
〔3〕测电笔的氖管都发光，说明是火线；
〔4〕 用试电笔测电灯两接线处和插座的两孔，试电笔的氖管都发光 ，说明电路某段断路。
21.【解析】【解答】电动机是利用通电导线在磁场中受力的作用的原理制成的，当扬声器线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与电动机的工作原理一样。扬声器主要由线圈、永磁体、锥形纸盆组成，由于通过线圈的电流是“交流〞电，线圈受到大小、方向都变化的磁场力，而不断来回运动；带动纸盆也来回振动，使扬声器发声。
【分析】〔1〕电动机是利用通电导线在磁场中受力的作用的原理制成的；
〔2〕扬声器主要由线圈、永磁体、锥形纸盆组成；
〔3〕扬声器工作原理：由于通过线圈的电流是“交流〞电，线圈受到大小、方向都变化的磁场力，而不断来回运动；带动纸盆也来回振动，使扬声器发声。
四、作图题
22.【解析】【解答】(1)三孔插座的接法是上孔接地线，左孔接零线，右孔接火线。如以下图所示：


(2)在磁体外部，磁感线从N极出发，回到S极，所以A点的磁感线方向是向下的，由图知，磁感线呈排斥状，那么两个磁铁相对的磁极是同名磁极，所以右边磁铁的左端是S极。如以下图所示：

【分析】〔1〕三孔插座的接法是上孔接地线，左孔接零线，右孔接火线；
〔2〕在磁体外部，磁感线从N极出发，回到S极。
五、实验题
23.【解析】【解答】(1)实验中，观察电流表的指针是否偏转，判断电流是否产生。

(2)假设导体 不动，左右移动磁体，只要闭合电路的局部导体切割磁感线就会产生感应电流，故此题中移动磁体会产生感应电流。
(3)闭合电路的一局部导体，在磁场中切割磁感线就会产生感应电流；这种现象称为电磁感应现象；是法拉第最先发现的。
(4)可以探究磁场对通电导体的作用，故导体需要通电，故将电流表换成电源即可实现通电的要求，即可以探究磁场对通电导体的作用。
【分析】〔1〕观察电流表的指针是否偏转，判断电流是否产生；
〔2〕闭合电路的一局部导体，在磁场中切割磁感线就会产生感应电流；这种现象称为电磁感应现象；是法拉第最先发现的。
〔3〕电磁感应现象的条件：电路是闭合的，导体作切割磁感线运动。
24.【解析】【解答】(1)①由控制变量法可知，探究电流与电压的关系时，需要保持电阻不变。

②实验中，进展了多组数据的测量，其目的是为了寻找普遍规律。
③由图乙可知，当电压为1V时，通过M的电流大于N的电流，由R= 可知N图像对应的电阻较大，M图像对应的电阻较小，所以M图像对应的电阻是5Ω。由图像可知，电阻一定时，通过导体的电流与导体两端的电压成正比。
(2)①当AB间的电阻R由5Ω换成10Ω时，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向b端移动，使电压为U。
②变阻器的最大阻值是40Ω，当AB间换接20Ω的电阻时，变阻器的阻值处于最大处，通过电路的电流 =0.1A
电阻两端的电压UAB=IR3=0.1A×20Ω=2V
电压表的示数最小为2V，电压表的量程是0-3V，电压表的最大示数是3V，所以为完成实验，U的取值范围是3V≥U≥2V
【分析】〔1〕探究电流与电压的关系时，需要保持电阻不变；
〔2〕实验中，进展了多组数据的测量，其目的是为了寻找普遍规律；
〔3〕电阻一定时，导体的电流与电压成正比，是一条通过原点的直线。
25.【解析】【解答】(1)由电路图知，电流表、灯泡、定值电阻和滑动变阻器串联，由P=UI可得灯泡正常发光电流约为
所以电流表选择0~0.6A量程，由此连接实物如下图：
；(2)当电压表示数为2.5V时，电流表示数如图丙所示，电流表使用0~0.6A量程，分度值0.02A，此时通过的电流为0.42A，所以灯泡的额定功率 (3)由表中数据知，小灯泡工作时，灯泡两端实际电压越大，通过它的电流也越大，由P=UI知灯泡的实际功率越大，即灯泡消耗的电功率随电压的增大而增大。(4)用如图丁所示的电路测量小灯泡额定功率，所用电压表量程为0∼15V，要测量该小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压2.5V，①闭合开关S，将开关S1拨至“1〞，小灯泡、R0和滑动变阻器串联，电压表测R0和滑动变阻器两端的总电压，调节滑动变阻器的滑片，当灯泡正常发光时，电压表的示数UV=U−U额=8V−2.5V=5.5V②滑片不动，再将开关S1拨至“2〞，电压表测R0两端的电压U0 ， 此时电路中的电流即为小灯泡的额定电流
③那么小灯泡的额定功率 在实验步骤②中，在将开关拨至“2〞时，不小心将滑片向右移动了少许，变阻器连入电路的阻值变大，由串联电路的分压原理知，变阻器分得电压变大，R0和灯泡分得的电压都会变小，由 知，测出的小灯泡额定功率比真实值偏小。
【分析】(1)根据图甲电路连接实物图，根据灯泡正常发光电流确定电流表量程；(2)由图丙读出灯泡正常发光时的电流，由P=UI计算额定功率；(3)根据表中数据分析灯泡功率与电压的关系； (4)要测量小灯泡的额定功率，需使小灯泡两端的电压等于其额定电压，根据串联电路电压规律可得出电压表的示数；滑片不动，再将开关S1拨至“2〞，求出此时电路中的电流即为小灯泡的额定电流，根据P额=U额I额求出小灯泡的额定功率；由串联电路特点和欧姆定律分析解答测量的中的差异。
六、计算题
26.【解析】【分析】〔1〕燃料的热值和燃料的质量〔液体〕或燃料的体积〔气体〕，求放出的热量，用Q=mq或vq。
〔2〕物质吸收热量公式及变形式的相关计算，用Q=cm〔t末-t初〕；
  (3)在能量没有损失的情况下，燃料完全燃烧的热量等于物质吸收的热量。
27.【解析】【分析】〔1〕 串联电路中总电压等于各分电压之和 ；
〔2〕 串联电路中总电阻等于各分电阻之和 ；
〔3〕 欧姆定律及变形式的运用：I=；U=IR；R=。
