2023年河北省石家庄市三十八县中考物理联考试卷（含答案解析）
展开
这是一份2023年河北省石家庄市三十八县中考物理联考试卷（含答案解析），共22页。试卷主要包含了 下列说法错误的是， 下列数据中最符合实际的是等内容，欢迎下载使用。

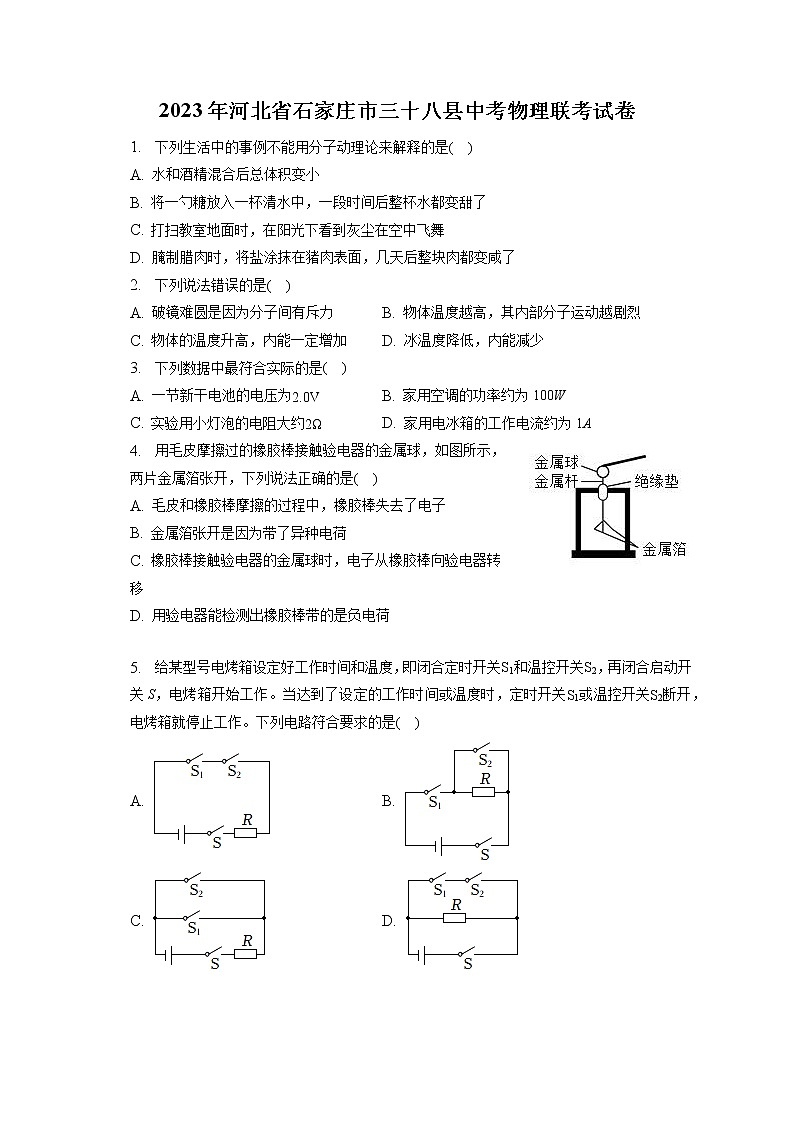

2023年河北省石家庄市三十八县中考物理联考试卷
1. 下列生活中的事例不能用分子动理论来解释的是( )
A. 水和酒精混合后总体积变小
B. 将一勺糖放入一杯清水中，一段时间后整杯水都变甜了
C. 打扫教室地面时，在阳光下看到灰尘在空中飞舞
D. 腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了
2. 下列说法错误的是( )
A. 破镜难圆是因为分子间有斥力 B. 物体温度越高，其内部分子运动越剧烈
C. 物体的温度升高，内能一定增加 D. 冰温度降低，内能减少
3. 下列数据中最符合实际的是( )
A. 一节新干电池的电压为2.0V B. 家用空调的功率约为100W
C. 实验用小灯泡的电阻大约2Ω D. 家用电冰箱的工作电流约为1A
4. 用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两片金属箔张开，下列说法正确的是( )
A. 毛皮和橡胶棒摩擦的过程中，橡胶棒失去了电子
B. 金属箔张开是因为带了异种电荷
C. 橡胶棒接触验电器的金属球时，电子从橡胶棒向验电器转移
D. 用验电器能检测出橡胶棒带的是负电荷
5. 给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是( )
A. B.
C. D.

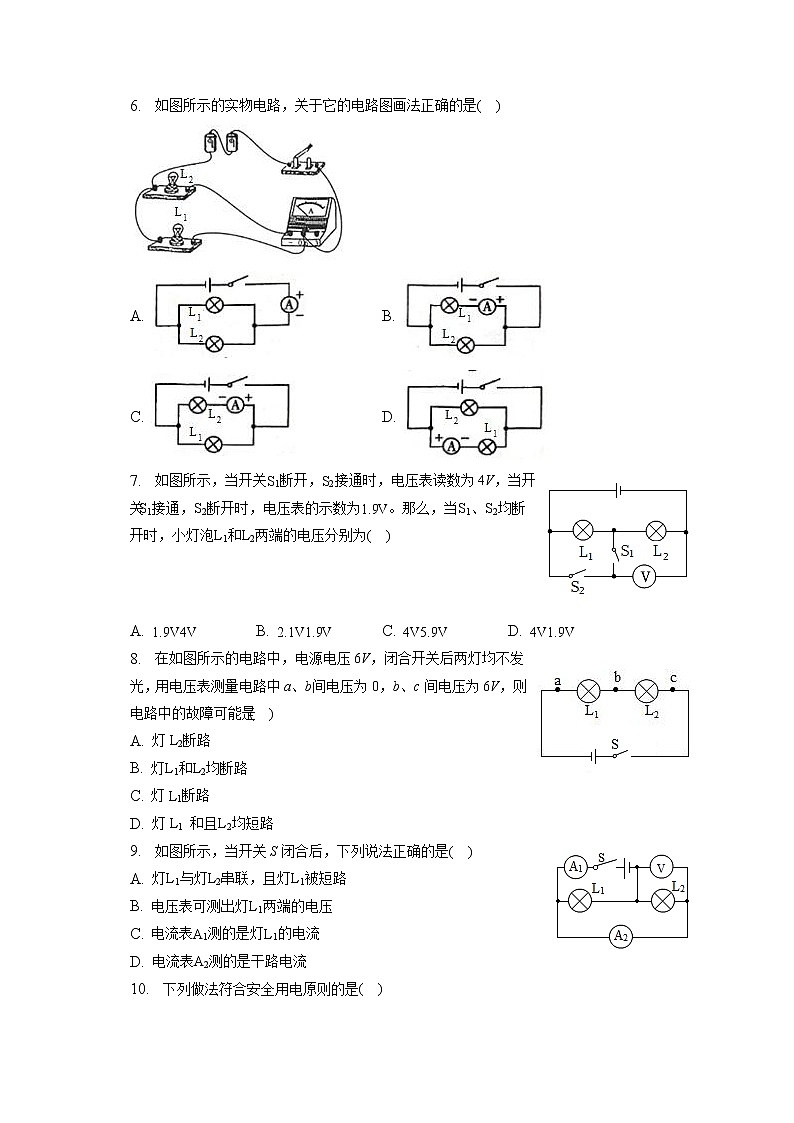

6. 如图所示的实物电路，关于它的电路图画法正确的是( )
A. B.
C. D.
7. 如图所示，当开关S1断开，S2接通时，电压表读数为4V，当开关S1接通，S2断开时，电压表的示数为1.9V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为( )
A. 1.9V4V B. 2.1V1.9V C. 4V5.9V D. 4V1.9V
8. 在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是( )
A. 灯 L2断路
B. 灯L1和L2均断路
C. 灯 L1断路
D. 灯 L1 和且L2均短路
9. 如图所示，当开关S闭合后，下列说法正确的是( )
A. 灯L1与灯L2串联，且灯L1被短路
B. 电压表可测出灯L1两端的电压
C. 电流表A1测的是灯L1的电流
D. 电流表A2测的是干路电流

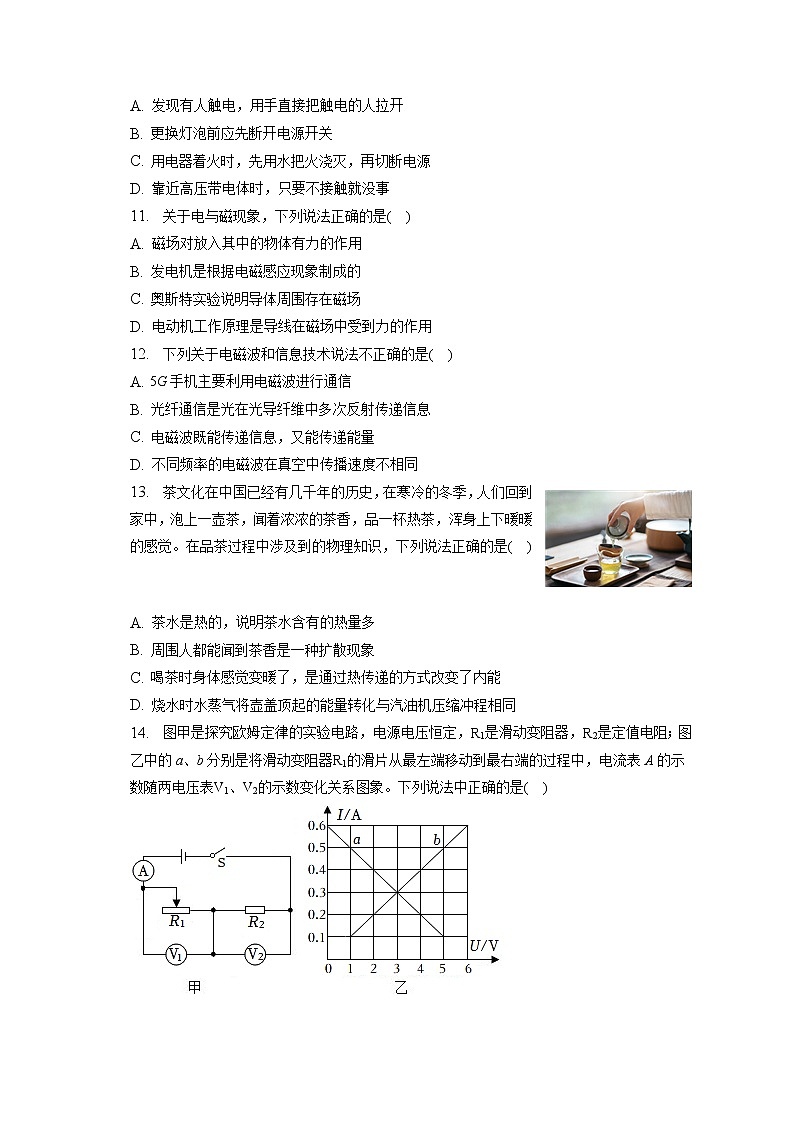

10. 下列做法符合安全用电原则的是( )
A. 发现有人触电，用手直接把触电的人拉开
B. 更换灯泡前应先断开电源开关
C. 用电器着火时，先用水把火浇灭，再切断电源
D. 靠近高压带电体时，只要不接触就没事
11. 关于电与磁现象，下列说法正确的是( )
A. 磁场对放入其中的物体有力的作用
B. 发电机是根据电磁感应现象制成的
C. 奥斯特实验说明导体周围存在磁场
D. 电动机工作原理是导线在磁场中受到力的作用
12. 下列关于电磁波和信息技术说法不正确的是( )
A. 5G手机主要利用电磁波进行通信
B. 光纤通信是光在光导纤维中多次反射传递信息
C. 电磁波既能传递信息，又能传递能量
D. 不同频率的电磁波在真空中传播速度不相同
13. 茶文化在中国已经有几千年的历史，在寒冷的冬季，人们回到家中，泡上一壶茶，闻着浓浓的茶香，品一杯热茶，浑身上下暖暖的感觉。在品茶过程中涉及到的物理知识，下列说法正确的是( )
A. 茶水是热的，说明茶水含有的热量多
B. 周围人都能闻到茶香是一种扩散现象
C. 喝茶时身体感觉变暖了，是通过热传递的方式改变了内能
D. 烧水时水蒸气将壶盖顶起的能量转化与汽油机压缩冲程相同
14. 图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是( )
A. 图线a是电流表A的示数随电压表V1的示数变化关系图象
B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C. 电源电压是6V
D. 定值电阻阻值是10Ω
15. 如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时。下列说法正确的是( )
A. 电流表A1示数变大，灯泡L的亮度不变
B. 电流表A1示数不变，电压表V示数不变
C. 电流表A2示数变大，电压表V示数不变
D. 电压表V的示数与电流表A1的示数之比变大
16. 如图所示是某单缸四冲程汽油机的______ 冲程，此过程中燃料混合物的内能______ (选填“增大”“不变”或“减小”)。
17. 如图所示，将玻璃板架在两本书之间，下方放一些小纸屑，用丝绸在玻璃板上反复摩擦，小纸屑就会上下飞舞、跳跃不停。这是因为摩擦后的玻璃板带上______(选填“正”或“负”)电荷，能吸引小纸屑，小纸屑与玻璃板接触后，带上同种电荷，又互相排斥。这一实验，适宜在______(选填“干燥”或“潮湿”)环境下进行。
18. 如图是两定值电阻RA和RB中的电流与其两端电压的关系，若将两电阻并联在电压为3V的电路中，干路上电流为______ A，若串联在电压为3V的电路中，则电路中的电流为______ A。
19. 如图是小鹏家的电能表，他家同时工作用电器的总功率不能超过______ W。电能表的转盘转得越快，说明电路总功率越______。将电热水器单独接入电路，正常工作3min，电能表的转盘转150转，电热水器的功率为______ W。
20. 如图，悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与______相同(选填“电动机”或“发电机”)。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互______的原理实现的。
21. 在核电站中，核燃料是通过核______(选填“裂变”或“聚变”)的方式，把核能转化为内能最终再转化为______能；核能属于______(选填“可再生”或“不可再生”)的新能源。
22. 请用笔画线表示导线，将电灯和开关接入家庭电路中。
23. 根据图中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性
(“+”或“-”)。
24. 某同学用如图所示的装置研究电磁感应现象.
(1)实验中，AB棒的材料可能是______(填“塑料”或“铝”)；
(2)实验中通过观察______来判断电路中是否有感应电流；
(3)将导体AB放入蹄形磁体中，闭合开关，让导体AB在蹄形磁体中竖直上下运动，电流计指针______偏转；让导体AB在蹄形磁体中斜向上或斜向下运动，电流计指针______偏转；(填“会”或“不会”)
(4)在这个实验中______能转化为了电能；
(5)若将此装置中灵敏电流计换成______，可进一步探究电动机的工作原理.
25. “探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源(4.5V)、电流表、电压表、滑动变阻器R标有“30Ω1A”、定值电阻(5Ω、10Ω、20Ω、30Ω)、开关、导线若干。
(1)“探究电流与电压的关系”实验
①某同学______ 开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是______ ；
②纠正错误后开始实验，移动滑动变阻器的滑片使电阻R0两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值。其中第二次电流表示数如图丙所示为______ A。实验数据如表所示。
实验次序
1
2
3
U/V
1.5
2
2.5
I/A
0.15
0.25
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成______ 比。
④善于预习的小辉，分析表中数据可知该同学所用的定值电阻阻值为______ Ω。
(2)“探究电流与电阻的关系”实验
①将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。
②接下来用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数______ (选填“大于”、“小于”或“等于”)2V时，读出电流表示数。
③将实验器材中______ (选填“5Ω”或“30Ω”)定值电阻接入A、B两点间，无论怎样移动滑片P都无法完成实验。
26. 测定“小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V、额定功率小于1W。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(2)闭合开关前，滑动变阻器滑片P应位于______ (选填“A”或“B”)端。
(3)小叶闭合开关后，发现两表示数都很小，灯泡不亮，其原因是______ 。
(4)小叶同学移动滑片P到某一点时，电压表示数(如图乙所示)为______ V，若她想测量小灯泡的额定功率，应将图甲中滑片P向______ (选填“A”或“B”)端移动，使电压表的示数为2.5V。
(5)小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I−U图像，根据图像信息，可计算出小灯泡的额定功率为______ W。
(6)细心的小叶发现通过灯泡的电流跟它两端的电压不成正比，其原因是______ 。
27. 菜油最适宜的烹饪温度在150℃至180℃之间。用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，若天然气完全燃烧释放出的热量有60%被菜油吸收。[c菜油=2.0×103J/(kg⋅℃),天然气的热值为4×107J/m3]
求：
(1)菜油吸收了多少热量？
(2)此过程中燃烧了多少m3的天然气？
28. 如图所示，电源电压保持不变，小灯泡规格是“3V1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
(1)小灯泡正常发光时的电流；
(2)电源电压；
(3)断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
答案和解析
1.【答案】C
【解析】A、水和酒精混合后总体积变小是因为分子间存在间隙，可以用分子动理论内容来解释，故A不符合题意；
B、将一勺糖放入一杯清水中，一段时间后整杯水都变甜了，是分子运动的结果，可以用分子动理论内容来解释，故B不符合题意；
C、打扫教室地面时，在阳光下看到灰尘在空中飞舞，是微小固体颗粒的运动。不能用分子动理论内容来解释，故C符合题意；
D、腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了，是分子运动，可以用分子动理论内容来解释，故D不符合题意。
故选：C。
分子动理论内容：物质是由分子或原子构成的；分子间存在相互作用的引力和斥力；分子间有间隙；分子都在不停地做无规则运动。
本题主要考查学生对分子动理论知识的了解和掌握。
2.【答案】A
【解析】解：
A.破镜难圆，是由于分子之间的距离比较大，分子之间几乎没有作用力，故A错误；
B.分子的热运动和温度有关，物体温度越高，分子的运动越剧烈，故B正确；
C.同一物体温度升高，分子运动加剧，物体的内能增加，故C正确；
D.冰温度降低，会放出热量，冰的内能减少，故D正确。
故选：A。
(1)分子间存在引力和斥力，但是当分子之间的距离大于分子直径10倍时，分子之间几乎没有作用力；
(2)分子的热运动与温度有关，温度越高，分子运动得越剧烈；
(3)物体温度升高，内能一定增大；物体内能增加，温度不一定升高；
(4)在相同物态下，同一物体的质量不变，其温度降低，它的内能会减少。
此题考查了分子动理论、内能大小影响因素、内能的改变方式等知识点，是一道综合题。
3.【答案】D
【解析】解：A、一节新干电池的电压为1.5V，故A错误；
B、家用空调的功率约为1500W，故B错误；
C、实验用小灯泡的电阻大约10Ω，故C错误；
D、家用电冰箱的工作电流约为1A，故D正确；
故选：D。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
不同物理量的估测，有的需要生活经验、有的需要换算单位、有的需要简单计算，最后判断哪个选项符合实际。
4.【答案】C
【解析】解：A、毛皮和橡胶棒摩擦的过程中，橡胶棒得到了电子带上负电，故A错误；
B、验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，故B错误；
C、橡胶棒接触验电器的金属球时，橡胶棒上的电子从橡胶棒转移到验电器上，故C正确；
D、验电器是检验物体是否带电的仪器，不能检验带电的性质，故D错误。
故选：C。
(1)摩擦起电的实质是电荷的转移，原子核束缚电子能力强的物体得到电子带负电，原子核束缚电子能力弱的物体，失去电子带正电；
(2)验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥；
(3)用毛皮摩擦过的橡胶棒带负电荷，当接触验电器上端的金属球时，橡胶棒上的电子会转移到验电器上。
知道实验室中如何取得正电荷和负电荷，且明白验电器的制作原理是解决该题的关键。
5.【答案】A
【解析】解：A、电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，S控制定时开关S1和温控开关S2，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作，可控制开关S，故三个开关应该串联；故A正确；
BD、三个开关都闭合，电路短路，故BD错误；
C、定时开关S1或温控开关S2断开，电烤箱不能停止工作；故C错误；
故选：A。
电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，S控制定时开关S1和温控开关S2，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作，可控制开关S，据此分析。
本题主要考查了串并联电路的设计，题目有一定难度。
6.【答案】C
【解析】
【分析】
本题考查根据实物图画电路图，能正确的分析电流的路径，并能判断出开关的作用是解决该题的关键，并且要注意电流表的连接。
分析题目中的实物图不难看出，电流从电源的正极出发，经过开关S后，分两条路径，一条经过L1，另一条经过电流表、L2然后两支电流汇合回到负极，即S控制整个电路。
【解答】
由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流，开关在干路上；
A.此图中两灯泡并联，电流表在干路上，故A不符合题意；
B.此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上，故B不符合题意；
C.此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上，故C符合题意；
D.此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上，故D不符合题意。
故选C。
7.【答案】B
【解析】解：
由图知，当开关S1断开，S2接通时，两灯串联，电压表测电源电压，所以电源电压U=4V；
当开关S1接通，S2断开时，两灯仍串联，电压表测L2两端的电压，即U2=1.9V，
由串联电路的电压规律知，L1两端的电压U1=U−U2=4V−1.9V=2.1V。
故选：B。
当开关S1断开，S2接通时，两灯串联，电压表测电源电压；当开关S1接通，S2断开时，两灯仍串联，电压表测L2两端的电压。根据串联电路的电压规律可得两灯电压。
本题考查串联电路电压规律的应用以及电压表的使用，正确判断开关在不同状态下电压表所测电压是关键。
8.【答案】A
【解析】解：该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，a、b间电压为0，这说明a点到电源负极、b点到电源正极之间有断路的地方；
结果是b、c间电压为6V，且为电源电压，说明从电源的正极到b点和c点到电源的负极之间是连通的，所以故障是L2出现断路现象。
故选：A。
串联电路中电流只有一条路径，灯不亮，说明电路有断路。串联电路中，断开处的两端有电压，否则正常。
用电压表判断电路故障时，可以按照下列规律进行判断：当电压表无读数时，电压表所测范围之内出现短路，或者所测范围之外出现断路；
当电压表有读数(一般为电源电压)时，电压表所测范围之外出现短路，或者所测范围之内出现断路。
本题考查了串联电路中断路故障的判断，注意电压表检查电路的方法：用电压表检测时，电压表有示数，说明电压表所测量的两点之间发生断路(电源除外)。
9.【答案】B
【解析】解：
分析该电路可知，电流有两条路径，即电流从电源正极出发，经过开关S、电流表A1后分成两支，一支经过灯泡L1回到负极；另一支经过A2、灯泡L2回到负极，故两灯是并联的，A1测量干路电流，A2测量L2的电流，电压表测量电源电压或L1或L2的电压；
A、灯L1与灯L2是并联的，故A错误；
B、因为并联电路各支路两端电压与电源电压都相等，所以电压表可测出电源或灯L1或L2的电压，故B正确；
C、电流表A1测的是干路中的电流，故C错误；
D、电流表A2测的是灯L2的电流，故D错误；
故选：B。
串联电路中电流只有一条路径，并联电路中电流有多条路径，分析清楚该电路的连接情况，并结合电压表应该并联，电流表应该串联的特点分析即可判断出正确的答案。
能区分串并联电路，并理解电流表和电压表的正确使用是解决该题的关键。
10.【答案】B
【解析】解：
A、发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故A不符合安全用电原则；
B、更换灯泡之前必须断开开关，否则会触电，故B符合安全用电原则；
C、家用电器发生失火时，要先断开电源开关，再用泡沫灭火器灭火，否则会发生触电，故C不符合安全用电的原则；
D、靠近高压带电体，会造成高压跨步触电或高压电弧触电，故D不符合安全用电原则。
故选：B。
(1)发现有人触电或检修电路或电器失火时，首先切断电源，再实行救援措施或维修；
(2)安全用电的基本原则是不接触低压带电体，不靠近高压带电体。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
11.【答案】B
【解析】解：A、磁场对放入其中的磁体有磁力的作用，故A错误；
B、发电机就是根据电磁感应现象制成的，故B正确；
C、奥斯特实验表明，通电导体周围有磁场，并不是所有导线周围都有磁场，故C错误；
D、电动机工作原理是通电导线在磁场中受到力的作用，故D错误。
故选：B。
(1)磁体间作用规律：同名磁极相互排斥，异名磁极相互吸引，磁体间的相互作用是通过磁场产生的；
(2)法拉第最先发现电磁感应现象，发电机就是根据该原理制成的；
(3)奥斯特实验说明了通电导线周围存在着磁场。
(4)电动机工作原理是通电导线在磁场中受到力的作用。
本题是一道电磁学的综合题，考查学生对电磁学一些知识点的了解和掌握情况，是一道基础题。
12.【答案】D
【解析】解：A.5G手机主要利用发射及接收电磁波来传递信息的，故A正确；
B.光纤通信是利用激光从光纤的一端射入后，在光导纤维内壁上要发生多次反射，并从另一端射出，这样就把它携带的信息传到远方，故B正确；
C.电磁波既能传递信息，如无线电广播；又能传递能量，如微波炉加热食物，故C正确；
D.不同频率的电磁波在真空中传播速度相同，约为3.0×108m/s，故D错误。
故选：D。
(1)5G网络通信的载体是电磁波；
(2)光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息；
(3)电磁波既能传递信息，如无线电广播；又能传递能量，如微波炉加热食物；
(4)不同频率的电磁波在真空中传播速度相同，都约为3.0×108m/s。
本题主要考查学生对电磁波的传播与应用的了解和掌握。
13.【答案】BC
【解析】解：A、热量是一个过程量，不能说含有或者具有热量，故A错误；
B、周围人可以闻到茶的香味，是分子热运动(无规则运动)的结果，这是扩散现象，故B正确；
C、喝茶时身体感觉变暖了，是茶水将热量传递给了身体，通过热传递的方式改变了内能，故C正确；
D、烧水时水蒸气将壶盖顶起，水蒸气对壶盖做功，将水蒸气的内能转化为壶盖的机械能，与汽油机的做功冲程相同，故D错误。
故选：BC。
(1)热传递过程中，传递能量的多少叫热量。
(2)构成物质的分子总在不停地做无规则运动，产生扩散现象。
(3)改变内能的方法：做功和热传递。
(4)气体膨胀做功，将内能转化为机械能，内燃机的做功冲程，将内能转化为机械能。
理解热量概念，知道分子动理论内容、改变内能的方法、做功冲程中的能量转化，可解答此题。
14.【答案】ACD
【解析】解：(1)闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，
将滑动变阻器R1的滑片从最左端移动到最右端的过程中，滑动变阻器接入电路的电阻变小，串联电路总电阻等于各部分电阻之和，所以电路总电阻变小，根据欧姆定律可知通过电路的电流变大，根据U=IR可知定值电阻两端的电压变大，串联电路总电压等于各部分电压之和，所以滑动变阻器两端的电压变小，据此可知图线a是通过电路的电流随电压表V1的示数变化关系图象，图线b是通过电路的电流与电压表V2的示数变化关系图象，故A正确；
(2)当电压表V1、V2的示数相等时，由乙图可知此时通过电路的电流为0.3A，此时两电压表示数均为3V，串联电路总电压等于各部分电压之和，则电源电压：U=3V+3V=6V，故C正确；
定值电阻的阻值：R2=U2I=3V0.3A=10Ω，故D正确；
根据欧姆定律可知此时滑动变阻器接入电路的电阻等于定值电阻的阻值，都为10Ω，
(3)由图乙可知通过电路的电流最小为0.1A，根据串联电路电阻规律结合欧姆定律可得此时滑动变阻器接入电路的电阻最大，
根据欧姆定律可得此时定值电阻两端的电压：U2=I′R2=0.1A×10Ω=1V，
此时滑动变阻器两端的电压：U2=U−U2=6V−1V=5V，
则滑动变阻器的最大阻值：R1=U1I′=5V0.1A=50Ω，据此可判断当电压表V1、V2的示数相等时，滑片不在滑动变阻器的中点位置，故B错误。
故选：ACD。
(1)闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，将滑动变阻器R1的滑片从最左端移动到最右端的过程中，滑动变阻器接入电路的电阻变小，关键串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U=IR可知定值电阻两端的电压变化，关键串联电路电压规律判断滑动变阻器两端的电压变化，据此分析a、b两图像；
(2)当电压表V1、V2的示数相等时，由乙图可知此时通过电路的电流和两电压表示数，根据串联电路电压规律计算电源电压根据欧姆定律计算定值电阻的阻值，同时可知此时滑动变阻器接入电路的电阻等于定值电阻的阻值；
(3)由图乙可知通过电路的最小电流，根据串联电路电阻规律结合欧姆定律可得此时滑动变阻器接入电路的电阻最大，根据欧姆定律可得此时定值电阻两端的电压，根据串联电路电压规律计算此时滑动变阻器两端的电压，根据欧姆定律计算滑动变阻器的最大阻值，据此可判断当电压表V1、V2的示数相等时滑片的位置。
本题考查串联电路特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
15.【答案】AC
【解析】解：由电路图可知，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压(电源电压)，电流表A1测滑动变阻器的电流，电流表A2测干路中的电流；
由于电源电压不变，所以滑片移动时电压表V的示数不变；
因为并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流不变，灯泡亮度不变；
当滑动变阻器的滑片P由最右端向中点滑动时，变阻器接入电路中的电阻变小，根据欧姆定律可知，通过变阻器支路的电流变大，即电流表A1的示数变大；
根据并联电路的电流特点可知，干路电流变大，即电流表A2示数变大；
电压表V示数不变，电流表A1的示数变大，则电压表V示数与电流表A1的示数之比变小；
综上所述，AC正确。
故选：AC。
由电路图可知，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压(电源电压)，电流表A1测滑动变阻器的电流，电流表A2测干路中的电流；
根据电源电压可知电压表示数的变化，滑动变阻器的滑片P由最右端向中点滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知通过滑动变阻器电流的变化；
根据并联电路的特点分析通过灯泡电流的变化和灯泡亮度的变化，根据并联电路的电流规律判定干路中电流的变化；
根据电压表示数、电流表示数的变化分析电压表V示数与电流表A1的示数之比的变化。
本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键。
16.【答案】压缩 增大
【解析】解：如图，进气门、排气门都关闭，活塞上移，是压缩冲程；该冲程中压缩燃料混合物对燃料混合物做功，机械能转化为内能，使燃料混合物的内能增加，温度升高。
故答案为：压缩；增大。
如图所示，进气门关闭、排气门打开，活塞上移，据此判断是哪一个冲程；知道在压缩冲程中是机械能转化为内能的过程。
本题考查了汽油机四冲程的判断、能量的转化，属于基础题。
17.【答案】正 干燥
【解析】解：带电体具有吸引轻小物体的性质，用丝绸在玻璃板上摩擦，玻璃板因摩擦而带上了电荷，能吸引轻小物体，所以能吸引小纸屑；小纸屑与玻璃板接触后，由于玻璃板上的电荷转移到纸屑上，纸屑由于带上与玻璃板相同的电荷，而相互排斥，从而很快离开玻璃板。摩擦起电现象适宜在干燥的环境下进行。
故答案为：正；干燥。
(1)摩擦可以使物体带电，带电体具有吸引轻小物体的性质；
(2)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
深入理解摩擦起电、带电体的性质和电荷间的作用规律，即可解答此题。
18.【答案】0.90.2
【解析】解：(1)并联电路各支路两端的电压相等，将两电阻并联在电压为3V的电路中，两电阻两端的电压均为3V，由图象可知，通过两电阻的电流分别为IA=0.6A，IB=0.3A；
因为并联电路干路中的电流等于各支路电流之和，所以干路的电流为I=IA+IB=0.6A+0.3A=0.9A；
(2)将两电阻串联在电压为3V的电源两端，因为串联电路各处电流相等，由图象可知，当通过它们的电流为0.2A时，两电阻两端的电压分别为UA=1V，UB=2V，由串联电路的电压规律可知，此时电源电压U=UA+UB=1V+2V=3V，符合题意，所以此时电路中的电流为0.2A。
故答案为：0.9；0.2。
(1)根据并联电路的电压规律确定RA和RB两端的电压，根据图象得出通过它们的电流，根据并联电路的电流规律计算出干路电流；
(2)将RA和RB串联在电压为3V的电源两端时，根据串联电路的电流、电压规律，结合图象得出电路中的电流。
本题考查了串联、并联电路的电流、电压规律，侧重考查了学生的读图能力，是一道难度适中的题目。
19.【答案】4400 大 2000
【解析】解：(1)他家同时工作用电器的最大总功率P大=UI大=220V×20A=4400W；
(2)电能表是测量电路中用电器消耗电能的仪表，转盘转得越快，表示用电器消耗电能越快，则电路总功率越大；
(3)1500r/kW⋅h表示电路中用电器每消耗kW⋅h电能，电能表的转盘转过1500r，
则电能表的转盘转150r，电热水器消耗的电能W=150r1500r/kW⋅h=0.1kW⋅h，
电热水器的电功率P=Wt=0.1kW⋅h360h=2kW=2000W。
故答案为：4400；大；2000。
(1)220V表示电能表的工作电压，10(20)A表示电能表的标定电流是10A，额定最大电流是20A，根据P=UI求出电路中允许接入用电器的最大总功率；
(2)电能表是测量电路中用电器消耗电能的仪表，转盘转得越快，表示用电器消耗电能越快，据此分析；
(3)1500r/kW⋅h表示电路中用电器每消耗kW⋅h电能，电能表的转盘转过1500r，据此求出电能表的转盘转150r，电热水器消耗的电能，利用P=Wt求出电热水器的电功率。
本题考查对电能表参数的理解以及电功率的计算，正确理解电能表的相关参数的含义是解题的关键。
20.【答案】电动机 排斥
【解析】解：(1)扬声器的工作原理是通电导体在磁场中受力运动，工作原理与电动机工作原理相同；
(2)该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，应为同名磁极。
故答案为：(1)电动机；(2)排斥。
(1)扬声器的工作原理是通电导体在磁场中受力运动；
(2)磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引。
本题考查了扬声器的工作原理、磁场间的相互作用等知识的理解和应用，难度不大。
21.【答案】裂变 电 不可再生
【解析】解：核电站中，核燃料是通过核裂变的方式，把核能转化为内能最终再转化为电能；核能属于不可再生能源。
故答案为：裂变；电；不可再生。
(1)核电站利用核裂变释放的能量发电，将核能转化为电能。
(2)可再生能源的概念：像风能、水能、太阳能等可以在自然界源源不断地得到，把它们称为可再生能源。不可再生能源的概念：化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源。
知道核裂变的应用、核电站实现的能量转化，区分生活中的各种能源，可解答此题。
22.【答案】解：灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的上端，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，如图所示：
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的上端。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
23.【答案】解：①根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针S极的一端为N极，所以通电螺线管的左端是S极，磁感线的方向由N极到S极。
②根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的右端流入，即电源的右端为正极，电源左端是负极。如下图所示：
【解析】①根据磁极间的相互作用规律判断出通电螺线管的磁极；
②根据安培定则判断出电流的方向从而找到电源的正负极。
本题考查右手螺旋定则及磁极间的相互作用以及磁感线方向的规定，要求学生不但要会由右手螺旋定则判断磁极的方向，还要会由右手螺旋定则判断电流方向。
24.【答案】铝 灵敏电流计的指针是否偏转 不会 会 机械 电源
【解析】解：(1)在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体。两种物质中，塑料是绝缘体，铝是导体，所以我们应选择铝棒；
(2)通过观察灵敏电流计的指针是否偏转来判断电路中是否有电流；
(3)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；
(4)电磁感应中，其能量转化是机械能转化为电能；
(5)电动机的工作原理是通电导体在磁场中受力运动，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
故答案为：(1)铝；(2)灵敏电流计的指针是否偏转；(3)不会；会；(4)机械；(5)电源。
(1)AB棒的材料必须为导体；
(2)电流是看不到的，要通过电流表指针是否偏转来判断电路中是否有感应电流；
(3)产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动；
(4)电磁感应中，其能量转化是机械能转化为电能；
(5)电动机的工作原理是通电导体在磁场中受力运动。
本题考查了产生感应电流的条件：首先电路必须闭合；导体要做切割磁感线运动。切割磁感线可以是导体动也可以是磁体动。
25.【答案】断开 电流表正负接线柱接反 0.2正 10 等于 30Ω
【解析】解：(1)①在连接或拆解电路时，为了保护电路，开关必须要断开；开关闭合后，小阳发现电流表指针在零刻度线左端，其原因是电流表正负接线柱接反了；
②由图丙可知，电流表选用小量程，分度值为0.02A，其示数为0.2A；
③探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
④根据欧姆定律可得，定值电阻的阻值：R=UI=1.5V0.15A=10Ω；
(2)②探究电流与电阻的实验中应控制电阻的电压不变，使电压表的示数为2V；
③图中电源电压为4.5V，当AB间换成30Ω的电阻时，
电路的电流为：
I=UVR=2V30Ω=115A，
根据串联电路电压的规律可知，滑动变阻器两端的电压为：
U滑=U−UV=4.5V−2V=2.5V，
此时滑动变阻器接入电路的电阻为：
R滑=U滑I=2.5V115A=37.5Ω>30Ω，即变阻器的最大阻值至少为37.5Ω，
所以当AB间换成30Ω的电阻时，无论怎样移动滑片P，都无法完成实验是因为滑动变阻器的电阻太小了。
故答案为：(1)①断开；电流表正负接线柱接反；②0.2；③正；④10；(2)②等于；③30Ω。
(1)①在连接或拆解电路时，为了保护电路，开关必须要断开；测量电流时，电流表指针反向偏转，说明电流表正负接线柱接反；
②根据电流表选用小量程确定分度值读数；
③探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
④根据欧姆定律求出定值电阻的阻值；
(2)②探究电流与电阻的实验中应控制电阻两端的电压不变；
③定值电阻的阻值越大，所需变阻器的阻值越大，由串联电路电压的规律和分压原理，求变阻器连入电路中阻值，据此分析。
此题属于电学方面的综合题目，考查的知识点比较广泛，综合性比较强，对学生的综合能力要求比较高，属于中考题目的热点和焦点。
26.【答案】A 滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小 2.2B0.5小灯泡的电阻随温度的升高而增大
【解析】解：(1)小灯泡额定电压为2.5V、额定功率小于1W，根据P=UI可知小灯泡的额定电流约为IL=PLUL=1W2.5V=0.4A，浮电流表选用小量程与灯泡串联，如图所示：
(2)由电路图可知，滑片在A端时，滑动变阻器接入电路的阻值最大，闭合开关前，滑动变阻器的滑片P应位于A端；
(3)闭合开关后，发现两表示数都很小，灯泡不亮，其原因是滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；
(4)电压表选用小量程，分度值为0.1V，示数为2.2V；小灯泡的额定功率为2.5V，若想测量小灯泡的额定功率，应让小灯泡两端的电压变大，让滑动变阻器两端的电压变小，故应将图甲中滑片P向B端移动，使电压表的示数为2.5V；
(5)小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.2A，则小灯泡的额定功率P额=U额I额=2.5V×0.2A=0.5W；
(6)通过灯泡的电流跟他两端的电压不成正比，其原因是小灯泡的电阻随温度的升高而增大。
故答案为：(1)如图；(2)A；(3)滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；(4)2.2；B；(5)0.5；(6)小灯泡的电阻随温度的升高而增大。
(1)小灯泡额定电压为2.5V、额定功率小于1W，根据P=UI可知小灯泡的额定电流的大概值，据此选择电流表的量程，并将电流表与灯泡串联；
(2)闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置；
(3)闭合开关后，发现两表示数都很小，灯泡不亮，其原因是滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；
(4)电压表选用小量程，分度值为0.1V，据此得出示数；小灯泡的额定功率为2.5V，根据串联分压特点确定滑片P的移动方向，使电压表的示数为2.5V；
(5)小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.2A，根据P=UI得出小灯泡的额定功率；
(6)小灯泡的电阻随温度的升高而增大。
本题为测定“小灯泡电功率”的实验，考查电路图连接、滑动变阻器的使用、电功率计算等知识。
27.【答案】解：(1)菜油吸收的热量为；Q吸=c菜油m(t−t0 )=2.0×103J/(kg⋅℃)×0.02kg×(170℃−20℃)=6000J；
(2)天然气燃烧释放出的热量有60%被菜油吸收，由η=Q吸Q放×100%可得，天然气放出的热量为：Q放=Q吸η=6000J60%=10000J；
由Q放=Vq得天然气的体积为：V=Q放q=10000J4×107J/m3=2.5×10−4m3。
答：(1)菜油吸收了6000J热量？
(2)此过程中燃烧了2.5×10−4m3的天然气。
【解析】(1)知道菜油的质量、比热容和菜油的初温和末温，利用吸热公式求菜油吸收的热量；
(2)知道效率，利用效率公式可以求出天然气放出的热量，根据公式Q=Vq求出体积。
本题考查了学生对吸热公式、燃料燃烧放热公式等知识的掌握和运用，因条件已给出，难度不大。
28.【答案】解：(1)根据P=UI得小灯泡正常发光时的电流为：
I=PLUL=1.5W3V=0.5A；
(2)断开S2，闭合S和S1，小灯泡和滑动变阻器串联，当滑片P移到变阻器中点时，小灯泡正常发光，电路中的电流为I=0.5A，
滑动变阻器两端的电压为：
U滑=I×12R滑大=0.5A×12×20Ω=5V，
根据串联电路电压的规律知电源电压为：
U=UL+U滑=3V+5V=8V；
(3)断开S1，闭合S和S2，电路为R1和R2的串联电路，电压表测R1两端的电压，当电压表示数为3V时，电路中的电流最大，电路的总功率最大；
电路中的最大电流为：
I大=UVR1=3V10Ω=0.3A，
电路的最大功率为：
P大=UI大=8V×0.3A=2.4W。
答：(1)小灯泡正常发光时的电流为0.5A；
(2)电源电压为8V；
(3)断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W。
【解析】(1)根据P=UI算出小灯泡正常发光时的电流；
(2)断开S2，闭合S和S1，小灯泡和滑动变阻器串联，当滑片P移到变阻器中点时，小灯泡正常发光，由欧姆定律算出，滑动变阻器两端的电压，根据串联电路电压的规律算出电源电压；
(3)断开S1，闭合S和S2，电路为R1和R2的串联电路，电压表测R1两端的电压，当电压表示数为3V时，电路中的电流最大，电路的总功率最大；由欧姆定律算出电路中的最大电流，根据P=UI算出电路的最大功率。
本题主要考查了学生对欧姆定律和电功率计算公式的应用，解题关键是准确分析开关在不同状态下的电路结构，难度较大。
2023年河北省石家庄市三十八县中考物理联考试卷
1. 下列生活中的事例不能用分子动理论来解释的是( )
A. 水和酒精混合后总体积变小
B. 将一勺糖放入一杯清水中，一段时间后整杯水都变甜了
C. 打扫教室地面时，在阳光下看到灰尘在空中飞舞
D. 腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了
2. 下列说法错误的是( )
A. 破镜难圆是因为分子间有斥力 B. 物体温度越高，其内部分子运动越剧烈
C. 物体的温度升高，内能一定增加 D. 冰温度降低，内能减少
3. 下列数据中最符合实际的是( )
A. 一节新干电池的电压为2.0V B. 家用空调的功率约为100W
C. 实验用小灯泡的电阻大约2Ω D. 家用电冰箱的工作电流约为1A
4. 用毛皮摩擦过的橡胶棒接触验电器的金属球，如图所示，两片金属箔张开，下列说法正确的是( )
A. 毛皮和橡胶棒摩擦的过程中，橡胶棒失去了电子
B. 金属箔张开是因为带了异种电荷
C. 橡胶棒接触验电器的金属球时，电子从橡胶棒向验电器转移
D. 用验电器能检测出橡胶棒带的是负电荷
5. 给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是( )
A. B.
C. D.
6. 如图所示的实物电路，关于它的电路图画法正确的是( )
A. B.
C. D.
7. 如图所示，当开关S1断开，S2接通时，电压表读数为4V，当开关S1接通，S2断开时，电压表的示数为1.9V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为( )
A. 1.9V4V B. 2.1V1.9V C. 4V5.9V D. 4V1.9V
8. 在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是( )
A. 灯 L2断路
B. 灯L1和L2均断路
C. 灯 L1断路
D. 灯 L1 和且L2均短路
9. 如图所示，当开关S闭合后，下列说法正确的是( )
A. 灯L1与灯L2串联，且灯L1被短路
B. 电压表可测出灯L1两端的电压
C. 电流表A1测的是灯L1的电流
D. 电流表A2测的是干路电流
10. 下列做法符合安全用电原则的是( )
A. 发现有人触电，用手直接把触电的人拉开
B. 更换灯泡前应先断开电源开关
C. 用电器着火时，先用水把火浇灭，再切断电源
D. 靠近高压带电体时，只要不接触就没事
11. 关于电与磁现象，下列说法正确的是( )
A. 磁场对放入其中的物体有力的作用
B. 发电机是根据电磁感应现象制成的
C. 奥斯特实验说明导体周围存在磁场
D. 电动机工作原理是导线在磁场中受到力的作用
12. 下列关于电磁波和信息技术说法不正确的是( )
A. 5G手机主要利用电磁波进行通信
B. 光纤通信是光在光导纤维中多次反射传递信息
C. 电磁波既能传递信息，又能传递能量
D. 不同频率的电磁波在真空中传播速度不相同
13. 茶文化在中国已经有几千年的历史，在寒冷的冬季，人们回到家中，泡上一壶茶，闻着浓浓的茶香，品一杯热茶，浑身上下暖暖的感觉。在品茶过程中涉及到的物理知识，下列说法正确的是( )
A. 茶水是热的，说明茶水含有的热量多
B. 周围人都能闻到茶香是一种扩散现象
C. 喝茶时身体感觉变暖了，是通过热传递的方式改变了内能
D. 烧水时水蒸气将壶盖顶起的能量转化与汽油机压缩冲程相同
14. 图甲是探究欧姆定律的实验电路，电源电压恒定，R1是滑动变阻器，R2是定值电阻；图乙中的a、b分别是将滑动变阻器R1的滑片从最左端移动到最右端的过程中，电流表A的示数随两电压表V1、V2的示数变化关系图象。下列说法中正确的是( )
A. 图线a是电流表A的示数随电压表V1的示数变化关系图象
B. 当电压表V1、V2的示数相等时，滑片在滑动变阻器的中点位置
C. 电源电压是6V
D. 定值电阻阻值是10Ω
15. 如图所示，电源电压恒定不变，开关闭合后，当滑动变阻器的滑片P由最右端向中点滑动时。下列说法正确的是( )
A. 电流表A1示数变大，灯泡L的亮度不变
B. 电流表A1示数不变，电压表V示数不变
C. 电流表A2示数变大，电压表V示数不变
D. 电压表V的示数与电流表A1的示数之比变大
16. 如图所示是某单缸四冲程汽油机的______ 冲程，此过程中燃料混合物的内能______ (选填“增大”“不变”或“减小”)。
17. 如图所示，将玻璃板架在两本书之间，下方放一些小纸屑，用丝绸在玻璃板上反复摩擦，小纸屑就会上下飞舞、跳跃不停。这是因为摩擦后的玻璃板带上______(选填“正”或“负”)电荷，能吸引小纸屑，小纸屑与玻璃板接触后，带上同种电荷，又互相排斥。这一实验，适宜在______(选填“干燥”或“潮湿”)环境下进行。
18. 如图是两定值电阻RA和RB中的电流与其两端电压的关系，若将两电阻并联在电压为3V的电路中，干路上电流为______ A，若串联在电压为3V的电路中，则电路中的电流为______ A。
19. 如图是小鹏家的电能表，他家同时工作用电器的总功率不能超过______ W。电能表的转盘转得越快，说明电路总功率越______。将电热水器单独接入电路，正常工作3min，电能表的转盘转150转，电热水器的功率为______ W。
20. 如图，悬浮式无线蓝牙音箱，音箱内的扬声器工作原理与______相同(选填“电动机”或“发电机”)。该产品底座里有一个电磁铁，可使箱体悬在空中，这是根据同名磁极相互______的原理实现的。
21. 在核电站中，核燃料是通过核______(选填“裂变”或“聚变”)的方式，把核能转化为内能最终再转化为______能；核能属于______(选填“可再生”或“不可再生”)的新能源。
22. 请用笔画线表示导线，将电灯和开关接入家庭电路中。
23. 根据图中小磁针静止时的指向，标出通电螺线管磁感线的方向和电源左端的极性
(“+”或“-”)。
24. 某同学用如图所示的装置研究电磁感应现象.
(1)实验中，AB棒的材料可能是______(填“塑料”或“铝”)；
(2)实验中通过观察______来判断电路中是否有感应电流；
(3)将导体AB放入蹄形磁体中，闭合开关，让导体AB在蹄形磁体中竖直上下运动，电流计指针______偏转；让导体AB在蹄形磁体中斜向上或斜向下运动，电流计指针______偏转；(填“会”或“不会”)
(4)在这个实验中______能转化为了电能；
(5)若将此装置中灵敏电流计换成______，可进一步探究电动机的工作原理.
25. “探究电流与电压和电阻的关系”的实验中，准备的电学器材如下：电源(4.5V)、电流表、电压表、滑动变阻器R标有“30Ω1A”、定值电阻(5Ω、10Ω、20Ω、30Ω)、开关、导线若干。
(1)“探究电流与电压的关系”实验
①某同学______ 开关，按如图甲所示电路图连接实物。试触时发现：电流表指针向零刻度线左侧偏转，如图乙所示，则电路连接出现的错误是______ ；
②纠正错误后开始实验，移动滑动变阻器的滑片使电阻R0两端电压由1.5V逐渐增大到2V、2.5V，读出所对应的电流值。其中第二次电流表示数如图丙所示为______ A。实验数据如表所示。
实验次序
1
2
3
U/V
1.5
2
2.5
I/A
0.15
0.25
③分析数据，得出结论：电阻一定时，导体中的电流与导体两端电压成______ 比。
④善于预习的小辉，分析表中数据可知该同学所用的定值电阻阻值为______ Ω。
(2)“探究电流与电阻的关系”实验
①将10Ω的定值电阻接入A、B两点间，调节滑动变阻器的滑片P，使电压表示数为2V，读出电流表示数。
②接下来用20Ω的电阻替换10Ω的电阻，闭合开关，调节滑动变阻器的滑片P，使电压表示数______ (选填“大于”、“小于”或“等于”)2V时，读出电流表示数。
③将实验器材中______ (选填“5Ω”或“30Ω”)定值电阻接入A、B两点间，无论怎样移动滑片P都无法完成实验。
26. 测定“小灯泡电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V、额定功率小于1W。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(2)闭合开关前，滑动变阻器滑片P应位于______ (选填“A”或“B”)端。
(3)小叶闭合开关后，发现两表示数都很小，灯泡不亮，其原因是______ 。
(4)小叶同学移动滑片P到某一点时，电压表示数(如图乙所示)为______ V，若她想测量小灯泡的额定功率，应将图甲中滑片P向______ (选填“A”或“B”)端移动，使电压表的示数为2.5V。
(5)小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I−U图像，根据图像信息，可计算出小灯泡的额定功率为______ W。
(6)细心的小叶发现通过灯泡的电流跟它两端的电压不成正比，其原因是______ 。
27. 菜油最适宜的烹饪温度在150℃至180℃之间。用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，若天然气完全燃烧释放出的热量有60%被菜油吸收。[c菜油=2.0×103J/(kg⋅℃),天然气的热值为4×107J/m3]
求：
(1)菜油吸收了多少热量？
(2)此过程中燃烧了多少m3的天然气？
28. 如图所示，电源电压保持不变，小灯泡规格是“3V1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
(1)小灯泡正常发光时的电流；
(2)电源电压；
(3)断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
答案和解析
1.【答案】C
【解析】A、水和酒精混合后总体积变小是因为分子间存在间隙，可以用分子动理论内容来解释，故A不符合题意；
B、将一勺糖放入一杯清水中，一段时间后整杯水都变甜了，是分子运动的结果，可以用分子动理论内容来解释，故B不符合题意；
C、打扫教室地面时，在阳光下看到灰尘在空中飞舞，是微小固体颗粒的运动。不能用分子动理论内容来解释，故C符合题意；
D、腌制腊肉时，将盐涂抹在猪肉表面，几天后整块肉都变咸了，是分子运动，可以用分子动理论内容来解释，故D不符合题意。
故选：C。
分子动理论内容：物质是由分子或原子构成的；分子间存在相互作用的引力和斥力；分子间有间隙；分子都在不停地做无规则运动。
本题主要考查学生对分子动理论知识的了解和掌握。
2.【答案】A
【解析】解：
A.破镜难圆，是由于分子之间的距离比较大，分子之间几乎没有作用力，故A错误；
B.分子的热运动和温度有关，物体温度越高，分子的运动越剧烈，故B正确；
C.同一物体温度升高，分子运动加剧，物体的内能增加，故C正确；
D.冰温度降低，会放出热量，冰的内能减少，故D正确。
故选：A。
(1)分子间存在引力和斥力，但是当分子之间的距离大于分子直径10倍时，分子之间几乎没有作用力；
(2)分子的热运动与温度有关，温度越高，分子运动得越剧烈；
(3)物体温度升高，内能一定增大；物体内能增加，温度不一定升高；
(4)在相同物态下，同一物体的质量不变，其温度降低，它的内能会减少。
此题考查了分子动理论、内能大小影响因素、内能的改变方式等知识点，是一道综合题。
3.【答案】D
【解析】解：A、一节新干电池的电压为1.5V，故A错误；
B、家用空调的功率约为1500W，故B错误；
C、实验用小灯泡的电阻大约10Ω，故C错误；
D、家用电冰箱的工作电流约为1A，故D正确；
故选：D。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
不同物理量的估测，有的需要生活经验、有的需要换算单位、有的需要简单计算，最后判断哪个选项符合实际。
4.【答案】C
【解析】解：A、毛皮和橡胶棒摩擦的过程中，橡胶棒得到了电子带上负电，故A错误；
B、验电器的金属箔片张开是因为带了同种电荷，同种电荷相互排斥，故B错误；
C、橡胶棒接触验电器的金属球时，橡胶棒上的电子从橡胶棒转移到验电器上，故C正确；
D、验电器是检验物体是否带电的仪器，不能检验带电的性质，故D错误。
故选：C。
(1)摩擦起电的实质是电荷的转移，原子核束缚电子能力强的物体得到电子带负电，原子核束缚电子能力弱的物体，失去电子带正电；
(2)验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥；
(3)用毛皮摩擦过的橡胶棒带负电荷，当接触验电器上端的金属球时，橡胶棒上的电子会转移到验电器上。
知道实验室中如何取得正电荷和负电荷，且明白验电器的制作原理是解决该题的关键。
5.【答案】A
【解析】解：A、电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，S控制定时开关S1和温控开关S2，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作，可控制开关S，故三个开关应该串联；故A正确；
BD、三个开关都闭合，电路短路，故BD错误；
C、定时开关S1或温控开关S2断开，电烤箱不能停止工作；故C错误；
故选：A。
电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，S控制定时开关S1和温控开关S2，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作，可控制开关S，据此分析。
本题主要考查了串并联电路的设计，题目有一定难度。
6.【答案】C
【解析】
【分析】
本题考查根据实物图画电路图，能正确的分析电流的路径，并能判断出开关的作用是解决该题的关键，并且要注意电流表的连接。
分析题目中的实物图不难看出，电流从电源的正极出发，经过开关S后，分两条路径，一条经过L1，另一条经过电流表、L2然后两支电流汇合回到负极，即S控制整个电路。
【解答】
由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流，开关在干路上；
A.此图中两灯泡并联，电流表在干路上，故A不符合题意；
B.此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上，故B不符合题意；
C.此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上，故C符合题意；
D.此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上，故D不符合题意。
故选C。
7.【答案】B
【解析】解：
由图知，当开关S1断开，S2接通时，两灯串联，电压表测电源电压，所以电源电压U=4V；
当开关S1接通，S2断开时，两灯仍串联，电压表测L2两端的电压，即U2=1.9V，
由串联电路的电压规律知，L1两端的电压U1=U−U2=4V−1.9V=2.1V。
故选：B。
当开关S1断开，S2接通时，两灯串联，电压表测电源电压；当开关S1接通，S2断开时，两灯仍串联，电压表测L2两端的电压。根据串联电路的电压规律可得两灯电压。
本题考查串联电路电压规律的应用以及电压表的使用，正确判断开关在不同状态下电压表所测电压是关键。
8.【答案】A
【解析】解：该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，a、b间电压为0，这说明a点到电源负极、b点到电源正极之间有断路的地方；
结果是b、c间电压为6V，且为电源电压，说明从电源的正极到b点和c点到电源的负极之间是连通的，所以故障是L2出现断路现象。
故选：A。
串联电路中电流只有一条路径，灯不亮，说明电路有断路。串联电路中，断开处的两端有电压，否则正常。
用电压表判断电路故障时，可以按照下列规律进行判断：当电压表无读数时，电压表所测范围之内出现短路，或者所测范围之外出现断路；
当电压表有读数(一般为电源电压)时，电压表所测范围之外出现短路，或者所测范围之内出现断路。
本题考查了串联电路中断路故障的判断，注意电压表检查电路的方法：用电压表检测时，电压表有示数，说明电压表所测量的两点之间发生断路(电源除外)。
9.【答案】B
【解析】解：
分析该电路可知，电流有两条路径，即电流从电源正极出发，经过开关S、电流表A1后分成两支，一支经过灯泡L1回到负极；另一支经过A2、灯泡L2回到负极，故两灯是并联的，A1测量干路电流，A2测量L2的电流，电压表测量电源电压或L1或L2的电压；
A、灯L1与灯L2是并联的，故A错误；
B、因为并联电路各支路两端电压与电源电压都相等，所以电压表可测出电源或灯L1或L2的电压，故B正确；
C、电流表A1测的是干路中的电流，故C错误；
D、电流表A2测的是灯L2的电流，故D错误；
故选：B。
串联电路中电流只有一条路径，并联电路中电流有多条路径，分析清楚该电路的连接情况，并结合电压表应该并联，电流表应该串联的特点分析即可判断出正确的答案。
能区分串并联电路，并理解电流表和电压表的正确使用是解决该题的关键。
10.【答案】B
【解析】解：
A、发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电事故，故A不符合安全用电原则；
B、更换灯泡之前必须断开开关，否则会触电，故B符合安全用电原则；
C、家用电器发生失火时，要先断开电源开关，再用泡沫灭火器灭火，否则会发生触电，故C不符合安全用电的原则；
D、靠近高压带电体，会造成高压跨步触电或高压电弧触电，故D不符合安全用电原则。
故选：B。
(1)发现有人触电或检修电路或电器失火时，首先切断电源，再实行救援措施或维修；
(2)安全用电的基本原则是不接触低压带电体，不靠近高压带电体。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
11.【答案】B
【解析】解：A、磁场对放入其中的磁体有磁力的作用，故A错误；
B、发电机就是根据电磁感应现象制成的，故B正确；
C、奥斯特实验表明，通电导体周围有磁场，并不是所有导线周围都有磁场，故C错误；
D、电动机工作原理是通电导线在磁场中受到力的作用，故D错误。
故选：B。
(1)磁体间作用规律：同名磁极相互排斥，异名磁极相互吸引，磁体间的相互作用是通过磁场产生的；
(2)法拉第最先发现电磁感应现象，发电机就是根据该原理制成的；
(3)奥斯特实验说明了通电导线周围存在着磁场。
(4)电动机工作原理是通电导线在磁场中受到力的作用。
本题是一道电磁学的综合题，考查学生对电磁学一些知识点的了解和掌握情况，是一道基础题。
12.【答案】D
【解析】解：A.5G手机主要利用发射及接收电磁波来传递信息的，故A正确；
B.光纤通信是利用激光从光纤的一端射入后，在光导纤维内壁上要发生多次反射，并从另一端射出，这样就把它携带的信息传到远方，故B正确；
C.电磁波既能传递信息，如无线电广播；又能传递能量，如微波炉加热食物，故C正确；
D.不同频率的电磁波在真空中传播速度相同，约为3.0×108m/s，故D错误。
故选：D。
(1)5G网络通信的载体是电磁波；
(2)光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息；
(3)电磁波既能传递信息，如无线电广播；又能传递能量，如微波炉加热食物；
(4)不同频率的电磁波在真空中传播速度相同，都约为3.0×108m/s。
本题主要考查学生对电磁波的传播与应用的了解和掌握。
13.【答案】BC
【解析】解：A、热量是一个过程量，不能说含有或者具有热量，故A错误；
B、周围人可以闻到茶的香味，是分子热运动(无规则运动)的结果，这是扩散现象，故B正确；
C、喝茶时身体感觉变暖了，是茶水将热量传递给了身体，通过热传递的方式改变了内能，故C正确；
D、烧水时水蒸气将壶盖顶起，水蒸气对壶盖做功，将水蒸气的内能转化为壶盖的机械能，与汽油机的做功冲程相同，故D错误。
故选：BC。
(1)热传递过程中，传递能量的多少叫热量。
(2)构成物质的分子总在不停地做无规则运动，产生扩散现象。
(3)改变内能的方法：做功和热传递。
(4)气体膨胀做功，将内能转化为机械能，内燃机的做功冲程，将内能转化为机械能。
理解热量概念，知道分子动理论内容、改变内能的方法、做功冲程中的能量转化，可解答此题。
14.【答案】ACD
【解析】解：(1)闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，
将滑动变阻器R1的滑片从最左端移动到最右端的过程中，滑动变阻器接入电路的电阻变小，串联电路总电阻等于各部分电阻之和，所以电路总电阻变小，根据欧姆定律可知通过电路的电流变大，根据U=IR可知定值电阻两端的电压变大，串联电路总电压等于各部分电压之和，所以滑动变阻器两端的电压变小，据此可知图线a是通过电路的电流随电压表V1的示数变化关系图象，图线b是通过电路的电流与电压表V2的示数变化关系图象，故A正确；
(2)当电压表V1、V2的示数相等时，由乙图可知此时通过电路的电流为0.3A，此时两电压表示数均为3V，串联电路总电压等于各部分电压之和，则电源电压：U=3V+3V=6V，故C正确；
定值电阻的阻值：R2=U2I=3V0.3A=10Ω，故D正确；
根据欧姆定律可知此时滑动变阻器接入电路的电阻等于定值电阻的阻值，都为10Ω，
(3)由图乙可知通过电路的电流最小为0.1A，根据串联电路电阻规律结合欧姆定律可得此时滑动变阻器接入电路的电阻最大，
根据欧姆定律可得此时定值电阻两端的电压：U2=I′R2=0.1A×10Ω=1V，
此时滑动变阻器两端的电压：U2=U−U2=6V−1V=5V，
则滑动变阻器的最大阻值：R1=U1I′=5V0.1A=50Ω，据此可判断当电压表V1、V2的示数相等时，滑片不在滑动变阻器的中点位置，故B错误。
故选：ACD。
(1)闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表V1测R1两端的电压，电压表V2测R2两端的电压，将滑动变阻器R1的滑片从最左端移动到最右端的过程中，滑动变阻器接入电路的电阻变小，关键串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据U=IR可知定值电阻两端的电压变化，关键串联电路电压规律判断滑动变阻器两端的电压变化，据此分析a、b两图像；
(2)当电压表V1、V2的示数相等时，由乙图可知此时通过电路的电流和两电压表示数，根据串联电路电压规律计算电源电压根据欧姆定律计算定值电阻的阻值，同时可知此时滑动变阻器接入电路的电阻等于定值电阻的阻值；
(3)由图乙可知通过电路的最小电流，根据串联电路电阻规律结合欧姆定律可得此时滑动变阻器接入电路的电阻最大，根据欧姆定律可得此时定值电阻两端的电压，根据串联电路电压规律计算此时滑动变阻器两端的电压，根据欧姆定律计算滑动变阻器的最大阻值，据此可判断当电压表V1、V2的示数相等时滑片的位置。
本题考查串联电路特点、欧姆定律的灵活运用，正确读取图中信息是解题的关键。
15.【答案】AC
【解析】解：由电路图可知，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压(电源电压)，电流表A1测滑动变阻器的电流，电流表A2测干路中的电流；
由于电源电压不变，所以滑片移动时电压表V的示数不变；
因为并联电路中各支路独立工作、互不影响，所以滑片移动时通过灯泡的电流不变，灯泡亮度不变；
当滑动变阻器的滑片P由最右端向中点滑动时，变阻器接入电路中的电阻变小，根据欧姆定律可知，通过变阻器支路的电流变大，即电流表A1的示数变大；
根据并联电路的电流特点可知，干路电流变大，即电流表A2示数变大；
电压表V示数不变，电流表A1的示数变大，则电压表V示数与电流表A1的示数之比变小；
综上所述，AC正确。
故选：AC。
由电路图可知，滑动变阻器和灯泡并联，电压表测量并联电路两端的电压(电源电压)，电流表A1测滑动变阻器的电流，电流表A2测干路中的电流；
根据电源电压可知电压表示数的变化，滑动变阻器的滑片P由最右端向中点滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知通过滑动变阻器电流的变化；
根据并联电路的特点分析通过灯泡电流的变化和灯泡亮度的变化，根据并联电路的电流规律判定干路中电流的变化；
根据电压表示数、电流表示数的变化分析电压表V示数与电流表A1的示数之比的变化。
本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和三表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键。
16.【答案】压缩 增大
【解析】解：如图，进气门、排气门都关闭，活塞上移，是压缩冲程；该冲程中压缩燃料混合物对燃料混合物做功，机械能转化为内能，使燃料混合物的内能增加，温度升高。
故答案为：压缩；增大。
如图所示，进气门关闭、排气门打开，活塞上移，据此判断是哪一个冲程；知道在压缩冲程中是机械能转化为内能的过程。
本题考查了汽油机四冲程的判断、能量的转化，属于基础题。
17.【答案】正 干燥
【解析】解：带电体具有吸引轻小物体的性质，用丝绸在玻璃板上摩擦，玻璃板因摩擦而带上了电荷，能吸引轻小物体，所以能吸引小纸屑；小纸屑与玻璃板接触后，由于玻璃板上的电荷转移到纸屑上，纸屑由于带上与玻璃板相同的电荷，而相互排斥，从而很快离开玻璃板。摩擦起电现象适宜在干燥的环境下进行。
故答案为：正；干燥。
(1)摩擦可以使物体带电，带电体具有吸引轻小物体的性质；
(2)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
深入理解摩擦起电、带电体的性质和电荷间的作用规律，即可解答此题。
18.【答案】0.90.2
【解析】解：(1)并联电路各支路两端的电压相等，将两电阻并联在电压为3V的电路中，两电阻两端的电压均为3V，由图象可知，通过两电阻的电流分别为IA=0.6A，IB=0.3A；
因为并联电路干路中的电流等于各支路电流之和，所以干路的电流为I=IA+IB=0.6A+0.3A=0.9A；
(2)将两电阻串联在电压为3V的电源两端，因为串联电路各处电流相等，由图象可知，当通过它们的电流为0.2A时，两电阻两端的电压分别为UA=1V，UB=2V，由串联电路的电压规律可知，此时电源电压U=UA+UB=1V+2V=3V，符合题意，所以此时电路中的电流为0.2A。
故答案为：0.9；0.2。
(1)根据并联电路的电压规律确定RA和RB两端的电压，根据图象得出通过它们的电流，根据并联电路的电流规律计算出干路电流；
(2)将RA和RB串联在电压为3V的电源两端时，根据串联电路的电流、电压规律，结合图象得出电路中的电流。
本题考查了串联、并联电路的电流、电压规律，侧重考查了学生的读图能力，是一道难度适中的题目。
19.【答案】4400 大 2000
【解析】解：(1)他家同时工作用电器的最大总功率P大=UI大=220V×20A=4400W；
(2)电能表是测量电路中用电器消耗电能的仪表，转盘转得越快，表示用电器消耗电能越快，则电路总功率越大；
(3)1500r/kW⋅h表示电路中用电器每消耗kW⋅h电能，电能表的转盘转过1500r，
则电能表的转盘转150r，电热水器消耗的电能W=150r1500r/kW⋅h=0.1kW⋅h，
电热水器的电功率P=Wt=0.1kW⋅h360h=2kW=2000W。
故答案为：4400；大；2000。
(1)220V表示电能表的工作电压，10(20)A表示电能表的标定电流是10A，额定最大电流是20A，根据P=UI求出电路中允许接入用电器的最大总功率；
(2)电能表是测量电路中用电器消耗电能的仪表，转盘转得越快，表示用电器消耗电能越快，据此分析；
(3)1500r/kW⋅h表示电路中用电器每消耗kW⋅h电能，电能表的转盘转过1500r，据此求出电能表的转盘转150r，电热水器消耗的电能，利用P=Wt求出电热水器的电功率。
本题考查对电能表参数的理解以及电功率的计算，正确理解电能表的相关参数的含义是解题的关键。
20.【答案】电动机 排斥
【解析】解：(1)扬声器的工作原理是通电导体在磁场中受力运动，工作原理与电动机工作原理相同；
(2)该产品底座里有一个电磁铁，可使箱体悬在空中，说明电磁铁与箱体相互排斥，应为同名磁极。
故答案为：(1)电动机；(2)排斥。
(1)扬声器的工作原理是通电导体在磁场中受力运动；
(2)磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引。
本题考查了扬声器的工作原理、磁场间的相互作用等知识的理解和应用，难度不大。
21.【答案】裂变 电 不可再生
【解析】解：核电站中，核燃料是通过核裂变的方式，把核能转化为内能最终再转化为电能；核能属于不可再生能源。
故答案为：裂变；电；不可再生。
(1)核电站利用核裂变释放的能量发电，将核能转化为电能。
(2)可再生能源的概念：像风能、水能、太阳能等可以在自然界源源不断地得到，把它们称为可再生能源。不可再生能源的概念：化石能源、核能等能源会越用越少，不能在短期内从自然界得到补充，这类能源称为不可再生能源。
知道核裂变的应用、核电站实现的能量转化，区分生活中的各种能源，可解答此题。
22.【答案】解：灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的上端，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，如图所示：
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的上端。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
23.【答案】解：①根据异名磁极相互吸引的规律可知，通电螺线管靠近小磁针S极的一端为N极，所以通电螺线管的左端是S极，磁感线的方向由N极到S极。
②根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电流由螺线管的右端流入，即电源的右端为正极，电源左端是负极。如下图所示：
【解析】①根据磁极间的相互作用规律判断出通电螺线管的磁极；
②根据安培定则判断出电流的方向从而找到电源的正负极。
本题考查右手螺旋定则及磁极间的相互作用以及磁感线方向的规定，要求学生不但要会由右手螺旋定则判断磁极的方向，还要会由右手螺旋定则判断电流方向。
24.【答案】铝 灵敏电流计的指针是否偏转 不会 会 机械 电源
【解析】解：(1)在探究电磁感应现象的实验中，我们必须保证处于磁场中的这部分是导体。两种物质中，塑料是绝缘体，铝是导体，所以我们应选择铝棒；
(2)通过观察灵敏电流计的指针是否偏转来判断电路中是否有电流；
(3)将细导线悬挂的导体放入蹄形磁体中，闭合开关，让导体在蹄形磁体中竖直上下运动，导体没有切割磁感线，没有感应电流产生，电流计指针不会偏转；闭合开关，让导体在蹄形磁体中斜向上或斜向下运动，导体做切割磁感线运动，有感应电流产生，电流计指针会偏转；
(4)电磁感应中，其能量转化是机械能转化为电能；
(5)电动机的工作原理是通电导体在磁场中受力运动，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
故答案为：(1)铝；(2)灵敏电流计的指针是否偏转；(3)不会；会；(4)机械；(5)电源。
(1)AB棒的材料必须为导体；
(2)电流是看不到的，要通过电流表指针是否偏转来判断电路中是否有感应电流；
(3)产生感应电流的条件：闭合电路的部分导体在磁场中做切割磁感线运动；
(4)电磁感应中，其能量转化是机械能转化为电能；
(5)电动机的工作原理是通电导体在磁场中受力运动。
本题考查了产生感应电流的条件：首先电路必须闭合；导体要做切割磁感线运动。切割磁感线可以是导体动也可以是磁体动。
25.【答案】断开 电流表正负接线柱接反 0.2正 10 等于 30Ω
【解析】解：(1)①在连接或拆解电路时，为了保护电路，开关必须要断开；开关闭合后，小阳发现电流表指针在零刻度线左端，其原因是电流表正负接线柱接反了；
②由图丙可知，电流表选用小量程，分度值为0.02A，其示数为0.2A；
③探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
④根据欧姆定律可得，定值电阻的阻值：R=UI=1.5V0.15A=10Ω；
(2)②探究电流与电阻的实验中应控制电阻的电压不变，使电压表的示数为2V；
③图中电源电压为4.5V，当AB间换成30Ω的电阻时，
电路的电流为：
I=UVR=2V30Ω=115A，
根据串联电路电压的规律可知，滑动变阻器两端的电压为：
U滑=U−UV=4.5V−2V=2.5V，
此时滑动变阻器接入电路的电阻为：
R滑=U滑I=2.5V115A=37.5Ω>30Ω，即变阻器的最大阻值至少为37.5Ω，
所以当AB间换成30Ω的电阻时，无论怎样移动滑片P，都无法完成实验是因为滑动变阻器的电阻太小了。
故答案为：(1)①断开；电流表正负接线柱接反；②0.2；③正；④10；(2)②等于；③30Ω。
(1)①在连接或拆解电路时，为了保护电路，开关必须要断开；测量电流时，电流表指针反向偏转，说明电流表正负接线柱接反；
②根据电流表选用小量程确定分度值读数；
③探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，通过导体的电流与导体两端的电压成正比；
④根据欧姆定律求出定值电阻的阻值；
(2)②探究电流与电阻的实验中应控制电阻两端的电压不变；
③定值电阻的阻值越大，所需变阻器的阻值越大，由串联电路电压的规律和分压原理，求变阻器连入电路中阻值，据此分析。
此题属于电学方面的综合题目，考查的知识点比较广泛，综合性比较强，对学生的综合能力要求比较高，属于中考题目的热点和焦点。
26.【答案】A 滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小 2.2B0.5小灯泡的电阻随温度的升高而增大
【解析】解：(1)小灯泡额定电压为2.5V、额定功率小于1W，根据P=UI可知小灯泡的额定电流约为IL=PLUL=1W2.5V=0.4A，浮电流表选用小量程与灯泡串联，如图所示：
(2)由电路图可知，滑片在A端时，滑动变阻器接入电路的阻值最大，闭合开关前，滑动变阻器的滑片P应位于A端；
(3)闭合开关后，发现两表示数都很小，灯泡不亮，其原因是滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；
(4)电压表选用小量程，分度值为0.1V，示数为2.2V；小灯泡的额定功率为2.5V，若想测量小灯泡的额定功率，应让小灯泡两端的电压变大，让滑动变阻器两端的电压变小，故应将图甲中滑片P向B端移动，使电压表的示数为2.5V；
(5)小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.2A，则小灯泡的额定功率P额=U额I额=2.5V×0.2A=0.5W；
(6)通过灯泡的电流跟他两端的电压不成正比，其原因是小灯泡的电阻随温度的升高而增大。
故答案为：(1)如图；(2)A；(3)滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；(4)2.2；B；(5)0.5；(6)小灯泡的电阻随温度的升高而增大。
(1)小灯泡额定电压为2.5V、额定功率小于1W，根据P=UI可知小灯泡的额定电流的大概值，据此选择电流表的量程，并将电流表与灯泡串联；
(2)闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置；
(3)闭合开关后，发现两表示数都很小，灯泡不亮，其原因是滑动变阻器接入电路的阻值太大，小灯泡的实际功率太小；
(4)电压表选用小量程，分度值为0.1V，据此得出示数；小灯泡的额定功率为2.5V，根据串联分压特点确定滑片P的移动方向，使电压表的示数为2.5V；
(5)小灯泡的额定电压为2.5V，从图中可知小灯泡的额定电流为0.2A，根据P=UI得出小灯泡的额定功率；
(6)小灯泡的电阻随温度的升高而增大。
本题为测定“小灯泡电功率”的实验，考查电路图连接、滑动变阻器的使用、电功率计算等知识。
27.【答案】解：(1)菜油吸收的热量为；Q吸=c菜油m(t−t0 )=2.0×103J/(kg⋅℃)×0.02kg×(170℃−20℃)=6000J；
(2)天然气燃烧释放出的热量有60%被菜油吸收，由η=Q吸Q放×100%可得，天然气放出的热量为：Q放=Q吸η=6000J60%=10000J；
由Q放=Vq得天然气的体积为：V=Q放q=10000J4×107J/m3=2.5×10−4m3。
答：(1)菜油吸收了6000J热量？
(2)此过程中燃烧了2.5×10−4m3的天然气。
【解析】(1)知道菜油的质量、比热容和菜油的初温和末温，利用吸热公式求菜油吸收的热量；
(2)知道效率，利用效率公式可以求出天然气放出的热量，根据公式Q=Vq求出体积。
本题考查了学生对吸热公式、燃料燃烧放热公式等知识的掌握和运用，因条件已给出，难度不大。
28.【答案】解：(1)根据P=UI得小灯泡正常发光时的电流为：
I=PLUL=1.5W3V=0.5A；
(2)断开S2，闭合S和S1，小灯泡和滑动变阻器串联，当滑片P移到变阻器中点时，小灯泡正常发光，电路中的电流为I=0.5A，
滑动变阻器两端的电压为：
U滑=I×12R滑大=0.5A×12×20Ω=5V，
根据串联电路电压的规律知电源电压为：
U=UL+U滑=3V+5V=8V；
(3)断开S1，闭合S和S2，电路为R1和R2的串联电路，电压表测R1两端的电压，当电压表示数为3V时，电路中的电流最大，电路的总功率最大；
电路中的最大电流为：
I大=UVR1=3V10Ω=0.3A，
电路的最大功率为：
P大=UI大=8V×0.3A=2.4W。
答：(1)小灯泡正常发光时的电流为0.5A；
(2)电源电压为8V；
(3)断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W。
【解析】(1)根据P=UI算出小灯泡正常发光时的电流；
(2)断开S2，闭合S和S1，小灯泡和滑动变阻器串联，当滑片P移到变阻器中点时，小灯泡正常发光，由欧姆定律算出，滑动变阻器两端的电压，根据串联电路电压的规律算出电源电压；
(3)断开S1，闭合S和S2，电路为R1和R2的串联电路，电压表测R1两端的电压，当电压表示数为3V时，电路中的电流最大，电路的总功率最大；由欧姆定律算出电路中的最大电流，根据P=UI算出电路的最大功率。
本题主要考查了学生对欧姆定律和电功率计算公式的应用，解题关键是准确分析开关在不同状态下的电路结构，难度较大。
相关试卷
2023年河北省石家庄市长安区中考物理模拟试卷（含答案解析）： 这是一份2023年河北省石家庄市长安区中考物理模拟试卷（含答案解析），共19页。试卷主要包含了 下列估测符合实际情况的是等内容，欢迎下载使用。
2023年河北省石家庄市裕华区中考物理一模试卷（含答案解析）： 这是一份2023年河北省石家庄市裕华区中考物理一模试卷（含答案解析），共25页。试卷主要包含了 下列数据最接近实际情况的是， 下列说法正确的是等内容，欢迎下载使用。
2023年河北省石家庄市新华区中考物理质检试卷（含答案解析）： 这是一份2023年河北省石家庄市新华区中考物理质检试卷（含答案解析），共19页。
