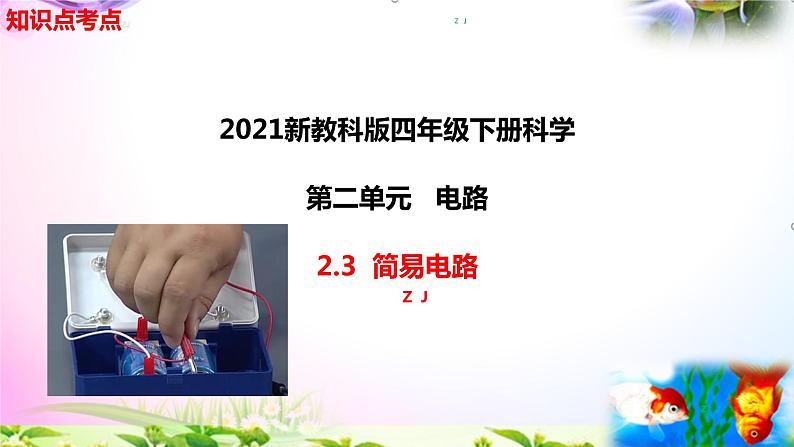

小学科学教科版 (2017)四年级下册3.简易电路完整版ppt课件

这是一份小学科学教科版 (2017)四年级下册3.简易电路完整版ppt课件，共14页。PPT课件主要包含了电池盒，小开关，简易电路等内容，欢迎下载使用。

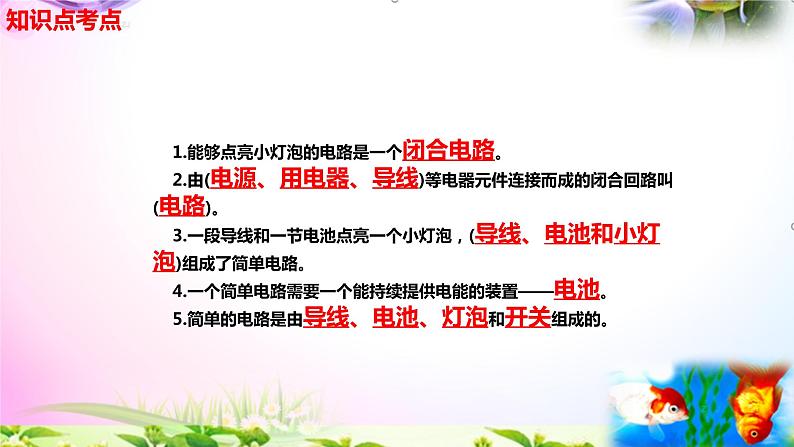

1.能够点亮小灯泡的电路是一个闭合电路。2.由(电源、用电器、导线)等电器元件连接而成的闭合回路叫(电路)。3.一段导线和一节电池点亮一个小灯泡，(导线、电池和小灯泡)组成了简单电路。4.一个简单电路需要一个能持续提供电能的装置——电池。5.简单的电路是由导线、电池、灯泡和开关组成的。

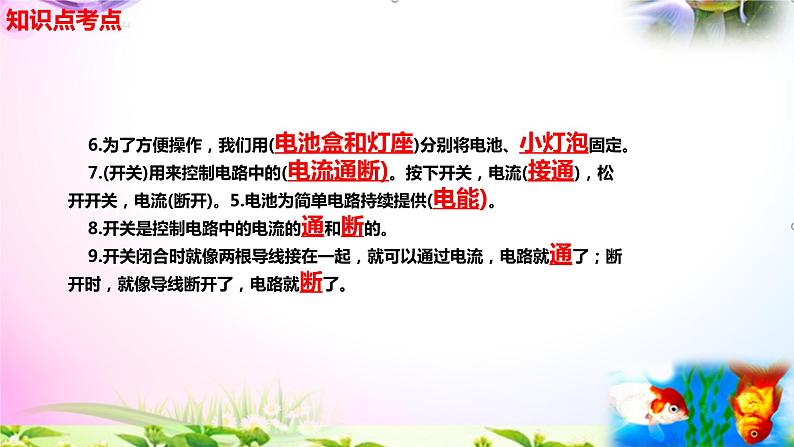

6.为了方便操作，我们用(电池盒和灯座)分别将电池、小灯泡固定。7.(开关)用来控制电路中的(电流通断)。按下开关，电流(接通)，松开开关，电流(断开)。5.电池为简单电路持续提供(电能)。8.开关是控制电路中的电流的通和断的。9.开关闭合时就像两根导线接在一起，就可以通过电流，电路就通了；断开时，就像导线断开了，电路就断了。

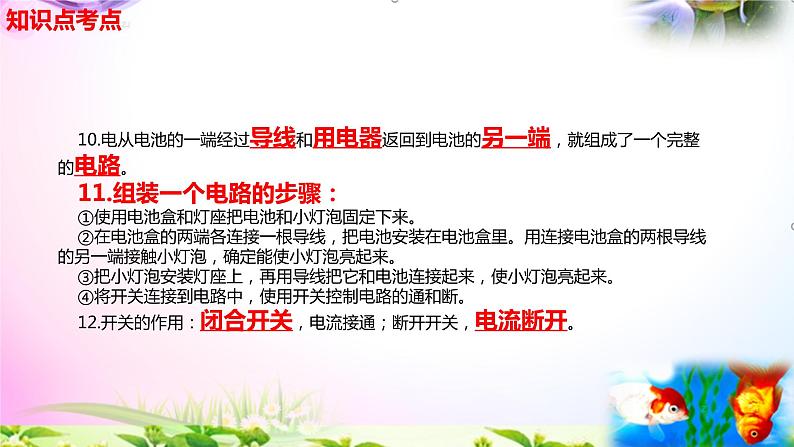

10.电从电池的一端经过导线和用电器返回到电池的另一端，就组成了一个完整的电路。11.组装一个电路的步骤：①使用电池盒和灯座把电池和小灯泡固定下来。②在电池盒的两端各连接一根导线，把电池安装在电池盒里。用连接电池盒的两根导线的另一端接触小灯泡，确定能使小灯泡亮起来。③把小灯泡安装灯座上，再用导线把它和电池连接起来，使小灯泡亮起来。④将开关连接到电路中，使用开关控制电路的通和断。12.开关的作用：闭合开关，电流接通；断开开关，电流断开。

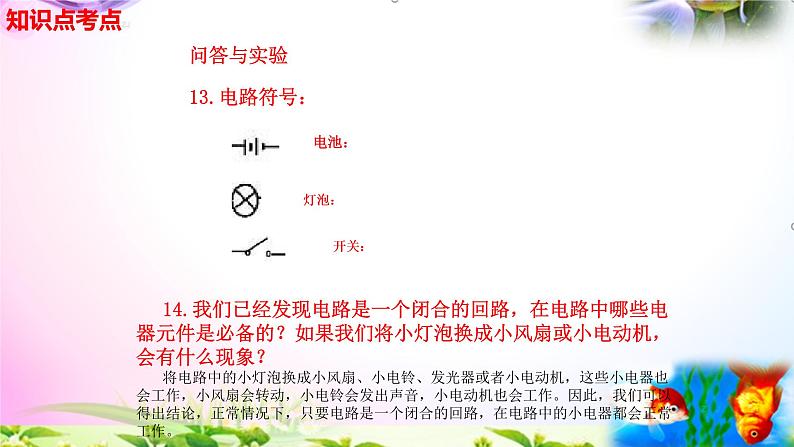

问答与实验 13.电路符号：
14.我们已经发现电路是一个闭合的回路，在电路中哪些电器元件是必备的？如果我们将小灯泡换成小风扇或小电动机，会有什么现象？将电路中的小灯泡换成小风扇、小电铃、发光器或者小电动机，这些小电器也会工作，小风扇会转动，小电铃会发出声音，小电动机也会工作。因此，我们可以得出结论，正常情况下，只要电路是一个闭合的回路，在电路中的小电器都会正常工作。

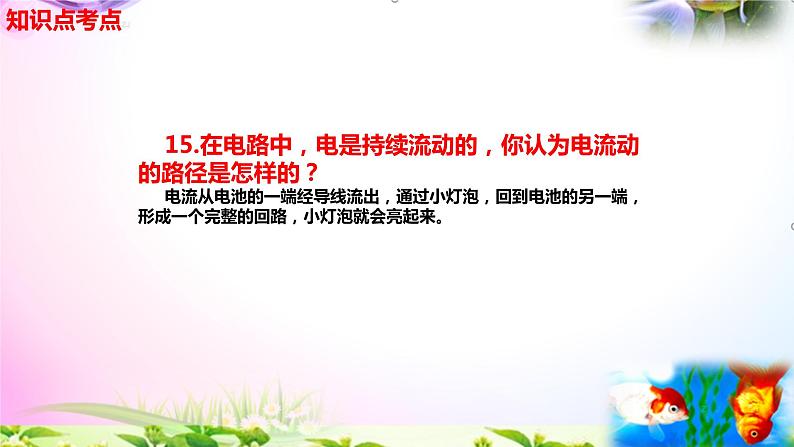

15.在电路中，电是持续流动的，你认为电流动的路径是怎样的？电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。

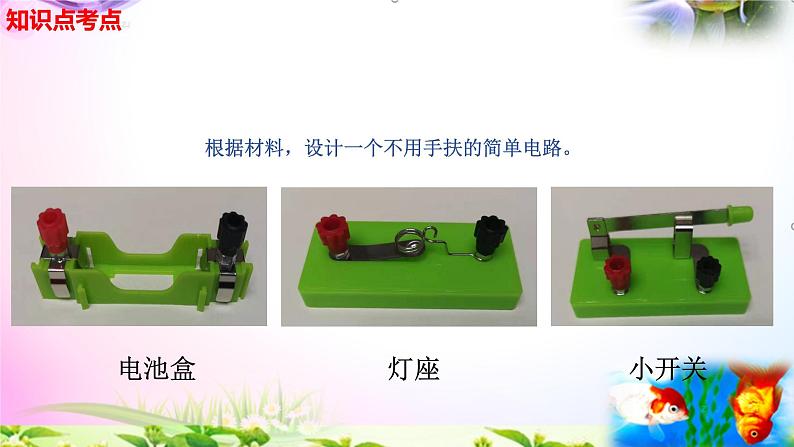

根据材料，设计一个不用手扶的简单电路。
1.导线用尺画，拐弯要直角。2.元件安排要适当，分布要均匀。3.元件不要画在拐角处。4.电路图长方形，有棱有角，导线横平竖直。
在电路中，电是持续流动的，请你画一画电路图中电是怎样流动的？
在电路中，电是持续流动的，电流从正极出发，流经用电器，回到负极。
在电路中,电是持续流动的,你认为电流动的路径是怎样的?把你的想法用箭头在连接图中表示出来。
导线、电池、小灯泡、小开关组成了一个电路。用箭头标出你认为的电流的路径。
