2019-2020学年河北石家庄高二上物理月考试卷

这是一份2019-2020学年河北石家庄高二上物理月考试卷，共11页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。


1. 下列器件中是电容器的是（ ）
A.B.
C.D.

2. 家用白炽灯泡的灯丝是由弹簧形状的钨丝制成的．下列三幅漫画生动地描绘了一位学生的经历，图中坏的灯泡“比原来更亮”的原因是（ ）

A.灯泡两端的电压变小了B.灯泡的电阻变小了
C.灯泡两端的电压变大了D.灯泡的电阻变大了

3. 夏天使用电风扇时，若不慎扇叶被卡住，风扇容易烧毁．已知电风扇正常工作时电功率为P，发热功率为P0当风扇被卡住时热功率为（两端的电压仍不变）（ ）
A.P2P0B.PC.PP0D.P−P0

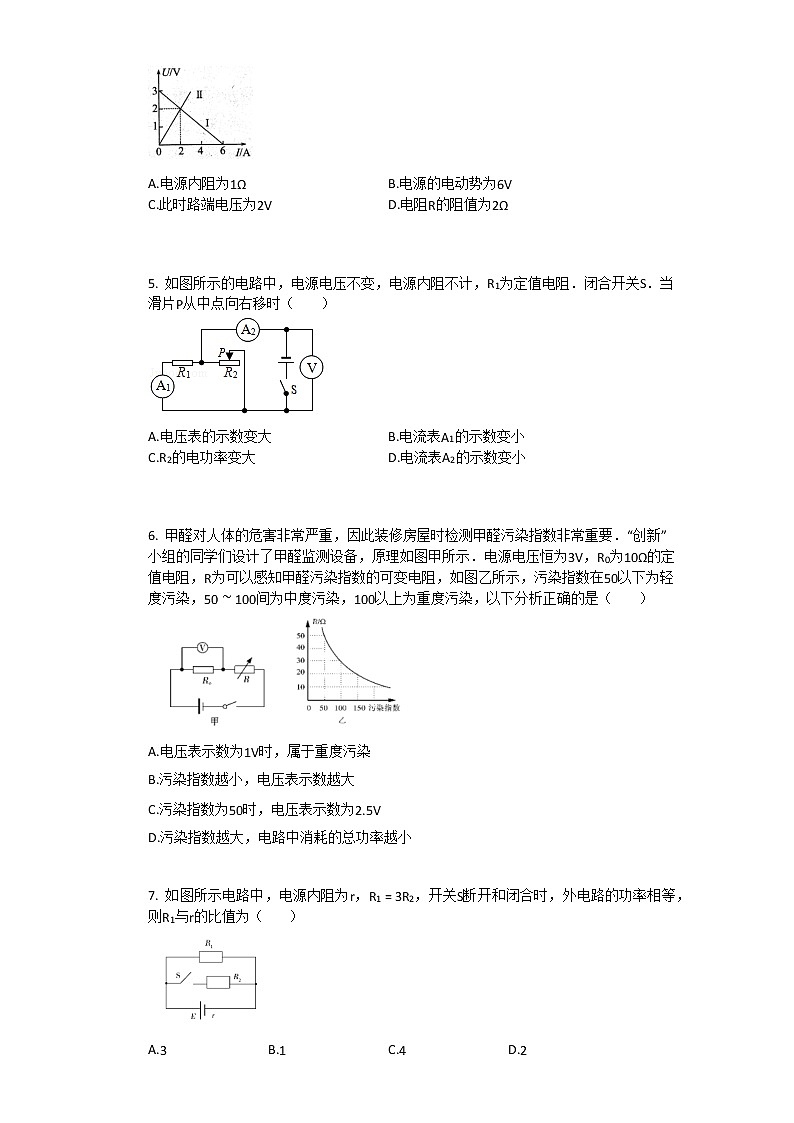

4. 在如图所示的U−I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图像可知正确的是（ ）

A.电源内阻为1ΩB.电源的电动势为6V
C.此时路端电压为2VD.电阻R的阻值为2Ω

5. 如图所示的电路中，电源电压不变，电源内阻不计，R1为定值电阻．闭合开关S．当滑片P从中点向右移时（ ）

A.电压表的示数变大B.电流表A1的示数变小
C.R2的电功率变大D.电流表A2的示数变小

6. 甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要．“创新”小组的同学们设计了甲醛监测设备，原理如图甲所示．电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，如图乙所示，污染指数在50以下为轻度污染，50∼100间为中度污染，100以上为重度污染，以下分析正确的是（ ）

A.电压表示数为1V时，属于重度污染
B.污染指数越小，电压表示数越大
C.污染指数为50时，电压表示数为2.5V
D.污染指数越大，电路中消耗的总功率越小

7. 如图所示电路中，电源内阻为r，R1=3R2，开关S断开和闭合时，外电路的功率相等，则R1与r的比值为（ ）

A.3B.1C.4D.2

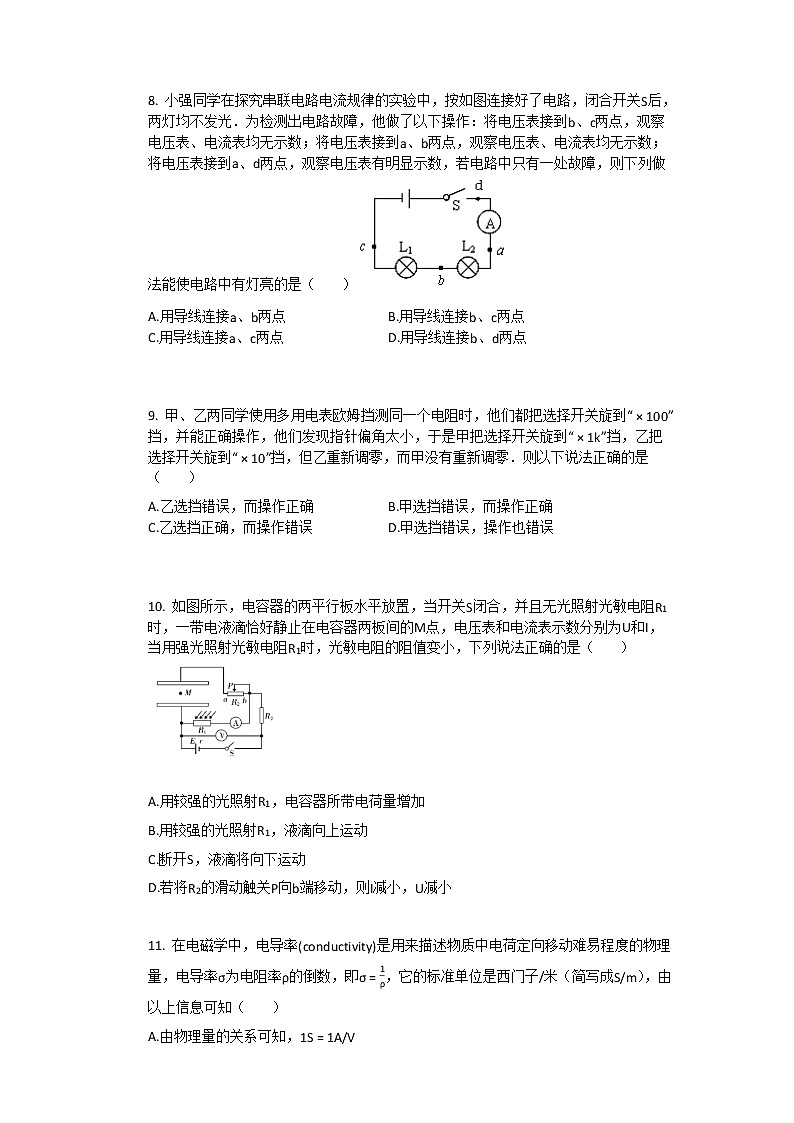

8. 小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表、电流表均无示数；将电压表接到a、d两点，观察电压表有明显示数，若电路中只有一处故障，则下列做法能使电路中有灯亮的是（ ）
A.用导线连接a、b两点B.用导线连接b、c两点
C.用导线连接a、c两点D.用导线连接b、d两点

9. 甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作，他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是（ ）
A.乙选挡错误，而操作正确B.甲选挡错误，而操作正确
C.乙选挡正确，而操作错误D.甲选挡错误，操作也错误

10. 如图所示，电容器的两平行板水平放置，当开关S闭合，并且无光照射光敏电阻R1时，一带电液滴恰好静止在电容器两板间的M点，电压表和电流表示数分别为U和I，当用强光照射光敏电阻R1时，光敏电阻的阻值变小，下列说法正确的是（ ）

A.用较强的光照射R1，电容器所带电荷量增加
B.用较强的光照射R1，液滴向上运动
C.断开S，液滴将向下运动
D.若将R2的滑动触关P向b端移动，则I减小，U减小

11. 在电磁学中，电导率(cnductivity)是用来描述物质中电荷定向移动难易程度的物理量，电导率σ为电阻率ρ的倒数，即σ=1ρ，它的标准单位是西门子/米（简写成S/m），由以上信息可知（ ）
A.由物理量的关系可知，1S=1A/V
B.电导率越大，材料的电阻越小
C.由物理量的关系可知，1S=1kg⋅m−3⋅A−2
D.电导率越大，材料的导电性能越好

12. “等效”是简化电路的一种常用方法，下面两个方框中的电路都可视为一个新的等效电源，新的电源的等效电动势等于MN两点的开路电压，等效内阻等于去除掉电动势之后MN两点的电阻：
甲中是一个电动势为E、内电阻为r的电源和一阻值为R0的定值电阻串联；
乙中是一个电动势为E、内电阻为r的电源和一阻值为R0的定值电阻并联；
下列关于这两个等效电源的电动势和内阻的说法正确的是（ ）

A.r甲>r乙B.E甲>E乙C.r乙>r甲D.E甲=E乙

13. 如图所示电路，r=1Ω，R2=9Ω，R1是最大阻值为20Ω的滑动变阻器，V1 、V2、A均为理想电表，示数分别为U1、U2和I，示数的变化量的绝对值分别为ΔU1，ΔU2，ΔI，将滑动变阻器的触头从最左端缓慢向右滑动，则下列说法正确的是（ ）

A.当R1=10Ω 时, R1消耗的电功率达到最大值
B. ΔU1>ΔU2
C.当R1=8Ω 时，R2消耗的电功率达到最大值
D.ΔU2ΔI保持不变

14. 如图所示电路中，电源电动势E＝10V，内阻不计，电阻R1＝14Ω，R2＝6.0Ω，R3＝2.0Ω，R4＝8.0Ω，R5＝10Ω，电容器的电容C＝2μF，则以下说法正确的是（ ）

A.电容器的带电量为10−5C
B.电容器的上极板带正电
C.若R2断路，会有6×10−6C的电量通过R5
D.若R2断路，会有电流从上而下流过R5
二、实验题

某同学要测量一种新材料制成的圆柱体的电阻率ρ．步骤如下：

（1）用螺旋测微器测量其直径，如图甲所示，可知其直径为________mm．

（2）用游标为20分度的游标卡尺测量其长度，如图乙所示，可知其长度为________mm．

（3）该同学想用伏安法测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R（阻值约为300Ω）
电流表A1（量程0∼4mA，内阻约50Ω）
电流表A2（量程0∼10mA，内阻约30Ω）
电压表V1（量程0∼3V，内阻约10kΩ）
电压表V2（量程0∼15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0∼15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0∼2kΩ，允许通过的最大电流0.5A）
开关S，导线若干
为使实验误差较小，要求测得多组数据进行分析．
①电流表应选________，电压表应选________，滑动变阻器应选________（填器材的代号）．
②请画出测量的电路图________．

采用伏安法测量电源电动势E和内阻r时，由于电表内阻的影响使电源的测量出现了系统误差．为了消除系统误差，某学习小组设计了如图1所示的测量电路，其中S2为单刀双掷开关，将S2打到图1中“1”或“2”位置，调节滑动变阻器的滑片P，记录多组电压表示数和对应电流表示数，可以得到图2中的图像A或B．

（1）将单刀双掷开关S2打到图1中________（选填“1”“2”）位置，记录多组电压表示数和对应电流表示数，在图2中做出U−I图像B；

（2）在图2中分别读出两个图像的截距UA，IA，LB，IB可得电源电动势的真实值E=________，内阻的真实值r=________．

图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480Ω．虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．

（1）图(a)中的A端与________（填“红”或“黑”）色表笔相连接．

（2）关于R6的使用，下列说法正确的是________．
A.使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
B.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
C.使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置

（3）某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．（结果均保留3位有效数字）
三、计算题

在如图所示的电路中，电源电压U恒为12V，滑动变阻器R的总阻值为30Ω，小灯L上标有“6V 0.3A”的字样．先将滑动变阻器R的滑片P移到b端，闭合电键S，电流表内阻不计，求：

（1）此时电流表的示数I1．

（2）将滑动变阻器的滑片P向上移动，当小灯正常发光时，电流表的示数I2为0.3A，这时滑动变阻器的滑片P与a端之间的阻值R1为多大？

（3）当小灯正常发光时，变阻器消耗的总电功率PR．

如图所示电路中，电源电动势为30V，内阻为1Ω，电容器电容C=1×10−5F．电阻R1=R2=6Ω，R3=4Ω，R4=R5=2Ω，开关K闭合到电路稳定后，求：

（1）安培表的示数是多少？

（2）电容器C中充有电量是多少？
参考答案与试题解析
2019-2020学年河北石家庄高二上物理月考试卷
一、选择题
1.
【答案】
此题暂无答案
【考点】
电阻正、构容流决电感器的识别
【解析】
此题暂无解析
【解答】
此题暂无解答
2.
【答案】
此题暂无答案
【考点】
电功率
电验置律
【解析】
此题暂无解析
【解答】
此题暂无解答
3.
【答案】
此题暂无答案
【考点】
电功率
【解析】
此题暂无解析
【解答】
此题暂无解答
4.
【答案】
此题暂无答案
【考点】
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
5.
【答案】
此题暂无答案
【考点】
闭合电体的决态分析
【解析】
此题暂无解析
【解答】
此题暂无解答
6.
【答案】
此题暂无答案
【考点】
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
7.
【答案】
此题暂无答案
【考点】
电功率
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
8.
【答案】
此题暂无答案
【考点】
电流表于电压缺在判断新路终障中的应用
【解析】
此题暂无解析
【解答】
此题暂无解答
9.
【答案】
此题暂无答案
【考点】
多水验表流某理及其使用
【解析】
此题暂无解析
【解答】
此题暂无解答
10.
【答案】
此题暂无答案
【考点】
电容器因动态校析
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
11.
【答案】
此题暂无答案
【考点】
电验置律
电来锰定义
【解析】
此题暂无解析
【解答】
此题暂无解答
12.
【答案】
此题暂无答案
【考点】
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
13.
【答案】
此题暂无答案
【考点】
电功率
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
14.
【答案】
此题暂无答案
【考点】
闭合电因的欧优定律
电容器
【解析】
此题暂无解析
【解答】
此题暂无解答
二、实验题
【答案】
此题暂无答案
【考点】
测定金验库电阻率
伏安水因电阻
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
测三电州的传动势和内阻
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
用多用较表测溴阻
【解析】
此题暂无解析
【解答】
此题暂无解答
三、计算题
【答案】
此题暂无答案
【考点】
闭合电因的欧优定律
【解析】
此题暂无解析
【解答】
此题暂无解答
【答案】
此题暂无答案
【考点】
闭合电因的欧优定律
电容
【解析】
此题暂无解析
【解答】
此题暂无解答
