黑龙江省哈尔滨市道外区2021年中考物理二模试卷

这是一份黑龙江省哈尔滨市道外区2021年中考物理二模试卷，共18页。试卷主要包含了填空题〔共11题；共18分〕，综合题〔共2题；共16分〕，作图题〔共2题；共7分〕，实验题〔共1题；共7分〕等内容，欢迎下载使用。


中考物理二模试卷
一、单项选择题〔共12题；共24分〕
1.关于一些物理量的估计，以下数据最接近实际的是〔   〕
A. 课桌的高度是80dm
B. 大气对拇指指甲的压力约为105N


C. 你正常呼吸一次的时间约为4s
D. 人耳能听到的声音频率都在20000Hz以上



2.以下实验仪器的使用方法，正确的选项是〔   〕
A. 使用刻度尺测量长度时，必须从零刻度线量起


B. 使用电流表时，不允许把电流表直接连到电源的两极上


C. 用手将量筒举起与视线在同一高度处进展读数


D. 用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡



3.2021年1月3日，“玉兔二号〞从停稳在月球外表的“嫦娥四号〞上沿轨道缓缓下行，到达月球外表，如下图，关于“玉兔二号〞下行的过程，以下说法中正确的选项是〔   〕

A. 假设以月球外表为参照物，“嫦娥四号〞是运动的
B. 假设以月球外表为参照物，“玉兔二号〞是静止的

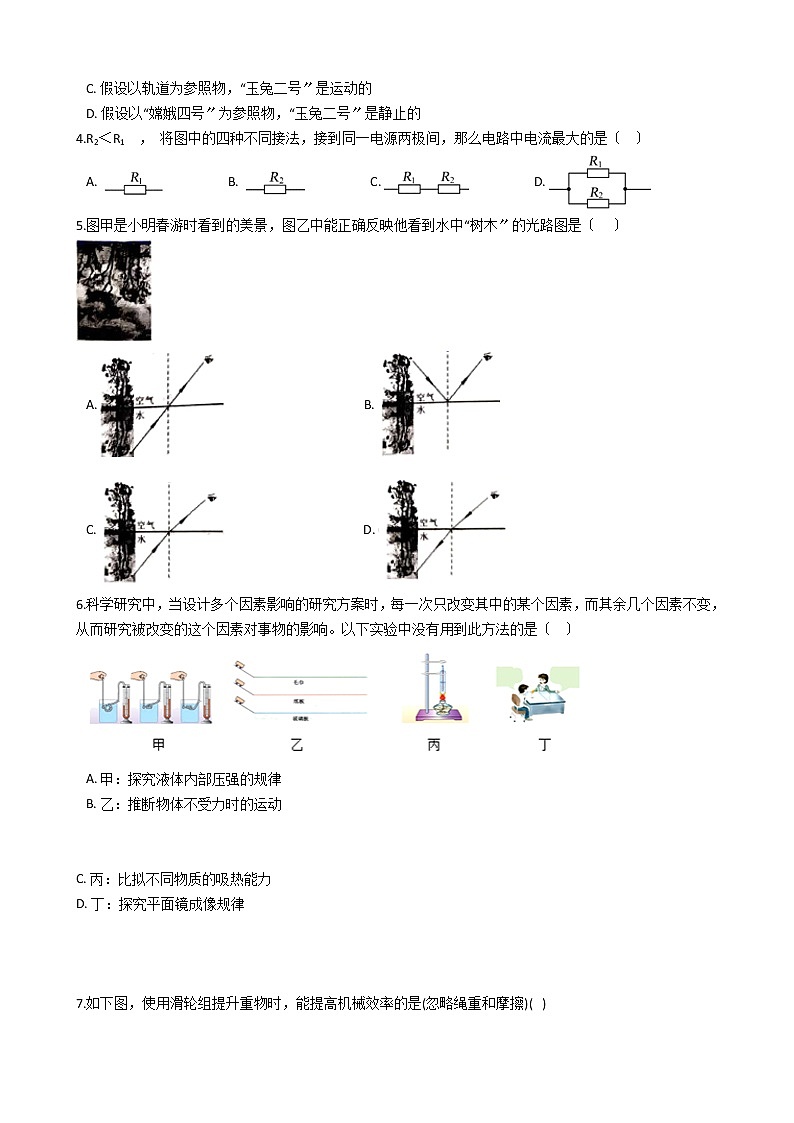

C. 假设以轨道为参照物，“玉兔二号〞是运动的
D. 假设以“嫦娥四号〞为参照物，“玉兔二号〞是静止的
4.R2＜R1 ， 将图中的四种不同接法，接到同一电源两极间，那么电路中电流最大的是〔   〕
A.                    B.                    C.                    D.
5.图甲是小明春游时看到的美景，图乙中能正确反映他看到水中“树木〞的光路图是〔    〕

A.                                            B.
C.                                            D.
6.科学研究中，当设计多个因素影响的研究方案时，每一次只改变其中的某个因素，而其余几个因素不变，从而研究被改变的这个因素对事物的影响。以下实验中没有用到此方法的是〔   〕

A. 甲：探究液体内部压强的规律
B. 乙：推断物体不受力时的运动


C. 丙：比拟不同物质的吸热能力
D. 丁：探究平面镜成像规律



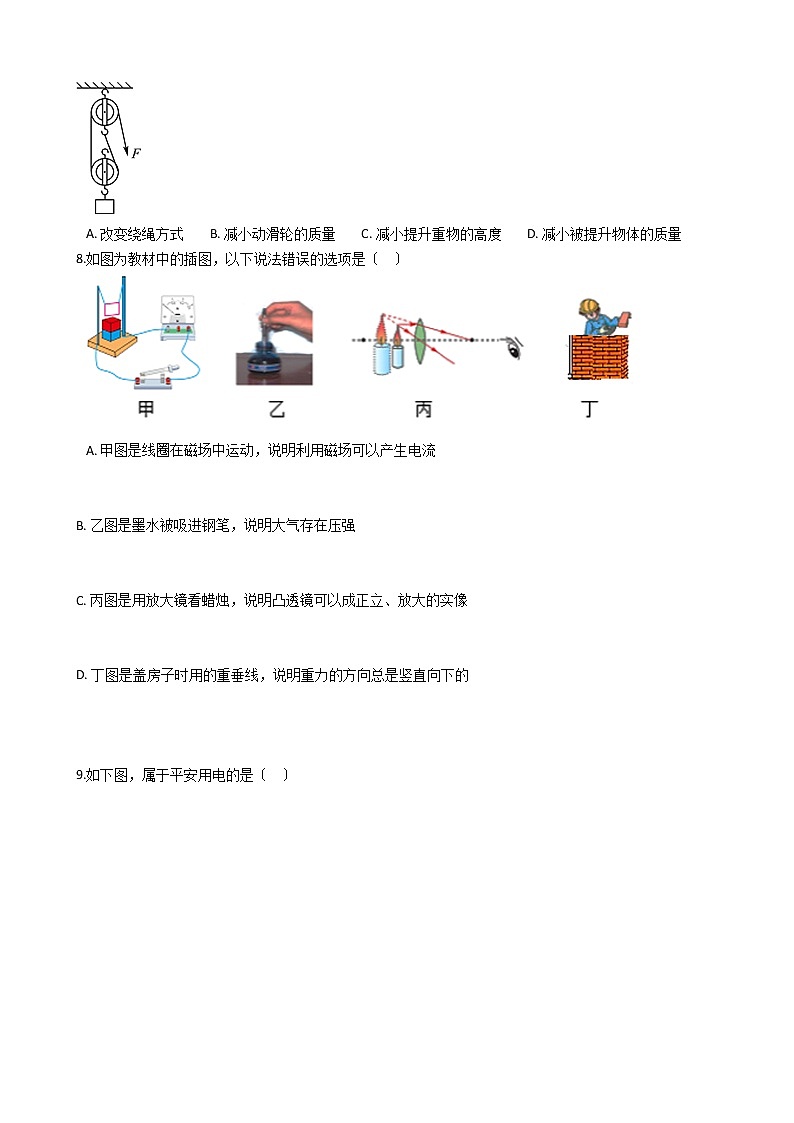

7.如下图，使用滑轮组提升重物时，能提高机械效率的是(忽略绳重和摩擦)(   )

A. 改变绕绳方式        B. 减小动滑轮的质量        C. 减小提升重物的高度        D. 减小被提升物体的质量
8.如图为教材中的插图，以下说法错误的选项是〔   〕

A. 甲图是线圈在磁场中运动，说明利用磁场可以产生电流


B. 乙图是墨水被吸进钢笔，说明大气存在压强


C. 丙图是用放大镜看蜡烛，说明凸透镜可以成正立、放大的实像


D. 丁图是盖房子时用的重垂线，说明重力的方向总是竖直向下的



9.如下图，属于平安用电的是〔   〕
A.                                             B.
C.                                             D.
10.如下图电路的两灯泡L1和L2分别标有“3.8V  0.2A〞和“3.8V  0.3A〞字样，闭合开关后两灯均发光。假设灯泡的电阻不受温度影响，以下判断正确的选项是〔   〕

A. 两灯串联                  B. 灯L1的电阻小

                  C. 灯L2更亮                  D. 电流表A2的示数为0.5A



11.对以下四幅图的分析正确的选项是〔   〕
A. 该装置能探究电流产生的热量与通电时间的关系


B. 该电路能探究电磁铁磁性强弱与电流大小关系


C. 该电路能探究导体的横截面积影响电阻的大小


D. 该电路能探究通过导体的电流与导体两端电压的关系



12.如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。那么以下结果正确的选项是〔   〕

A. 电源电压为20V
B. R1的阻值为5Ω
C. 为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30Ω
D. 开关S闭合后电路消耗的最小功率为14.4W
二、填空题〔共11题；共18分〕
13.饺子是中国的传统美食。如下图，将面团擀成面皮，说明力可以改变物体的________；包饺子时，用力捏面皮，面皮会粘在一起，说明分子之间存在________。

14.如下图为2021年4月23日纪念中国海军建军70周年海上阅兵的情景。威武的中国海军将士喊出嘹亮的口号是由声带________产生的，通过________传播响彻云霄。口号声能传播很远是因为声音的________〔填“音调高〞或“响度大〞〕，彰显出了中国海军的强大与自信。

15.图像法是一种整理、分析数据的有效方法．如下图是小华同学描绘的两个物体运动路程-时间图像．由图像可知，甲物体前4s内运动的路程是________；乙物体运动的速度是________．

16.十九大报告提出：“绿水青山就是金山银山〞，倡导保护环境，使用新能源势在必行，太阳能等新型能源属于________能源〔填“可再生〞或“不可再生〞〕；华为5G时代已经降临，5G通信技术在进展信息、文件等材料的传输过程中，是靠________来传输的。

17.如下图是我国调查水下海山的“发现〞号潜水器。海山的山顶位于海面以下800m处，山高为1400m。当潜水器漂浮在水面时，受到的浮力________〔填“大于〞、“等于〞或“小于〞〕自身的重力；到达山底部时它受到海水的压强是________Pa。〔不考虑海水密度的变化，ρ海水取1.0×103kg/m3 ， g取10N/kg〕

18.如图甲是某物质熔化时温度随时间变化图像，根据图像中的信息可知该物质液态比热容比固态比热容________〔填“大〞或“小〞〕。图乙是酒精沸腾时的图像，由图像信息可知，酒精温度计________〔填“能〞或“不能〞〕用来测水沸腾时的温度。

19.如图甲所示，完全一样的A、B两物块叠放在水平桌面上，用F1＝50N的水平力作用在B物块上，A、B一起做匀速直线运动，此时B物块所受的摩擦力为________N；假设将F2＝80N的水平力按如图乙所示作用在A物块上，它们一起做直线运动，那么桌面对A物块的摩擦力为________N。

20.小金制作了一个利用电压表测物体重力的小作品，它能在电压表盘上读出所放物体重力的大小，如下图．

〔1〕当秤盘不放任何重物时，滑片P恰好处于a点．闭合开关，当秤盘上所放钩码个数增多时，电压表示数将________〔填“增大〞、“减小〞或“不变〞〕；
〔2〕一段时间后，在秤盘放2牛重的钩码时，表盘读数比2牛大，换不同重的钩码反复试验，每次读数都不同且大于钩码的重力．产生这一现象是由于_____引起的〔填字母〕．
A.R1短路
B.R1断路
C.R2短路
D.R2断路
21.在如图甲所示的电路中，电源的电压恒定，滑动变阻器的最大阻值为R1＝8Ω，R2为定值电阻但阻值未知。滑动变阻器滑片从左端M滑到右端N的过程中，滑动变阻器的电功率P随PN间电阻R变化的关系如图乙所示，其中滑动变阻器阻值取2Ω和8Ω时电功率一样，那么定值电阻R2＝________Ω；电源的电压为________V。

22.如图甲是小涵同学探究“平面镜成像特点〞的实验装置。实验步骤如下：她把一支点燃的蜡烛A放在玻璃板前面，再拿一只完全一样的蜡烛B竖立在玻璃板后面移动，直到看上去跟蜡烛A的像完全重合，此时在白纸上记下蜡烛A和蜡烛B的位置。移动点燃的蜡烛，多做几次实验：

〔1〕小涵用透明玻璃板代替平面镜的目的是________；
〔2〕小涵选取两支一样的蜡烛是为了比拟像与物的________关系。实验中假设移开蜡烛B，将光屏放在像的位置，不透过玻璃板，直接观察光屏，看不到蜡烛A的像，说明平面镜成的是________；〔选填“虚像〞或“实像〞〕
〔3〕如图乙，玻璃板原来沿直线BC竖直放置，小涵在实验中将玻璃板沿顺时针方向转过一定角度θ后〔θ<90°〕，蜡烛A成的像移动到点A1处，图中方格均为边长相等的正方形，那么θ角的大小是多少________？请利用乙图说明理由________。
23.在弹簧测力计下悬挂一长方体实心金属块，金属块下外表与水面刚好接触，如图甲。从此处匀速下放金属块，直至浸没于水中并继续匀速下放〔金属块未与容器底部接触〕，在金属块下放过程中，弹簧测力计示数F与金属块下外表浸入水的深度h的关系如图乙，g＝10N/kg，ρ水＝1.0×103kg/m3 ． 由图象可知：

〔1〕金属块完全浸没在水中受到的浮力为________N。
〔2〕金属块的密度是________kg/m3。
〔3〕你还能求出有关金属块的哪些物理量：________〔写出三个物理量即可，不需要计算结果〕
三、综合题〔共2题；共16分〕
24.2021年5月，我国首次海域可燃冰〔天然气水合物〕试采成功，实现了历史性突破。可燃冰分布于深海沉积物或陆域永久冻土中，是由天然气与水在高压低温条件下形成的类冰状结晶物质，燃烧后仅会生成少量的二氧化碳和水。根据测算，1m3可燃冰可以分解释放出160m3以上的天然气。完全燃烧5m3可燃冰产生的热量至少为________J〔天然气热值为3.2×107J/m3〕；试写出可燃冰具备的优点________。

25.小涵发现最近我国许多城市出现了共享电动汽车，极大的方便了当地市民和所到游客的出行。电动汽车具有绿色环保、能量转化效率高等优点，各国都在推广这种绿色的交通工具。如图是某品牌的电动汽车，它的局部参数如表所示。请答复∶

〔1〕一辆此型号的空车静止在水平地面上时，车对水平地面的压强是多少？
〔2〕假设某燃油汽车百公里耗油6升，每升油6元，电动汽车充电每度0.6元，通过计算比拟使用燃油汽车与电动汽车哪种更经济？
〔3〕标准承载下，电动汽车以72km/h的速度匀速行驶1分钟，消耗电能0.4kw•h，求该电动汽车的效率是多少？
四、作图题〔共2题；共7分〕
26.如下图，轻质杠杆的A点挂一重物G，绳受的拉力为F2 ， O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出F2的力臂l2 ．

27.闭合开关S后小磁针的状态如下图，请在图中标出通电螺线管的N极和电源的“+〞极。

五、实验题〔共1题；共7分〕
28.涵利用图甲的电路探究“电流与电阻的关系〞。电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，滑动变阻器的规格为“0~50Ω〞：

〔1〕如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以，请你把接错的那根导线打上“×〞，再画线把它改到正确位置上〔导线不允许穿插〕；
〔2〕为了用上所有的定值电阻正确完成五次实验，小涵应利用滑动变阻器控制定值电阻两端的电压至少保持________V不变；
〔3〕小涵同学每次随机选取一个定值电阻，进展了五次实验，根据所得数据画出电流与电阻关系的图像如图丙，且实验中各电路元件完好，读数、记录均正确。但教师发现这五次实验中有一次小涵未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，答复下面两个问题，要求写出分析过程：
①小涵是在哪一个定值电阻连入电路时未移动滑动变阻器滑片的________？
②这次实验之前的那一次实验，小涵选取的是定值电阻阻值为多少________？

答案解析局部
一、单项选择题
1.【解析】【解答】A．课桌的高度约为80cm，即8dm，A不符合题意；
B．手指指甲的面积约为1cm2 ， 大气对拇指指甲的压力约为
B不符合题意；
C．正常呼吸一次的时间约为4s，C符合题意；
D．人感知声的频率范围是20Hz到20000Hz，D不符合题意。
故答案为：C。

【分析】该题目考察的是长度、时间和力的估计，平时注意积累记忆即可。
2.【解析】【解答】A．使用刻度尺测量长度时，可以从零刻度线量起也可以从其它刻度线量起，特别是零刻度线损坏时，必须从其它刻度线量起，A不符合题意；
B．使用电流表时，不允许把电流表直接连接到电源的两极，因为这样会造成电源短路，损坏电源，B符合题意；
C．量筒读数时，应将量筒放在水平面上，调整视线以保持视线与量筒中的液面在同一高度，C不符合题意；
D．天平的使用，应在测量物体质量前先通过平衡螺母来调节天平平衡，再进展测量，测量过程中，只能通过加减砝码来调节天平，不能再使用平衡螺母，D不符合题意。
故答案为：B。

【分析】电流表相当于一根导线，直接连在电源两端使得电流很大，造成短路。
3.【解析】【解答】A．假设以月球外表为参照物，“嫦娥四号〞与月球外表之间的位置没有发生变化，是静止的，故错误；
B．假设以月球外表为参照物，玉兔二号与月球外表之间的位置发生了变化，玉兔二号是运动的，故错误；
C．假设以轨道为参照物，玉兔二号与轨道之间的位置发生了变化，“玉兔二号〞是运动的，故正确；
D．假设以“嫦娥四号〞为参照物，玉兔二号与“嫦娥四号〞之间的位置发生了变化，“玉兔二号〞是运动的，故错误．
故答案为：C

【分析】相对于参照物，有位置变化，物体是运动的。
4.【解析】【解答】解：因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻串联时总电阻最大，两电阻并联时总电阻最小，
由I＝可知，两电阻并联时，电路中的电流最大。
故答案为：D。
【分析】两电阻串联时总电阻最大，两电阻并联时总电阻最小，再结合欧姆定律I＝分析解答.
5.【解析】【解答】小明春游时看到的美景是水面上的景物在水中的倒影，倒影是光的反射现象，光的发射是光在同一种介质中传播，B符合题意。
故答案为：B

【分析】看到水中的倒影，是光的反射形成的。
6.【解析】【解答】A．液体内部压强与液体的深度和密度有关，用到控制变量法，A不符合题意；
B．物体不受力的运动情况中，物体的运动跟水平面的粗糙程度和物体从斜面上冲下到水平面的速度有关，用到控制变量法，B不符合题意；
C．不同物质的吸热能力实验中，需要保持物质的质量、初温等因素一样，用到控制变量法，C不符合题意；
D．平面镜成像规律的实验，只需要逐一探究像与物大小、到镜面的距离等关系，没用到控制变量法，D符合题意。
故答案为：D。

【分析】物理学中有很多研究方法，类比法是把抽象的东西转化成形象的东西，便于理解，控制变量法，当有多个因素对某一个物理量有影响时，要研究每一个因素对该物理量的影响，需要用到控制变量法。
7.【解析】【解答】AC．绕绳的方式与重物提升的高度对机械效率没有影响，AC不符合题意；
B．减小动滑轮的质量可减小额外功，B符合题意；
D．减小被提升物的质量，可是减小有用功，会减小机械效率，D不符合题意；
故答案为：B
【分析】提高滑轮组的机械效率可以从增大有用功或减小额外功来实现，
8.【解析】【解答】A．甲图是闭合电路中的线圈在磁场中做切割磁感线运动，电流表的指针会偏转，说明利用磁场能产生电流，A正确，不符合题意；
B．乙图中墨水吸进钢笔，是利用大气压，B正确，不符合题意；
C．丙图中放大镜成像是正立、放大的虚像，C错误，符合题意；
D．丁图利用重垂线来砌墙，是因为重力的方向是竖直向下的，可保证墙与水平面垂直，D正确，不符合题意。
故答案为：C。

【分析】当物uu，成正立、放大的虚像，应用为放大镜。
9.【解析】【解答】解：A、灯具属于带电体，用湿布擦拭时，湿布属于导体，有可能使电流通过湿布传到人体上，使人体触电，十分危险．故答案A错误；
B、根据公式I= 可知，当用电器的功率较大时，容易引起电路中的电流过大，引起火灾，因此要在用电器配套用的电线中的火线上安装熔断器．故B正确．
C、人体虽然站在绝缘体上，但是人的两只手同时接触了火线和零线，有电流通过人体，造成触电．故C错误；
D、平安用电的原那么：不接触低压带电体，不靠近高压带电体．向掉落在地上的高压线头走进，容易造成跨步电压触电．故D错误；
应选B
【分析】〔1〕当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；〔2〕大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身平安；〔3〕平安用电的原那么：不接触低压带电体，不靠近高压带电体；
10.【解析】【解答】A．由实物图连接可知，两个灯泡并联，A不符合题意；
B．根据题意得，两个电阻的阻值分别为 ，
即灯泡L2电阻更小，B不符合题意；
C．两个灯泡并联在电路中，那么两灯的电压一样，且灯泡的电阻不受温度的影响，那么电阻越小的灯泡，实际功率越大，所以灯L2更亮，C符合题意；
D．由实物图可知，电流表A2
故答案为：C。

【分析】结合电阻两端的电压和电流，利用功率公式P=UI求解功率，实际功率越大灯泡越亮。
11.【解析】【解答】A．此图中的封闭容器内的两个电阻，随着通电时间的变化，U形管的液面高度差都会随着变化，所以能探究电流产生的热量与通电时间的关系，A符合题意；
B．由图可知，两个电磁铁串联，那么通过的电流一样，所以不能探究电磁铁磁性强弱与电流的关系，但两个电磁铁线圈的匝数不同，所以探究的是电磁铁磁性强弱与线圈匝数的关系，B不符合题意；
C．从图中的电路可知，可探究的是导体的长度影响电阻的大小，C不符合题意；
D．从该电路连接知，电压表测灯泡的电压，电流表可测通过灯泡的电流，但在通电过程中，灯泡的电阻会随着电压的变化而变化，所以不能探究通过导体电流与导体两端电压的关系，D不符合题意。
故答案为：A。

【分析】要探究用电时间多少对导体产热的影响，需要控制电流和电阻一样；当电流和电阻大小一样时，导体的通电时间越长，产生的热量越多。
12.【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压。〔1〕由图乙可知，当R2＝10Ω时U1＝12V，当R2′＝20Ω时U1′＝8V，
因串联电路中各处的电流相等，所以，电路中的电流分别为：I＝ ＝ ，I′＝ ＝ ，
因串联电路中总电压等于各分电压之和，且电源电压保持不变，
所以，电源的电压：
U＝I〔R1+R2〕＝I′〔R1+R2′〕，即 〔R1+10Ω〕＝ 〔R1+20Ω〕，
解得：R1＝10Ω，B不符合题意；
电源的电压U＝I〔R1+R2〕＝ ×〔10Ω+10Ω〕＝24V，A不符合题意；〔2〕当电压表的示数U1″＝15V时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，
此时电路中的电流：I大＝ ＝ ＝1.5A，
此时滑动变阻器两端的电压：U2小＝U﹣U1″＝24V﹣15V＝9V，
那么滑动变阻器接入电路中的最小阻值：R2小＝ ＝ ＝6Ω，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，
所以，滑动变阻器接入电路中的阻值范围为6Ω～30Ω，C不符合题意；〔3〕当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，那么P小＝ ＝ ＝14.4W，D符合题意。
故答案为：D。
【分析】由图乙可知，当R2的阻值为10Ω和20Ω时电压表的示数，根据串联电路的电流特点和欧姆定律表示出电路中的电流，根据串联电路的电压特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压.
当电压表的示数最大时，电路中的电流最大，滑动变阻器接入电路中的电阻最小，根据串联电路的电流特点和欧姆定律求出电路中的最大电流，根据串联电路的电压特点求出此时滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的最小阻值；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电压表的示数最小，据此得出滑动变阻器接入电路中的阻值范围.
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电路消耗的功率最小，根据电阻的串联和P=UI=求出电路的最小功率.
二、填空题
13.【解析】【解答】饺子是中国的传统美食。如下图，将面团擀成面皮，说明力可以改变物体的形状；包饺子时，用力捏面皮，面皮会粘在起，说明分子之间存在引力。
故答案为：形状；引力
【分析】〔1〕力由两种作用效果：改变物体的形状和改变物体的运动状态；
〔2〕分子之间存在相互作用的引力和斥力。
14.【解析】【解答】声音是由物体的振动产生的，嘹亮的口号声是由声带振动产生的；该声音是通过空气传播而响彻云霄；威武的中国海军将士发出的声音响度大，所以口号声传播的很远。
【分析】声音是由物体的振动产生的；声音是通过空气传播；声音的大小指响度。
15.【解析】【解答】由图象可知，甲物体前4s内运动的路程不随时间变化，所以甲物体处于静止状态，即运动的路程为0；物体乙在0-2s内通过路程：s=s2-s1=20m-0m=20m，那么乙的速度：
【分析】s-t图像中，横坐标为时间，纵坐标为位移，图像的斜率是速度，结合图像分析求解即可。
16.【解析】【解答】太阳能等新能源属于可再生能源。信息传递靠电磁波来传输。
【分析】再短时间内能再生的资源叫做可再生资源，比方水资源、太阳能；再短时间内不能再生的资源叫做可不可再生资源，比方核能、煤炭、石油；传统的有线通信是靠电子传递信息，无线通信是靠电磁波来传递信息的。
17.【解析】【解答】根据物体的浮沉条件，当物体漂浮时，浮力等于重力。根据液体的压强的计算公式，山底部距离海平面的距离为
那么到达山底部时它受到海水的压强

【分析】阿基米德原理给出了一种求解物体浮力大小的方法，F浮=ρ液gV排 ， ρ液是液体的密度，V排使物体排开水的体积；求解液体内部的压强，利用公式p＝ρgh，其中ρ是液体的密度，h是深度。
18.【解析】【解答】由图象知，该物质在0~4min段吸热，温度上升，为固态；4~8min段吸热，温度保持不变，是熔化过程；8~12min段吸热温度又升高，所以为液态；液态温度升高得比固态时慢，所以比热容更大。由图象知，酒精的沸点是78℃，沸点低于水的沸点，不能用来测水沸腾时的温度。
【分析】加热时间一样，温度上升的缓慢，物质比热容大；温度计内的物质必须为液体才可以，结合液体凝固点、沸点和此时的温度比拟即可。
19.【解析】【解答】〔1〕甲图中推力在B上，以AB为研究对象，AB做匀速直线运动，所以其受到的推力F1与摩擦力平衡，以B为研究对象，相对于A处于静止状态，所以其受到的推力F1与摩擦力平衡，B物块所受的摩擦力为50N；〔2〕假设将F2＝80N的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，乙图中推力作用在A上，此时接触面的粗糙程度不变，压力也不变，因此摩擦力也不变，所以A所受的摩擦力仍为50N。
故答案为：50；50。
【分析】利用隔离法对物体进展受力分析，利用二力平衡的知识求出摩擦力，摩擦力的大小与压力以及接触面的粗糙程度有关，而与推力无关.
20.【解析】【解答】〔1〕由电路图可知，R1与R2串联，电压表测滑片上面局部电阻丝两端的电压；由于电压表的内阻很大，在电路中可看作开路，所以变阻器R2始终以最大阻值接入电路，那么滑片移动时，电路中的总电阻不变，电路中电流保持不变；当秤盘上所放钩码个数增多时，滑片向下移，滑片上面局部电阻丝的电阻增大，但是电路中电流保持不变，根据U＝IR可知，滑片上面局部电阻丝两端的电压增大，即电压表的示数增大；〔2〕一段时间后，电压表表盘的读数比标注的值要大，且换不同重的钩码反复试验，每次读数都不同；因两个电阻串联，电压表有示数〔且物重不同时电压表示数不同〕，说明电路是通路，所以电阻R1和电阻R2不可能断路，BD不符合题意；
电压表测滑片上面局部电阻丝两端的电压，在秤盘放2N重的钩码时，表盘读数比2N大，即电压表示数变大，根据欧姆定律可知电路中电流变大，说明电路的电阻变小，因此R1或R2出现短路，如果R2短路，电压表示数为0，不符合题意，所以故障只能是R1短路，A符合题意，C不符合题意．

【分析】〔1〕定值电阻和滑动变阻器串联，电流一样，分得的电压与电阻成正比；
〔2〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可。
21.【解析】【解答】由图可知，滑动变阻器电阻R1和定值电阻R2串联在电路中，电流测量电路电流，电压表测量滑动变阻器接入的有效电阻段电压，滑动变阻器的电功率为
又由滑动变阻器阻值取2Ω和8Ω时电功率一样为2W，得

可求得定值电阻R2为4Ω，电源的电压为6V。

【分析】分析电路构造，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
22.【解析】【解答】(1)用玻璃板代替平面镜的目的是玻璃板不但反射光成像，还能透光看到玻璃板后面的蜡烛，便于观察到所成的像的位置，研究像与物的关系。

 (2)选择两根完全一样的蜡烛便于得到物像大小关系；实像可以用光屏承接，虚像不能用光屏承接，平面镜成虚像，光屏上不能承接到像。
(3)平面镜成像的特点：物像等大、等距、连线与镜面垂直，据此在乙图中绘制如下图成像图：

可见玻璃板沿BC转到了 位置，沿顺时针方向转过45°。
【分析】〔1〕玻璃板与平面镜相比，即可以透光也可以反光，便于确定像的位置；
〔2〕选用两只一样的蜡烛进展实验可以比拟像与物的大小关系，如果另一支蜡烛能和该蜡烛的像完全重合，那么说明平面镜成像成等大的像；平面镜成的像是虚像，无法用光屏承接到，必须透过玻璃板观察；
〔3〕平面镜成像作图时，利用物和像关于平面镜对称的性质作图即可。
23.【解析】【解答】〔1〕由图可知，金属块未浸入水中时弹簧测力计示数为9N，即金属块的重力为G＝9N；金属块全部浸入水中时，弹簧测力计的示数为F＝5N，
金属块完全浸没在水中受到的浮力：F浮＝G﹣F＝9N﹣5N＝4N，〔2〕由F浮＝ρ水gV排得金属块的体积：
V＝V排 4×10﹣4m3 ，
金属块的质量：
m 0.9kg，
金属块的密度：
ρ 2.25×103kg/m3；〔3〕由上面的解答可知，除了能求出金属块浸没水中受到的浮力、金属块的密度外，还可以计算金属块的体积、质量、重力，利用p＝ρgh还可计算出金属块刚浸没时所受水的压强〔下外表浸入水的深度h＝4cm〕。
故答案为：〔1〕4；〔2〕2.25×103；〔3〕体积、质量、重力。
【分析】〔1〕结合F-h图像，利用称重法F浮＝G﹣F求得金属块完全浸没在水中受到的浮力.
〔2〕由F浮＝ρ水gV排得金属块的体积，再利用密度计算公式及G=mg求得金属块的密度.
〔3〕由上问的计算可以得出另外能计算出的关于金属块的物理量.
三、综合题
24.【解析】【解答】5m3的可燃冰产生的热量至少为Q放=Vq=5×160m3×3.2×107J/m3=2.56×1010J根据题意知：1m3可燃冰可分解释放出160m3的天然气，可知可燃冰的热值比天然气的大得多，即可燃冰的热值非常大。而可燃冰燃烧后，仅会产生少量的二氧化碳和水，所以污染非常小。
【分析】结合燃料的质量，利用热值公式求解燃料释放的热量；燃料的热值指的是1千克的燃料完全燃烧释放的热量，燃料的热值越大，单位质量的热量完全燃烧释放的热量多。
25.【解析】【分析】〔1〕结合物体的质量，利用公式G=mg求解物体的重力；处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕结合电动车消耗的电能和电价求解费用，再结消耗的汽油和汽油的单价求解费用，比拟两者大小即可；
〔3〕牵引力做功为有用功，电流做功为总功，利用有用功除以电流做功即为加热效率。
四、作图题
26.【解析】【解答】阻力和阻力臂不变，动力臂越长，动力越长，由图可知，力F1作用在B点时，力臂OB最大，此时力F1最小，过支点作力F2作用线的垂线段，即可做出力臂l2 ， 如下图；


【分析】动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，固定不动的点为支点。
27.【解析】【解答】根据同性相斥、异性相吸判断通电螺线管外部右侧为N极，通电螺线管中的安培定那么：用右手握住螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。结果如下图：
。

【分析】结合通电螺线管的N极和S极，利用右手螺旋定那么求解通电螺线管的电流方向，判断电源的正负极。
五、实验题
28.【解析】【解答】(1)由图甲可知为串联电路，电压表测量定值电阻两端电压，故图乙的实物电路连接如下图：

。
(2)滑动变阻器的最大阻值与25Ω串联时，滑动变阻器分得的电压最小，此时电路中的电流为
定值电阻两端的电压为
即应利用滑动变阻器控制定值电阻两端的电压至少保持1.5V不变。
(3)由图丙，定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω时其两端电压分别为

当定值电阻为20Ω时其两端电压与其他情况不同，可判断此时没有移动滑动变阻器滑片。未移动滑动变阻器滑片时，其接入电阻为
说明在此之前的实验中，移动滑动变阻器滑片至5Ω时，定值电阻两端电压为3V，即
可得此时定值电阻阻值为10Ω。
【分析】〔1〕电流表串联在电路中，电压表并联在电路中，滑动变阻器的接线柱一上一下，连接实物图即可；
〔2〕结合电源电压和电阻求解最小电流，结合电阻阻值求解最小电压即可；
〔3〕串联电路中，各用电器两端的电压之和等于电源电压，用电器分得的电压与电阻成正比；结合电阻阻值求解电压即可。
