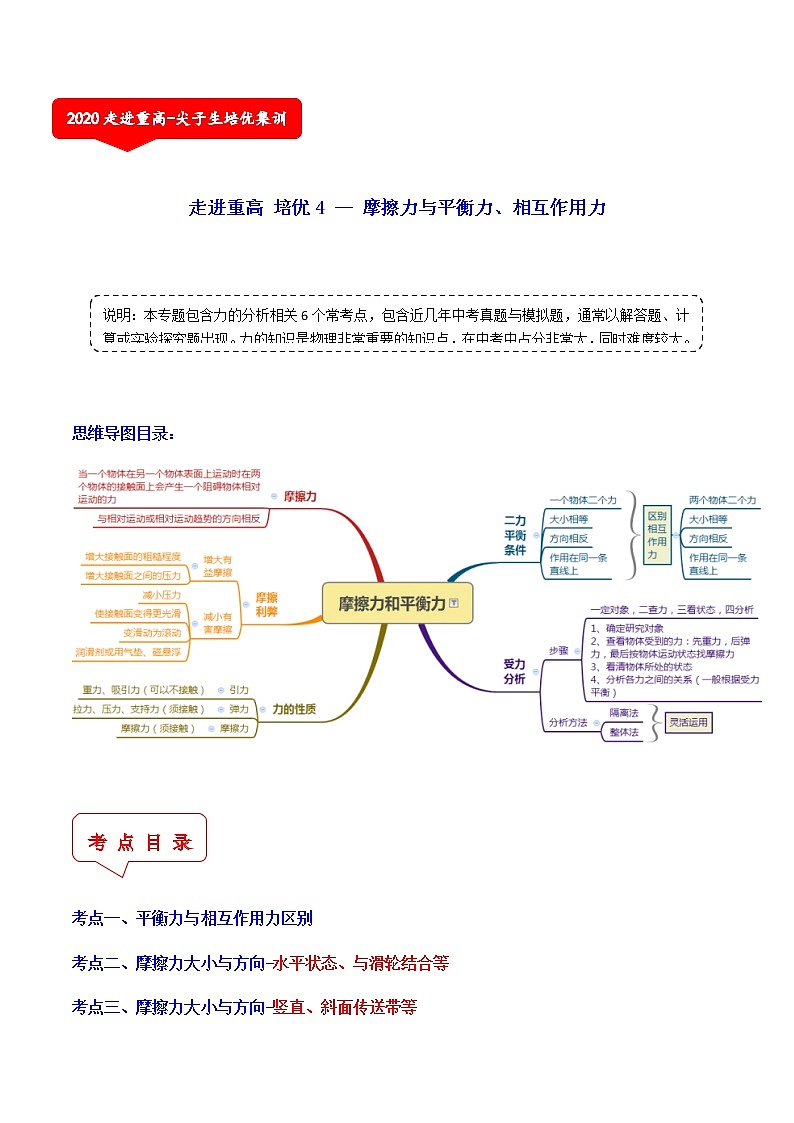

摩擦力与平衡力、相互作用力（6个考点）-2021年中考科学（浙教版）重难点、易错点复习练习（教育机构专用）

走进重高 培优4 -- 摩擦力与平衡力、相互作用力

思维导图目录：

考点一、平衡力与相互作用力区别

考点二、摩擦力大小与方向-水平状态、与滑轮结合等

考点三、摩擦力大小与方向-竖直、斜面传送带等

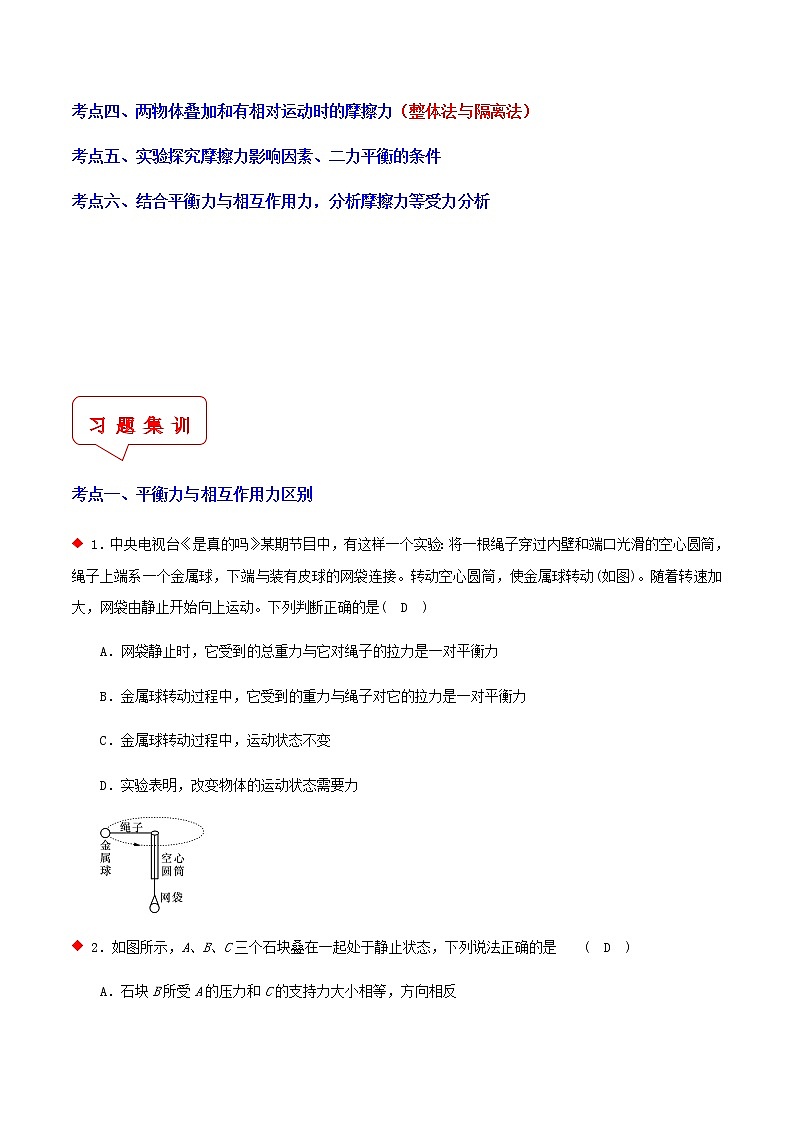

考点四、两物体叠加和有相对运动时的摩擦力（整体法与隔离法）

考点五、实验探究摩擦力影响因素、二力平衡的条件

考点六、结合平衡力与相互作用力，分析摩擦力等受力分析

考点一、平衡力与相互作用力区别

1．中央电视台《是真的吗》某期节目中，有这样一个实验：将一根绳子穿过内壁和端口光滑的空心圆筒，绳子上端系一个金属球，下端与装有皮球的网袋连接。转动空心圆筒，使金属球转动(如图)。随着转速加大，网袋由静止开始向上运动。下列判断正确的是(　D　)

A．网袋静止时，它受到的总重力与它对绳子的拉力是一对平衡力

B．金属球转动过程中，它受到的重力与绳子对它的拉力是一对平衡力

C．金属球转动过程中，运动状态不变

D．实验表明，改变物体的运动状态需要力

2．如图所示，A、B、C三个石块叠在一起处于静止状态，下列说法正确的是  (　D　)

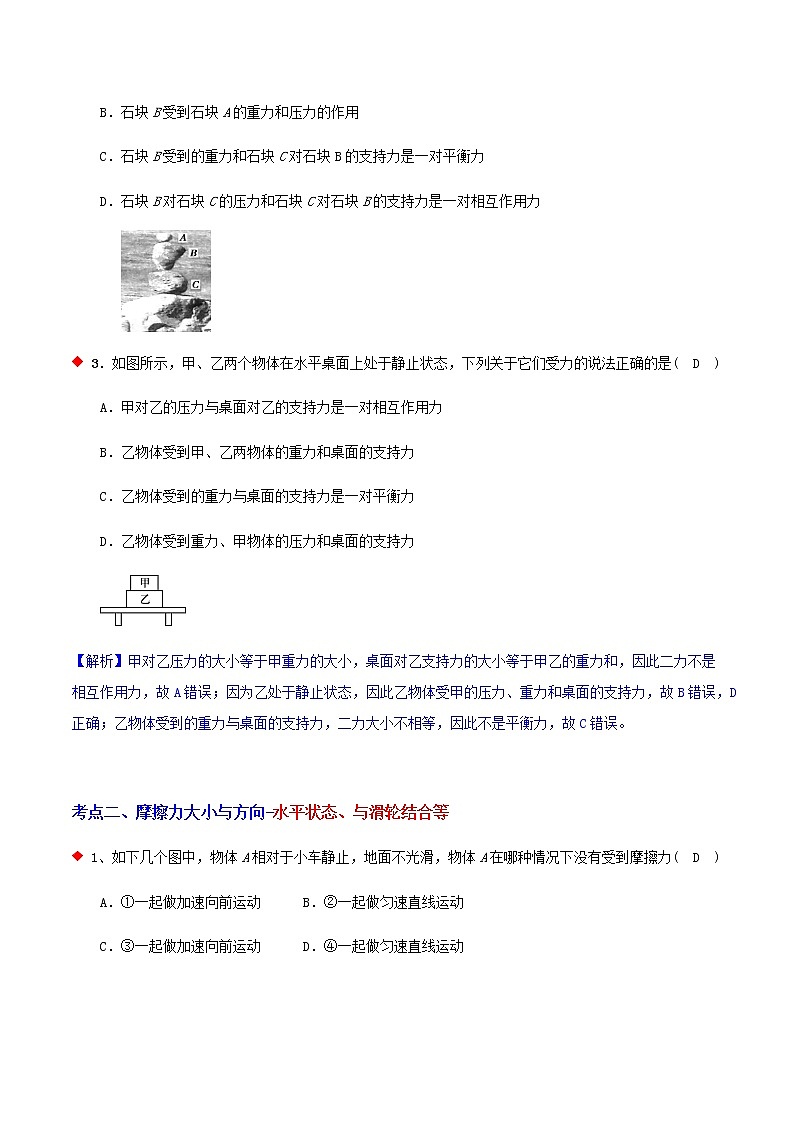

A．石块B所受A的压力和C的支持力大小相等，方向相反

B．石块B受到石块A的重力和压力的作用

C．石块B受到的重力和石块C对石块B的支持力是一对平衡力

D．石块B对石块C的压力和石块C对石块B的支持力是一对相互作用力

3．如图所示，甲、乙两个物体在水平桌面上处于静止状态，下列关于它们受力的说法正确的是(　D　)　

A．甲对乙的压力与桌面对乙的支持力是一对相互作用力

B．乙物体受到甲、乙两物体的重力和桌面的支持力

C．乙物体受到的重力与桌面的支持力是一对平衡力

D．乙物体受到重力、甲物体的压力和桌面的支持力

【解析】甲对乙压力的大小等于甲重力的大小，桌面对乙支持力的大小等于甲乙的重力和，因此二力不是相互作用力，故A错误；因为乙处于静止状态，因此乙物体受甲的压力、重力和桌面的支持力，故B错误，D正确；乙物体受到的重力与桌面的支持力，二力大小不相等，因此不是平衡力，故C错误。

考点二、摩擦力大小与方向-水平状态、与滑轮结合等

1、如下几个图中，物体A相对于小车静止，地面不光滑，物体A在哪种情况下没有受到摩擦力(　D　)

A．①一起做加速向前运动      B．②一起做匀速直线运动

C．③一起做加速向前运动      D．④一起做匀速直线运动

【解析】在分析物体是否受到静摩擦力时，通常要运用假设法。先假设没有静摩擦力，看物体能否保持现在这种状态。如果能保持现在这种状态，说明不受到静摩擦力；如果不能保持现在这种状态，而向某个方向运动，那么就存在静摩擦力，且静摩擦力方向与运动方向相反。图①，当物体A与小车一起做加速向前运动时，对A分析，假设A不受力，A的运动状态肯定不变，会做匀速直线运动或静止，与事实矛盾，所以假设有误，则A肯定受到摩擦力。图②，当物体A与小车一起做匀速直线运动时，对A分析，假设A不受小车的摩擦力，则A在水平方向上所受的力不平衡，不会做匀速直线运动，所以假设有误，则A肯定受到摩擦力。图③，当物体A与小车一起做加速向前运动时，对小车分析，小车向前运动，地面给小车向后的摩擦力，假设A对小车没有一个向前的摩擦力，则小车不会向前加速运动，所以假设有误，即小车受到A向前的摩擦力，力的作用是相互的，则小车对A也有摩擦力。图④，当物体A与小车一起做匀速直线运动时，对A分析，A处于平衡状态，水平方向上不受摩擦力。

2.在水平桌面上放一物体A，桌面不光滑。在A的两边用轻绳通过定滑轮吊着B. C两个物体，已知GB=15N ，VB=1.0×10-3m3，GC=10N。开始时把B物体浸没水中，如图所示，整个装置保持静止。现拔出容器底部的小木塞，缓慢放水直至物体B完全露出水面的过程中，整个装置还是静止不动，在不计定滑轮与轻绳之间的摩擦的情况下，有关物体A在放水过程中的受力情况(已知ρ水=1.0×103kg/m3，g取10N/kg)，以下说法正确的是( C  )

 A. A物体受到摩擦力的方向始终水平向右

 B. A物体受到摩擦力的方向开始水平向左后变为水平向右

 C. A物体受到摩擦力的大小范围是0N≤ｆ≤5N

 D. A物体始终受到5个力的作用

3、如图所示，用水平拉力F拉上下表面水平、粗糙程度各处相同的物体A，使其在水平地面上匀速运动，当物体B静止不动时，与水平绳相连的弹簧测力计的示数不变。关于该状态，下列说法不正确的是(不计绳和弹簧测力计重)(　D　)

A．A对B的摩擦力为滑动摩擦力                B．B对A的摩擦力方向水平向左

C．弹簧测力计对B的拉力等于A对B的摩擦力   D．B对A的摩擦力与水平拉力F是相互作用力

【解析】以摩擦力的施力物体为参照物，物体相对它的运动为相对运动；当受到静摩擦力的物体相对静止时，以施力物体为参照物，假设其接触面是光滑的，物体开始滑动的方向，即为相对运动趋势方向。

4．如图所示，用F＝6牛水平向右的拉力匀速拉动物块A时，物块B静止不动，此时弹簧测力计的示数为4牛，则物块B所受摩擦力的大小及方向为(D)

A．6牛，水平向右      B．6牛，水平向左       C．4牛，水平向左      D．4牛，水平向右

5、如图所示，用10N的水平拉力F拉滑轮，使足够长的物体A以0.2m/s的速度在水平地面上匀速运动，弹簧测力计的示数为3N。若不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确有（　D　）

A．B受到的摩擦力为3N，方向水平向左

B．滑轮移动的速度为0.2m/s

C．绳子拉物体A的功率为2W

D．在运动过程中若将拉力F增大到12N，弹簧测力计的示数仍为3N

【解析】以B为研究对象，本题中它在水平方向受到两个力的作用：弹簧测力计对它向左的拉力，物体A对它的向右的摩擦力。当B与A发生相对运动时，无论如何拉滑轮，B相对于地面是静止的，所以B始终处于平衡状态，拉力和摩擦力是一对平衡力，根据弹簧测力计的示数，可以知道B受到的摩擦力为3N，方向向右。此滑轮是动滑轮，绳子移动速度是滑轮移动速度的2倍，所以滑轮移动速度为0.1m/s。若不计各种摩擦和滑轮重、弹簧测力计重、绳重等，A对绳子的拉力等于拉力F的一半，绳子拉物体A的力为5N，拉力的功率为1w

6．在自动化生产线上，常用传送带运送工件，如图所示，工件与传送带一起向右匀速运动时，关于工件受力，下列说法中正确的是(　D　)

A．工件受摩擦力，方向水平向右

B．工件受摩擦力，方向水平向左

C．工件所受到的重力与工件对传送带的压力是一对相互作用力

D．工件对传送带的压力与传送带对工件的支持力是一对相互作用力

7．如图所示，第一次甲单独用50牛的力推墙，第二次甲推墙的力不变，乙用30牛的力向左推甲，前后两次，人均未运动，则下列说法错误的是( D )

A．在两幅图中，墙壁都受到50牛的推力             B．乙受到地面30牛的摩擦力，方向向左

C．第二次推时，甲受到地面20牛的摩擦力方向向左   D．第二次推时，墙壁受到80牛的推力

8．如图所示，用力F拉着滑轮，使重200N的物体A以0.2m/s的速度，在水平地面上匀速运动。弹簧测力计的示数为5N。不计轮重、弹簧测力计重、绳重和轴摩擦，则下列叙述不正确的是（   C  ）

A．水平拉力F的功率是1W

B．以滑轮为参照物，物体A是运动的

C．物体A前进1m，重力做功200J

D．物体A受到的摩擦力为5N

9．在做“研究滑动摩擦力大小”的实验时，将木块A放置水平木板B上，加载一个钩码，把一支测力计系在A上，如图所示．当向左拉动B时，测力计指针稳定．下列讨论中错误的是(　D　)

A．此装置可研究滑动摩擦力大小与压力的关系

B．A受B的摩擦力与测力计拉力是一对平衡力

C．A受到B的摩擦力的大小为2.4N，方向向左

D．若增大拉动B的速度，测力计的示数会变大

10．如图所示，P、Q两物体分别放在同一桌面上，分别在FP＝5N、FQ＝3N的水平拉力作用下做匀速直线运动，可以确定(　B　)

A．物体P的速度一定大于物体Q的速度

B．若mP＝mQ，则物体P一定比物体Q粗糙

C．物体P受到的摩擦力可能等于物体Q受到的摩擦力

D．物体Q对桌面的压力一定大于物体P对桌面的压力

11．如图所示，放在粗糙水平面上的木箱，受到两个水平拉力F1、F2作用，F1的方向向左，F2的方向向右，下列分析正确的是(　D　)

A．若木箱保持静止状态，则F1 一定等于F2

B．若木箱向右做匀速直线运动，则F1 一定大于F2

C．若木箱向右做匀速直线运动，则F1 一定等于F2

D．若木箱向右做匀速直线运动，则F1 一定小于F2

12．如图甲所示，用一拉力传感器(能感应力大小的装置)水平向右拉一水平面上的木块，A端的拉力均匀增加，0～t1木块静止，木块运动后改变拉力，使木块t2后处于匀速直线运动状态。计算机对数据拟合处理后，得到如图乙所示拉力随时间变化图线，回答下列问题：

(1)当用F＝5.3N的水平拉力拉静止的木块时，木块所受摩擦力大小为________N。

(2)若用F＝5.8N的水平拉力拉木块，木块所受摩擦力大小为________N。

(3)如果要使木块做匀速直线运动，拉力大小为____N，撤去外力的瞬间，木块所受摩擦力大小为_____N。

【错解】(1)5.1　(2)5.5　(3)5.1　5.1

【析错】不能正确应用影响滑动摩擦力的相关因素来判断摩擦力。

【正解】(1)5.3　(2)5.1　(3)5.1　5.1　我们先根据题意标出图中三个阶段木块的运动情况：0～t1木块静止，t1～t2由静止开始运动，t2后处于匀速直线运动状态。(1)当F＝5.3N时，木块是静止的，木块受力平衡，水平方向：拉力F与静摩擦力等大反向，所以静摩擦力大小为5.3N，方向向左。(2)若用5.8N的水平拉力F拉木块，F已超出能让物体保持静止的最大拉力5.5N，木块将由静止开始运动。(3)在第三个阶段，木块做匀速直线运动，水平方向：滑动摩擦力与拉力F仍二力平衡，据图可知滑动摩擦力大小应为5.1N。撤去外力的瞬间，物体仍受滑动摩擦力，将做减速运动。上述两种情况都为非平衡状态，拉力F与滑动摩擦力二力不平衡。但是，由于物体所受的压力及地面的粗糙程度都没变，所以滑动摩擦力仍为5.1N。

考点三、摩擦力大小与方向-竖直、斜面传送带等

1．如图所示小丽用力F把一才块压在竖直墙面上静止，现有以下受力分析，正确的是(　C　)

①小丽对木块的压力F和墙对木块的弹力是一对平衡力

②小丽对木块的压力F和木块的重力是一对平衡力

③木块受到的摩擦力和木块的重力是一对平衡力

④小丽对木块的压力F和木块对小丽的弹力是一对平衡力

A．只有①正确  B．只有④正确

C．只有①③正确  D．只有③④正确

2．如图甲是消防队员小王进行爬杆训练的示意图，在某次爬杆训练中，小王沿杆竖直向上运动的v(速度)－t(时间)图像如图乙所示，下列判断正确的是 (　B　)

A．0～6s时间内，小王沿杆匀速向上运动

B．6～15s时间内，小王沿杆上爬的距离是5.4m

C．0～18s时间内，小王受到的摩擦力方向向下

D．15～18s时间内，小王受到的摩擦力大小等于重力大小

3．如图所示，两块相同的竖直挡板(阴影部分)之间有质量均为m的三块相同的砖，用大小均为F的水平力压住挡板，使砖块保持静止不动，则1、2块砖之间摩擦力的大小为(A)

A．0.5mg          B．Mg       C．2mg           D．3mg

4．如图所示，一个木块在光滑水平面上以v0的速度做匀速直线运动，冲上粗糙斜面后最终静止在A点。以下关于木块在斜面上受到摩擦力的说法正确的是(D)

A．木块在斜面上受到的摩擦力始终不变

B．木块在A点时受到的摩擦力大小等于木块的重力

C．木块在斜面上受到的摩擦力方向始终沿斜面向下

D．木块在斜面上受到的摩擦力方向会发生改变

5．如图甲所示，物体随传送带一起向右匀速行驶过程中     (选填“受到”或“不受”)摩擦力的作用；如图乙所示，若物体随着倾斜的传送带一起匀速向上运动，则          (选填“不受”“受到沿斜面向上”或“受到沿斜面向下”)摩擦力的作用。若物体和倾斜的传送带均向下匀速运动，且物体的速度大于传送带的速度，则物体           (选填“不受”“受到沿斜面向上”或“受到沿斜面向下”)摩擦力的作用。

【答案】不受    受到沿斜面向上    受到沿斜面向上

6．将一袋大米放在匀速向右运动的输送带上，开始米袋与输送带间有一段距离的相对滑动，然后米袋随输送带一起匀速运动。当输送带突然制动时，米袋会继续向前滑动一段距离后停下。(选择合适的选项完成下列小题)

A．受到方向向右的摩擦力      B．受到方向向左的摩擦力      C．不受力

(1)米袋刚放上输送带的瞬间，米袋在水平方向上受力情况为________。

(2)当米袋随输送带一起匀速运动时，米袋在水平方向上受力情况为________。

(3)当将输送带突然制动时，米袋在水平方向上受力情况为________。

【错解】(1)B　(2)B　(3)B

【析错】从考生的出错点来看，他们往往把米袋的运动方向误以为是它的相对运动方向。

【正解】(1)A　(2)C　(3)B　(1)米袋刚放上输送带的瞬间，速度是零，如果以向右运动的输送带为参照物，米袋相对输送带是向左运动，所以米袋受到了输送带施加的向右的摩擦力；正因为这个力的作用，此后米袋将向右运动。(2)当米袋随输送带一起匀速运动时，米袋处于平衡状态，即不受摩擦力大家可以对照这样一个情景，在匀速直线运动的动车上，以动车为参照物站在动车上的人没有相对运动趋势，所以也不受到摩擦力的作用。(3)当输送带突然制动时，米袋相对输送带向右运动，所以米袋受到向左的摩擦力。

考点四、两物体叠加和有相对运动时的摩擦力（整体法与隔离法）

1.如图所示，叠放在一起的物体A和B，在大小为F的恒力作用下沿水平面做匀速直线运动，则下列结论中正确的是(  B  )

A．甲、乙两图中A物体所受的摩擦力大小均为F

B．甲、乙两图中B物体受到地面对它的摩擦力均为F

C．甲图中物体A受到的摩擦力为0，物体B受到地面对它的摩擦力为F

D．乙图中物体A受到的摩擦力为F，物体B受到地面对它的摩擦力为F

【解析】甲图以A为研究对象，A做匀速直线运动，在水平方向受拉力F和B对它的静摩擦力作用，且f=F；乙图中，AB同时向前做匀速直线运动，所以AB之间没有相对运动的趋势，A不受摩擦力的作用；以AB整体为研究对象，在水平方向受地面的摩擦和拉力F，这两个力相互平衡，则摩擦力f=F；综上所述，B正确。

2．如图所示，两个完全相同的条形磁铁A和B，质量均为m，将它们竖直放在水平地面上，用弹簧测力计通过一根细线竖直向上拉磁铁A，若弹簧测力计读数为mg，则B对A的支持力F1以及水平地面对B的支持力F2分别为(　　)

A．F1＝0，F2＝mg       B．F1＝mg，F2＝0      C．F1>0，F2<mg        D．F1>0，F2＝mg

【解析】磁铁A受到向下的重力、向上的拉力、B对A向下的引力和B对A向上的支持力，这四个力平衡，因为拉力和重力大小相等，所以B对A向下的引力和B对A向上的支持力相等，所以F1>0，但不一定等于mg。把磁铁A和B当成一个整体，这个整体的重力等于2mg，向上的拉力为mg，还有地面对整体向上的支持力，根据这三个力平衡，所以水平地面对B的支持力F2的大小等于mg。

3．如图所示，A、B两个物体叠放在水平面上，同时有F=2N的两个水平力分别作用于A、B两物体上，使A、B两个物体处于静止状态，下列分析正确的是(　B　)

A．A和B之间摩擦力为0

B．地面对B的摩擦力为0

C．地面对B的摩擦力为2N，方向水平向左

D．地面对B的摩擦力为2N，方向水平向右

4．如图所示，C是水平地面，A、B是两个长方形物块，F是作用在物块B上沿水平方向的力，物体A和B以相同的速度做匀速直线运动。由此可知，关于A、B间摩擦力F1和B、C间摩擦力F2的分析中，正确的是( B )

A．F1＝0，F2＝0     B．F1＝0，F2≠0       C．F1≠0，F2＝0     D．F1≠0，F2≠0

5．A、B、C三物块质量分别为M、m、m0，作如图所示的连接，绳子不可伸长，且绳子和滑轮的质量、滑轮的摩擦均可不计，若B随A一起沿桌面水平匀速运动，即可以断定(　A　)

A．物块A与桌面之间有摩擦力，大小为m0g

B．物块A与B之间有摩擦力

C．桌面对A，B对A都有摩擦力，两者方向相同，大小差为m0g

D．桌面对A，B对A都有摩擦力，两者方向相反，大小差为m0g

【解析】本题注意整体法与隔离法的应用：对B进行受力分析可知B的受力情况；对整体进行受力分析可知A与桌面之间摩擦力的情况。对B进行受力分析可知，B受重力、支持力，B水平方向不受外力，故B不会受到A对B的摩擦力，即A、B间没有摩擦力；对A、B整体进行受力分析可知，整体受C的拉力、自身的重力、桌面的支持力，要使整体做匀速直线运动，A应受到桌面对其向左的摩擦力，大小与绳子的拉力相同；对C进行受力分析可知，C受重力与绳子的拉力且处于平衡状态，故绳子的拉力为m0g；由此可知，物体A与桌面间的摩擦力大小为m0g。

6．如图甲所示，完全相同的A、B两物块叠放在水平桌面上，用F1＝30牛的水平力作用在B物块上，AB一起做匀速直线运动，此时B物块所受的摩擦力为30牛；若将F2＝50牛的水平力按如图乙所示作用在A物块上，它们仍一起做直线运动，则地面对A物块的摩擦力为30牛。

7．两个完全相同的物体A、B，每个重为20N。

(1)如图甲所示，A和B叠放在水平桌面上，在15N的水平拉力作用下，A、B一起向右做匀速直线运动，此时木块B受到的摩擦力大小为__0__N。

(2)如图乙所示，若将A、B木块紧靠着放在水平桌面上，用水平力F2推A使它们一起向右做匀速直线运动，则F2的大小是__15__N，此时A对B的推力为__7.5N__。

8．如图，三个相同的物体叠放在一起，当B受到5N的水平拉力时，三个物体一起向右匀速运动，则A与B之间、B与C之间的摩擦力分别为__0__N和__5__N。

考点五、实验探究摩擦力影响因素、二力平衡的条件

1、为了探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验。

(1)实验过程中，弹簧测力计必须(填“必须”或“不必”)沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小等于(填“大于”“等于”或“小于”)弹簧测力计的示数。

(2)在四次实验中，滑动摩擦力最小的是丁(填“甲”“乙”“丙”或“丁”)。

(3)比较甲、乙实验，是为了研究滑动摩擦力大小与压力有关；比较乙、丙实验，是为了研究滑动摩擦力大小与接触面粗糙程度有关(均填“压力”或“接触面粗糙程度”)。

(4)比较甲、丁实验，发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，小明得出结论：滑动摩擦力的大小与接触面积的大小有关，你认为他的结论是错误(填“正确”或“错误”)的。

(5)小明要对实验装置进行改动，如图2所示，重复实验，发现效果更好。实验中，小明不一定(填“一定”或“不一定”)要匀速拉动长木板。

2．如图甲所示，是小慧同学探究二力平衡条件时的实验情景：

(1)小慧将系于小卡片(重力可忽略不计) 两端的线分别跨过左右支架上的滑轮，在线的两端挂上钩码，使作用在小卡片上两个拉力的方向相反，并通过改变________来改变拉力的大小；

(2)当小卡片平衡时，小慧将小卡片在竖直平面内转过一个角度，松手后小卡片_______(填“能”或“不能”)平衡；

(3)为了验证只有作用在同一物体上的两个力才能平衡，在图甲所示情况下，小慧下一步的操作是：________________________；

(4)在探究同一问题时，小宇将木块放在水平桌面上，设计了如图乙所示的实验，同学们认为小慧的实验优于小宇的实验，其主要原因是________。

A．减小了摩擦力对实验结果的影响

B．小卡片是比较容易获取的材料

C．容易让小卡片在水平方向上保持平衡

D．小卡片容易扭转

【答案】(1)钩码个数  (2)不能  (3)用剪刀将卡片剪成两半  (4)A

【解析】(1)小卡片两端通过滑轮各挂一个钩码，两个钩码由于重力的作用，通过绳子对小卡片施加了两个向相反方向的拉力，拉力的大小等于钩码的重力，钩码的数量越多，拉力就越大；(2)小卡片转过一个角度，小卡片两端的拉力就不在同一条直线上，卡片就会转动，说明了不在同一直线上的两个力不能平衡；(3)为了验证只有作用在同一物体上的两个力才能平衡，应该用剪刀把小卡片剪成两个更小的卡片，观察两个更小卡片是否平衡；(4)小慧实验用的小卡片重力小，悬在空中时绳子与滑轮间的摩擦力较小；小宇实验用的木块放在水平桌面上，木块和桌面之间的摩擦力较大，摩擦力对实验结果的影响较大；所以，小慧的实验优于小宇的实验，其主要原因是减小了摩擦力对实验结果的影响。

3．为了探究静摩擦力作用的相互性，并比较一对相互作用的静摩擦力的大小，某实验小组设计了如图(甲)所示的实验装置，整个装置放在水平桌面上，其中A、B两木块叠放在一起，两个轻质弹簧测力计C、D的一端与两木块相连，另一端固定在铁架台E、F上。后来经过讨论，完善了实验装置，如图(乙)所示。

(1)在理想情况下，B对A的静摩擦力的大小等于弹簧测力计____的示数，A对B的静摩擦力的大小等于弹簧测力计____的示数。(填“C”或“D”)

(2)在B下面放细圆木条的目的是__     __，在A上放钩码的目的是____________。

(3)实验中需向右缓慢移动铁架台F，在此过程中，应使A、B保持相对________，整个装置静止后，读取两个弹簧测力计的示数F1、F2。(填“运动”或“静止”)

(4)分析实验数据，若________，则静摩擦力的作用是相互的，且一对相互作用的静摩擦力大小相等。

【答案】D  C   用滚动代替滑动    增大压力   静止    F1=F2

【解析】(1)A受弹簧测力计D的拉力和B对A的摩擦力，故B对A的静摩擦力的大小等于弹簧测力计D的示数，同理，A对B的静摩擦力的大小等于弹簧测力计C的示数．(2)在B下面放细圆木条的目的是减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动，减小桌面对木块B的摩擦力．在A上放钩码的目的是增大压力从而增大摩擦力．(3)本实验是为了探究静摩擦力作用的相互性，并比较一对相互作用的静摩擦力的大小，故实验中需向右缓慢移动铁架台F，在此过程中，应使A、B保持相对静止，整个装置静止后，读取两个弹簧测力计的示数F1、F2．(4)分析实验数据，若F1=F2，则静摩擦力的作用是相互的，且一对相互作用的静摩擦力大小相等。

4．一质量均匀分布、正反面相同的长方形木板，以中线MN为界，对比观察左右两部分，发现粗糙程度可能不一样，哪一侧更粗糙？同学们进行了研究。

(1)①小华将滑块放在木板上，通过细线和固定的弹簧测力计相连，如图甲所示。水平向右拉动木板，待示数稳定时，记下滑块经过左、右两部分时测力计的示数F左和F右，若F左＞F右，则木板的________侧更粗糙，实验时________(选填“需要”或“不需要”)匀速拉动木板；

②小华左右手戴上同样的手套，木板水平对称地放在左右手上，现左手向左移、右手向右移，使两手距离快速增大，若木板向左运动，则木板________侧更粗糙。

(2)小明用图乙实验装置，进行如下操作：

①将轻弹簧的一端分别固定在板上MN左右两侧的P、Q点，另一端分别与同一滑块接触

②移动滑块使弹簧压缩相同的长度，由静止释放滑块，使滑块越过MN但不滑离木板

③分别测出滑块越过MN后滑行的距离x1和x2

小明想根据x1和x2的大小关系判断木板的粗糙程度，小华提出疑议。为能根据x1和x2的大小关系作出正确判断，请指出小明实验中存在的问题是_____________________。

(3)小红使滑块分别从左右两侧滑上木板，测出滑块运动的速度，作出滑块从两端分别运动至MN过程中的速度v和时间t的关系图像如图丙，则图线______(选填“a”或“b”)所对应的接触面更粗糙，判断的依据是________________________________。

【答案】(1)①左；不需要； ②左；(2)不能确定滑块经过中线MN时的速度相同；(3)b； b图线物块的速度变化快。

【解析】(1)①如图甲，水平向右拉动木板，待示数稳定时，记下滑块经过左、右两部分时测力计的示数F左和F右，若F左＞F右，则说明左侧摩擦力大，即木板的左侧更粗糙；实验时，滑块相对于桌面是静止的，因此受力平衡，不需要匀速拉动木板．②小华左右手戴上同样的手套，木板水平对称地放在左右手上，现左手向左、右手向右，使两手距离快速增大，若木板向左运动，则说明左侧摩擦力大，即木板左侧更粗糙。(2)根据小明的实验过程可知，若依据小明的实验，根据x1和x2的大小关系判断木板的粗糙程度并不科学，因为这一实验过程不能确定滑块经过中线MN时的速度相同，不符合控制变量法的要求。(3)由图象可知，在相同时间内，a的速度减小的慢，b的速度减小的快，说明b受到的摩擦阻力更大，则图线b所对应的接触面更粗糙。
