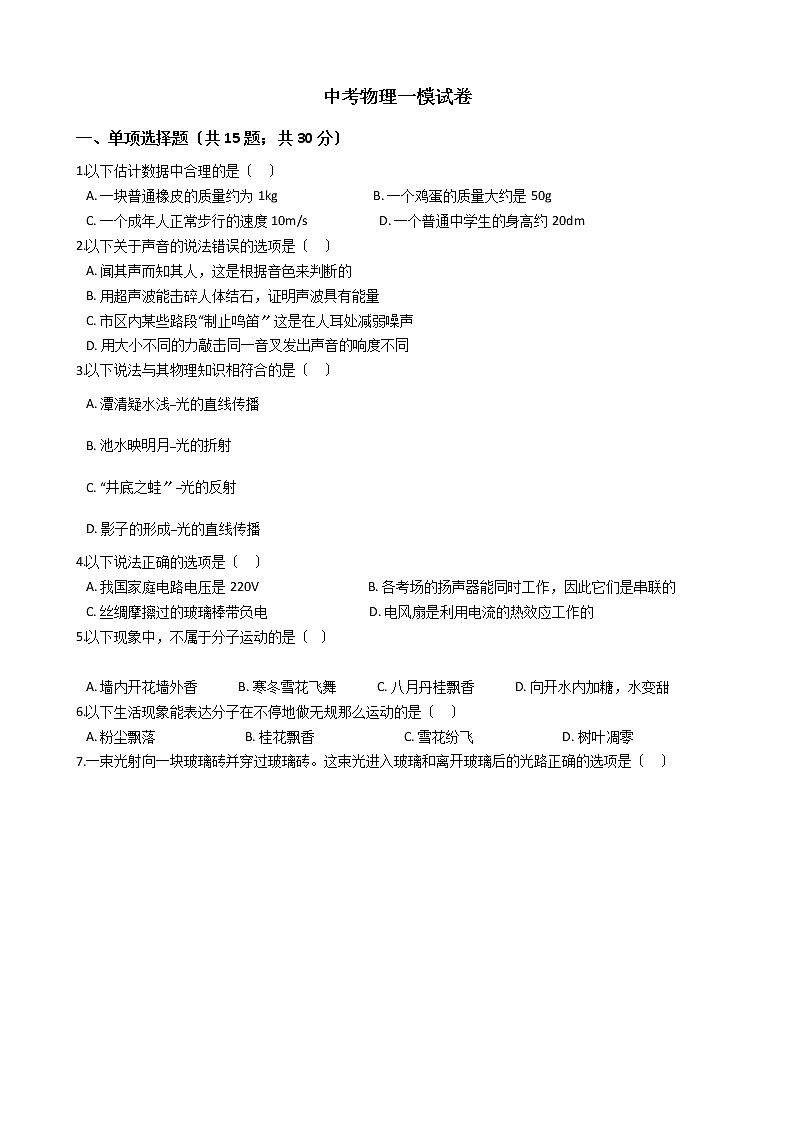

中考物理一模试卷
一、单项选择题〔共15题；共30分〕
1.以下估计数据中合理的是〔   〕
A. 一块普通橡皮的质量约为1kg                              B. 一个鸡蛋的质量大约是50g
C. 一个成年人正常步行的速度10m/s                      D. 一个普通中学生的身高约20dm
2.以下关于声音的说法错误的选项是〔   〕
A. 闻其声而知其人，这是根据音色来判断的
B. 用超声波能击碎人体结石，证明声波具有能量
C. 市区内某些路段“制止鸣笛〞这是在人耳处减弱噪声
D. 用大小不同的力敲击同一音叉发出声音的响度不同
3.以下说法与其物理知识相符合的是〔   〕
A. 潭清疑水浅﹣﹣光的直线传播
B. 池水映明月﹣﹣光的折射
C. “井底之蛙〞﹣﹣光的反射
D. 影子的形成﹣﹣光的直线传播
4.以下说法正确的选项是〔   〕
A. 我国家庭电路电压是220V                                  B. 各考场的扬声器能同时工作，因此它们是串联的
C. 丝绸摩擦过的玻璃棒带负电                                D. 电风扇是利用电流的热效应工作的
5.以下现象中，不属于分子运动的是〔  〕

A. 墙内开花墙外香            B. 寒冬雪花飞舞            C. 八月丹桂飘香            D. 向开水内加糖，水变甜
6.以下生活现象能表达分子在不停地做无规那么运动的是〔   〕
A. 粉尘飘落                           B. 桂花飘香                           C. 雪花纷飞                           D. 树叶凋零

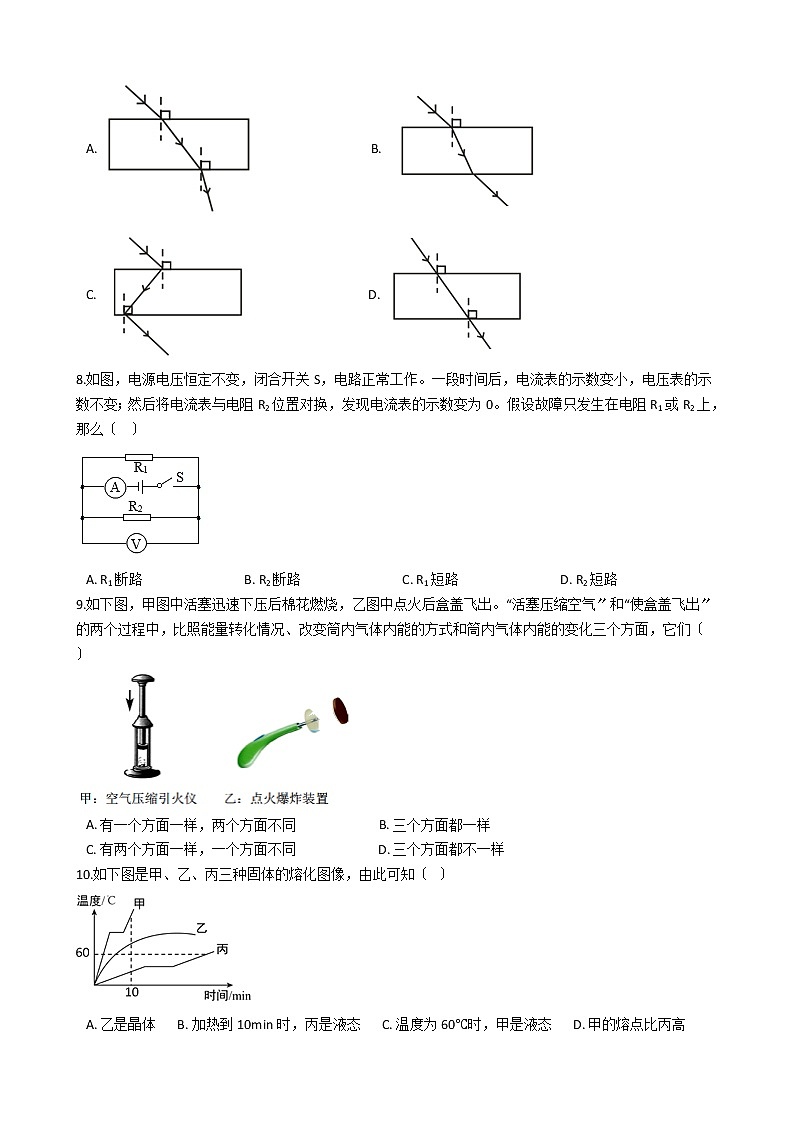

7.一束光射向一块玻璃砖并穿过玻璃砖。这束光进入玻璃和离开玻璃后的光路正确的选项是〔   〕
A.                                    B.
C.                                      D.
8.如图，电源电压恒定不变，闭合开关S，电路正常工作。一段时间后，电流表的示数变小，电压表的示数不变；然后将电流表与电阻R2位置对换，发现电流表的示数变为0。假设故障只发生在电阻R1或R2上，那么〔   〕

A. R1断路                               B. R2断路                               C. R1短路                               D. R2短路
9.如下图，甲图中活塞迅速下压后棉花燃烧，乙图中点火后盒盖飞出。“活塞压缩空气〞和“使盒盖飞出〞的两个过程中，比照能量转化情况、改变筒内气体内能的方式和筒内气体内能的变化三个方面，它们〔   〕

A. 有一个方面一样，两个方面不同                         B. 三个方面都一样
C. 有两个方面一样，一个方面不同                         D. 三个方面都不一样
10.如下图是甲、乙、丙三种固体的熔化图像，由此可知〔  〕

A. 乙是晶体      B. 加热到10min时，丙是液态      C. 温度为60℃时，甲是液态      D. 甲的熔点比丙高
11.在放映幻灯时，想在屏幕上得到一个与下面图完全相似的放大的钥匙像，那么幻灯片应与哪种插法一致〔  〕

A.                             B.                             C.                             D.
12.一个物体在液体中沿直线匀速上升〔物体未露出液面且不计液体阻力〕，那么以下说法中正确的选项是〔   〕
A. 物体受到的浮力大于重力，机械能增加               B. 物体受到的浮力等于重力，机械能增加
C. 物体受到的浮力大于重力，机械能不变               D. 物体受到的浮力小于重力，机械能增加
13.如下图为某科技创新小组设计的水位计工作原理，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P 升降，并通过电压表显示的数据来反响水位的升降情况。L 是一个指示灯，电路各局部接触良好。〔当容器中的水位最低时，滑片 P 位于变阻器R 的a端〕，如下图，以下说法正确的选项是〔    〕

A. 当水位上升时，电压表示数变大，指示灯L 变亮
B. 当水位上升时，电压表示数变小，指示灯L 变暗
C. 当水位下降时，电压表示数变小，指示灯L 变亮
D. 当水位下降时，电压表示数变小，指示灯L 变暗
14.A、B两位同学骑自行车沿同一条直线向南行走，其运动相对同一参考点O的路程s随时间t变化的图象如下图，以下说法正确的选项是〔   〕

A. 两同学从同一位置O点开场运动，A同学比B同学迟3s才开场运动
B. A同学的速度为2m/s，B同学速度为1m/s
C. 第5s时两人同时到达同一地点
D. 5s内，A，B两同学的平均速度相等
15.为了测量某金属块的密度。首先用天平测量金属块的质量，当天平平衡时，右盘中的砝码质量和游码的位置如图甲。然后用量筒和水测量金属块的体积如图乙所示。以下说法正确的选项是〔   〕
①在调节天平时，假设指针偏向分度盘中线的左侧，那么应将平衡螺母向左调
②假设先测体积后测质量，会使密度的测量值偏大
③该金属球的质量是75.4g
④该金属球的密度是3.95g/cm3

A. 只有①②                           B. 只有①③                           C. 只有②④                           D. 只有③④
二、填空题〔共3题；共6分〕
16.如下图，用两把尺子测同一物体的长度，那么A尺的读数为________cm，B尺的读数为________cm；

17.如图，用丝线悬挂的两个轻质小球甲和乙，甲球与丝绸摩擦过的玻璃棒相排斥，那么乙球的带电情况为________，玻璃棒与丝绸摩擦带电这种现象的本质是________〔选填“质子〞、“电子〞、“中子〞〕发生转移。

18.用两个一样的电热器给质量一样的物质甲和水分别加热，它们的温度随加热时间的变化关系如下图，据此判断物质甲的比热容为________J/(kg・℃)。如果甲的质量为5kg，加热10分钟，甲吸收的热量为________J。

三、综合题〔共1题；共2分〕
19.在图中蜡烛的火焰上取一发光点S，从烛焰S点引出两条入射光线和它们的反射光线。

〔1〕这两条反射光线沿传播方向________〔选填“能〞或“不能〞〕相交；
〔2〕如果人的眼睛处于这两条反射光线传播的路径上，会觉得这两条光线是________发出的。
四、作图题〔共2题；共7分〕
20.如图，木块沿着斜面向上运动，请在图中A点作出木块受到的重力G的示意图。

21.如下图，把螺线管沿东西方向水平悬挂起来，然后闭合开关S给导线通电，发现螺线管转动后静止时右端指向南，左端指向北，请你在图中用箭头标出磁感线的走向、用符号 “ 〞“-〞标出电源的正负极。

五、实验题〔共2题；共13分〕
22.小红猜测动能的大小可能与物体质量和运动速度有关，于是设计了如图甲、乙所示的实验，探究动能的大小与哪些因素有关。

步骤1：让质量一样的两个小球沿同一光滑斜面分别从A处和B处由静止开场向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图甲所示。
步骤2：让不同质量的两个小球沿同一光滑斜面分别从B处由静止开场向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图乙所示。在上述甲、乙两组实验中：
〔1〕选用图甲探究的是动能与________的关系，实验中控制了两球________相等。
〔2〕图乙中让不同质量的两个小球从同一高度滚下的目的是________。
〔3〕观察图乙中的现象，可以得出的结论是动能大小与物体的________有关。
23.学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V。

〔1〕请用笔划线代替导线，完成图(a)中实物电路的连接，要求：滑片P向右移动时，灯变亮；连线不能穿插；
〔2〕甲同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处。
a、________；
b、________。
〔3〕检查电路无误后，闭合开关，灯泡不亮，电压表示数总为3V不变，电流表示数为零，导致这一现象的原因可能是________。
〔4〕乙同学把试验中的小灯泡换成了定值电阻，可以测量定值电阻的阻值，实验中当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图(b)所示，那么此时被测电阻的阻值Rx=________Ω。
〔5〕测量定值电阻阻值时通过移动滑动变阻器的滑片P记录了多组数据，在坐标纸上绘图，并作出了如图(c)________〔选填“a〞或“b〞〕所示的U﹣I图象。

〔6〕实验时，有小组发现自己的电流表坏了，有同学提出在电路中串联一个定值电阻如图(d)所示，将5Ω的定值电阻接入电路后，闭合开关，读出此时电压表的示数为1V，那么被测电阻两端的电压为________V，电阻为________Ω。〔电源电压保持不变〕。
六、计算题〔共3题；共35分〕
24.为了方便人们出行，重庆开通了环线四轮公交车，假设该公交车的总质量为4×103kg〔已包括了车上的司机、乘客〕，每个轮胎与地面的接触面积为0.1m2 ， 车匀速行驶时所受的阻力是车总重的0.2倍，公交车在牵引力的作用下，在平直公路上匀速行驶，2min内行驶了1200m。〔g= 〕求：
〔1〕公交车静止时，对水平地面的压强是多少？
〔2〕2min内牵引力所做功的功率是多少？
25.如图是某课外活动小组设计的小台灯电路图，S为单刀双掷开关，电源电压为12V，且保持不变，小灯泡的额定功率是6W，电阻R的阻值为6Ω。当开关S接“2〞时，小灯泡恰好正常发光。假设灯丝电阻不变，试求：

〔1〕灯丝的电阻是多少？
〔2〕小灯泡正常发光5min，电流通过小灯泡做的功是多少？
答：小灯泡正常发光5min，电流通过小灯泡做的功是1800J。
〔3〕开关S接“1〞时，电阻R的功率是多少？
26.爸爸给小林买了一部电动平衡车。小林从家骑该电动平衡车以l2km/h 的速度匀速行驶，用15min到达了新华广场。小林的质量为40kg，求：
平衡车参数
材质
镁合金高弹性车架
净重
10kg〔含电池组〕
最高车速
18km/h
充电时间
约4小时
轮胎个数
2
轮胎总触地面积
5cm2
〔1〕小林在新华广场水平路面上骑行时，车对地面的压强是多少？
〔2〕假设骑行平衡车时所受阻力为人和车总重的0.1倍，那么小林在新华广场中以最高速度骑行时，平衡车动力的功率是多少？

答案解析局部
一、单项选择题
1.【解析】【解答】A．一块普通橡皮的质量约为10g，A不符合题意；
B．一个鸡蛋的质量大约是50g，B符合题意；
C．一个成年人正常步行的速度1.2m/s，C不符合题意；
D．　一个普通中学生的身高约1.6m即16dm，D不符合题意
故答案为：B

【分析】该题目考察的是长度、质量和速度的估计，平时注意积累记忆即可。
2.【解析】【解答】A．音色指声音的特色，闻其声而知其人，这是根据音色来判断的，A符合题意但不符合题意；
B．声音具有能量，用超声波能击碎人体结石，证明声波具有能量，B符合题意但不符合题意；
C．市区内某些路段“制止鸣笛〞这是在声源处减弱噪声，C不符合题意但符合题意；
D．振幅越大响度越大，用大小不同的力敲击同一音叉发出声音的响度不同，D符合题意但不符合题意。
故答案为：C。

【分析】噪声会影响人们的生活和身体安康，要对噪声进展防治；可以从三个方面进展防治噪声，从声源处、传播过程中和人耳处减弱噪声，不同途径对应着不同的具体措施。
3.【解析】【解答】A．从水中池底反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是池底的虚像，比实际位置偏高，所以潭清疑水浅是光的折射现象，A不符合题意；
B．池水映明月，属于平面镜成像，是由于光的反射形成的，B不符合题意；
C．井底之蛙，这是由于光沿直线传播，只能看到头顶的一片天，C不符合题意；
D．由于光在同种均匀介质中是沿直线传播的，当光照射到不透明物体时，故在不透明物体的另一侧会形成黑暗区域，这就是影子的形成，D符合题意；
故答案为：D。

【分析】该题目考察的生活中光现象和光的规律的对应关系，影子、日食、月食、小孔成像对应的是光的直线传播，各种各样的倒影、平面镜成像对应光的反射，潭清疑水浅、铅笔折断、海市蜃楼、凸透镜成像对应的光的折射，彩虹的形成对应光的色散，结合选项分析求解即可。
4.【解析】【解答】解：A、火线和零线之间的电压就是家庭电路中的电压220V，A符合题意；
B、各考场的有线扬声器同时开播，同时停播，但它们互不影响，能独立工作，一个扬声器坏了，其它的仍能正常工作，因此路灯是并联的，B不符合题意；
C、丝绸与玻璃棒相摩擦后，玻璃棒带正电，丝绸带负电，C不符合题意；
D、电风扇利用了通电线圈在磁场中受力从而产生了运动，D不符合题意．
故答案为：A．
【分析】我国家庭电路电压是220V，用电器间一般是并联的，丝绸和玻璃棒摩擦后带正电，电风扇是利用通电线圈在磁场中受力工作的.
5.【解析】【解答】墙内开花墙外香、八月丹桂飘香、向开水内加糖，水变甜，都是分子无规那么运动形成的现象；

雪花的运动是宏观物体的运动，不是分子的运动．
应选B．
【分析】要解答此题需掌握：分子运动是肉眼看不见的运动，只能通过扩散现象表达；
机械运动是宏观上物体的运动，是看得见的．
6.【解析】【解答】A．粉尘飘落，粉尘是宏观的物质，不能说明分子不断运动的，A不符合题意；
B．桂花飘香，是因为桂花花香中含有的分子是在不断运动的，向四周扩散，使人们闻到香味，能说明分子不断运动的，B符合题意；
C．雪花纷飞，雪花是宏观的物质，不能说明分子不断运动的，C不符合题意；
D．树叶凋零，树叶是宏观的物质，不能说明分子不断运动的，D不符合题意。
故答案为：B。

【分析】闻到气味，说明分子在不停的做无规那么运动。
7.【解析】【解答】先画出法线，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角。当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。最终的出射光线与最初的入射光线平行，故只有B图正确。
故答案为：B。

【分析】光从一种介质斜射入另一种介质中时，光的传播路程会发生偏折，即光的折射，折射角和入射角的大小关系，明确处在空气中的角最大即可。
8.【解析】【解答】A．假设R1断路，将电流表与电阻R2位置对换，电流表的示数不为0，A不符合题意；
B．假设R2断路，因电流表测总电流，故电流表的示数变小，电压表测电源，故电压表的示数不变。将电流表与电阻R2位置对换，电流表的示数为0，B符合题意；
CD．假设R1或R2短路，那么电压表也被短路，电压表没有示数，CD不符合题意；
故答案为：B。

【分析】分析电路构造，两个电阻是并联关系，结合电流表、电压表示数的变化，分析电路存在的故障即可。
9.【解析】【解答】活塞压缩空气时，机械能转化为内能，改变筒内气体内能的方式是做功，筒内气体内能增大；使盒盖飞出时，内能转化为机械能，改变筒内气体内能的方式也是做功，筒内气体的内能减小。所以三个方面有一个方面一样，两个方面不同，A符合题意，BCD不符合题意。
故答案为：A。

【分析】改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加。
10.【解析】【解答】A．乙没有固定的熔化温度，是非晶体，故不符合题意；
B．加热到10min时，丙还没有熔化，是固态，故不符合题意；
C．温度为60℃时，还没有到达甲的熔点，因此是固态，故不符合题
D．由图像可知甲的熔化温度高于丙，因此甲的熔点比丙高，故符合题意。
故答案为：D

【分析】晶体在熔化时温度保持不变。非晶体温度一直升高；晶体熔化时，处于固液共存状态。
11.【解析】【解答】凸透镜在成实像时，凸透镜的主光轴上面的物点所成的像在主光轴下面的像点，下面的物点所成的像在上面的像点，即凸透镜成实像时，像与物比拟，应该是上下左右都互换，所以放映幻灯时，要想使屏幕上出现放大的钥匙像，幻灯片的插法应该是让钥匙的开口向左，尖端向下。
故答案为：C。

【分析】当物距f2f，成倒立、放大的实像，应用为幻灯机、电影放映机、投影仪。
12.【解析】【解答】由题意物体在液体中沿直线匀速上升，那么物体受力平衡，物体受到的浮力和重力相等。物体的速度不变，高度增大，故动能不变，重力势能增大，机械能增加。ACD不符合题意，B符合题意。
故答案为：B。

【分析】运动的物体具有动能，物体的质量越大、速度越大，物体的动能就越大；处在高处物体具有重力势能，物体的质量越大、高度越高，物体的重力势能就越大；物体的机械能等于动能与势能之和，结合动能和势能的变化分析机械能。
13.【解析】【解答】AB．当水位上升时，浮子带动滑片上移，变阻器接入电路中的电阻变大，由 可知，电路中的电流变小，指示灯两端的电压变小；因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变大，即电压的示数变大；由P=UI可知，指示灯的实际功率变小，灯泡变暗，AB不符合题意；
CD．当水位下降时，浮子带动滑片下移，接入电路中的电阻变小，指示灯的实际功率变大，指示灯变亮，电压表的示数变小，D不符合题意，C符合题意。
故答案为：C。

【分析】水位上升滑动变阻器接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
14.【解析】【解答】A．A从原点出发，而B从距原点5m处出发，A在B运动3s后开场运动，A不符合题意；
B．由图知，A同学速度
B同学速度
B不符合题意；
C．由图象可知，第5s时A、B到O点的距离一样〔均为10m〕，即5s时A、B相遇，C符合题意；
D．由图知，5s内A通过的路程为10m，5s内B通过的路程为10m-5m=5m
由于平均速度等于路程与时间之比，所以A的平均速度大，D不符合题意。
故答案为：C。

【分析】s-t图像中，横坐标为时间，纵坐标为位移，图像的斜率是速度，结合图像分析求解即可。
15.【解析】【解答】①在称量物体前调节天平横梁平衡时，发现指针偏向分度盘的左侧，天平的左端下沉，应将天平右端或左端的平衡螺母向右旋，故①错误；
②假设先测体积时金属块上会沾上水，使得质量偏大，根据 知密度的测量值偏大，故②正确；
③标尺上每一个大格代表1g，每一个小格代表0.2g，游码对应的示数为4g，所以物体的质量m＝50g+20g+5g+4g＝79g
故③错误；
④由图知，量筒的分度值为1cm3 ， 水的体积为20cm3 ， 量筒中水和金属球的体积为40cm3 ， 那么金属球的体积V＝40cm3﹣20cm3＝20cm3
那么该金属球的密度
故④正确。
故答案为：C。

【分析】当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，用量筒测量液体的体积，观察量筒的分度值读数即可，利用排水法，即末状态的体积减初状态的体积即为石块的体积；利用密度公式求解物体的密度即可。
二、填空题
16.【解析】
【分析】根据物体对应刻度尺的不同位置，测量长度。
17.【解析】【解答】丝绸摩擦过的玻璃棒带正电，由同种电荷互相排斥可知，甲球带正电，故乙球带负电或不带电。摩擦起电现象的实质是电子的转移，得电子的物体带负电，失电子的物体带正电。
【分析】自然界中存在两种电荷，一种是正电荷，一种是负电荷，同种电荷相互排斥，异种电荷吸引，同时带电物体它也能吸引轻小物体，结合题目给出的小球之间的相互作用分析即可。
18.【解析】【解答】因为所用的电加热器一样，即在一样的时间内两物质吸收的热量一样。甲物质和水的质量一样，由图像可知甲升高60℃加热时间是10min，水升高60℃加热时间是20min，升高一样温度甲吸收的热量是水的一半，由 可知甲物质的比热容是水的一半，即2.1×103J/(kg・℃)。加热10分钟，甲吸收的热量为
【分析】加热器一样，加热一样时间两种液体吸收的热量一样，结合水的比热容求解水吸收的热量，此热量也为另一种液体吸收的热量，根据另外一种液体的质量、温度变化量求解液体的比热容即可。
三、综合题
19.【解析】【解答】从烛焰S上引出两条入射光线和它们的反射光线，反射光线的反向延长线总过像点，如下图：

(1)根据图示可知，这两条反射光线沿传播方向不能相交。
(2)如果人的眼睛处于这两条反射光线传播的路径上，而反射光线与像点在一条直线上，因此会觉得这两条光线是从像点发出的。

【分析】〔1〕物体的外表发生光的反射现象，入射角与反射角的大小相等，并且分布在法线的两侧，结合光的反射定律作图分析；
〔2〕反射光线反向延长可以得到像点，即人眼认为光是从像点发出沿直线传播进入眼睛的。
四、作图题
20.【解析】【解答】重力的方向竖直向下，作用在物体的重心，所以过重心A画一条竖直向下的带箭头的线段即可，图如下：


【分析】作重力的示意图，力的作用点在物体几何中心上，方向竖直向下，重力用字母G表示。
21.【解析】【解答】闭合开关S给导线通电，发现螺线管转动后静止时右端指向南，左端指向北，即螺线管的左端为N极，右端为S极。利用安培定那么可以确定螺线管中电流的方向是左前上右后下，磁感线的方向是从N极指向S极，如以下图所示


【分析】结合通电螺线管的N极和S极，利用右手螺旋定那么求解通电螺线管的电流方向，判断电源的正负极。
五、实验题
22.【解析】【解答】(1)图甲控制了两球的质量一样，通过两球放置的高度不同使两球运动到平面的速度不同，所以探究的是动能与速度的关系。
(2)图乙探究动能大小与质量的关系，应使两球的质量不同但速度一样。故让不同质量的两个小球从同一高度滚下，目的是使两球到达水平面时的速度一样。
(3)观察图乙中的现象，两球的速度一样，质量不同时撞击纸盒运动的距离不同，故可以得出的结论是动能大小与物体的质量有关。

【分析】〔1〕〔3〕当小球的速度一样时，质量越大，动能越大；当小球的质量一样时，速度越大，动能越大；
〔2〕小球在一样高度释放，使得小球进入水平面的速度一样。
23.【解析】【解答】(1)将电源、开关、滑动变阻器、灯泡和电流表串联接入，电压表并联在灯泡两端，选小量程。要求滑片P向右移动时灯变亮，即应将滑动变阻器右下接线柱接入，如下图：

(2)为了保护电路平安，连接电路时开关要断开，闭合开关前应将滑动变阻器的阻值调到最大。由题意连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭，那么实验中操作不当之处是连接电路时没有断开开关，没有将变阻器的最大电阻连入电路中。
(3)闭合开关，灯泡不亮，电流表示数为零，说明电路断路，电压表示数总为3V不变，即电压表测电源，导致这一现象的原因可能是灯泡断路。
(4)如图(b)所示,电压表选小量程，分度值是0.1V，示数是2.7V，电流表选小量程，分度值是0.02A，示数是0.3A，被测电阻的阻值
(5)定值电阻的电流与其两端的电压成正比，如图(c)中的a所示的图象为定值电阻的U﹣I图像。
(6)总电压为3V，由串联分压可知被测电阻两端的电压为2V，由串联分压比例等于电阻之比可知待测电阻为10 。

【分析】〔1〕电流表串联在电路中，电压表并联在电路中，滑动变阻器的接线柱一上一下，连接实物图即可；
〔2〕为了保证电路平安，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
〔3〕分析电路构造，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
〔4〕结合电阻两端的电压和电流，利用欧姆定律求解电阻即可；
〔5〕定值电阻的阻值一定，伏安特性曲线为直线；
〔6〕串联电路中，各用电器两端的电压之和等于电源电压，用电器分得的电压与电阻成正比。
六、计算题
24.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕结合汽车受到的阻力与重力的关系求解阻力，汽车匀速运动，水平受力平衡，牵引力等于阻力；结合汽车的速度求解汽车的功率即可。
25.【解析】【分析】〔1〕结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；
〔2〕求解电流做功，利用公式W=Pt求解即可，P是用电器的功率， t是用电器工作的时间；
〔3〕结合用电器的电流和用电器的电阻，利用功率公式P=I2R求解功率即可。
26.【解析】【分析】〔1〕处在水平面上的物体，物体对桌面的压力等于重力，结合压强的定义式p=F/S求解物体产生的压强，其中F是压力，S是受力面积；
〔2〕结合汽车受到的阻力与重力的关系求解阻力，汽车匀速运动，水平受力平衡，牵引力等于阻力；结合小车的速度和牵引力求解功率。
