2023年山东省泰安市高新区中考物理三模试卷（含解析）
展开
这是一份2023年山东省泰安市高新区中考物理三模试卷（含解析），共27页。

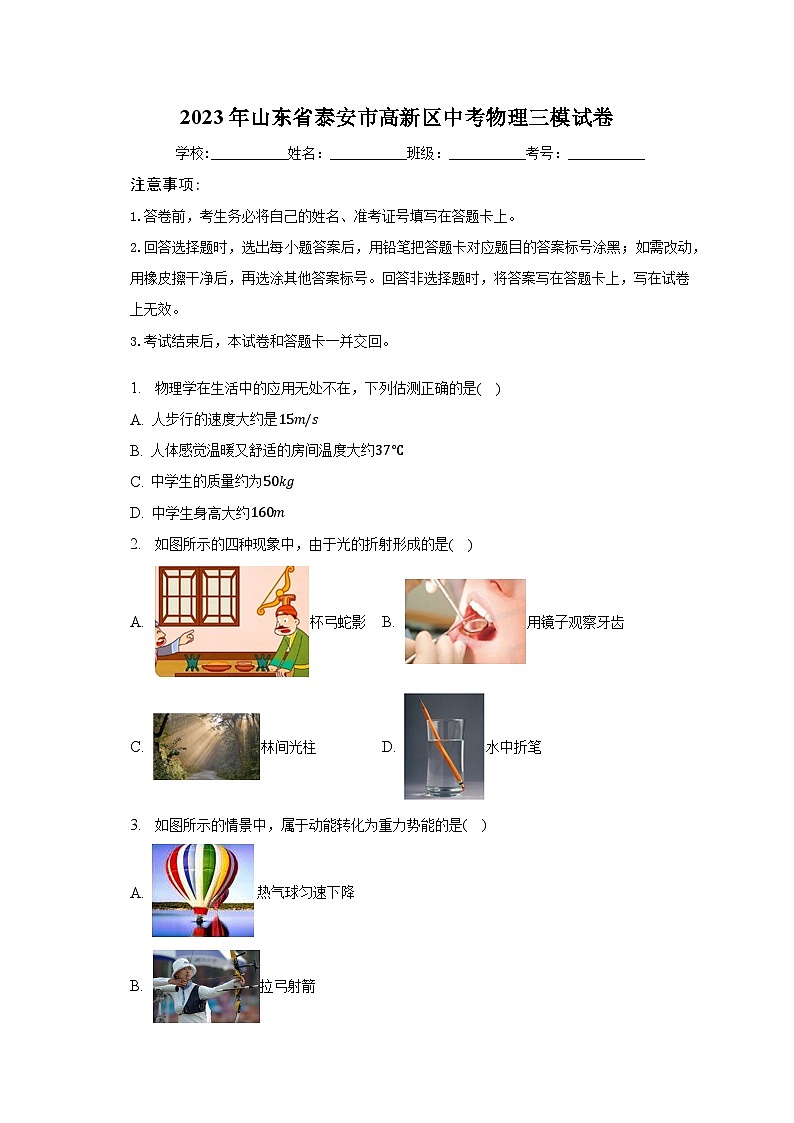

2023年山东省泰安市高新区中考物理三模试卷
学校:___________姓名：___________班级：___________考号：___________
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
1. 物理学在生活中的应用无处不在，下列估测正确的是( )
A. 人步行的速度大约是15m/s
B. 人体感觉温暖又舒适的房间温度大约37℃
C. 中学生的质量约为50kg
D. 中学生身高大约160m
2. 如图所示的四种现象中，由于光的折射形成的是( )
A. 杯弓蛇影 B. 用镜子观察牙齿
C. 林间光柱 D. 水中折笔
3. 如图所示的情景中，属于动能转化为重力势能的是( )
A. 热气球匀速下降
B. 拉弓射箭

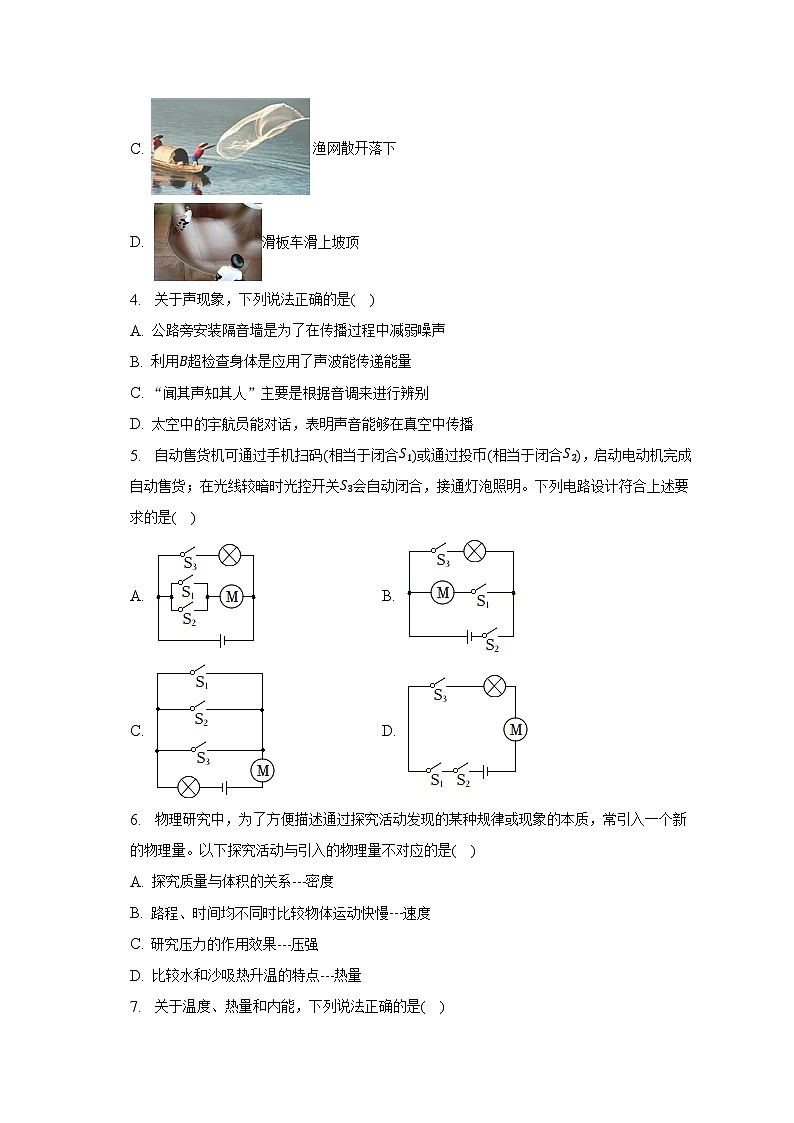

C. 渔网散开落下
D. 滑板车滑上坡顶
4. 关于声现象，下列说法正确的是( )
A. 公路旁安装隔音墙是为了在传播过程中减弱噪声
B. 利用B超检查身体是应用了声波能传递能量
C. “闻其声知其人”主要是根据音调来进行辨别
D. 太空中的宇航员能对话，表明声音能够在真空中传播
5. 自动售货机可通过手机扫码(相当于闭合S1)或通过投币(相当于闭合S2)，启动电动机完成自动售货；在光线较暗时光控开关S3会自动闭合，接通灯泡照明。下列电路设计符合上述要求的是( )
A. B.
C. D.
6. 物理研究中，为了方便描述通过探究活动发现的某种规律或现象的本质，常引入一个新的物理量。以下探究活动与引入的物理量不对应的是( )
A. 探究质量与体积的关系---密度
B. 路程、时间均不同时比较物体运动快慢---速度
C. 研究压力的作用效果---压强
D. 比较水和沙吸热升温的特点---热量
7. 关于温度、热量和内能，下列说法正确的是( )

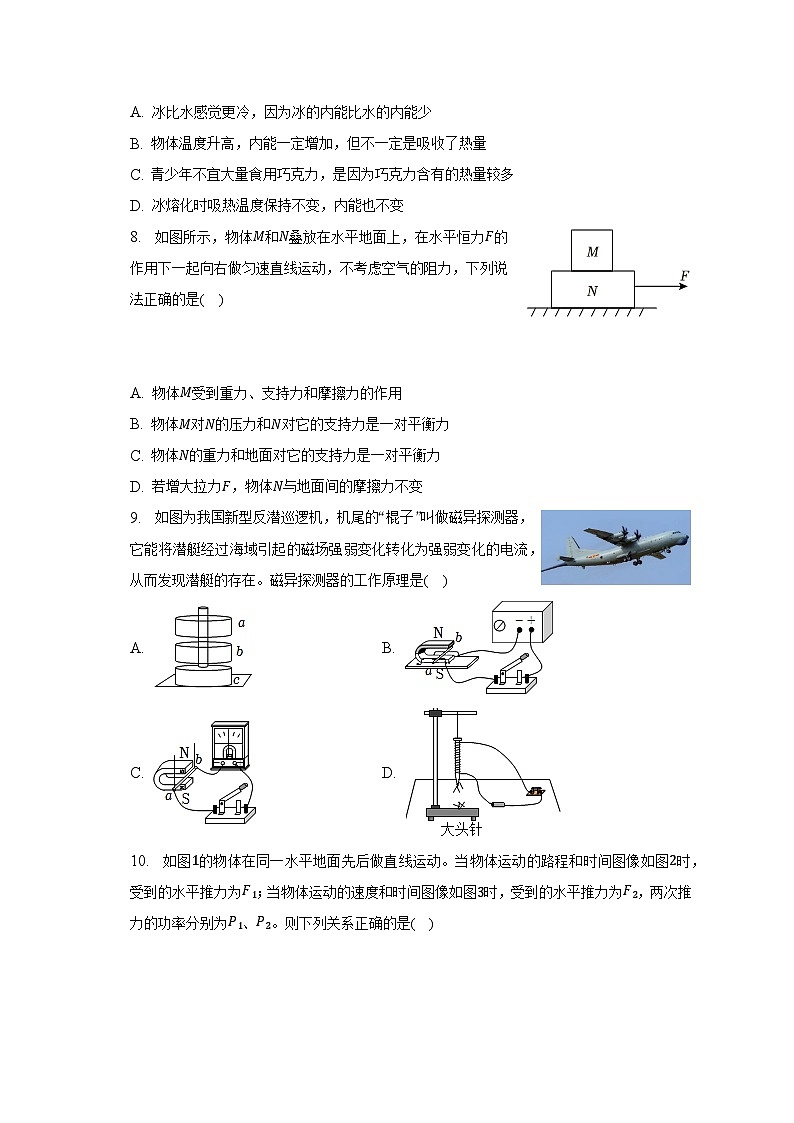

A. 冰比水感觉更冷，因为冰的内能比水的内能少
B. 物体温度升高，内能一定增加，但不一定是吸收了热量
C. 青少年不宜大量食用巧克力，是因为巧克力含有的热量较多
D. 冰熔化时吸热温度保持不变，内能也不变
8. 如图所示，物体M和N叠放在水平地面上，在水平恒力F的作用下一起向右做匀速直线运动，不考虑空气的阻力，下列说法正确的是( )
A. 物体M受到重力、支持力和摩擦力的作用
B. 物体M对N的压力和N对它的支持力是一对平衡力
C. 物体N的重力和地面对它的支持力是一对平衡力
D. 若增大拉力F，物体N与地面间的摩擦力不变
9. 如图为我国新型反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。磁异探测器的工作原理是( )
A. B.
C. D.
10. 如图1的物体在同一水平地面先后做直线运动。当物体运动的路程和时间图像如图2时，受到的水平推力为F1；当物体运动的速度和时间图像如图3时，受到的水平推力为F2，两次推力的功率分别为P1、P2。则下列关系正确的是( )
A. F1F2 D. P1>P2
11. 以下是小明同学整理的课堂笔记，其中正确的是( )
①轮船从大海驶入大河，静止时受到的浮力相等
②通过拍打窗帘清除上面的灰尘，是因为灰尘受到了惯性的作用
③高台跳水运动员在空中下落的过程中，动能逐渐增大
④家庭电路中发生触电时，空气开关会自动切断电路
A. 只有①②正确 B. 只有①③正确 C. 只有①④正确 D. 只有③④正确
12. 放在水平桌面上的两个相同的容器中盛有高度相同的不同液体，将A、B两个小球分别放入两个容器中，静止后如图所示。已知两个小球排开液体的质量相同，下列判断正确的是( )
①两个小球受到的浮力相等
②甲容器中液体的密度大于乙容器中液体的密度
③放入小球后甲容器对桌面的压力小于乙容器对桌面的压力
④放入小球后甲容器中液体对容器底的压强大于乙容器中液体对容器底的压强
A. 只有①②正确 B. 只有①③正确 C. 只有①④正确 D. 只有②④正确
13. 如图甲是“探究某种物体熔化特点”的实验装置，图乙是根据实验数据描绘出的该物体在熔化过程中温度随时间变化的图像。下列说法中正确的是( )
①50℃时该物体一定是固液共存状态
②熔化过程用了10min
③该物体固态时的比热容比液态时要小
④该物体在B、C两点时的温度相同，内能也相同
A. 只有①②正确 B. 只有②③正确 C. 只有①④正确 D. 只有②③④正确
14. 如图所示是一个水位监测仪的简化模型。杠杆AB质量不计，A端悬挂着物体M，B端悬挂着物体N，O为支点，BO=4AO。物体M下面是一个压力传感器，物体N是一个质量分布均匀的实心圆柱体，放在水槽中，当水槽中无水时，物体N下端与水槽的底部恰好接触且压力为零，此时压力传感器的示数也为零。已知物体N的质量为4kg，高度为1m，横截面积为20cm2(g取10N/kg，ρ水=1.0×103kg/m3)。下列说法正确的是( )
①物体N的密度是2×103kg/m3
②物体M的重力是160N
③当压力传感器的示数为40N时，A端受到的拉力是40N
④当压力传感器的示数为40N时，水槽内水的深度0.5m
A. 只有①④正确 B. 只有①②③正确 C. 只有①②④正确 D. 只有②③④正确
15. 如图甲，电源电压不变，滑动变阻器R2为“5Ω 1A”，图乙是灯泡的I−U图像，当闭合开关S、S1、S2，变阻器的滑片调至a端时，灯泡在10s内消耗的电能为48J；当只闭合开关S、S1，变阻器的滑片调至b端时，电流表的示数为0.3A；当只闭合S、S2，变阻器的滑片P在b端时，若R2消耗的功率为1.8W。下列说法正确的是( )
①电源电压为6V
②定值电阻R1的阻值为10Ω
③当闭合开关S、S1、S2，变阻器的滑片调至a端时，电流表的示数为1.2A
④只闭合S、S2，变阻器的滑片P在b端时，灯泡消耗的功率为1.8W
A. 只有①②正确 B. 只有①③正确 C. 只有①③④正确 D. 只有②③④正确
16. 小明同学靠近平面镜时，他在镜中的像______ 。(选填“变大”、“变小”或“不变”)
17. 一列火车长200m，以72km/h的速度通过一座长1km的铁路桥，求需要多长时间。
18. 如图所示，密封容器中盛有部分水，现将容器倒置过来，这时水对容器底部的压力将______ (选填“变大”、“变小”或“不变”)。
19. 小明同学家安装的电子式电能表的表盘上标有“3000imp/(kW⋅h)”字样，将某用电器单独接在该表上工作1min，电能表指示灯闪烁了15次，该用电器的实际功率是______ W。
20. 发光点S发出光线经平面镜反射后，反射光线经过A点，请完成光路图．
21. 在图中，画出动力F的力臂L。
22. 在探究凸透镜成像规律的实验中：
(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知该凸透镜的焦距f= ______ cm；
(2)如图乙所示，小明把蜡烛固定在15cm刻度线位置，透镜固定在50cm刻度线位置。先将烛焰、透镜、光屏三者的中心调整到______ 处，然后光屏应在______ (选填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内移动才能得到清晰的实像，______ (填光学仪器)就是利用这一成像规律工作的。实验中光屏上得到烛焰清晰的像时，一只飞蛾飞到了凸透镜上，此时光屏上______ ；
A.会有飞蛾的像
B.只有蜡烛一半的像
C.蜡烛的像完整但暗了一些
(3)图乙中，保持蜡烛和光屏位置不动，适当向______ (选填“左”或“右”)移动凸透镜，光屏上可以再次得到清晰的像；
(4)图乙中，保持蜡烛和凸透镜位置不动，换成焦距更小的凸透镜，适当向______ (选填“左”或“右”)移动光屏可以再次得到清晰的像。
23. 小艾同学按如图所示步骤，进行探究“浮力大小与哪些因素有关”的实验。
(1)如图A所示，物体的重力为______ N；
(2)通过比较步骤A、B、C、D，可以得出结论；同种液体中，物体受到的浮力大小与______ 有关；
(3)通过比较步骤A、B、E，______ (选填“可以”或“不可以”)得出浮力大小与液体密度有关；
(4)仔细分析实验数据知物体体积为______ cm3；图E中弹簧测力计示数是______ N。(ρ酒精=0.8g/cm3)
24. 在“伏安法”测量定值电阻Rx(阻值约10Ω左右)阻值的实验中：
(1)根据图甲连接图乙所示的实物图，要求：滑片P向右滑动时电流表示数变大，连线不能交叉；
(2)连接电路时，开关S应______ (选填“闭合”或“断开”)，滑动变阻器的滑片P应置于最______ 端(选填“左”或“右”)；
(3)闭合开关S，发现电流表指针不动，电压表示数几乎等于电源电压，故障可能是______ ；
(4)排除故障后，当电流表的示数为0.2A时，电压表的示数如图丙所示，待测电阻Rx= ______ Ω；
(5)小明同学查阅资料了解到，电流表的电阻虽然很小但并不为零，电压表的电阻虽然很大，但并不是无穷大。若考虑电流表和电压表的电阻，根据图甲测得Rx的阻值比真实值______ (选填“偏大”或“偏小”)。他设计了图丁所示的电路进行测量可消除这个影响，R0为已知阻值的定值电阻。实验步骤如下：
①闭合开关S1，S2，移动滑动变阻器滑片至适当位置，读出电压表的示数U1和电流表的示数I1，此时U1和I1的比值表示的含义是______ ；
②断开开关S2，移动滑动变阻器滑片至适当位置，读出电压表的示数U2和电流表的示数I2；
③待测电阻Rx= ______ 。(用测得的物理量和已知的物理量表示)
25. 利用燃烧酒精给水加热，使质量为2kg的水温度升高30℃，已知q酒精=3.0×107J/kg，c水=4.2×103J/(kg⋅℃)，求：
(1)水吸收的热量是多少焦？
(2)若完全燃烧酒精产生的热量只有75%被水吸收，则需要完全燃烧多少kg的酒精？
26. 如图所示，工人师傅用滑轮组将重3000N的物体M以0.4m/s的速度，沿水平地面匀速向前拉动4m，拉力F为400N，物体M与地面间的滑动摩擦力是物重的0.2倍，求：
(1)物体M与地面间的滑动摩擦力大小；
(2)该滑轮组的机械效率；
(3)拉力F做功的功率。
27. 小明同学设计了一款用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大。模型电路如图甲所示，电源电压不变，弹簧电阻恒为1Ω，R0=4Ω，其余部分电阻不计，电流表量程为0～0.6A，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比，滑片P左端固定在拉杆上，弹簧处于原长时滑片P位于a端。闭合开关，弹簧处于原长状态时，R0消耗的功率为0.16W。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。求：
(1)电源电压是多少？
(2)弹簧的伸长量ΔL与所受拉力F之间的关系如图乙所示，当电流表示数最大时显示的拉力多大？
(3)若去掉电流表，用一只电压表(量程0～3V)与R0并联，利用电压表的示数来显示拉力的大小，电压表所能显示的最大拉力是多少？
答案和解析
1.【答案】C
【解析】解：A、人步行的速度大约是1.2m/s，故A错误；
B、人体感觉温暖又舒适的房间温度大约23℃，故B错误；
C、中学生的质量约为50kg，故C正确；
D、中学生身高大约160cm=1.6m，故D错误。
故选：C。
首先对题目中涉及的物理量有个初步的了解，对于选项中的数据，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】D
【解析】解：A、杯弓蛇影是弓在液面形成的倒影，利用了光的反射，故A错误；
B、用镜子观察牙齿利用光的反射，故B错误；
C、林间光柱利用“光是沿直线传播”，故C错误；
D、水中折笔说明在水面发生偏折，属于光的折射，故D正确。
故选：D。
光的折射是光从一种介质斜射入另一种介质发生偏折的现象，分析各个选项即可判断。
本题考查光的折射及其应用，掌握光在同一种介质中沿直线传播、光的反射和光的折射规律是解答本题的关键。
3.【答案】D
【解析】解：动能转化为重力势能，必然是动能减小而重力势能增大；
A、热气球匀速下降，其质量不变、速度不变，所以动能不变，高度降低，重力势能减小，所以不是动能转化为重力势能，故A错误；
B、拉弓射箭时，弓的弹性形变程度逐渐减小，弹性势能减小；箭由静止变为运动，动能增大，所以是弹性势能转化为动能，故B错误；
C、渔网散开落下，渔网的质量不变，高度变小，重力势能变小，速度变大，动能变大，是重力势能转化为动能，故C错误；
D、滑板车滑上坡顶，滑板车的质量不变、高度增大，重力势能增大，速度减小，动能减小，是动能转化为重力势能，故D正确；
故选：D。
动能转化为重力势能，必然是动能是逐渐减少的，重力势能是逐渐增加的。物体质量不变时，动能的变化体现在速度的变化上，重力势能的变化体现在高度的变化上。
在做能量的转化这种题时，我们要注意分析哪种能量增加了，哪种能量减少，因为总是减少的这种能量转化为增加的那种能量。
4.【答案】A
【解析】解：A、公路旁安装隔音墙是为了在传播过程中减弱噪声，故A正确；
B、利用B超检查身体是应用了声波能传递信息，故B错误；
C、因为每个人的声带结构不同，所以可以“闻其声而知其人”，主要根据声音的音色来判断的，故C错误；
D、太空中没有空气，真空不能传声，因此两名宇航员在太空中不能直接对话，太空中的宇航员能对话是靠电磁波，故D错误。
故选：A。
(1)防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱；
(2)声波可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B超”等；声波能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等；
(3)音色反映的是声音的品质与特色，它跟发声体的材料和结构有关；
(4)声音的传播需要介质，真空不能够传声。
本题考查了声音的相关知识，内容比较简单，属于基础知识的考查。
5.【答案】A
【解析】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，
由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，
综上结合选项图可知，只有A图符合题意。
故选：A。
根据题意可知，通过手机扫码和投币都可以启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响即为并联，
再由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且照明灯泡只由光控开关控制，据此分析进行解答。
本题考查了串、并联电路的设计，知道串联电路中各元件间相互影响，并联电路中各支路间互不影响。
6.【答案】D
【解析】解：A、探究质量与体积的关系，即同种物质的质量和体积是成正比的，其比值就是密度，故A正确；
B、为了研究物体运动的快慢，我们引出了速度，故B正确；
C、为了方便的描述压力的作用效果，我们引入了压强的定义，故C正确；
D、为了研究不同物质的吸热能力，我们引入了比热容的定义，故D错误；
故选：D。
据密度、速度、压强和比热容的知识，逐个选项依次分析即可判断。
理解密度、速度、压强等知识点的相关知识是解决该题的关键。
7.【答案】B
【解析】解：
A、冰比水感觉更冷，是因为冰的温度比水的温度低；影响物体内能大小的因素有质量、温度、状态等，因为不知道冰和水的质量关系，所以不能比较它们的内能大小，故A错误；
B、物体的温度升高时，其内能一定增加，可能是吸收了热量，也可能是外界对物体做了功，故B正确；
C、热量是一个过程量，不能说物体“含有”热量；青少年不宜大量食用巧克力，是因为在质量相同时巧克力提供的能量更多，容易导致肥胖，故C错误；
D、冰是晶体，熔化时要吸收热量，其内能增大，但温度不变，故D错误。
故选：B。
(1)温度是表示物体冷热程度的物理量；影响物体内能大小的因素有质量、温度、状态等；
(2)改变物体内能的两种方式：做功和热传递；
(3)热量是一个过程量，不能说含有多少热量，只能说吸收热量或放出热量；
(4)晶体熔化时吸收热量，其内能增大，但温度不变。
本题主要考查了内能、温度与热量之间的关系，是一道综合题。
8.【答案】D
【解析】解：A.物体M和N一起向右做匀速直线运动，M相对于N没有发生相对运动、也没有相对运动的趋势，所以MN间没有摩擦力，故A错误；
B、物体M对N的压力和N对它的支持力作用在不同物体上，因而不是平衡力，故B错误；
C、地面对物体BN支持力等于物体M和N的重力之和，大于物体N的重力，所以物体N受到的重力和地面对它的支持力不是一对平衡力，故C错误；
D、因增大拉力时物体N对地面的压力和接触面的粗糙程度不变，所以物体N与地面间的摩擦力不变，故D正确。
故选：D。
(1)摩擦力产生的条件有：两物体相互接触且接触面粗糙、有正压力、有相对运动或相对运动的趋势；
(2)二力平衡的条件是：作用在同一物体上、大小相等、方向相反、作用在同一直线上；
(3)滑动摩擦力的大小只与压力的大小和接触面的粗糙程度有关，与其它因素无关。
本题考查了学生对摩擦力产生的条件和二力平衡条件、影响滑动摩擦力大小因素，是一道较为简单的力学综合题。
9.【答案】C
【解析】解：根据题意可知，磁异探测器工作原理是电磁感应现象；
A、图中演示的是磁体同名磁极相互排斥，故A错误；
B、图示为电动机的原理图，其工作原理是通电导体在磁场中受力运动，故B错误；
C、在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故C正确；
D、图示为电磁铁，其原理是电流磁效应，故D错误。
故选：C。
电子设备最终将信号转换为变化的电流，其工作原理属于电磁感应现象；分析下面四幅图，找出符合题意的选项即可。
解答本题的关键要能从题意中分析出该装置为电磁感应现象，难度不大。
10.【答案】B
【解析】解：由图像甲可知，物体做匀速直线运动，速度大小为v甲=s甲t甲=4m2s=2m/s；
由图像乙可知，物体的速度保持不变，即物体做匀速直线运动，速度大小为v乙=4m/s；
因为两次都是匀速直线运动，根据二力平衡条件可知，推力都等于摩擦力，物体对地面的压力不变，接触面的粗糙程度不变，则物体受到的摩擦力不变，故受到的水平推力为：F1=F2；
已知v甲
(1)根据图像确定物体两次的运动状态，然后根据其运动状态得出推力和摩擦力的关系，再根据摩擦力大小的影响因素得出两次受到的摩擦力大小，进而得出两次推力的大小关系；
(2)利用由P=Wt=Fst=Fv比较其功率关系。
此题考查了学生对图像问题的分析能力，能从图像中得出相关的信息，然后结合二力平衡条件和功率的计算公式进行计算求解，是中考的热点考题。
11.【答案】B
【解析】解：①轮船从大海驶入大河，轮船自身的重力不变，都漂浮在水中，漂浮时受到的浮力都等于自身的重力，所以静止时受到的浮力相等，故①正确；
②通过拍打窗帘清除它上面的浮灰，窗帘运动时，浮尘由于惯性将保持静止状态，脱离窗帘，是利用惯性，惯性是一种性质，不能说受到惯性的作用，故②错误；
③高台跳水运动员在空中下落的过程中，质量不变，速度变大，所以动能变大，故③正确；
④当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，空气开关并不会断开，空气开关是在电路中的电流过大时断开，故④错误。
故选：B。
(1)物体漂浮时，所受浮力等于本身的重力。
(2)一切物体都具有保持原来运动状态不变的性质，叫惯性，惯性不是力。
(3)动能大小的影响因素：质量、运动速度。
(4)当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全。
本题考查了物体的浮沉条件、惯性、影响动能大小的因素、安全用电的理解和应用，综合性强，但难度不大。
12.【答案】B
【解析】解：①.由题意可知，两个小球排开液体的质量相同，
由阿基米德原理F浮=G排=m排g可知，两个小球受到的浮力相等，故①正确；
②.由题意可知，两个相同的容器中盛有高度相同的不同液体，
由图可知，放入小球后，甲容器内液面较高，则两小球排开液体的体积关系为V排A>V排B，
由F浮=ρ液gV排的变形式ρ液=F浮gV排可知，两液体的密度关系为ρ甲<ρ乙，即甲容器中液体的密度小于乙容器中液体的密度，故②错误；
③.因物体漂浮或悬浮时受到的浮力和自身的重力相等，
所以，由两个小球受到的浮力相等可知，两小球的重力相等，
因两个相同的容器中盛有高度相同的不同液体，即两液体的体积相等，
所以，由m=ρV可知，两液体的质量关系为m甲
④.放入小球后，液体对容器底的压力F′=G总′=(m液+m球)g，则乙容器底部受到的液体压力较大，
由p=FS可知，乙容器中液体对容器底的压强较大，故④错误。
故选：B。
(1)由题意可知，两个小球排开液体的质量相同，根据阿基米德原理F浮=G排=m排g比较两个小球受到的浮力关系；
(2)由题意可知，两个相同的容器中盛有高度相同的不同液体，根据图示可知放入小球后甲容器内液面较高，则甲中A球排开液体的体积较大，根据F浮=ρ液gV排的变形式ρ液=F浮gV排比较两液体的密度关系；
(3)物体漂浮或悬浮时受到的浮力和自身的重力相等，根据两个小球受到的浮力相等可知重力关系，两个相同的容器中盛有高度相同的不同液体，即两液体的体积相等，根据m=ρV比较两液体的质量关系，放入小球后容器对桌面的压力等于容器、液体、小球的总重力之和，据此比较两容器对桌面的压力关系；
(4)放入小球后，液体对容器底的压力等于小球和液体的重力之和，据此比较两容器底部受到的液体压力关系，利用p=FS比较两容器中液体对容器底的压强关系。
本题考查了阿基米德原理和密度公式、压强公式的综合应用等，知道小球漂浮或悬浮时圆柱形容器底部受到的液体压力等于液体和小球的总重力是关键。
13.【答案】B
【解析】解：①由图可知，该物质的熔点是50℃，在50℃时该物质可能是固态、可能是液体、可能是固液共存状态，故①错误；
②由图可知，熔化过程用了14min−4min=10min，故②正确；
③物质熔化后质量不变，加热热源不变，由图可知，物质液态时升温比固态时升温慢，由Q吸=cm(t−t 0)可知：该物质固态时的比热容比液态时要小，故③正确；
④该物体在B、C两点时的温度相同，处于熔化阶段，该物质不断吸收热量，温度不变，但内能增加，故④错误。
故选：B。
(1)晶体处于熔点温度时可能是固态、可能是液体、可能是固液共存状态；
(2)从开始熔化到完全熔化完则为晶体的熔化时间；
(3)根据Q吸=cm(t−t 0)可知：在吸收的热量和时间一定时，物体的温度变化值越大，比热容就越小；
(4)晶体熔化过程中吸收热量，温度不变。
此题主要考查了学生对比热容和晶体熔化图象的分析，能够通过图象判断晶体或非晶体，同时会判断晶体的熔点和熔化过程所用的时间。
14.【答案】C
【解析】解：①S=20cm2=0.002m2；V=Sh=1m×0.002m2=0.002m3；
物体N的密度为：ρ=mV=4kg0.002m3=2×103kg/m3；
②水槽中无水时，物体N下端与水槽的底部恰好接触且压力为零，此时压力传感器的示数也为零，此时杠杆处于平衡状态，根据杠杆的平衡条件可知：
m1g×AO=m2g×BO，则：m1=m2×BOAO=4kg×4=16kg；
M的重力为：G1=m1g=16kg×10N/kg=160N；
③④、当压力传感器的示数为40N时，则A端受到的拉力为：FA=G1−F=160N−40N=120N；
根据杠杆的平衡条件可知：FA×AO=FB×BO，则B端受到的拉力为：FB=FA×AOBO=120N×14=30N；
N的重力为：G2=m2g=4kg×10N/kg=40N；
N浸入水中，受到竖直向上的拉力和浮力、竖直向下的重力，则浮力为：F浮=G2−FB=40N−30N=10N；
根据阿基米德原理可知，N排开的水的体积为：V排=F浮ρ水g=10N1.0×103kg/m3×10N/kg=10−3m3；
则N浸入水中的深度即水的深度为：h=V1S=10−3m30.002m2=0.5m，故③错误，④正确。
故选：C。
(1)根据N的高度、横截面积可以求出N的体积，然后根据密度公式求出N的密度；
(2)根据杠杆的平衡条件求出M的重力；
(3)根据G=mg求出M的重力，根据压力传感器的示数求出M对A端的拉力；根据杠杆的平衡条件求出B端受到的拉力，根据拉力大小与N的重力求出浮力的大小，根据阿基米德原理求出深度。
本题考查了阿基米德原理的应用、杠杆的平衡条件的应用、重力和密度的计算，考查的知识点较多，熟练应用公式是解题的关键。
15.【答案】C
【解析】解：①由图甲可知，当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联，；
此时灯泡的电功率：PL=Wt=48J10s=4.8W，
根据P=UI结合图乙可知，此时灯泡两端的电压为6V，通过灯泡的电流为0.8A，
根据并联电路的电压特点可知，电源电压：U=UL=6V，故①正确；
②当只闭合开关S、S1，变阻器的滑片调至b端时，R1与R2串联，而且R2接入电路的阻值最大，此时电路中的电流为0.3A，
由I=UR可知，此时电路中的总电阻：R=UI=6V0.3A=20Ω，
根据串联电路的电阻特点可知，R1的阻值：R1=R−R2=20Ω−5Ω=15Ω，故②错误；
③当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联，电流表测量干路的总电流，
通过R1的电流：I1=UR1=6V15Ω=0.4A，
根据并联电路的电流特点可知，干路的总电流：I总=I1+IL=0.4A+0.8A=1.2A，即电流表示数为1.2A，故③正确；
④当只闭合S、S2，变阻器的滑片P在b端时，R2与灯泡串联，而且R2接入电路的阻值最大，
由P=I2R可知，通过R2的电流：I2= P2R2= 1.8W5Ω=0.6A，
根据串联电路的电流特点可知，此时通过灯泡的电流：IL′=I2=0.6A，
由图乙可知，此时灯泡两端的电压：UL′=3V，
灯泡消耗的功率：PL′=UL′IL′=3V×0.6A=1.8W，故④正确；
综合以上分析可知，①③④正确、②错误。
故选：C。
(1)由图甲可知，当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联；根据P=Wt求出灯泡的电功率，根据图乙可知灯泡两端的电压和通过灯泡的电流；根据并联电路的电压特点可知电源电压；
(2)当只闭合开关S、S1，变阻器的滑片调至b端时，R1与R2串联，根据欧姆定律求出电路中的总电阻，根据串联电路的电阻特点求出定值电阻R1的阻值；
(3)当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联；根据欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路的电流，即电流表的示数；
(4)当只闭合S、S2，变阻器的滑片P在b端时，R2与灯泡串联；根据P=I2R求出通过R2的电流，根据串联电路的电流特点可知通过灯泡的电流，由图乙可知灯泡两端的电压，根据P=UI求出灯泡消耗的功率。
本题考查串并联电路的特点、电功率公式以及欧姆定律的灵活运用，题目有一定的难度。
16.【答案】不变
【解析】解：平面镜成的像的大小跟物体的大小有关，小明同学靠近平面镜时，他在镜中的像不变。
故答案为：不变。
物体在平面镜中成虚像，物像大小相等。
本题主要考查的是平面镜成像特点的应用。
17.【答案】解：需要的时间为t=sv=1km+200×10−3km72km/h=160h=60s
答：需要的时间为60s。
【解析】根据速度公式求出行驶的时间。
本题考查了学生对速度公式的掌握和运用，难度不大，属于基础知识。
18.【答案】变大
【解析】解：正放时，液体对容器底的压力，
F1=p1s1=ρgh1s1
F2=p2s2=ρgh2s2>G，
则F1
对于这种上下口不一样大的容器，可以通过比较对容器底的压力与液体重的大小关系，得出倒置前后对容器底的产生的压力大小关系。
上口大、下口小的容器，液体对容器底的压力小于所装液体重；上口小、下口大的容器，液体对容器底的压力大于所装液体重；圆柱形、长方体或正方体直壁容器，液体对容器底的压力等于所装液体重。
19.【答案】300
【解析】解：
“3000imp/(kW⋅h)”表示电路中用电器每消耗1kW⋅h的电能，指示灯闪烁3000次。
当指示灯闪烁15次时，该用电器消耗的电能：
W=153000kW⋅h=0.005kW⋅h，
t=1min=160h，
则该用电器的实际功率：
P=Wt=0.005kW⋅h160h=0.3kW=300W。
故答案为：3000。
3000imp/(kW⋅h)的含义是：电路中用电器每消耗1kW⋅h的电能，指示灯闪烁3000次；可求指示灯闪烁15次时用电器消耗的电能；知道正常工作时间，利用P=Wt求用电器的实际功率。
本题考查了消耗电能和电功率的计算，理解电能表相关参数的意义是关键。
20.【答案】解：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′A与镜面交于O点，即为入射点(反射点)，连接SO就得到入射光线，连接AO即为反射光线，如下图所示：
【解析】根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，连接S′A，与镜面的交点为入射点，再完成光路．
本题利用了平面镜成像特点完成光路．物与像关于镜面对称．本题还可以作出A点的像A′，连接SA′与镜面交于O点，从而确定入射光线和入射点，连接OA，OS画出反射光线和入射光线即可．
21.【答案】解：杠杆能绕O点转动，即O为支点，过O点向动力F作用线作垂线段，即为其力臂L，如图所示：
【解析】已知支点O和动力F，先画出动力的作用线，然后过支点向动力作用线作垂线段就得到动力臂L。
本题考查了力臂的画法，注意力臂为支点到力的作用线的距离，为一垂线段，不是直线。
22.【答案】15.0 同一高度 Ⅱ 照相机 C 左 左
【解析】解：(1)光屏上最小、最亮的光斑是凸透镜的焦点，焦点到光心的距离是焦距，由图可知该凸透镜的焦距为：
f=60.0cm−45.0cm=15.0cm；
(2)实验前，先将烛焰、透镜、光屏三者的中心调整到同一高度，使蜡烛火焰像成在光屏的中央，便于观察；
如图乙所示，蜡烛固定在15cm刻度线位置，透镜固定在50cm刻度线位置，物距为u=50cm−15cm=35cm>2f，
根据凸透镜成像特点可知，此时像距f
飞蛾飞到了凸透镜上，透过凸透镜的光线减少，蜡烛的像亮度会暗一些，但像仍然是完整的，同时飞蛾所成的是虚像，不能出现在光屏上，故C符合题意，AB不符合题意；
故选：C；
(3)根据折射时光路的可逆性可知，保持蜡烛和光屏位置不动，适当向左移动凸透镜，使物距等于原来的像距，像距等于原来的物距，光屏上可以再次得到清晰的像；
(4)保持蜡烛和凸透镜位置不动，换成焦距更小、折射能力更强的凸透镜，所成的像向左移动，则需要适当向左移动光屏可以再次得到清晰的像。
故答案为：(1)15.0；(2)同一高度；Ⅱ；照相机；C；(3)左；(4)左。
(1)平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距，读数时估读到分度值的下一位；
(2)为了使像成在光屏中央，应将烛焰、透镜、光屏三者的中心调整到同一高度处；
根据u>2f，f
(3)在光的折射中，光路是可逆的；
(4)凸透镜焦距越小对光的偏折能力越强，像距越小。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
23.【答案】4 排开液体的体积 不可以 100 3.2
【解析】解：(1)弹簧测力计的分度值为0.2N，则其示数为4N；
(2)分析实验步骤A、B、C、D随着物体排开液体的体积增大，所受浮力也增大，可以得出结论：液体密度一定，物体排开液体的体积越大，浮力越大；
(3)为了探究浮力大小与液体密度的关系，应该控制排开液体的体积相同，而液体的密度不同，而A、B、E排开液体的体积和液体的密度都不同，所以不可以得出浮力大小与液体密度有关；
(4)根据称量法知，物体浸没在水中时受到的浮力：
F浮=G−FD=4N−3N=1N；
由阿基米德原理F浮=ρ液gV排知物体的体积为：
V=V排=F浮ρ水g=1N1.0×103kg/m3×10N/kg=1×10−4m3=100cm3；
物体浸没在酒精中的浮力为：F浮′=ρ酒精gV排=0.8×103kg/m3×10N/kg×1×10−4m3=0.8N，
根据称量法知，物体浸没在酒精中时弹簧测力计的示数为：FE=G−F浮′=4N−0.8N=3.2N。
故答案为：(1)4；(2)排开液体的体积；(3)不可以；(4)100；3.2。
(1)认清弹簧测力计的分度值，根据指针对应的刻度读数；
(2)(3)根据控制变量法，找出不变的量和变化的量，确定浮力大小与变化量之间的关系；
(4)根据弹簧测力计的分度值读出物体的重力，由称重法算出物体完全浸没时的浮力，由阿基米德原理算出物体的体积；
根据阿基米德原理求出物体浸没在酒精中的浮力，根据称重法求出弹簧测力计的示数。
熟练应用控制变量法、分析清楚图示情景是正确解题的关键。
24.【答案】断开 左 电阻断路 9 偏小 定值电阻R0和电流表串联后的总电阻 U2I2−U1I1
【解析】解(1)由图甲可知，电压表与待测电阻并联，电源电压为3V，所以电压表选用小量程；滑片P向右滑动时电流表示数变大，应把开关右侧接线柱与滑动变阻器的右下接线柱连接，如图所示：
(2)为保护电路，连接电路时开关要断开；在开关闭合前，滑动变阻器的阻值要调到最大，即滑片P应置于最左端。
(3)闭合开关S，电流表指针不动，电路可能是断路，电压表示数几乎等于电源电压，说明电压表与电源两极没有断路，则原因是待测电阻Rx断路。
(4)由图丙可知，电压表示为1.8V，电路电流为0.2A，则待测电阻的阻值为RR=UI=1.8V0.2A=9Ω；
(5)如图甲，若考虑电流表和电压表的电阻，电流表测量的是待测电阻和电压表的总电流，所测电流偏大，根据公R=UI可知，测得Rx的阻值比真实值偏小。
闭合开关S1、S2，Rx被短路，电压表测量的是定值电阻R0和电流表串联后的总电压，电流表测量的是串联电路的电流，则电压表的示数U1和电流表的示数I1的比值是定值电阻R0和电流表串联后的总电阻，则R0+R电流表=U1I1
断开开关S2，电压表测量的是Rx、R0及电流表的总电压，移动滑动变阻器滑片至适当位置，读出电压表的示数U2和电流表的示数I2；则Rx+R0+R电流表=U2I2
待测电阻的阻值为Rx=U2I2−U1I1
故答案为：(1)如图所示；(2)断开；左；(3)Rx断路；(4)9 (5)偏小；①定值电阻R0和电流表串联后的总电阻；③U2I2−U1I1。
(1)根据电源电压为3V确定电压表选用小量程与电阻并联，根据电路图，各元件一一对应；
(2)为保护电路，连接电路时开关要断开；在开关闭合前，滑动变阻器的阻值要调到最大，即滑片P应置于最左端。
(3)在开关闭合之前，为保护电路，滑动变阻器的滑片P应滑至阻值最大处；闭合开关S后，电流表的示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的Rx之外的电路是完好的，则与电压表并联的Rx断路了；。
(4)根据电表选用的量程确定分度值读数，由欧姆定律求出电阻Rx；
(5)根据欧姆定律分析电阻值与真实值的大小关系；经分析，②电压表测电流表和定值电阻的总电压，由欧姆定律可得出电流表和定值电阻的总电阻；
为消除电流表内阻对测量的影响，断开S2，此时电压表测待测电阻和定值电阻及电流表的总电压，由欧姆定律，可求了测待测电阻和定值电阻及电流表的串联的总电阻，两电阻相减即可得出待测电阻大小。
本题是伏安法测电阻的实验，考查了电路故障分析、电流表读数、实验数据分析等问题，这些都是电学实验的基础，也是重点，应熟练掌握。
25.【答案】解：(1)水吸收的热量：Q吸=c水mΔt=4.2×103J/(kg⋅℃)×2kg×30℃=2.52×105J；
(2)若完全燃烧酒精产生的热量只有75%被水吸收，则酒精完全燃烧放出的热量为：
Q′放=Q吸η=2.52×105J75%=3.36×105J；
由Q放=mq得，需要酒精的质量：m酒精=Q′放q酒精=3.36×105J3.0×107J/kg=0.0112kg。
答：(1)水吸收的热量是2.52×105J；
(2)若完全燃烧酒精产生的热量只有75%被水吸收，则需要完全燃烧0.0112kg的酒精。
【解析】(1)根据Q吸=cmΔt可求得水吸收的热量；
(2)利用效率可以求出酒精完全燃烧放出的热量；已知酒精的热值，利用公式m=Q放q得到酒精的质量。
此题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，是热现象中重要的热量计算考查方式。
26.【答案】解：(1)由题知，物体M与地面间的滑动摩擦力大小是物体M重力的0.2倍，
所以滑动摩擦力的大小为：f=0.2G=0.2×3000N=600N；
(2)由图可知n=2，该滑轮组的机械效率：
η=W有W总=fsF×ns=fnF=600N2×400N×100%=75%；
(3)绳子自由端的速度：
v=2v物=2×0.4m/s=0.8m/s；
则拉力F做功的功率：
P=Wt=Fst=Fv=400N×0.8m/s=320W。
答：(1)物体M与地面间的滑动摩擦力大小是600N；
(2)该滑轮组的机械效率是75%；
(3)拉力F做功的功率是320W。
【解析】(1)已知物体M与地面间的滑动摩擦力是物重的0.2倍，据此可求出滑动摩擦力的大小；
(2)由图可知，动滑轮上绳子的股数n=2，使用滑轮组水平拉动物体时，有用功为克服物体与地面间摩擦力做的功，总功为拉力做的功，根据η=W有W总=fsF×ns=fnF计算该滑轮组的机械效率；
(3)根据v=nv物求出绳子自由端的速度，然后根据P=Wt=Fv计算拉力的功率。
本题考查了使用水平滑轮组时机械效率以及功率的计算，关键是理解有用功的含义和对动滑轮上绳子段数的判断。
27.【答案】解：(1)闭合开关，电路为串联电路，电流表测量电路中的电流。
弹簧处于原长状态时，R0消耗的功率为0.16W，由P=I2R可知，
电路中的电流为：
I= P0R0= 0.16W4Ω=0.2A，
则电源电压为：
U=R总I=(4Ω+1Ω+25Ω)×0.2A=6V；
(2)当电流表示数最大为0.6A时，根据公式I=UR可知，电路的总电阻R总′=UI大=6V0.6A=10Ω，
此时电阻丝接入电路中的电阻RPb=R总′−R0−R弹簧=10Ω−4Ω−1Ω=5Ω，
弹簧的伸长量ΔL=L−RpbRabL=10cm−5Ω25Ω×10cm=8cm，
由乙图知拉力F=400N；
(3)当拉力增大时，电阻丝的阻值减小，根据串联分压原理可知，电阻丝两端电压减小，根据串联电路电压规律可知，R0两端电压增大，
因电压表量程0～3V，故电压表最大示数为3V，此时电路中电流最大，
电路中的最大电流为：
I大′=U0R0=3V4Ω=0.75A，
此时电路的总电阻为：
R总″=UI_大′=8Ω，
电阻丝接入电路中的电阻RPb′=R总″−R0−R弹簧=8Ω−4Ω−1Ω=3Ω，
则弹簧的伸长量为：
ΔL′=L−Rpb′RabL=10cm−3Ω25Ω×10cm=8.8cm，
由乙图知拉力F′=440N。
答：(1)电源电压是6V；
(2)当电流表示数最大时显示的拉力为400N；
(3)电压表所能显示的最大拉力是440N。
【解析】(1)根据P=I2R求出电路中的电流，利用电阻的串联和欧姆定律求出电源电压；
(2)当电流表示数最大时，根据I=UR求出电路的总电阻，利用电阻的串联求出此时电阻丝接入的阻值，根据电阻丝阻值与其长度成正比求出电阻丝的长度，利用图乙确定拉力大小；
(3)根据电压表最大量程结合欧姆定律求出电路中最大电流，利用欧姆定律求出此时电路中的总电阻，根据电阻的串联求出电阻丝接入电路的阻值，利用电阻丝阻值与其长度成正比求出电阻丝的长度，根据图乙确定最大拉力。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确得出电路的结构和电路中的最大电流以及从图像中获取有用的信息是关键。
2023年山东省泰安市高新区中考物理三模试卷
学校:___________姓名：___________班级：___________考号：___________
注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
1. 物理学在生活中的应用无处不在，下列估测正确的是( )
A. 人步行的速度大约是15m/s
B. 人体感觉温暖又舒适的房间温度大约37℃
C. 中学生的质量约为50kg
D. 中学生身高大约160m
2. 如图所示的四种现象中，由于光的折射形成的是( )
A. 杯弓蛇影 B. 用镜子观察牙齿
C. 林间光柱 D. 水中折笔
3. 如图所示的情景中，属于动能转化为重力势能的是( )
A. 热气球匀速下降
B. 拉弓射箭
C. 渔网散开落下
D. 滑板车滑上坡顶
4. 关于声现象，下列说法正确的是( )
A. 公路旁安装隔音墙是为了在传播过程中减弱噪声
B. 利用B超检查身体是应用了声波能传递能量
C. “闻其声知其人”主要是根据音调来进行辨别
D. 太空中的宇航员能对话，表明声音能够在真空中传播
5. 自动售货机可通过手机扫码(相当于闭合S1)或通过投币(相当于闭合S2)，启动电动机完成自动售货；在光线较暗时光控开关S3会自动闭合，接通灯泡照明。下列电路设计符合上述要求的是( )
A. B.
C. D.
6. 物理研究中，为了方便描述通过探究活动发现的某种规律或现象的本质，常引入一个新的物理量。以下探究活动与引入的物理量不对应的是( )
A. 探究质量与体积的关系---密度
B. 路程、时间均不同时比较物体运动快慢---速度
C. 研究压力的作用效果---压强
D. 比较水和沙吸热升温的特点---热量
7. 关于温度、热量和内能，下列说法正确的是( )
A. 冰比水感觉更冷，因为冰的内能比水的内能少
B. 物体温度升高，内能一定增加，但不一定是吸收了热量
C. 青少年不宜大量食用巧克力，是因为巧克力含有的热量较多
D. 冰熔化时吸热温度保持不变，内能也不变
8. 如图所示，物体M和N叠放在水平地面上，在水平恒力F的作用下一起向右做匀速直线运动，不考虑空气的阻力，下列说法正确的是( )
A. 物体M受到重力、支持力和摩擦力的作用
B. 物体M对N的压力和N对它的支持力是一对平衡力
C. 物体N的重力和地面对它的支持力是一对平衡力
D. 若增大拉力F，物体N与地面间的摩擦力不变
9. 如图为我国新型反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。磁异探测器的工作原理是( )
A. B.
C. D.
10. 如图1的物体在同一水平地面先后做直线运动。当物体运动的路程和时间图像如图2时，受到的水平推力为F1；当物体运动的速度和时间图像如图3时，受到的水平推力为F2，两次推力的功率分别为P1、P2。则下列关系正确的是( )
A. F1
11. 以下是小明同学整理的课堂笔记，其中正确的是( )
①轮船从大海驶入大河，静止时受到的浮力相等
②通过拍打窗帘清除上面的灰尘，是因为灰尘受到了惯性的作用
③高台跳水运动员在空中下落的过程中，动能逐渐增大
④家庭电路中发生触电时，空气开关会自动切断电路
A. 只有①②正确 B. 只有①③正确 C. 只有①④正确 D. 只有③④正确
12. 放在水平桌面上的两个相同的容器中盛有高度相同的不同液体，将A、B两个小球分别放入两个容器中，静止后如图所示。已知两个小球排开液体的质量相同，下列判断正确的是( )
①两个小球受到的浮力相等
②甲容器中液体的密度大于乙容器中液体的密度
③放入小球后甲容器对桌面的压力小于乙容器对桌面的压力
④放入小球后甲容器中液体对容器底的压强大于乙容器中液体对容器底的压强
A. 只有①②正确 B. 只有①③正确 C. 只有①④正确 D. 只有②④正确
13. 如图甲是“探究某种物体熔化特点”的实验装置，图乙是根据实验数据描绘出的该物体在熔化过程中温度随时间变化的图像。下列说法中正确的是( )
①50℃时该物体一定是固液共存状态
②熔化过程用了10min
③该物体固态时的比热容比液态时要小
④该物体在B、C两点时的温度相同，内能也相同
A. 只有①②正确 B. 只有②③正确 C. 只有①④正确 D. 只有②③④正确
14. 如图所示是一个水位监测仪的简化模型。杠杆AB质量不计，A端悬挂着物体M，B端悬挂着物体N，O为支点，BO=4AO。物体M下面是一个压力传感器，物体N是一个质量分布均匀的实心圆柱体，放在水槽中，当水槽中无水时，物体N下端与水槽的底部恰好接触且压力为零，此时压力传感器的示数也为零。已知物体N的质量为4kg，高度为1m，横截面积为20cm2(g取10N/kg，ρ水=1.0×103kg/m3)。下列说法正确的是( )
①物体N的密度是2×103kg/m3
②物体M的重力是160N
③当压力传感器的示数为40N时，A端受到的拉力是40N
④当压力传感器的示数为40N时，水槽内水的深度0.5m
A. 只有①④正确 B. 只有①②③正确 C. 只有①②④正确 D. 只有②③④正确
15. 如图甲，电源电压不变，滑动变阻器R2为“5Ω 1A”，图乙是灯泡的I−U图像，当闭合开关S、S1、S2，变阻器的滑片调至a端时，灯泡在10s内消耗的电能为48J；当只闭合开关S、S1，变阻器的滑片调至b端时，电流表的示数为0.3A；当只闭合S、S2，变阻器的滑片P在b端时，若R2消耗的功率为1.8W。下列说法正确的是( )
①电源电压为6V
②定值电阻R1的阻值为10Ω
③当闭合开关S、S1、S2，变阻器的滑片调至a端时，电流表的示数为1.2A
④只闭合S、S2，变阻器的滑片P在b端时，灯泡消耗的功率为1.8W
A. 只有①②正确 B. 只有①③正确 C. 只有①③④正确 D. 只有②③④正确
16. 小明同学靠近平面镜时，他在镜中的像______ 。(选填“变大”、“变小”或“不变”)
17. 一列火车长200m，以72km/h的速度通过一座长1km的铁路桥，求需要多长时间。
18. 如图所示，密封容器中盛有部分水，现将容器倒置过来，这时水对容器底部的压力将______ (选填“变大”、“变小”或“不变”)。
19. 小明同学家安装的电子式电能表的表盘上标有“3000imp/(kW⋅h)”字样，将某用电器单独接在该表上工作1min，电能表指示灯闪烁了15次，该用电器的实际功率是______ W。
20. 发光点S发出光线经平面镜反射后，反射光线经过A点，请完成光路图．
21. 在图中，画出动力F的力臂L。
22. 在探究凸透镜成像规律的实验中：
(1)如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，由图可知该凸透镜的焦距f= ______ cm；
(2)如图乙所示，小明把蜡烛固定在15cm刻度线位置，透镜固定在50cm刻度线位置。先将烛焰、透镜、光屏三者的中心调整到______ 处，然后光屏应在______ (选填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内移动才能得到清晰的实像，______ (填光学仪器)就是利用这一成像规律工作的。实验中光屏上得到烛焰清晰的像时，一只飞蛾飞到了凸透镜上，此时光屏上______ ；
A.会有飞蛾的像
B.只有蜡烛一半的像
C.蜡烛的像完整但暗了一些
(3)图乙中，保持蜡烛和光屏位置不动，适当向______ (选填“左”或“右”)移动凸透镜，光屏上可以再次得到清晰的像；
(4)图乙中，保持蜡烛和凸透镜位置不动，换成焦距更小的凸透镜，适当向______ (选填“左”或“右”)移动光屏可以再次得到清晰的像。
23. 小艾同学按如图所示步骤，进行探究“浮力大小与哪些因素有关”的实验。
(1)如图A所示，物体的重力为______ N；
(2)通过比较步骤A、B、C、D，可以得出结论；同种液体中，物体受到的浮力大小与______ 有关；
(3)通过比较步骤A、B、E，______ (选填“可以”或“不可以”)得出浮力大小与液体密度有关；
(4)仔细分析实验数据知物体体积为______ cm3；图E中弹簧测力计示数是______ N。(ρ酒精=0.8g/cm3)
24. 在“伏安法”测量定值电阻Rx(阻值约10Ω左右)阻值的实验中：
(1)根据图甲连接图乙所示的实物图，要求：滑片P向右滑动时电流表示数变大，连线不能交叉；
(2)连接电路时，开关S应______ (选填“闭合”或“断开”)，滑动变阻器的滑片P应置于最______ 端(选填“左”或“右”)；
(3)闭合开关S，发现电流表指针不动，电压表示数几乎等于电源电压，故障可能是______ ；
(4)排除故障后，当电流表的示数为0.2A时，电压表的示数如图丙所示，待测电阻Rx= ______ Ω；
(5)小明同学查阅资料了解到，电流表的电阻虽然很小但并不为零，电压表的电阻虽然很大，但并不是无穷大。若考虑电流表和电压表的电阻，根据图甲测得Rx的阻值比真实值______ (选填“偏大”或“偏小”)。他设计了图丁所示的电路进行测量可消除这个影响，R0为已知阻值的定值电阻。实验步骤如下：
①闭合开关S1，S2，移动滑动变阻器滑片至适当位置，读出电压表的示数U1和电流表的示数I1，此时U1和I1的比值表示的含义是______ ；
②断开开关S2，移动滑动变阻器滑片至适当位置，读出电压表的示数U2和电流表的示数I2；
③待测电阻Rx= ______ 。(用测得的物理量和已知的物理量表示)
25. 利用燃烧酒精给水加热，使质量为2kg的水温度升高30℃，已知q酒精=3.0×107J/kg，c水=4.2×103J/(kg⋅℃)，求：
(1)水吸收的热量是多少焦？
(2)若完全燃烧酒精产生的热量只有75%被水吸收，则需要完全燃烧多少kg的酒精？
26. 如图所示，工人师傅用滑轮组将重3000N的物体M以0.4m/s的速度，沿水平地面匀速向前拉动4m，拉力F为400N，物体M与地面间的滑动摩擦力是物重的0.2倍，求：
(1)物体M与地面间的滑动摩擦力大小；
(2)该滑轮组的机械效率；
(3)拉力F做功的功率。
27. 小明同学设计了一款用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大。模型电路如图甲所示，电源电压不变，弹簧电阻恒为1Ω，R0=4Ω，其余部分电阻不计，电流表量程为0～0.6A，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比，滑片P左端固定在拉杆上，弹簧处于原长时滑片P位于a端。闭合开关，弹簧处于原长状态时，R0消耗的功率为0.16W。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。求：
(1)电源电压是多少？
(2)弹簧的伸长量ΔL与所受拉力F之间的关系如图乙所示，当电流表示数最大时显示的拉力多大？
(3)若去掉电流表，用一只电压表(量程0～3V)与R0并联，利用电压表的示数来显示拉力的大小，电压表所能显示的最大拉力是多少？
答案和解析
1.【答案】C
【解析】解：A、人步行的速度大约是1.2m/s，故A错误；
B、人体感觉温暖又舒适的房间温度大约23℃，故B错误；
C、中学生的质量约为50kg，故C正确；
D、中学生身高大约160cm=1.6m，故D错误。
故选：C。
首先对题目中涉及的物理量有个初步的了解，对于选项中的数据，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理与社会生活联系紧密，多了解一些生活中常见物理量的数值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
2.【答案】D
【解析】解：A、杯弓蛇影是弓在液面形成的倒影，利用了光的反射，故A错误；
B、用镜子观察牙齿利用光的反射，故B错误；
C、林间光柱利用“光是沿直线传播”，故C错误；
D、水中折笔说明在水面发生偏折，属于光的折射，故D正确。
故选：D。
光的折射是光从一种介质斜射入另一种介质发生偏折的现象，分析各个选项即可判断。
本题考查光的折射及其应用，掌握光在同一种介质中沿直线传播、光的反射和光的折射规律是解答本题的关键。
3.【答案】D
【解析】解：动能转化为重力势能，必然是动能减小而重力势能增大；
A、热气球匀速下降，其质量不变、速度不变，所以动能不变，高度降低，重力势能减小，所以不是动能转化为重力势能，故A错误；
B、拉弓射箭时，弓的弹性形变程度逐渐减小，弹性势能减小；箭由静止变为运动，动能增大，所以是弹性势能转化为动能，故B错误；
C、渔网散开落下，渔网的质量不变，高度变小，重力势能变小，速度变大，动能变大，是重力势能转化为动能，故C错误；
D、滑板车滑上坡顶，滑板车的质量不变、高度增大，重力势能增大，速度减小，动能减小，是动能转化为重力势能，故D正确；
故选：D。
动能转化为重力势能，必然是动能是逐渐减少的，重力势能是逐渐增加的。物体质量不变时，动能的变化体现在速度的变化上，重力势能的变化体现在高度的变化上。
在做能量的转化这种题时，我们要注意分析哪种能量增加了，哪种能量减少，因为总是减少的这种能量转化为增加的那种能量。
4.【答案】A
【解析】解：A、公路旁安装隔音墙是为了在传播过程中减弱噪声，故A正确；
B、利用B超检查身体是应用了声波能传递信息，故B错误；
C、因为每个人的声带结构不同，所以可以“闻其声而知其人”，主要根据声音的音色来判断的，故C错误；
D、太空中没有空气，真空不能传声，因此两名宇航员在太空中不能直接对话，太空中的宇航员能对话是靠电磁波，故D错误。
故选：A。
(1)防治噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱；
(2)声波可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B超”等；声波能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等；
(3)音色反映的是声音的品质与特色，它跟发声体的材料和结构有关；
(4)声音的传播需要介质，真空不能够传声。
本题考查了声音的相关知识，内容比较简单，属于基础知识的考查。
5.【答案】A
【解析】解：由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，
由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；
由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，
综上结合选项图可知，只有A图符合题意。
故选：A。
根据题意可知，通过手机扫码和投币都可以启动电动机完成自动售货，说明开关S1和开关S2可以独立工作、互不影响即为并联，
再由照明灯泡与电动机工作时互不影响可知电动机与照明灯并联，且照明灯泡只由光控开关控制，据此分析进行解答。
本题考查了串、并联电路的设计，知道串联电路中各元件间相互影响，并联电路中各支路间互不影响。
6.【答案】D
【解析】解：A、探究质量与体积的关系，即同种物质的质量和体积是成正比的，其比值就是密度，故A正确；
B、为了研究物体运动的快慢，我们引出了速度，故B正确；
C、为了方便的描述压力的作用效果，我们引入了压强的定义，故C正确；
D、为了研究不同物质的吸热能力，我们引入了比热容的定义，故D错误；
故选：D。
据密度、速度、压强和比热容的知识，逐个选项依次分析即可判断。
理解密度、速度、压强等知识点的相关知识是解决该题的关键。
7.【答案】B
【解析】解：
A、冰比水感觉更冷，是因为冰的温度比水的温度低；影响物体内能大小的因素有质量、温度、状态等，因为不知道冰和水的质量关系，所以不能比较它们的内能大小，故A错误；
B、物体的温度升高时，其内能一定增加，可能是吸收了热量，也可能是外界对物体做了功，故B正确；
C、热量是一个过程量，不能说物体“含有”热量；青少年不宜大量食用巧克力，是因为在质量相同时巧克力提供的能量更多，容易导致肥胖，故C错误；
D、冰是晶体，熔化时要吸收热量，其内能增大，但温度不变，故D错误。
故选：B。
(1)温度是表示物体冷热程度的物理量；影响物体内能大小的因素有质量、温度、状态等；
(2)改变物体内能的两种方式：做功和热传递；
(3)热量是一个过程量，不能说含有多少热量，只能说吸收热量或放出热量；
(4)晶体熔化时吸收热量，其内能增大，但温度不变。
本题主要考查了内能、温度与热量之间的关系，是一道综合题。
8.【答案】D
【解析】解：A.物体M和N一起向右做匀速直线运动，M相对于N没有发生相对运动、也没有相对运动的趋势，所以MN间没有摩擦力，故A错误；
B、物体M对N的压力和N对它的支持力作用在不同物体上，因而不是平衡力，故B错误；
C、地面对物体BN支持力等于物体M和N的重力之和，大于物体N的重力，所以物体N受到的重力和地面对它的支持力不是一对平衡力，故C错误；
D、因增大拉力时物体N对地面的压力和接触面的粗糙程度不变，所以物体N与地面间的摩擦力不变，故D正确。
故选：D。
(1)摩擦力产生的条件有：两物体相互接触且接触面粗糙、有正压力、有相对运动或相对运动的趋势；
(2)二力平衡的条件是：作用在同一物体上、大小相等、方向相反、作用在同一直线上；
(3)滑动摩擦力的大小只与压力的大小和接触面的粗糙程度有关，与其它因素无关。
本题考查了学生对摩擦力产生的条件和二力平衡条件、影响滑动摩擦力大小因素，是一道较为简单的力学综合题。
9.【答案】C
【解析】解：根据题意可知，磁异探测器工作原理是电磁感应现象；
A、图中演示的是磁体同名磁极相互排斥，故A错误；
B、图示为电动机的原理图，其工作原理是通电导体在磁场中受力运动，故B错误；
C、在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故C正确；
D、图示为电磁铁，其原理是电流磁效应，故D错误。
故选：C。
电子设备最终将信号转换为变化的电流，其工作原理属于电磁感应现象；分析下面四幅图，找出符合题意的选项即可。
解答本题的关键要能从题意中分析出该装置为电磁感应现象，难度不大。
10.【答案】B
【解析】解：由图像甲可知，物体做匀速直线运动，速度大小为v甲=s甲t甲=4m2s=2m/s；
由图像乙可知，物体的速度保持不变，即物体做匀速直线运动，速度大小为v乙=4m/s；
因为两次都是匀速直线运动，根据二力平衡条件可知，推力都等于摩擦力，物体对地面的压力不变，接触面的粗糙程度不变，则物体受到的摩擦力不变，故受到的水平推力为：F1=F2；
已知v甲
(1)根据图像确定物体两次的运动状态，然后根据其运动状态得出推力和摩擦力的关系，再根据摩擦力大小的影响因素得出两次受到的摩擦力大小，进而得出两次推力的大小关系；
(2)利用由P=Wt=Fst=Fv比较其功率关系。
此题考查了学生对图像问题的分析能力，能从图像中得出相关的信息，然后结合二力平衡条件和功率的计算公式进行计算求解，是中考的热点考题。
11.【答案】B
【解析】解：①轮船从大海驶入大河，轮船自身的重力不变，都漂浮在水中，漂浮时受到的浮力都等于自身的重力，所以静止时受到的浮力相等，故①正确；
②通过拍打窗帘清除它上面的浮灰，窗帘运动时，浮尘由于惯性将保持静止状态，脱离窗帘，是利用惯性，惯性是一种性质，不能说受到惯性的作用，故②错误；
③高台跳水运动员在空中下落的过程中，质量不变，速度变大，所以动能变大，故③正确；
④当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，空气开关并不会断开，空气开关是在电路中的电流过大时断开，故④错误。
故选：B。
(1)物体漂浮时，所受浮力等于本身的重力。
(2)一切物体都具有保持原来运动状态不变的性质，叫惯性，惯性不是力。
(3)动能大小的影响因素：质量、运动速度。
(4)当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全。
本题考查了物体的浮沉条件、惯性、影响动能大小的因素、安全用电的理解和应用，综合性强，但难度不大。
12.【答案】B
【解析】解：①.由题意可知，两个小球排开液体的质量相同，
由阿基米德原理F浮=G排=m排g可知，两个小球受到的浮力相等，故①正确；
②.由题意可知，两个相同的容器中盛有高度相同的不同液体，
由图可知，放入小球后，甲容器内液面较高，则两小球排开液体的体积关系为V排A>V排B，
由F浮=ρ液gV排的变形式ρ液=F浮gV排可知，两液体的密度关系为ρ甲<ρ乙，即甲容器中液体的密度小于乙容器中液体的密度，故②错误；
③.因物体漂浮或悬浮时受到的浮力和自身的重力相等，
所以，由两个小球受到的浮力相等可知，两小球的重力相等，
因两个相同的容器中盛有高度相同的不同液体，即两液体的体积相等，
所以，由m=ρV可知，两液体的质量关系为m甲
④.放入小球后，液体对容器底的压力F′=G总′=(m液+m球)g，则乙容器底部受到的液体压力较大，
由p=FS可知，乙容器中液体对容器底的压强较大，故④错误。
故选：B。
(1)由题意可知，两个小球排开液体的质量相同，根据阿基米德原理F浮=G排=m排g比较两个小球受到的浮力关系；
(2)由题意可知，两个相同的容器中盛有高度相同的不同液体，根据图示可知放入小球后甲容器内液面较高，则甲中A球排开液体的体积较大，根据F浮=ρ液gV排的变形式ρ液=F浮gV排比较两液体的密度关系；
(3)物体漂浮或悬浮时受到的浮力和自身的重力相等，根据两个小球受到的浮力相等可知重力关系，两个相同的容器中盛有高度相同的不同液体，即两液体的体积相等，根据m=ρV比较两液体的质量关系，放入小球后容器对桌面的压力等于容器、液体、小球的总重力之和，据此比较两容器对桌面的压力关系；
(4)放入小球后，液体对容器底的压力等于小球和液体的重力之和，据此比较两容器底部受到的液体压力关系，利用p=FS比较两容器中液体对容器底的压强关系。
本题考查了阿基米德原理和密度公式、压强公式的综合应用等，知道小球漂浮或悬浮时圆柱形容器底部受到的液体压力等于液体和小球的总重力是关键。
13.【答案】B
【解析】解：①由图可知，该物质的熔点是50℃，在50℃时该物质可能是固态、可能是液体、可能是固液共存状态，故①错误；
②由图可知，熔化过程用了14min−4min=10min，故②正确；
③物质熔化后质量不变，加热热源不变，由图可知，物质液态时升温比固态时升温慢，由Q吸=cm(t−t 0)可知：该物质固态时的比热容比液态时要小，故③正确；
④该物体在B、C两点时的温度相同，处于熔化阶段，该物质不断吸收热量，温度不变，但内能增加，故④错误。
故选：B。
(1)晶体处于熔点温度时可能是固态、可能是液体、可能是固液共存状态；
(2)从开始熔化到完全熔化完则为晶体的熔化时间；
(3)根据Q吸=cm(t−t 0)可知：在吸收的热量和时间一定时，物体的温度变化值越大，比热容就越小；
(4)晶体熔化过程中吸收热量，温度不变。
此题主要考查了学生对比热容和晶体熔化图象的分析，能够通过图象判断晶体或非晶体，同时会判断晶体的熔点和熔化过程所用的时间。
14.【答案】C
【解析】解：①S=20cm2=0.002m2；V=Sh=1m×0.002m2=0.002m3；
物体N的密度为：ρ=mV=4kg0.002m3=2×103kg/m3；
②水槽中无水时，物体N下端与水槽的底部恰好接触且压力为零，此时压力传感器的示数也为零，此时杠杆处于平衡状态，根据杠杆的平衡条件可知：
m1g×AO=m2g×BO，则：m1=m2×BOAO=4kg×4=16kg；
M的重力为：G1=m1g=16kg×10N/kg=160N；
③④、当压力传感器的示数为40N时，则A端受到的拉力为：FA=G1−F=160N−40N=120N；
根据杠杆的平衡条件可知：FA×AO=FB×BO，则B端受到的拉力为：FB=FA×AOBO=120N×14=30N；
N的重力为：G2=m2g=4kg×10N/kg=40N；
N浸入水中，受到竖直向上的拉力和浮力、竖直向下的重力，则浮力为：F浮=G2−FB=40N−30N=10N；
根据阿基米德原理可知，N排开的水的体积为：V排=F浮ρ水g=10N1.0×103kg/m3×10N/kg=10−3m3；
则N浸入水中的深度即水的深度为：h=V1S=10−3m30.002m2=0.5m，故③错误，④正确。
故选：C。
(1)根据N的高度、横截面积可以求出N的体积，然后根据密度公式求出N的密度；
(2)根据杠杆的平衡条件求出M的重力；
(3)根据G=mg求出M的重力，根据压力传感器的示数求出M对A端的拉力；根据杠杆的平衡条件求出B端受到的拉力，根据拉力大小与N的重力求出浮力的大小，根据阿基米德原理求出深度。
本题考查了阿基米德原理的应用、杠杆的平衡条件的应用、重力和密度的计算，考查的知识点较多，熟练应用公式是解题的关键。
15.【答案】C
【解析】解：①由图甲可知，当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联，；
此时灯泡的电功率：PL=Wt=48J10s=4.8W，
根据P=UI结合图乙可知，此时灯泡两端的电压为6V，通过灯泡的电流为0.8A，
根据并联电路的电压特点可知，电源电压：U=UL=6V，故①正确；
②当只闭合开关S、S1，变阻器的滑片调至b端时，R1与R2串联，而且R2接入电路的阻值最大，此时电路中的电流为0.3A，
由I=UR可知，此时电路中的总电阻：R=UI=6V0.3A=20Ω，
根据串联电路的电阻特点可知，R1的阻值：R1=R−R2=20Ω−5Ω=15Ω，故②错误；
③当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联，电流表测量干路的总电流，
通过R1的电流：I1=UR1=6V15Ω=0.4A，
根据并联电路的电流特点可知，干路的总电流：I总=I1+IL=0.4A+0.8A=1.2A，即电流表示数为1.2A，故③正确；
④当只闭合S、S2，变阻器的滑片P在b端时，R2与灯泡串联，而且R2接入电路的阻值最大，
由P=I2R可知，通过R2的电流：I2= P2R2= 1.8W5Ω=0.6A，
根据串联电路的电流特点可知，此时通过灯泡的电流：IL′=I2=0.6A，
由图乙可知，此时灯泡两端的电压：UL′=3V，
灯泡消耗的功率：PL′=UL′IL′=3V×0.6A=1.8W，故④正确；
综合以上分析可知，①③④正确、②错误。
故选：C。
(1)由图甲可知，当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联；根据P=Wt求出灯泡的电功率，根据图乙可知灯泡两端的电压和通过灯泡的电流；根据并联电路的电压特点可知电源电压；
(2)当只闭合开关S、S1，变阻器的滑片调至b端时，R1与R2串联，根据欧姆定律求出电路中的总电阻，根据串联电路的电阻特点求出定值电阻R1的阻值；
(3)当闭合开关S、S1、S2，变阻器的滑片调至a端时，R1与L并联；根据欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路的电流，即电流表的示数；
(4)当只闭合S、S2，变阻器的滑片P在b端时，R2与灯泡串联；根据P=I2R求出通过R2的电流，根据串联电路的电流特点可知通过灯泡的电流，由图乙可知灯泡两端的电压，根据P=UI求出灯泡消耗的功率。
本题考查串并联电路的特点、电功率公式以及欧姆定律的灵活运用，题目有一定的难度。
16.【答案】不变
【解析】解：平面镜成的像的大小跟物体的大小有关，小明同学靠近平面镜时，他在镜中的像不变。
故答案为：不变。
物体在平面镜中成虚像，物像大小相等。
本题主要考查的是平面镜成像特点的应用。
17.【答案】解：需要的时间为t=sv=1km+200×10−3km72km/h=160h=60s
答：需要的时间为60s。
【解析】根据速度公式求出行驶的时间。
本题考查了学生对速度公式的掌握和运用，难度不大，属于基础知识。
18.【答案】变大
【解析】解：正放时，液体对容器底的压力，
F1=p1s1=ρgh1s1
F2=p2s2=ρgh2s2>G，
则F1
对于这种上下口不一样大的容器，可以通过比较对容器底的压力与液体重的大小关系，得出倒置前后对容器底的产生的压力大小关系。
上口大、下口小的容器，液体对容器底的压力小于所装液体重；上口小、下口大的容器，液体对容器底的压力大于所装液体重；圆柱形、长方体或正方体直壁容器，液体对容器底的压力等于所装液体重。
19.【答案】300
【解析】解：
“3000imp/(kW⋅h)”表示电路中用电器每消耗1kW⋅h的电能，指示灯闪烁3000次。
当指示灯闪烁15次时，该用电器消耗的电能：
W=153000kW⋅h=0.005kW⋅h，
t=1min=160h，
则该用电器的实际功率：
P=Wt=0.005kW⋅h160h=0.3kW=300W。
故答案为：3000。
3000imp/(kW⋅h)的含义是：电路中用电器每消耗1kW⋅h的电能，指示灯闪烁3000次；可求指示灯闪烁15次时用电器消耗的电能；知道正常工作时间，利用P=Wt求用电器的实际功率。
本题考查了消耗电能和电功率的计算，理解电能表相关参数的意义是关键。
20.【答案】解：过镜面作出点S的对称点S′，即为点光源S在平面镜中的像，连接S′A与镜面交于O点，即为入射点(反射点)，连接SO就得到入射光线，连接AO即为反射光线，如下图所示：
【解析】根据平面镜成像的特点知，反射光线好像是由像点发出的，由物与像关于镜面对称，作出像点后，连接S′A，与镜面的交点为入射点，再完成光路．
本题利用了平面镜成像特点完成光路．物与像关于镜面对称．本题还可以作出A点的像A′，连接SA′与镜面交于O点，从而确定入射光线和入射点，连接OA，OS画出反射光线和入射光线即可．
21.【答案】解：杠杆能绕O点转动，即O为支点，过O点向动力F作用线作垂线段，即为其力臂L，如图所示：
【解析】已知支点O和动力F，先画出动力的作用线，然后过支点向动力作用线作垂线段就得到动力臂L。
本题考查了力臂的画法，注意力臂为支点到力的作用线的距离，为一垂线段，不是直线。
22.【答案】15.0 同一高度 Ⅱ 照相机 C 左 左
【解析】解：(1)光屏上最小、最亮的光斑是凸透镜的焦点，焦点到光心的距离是焦距，由图可知该凸透镜的焦距为：
f=60.0cm−45.0cm=15.0cm；
(2)实验前，先将烛焰、透镜、光屏三者的中心调整到同一高度，使蜡烛火焰像成在光屏的中央，便于观察；
如图乙所示，蜡烛固定在15cm刻度线位置，透镜固定在50cm刻度线位置，物距为u=50cm−15cm=35cm>2f，
根据凸透镜成像特点可知，此时像距f
飞蛾飞到了凸透镜上，透过凸透镜的光线减少，蜡烛的像亮度会暗一些，但像仍然是完整的，同时飞蛾所成的是虚像，不能出现在光屏上，故C符合题意，AB不符合题意；
故选：C；
(3)根据折射时光路的可逆性可知，保持蜡烛和光屏位置不动，适当向左移动凸透镜，使物距等于原来的像距，像距等于原来的物距，光屏上可以再次得到清晰的像；
(4)保持蜡烛和凸透镜位置不动，换成焦距更小、折射能力更强的凸透镜，所成的像向左移动，则需要适当向左移动光屏可以再次得到清晰的像。
故答案为：(1)15.0；(2)同一高度；Ⅱ；照相机；C；(3)左；(4)左。
(1)平行于主光轴的光会聚于主光轴上一点，这一点叫焦点，焦点到光心的距离叫焦距，读数时估读到分度值的下一位；
(2)为了使像成在光屏中央，应将烛焰、透镜、光屏三者的中心调整到同一高度处；
根据u>2f，f
(3)在光的折射中，光路是可逆的；
(4)凸透镜焦距越小对光的偏折能力越强，像距越小。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
23.【答案】4 排开液体的体积 不可以 100 3.2
【解析】解：(1)弹簧测力计的分度值为0.2N，则其示数为4N；
(2)分析实验步骤A、B、C、D随着物体排开液体的体积增大，所受浮力也增大，可以得出结论：液体密度一定，物体排开液体的体积越大，浮力越大；
(3)为了探究浮力大小与液体密度的关系，应该控制排开液体的体积相同，而液体的密度不同，而A、B、E排开液体的体积和液体的密度都不同，所以不可以得出浮力大小与液体密度有关；
(4)根据称量法知，物体浸没在水中时受到的浮力：
F浮=G−FD=4N−3N=1N；
由阿基米德原理F浮=ρ液gV排知物体的体积为：
V=V排=F浮ρ水g=1N1.0×103kg/m3×10N/kg=1×10−4m3=100cm3；
物体浸没在酒精中的浮力为：F浮′=ρ酒精gV排=0.8×103kg/m3×10N/kg×1×10−4m3=0.8N，
根据称量法知，物体浸没在酒精中时弹簧测力计的示数为：FE=G−F浮′=4N−0.8N=3.2N。
故答案为：(1)4；(2)排开液体的体积；(3)不可以；(4)100；3.2。
(1)认清弹簧测力计的分度值，根据指针对应的刻度读数；
(2)(3)根据控制变量法，找出不变的量和变化的量，确定浮力大小与变化量之间的关系；
(4)根据弹簧测力计的分度值读出物体的重力，由称重法算出物体完全浸没时的浮力，由阿基米德原理算出物体的体积；
根据阿基米德原理求出物体浸没在酒精中的浮力，根据称重法求出弹簧测力计的示数。
熟练应用控制变量法、分析清楚图示情景是正确解题的关键。
24.【答案】断开 左 电阻断路 9 偏小 定值电阻R0和电流表串联后的总电阻 U2I2−U1I1
【解析】解(1)由图甲可知，电压表与待测电阻并联，电源电压为3V，所以电压表选用小量程；滑片P向右滑动时电流表示数变大，应把开关右侧接线柱与滑动变阻器的右下接线柱连接，如图所示：
(2)为保护电路，连接电路时开关要断开；在开关闭合前，滑动变阻器的阻值要调到最大，即滑片P应置于最左端。
(3)闭合开关S，电流表指针不动，电路可能是断路，电压表示数几乎等于电源电压，说明电压表与电源两极没有断路，则原因是待测电阻Rx断路。
(4)由图丙可知，电压表示为1.8V，电路电流为0.2A，则待测电阻的阻值为RR=UI=1.8V0.2A=9Ω；
(5)如图甲，若考虑电流表和电压表的电阻，电流表测量的是待测电阻和电压表的总电流，所测电流偏大，根据公R=UI可知，测得Rx的阻值比真实值偏小。
闭合开关S1、S2，Rx被短路，电压表测量的是定值电阻R0和电流表串联后的总电压，电流表测量的是串联电路的电流，则电压表的示数U1和电流表的示数I1的比值是定值电阻R0和电流表串联后的总电阻，则R0+R电流表=U1I1
断开开关S2，电压表测量的是Rx、R0及电流表的总电压，移动滑动变阻器滑片至适当位置，读出电压表的示数U2和电流表的示数I2；则Rx+R0+R电流表=U2I2
待测电阻的阻值为Rx=U2I2−U1I1
故答案为：(1)如图所示；(2)断开；左；(3)Rx断路；(4)9 (5)偏小；①定值电阻R0和电流表串联后的总电阻；③U2I2−U1I1。
(1)根据电源电压为3V确定电压表选用小量程与电阻并联，根据电路图，各元件一一对应；
(2)为保护电路，连接电路时开关要断开；在开关闭合前，滑动变阻器的阻值要调到最大，即滑片P应置于最左端。
(3)在开关闭合之前，为保护电路，滑动变阻器的滑片P应滑至阻值最大处；闭合开关S后，电流表的示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的Rx之外的电路是完好的，则与电压表并联的Rx断路了；。
(4)根据电表选用的量程确定分度值读数，由欧姆定律求出电阻Rx；
(5)根据欧姆定律分析电阻值与真实值的大小关系；经分析，②电压表测电流表和定值电阻的总电压，由欧姆定律可得出电流表和定值电阻的总电阻；
为消除电流表内阻对测量的影响，断开S2，此时电压表测待测电阻和定值电阻及电流表的总电压，由欧姆定律，可求了测待测电阻和定值电阻及电流表的串联的总电阻，两电阻相减即可得出待测电阻大小。
本题是伏安法测电阻的实验，考查了电路故障分析、电流表读数、实验数据分析等问题，这些都是电学实验的基础，也是重点，应熟练掌握。
25.【答案】解：(1)水吸收的热量：Q吸=c水mΔt=4.2×103J/(kg⋅℃)×2kg×30℃=2.52×105J；
(2)若完全燃烧酒精产生的热量只有75%被水吸收，则酒精完全燃烧放出的热量为：
Q′放=Q吸η=2.52×105J75%=3.36×105J；
由Q放=mq得，需要酒精的质量：m酒精=Q′放q酒精=3.36×105J3.0×107J/kg=0.0112kg。
答：(1)水吸收的热量是2.52×105J；
(2)若完全燃烧酒精产生的热量只有75%被水吸收，则需要完全燃烧0.0112kg的酒精。
【解析】(1)根据Q吸=cmΔt可求得水吸收的热量；
(2)利用效率可以求出酒精完全燃烧放出的热量；已知酒精的热值，利用公式m=Q放q得到酒精的质量。
此题考查了吸热公式、燃料完全燃烧放热公式、效率公式的应用，是热现象中重要的热量计算考查方式。
26.【答案】解：(1)由题知，物体M与地面间的滑动摩擦力大小是物体M重力的0.2倍，
所以滑动摩擦力的大小为：f=0.2G=0.2×3000N=600N；
(2)由图可知n=2，该滑轮组的机械效率：
η=W有W总=fsF×ns=fnF=600N2×400N×100%=75%；
(3)绳子自由端的速度：
v=2v物=2×0.4m/s=0.8m/s；
则拉力F做功的功率：
P=Wt=Fst=Fv=400N×0.8m/s=320W。
答：(1)物体M与地面间的滑动摩擦力大小是600N；
(2)该滑轮组的机械效率是75%；
(3)拉力F做功的功率是320W。
【解析】(1)已知物体M与地面间的滑动摩擦力是物重的0.2倍，据此可求出滑动摩擦力的大小；
(2)由图可知，动滑轮上绳子的股数n=2，使用滑轮组水平拉动物体时，有用功为克服物体与地面间摩擦力做的功，总功为拉力做的功，根据η=W有W总=fsF×ns=fnF计算该滑轮组的机械效率；
(3)根据v=nv物求出绳子自由端的速度，然后根据P=Wt=Fv计算拉力的功率。
本题考查了使用水平滑轮组时机械效率以及功率的计算，关键是理解有用功的含义和对动滑轮上绳子段数的判断。
27.【答案】解：(1)闭合开关，电路为串联电路，电流表测量电路中的电流。
弹簧处于原长状态时，R0消耗的功率为0.16W，由P=I2R可知，
电路中的电流为：
I= P0R0= 0.16W4Ω=0.2A，
则电源电压为：
U=R总I=(4Ω+1Ω+25Ω)×0.2A=6V；
(2)当电流表示数最大为0.6A时，根据公式I=UR可知，电路的总电阻R总′=UI大=6V0.6A=10Ω，
此时电阻丝接入电路中的电阻RPb=R总′−R0−R弹簧=10Ω−4Ω−1Ω=5Ω，
弹簧的伸长量ΔL=L−RpbRabL=10cm−5Ω25Ω×10cm=8cm，
由乙图知拉力F=400N；
(3)当拉力增大时，电阻丝的阻值减小，根据串联分压原理可知，电阻丝两端电压减小，根据串联电路电压规律可知，R0两端电压增大，
因电压表量程0～3V，故电压表最大示数为3V，此时电路中电流最大，
电路中的最大电流为：
I大′=U0R0=3V4Ω=0.75A，
此时电路的总电阻为：
R总″=UI_大′=8Ω，
电阻丝接入电路中的电阻RPb′=R总″−R0−R弹簧=8Ω−4Ω−1Ω=3Ω，
则弹簧的伸长量为：
ΔL′=L−Rpb′RabL=10cm−3Ω25Ω×10cm=8.8cm，
由乙图知拉力F′=440N。
答：(1)电源电压是6V；
(2)当电流表示数最大时显示的拉力为400N；
(3)电压表所能显示的最大拉力是440N。
【解析】(1)根据P=I2R求出电路中的电流，利用电阻的串联和欧姆定律求出电源电压；
(2)当电流表示数最大时，根据I=UR求出电路的总电阻，利用电阻的串联求出此时电阻丝接入的阻值，根据电阻丝阻值与其长度成正比求出电阻丝的长度，利用图乙确定拉力大小；
(3)根据电压表最大量程结合欧姆定律求出电路中最大电流，利用欧姆定律求出此时电路中的总电阻，根据电阻的串联求出电阻丝接入电路的阻值，利用电阻丝阻值与其长度成正比求出电阻丝的长度，根据图乙确定最大拉力。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，正确得出电路的结构和电路中的最大电流以及从图像中获取有用的信息是关键。
相关试卷
2023-2024学年山东省泰安市高新区九年级（上）期末物理试卷（含解析）： 这是一份2023-2024学年山东省泰安市高新区九年级（上）期末物理试卷（含解析），共23页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
2023年山东省泰安市迎春学校中考二模物理试题（含解析）： 这是一份2023年山东省泰安市迎春学校中考二模物理试题（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
2023年山东省泰安市中考物理试卷（含解析）： 这是一份2023年山东省泰安市中考物理试卷（含解析），共27页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
