章末检测

一、选择题

1． 以下说法正确的是             (　　)

A．工序流程图中不可能出现闭合回路

B．程序框图中不可能出现闭合回路

C．在一个程序框图中三种程序结构可以都不出现

D．在一个程序框图中三种程序结构必须都出现

2． 要描述一个工厂某种产品的生产步骤，应用        (　　)

A．程序框图          B．工序流程图

C．知识结构图          D．组织结构图

3． 在下面的图示中，是结构图的为          (　　)

A.

B.

C.

D.

4． 如图是“集合”的知识结构图，如果要加入“子集”，则应该放在   (　　)

A．“集合的概念”的下位

B．“集合的表示”的下位

C．“基本关系”的下位

D．“基本运算”的下位

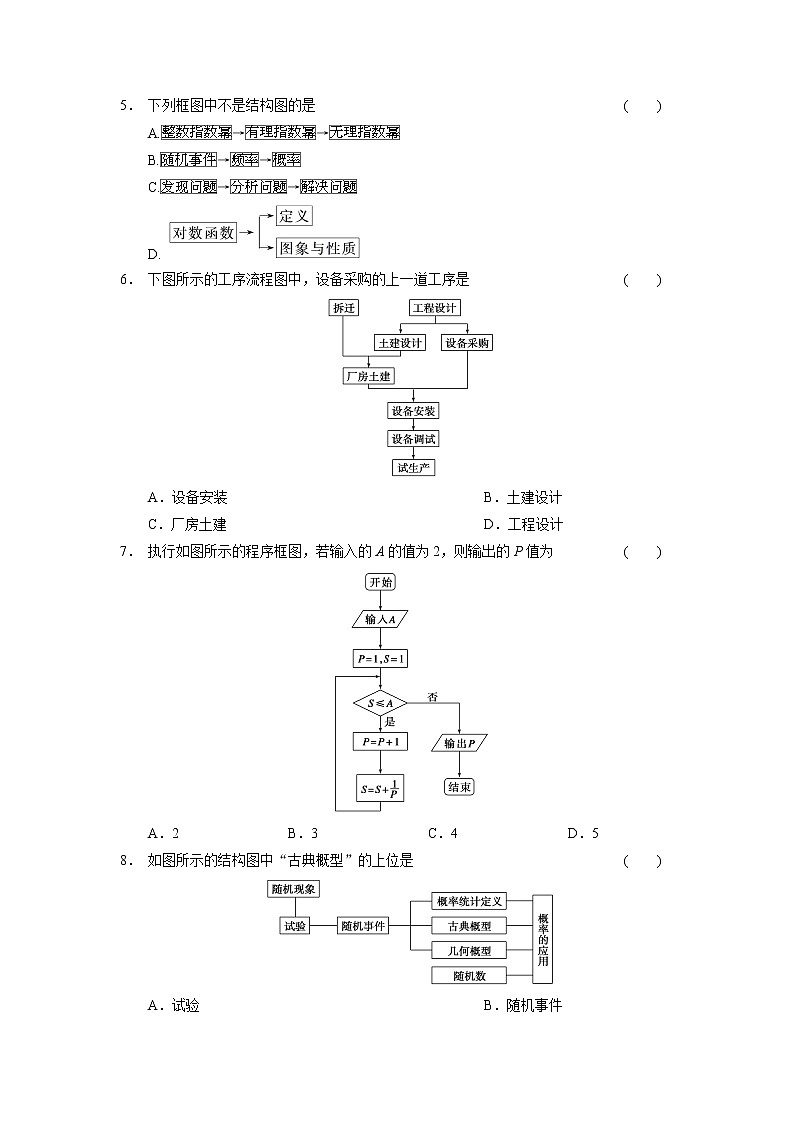

5． 下列框图中不是结构图的是           (　　)

A.→→

B.→→

C.→→

D.

6． 下图所示的工序流程图中，设备采购的上一道工序是      (　　)

A．设备安装           B．土建设计

C．厂房土建           D．工程设计

7． 执行如图所示的程序框图，若输入的A的值为2，则输出的P值为   (　　)

A．2      B．3      C．4      D．5

8． 如图所示的结构图中“古典概型”的上位是        (　　)

A．试验            B．随机事件

C．概率统计定义          D．概率的应用

9． 将x＝2输入以下程序框图，得结果为         (　　)

A．3      B．5      C．8      D．12

10．某成品的组装工序流程图如图所示，箭头上的数字表示组装过程中所需要的时间(小时)，不同车间可同时工作，同一车间不能同时做两种或两种以上的工作，则组装该产品所需要的最短时间是                                                                                                                                                                                                    (　　)

A．11小时          B．13小时

C．15小时          D．17小时

11．某程序框图如图所示，现执行该程序，输入下列函数f(x)＝sin x，f(x)＝cos x，f(x)＝tan x，则可以输出的函数是                                                                                                                                            (　　)

A．f(x)＝sin x

B．f(x)＝cos x

C．f(x)＝tan x

D．三个函数都无法输出

二、填空题

12．如图所示的是某公司的组织结构图，则后勤部的直接领导是________________．

13．按下列程序框图运算：

规定：程序运行到“判断结果是否大于244”为1次运算，若x＝5，则运算进行________次才停止．

14．程序框图(即算法流程图)如图所示，其输出结果是________．

15．某市质量技术监督局计量认证审查流程图如图所示，从图中可知在计量认证审查过程中审查可能不通过的环节有________处．

三、解答题

16．设汽车托运重量为P(kg)的货物时，每千米的费用(单位：元)标准为

y＝

画出行李托运费用的程序框图．

17．试画出选修1－2中“推理与证明”这一部分内容的知识结构图．

18．画出求满足1＋22＋32＋…＋n2>20 000的最小自然数n的程序框图．

19．明天小强要参加班里组织的郊游活动，为了做好参加这次郊游的准备工作，他测算了如下数据：整理床铺、收拾携带物品8分钟，洗脸、刷牙7分钟，煮牛奶15分钟，吃早饭10分钟，查公交线路图9分钟，给出差在外的父亲发手机短信6分钟，走到公共汽车站10分钟，等公共汽车10分钟．小强粗略地算了一下，总共需要75分钟，为了赶上7：50的公共汽车，小强决定6：30起床，不幸的是他一下子睡到7：00！请你帮小强安排一下时间，画出一份郊游出行前时间安排流程图，使他还能来得及参加此次郊游．

20．试用框图描述一元二次不等式ax2＋bx＋c>0 (a>0)的求解过程．

答案

1．A　2．B　3．B  4．C　5．C　6．D　7．C　8．B  9．D　10．A　11．B　12．专家办公室  13．4  14．127  15．3

16．解　程序框图如下：

17．解　知识结构图如图：

18．解　程序框图如下：

19．解　出行前时间安排流程图如图所示．

这样需要50分钟，故可以赶上7：50的公共汽车，并来得及参加此次郊游．

20．解　如下图所示．
