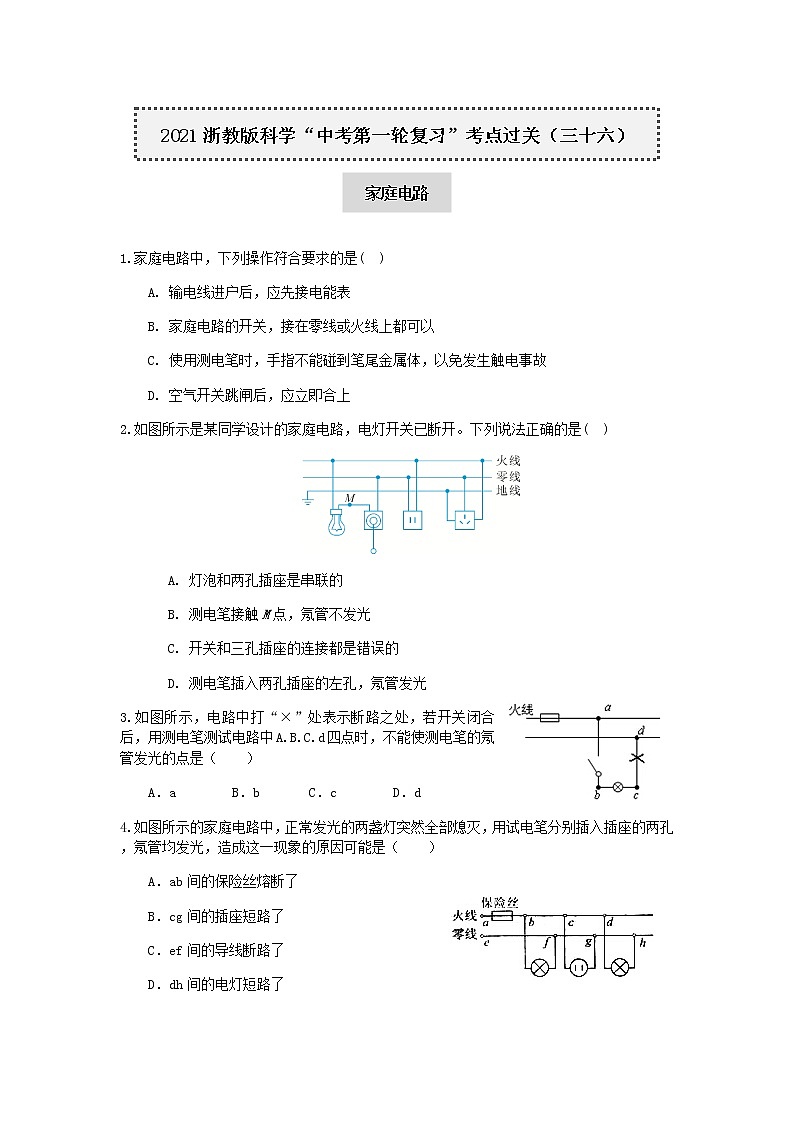

1.家庭电路中，下列操作符合要求的是( )
A. 输电线进户后，应先接电能表
B. 家庭电路的开关，接在零线或火线上都可以
C. 使用测电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D. 空气开关跳闸后，应立即合上
2.如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是( )
A. 灯泡和两孔插座是串联的
B. 测电笔接触M点，氖管不发光
C. 开关和三孔插座的连接都是错误的
D. 测电笔插入两孔插座的左孔，氖管发光
3.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中四点时，不能使测电笔的氖管发光的点是（ ）
a B．b C．c D．d
4.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．ab间的保险丝熔断了
B．cg间的插座短路了
C．ef间的导线断路了
D．dh间的电灯短路了

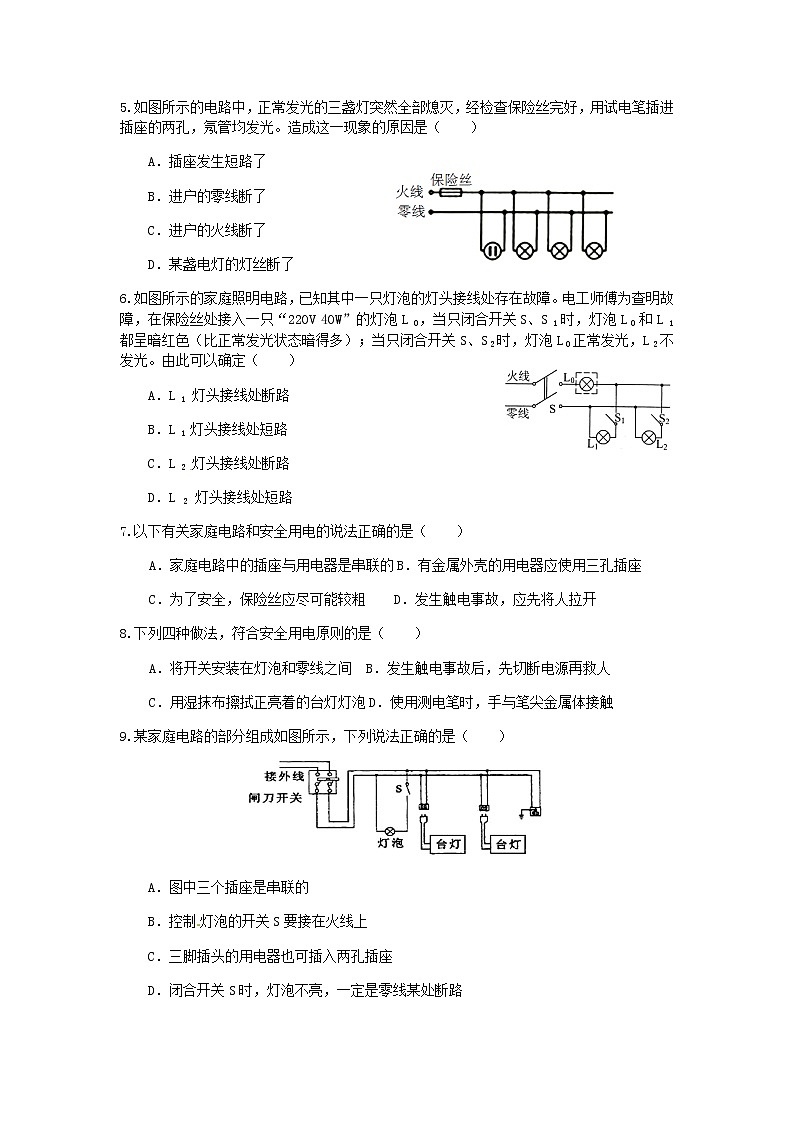

5.如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了
B．进户的零线断了
C．进户的火线断了
D．某盏电灯的灯丝断了
6.如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L 0，当只闭合开关S、S 1 时，灯泡L 0 和L 1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S 2 时，灯泡L 0 正常发光，L 2 不发光。由此可以确定（ ）
A．L 1 灯头接线处断路
B．L 1 灯头接线处短路
C．L 2 灯头接线处断路
D．L 2 灯头接线处短路
7.以下有关家庭电路和安全用电的说法正确的是（ ）
A．家庭电路中的插座与用电器是串联的B．有金属外壳的用电器应使用三孔插座
C．为了安全，保险丝应尽可能较粗 D．发生触电事故，应先将人拉开
8.下列四种做法，符合安全用电原则的是（ ）
A．将开关安装在灯泡和零线之间 B．发生触电事故后，先切断电源再救人
C．用湿抹布擦拭正亮着的台灯灯泡D．使用测电笔时，手与笔尖金属体接触
9.某家庭电路的部分组成如图所示，下列说法正确的是（ ）
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路

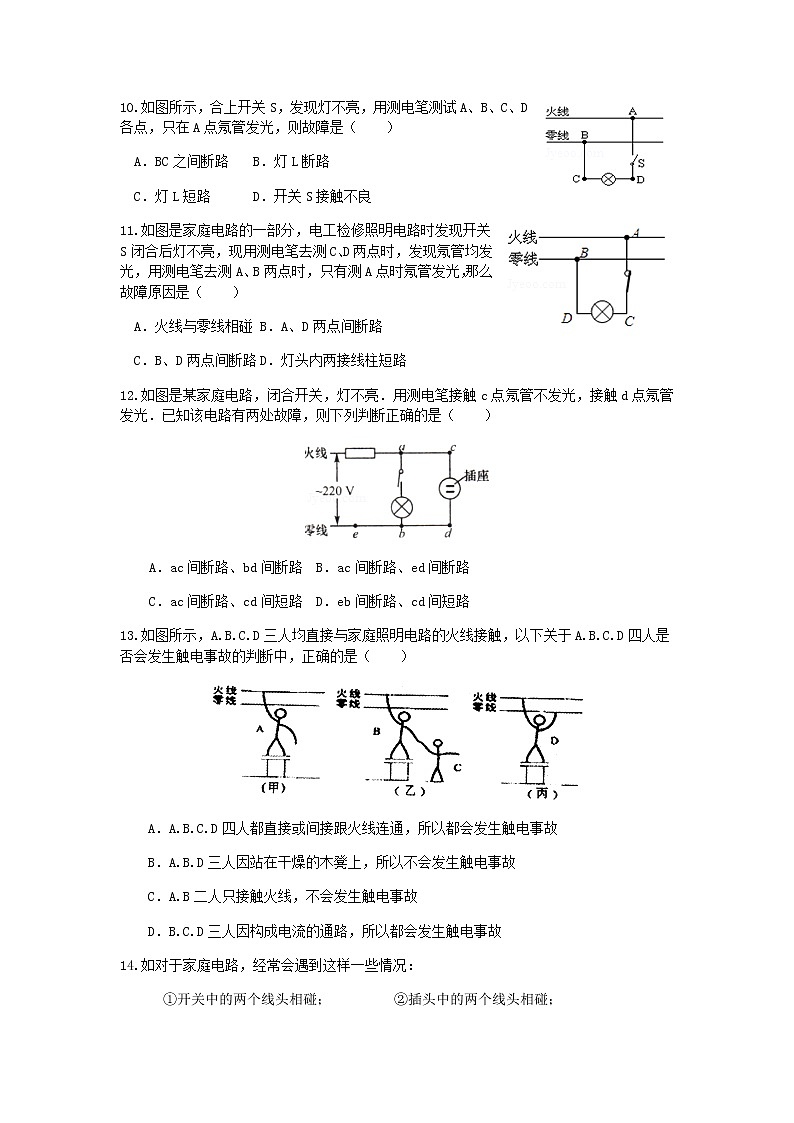

10.如图所示，合上开关S，发现灯不亮，用测电笔测试A、B、C、D各点，只在A点氖管发光，则故障是（ ）
A．BC之间断路 B．灯L断路
C．灯L短路 D．开关S接触不良
11.如图是家庭电路的一部分，电工检修照明电路时发现开关S闭合后灯不亮，现用测电笔去测C、D两点时，发现氖管均发光，用测电笔去测A、B两点时，只有测A点时氖管发光，那么故障原因是（ ）
A．火线与零线相碰B．A、D两点间断路
C．B、D两点间断路D．灯头内两接线柱短路
12.如图是某家庭电路，闭合开关，灯不亮．用测电笔接触c点氖管不发光，接触d点氖管发光．已知该电路有两处故障，则下列判断正确的是（ ）
A．ac间断路、bd间断路B．ac间断路、ed间断路
C．ac间断路、cd间短路D．eb间断路、cd间短路
13.如图所示，三人均直接与家庭照明电路的火线接触，以下关于四人是否会发生触电事故的判断中，正确的是（ ）
A．四人都直接或间接跟火线连通，所以都会发生触电事故
B．A.B.D三人因站在干燥的木凳上，所以不会发生触电事故
C．A.B二人只接触火线，不会发生触电事故
D．B.C.D三人因构成电流的通路，所以都会发生触电事故
14.如对于家庭电路，经常会遇到这样一些情况：
①开关中的两个线头相碰； ②插头中的两个线头相碰；
③电路中增加了大功率的用电器； ④户外输电线绝缘被损坏；
在这些情况中，可能引起熔断器中熔丝熔断的是（ ）
A.②③ B.①② C.①④ D.②④
15.如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则（ ）
人不会触电，因为没有电流通过人体
B．人会触电，因为有较大的电流通过人的左右手和心脏
C．人不会触电，因为人站在干燥的木凳上，流过人体的电流很小
D．人会触电，因为有电流经过人的右手、双脚流入大地
16.如图所示，A、B、C是家用电冰箱三脚插头的三个插脚，关于这三个插脚的说法正确的是( )
A. 三个插脚一样长
B. A、C两插脚分别与电冰箱内部工作电路两端相连
C. 插入插座时，插脚A与火线相接，B与零线相接
D. 插入插座时，电冰箱的金属外壳通过插脚A与大地相连
17.图中有关家庭电路的连接完全正确的是( )
18.现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有一配电系统如图所示。其中各个设备的特征是( )
A. 电能表上可以直接读出应该交的电费
B. 空气开关与保险丝的作用完全相同
C. 三孔插座正中间的插孔应该接三脚插头中间那只脚
D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
19.如图所示家庭用电的一些做法中，符合安全用电原则的是( )
20.电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是( )
A. 甲站在绝缘凳上同时接触火线和零线
B. 乙站在绝缘凳上仅接触火线
C. 丙站在地上仅接触火线
D. 丁站在地上同时接触火线和零线
21.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备。家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用，漏电保护器中还有试验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形。如图所示，试验电路的连接符合要求的是( )
22.在家庭电路中，电热水器正常工作的电压为 伏，它与家中的空调器是 (填“串联”或“并联”)连接的，家庭中每月的耗电量用 表计量。21
23.如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。
纪*教育网
24.如图所示某同学某次科学实验中使用测电笔时的情况：
（1）图甲测电笔的笔尖A应该是 （填“导体”、“绝缘体”）．在图乙和图丙中，表示正确使用测电笔的图是 ．
（2）若测电笔氖管发光放电时的电流为0.4mA，人体的安全电压为36V，则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态，测电笔内电阻至少需 欧姆（只考虑人体和测电笔的电阻，其他部分电阻忽略不计）
25.请在图所示的照明电路上，按安全用电的原则，将灯泡、拉线开关、三孔插座接入电路。
26.将图中的电路元件连接好，使它们符合安全用电的要求．
27.如图所示，是一个三孔插座（用熔断器保护）的示意图，还有一个由拉线开关控制的白炽电灯，请将它们合理地连入电路中：
28.如图，把带开关的电灯和带保险丝的三口插座接入电路中．
参考答案
1.A
2.C
3.D
4.C
5.B
6.C
7.B
8.B
9.B
10.D
11.C
12.B
13.D
14.A
15.B
16.D
17.C
18.C
19.B
20.B
21.C
22.220;并联;电能。
23.
24.（1）导体；丙；（2）4.6×105．
25.
26.
27.
28.
