小学科学教科版 (2017)四年级下册电路综合与测试一课一练

这是一份小学科学教科版 (2017)四年级下册电路综合与测试一课一练，共7页。试卷主要包含了填空题，选择题，分类题，探究题等内容，欢迎下载使用。

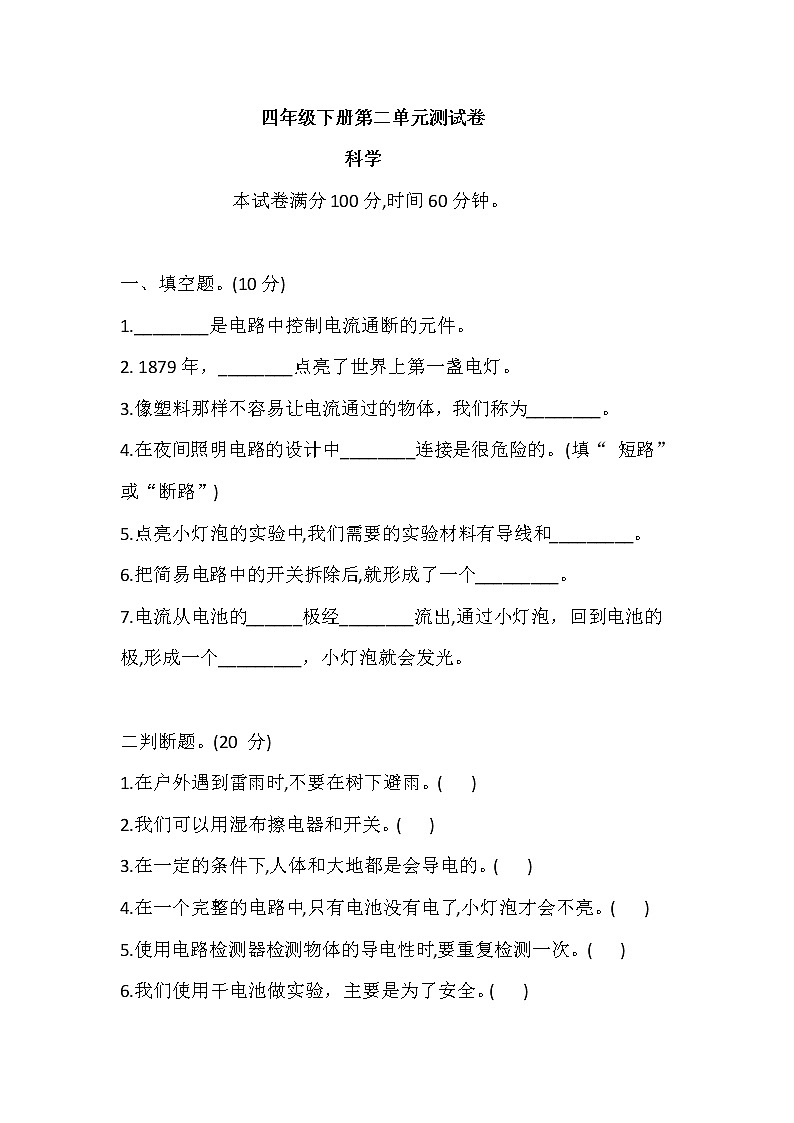

本试卷满分100分,时间60分钟。
一、填空题。(10分)
1.________是电路中控制电流通断的元件。
2. 1879年，________点亮了世界上第一盏电灯。
3.像塑料那样不容易让电流通过的物体，我们称为________。
4.在夜间照明电路的设计中________连接是很危险的。(填“ 短路”或“断路”)
5.点亮小灯泡的实验中,我们需要的实验材料有导线和_________。
6.把简易电路中的开关拆除后,就形成了一个_________。
7.电流从电池的______极经________流出,通过小灯泡，回到电池的
极,形成一个_________，小灯泡就会发光。
二判断题。(20 分)
1.在户外遇到雷雨时,不要在树下避雨。( )
2.我们可以用湿布擦电器和开关。( )
3.在一定的条件下,人体和大地都是会导电的。( )
4.在一个完整的电路中,只有电池没有电了,小灯泡才会不亮。( )
5.使用电路检测器检测物体的导电性时,要重复检测一次。( )
6.我们使用干电池做实验，主要是为了安全。( )

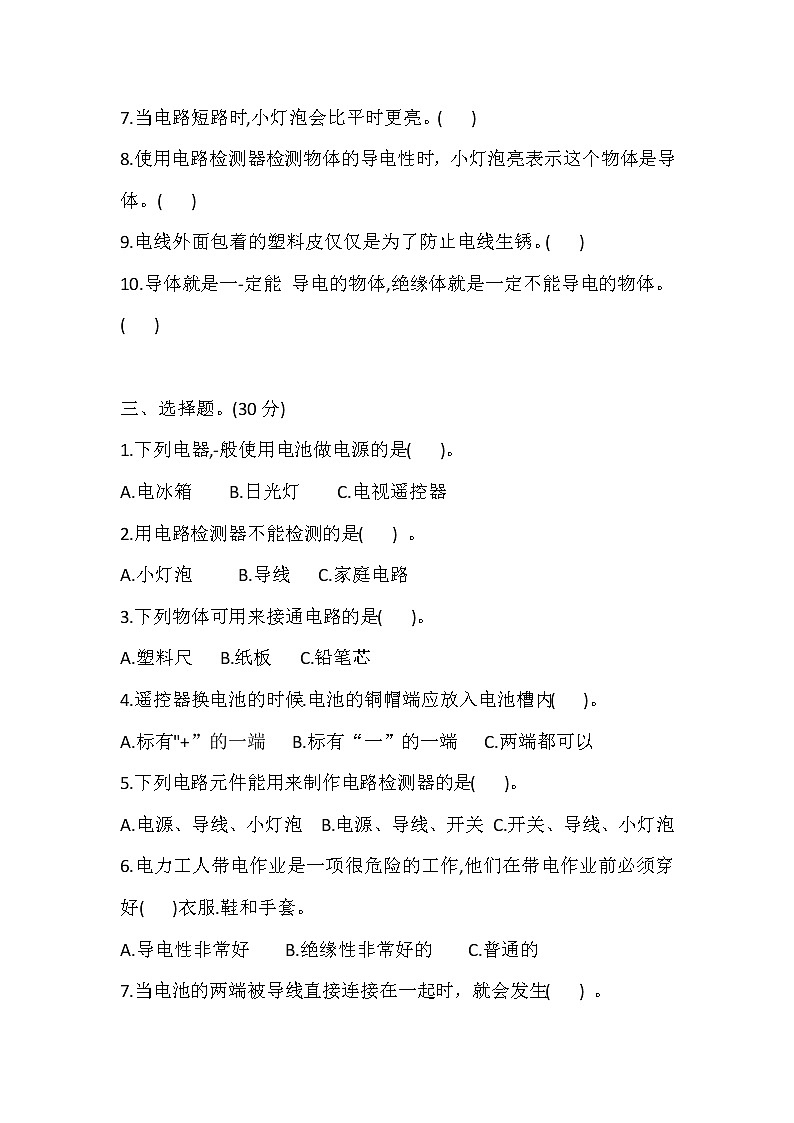

7.当电路短路时,小灯泡会比平时更亮。( )
8.使用电路检测器检测物体的导电性时，小灯泡亮表示这个物体是导体。( )
9.电线外面包着的塑料皮仅仅是为了防止电线生锈。( )
10.导体就是一-定能 导电的物体,绝缘体就是一定不能导电的物体。( )
三、选择题。(30分)
1.下列电器,-般使用电池做电源的是( )。
A.电冰箱 B.日光灯 C.电视遥控器
2.用电路检测器不能检测的是( ) 。
A.小灯泡 B.导线 C.家庭电路
3.下列物体可用来接通电路的是( )。
A.塑料尺 B.纸板 C.铅笔芯
4.遥控器换电池的时候.电池的铜帽端应放入电池槽内( )。
A.标有"+”的一端 B.标有“一”的一端 C.两端都可以
5.下列电路元件能用来制作电路检测器的是( )。
A.电源、导线、小灯泡 B.电源、导线、开关 C.开关、导线、小灯泡
6.电力工人带电作业是一项很危险的工作,他们在带电作业前必须穿好( )衣服.鞋和手套。
A.导电性非常好 B.绝缘性非常好的 C.普通的

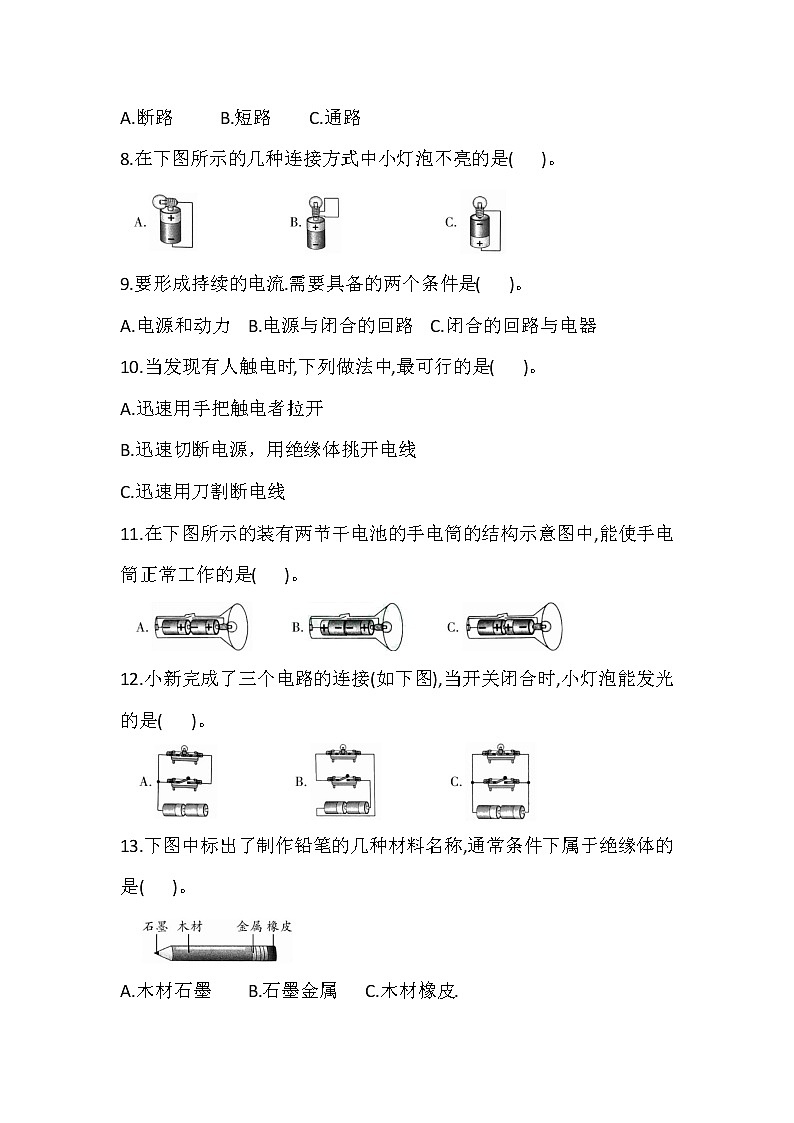

7.当电池的两端被导线直接连接在一起时，就会发生( ) 。
A.断路 B.短路 C.通路
8.在下图所示的几种连接方式中小灯泡不亮的是( )。
9.要形成持续的电流.需要具备的两个条件是( )。
A.电源和动力 B.电源与闭合的回路 C.闭合的回路与电器
10.当发现有人触电时,下列做法中,最可行的是( )。
A.迅速用手把触电者拉开
B.迅速切断电源，用绝缘体挑开电线
C.迅速用刀割断电线
11.在下图所示的装有两节干电池的手电筒的结构示意图中,能使手电筒正常工作的是( )。
12.小新完成了三个电路的连接(如下图),当开关闭合时,小灯泡能发光的是( )。
13.下图中标出了制作铅笔的几种材料名称,通常条件下属于绝缘体的是( )。
A.木材石墨 B.石墨金属 C.木材橡皮.
14.下列各组材料中不能使小灯泡发光的是( )。
A.一个小灯泡,一节电池、一.根导线
B.两根导线、一个小灯泡、一一个开关
C.一个小灯泡、一节电池、两根导线
15.在用电路检测器检测故障电路时,下列做法不要当的是( ) 。
A.先检查电池、导线、灯泡等元件是否连接上,再使用电路检测器检测
B.检测前，先把故障电路中的干电池从电池盒中取出
C.直接将电路中的灯泡、干电池、导线等元件逐个拆除后检测
四、分类题。(8分)
将下列生活中常见的物质按照绝缘体和导体进行分类。(填序号)
1.陶瓷2.铅笔芯3.钢丝 4.硬币5.纸6.人体7.自来水8.大地
绝缘体:____________________________________________
导体:_______________________________________________
五、探究题。(32 分)
1.我是小小工程师。(16分)
小工程师们准备为自已拼搭完成的房屋模型中屋前的院子里安装两个路灯,请你和他们一起完成下列任务。
(1)选择材料自制开关:下列材料能用来制作小开关的是( )
A.小木块和铁片 B.小木块和塑料片 C.铜片和铁片
(2)设计电路连接方案:请你在右下图中用笔画线代替导线.设计一个合理的电路连接方案,要求一个开关控制一个小灯泡的亮灭。
(3)小工程师们开始动手连接电路,可是当他们完成后,发现闭合开关小灯泡没有亮.他们开始用电路检测器进行检查。下列有关电路检测器的说法错误的是( )。
A.电路检测器可以用来检测物体是否导电
B.家里的电路出故障了,可以用电路检测器来检测
C.每一次使用前都要把电路检测器的两个检测头互相接触，检验小灯泡是否发光
(4)右下图是一个带有4个接线柱的接线盒,小工程师们用电路检测器检测,并将接线柱之间的通断状态记录如下表。请你根据检测记录,推测接线盒里面是怎样连接的,并画出其中的一种连接方法。
2.电路出故障了。(16分)
小武和爸爸出去露营.发现带的手电筒不亮了,请你根据学过的知识找出原因。
(1)写出手电筒不亮的三种可能原因。(6 分)
①_________________________;
②_________________________;
③_________________________。
(2)请根据下图手电筒的结构示意图,将电路连接图补画完整。(4 分)
(3)上图是一个小灯泡，看图回答以下问题。(6分)
①小灯泡发光的部位是______,用箭头在图中标注出这个部位。
②小灯泡和导线连接的地方叫_______，一个小灯泡上有______个。
四年级下册第二单元测试卷参考答案
一、1.开关2. 爱迪生3. 绝缘体
4.短路5.电池6.电路检测器
7.正 导线 负 完整的回路
二.1.√ 2.X 3.√ 4.X 5.√ 6.√7.X 8.√ 9.X 10.X
三.1.C 2.C 3.C 4.A 5.A 6.B 7.B 8.B 9.B 10.B 11.A 12.B 13.C 14.B 15. C
四.1,5 2,3,4,6,7,8
五.1.(1)A解析:开关的制作需要使用绝缘体和导体两种材料。
(2)如图所示。(符合题意即可)
(3)B (4)略 解析:1-2、1-3、2-3
是通路，说明接线柱1、接线柱2和接线柱3连接在- -起。1-4.2-4.3-4
是断路,说明接线柱4未与其他接线柱连接。故任选- -种连接方式将接线柱1、2和3连接在一起即可。
2. (1)①小灯泡坏了②电池没电了③小灯泡接触不良(合理即可)
(3)①灯丝 如图所示。
②连接点 2
