2021年中考物理专项突破题集 专项09 电路识别连接与设计 动态电路分析（通用版）

专项09  电路识别连接与设计  动态电路分析

电路识别连接与设计

一、选择题

1．（2020·毕节）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）

A． B．

C． D．

2．（2020·岳阳）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）

A． B．

C．                   D．

3．（2020·重庆）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（　　）

A．      B．

C．      D．

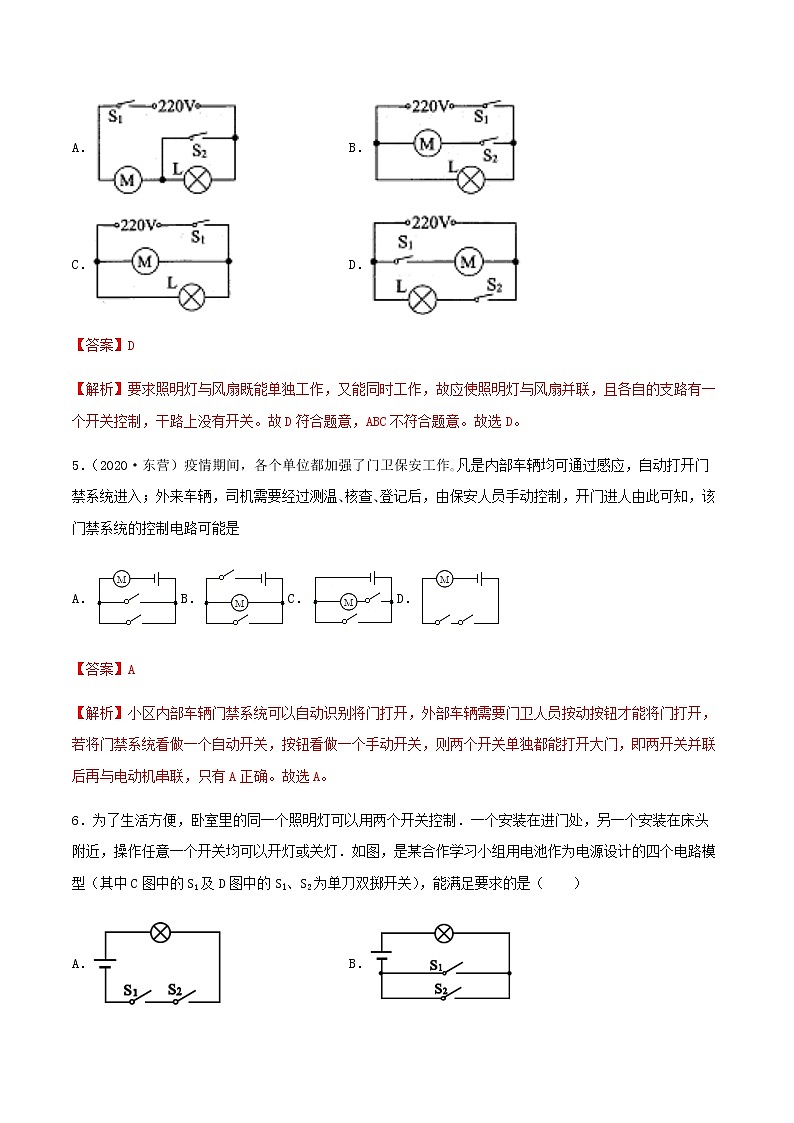

4．（2020·贵港）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（    ）

A． B．

C． D．

5．（2020·东营）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是

A．B．C．D．

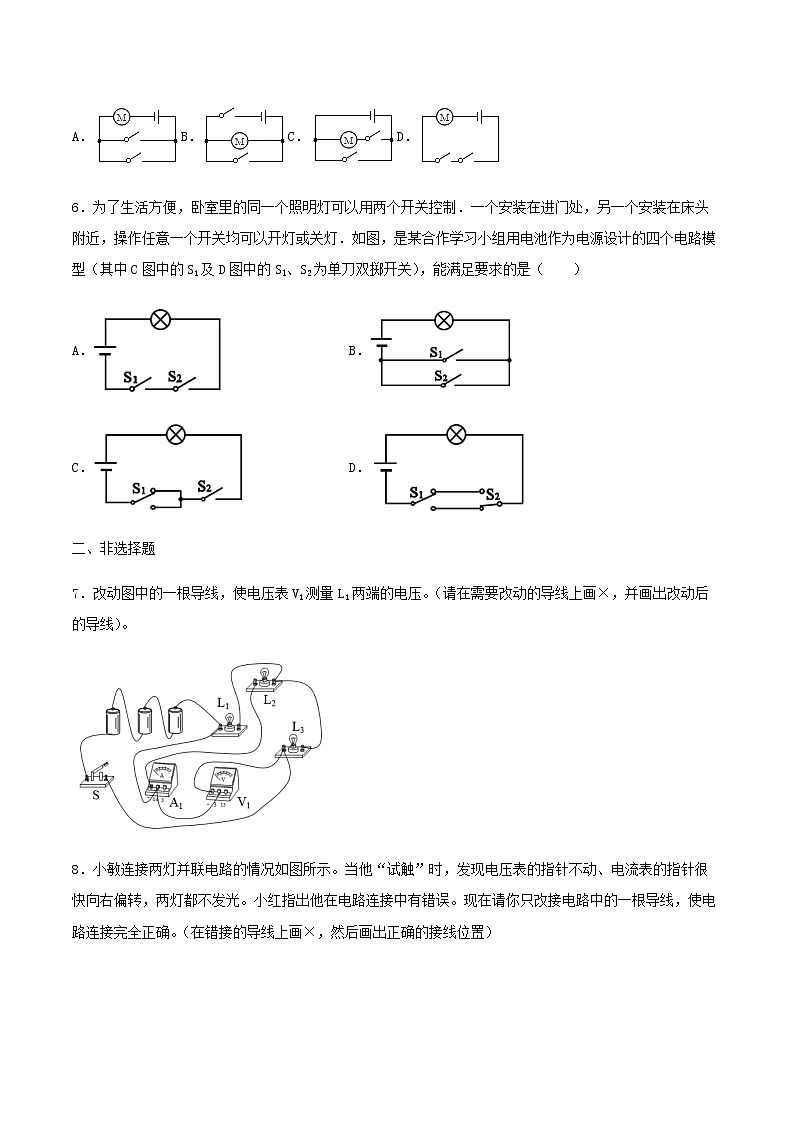

6．为了生活方便，卧室里的同一个照明灯可以用两个开关控制．一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯或关灯．如图，是某合作学习小组用电池作为电源设计的四个电路模型（其中C图中的S1及D图中的Sl、S2为单刀双掷开关），能满足要求的是（    ）

A． B．

C． D．

二、非选择题

7．改动图中的一根导线，使电压表V1测量L1两端的电压。（请在需要改动的导线上画×，并画出改动后的导线）。

8．小敏连接两灯并联电路的情况如图所示。当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光。小红指出他在电路连接中有错误。现在请你只改接电路中的一根导线，使电路连接完全正确。（在错接的导线上画×，然后画出正确的接线位置）

9．请你根据如图甲所示的电路图，帮助小雨同学连接图乙中的实物电路。

10．现有红、绿两只灯泡、两只开关，一个电池组和若干导线.利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内.并按设计电路将实物连接好.要求：红灯亮时，表示前门来人；绿灯亮时，表示后门来人.（在开关处标明所在的位置）

11．在图所示的电路中，请用笔画线代替导线将定值电阻R与滑动变阻器以某种方式连接．要求：闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小．

动态电路分析

一、选择题

1．（2020·玉林）如图所示，是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。如果酒精气体传感器感应到的酒精气体浓度越大，那么（　　）

A．电流表示数越大

B．电流表示数越小

C．电路消耗的电功率越小

D．电路消耗的电功率仍不变

2．（2020·绵阳）电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后（　　）

A．电流表示数变小，R和R0的总电功率变大

B．电流表示数变小，R和R0的总电功率变小

C．电流表示数变大，R和R0的总电功率变大

D．电流表示数变大，R和R0的总电功率变小

3．（2020·赤峰）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）

A．电流表的示数变大 B．电压表的示数变小

C．电压表与电流表的示数之比不变 D．电压表与电流表的示数之比变大

4．（2020·河池）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）

A．电压表V1的示数变大

B．电流表A的示数变小

C．电压表V1与V2的示数之和变小

D．若电压表V1突然短路，则小灯泡变亮

5．（2020·南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（　　）

A．选用电压表接在a､b之间

B．选用电压表接在b､c之间

C．选用电流表接在b､c之间

D．选用电流表接在a､c之间

6．（2020·遵义）如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，电压表V1示数为U1，电压表V2示数为U2，电流表A示数为I，在滑动变阻器的滑片P向左移动的过程中，电压表V2示数变化了，电流表A示数变化了。下列说法正确的是（　　）

A．U1不变，U2变大，I变小 B．U1变小，U2不变，I变小

C．与的比值不变 D．与的比值变大

7．（2020·长沙）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨线吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知（　　）

A．钨丝的电阻随温度升高而减小

B．向钨丝吹气时，钨丝电阻变小

C．给钨丝加热时，电路中的电流变大

D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流

8．（2020·郴州）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（　　）

A．电压表示数变小，电流表示数变大，灯变亮

B．电压表示数变大，电流表示数变大，灯变亮

C．电压表示数变小，电流表示数变小，灯变暗

D．电压表示数变大，电流表示数变小，灯变暗

9．（2020·邵阳）如图所示，电源电压一定，闭合滑动变阻器的滑片向右移动的过程中，以下说法正确的是（　　）

A．电路的总功率变大，电压表示数变大

B．电流表示数变小，电路的总功率变小

C．滑动变阻器接入电路中的电阻变小

D．电流表示数变大，电压表示数变小

10．（2020·十堰）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（  ）

A．体温越高，R的阻值越大 B．体温越高，电压表示数越大

C．体温越高，电压表示数越小 D．体温越低，电压表示数越大

11．（2020·宁夏）如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0，为保护电阻，显示仪是由电流表或电压表改装而成｡在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）

A．显示仪是由电流表改装成的

B．热敏电阻R的阻值随着温度的升高而增大

C．被测温者体温越高，电路消耗的电功率越大

D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大

12．（2020·德州）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（　　）

A．电流表示数变小，电压表示数不变，灯泡亮度不变

B．电流表示数变大，电压表示数不变，灯泡亮度不变

C．电流表示数变大，电压表示数变小，灯泡亮度变暗

D．电压表与电流表示数的比值变大

13．（2020·滨州）如图所示的电路中，电源电压保持不变，为定值电阻。闭合开关S，滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是（　　）

A．电压表示数变小，电流表示数变大

B．电压表示数不变，电流表示数变小

C．电压表示数变大，电流表示数不变

D．电压表示数变大，电流表示数变小

14．（2020·自贡）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（   ）

A．变大     B． 变小

C．不变    D．先变小后变大

二、非选择题

15．如图有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簀相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上。当汽车突然刹车时，_____（选填"红”或“绿”）灯亮。

16．（2020·天水）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将_____，电压表V的示数与电流表A2的示数之比将_____．（均填“变大”“变小”或“不变”）
