2021年中考物理考点专题训练串联电路和并联电路含解析
展开
这是一份2021年中考物理考点专题训练串联电路和并联电路含解析，共26页。

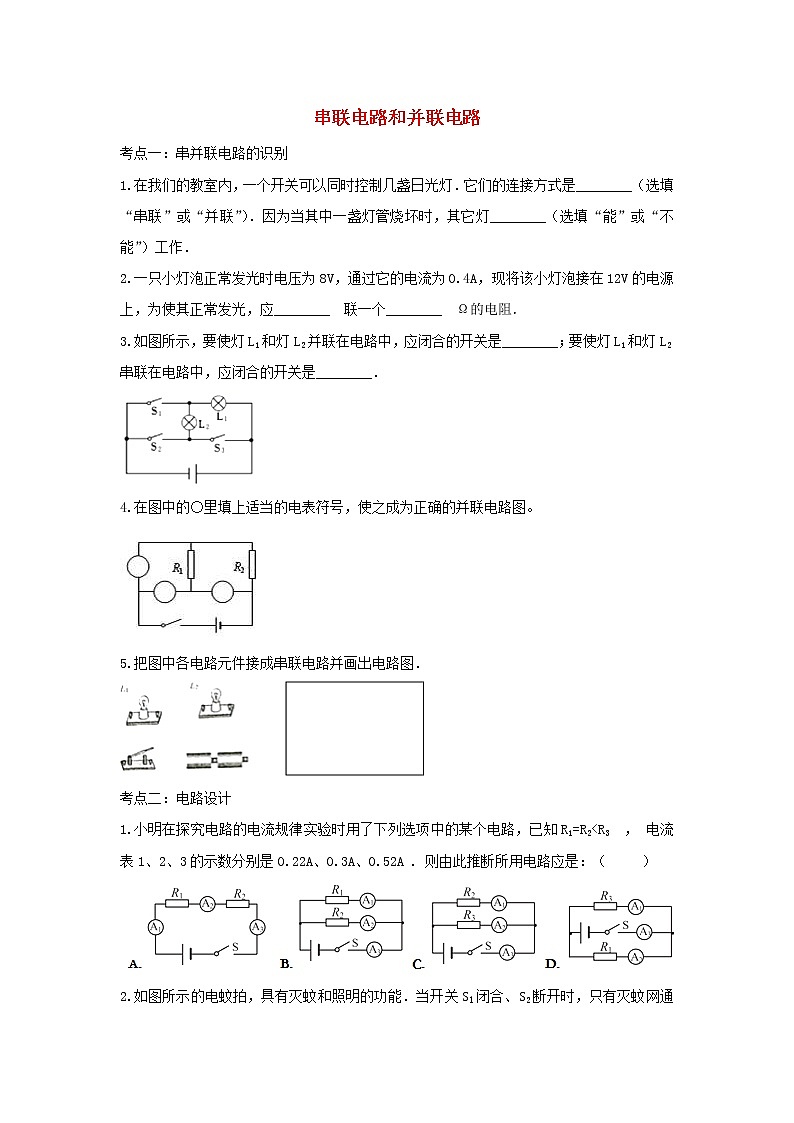

串联电路和并联电路
考点一：串并联电路的识别
1.在我们的教室内，一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联”或“并联”）．因为当其中一盏灯管烧坏时，其它灯________（选填“能”或“不能”）工作．
2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应________ 联一个________ Ω的电阻．
3.如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2串联在电路中，应闭合的开关是________．
4.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。
5.把图中各电路元件接成串联电路并画出电路图．
考点二：电路设计
1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2

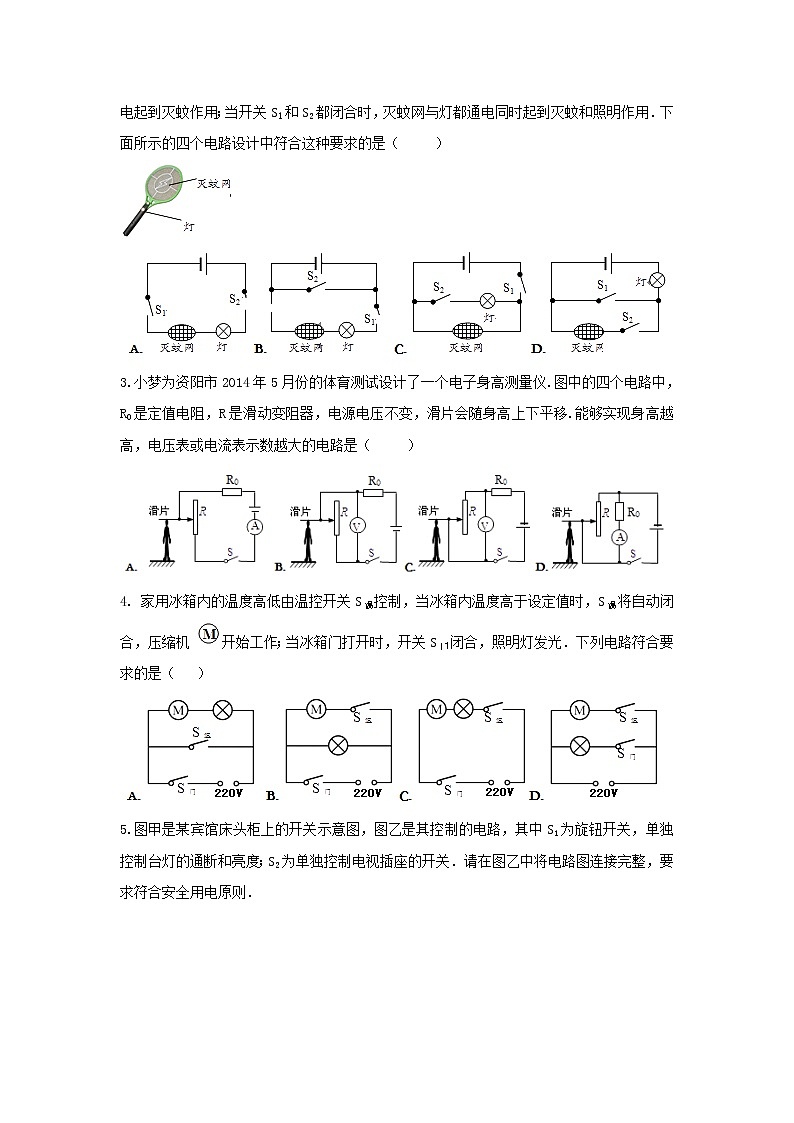

2.如图所示的电蚊拍，具有灭蚊和照明的功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是（ ）
3.小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪.图中的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移.能够实现身高越高，电压表或电流表示数越大的电路是（ ）
4. 家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机 开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（ ）
5.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
考点三：动态电路分析
1.在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2 ， 下列说法正确的是（ ）
A. 螺线管左端为S极，右端为N极
B. 当R1的滑片向左端滑动时，电压表示数减小
C. 当R1的滑片向右端滑动时，电流表示数增大
D. 在螺线管中插入铁芯，电压表示数增大
2.如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（ ）
A. 增加了0.2V B. 减少了0.2V C. 增加了0.4V D. 减少了0.4V
3.如图所示，电源电压保持不变，R2＝4R1 ， 当开关接a点时，电压表的示数为U0 ， 当开关接b点时，电压表的示数（ ）
A. 小于0.25U0 B. 大于0.25U0而小于U0
C. 等于0.25U0 D. 等于U0
4.如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1 ， 再闭合开关S2 ， 小灯泡的亮度________（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=________。
5.如图所示电路，电阻R1=2Ω，R2=3Ω。当闭合开关S，电流表A1的示数________ （选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于________Ω。
6.如图1所示的电路，电源电压保持不变，电阻R1=10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图2中ab线段所示，由此可知：电源电压为 ________ V，变阻器R2的最大阻值是 ________ Ω．
7.如图所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；滑片P在中点C时电压表的示数为6V.求：
（1）滑动变阻器R1的最大阻值；
（2）电源电压和R2的阻值.
8.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：
（1）当滑片移至a端时，对应的是图乙中的________点；
（2）当滑片移至b端时，电路中的电流为________A；
（3）R1的阻值为多少？
（4）电源的电压为多少？
考点四：电流、电压与电阻的关系与计算
1.将电阻R1、R2串联在电路中，已知R1=3R2 ， 总电压为4V，则R1两端的电压为（ ）
A. 4V B. 3V C. 2V D. 1V
2.如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A. 2：1 B. 3：1 C. 2：3 D. 1：3
3.当某导体两端电压是4.5V时，通过它的电流是0.45A，则该导体的电阻是________ Ω，当它两端电压为0伏特时，该导体的电阻为 ________ Ω．
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像，下列说法错误的是（ ）
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
5.小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流IA、IB、IC大小关系为________ ．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数________ （选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较IA、IB、IC发现________ ， 则说明小明的假设是错误的．
6.如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干.
（1）请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正.
（2）改接好电路后所测得的几组电流、电压值如表1所示.在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为________A.根据表数据可得结论：________.
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
①由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误.产生错误的原因是________，正确的数据应该是________A.
② 纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V.请你找出一种可能的原因________.
考点五：电阻的测量
1.在伏安法测电阻的实验中，实验原理是________ ，但算出的结果往往是不同的，这属于实验中的误差，是不可避免的，采取________ 的办法可以减小误差．
2.为了测量一个标有“2.5V 0.625W”小灯泡的电阻，小雄连接的实验电路如图所示。
（1）图中电压表还没有连入电路，请你用笔画线作为导线，将电压表正确地连入电路中。________
（2）实验前，他发现电路中还有一处连接不恰当，请你指出________ 。
（3）闭合开关前，滑动变阻器的滑片P应处在________ 端。（选填“A”或“B”）
（4）正确连接电路，经检查无误后，小雄分别测出了小灯泡两端的电压为1.5V、2V、2.5V，计算出对应的电阻R1、R2、R3。然后用R1、R2、R3的平均 值作为小灯泡两端电压为2V时的电阻。他的做法________ （选填“正确”或“不正确”）
（5）这个小灯泡在正常工作时的电阻为________ Ω。
3.在“用电压表和电流表测电阻”的实验中，要测量小灯泡的电阻．
（1）在下面方框内画出实验电路图
（2）将图甲中的器材连成实验电路．要求：实物位置不动，导线不交叉．
（3）①伏安法测电阻的原理是________，实验中直接测量的物理量是________和________
②用伏安法测电阻的实验中，滑动变阻器的作用是________和________．
③在连接过程中，开关应该是________，线路连好后滑动变阻器的阻值应调到________．（参照实物图，填字母）
（4）如果测量时电压表示数为2.4V，电流表示数如图乙所示，则通过小灯泡的电流为________A，被测小灯泡的阻值为________Ω．
2019-2020学年九年级物理考点归类复习——专题三十三：串联电路和并联电路参考答案
考点一：串并联电路的识别
1.在我们的教室内，一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联”或“并联”）．因为当其中一盏灯管烧坏时，其它灯________（选填“能”或“不能”）工作．
【答案】并联；能
【解析】在我们的教室内，一只开关同时控制几盏日光灯，当其中一盏灯管烧坏，另外的灯仍能正常发光，由此可知，这几盏日光灯是互不影响的，所以它们之间一定是并联的.
故答案为：并联；能．
2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应________ 联一个________ Ω的电阻．
.【答案】串 ；10
【解析】
（1）灯泡的电阻：。
（2）当电源的电压大于灯泡的额定电压时，根据串联电路的分压特点可知应串联一电阻，
因串联电路的电流相等，所以电路中的电流I=IL=0.4A，串联电路的阻值。
3.如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2串联在电路中，应闭合的开关是________．
【答案】S1、S3；S2
【解析】要使L1、L2串联，电流从正极出发，需经过S2、L1、L2回到电源的负极，因此需闭合S2；
要L1、L2并联，电流从电源正极流出，经过开关S1后进行分路，一路经过L1、S3 ， 另一路经过L1 ， 然后两路汇合共同回到电源负极，因此需闭合S1、S3 ．
故答案为：S1、S3；S2 ．
4.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。
【答案】
【解析】
要使两电阻并联，从电源正极流出经过开关、左侧的“○”进行分支，一路经过经过R2 ， 另一路经过R1、右侧的“○”，然后两路共同回到电源负极，故左侧和右侧的“○”均为电流表，中间的“○”为电压表．
5.把图中各电路元件接成串联电路并画出电路图．
【答案】解：
由题，各电路元件接成串联电路，所以从电源正极开始，依次连接两个灯泡、开关，最后连到电源负极即可，并根据实物连接画出电路图如图所示：
【解析】电路元件逐个顺次连接的电路叫串联电路，由此根据要求连接即可．
考点二：电路设计
1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2
【答案】D
【解析】 A、该电路为串联电路，三个电流表的示数应该相等，不符合题意．
B、R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1=R2 ， 所以A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，不符合题意．
C、R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R2＜R3 ， 所以A1的示数应大于A2的示数，A2的示数等于A1和A3的示数之和，不符合题意．
D、R1和R3组成并联电路，电流表A1测R3的电流，电流表A2测R1的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1＜R3 ， 所以A1的示数应小于A2的示数，A3的示数等于A1和A2的示数之和，符合题意．
故答案为：D．
2.如图所示的电蚊拍，具有灭蚊和照明的功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是（ ）
【答案】C
【解析】 ：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误；
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故C正确．
故选C．
3.小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪.图中的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移.能够实现身高越高，电压表或电流表示数越大的电路是（ ）
【答案】B
【解析】 A、当人身高增加时，滑动变阻器接入电路的电阻变大，电流表示数变小，A不符合题意；
B、当人的身高增加时，滑动变阻器接入电路的电阻变大，由欧姆定律可知，电路中的电流变小，定值电阻两端的电压变小，由串联电路电压的规律可知，滑动变阻器两端的电压，也就是电压表的示数变大，B选项符合题意；
C、当人的身高增加时，滑动变阻器接入电路的变小，由欧姆定律可知，电路中的电流变大，定值电阻两端的电压变大，由串联电路电压的规律可知，滑动变阻器两端的电压，也就是电压表的示数变小，C不符合题意；
D、中电路为并联电路，当人的身高增加时，定值电阻的阻值不变，电流表所在支路的电流不变，D选项不符合题意；
故答案为：B.
4. 家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机 开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（ ）
【答案】D
【解析】由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，干路上没有开关．
结合选项可知：D正确．
故选D．
5.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
【答案】解：（1）火线先进开关，然后接入灯泡；而零线直接接入灯泡；
（2）开关S2应与插座串联，开关接火线，电视插座直接接零线．
电路图如下图所示．
【解析】（1）灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；
（2）S2为单独控制电视插座的开关，则S2应与电视插座串联．
考点三：动态电路分析
1.在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2 ， 下列说法正确的是（ ）
A. 螺线管左端为S极，右端为N极
B. 当R1的滑片向左端滑动时，电压表示数减小
C. 当R1的滑片向右端滑动时，电流表示数增大
D. 在螺线管中插入铁芯，电压表示数增大
【答案】B
【解析】A. 电流从电磁铁的右端流入，左端流出，利用安培定则判断电磁铁的左端为N极、右端为S极，A不符合题意；
B. 当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强，因此磁敏电阻的阻值减小；因为串联电路起分压作用，因此磁敏电阻分得的电压变小，故电压表示数变小，B符合题意；
C. 当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，则电路中的电流变小，通电螺线管的磁性减弱，因此磁敏电阻的阻值变大；由欧姆定律可知电流表示数变小，C不符合题意；
D. 在螺线管中插入铁芯后，螺线管的磁性增强，则磁敏电阻的阻值减小；因为串联电路起分压作用，因此磁敏电阻分得的电压变小，故电压表示数变小，D不符合题意.
故答案为：B.
2.如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（ ）
A. 增加了0.2V B. 减少了0.2V C. 增加了0.4V D. 减少了0.4V
【答案】C
【解析】原电路中，R与变阻器串联，电压表测变阻器的电压，电流表测电路中的电流， 将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I1、I2 ， R两端的电压分别为从U1、U2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大；由串联电路电压的规律，R的电压减小；
对R而言，由欧姆定律I= ，
R= = ，由合分比定量，R= ，
故△U=R△I=10Ω×0.04A=0.4V，即R减小的电压，
根据串联电路电压的规律，各部分电压之和等于电源电压，故变阻器增加的电压等于R减小的电压，即电压表示数增加了0.4V．
故选C．
3.如图所示，电源电压保持不变，R2＝4R1 ， 当开关接a点时，电压表的示数为U0 ， 当开关接b点时，电压表的示数（ ）
A. 小于0.25U0 B. 大于0.25U0而小于U0
C. 等于0.25U0 D. 等于U0
【答案】B
【解析】（1)分析电路结构，画出开关接a点时的等效电路图，根据欧姆定律列方程；
（2)分析电路结构，画出开关接a点时的等效电路图，根据欧姆定律列方程；
（3)解方程组，求出开关接b点时电压表示数，分析各选项，作出选择．
【解答】（1)设电源电压为U，开关接a时等效电路图如图一所示，
由欧姆定律得：U0=I1R0=R0 ①，
（2)开关解b点时，等效电路图如图二所示，
由欧姆定律得：U0′=I2R0=R0=R0 ②，
（3)由①②得：=R0＜R0 ＜R0=U0 ，
即0.25U0＜U0′＜U0；
故选B．
4.如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1 ， 再闭合开关S2 ， 小灯泡的亮度________（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=________。
【答案】不变；1:2
【解析】由电路图可知，闭合开关S1、S2 ， 灯泡L与电阻R并联，根据并联电路的特点，各支路互不影响，因此再闭合开关S2 ， 小灯泡的亮度不变；电阻R与灯泡L并联，开关S1闭合，电流表测灯泡L电流为I1 ， 再闭合开关S2时，电流表测干路电流I2=I1+IR ， 已知I1:I2=2：3， ，并联电路中电流的分配与电阻成反比，所以I1：IR=R：RL=2:1，则RL:R=1:2。
故答案为：不变；1：2.
5.如图所示电路，电阻R1=2Ω，R2=3Ω。当闭合开关S，电流表A1的示数________ （选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于________Ω。
【答案】不变；3
【解析】（1）因并联电路中各支路独立工作、互不影响，所以，当闭合开关S时，R1支路的电流不变，即电流表A1的示数不变；
（2）开关S断开时电压表被断路，开关S闭合时电压表测电源的电压，
则电压表V的示数变化为U电源的电压U，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表A示数的变化等于通过R2的电流I2 ，
因并联电路中各支路两端的电压相等，
所以，由I=可知：
=R2=3Ω。
故答案为：不变；3。
6.如图1所示的电路，电源电压保持不变，电阻R1=10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图2中ab线段所示，由此可知：电源电压为 ________ V，变阻器R2的最大阻值是 ________ Ω．
【答案】6；20
【解析】由电路图可知，当滑片位于右端时，R1与R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中电路中的电流，
此时电路中的总电阻最大，电路中的电流最小，
由图象可知，R2两端的电压U2=4V，电路中的电流I=0.2A，
由I=可得，滑动变阻器的最大阻值：
R2===20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U=I（R1+R2）=0.2A×（10Ω+20Ω）=6V．
故答案为：6；20．
7.如图所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；滑片P在中点C时电压表的示数为6V.求：
（1）滑动变阻器R1的最大阻值；
（2）电源电压和R2的阻值.
【答案】（1）解：滑片P在B点时，滑动变阻器全部接入电路，
∵ ，
∴滑动变阻器最大阻值 ；
答：滑动变阻器R1的最大阻值是60Ω.
（2）解：当P在中点C时： ，此时电路电流 ，电源电压U保持不变，
∵ ，
∴U=I×（R1最大+R2）=0.15A×（60Ω+R2）-----①，U=I′×（R1+R2）=0.2A×（30Ω+R2）------②，由①②解得：∴R2=60Ω，U=18V；
答：电源电压是18V，R2的阻值是60Ω.
【解析】由电路图可知，两电阻串联，电压表测滑动变阻器两端电压，电流表测电路电流；
（1）P在B端时，滑动变阻器全部接入电路，由欧姆定律可以求出R1的最大阻值；
（2）P在中点C时，知道电压表的示数和R1的值可以求此时的电流；
由串联电路特点及欧姆定律可以求出R2和电源电压U．
8.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：
（1）当滑片移至a端时，对应的是图乙中的________点；
（2）当滑片移至b端时，电路中的电流为________A；
（3）R1的阻值为多少？
（4）电源的电压为多少？
【答案】（1）B
（2）1
（3）解：由图象可知,滑片位于a端时,V2的示数为3V,电路中的电流I′＝3A，根据R＝
可以得R1＝ ＝1Ω
（4）解：片位于b端时,V′2的示数为9V，电路中的电流I＝1A，因串联电路中的总电压等于各分电压之和，且电源的电压不变，所以,U＝UV2+I′R3＝UV2+IR3，
即3V+3A×R3＝9V+1A×R3 ， 解得：R3＝3Ω，
电源的电压U＝UV2+I′R3＝3V+3A×3Ω＝12V
【解析】（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，由I= 可得电路中的电流最大即图中B点；（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知电路中的电流为1A；
考点四：电流、电压与电阻的关系与计算
1.将电阻R1、R2串联在电路中，已知R1=3R2 ， 总电压为4V，则R1两端的电压为（ ）
A. 4V B. 3V C. 2V D. 1V
【答案】B
【解析】 依据欧姆定律和电路特征解题：串联电路电流相等为I，
， ，因为： ，所以 ， ，B符合题意。
故答案为：B
2.如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A. 2：1 B. 3：1 C. 2：3 D. 1：3
【答案】D
【解析 若甲、乙都是电压表时，闭合开关S，R1 和R2 串联，甲测电源的电压，乙测R2 两端的电压，因为U甲：U乙=3：2，所以U1：U2 =（3-2）：2=1：2；又因为串联电路各部分电压之比等于电阻之比，所以两电阻之比是：R1：R2 =1：2；
若甲、乙都是电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1 和R2 总电流；跟据并联电路各支路电流之比等于各分电阻的反比求出支路电流之比，所以I1：I2 =R2：R1 =2：1，I甲：I乙=1：（2+1）=1：3，D符合题意。
故答案为：D.
3.当某导体两端电压是4.5V时，通过它的电流是0.45A，则该导体的电阻是________ Ω，当它两端电压为0伏特时，该导体的电阻为 ________ Ω．
【答案】10；10
【解析】由I=可得，导体的电阻：
R==10Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当导体两端电压为0V时，该导体的电阻仍为10Ω．
故答案为：10；10．
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像，下列说法错误的是（ ）
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
【答案】D
【解析】电压相同时，电流和电阻成反比。所以导体甲的电阻小于导体乙的电阻。
故选D。
5.小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流IA、IB、IC大小关系为________ ．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数________ （选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较IA、IB、IC发现________ ， 则说明小明的假设是错误的．
【答案】IA＞IB＞IC；不能；IA=IB=IC
【解析】若发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理可得，在图中A、B、C三点的电流IA、IB、IC大小关系为IA＞IB＞IC ． 那么若在A点串联一个电流表，闭合电键后，电流表示数将不能看作是通过L1后的电流．
由图可知，电路中两灯泡串联，而A、B、C三点是串联电路中的三处，实验测量后发现，串联电路中处处电流相等，即IA=IB=IC ． 由此说明小明的假设是错误的．
故答案为：IA＞IB＞IC；不能；IA=IB=IC ．
6.如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干.
（1）请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正.
（2）改接好电路后所测得的几组电流、电压值如表1所示.在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为________A.根据表数据可得结论：________.
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
①由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误.产生错误的原因是________，正确的数据应该是________A.
② 纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V.请你找出一种可能的原因________.
【答案】（1）解：如下图所示
（2）0.3；当电阻一定时，通过导体的电流和导体两端的电压成正比
（3）3；没有调节滑动变阻器；0.2；滑动变阻器最大阻值过小
【解析】（1）滑动变阻器应与被测电阻和电流表串联，电压表应并联在被测电阻两端，正确的连线如上图所示；
（2）由图示可知，电流表接0-0.6A的量程，其示数为0.3A；表一中每次实验所得出的电压与对应的电流的比值都相等，说明：当电阻一定时，通过导体的电流和导体两端的电压成正比；
（3）① 由表2中的数据可知，在电压一定时，电流与电阻应成反比，第3组数据中的电流与电阻的乘积与第1、2组的不同， 这是由于没有调节滑动变阻器，没有控制电阻两端的电压不变；由第1组数据可知，电压应为3V，所以第3组数据中的电流值应为0.2A；②当换用大电阻后，分压会增大，当调节变阻器不能使电压表示数为3V，说明可能是变阻器的最大阻值太小了.
故答案为：（1）图略；（2）0.3；当电阻一定时，通过导体的电流和导体两端的电压成正比；（3）3；没有调节滑动变阻器；0.2；滑动变阻器最大阻值过小.
考点五：电阻的测量
1.在伏安法测电阻的实验中，实验原理是________ ，但算出的结果往往是不同的，这属于实验中的误差，是不可避免的，采取________ 的办法可以减小误差．
【答案】；多次测量取平均值
【解析】在伏安法测电阻的实验中，实验原理是， 即通过测量电压和电流，可以计算电阻的大小；
在实验中，由于存在误差，为了减小误差，可以采取多次测量取平均值的方法．
故答案为：；多次测量取平均值．
2.为了测量一个标有“2.5V 0.625W”小灯泡的电阻，小雄连接的实验电路如图所示。
（1）图中电压表还没有连入电路，请你用笔画线作为导线，将电压表正确地连入电路中。________
（2）实验前，他发现电路中还有一处连接不恰当，请你指出________ 。
（3）闭合开关前，滑动变阻器的滑片P应处在________ 端。（选填“A”或“B”）
（4）正确连接电路，经检查无误后，小雄分别测出了小灯泡两端的电压为1.5V、2V、2.5V，计算出对应的电阻R1、R2、R3。然后用R1、R2、R3的平均 值作为小灯泡两端电压为2V时的电阻。他的做法________ （选填“正确”或“不正确”）
（5）这个小灯泡在正常工作时的电阻为________ Ω。
【答案】；电流表量程选择过大；A；不正确；10
【解析】（1）电压表接入电路时，应与灯泡并联，使电流从正接线柱流入，负接线柱流出，同时选择0—3V量程，如图所示。（2）由标有“2.5V 0.625W”小灯泡知正常发光时通过的电流为0.25A，小于0.6A，故电流表的量程选择过大。（3）闭合开关前，应移动滑动变阻器的滑片P使其接入电路中电阻最大，故滑片P应处在A端。（4）由于灯丝的电阻随温度的升高而增大，故用R1、R2、R3的平均值作为小灯泡两端电压为2V时的电阻，他的做法是错误的。（5）小灯泡在正常工作时，P=0.625W，U=2.5V，则小灯泡的电阻为。
3.在“用电压表和电流表测电阻”的实验中，要测量小灯泡的电阻．
（1）在下面方框内画出实验电路图
（2）将图甲中的器材连成实验电路．要求：实物位置不动，导线不交叉．
（3）①伏安法测电阻的原理是________，实验中直接测量的物理量是________和________
②用伏安法测电阻的实验中，滑动变阻器的作用是________和________．
③在连接过程中，开关应该是________，线路连好后滑动变阻器的阻值应调到________．（参照实物图，填字母）
（4）如果测量时电压表示数为2.4V，电流表示数如图乙所示，则通过小灯泡的电流为________A，被测小灯泡的阻值为________Ω．
【答案】（1）解：依据伏安法测电阻原理，电压表并联接在L两端，电流表与L串联，为了获得多组数据，应串联滑动变阻器，如图1：
（2）解：根据设好的电路图连接实物，注意连接顺序，电源电压由两节干池提供，因此电压表用0﹣3V量程，由图乙可知，电流表使用0﹣0.6A量程，如图2：
（3）欧姆定律；电压；电流；保护电路；改变小灯泡中电流和灯泡两端电压，获得多组数据；断开；B
（4）0.24；10
【解析】（3）①伏安法测电阻的原理是：欧姆定律，即：R= ，则需要测量的物理量是小灯泡两端的电压和通过灯泡的电流．②滑动变阻器主要作用是保护电路和改变定值电阻两端的电压和电流，能获得多组数据，可以用求平均值的方法减小误差；③为防止短路，连接电路的过程中，开关必须断开，为防止电路中电流过大损坏电路，在开关闭合之前，滑动变阻器的滑片应滑到最大阻值B处；（4）由图乙可知，电流表用的是0～0.6A的量程，最小分度值为0.02A，可读出电流值为0.24A，灯泡电阻R= = =10Ω．
故答案为：（1）如图1；（2）如图2；（3）①欧姆定律；电压；电流；②保护电路；改变小灯泡中电流和灯泡两端电压，获得多组数据；③断开；B （4）0.24 A、10Ω．
串联电路和并联电路
考点一：串并联电路的识别
1.在我们的教室内，一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联”或“并联”）．因为当其中一盏灯管烧坏时，其它灯________（选填“能”或“不能”）工作．
2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应________ 联一个________ Ω的电阻．
3.如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2串联在电路中，应闭合的开关是________．
4.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。
5.把图中各电路元件接成串联电路并画出电路图．
考点二：电路设计
1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2
2.如图所示的电蚊拍，具有灭蚊和照明的功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是（ ）
3.小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪.图中的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移.能够实现身高越高，电压表或电流表示数越大的电路是（ ）
4. 家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机 开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（ ）
5.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
考点三：动态电路分析
1.在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2 ， 下列说法正确的是（ ）
A. 螺线管左端为S极，右端为N极
B. 当R1的滑片向左端滑动时，电压表示数减小
C. 当R1的滑片向右端滑动时，电流表示数增大
D. 在螺线管中插入铁芯，电压表示数增大
2.如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（ ）
A. 增加了0.2V B. 减少了0.2V C. 增加了0.4V D. 减少了0.4V
3.如图所示，电源电压保持不变，R2＝4R1 ， 当开关接a点时，电压表的示数为U0 ， 当开关接b点时，电压表的示数（ ）
A. 小于0.25U0 B. 大于0.25U0而小于U0
C. 等于0.25U0 D. 等于U0
4.如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1 ， 再闭合开关S2 ， 小灯泡的亮度________（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=________。
5.如图所示电路，电阻R1=2Ω，R2=3Ω。当闭合开关S，电流表A1的示数________ （选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于________Ω。
6.如图1所示的电路，电源电压保持不变，电阻R1=10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图2中ab线段所示，由此可知：电源电压为 ________ V，变阻器R2的最大阻值是 ________ Ω．
7.如图所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；滑片P在中点C时电压表的示数为6V.求：
（1）滑动变阻器R1的最大阻值；
（2）电源电压和R2的阻值.
8.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：
（1）当滑片移至a端时，对应的是图乙中的________点；
（2）当滑片移至b端时，电路中的电流为________A；
（3）R1的阻值为多少？
（4）电源的电压为多少？
考点四：电流、电压与电阻的关系与计算
1.将电阻R1、R2串联在电路中，已知R1=3R2 ， 总电压为4V，则R1两端的电压为（ ）
A. 4V B. 3V C. 2V D. 1V
2.如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A. 2：1 B. 3：1 C. 2：3 D. 1：3
3.当某导体两端电压是4.5V时，通过它的电流是0.45A，则该导体的电阻是________ Ω，当它两端电压为0伏特时，该导体的电阻为 ________ Ω．
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像，下列说法错误的是（ ）
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
5.小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流IA、IB、IC大小关系为________ ．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数________ （选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较IA、IB、IC发现________ ， 则说明小明的假设是错误的．
6.如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干.
（1）请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正.
（2）改接好电路后所测得的几组电流、电压值如表1所示.在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为________A.根据表数据可得结论：________.
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
①由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误.产生错误的原因是________，正确的数据应该是________A.
② 纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V.请你找出一种可能的原因________.
考点五：电阻的测量
1.在伏安法测电阻的实验中，实验原理是________ ，但算出的结果往往是不同的，这属于实验中的误差，是不可避免的，采取________ 的办法可以减小误差．
2.为了测量一个标有“2.5V 0.625W”小灯泡的电阻，小雄连接的实验电路如图所示。
（1）图中电压表还没有连入电路，请你用笔画线作为导线，将电压表正确地连入电路中。________
（2）实验前，他发现电路中还有一处连接不恰当，请你指出________ 。
（3）闭合开关前，滑动变阻器的滑片P应处在________ 端。（选填“A”或“B”）
（4）正确连接电路，经检查无误后，小雄分别测出了小灯泡两端的电压为1.5V、2V、2.5V，计算出对应的电阻R1、R2、R3。然后用R1、R2、R3的平均 值作为小灯泡两端电压为2V时的电阻。他的做法________ （选填“正确”或“不正确”）
（5）这个小灯泡在正常工作时的电阻为________ Ω。
3.在“用电压表和电流表测电阻”的实验中，要测量小灯泡的电阻．
（1）在下面方框内画出实验电路图
（2）将图甲中的器材连成实验电路．要求：实物位置不动，导线不交叉．
（3）①伏安法测电阻的原理是________，实验中直接测量的物理量是________和________
②用伏安法测电阻的实验中，滑动变阻器的作用是________和________．
③在连接过程中，开关应该是________，线路连好后滑动变阻器的阻值应调到________．（参照实物图，填字母）
（4）如果测量时电压表示数为2.4V，电流表示数如图乙所示，则通过小灯泡的电流为________A，被测小灯泡的阻值为________Ω．
2019-2020学年九年级物理考点归类复习——专题三十三：串联电路和并联电路参考答案
考点一：串并联电路的识别
1.在我们的教室内，一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联”或“并联”）．因为当其中一盏灯管烧坏时，其它灯________（选填“能”或“不能”）工作．
【答案】并联；能
【解析】在我们的教室内，一只开关同时控制几盏日光灯，当其中一盏灯管烧坏，另外的灯仍能正常发光，由此可知，这几盏日光灯是互不影响的，所以它们之间一定是并联的.
故答案为：并联；能．
2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应________ 联一个________ Ω的电阻．
.【答案】串 ；10
【解析】
（1）灯泡的电阻：。
（2）当电源的电压大于灯泡的额定电压时，根据串联电路的分压特点可知应串联一电阻，
因串联电路的电流相等，所以电路中的电流I=IL=0.4A，串联电路的阻值。
3.如图所示，要使灯L1和灯L2并联在电路中，应闭合的开关是________；要使灯L1和灯L2串联在电路中，应闭合的开关是________．
【答案】S1、S3；S2
【解析】要使L1、L2串联，电流从正极出发，需经过S2、L1、L2回到电源的负极，因此需闭合S2；
要L1、L2并联，电流从电源正极流出，经过开关S1后进行分路，一路经过L1、S3 ， 另一路经过L1 ， 然后两路汇合共同回到电源负极，因此需闭合S1、S3 ．
故答案为：S1、S3；S2 ．
4.在图中的〇里填上适当的电表符号，使之成为正确的并联电路图。
【答案】
【解析】
要使两电阻并联，从电源正极流出经过开关、左侧的“○”进行分支，一路经过经过R2 ， 另一路经过R1、右侧的“○”，然后两路共同回到电源负极，故左侧和右侧的“○”均为电流表，中间的“○”为电压表．
5.把图中各电路元件接成串联电路并画出电路图．
【答案】解：
由题，各电路元件接成串联电路，所以从电源正极开始，依次连接两个灯泡、开关，最后连到电源负极即可，并根据实物连接画出电路图如图所示：
【解析】电路元件逐个顺次连接的电路叫串联电路，由此根据要求连接即可．
考点二：电路设计
1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2
【答案】D
【解析】 A、该电路为串联电路，三个电流表的示数应该相等，不符合题意．
B、R1和R2组成并联电路，电流表A1测R1的电流，电流表A2测R2的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1=R2 ， 所以A1的示数应等于A2的示数，A3的示数等于A1和A2的示数之和，不符合题意．
C、R2和R3组成并联电路，电流表A1测R2的电流，电流表A2测R3的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R2＜R3 ， 所以A1的示数应大于A2的示数，A2的示数等于A1和A3的示数之和，不符合题意．
D、R1和R3组成并联电路，电流表A1测R3的电流，电流表A2测R1的电流，电流表A3测干路的总电流；根据欧姆定律和并联电路电流的规律，因为R1＜R3 ， 所以A1的示数应小于A2的示数，A3的示数等于A1和A2的示数之和，符合题意．
故答案为：D．
2.如图所示的电蚊拍，具有灭蚊和照明的功能．当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是（ ）
【答案】C
【解析】 ：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误；
当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故C正确．
故选C．
3.小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪.图中的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移.能够实现身高越高，电压表或电流表示数越大的电路是（ ）
【答案】B
【解析】 A、当人身高增加时，滑动变阻器接入电路的电阻变大，电流表示数变小，A不符合题意；
B、当人的身高增加时，滑动变阻器接入电路的电阻变大，由欧姆定律可知，电路中的电流变小，定值电阻两端的电压变小，由串联电路电压的规律可知，滑动变阻器两端的电压，也就是电压表的示数变大，B选项符合题意；
C、当人的身高增加时，滑动变阻器接入电路的变小，由欧姆定律可知，电路中的电流变大，定值电阻两端的电压变大，由串联电路电压的规律可知，滑动变阻器两端的电压，也就是电压表的示数变小，C不符合题意；
D、中电路为并联电路，当人的身高增加时，定值电阻的阻值不变，电流表所在支路的电流不变，D选项不符合题意；
故答案为：B.
4. 家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合，压缩机 开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（ ）
【答案】D
【解析】由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，干路上没有开关．
结合选项可知：D正确．
故选D．
5.图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．
【答案】解：（1）火线先进开关，然后接入灯泡；而零线直接接入灯泡；
（2）开关S2应与插座串联，开关接火线，电视插座直接接零线．
电路图如下图所示．
【解析】（1）灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；
（2）S2为单独控制电视插座的开关，则S2应与电视插座串联．
考点三：动态电路分析
1.在如图所示的电路中，磁敏电阻R的阻值随磁场的增强而明显减小，将螺线管一端靠近磁敏电阻R，闭合开关S1、S2 ， 下列说法正确的是（ ）
A. 螺线管左端为S极，右端为N极
B. 当R1的滑片向左端滑动时，电压表示数减小
C. 当R1的滑片向右端滑动时，电流表示数增大
D. 在螺线管中插入铁芯，电压表示数增大
【答案】B
【解析】A. 电流从电磁铁的右端流入，左端流出，利用安培定则判断电磁铁的左端为N极、右端为S极，A不符合题意；
B. 当滑片P向左滑动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性增强，因此磁敏电阻的阻值减小；因为串联电路起分压作用，因此磁敏电阻分得的电压变小，故电压表示数变小，B符合题意；
C. 当滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，则电路中的电流变小，通电螺线管的磁性减弱，因此磁敏电阻的阻值变大；由欧姆定律可知电流表示数变小，C不符合题意；
D. 在螺线管中插入铁芯后，螺线管的磁性增强，则磁敏电阻的阻值减小；因为串联电路起分压作用，因此磁敏电阻分得的电压变小，故电压表示数变小，D不符合题意.
故答案为：B.
2.如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（ ）
A. 增加了0.2V B. 减少了0.2V C. 增加了0.4V D. 减少了0.4V
【答案】C
【解析】原电路中，R与变阻器串联，电压表测变阻器的电压，电流表测电路中的电流， 将滑动变阻器的滑片从某个位置向右滑动一段距离，设通过电路的电流分别为I1、I2 ， R两端的电压分别为从U1、U2，因变阻器连入电路中的电阻变大，由分压原理，电压表示数增大；由串联电路电压的规律，R的电压减小；
对R而言，由欧姆定律I= ，
R= = ，由合分比定量，R= ，
故△U=R△I=10Ω×0.04A=0.4V，即R减小的电压，
根据串联电路电压的规律，各部分电压之和等于电源电压，故变阻器增加的电压等于R减小的电压，即电压表示数增加了0.4V．
故选C．
3.如图所示，电源电压保持不变，R2＝4R1 ， 当开关接a点时，电压表的示数为U0 ， 当开关接b点时，电压表的示数（ ）
A. 小于0.25U0 B. 大于0.25U0而小于U0
C. 等于0.25U0 D. 等于U0
【答案】B
【解析】（1)分析电路结构，画出开关接a点时的等效电路图，根据欧姆定律列方程；
（2)分析电路结构，画出开关接a点时的等效电路图，根据欧姆定律列方程；
（3)解方程组，求出开关接b点时电压表示数，分析各选项，作出选择．
【解答】（1)设电源电压为U，开关接a时等效电路图如图一所示，
由欧姆定律得：U0=I1R0=R0 ①，
（2)开关解b点时，等效电路图如图二所示，
由欧姆定律得：U0′=I2R0=R0=R0 ②，
（3)由①②得：=R0＜R0 ＜R0=U0 ，
即0.25U0＜U0′＜U0；
故选B．
4.如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1 ， 再闭合开关S2 ， 小灯泡的亮度________（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=________。
【答案】不变；1:2
【解析】由电路图可知，闭合开关S1、S2 ， 灯泡L与电阻R并联，根据并联电路的特点，各支路互不影响，因此再闭合开关S2 ， 小灯泡的亮度不变；电阻R与灯泡L并联，开关S1闭合，电流表测灯泡L电流为I1 ， 再闭合开关S2时，电流表测干路电流I2=I1+IR ， 已知I1:I2=2：3， ，并联电路中电流的分配与电阻成反比，所以I1：IR=R：RL=2:1，则RL:R=1:2。
故答案为：不变；1：2.
5.如图所示电路，电阻R1=2Ω，R2=3Ω。当闭合开关S，电流表A1的示数________ （选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于________Ω。
【答案】不变；3
【解析】（1）因并联电路中各支路独立工作、互不影响，所以，当闭合开关S时，R1支路的电流不变，即电流表A1的示数不变；
（2）开关S断开时电压表被断路，开关S闭合时电压表测电源的电压，
则电压表V的示数变化为U电源的电压U，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流表A示数的变化等于通过R2的电流I2 ，
因并联电路中各支路两端的电压相等，
所以，由I=可知：
=R2=3Ω。
故答案为：不变；3。
6.如图1所示的电路，电源电压保持不变，电阻R1=10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图2中ab线段所示，由此可知：电源电压为 ________ V，变阻器R2的最大阻值是 ________ Ω．
【答案】6；20
【解析】由电路图可知，当滑片位于右端时，R1与R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中电路中的电流，
此时电路中的总电阻最大，电路中的电流最小，
由图象可知，R2两端的电压U2=4V，电路中的电流I=0.2A，
由I=可得，滑动变阻器的最大阻值：
R2===20Ω，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U=I（R1+R2）=0.2A×（10Ω+20Ω）=6V．
故答案为：6；20．
7.如图所示，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；滑片P在中点C时电压表的示数为6V.求：
（1）滑动变阻器R1的最大阻值；
（2）电源电压和R2的阻值.
【答案】（1）解：滑片P在B点时，滑动变阻器全部接入电路，
∵ ，
∴滑动变阻器最大阻值 ；
答：滑动变阻器R1的最大阻值是60Ω.
（2）解：当P在中点C时： ，此时电路电流 ，电源电压U保持不变，
∵ ，
∴U=I×（R1最大+R2）=0.15A×（60Ω+R2）-----①，U=I′×（R1+R2）=0.2A×（30Ω+R2）------②，由①②解得：∴R2=60Ω，U=18V；
答：电源电压是18V，R2的阻值是60Ω.
【解析】由电路图可知，两电阻串联，电压表测滑动变阻器两端电压，电流表测电路电流；
（1）P在B端时，滑动变阻器全部接入电路，由欧姆定律可以求出R1的最大阻值；
（2）P在中点C时，知道电压表的示数和R1的值可以求此时的电流；
由串联电路特点及欧姆定律可以求出R2和电源电压U．
8.如图甲所示的电路中，R2为滑动变阻器，R1、R3为定值电阻，电源两端电压保持恒定不变．改变滑片P的位置，两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中．则：
（1）当滑片移至a端时，对应的是图乙中的________点；
（2）当滑片移至b端时，电路中的电流为________A；
（3）R1的阻值为多少？
（4）电源的电压为多少？
【答案】（1）B
（2）1
（3）解：由图象可知,滑片位于a端时,V2的示数为3V,电路中的电流I′＝3A，根据R＝
可以得R1＝ ＝1Ω
（4）解：片位于b端时,V′2的示数为9V，电路中的电流I＝1A，因串联电路中的总电压等于各分电压之和，且电源的电压不变，所以,U＝UV2+I′R3＝UV2+IR3，
即3V+3A×R3＝9V+1A×R3 ， 解得：R3＝3Ω，
电源的电压U＝UV2+I′R3＝3V+3A×3Ω＝12V
【解析】（1）由电路图可知，当滑片移至a端时，滑动变阻器接入电路中的电阻为0，电路中的总电阻最小，由I= 可得电路中的电流最大即图中B点；（2）当滑片移至b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知电路中的电流为1A；
考点四：电流、电压与电阻的关系与计算
1.将电阻R1、R2串联在电路中，已知R1=3R2 ， 总电压为4V，则R1两端的电压为（ ）
A. 4V B. 3V C. 2V D. 1V
【答案】B
【解析】 依据欧姆定律和电路特征解题：串联电路电流相等为I，
， ，因为： ，所以 ， ，B符合题意。
故答案为：B
2.如图所示，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（ ）
A. 2：1 B. 3：1 C. 2：3 D. 1：3
【答案】D
【解析 若甲、乙都是电压表时，闭合开关S，R1 和R2 串联，甲测电源的电压，乙测R2 两端的电压，因为U甲：U乙=3：2，所以U1：U2 =（3-2）：2=1：2；又因为串联电路各部分电压之比等于电阻之比，所以两电阻之比是：R1：R2 =1：2；
若甲、乙都是电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1 和R2 总电流；跟据并联电路各支路电流之比等于各分电阻的反比求出支路电流之比，所以I1：I2 =R2：R1 =2：1，I甲：I乙=1：（2+1）=1：3，D符合题意。
故答案为：D.
3.当某导体两端电压是4.5V时，通过它的电流是0.45A，则该导体的电阻是________ Ω，当它两端电压为0伏特时，该导体的电阻为 ________ Ω．
【答案】10；10
【解析】由I=可得，导体的电阻：
R==10Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当导体两端电压为0V时，该导体的电阻仍为10Ω．
故答案为：10；10．
4.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像，根据图像，下列说法错误的是（ ）
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0．9A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
【答案】D
【解析】电压相同时，电流和电阻成反比。所以导体甲的电阻小于导体乙的电阻。
故选D。
5.小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图中A、B、C三点的电流IA、IB、IC大小关系为________ ．基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数________ （选填“能”或“不能”）看作通过L1后的电流．若通过实验测量后，比较IA、IB、IC发现________ ， 则说明小明的假设是错误的．
【答案】IA＞IB＞IC；不能；IA=IB=IC
【解析】若发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理可得，在图中A、B、C三点的电流IA、IB、IC大小关系为IA＞IB＞IC ． 那么若在A点串联一个电流表，闭合电键后，电流表示数将不能看作是通过L1后的电流．
由图可知，电路中两灯泡串联，而A、B、C三点是串联电路中的三处，实验测量后发现，串联电路中处处电流相等，即IA=IB=IC ． 由此说明小明的假设是错误的．
故答案为：IA＞IB＞IC；不能；IA=IB=IC ．
6.如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、30Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干.
（1）请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正.
（2）改接好电路后所测得的几组电流、电压值如表1所示.在第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为________A.根据表数据可得结论：________.
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
①由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误.产生错误的原因是________，正确的数据应该是________A.
② 纠正错误以后，该小组用30Ω的电阻替换15Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V.请你找出一种可能的原因________.
【答案】（1）解：如下图所示
（2）0.3；当电阻一定时，通过导体的电流和导体两端的电压成正比
（3）3；没有调节滑动变阻器；0.2；滑动变阻器最大阻值过小
【解析】（1）滑动变阻器应与被测电阻和电流表串联，电压表应并联在被测电阻两端，正确的连线如上图所示；
（2）由图示可知，电流表接0-0.6A的量程，其示数为0.3A；表一中每次实验所得出的电压与对应的电流的比值都相等，说明：当电阻一定时，通过导体的电流和导体两端的电压成正比；
（3）① 由表2中的数据可知，在电压一定时，电流与电阻应成反比，第3组数据中的电流与电阻的乘积与第1、2组的不同， 这是由于没有调节滑动变阻器，没有控制电阻两端的电压不变；由第1组数据可知，电压应为3V，所以第3组数据中的电流值应为0.2A；②当换用大电阻后，分压会增大，当调节变阻器不能使电压表示数为3V，说明可能是变阻器的最大阻值太小了.
故答案为：（1）图略；（2）0.3；当电阻一定时，通过导体的电流和导体两端的电压成正比；（3）3；没有调节滑动变阻器；0.2；滑动变阻器最大阻值过小.
考点五：电阻的测量
1.在伏安法测电阻的实验中，实验原理是________ ，但算出的结果往往是不同的，这属于实验中的误差，是不可避免的，采取________ 的办法可以减小误差．
【答案】；多次测量取平均值
【解析】在伏安法测电阻的实验中，实验原理是， 即通过测量电压和电流，可以计算电阻的大小；
在实验中，由于存在误差，为了减小误差，可以采取多次测量取平均值的方法．
故答案为：；多次测量取平均值．
2.为了测量一个标有“2.5V 0.625W”小灯泡的电阻，小雄连接的实验电路如图所示。
（1）图中电压表还没有连入电路，请你用笔画线作为导线，将电压表正确地连入电路中。________
（2）实验前，他发现电路中还有一处连接不恰当，请你指出________ 。
（3）闭合开关前，滑动变阻器的滑片P应处在________ 端。（选填“A”或“B”）
（4）正确连接电路，经检查无误后，小雄分别测出了小灯泡两端的电压为1.5V、2V、2.5V，计算出对应的电阻R1、R2、R3。然后用R1、R2、R3的平均 值作为小灯泡两端电压为2V时的电阻。他的做法________ （选填“正确”或“不正确”）
（5）这个小灯泡在正常工作时的电阻为________ Ω。
【答案】；电流表量程选择过大；A；不正确；10
【解析】（1）电压表接入电路时，应与灯泡并联，使电流从正接线柱流入，负接线柱流出，同时选择0—3V量程，如图所示。（2）由标有“2.5V 0.625W”小灯泡知正常发光时通过的电流为0.25A，小于0.6A，故电流表的量程选择过大。（3）闭合开关前，应移动滑动变阻器的滑片P使其接入电路中电阻最大，故滑片P应处在A端。（4）由于灯丝的电阻随温度的升高而增大，故用R1、R2、R3的平均值作为小灯泡两端电压为2V时的电阻，他的做法是错误的。（5）小灯泡在正常工作时，P=0.625W，U=2.5V，则小灯泡的电阻为。
3.在“用电压表和电流表测电阻”的实验中，要测量小灯泡的电阻．
（1）在下面方框内画出实验电路图
（2）将图甲中的器材连成实验电路．要求：实物位置不动，导线不交叉．
（3）①伏安法测电阻的原理是________，实验中直接测量的物理量是________和________
②用伏安法测电阻的实验中，滑动变阻器的作用是________和________．
③在连接过程中，开关应该是________，线路连好后滑动变阻器的阻值应调到________．（参照实物图，填字母）
（4）如果测量时电压表示数为2.4V，电流表示数如图乙所示，则通过小灯泡的电流为________A，被测小灯泡的阻值为________Ω．
【答案】（1）解：依据伏安法测电阻原理，电压表并联接在L两端，电流表与L串联，为了获得多组数据，应串联滑动变阻器，如图1：
（2）解：根据设好的电路图连接实物，注意连接顺序，电源电压由两节干池提供，因此电压表用0﹣3V量程，由图乙可知，电流表使用0﹣0.6A量程，如图2：
（3）欧姆定律；电压；电流；保护电路；改变小灯泡中电流和灯泡两端电压，获得多组数据；断开；B
（4）0.24；10
【解析】（3）①伏安法测电阻的原理是：欧姆定律，即：R= ，则需要测量的物理量是小灯泡两端的电压和通过灯泡的电流．②滑动变阻器主要作用是保护电路和改变定值电阻两端的电压和电流，能获得多组数据，可以用求平均值的方法减小误差；③为防止短路，连接电路的过程中，开关必须断开，为防止电路中电流过大损坏电路，在开关闭合之前，滑动变阻器的滑片应滑到最大阻值B处；（4）由图乙可知，电流表用的是0～0.6A的量程，最小分度值为0.02A，可读出电流值为0.24A，灯泡电阻R= = =10Ω．
故答案为：（1）如图1；（2）如图2；（3）①欧姆定律；电压；电流；②保护电路；改变小灯泡中电流和灯泡两端电压，获得多组数据；③断开；B （4）0.24 A、10Ω．
相关试卷
教科版九年级上册2 电路练习： 这是一份教科版九年级上册2 电路练习，共12页。试卷主要包含了断路的分析和判断，短路的分析和判断，家庭电路故障分析与判断等内容，欢迎下载使用。
中考物理高频重难点考点专题解读与训练专题12力学实验含解析： 这是一份中考物理高频重难点考点专题解读与训练专题12力学实验含解析，共24页。试卷主要包含了探究影响滑动摩擦力大小的因素，探究液体内部的压强特点实验，探究浮力大小跟哪些因素有关，探究杠杆平衡条件，测量滑轮组的机械效率，探究影响动能大小的因素等内容，欢迎下载使用。
中考物理高频重难点考点专题解读与训练专题02光学作图含解析： 这是一份中考物理高频重难点考点专题解读与训练专题02光学作图含解析，共10页。试卷主要包含了光学作图要求，光学作图方法等内容，欢迎下载使用。
