2021年中考物理考点专题训练磁现象含解析
展开
这是一份2021年中考物理考点专题训练磁现象含解析，共26页。试卷主要包含了根据所学知识完成下面的小题，1；300；25等内容，欢迎下载使用。

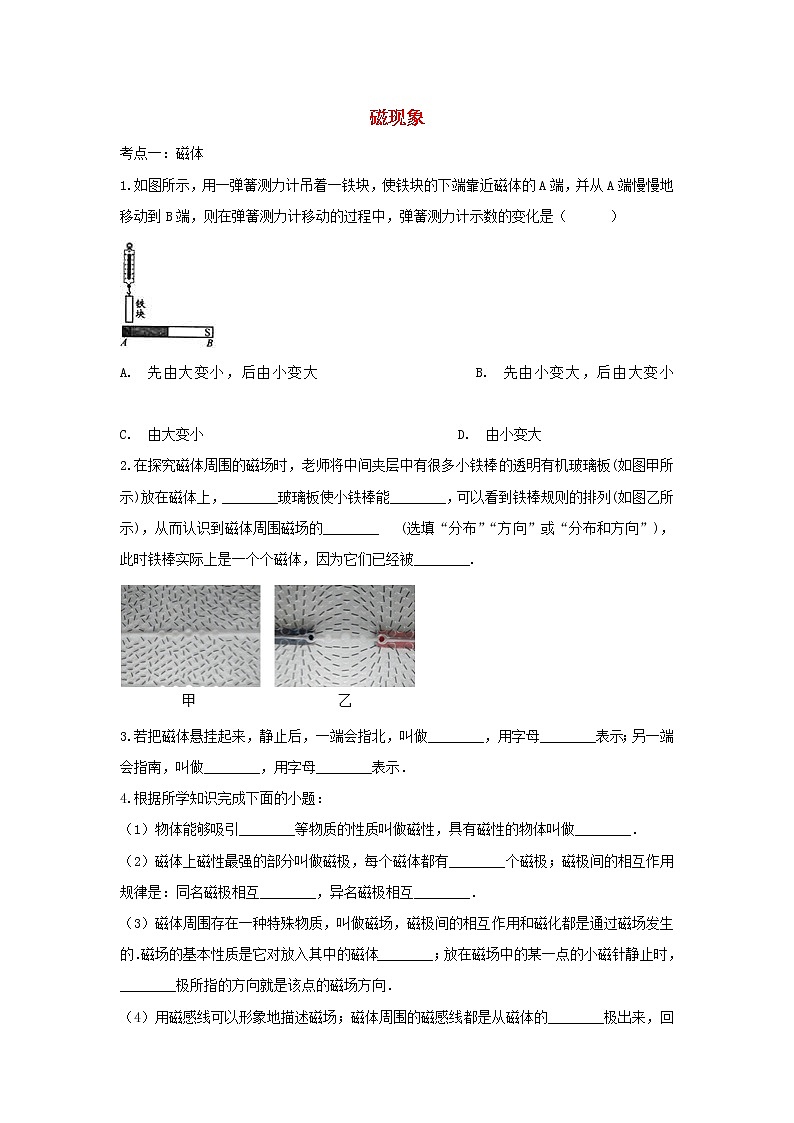

磁现象
考点一：磁体
1.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是（ ）
A. 先由大变小，后由小变大 B. 先由小变大，后由大变小
C. 由大变小 D. 由小变大
2.在探究磁体周围的磁场时，老师将中间夹层中有很多小铁棒的透明有机玻璃板(如图甲所示)放在磁体上，________玻璃板使小铁棒能________，可以看到铁棒规则的排列(如图乙所示)，从而认识到磁体周围磁场的________ (选填“分布”“方向”或“分布和方向”)，此时铁棒实际上是一个个磁体，因为它们已经被________.
3.若把磁体悬挂起来，静止后，一端会指北，叫做________，用字母________表示；另一端会指南，叫做________，用字母________表示．
4.根据所学知识完成下面的小题：
（1）物体能够吸引________等物质的性质叫做磁性，具有磁性的物体叫做________．
（2）磁体上磁性最强的部分叫做磁极，每个磁体都有________个磁极；磁极间的相互作用规律是：同名磁极相互________，异名磁极相互________．
（3）磁体周围存在一种特殊物质，叫做磁场，磁极间的相互作用和磁化都是通过磁场发生的．磁场的基本性质是它对放入其中的磁体________；放在磁场中的某一点的小磁针静止时，________极所指的方向就是该点的磁场方向．

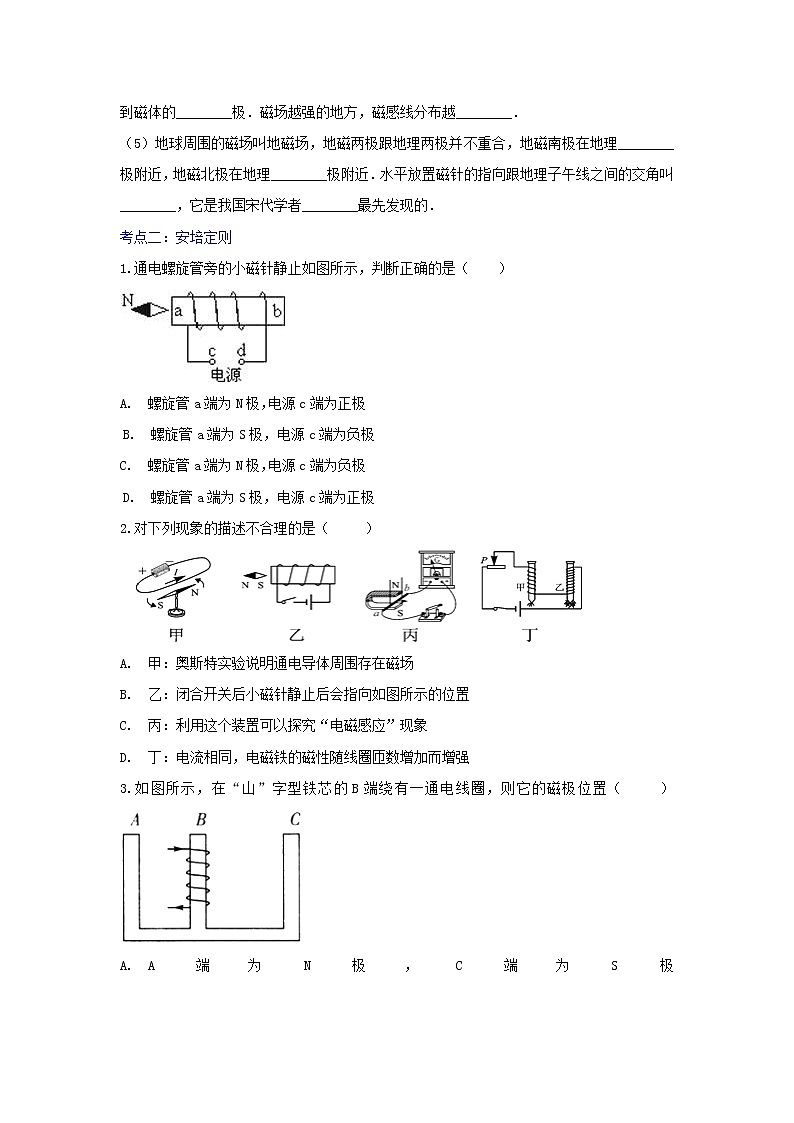

（4）用磁感线可以形象地描述磁场；磁体周围的磁感线都是从磁体的________极出来，回到磁体的________极．磁场越强的地方，磁感线分布越________．
（5）地球周围的磁场叫地磁场，地磁两极跟地理两极并不重合，地磁南极在地理________极附近，地磁北极在地理________极附近．水平放置磁针的指向跟地理子午线之间的交角叫________，它是我国宋代学者________最先发现的．
考点二：安培定则
1.通电螺旋管旁的小磁针静止如图所示，判断正确的是（ ）
A. 螺旋管a端为N极，电源c端为正极 B. 螺旋管a端为S极，电源c端为负极
C. 螺旋管a端为N极，电源c端为负极 D. 螺旋管a端为S极，电源c端为正极
2.对下列现象的描述不合理的是（ ）
A. 甲：奥斯特实验说明通电导体周围存在磁场
B. 乙：闭合开关后小磁针静止后会指向如图所示的位置
C. 丙：利用这个装置可以探究“电磁感应”现象
D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强
3.如图所示，在“山”字型铁芯的B端绕有一通电线圈，则它的磁极位置（ ）
A. A端为N极，C端为S极 B. A端为S极，C端为N极
C. A、C两端均为N极，B端为S极 D. A、C端均为S极，B端为N极
4.根据图中通电螺线管中的电流方向，可以判断出通电螺线管的右端是________ 极（选填“N”或“S”）。
5.如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
6.如图所示，在通电螺线管内放置一小磁针，小磁针静止时N极水平向右。请按要求完成：
⑴画出一条完整、闭合的磁感线；
⑵画出螺线管导线的绕法。
考点三：电磁铁 电磁继电器
1.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A. 电磁铁的右端为N极
B. 小磁针将顺时针旋转
C. 当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D. 当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
2.电梯出于安全考虑，设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（ ）
A. 电磁铁是根据电磁感应原理制成的 B. 超载时，电磁铁的磁性减小
C. 工作时，电磁铁的上端为N极 D. 正常情况下（未超载），K与B接触
3.如图所示是温度自动报警器，当达到设定温度时，发出报警信号。下列关于该装置的说法中正确的是( )
A. 当温度达到100 oC时报警
B. 报警时电磁铁的左端是S极
C. 报警器中的电磁铁利用了电磁感应原理
D. 报警器中的电磁铁利用了磁场对电流的作用原理
4.丹麦物理学家________首先发现了电与磁之间存在本质联系,生产生活中的________ (选填“电磁起重机”“台灯”或“电热毯”)主要是利用电流磁效应工作的。
5.电磁铁主要由________和________构成．磁性的有无可以通过________来控制；极性可以通过________来控制；磁性的强弱可以通过________和________来控制．
6.巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，电源电压恒定，闭合开关S，滑动变阻器的滑片向左移动，电磁铁的磁性________（选填“变强”、“变弱”或“不变”），电流表A2的示数________（选填“变大”、“变小”或“不变”）．
考点四：电动机
1.如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是（）
A. 电流表的工作原理为电磁感应
B. 当电流表工作时把电能转化为机械能
C. 当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关
D. 因串联电路中的电流处处相等，故电流表应串联在被测电路中
2.下列设备中没有使用电动机的是（ ）
A. 电动车 B. 彩电 C. 冰箱 D. 数码摄像机
3.小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为________；该灯正常工作1h消耗的电能是________ kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过________圈，如该灯泡接在110V的电路上，它的实际功率是 ________ W．（不考虑灯丝电阻的变化）
4.如甲乙两图所示，能说明电动机工作原理的是图________．发电机是根据________现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度________（选填“增强”或“减弱”），弹簧长度________（选填“变长”或“缩短”）．
5.如图所示，是某互助小组制作的一台简易电动机，用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下．接通电源并用手轻推一下线圈，线圈就会不停的转动起来．请问：
（1）推一下线圈的原因是：________；在实验中为了使线圈能持续转动，采取的办法是：________．
（2）要使线圈的转动方向发生改变，请提出两个方案：
①________．
②________．
考点五：发电机 电磁感应
1.首先发现电磁感应现象的科学家是( )
A. 法拉第 B. 奥斯特 C. 焦耳 D. 安培
2.如图所示，POS刷卡机的广泛应用给人们的生活带来了便利，POS机刷卡位置有一个绕有线圈的小铁环制成的检测头，当信用卡的磁条在指定位置刷一下，线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下列能反映其工作原理的（ ）
A. 磁场的方向性 B. 磁场对电流有力的作用
C. 电磁感应现象 D. 电流周围存在磁场
3.如图所示的电学实验装置，说法正确的是（ ）
A. 磁场对电流的作用
B. 同种电荷相互吸引
C. 使用试电笔时手应接触笔尾金属体
D. 记录电功率的装置
4.如图所示，直导线自由悬挂，不计阻力的情况下，给直导线通电，蹄形磁体对通电直导线有________的作用，根据这个原理可以制作________机，此过程中直导线中________（“有”或“没有”）产生感应电流．
5.如图所示是一种能发光的溜冰鞋，这种溜冰鞋下面装有“夜光轮”，“夜光轮”的原理是：磁环固定在轮周上，由金属线圈和发光二极管组成的闭合电路固定在轮轴上，溜冰时磁环随轮周转动，就相当于金属线圈做 ________运动而产生电流，使二极管发光．
6.如图所示是探究电磁感应现象的装置．
（1）闭合开关．让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针________ （选填“偏转”或”不偏转”）．
（2）利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
在上述四次实验中．比较________两次实验，可知感应电流方向与磁场方向有关；比较________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观．导体AB水平同左（或向右）缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与________有关．
（4）有同学还想探究感应电流的大小是否与磁场强 弱有关．请写出简要做法：________；如何判断：________．
（5）如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察到灵敏电流计的指针________（选填“左右摆动”或“向一侧摆动”）．这表明该发电机模型发出的电是________（选填“交流电”或“直流电”）．
7.发电机是如何发电的呢？同学们用如图所示的装置进行探究．
（1）将导体棒 悬挂起来保持静止，闭合开关，灵敏电流计 指针不偏转，说明电路中________（选填“有”或“无”）电流产生．
（2）小明认为“中要导体在磁场中运动就可以产生电流”．为验证小明的猜想是否正确，实验小组继续进行探究活动，并把观察到的现象记录到下表中：
①根据记录的实验数据可知，小明的观点是________（选填“正确”或“错误”）的；
②比较第 、 次实验现象，可以得到的结论是________；
③比较第 、 交实验现象，可以得到的结论是________．
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现灵敏电流计 的指针都偏转．请你根据以上所有信息，写出产生感应电流的条件：________．
2019-2020学年九年级物理考点归类复习——专题三十二：磁现象参考答案
考点一：磁体
1.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是（ ）
A. 先由大变小，后由小变大 B. 先由小变大，后由大变小
C. 由大变小 D. 由小变大
【答案】A
【解析】磁体有吸引铁钴镍的性质，条形磁体两极的磁性最强，中间最弱，所以当铁块在条形磁体的N极时，受到磁铁的作用较强，所以弹簧测力计对铁块的拉力较大，示数较大；向右移动过程中，吸引力先变小后变大，所以示数是先变小后变大，选A。
2.在探究磁体周围的磁场时，老师将中间夹层中有很多小铁棒的透明有机玻璃板(如图甲所示)放在磁体上，________玻璃板使小铁棒能________，可以看到铁棒规则的排列(如图乙所示)，从而认识到磁体周围磁场的________ (选填“分布”“方向”或“分布和方向”)，此时铁棒实际上是一个个磁体，因为它们已经被________.
【答案】轻敲；自由转动；分布；磁化
【解析】根据题意知道，将中间夹层中有很多小铁棒的透明有机玻璃板放在磁体上，需要轻轻敲击玻璃板，轻敲玻璃板的目的是减小摩擦力的影响，观察小铁棒的分布情况，小铁棒在磁场中被磁化成一个个小磁针，从而在磁场中有序地排列起来，从而认识到磁体周围磁场的分布。
故答案为：轻敲；自由转动；分布；磁化.
3.若把磁体悬挂起来，静止后，一端会指北，叫做________，用字母________表示；另一端会指南，叫做________，用字母________表示．
【答案】北极；N；南极；S
【解析】由于地球是个大磁体，且地磁北极在地理南极附近，地磁南极在地理的北极附近，所以在水平面内自由转动的小磁针，静止后由于同名磁极相互排斥，异名磁极相互吸引，则小磁针总是一端指北，叫做北极，用字母N表示，另一端指南，叫南极，用字母S表示． 故答案为：北极；N；南极；S．
4.根据所学知识完成下面的小题：
（1）物体能够吸引________等物质的性质叫做磁性，具有磁性的物体叫做________．
（2）磁体上磁性最强的部分叫做磁极，每个磁体都有________个磁极；磁极间的相互作用规律是：同名磁极相互________，异名磁极相互________．
（3）磁体周围存在一种特殊物质，叫做磁场，磁极间的相互作用和磁化都是通过磁场发生的．磁场的基本性质是它对放入其中的磁体________；放在磁场中的某一点的小磁针静止时，________极所指的方向就是该点的磁场方向．
（4）用磁感线可以形象地描述磁场；磁体周围的磁感线都是从磁体的________极出来，回到磁体的________极．磁场越强的地方，磁感线分布越________．
（5）地球周围的磁场叫地磁场，地磁两极跟地理两极并不重合，地磁南极在地理________极附近，地磁北极在地理________极附近．水平放置磁针的指向跟地理子午线之间的交角叫________，它是我国宋代学者________最先发现的．
【答案】（1）铁、钴、镍；磁体
（2）两；排斥；吸引
（3）产生磁力的作用；北
（4）北；南；密
（5）北；南；磁偏角；沈括
【解析】（1）物体能够吸引铁、钴、镍等物质的性质叫做磁性，具有磁性的物体叫做磁体；（2）磁体上磁性最强的部分叫做磁极，每个磁体都有两个磁极，南极和北极；磁极间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引；（3）磁场的基本性质是它对放入其中的磁体产生磁力的作用；放在磁场中的某一点的小磁针静止时，北极所指的方向就是该点的磁场方向；（4）为了描述磁场，人们引入了磁场的概念，磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极．磁场越强的地方，磁感线分布越密；（5）地球周围的磁场叫地磁场，地磁两极跟地理两极并不重合，地磁南极在地理北极附近，地磁北极在地理南极附近，水平放置磁针的指向跟地理子午线之间的交角叫磁偏角，它是我国宋代学者沈括最先发现的． 故答案为：（1）铁、钴、镍；磁体；（2）两；排斥；吸引；（3）产生磁力的作用；北；（4）北；南；密；（5）北；南；磁偏角；沈括．
考点二：安培定则
1.通电螺旋管旁的小磁针静止如图所示，判断正确的是（ ）
A. 螺旋管a端为N极，电源c端为正极 B. 螺旋管a端为S极，电源c端为负极
C. 螺旋管a端为N极，电源c端为负极 D. 螺旋管a端为S极，电源c端为正极
【答案】C
【解析】【分析】小磁针静止时N极向左，S极靠近螺线管；因小磁针处于通电螺旋管的磁场中，且小磁针静止时N极所指方向为该处磁场方向，故说明螺旋管a端为N极，b端为S极；则由右手螺旋定则可知电流由d流入螺旋管，故说明d端为电源正极，c端为负极；
故选C
2.对下列现象的描述不合理的是（ ）
A. 甲：奥斯特实验说明通电导体周围存在磁场
B. 乙：闭合开关后小磁针静止后会指向如图所示的位置
C. 丙：利用这个装置可以探究“电磁感应”现象
D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强
【答案】B
【解析】 ：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意； B、乙：根据安培定则，可以判断螺线管的左端是S极，右端是N极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；
C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；
D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．
故选B．
3.如图所示，在“山”字型铁芯的B端绕有一通电线圈，则它的磁极位置（ ）
A. A端为N极，C端为S极 B. A端为S极，C端为N极
C. A、C两端均为N极，B端为S极 D. A、C端均为S极，B端为N极
【答案】D
【解析】根据右手定则，伸出右手让四指弯曲，跟螺线管中电流的方向一致，则大拇指所指的方向即B端是通电螺线管的N极．A、C与B相连接，A和C在B的磁场中，内部分子电流被磁化，使A、C端变为磁铁的S极．只有选项D正确． 故选D．
4.根据图中通电螺线管中的电流方向，可以判断出通电螺线管的右端是________ 极（选填“N”或“S”）。
【答案】S
【解析】电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，用右手握螺线管，让四指指向螺线管中电流的方向，大拇指向螺线管的左端，故左端为N极，右端是S极。
5.如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
【答案】解：如图所示：
【解析】已知开关闭合后，位于螺线管右侧的小磁针逆时针旋转90°．根据磁极间的相互作用可知，螺线管左端为S极，右端为N极，由右手螺旋定则可得，电流由左侧流入，故电源左侧为正极，右侧为负极；如图所示：
6.如图所示，在通电螺线管内放置一小磁针，小磁针静止时N极水平向右。请按要求完成：
⑴画出一条完整、闭合的磁感线；
⑵画出螺线管导线的绕法。
【答案】解：如图所示：
【解析】（1）磁体内部的磁感线由S极指向N极，根据图中小磁针的指向，可知通电螺线管右端为N极，左端为S极，磁体外部的磁感线是从N极出发，回到S极的，如图所示：（2）通电螺线管右端为N极、左端为S极，根据安培定则，右手握住螺线管，大拇指指向螺线管的N极，四指指向电流的方向，则螺线管导线的绕法如图所示：
考点三：电磁铁 电磁继电器
1.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A. 电磁铁的右端为N极
B. 小磁针将顺时针旋转
C. 当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D. 当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
【答案】D
【解析】 A. 根据安培定则，右手握住螺线管，四指弯曲指向电流的方向，则大拇指的指向即为螺线管的磁场方向，即大拇指端即为N极，所以电磁铁的左端为N极，A不符合题意；
B. 电磁铁的左端为N极，根据同名磁极排斥，异名磁极吸引的特点，小磁针将逆时针旋转，B不符合题意；
C. 当P向左滑动时，电阻变小，电流变大，电磁铁的磁性增强，根据题意知巨磁电阻变小，所以右侧电路中电流变大，指示灯变亮，C不符合题意；
D. 当P向右滑动时，电阻变大，电流变小，电磁铁的磁性减小，根据题意知巨磁电阻变大，所以右侧电路中电流变小，根据 知，电压表的示数减小，D符合题意；
故答案为：D。
2.电梯出于安全考虑，设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（ ）
A. 电磁铁是根据电磁感应原理制成的 B. 超载时，电磁铁的磁性减小
C. 工作时，电磁铁的上端为N极 D. 正常情况下（未超载），K与B接触
【答案】C
【解析】 ：A、电磁铁是根据电流的磁效应原理制成的，故A错误；
B、超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，故B错误；
C、工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故C正确；
D、正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，故D错误。
故选C。
3.如图所示是温度自动报警器，当达到设定温度时，发出报警信号。下列关于该装置的说法中正确的是( )
A. 当温度达到100 oC时报警
B. 报警时电磁铁的左端是S极
C. 报警器中的电磁铁利用了电磁感应原理
D. 报警器中的电磁铁利用了磁场对电流的作用原理
【答案】B
【解析】A读图可知，该温度计的分度值为1℃，金属丝下端指在96℃所在位置上，因此因此当温度达到96℃时左侧控制电路接通，电磁铁具有磁性，吸引衔铁，使右侧电路接通，电铃发声报警，A不符合题意；B由图知，电流从电磁铁的右端流入、左端流出，根据安培定则可知，报警时电磁铁的右端是N极，左端是S极，B符合题意。C. 电磁铁通电时有磁性，断电时没有磁性，运用电流的磁效应，CD不符合题意.
故答案为：B
4.丹麦物理学家________首先发现了电与磁之间存在本质联系,生产生活中的________ (选填“电磁起重机”“台灯”或“电热毯”)主要是利用电流磁效应工作的。
【答案】奥斯特；电磁起重机
【解析】电与磁之间存在本质联系是丹麦物理学家奥斯特首先发现的。电磁起重机就利用了电流的磁效应。故答案为：奥斯特；电磁起重机.
5.电磁铁主要由________和________构成．磁性的有无可以通过________来控制；极性可以通过________来控制；磁性的强弱可以通过________和________来控制．
【答案】螺线管；铁芯；通断电流；电流的方向；电流的大小；线圈匝数
【解析】内部带有铁芯的螺线管叫做电磁铁；电磁铁的优点很多，它的磁性有无可以由电流的通断来控制；电磁铁的磁性强弱可以由电流大小和线圈匝数来控制；电磁铁的南北极可以由电流方向来控制，使用起来很方便．在电流一定时，线圈匝数越多，它的磁性越强． 故答案为：螺线管；铁芯；通断电流；电流的方向；电流的大小；线圈匝数．
6.巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，电源电压恒定，闭合开关S，滑动变阻器的滑片向左移动，电磁铁的磁性________（选填“变强”、“变弱”或“不变”），电流表A2的示数________（选填“变大”、“变小”或“不变”）．
【答案】变强；变大
【解析】由左图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小， 由I= 可知，电路中的电流变大，
因电磁铁磁性的强弱与线圈匝数和通过的电流有关，且匝数不变，通过的电流越大，磁性越强，所以，此时电磁铁的磁性变强；
由右图可知，巨磁电阻和灯泡串联，因巨磁电阻在磁场中急剧减小，此时磁场增强，
所以，巨磁电阻的阻值会变小，电路中的总电阻变小；
由欧姆定律可知，电路中的电流变大，电流表的示数变大．
故答案为：变强；变大．
考点四：电动机
1.如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是（）
A. 电流表的工作原理为电磁感应
B. 当电流表工作时把电能转化为机械能
C. 当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关
D. 因串联电路中的电流处处相等，故电流表应串联在被测电路中
【答案】A
【解析】A、通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，故A错误；
B、线圈中有电流通过时，表针转动，电能转化为机械能；故B正确；
C、改变线圈中的电流方向，其转动方向会发生改变，当电流表从电流表的负接线柱流入时指针反向偏转，故C正确；
D、因串联电路中的电流处处相等，故电流表应串联在被测电路中；故D正确．
故选A．
2.下列设备中没有使用电动机的是（ ）
A. 电动车 B. 彩电 C. 冰箱 D. 数码摄像机
【答案】B
【解析】A．电动车是利用电动机工作的，故不符合题意；
B．彩电中没有电动机，故符合题意；
C．冰箱中有电动机，故不符合题意；
D．数码摄像机的开关机时，镜头前伸或后退就是利用电动机工作的，故不符合题意；
故选B．
3.小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为________；该灯正常工作1h消耗的电能是________ kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过________圈，如该灯泡接在110V的电路上，它的实际功率是 ________ W．（不考虑灯丝电阻的变化）
【答案】磁场对电流有力的作用；0.1；300；25
【解析】小灯泡中通以交流电流，故小灯泡的灯丝在磁场中受力是变化的，故小灯泡的灯丝将抖动；说明了磁场对通电导体有力的作用； 据灯泡正常工作，所以此时的功率是100W，即0.1kW，故W=Pt=0.1kw×h=0.1kW•h；
据电能表盘上标有3000R/KW•h，所以转动的圈数是：n=3000×0.1=300R；
根据P= 可得，灯泡的电阻：
R= = =484Ω，
将它接在110V的电路中时，该灯泡消耗的实际功率：
P= = =25W
故答案为：磁场对电流有力的作用；0.1；300；25．
4.如甲乙两图所示，能说明电动机工作原理的是图________．发电机是根据________现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度________（选填“增强”或“减弱”），弹簧长度________（选填“变长”或“缩短”）．
【答案】乙；电磁感应；增强；变长
【解析】（1）电动机是根据通电导体在磁场中受力的原理制成的，电路中有电源，故应为图乙；发电机是根据电磁感应原理制成的，电路中无电源，为图甲；（2）读图可知，当滑片P从b端到a端滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强； 电流从螺线管的下端流入，上端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为N极．根据异名磁极相互吸引可知，条形磁铁与电磁铁的相互作用为吸引，
当电磁铁的磁性变强时，吸引力变大，则弹簧长度变长．
故答案为：乙；电磁感应；增强；变长．
5.如图所示，是某互助小组制作的一台简易电动机，用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下．接通电源并用手轻推一下线圈，线圈就会不停的转动起来．请问：
（1）推一下线圈的原因是：________；在实验中为了使线圈能持续转动，采取的办法是：________．
（2）要使线圈的转动方向发生改变，请提出两个方案：
①________．
②________．
【答案】（1）使线圈越过平衡位置；用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮
（2）只改变磁场方向；只改变电流方向
【解析】（1）当线圈在平衡位置，线圈中没有电流通过，所以要人工转动下，越过平衡位置后，线圈就受到了磁场的力的作用而转动下去．
在实验中要使线圈能持续转动，采取的办法是：用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮来改变通入线圈的电流方向；（3）影响线圈的转动方向是电流的方向和磁场的方向．所以要使线圈的转动方向发生改变，只要改变其中一个因素即可．
答案为：使线圈越过平衡位置；用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮；只改变磁场方向；只改变电流方向．
考点五：发电机 电磁感应
1.首先发现电磁感应现象的科学家是( )
A. 法拉第 B. 奥斯特 C. 焦耳 D. 安培
.【答案】A
【解析】 A、英国物理学家法拉第最早发现了电磁感应现象．故A正确；
B、奥斯特首先发现电流的磁效应．故B错误；
C、焦耳发现了焦耳定律．故C错误；
D、安培发现了安培定则．故D错误．
故选：A．
2.如图所示，POS刷卡机的广泛应用给人们的生活带来了便利，POS机刷卡位置有一个绕有线圈的小铁环制成的检测头，当信用卡的磁条在指定位置刷一下，线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下列能反映其工作原理的（ ）
A. 磁场的方向性 B. 磁场对电流有力的作用
C. 电磁感应现象 D. 电流周围存在磁场
【答案】C
【解析】 ：如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应；将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，POS刷卡机读出信息原理就是电磁感应现象．
故选C．
3.如图所示的电学实验装置，说法正确的是（ ）
A. 磁场对电流的作用
B. 同种电荷相互吸引
C. 使用试电笔时手应接触笔尾金属体
D. 记录电功率的装置
【答案】C
【解析】
A、电路中没有电源是研究电磁感应原理的装置，利用电磁感应制成发电机，故A错误；
C、同种电荷相互排斥，故B错误；
B、使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，故C正确；
D、电能表用来测量用电器一段时间内消耗的电能的，故D错误．
故选C．
4.如图所示，直导线自由悬挂，不计阻力的情况下，给直导线通电，蹄形磁体对通电直导线有________的作用，根据这个原理可以制作________机，此过程中直导线中________（“有”或“没有”）产生感应电流．
【答案】力；电动；有
【解析】如图所示，若直导线中有电流通过，其恰好处于磁场中，此时通电直导线会受力运动，电动机就是利用该原理制成的； 此直导线为闭合电路的一部分导体，它在磁场中做切割磁感线运动，所以此时直导线中会产生感应电流．
故答案为：力；电动；有．
5.如图所示是一种能发光的溜冰鞋，这种溜冰鞋下面装有“夜光轮”，“夜光轮”的原理是：磁环固定在轮周上，由金属线圈和发光二极管组成的闭合电路固定在轮轴上，溜冰时磁环随轮周转动，就相当于金属线圈做 ________运动而产生电流，使二极管发光．
.【答案】切割磁感线
【解析】产生感应电流的条件是：闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流；产生感应电流的导体相当于电源；溜冰时磁环随轮周转动，相当于金属线圈做切割磁感线运动，电路中产生感应电流．
故答案为：切割磁感线．
6.如图所示是探究电磁感应现象的装置．
（1）闭合开关．让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针________ （选填“偏转”或”不偏转”）．
（2）利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
在上述四次实验中．比较________两次实验，可知感应电流方向与磁场方向有关；比较________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观．导体AB水平同左（或向右）缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与________有关．
（4）有同学还想探究感应电流的大小是否与磁场强 弱有关．请写出简要做法：________；如何判断：________．
（5）如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察到灵敏电流计的指针________（选填“左右摆动”或“向一侧摆动”）．这表明该发电机模型发出的电是________（选填“交流电”或“直流电”）．
【答案】（1）不偏转
（2）1和2（或3和4）；1和4（或2和3）
（3）导体运动的快慢
（4）保持切割磁感线运动的速度不变，改变磁场的强弱；电流表指针的偏转幅度
（5）左右摆动；交流电
【解析】（1）导体沿竖直方向运动，运动方向与磁场平行，故不切割磁感线，不会产生感应电流，指针不发生偏转．（2）比较实验1和2（或3和4）可知：在导体切割磁感线运动方向一定时，改变磁场方向，感应电流的方向发生改变；比较实验1和4（或2和3）可知：在导体切割磁感线运动方向（或导体运动方向）不变时，磁场方向改变，感应电流的方向就改变．（3）导体AB水平同左（或向右）缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大，这说明电路中的电流变大，所以可以看出感应电流的大小与导体的运动快慢有关．（4）因为导体是否运动、磁场的有无都影响了感应电流的大小；所以设计实验步骤时采用控制变量法；即：保持切割磁感线运动的速度不变，改变磁场的强弱，利用电流表指针的偏转幅度表示感应电流的大小．（5）发电机中的线圈在磁场中转动，在转动一周的过程中，线圈中的一段导体先从最上端到最下端后又从最下端到最上端．利用右手定则可知，感应电流的方向与导体运动方向和磁场方向有关，在磁场方向不变的情况下，导体运动方向改变，感应电流的方向也随之改变，所以，灵敏电流计的指针是左右摆动，并说明发电机发出的电流的大小是不断变化的，发出的是交流电； 答：（1）不偏转；（2）1和2（或3和4）；1和4（或2和3）；（3）导体的运动快慢；（4）保持切割磁感线运动的速度不变，改变磁场的强弱；电流表指针的偏转幅度；（5）左右摆动；交流电．
7.发电机是如何发电的呢？同学们用如图所示的装置进行探究．
（1）将导体棒 悬挂起来保持静止，闭合开关，灵敏电流计 指针不偏转，说明电路中________（选填“有”或“无”）电流产生．
（2）小明认为“中要导体在磁场中运动就可以产生电流”．为验证小明的猜想是否正确，实验小组继续进行探究活动，并把观察到的现象记录到下表中：
①根据记录的实验数据可知，小明的观点是________（选填“正确”或“错误”）的；
②比较第 、 次实验现象，可以得到的结论是________；
③比较第 、 交实验现象，可以得到的结论是________．
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现灵敏电流计 的指针都偏转．请你根据以上所有信息，写出产生感应电流的条件：________．
【答案】（1）无
（2）错误；感应电流的方向与ab运动的方向有关；感应电流的方向与磁场的方向有关
（3）闭合电路中的一部分导体在磁场中作切割磁感线运动
【解析】(1)当导体ab静止悬挂起来后,闭合开关,此时导体没有做切割磁感线运动,灵敏电流计G指针不偏转,说明电路中无电流产生; (2)①根据表格中的信息可以知道,当导体在磁场中运动时,电流计指针不一定偏转,说明不一定产生电流,故小明的观点是错误的; ②比较第2、3次实验现象发现,磁场方向相同,导体运动的方向不同,产生电流的方向不同,即产生的电流的方向跟导体运动方向有关; ③比较第3、6次实验现象发现,导体运动的方向相同,磁场方向不同,产生电流的方向不同,即产生的电流的方向还跟磁场方向有关; (3)电路闭合时,不论是导体运动还是磁体运动,导体会做切割磁感线运动,所以导体中有感应电流产生,这种现象是电磁感应,此原理最早由英国物理学家法拉第发现的.
故答案为： (1)无；(2)错误；感应电流的方向与ab运动的方向有关；感应电流的方向与磁场的方向有关；(3)闭合电路中的一部分导体在磁场中作切割磁感线运动.
磁现象
考点一：磁体
1.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是（ ）
A. 先由大变小，后由小变大 B. 先由小变大，后由大变小
C. 由大变小 D. 由小变大
2.在探究磁体周围的磁场时，老师将中间夹层中有很多小铁棒的透明有机玻璃板(如图甲所示)放在磁体上，________玻璃板使小铁棒能________，可以看到铁棒规则的排列(如图乙所示)，从而认识到磁体周围磁场的________ (选填“分布”“方向”或“分布和方向”)，此时铁棒实际上是一个个磁体，因为它们已经被________.
3.若把磁体悬挂起来，静止后，一端会指北，叫做________，用字母________表示；另一端会指南，叫做________，用字母________表示．
4.根据所学知识完成下面的小题：
（1）物体能够吸引________等物质的性质叫做磁性，具有磁性的物体叫做________．
（2）磁体上磁性最强的部分叫做磁极，每个磁体都有________个磁极；磁极间的相互作用规律是：同名磁极相互________，异名磁极相互________．
（3）磁体周围存在一种特殊物质，叫做磁场，磁极间的相互作用和磁化都是通过磁场发生的．磁场的基本性质是它对放入其中的磁体________；放在磁场中的某一点的小磁针静止时，________极所指的方向就是该点的磁场方向．
（4）用磁感线可以形象地描述磁场；磁体周围的磁感线都是从磁体的________极出来，回到磁体的________极．磁场越强的地方，磁感线分布越________．
（5）地球周围的磁场叫地磁场，地磁两极跟地理两极并不重合，地磁南极在地理________极附近，地磁北极在地理________极附近．水平放置磁针的指向跟地理子午线之间的交角叫________，它是我国宋代学者________最先发现的．
考点二：安培定则
1.通电螺旋管旁的小磁针静止如图所示，判断正确的是（ ）
A. 螺旋管a端为N极，电源c端为正极 B. 螺旋管a端为S极，电源c端为负极
C. 螺旋管a端为N极，电源c端为负极 D. 螺旋管a端为S极，电源c端为正极
2.对下列现象的描述不合理的是（ ）
A. 甲：奥斯特实验说明通电导体周围存在磁场
B. 乙：闭合开关后小磁针静止后会指向如图所示的位置
C. 丙：利用这个装置可以探究“电磁感应”现象
D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强
3.如图所示，在“山”字型铁芯的B端绕有一通电线圈，则它的磁极位置（ ）
A. A端为N极，C端为S极 B. A端为S极，C端为N极
C. A、C两端均为N极，B端为S极 D. A、C端均为S极，B端为N极
4.根据图中通电螺线管中的电流方向，可以判断出通电螺线管的右端是________ 极（选填“N”或“S”）。
5.如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
6.如图所示，在通电螺线管内放置一小磁针，小磁针静止时N极水平向右。请按要求完成：
⑴画出一条完整、闭合的磁感线；
⑵画出螺线管导线的绕法。
考点三：电磁铁 电磁继电器
1.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A. 电磁铁的右端为N极
B. 小磁针将顺时针旋转
C. 当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D. 当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
2.电梯出于安全考虑，设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（ ）
A. 电磁铁是根据电磁感应原理制成的 B. 超载时，电磁铁的磁性减小
C. 工作时，电磁铁的上端为N极 D. 正常情况下（未超载），K与B接触
3.如图所示是温度自动报警器，当达到设定温度时，发出报警信号。下列关于该装置的说法中正确的是( )
A. 当温度达到100 oC时报警
B. 报警时电磁铁的左端是S极
C. 报警器中的电磁铁利用了电磁感应原理
D. 报警器中的电磁铁利用了磁场对电流的作用原理
4.丹麦物理学家________首先发现了电与磁之间存在本质联系,生产生活中的________ (选填“电磁起重机”“台灯”或“电热毯”)主要是利用电流磁效应工作的。
5.电磁铁主要由________和________构成．磁性的有无可以通过________来控制；极性可以通过________来控制；磁性的强弱可以通过________和________来控制．
6.巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，电源电压恒定，闭合开关S，滑动变阻器的滑片向左移动，电磁铁的磁性________（选填“变强”、“变弱”或“不变”），电流表A2的示数________（选填“变大”、“变小”或“不变”）．
考点四：电动机
1.如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是（）
A. 电流表的工作原理为电磁感应
B. 当电流表工作时把电能转化为机械能
C. 当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关
D. 因串联电路中的电流处处相等，故电流表应串联在被测电路中
2.下列设备中没有使用电动机的是（ ）
A. 电动车 B. 彩电 C. 冰箱 D. 数码摄像机
3.小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为________；该灯正常工作1h消耗的电能是________ kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过________圈，如该灯泡接在110V的电路上，它的实际功率是 ________ W．（不考虑灯丝电阻的变化）
4.如甲乙两图所示，能说明电动机工作原理的是图________．发电机是根据________现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度________（选填“增强”或“减弱”），弹簧长度________（选填“变长”或“缩短”）．
5.如图所示，是某互助小组制作的一台简易电动机，用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下．接通电源并用手轻推一下线圈，线圈就会不停的转动起来．请问：
（1）推一下线圈的原因是：________；在实验中为了使线圈能持续转动，采取的办法是：________．
（2）要使线圈的转动方向发生改变，请提出两个方案：
①________．
②________．
考点五：发电机 电磁感应
1.首先发现电磁感应现象的科学家是( )
A. 法拉第 B. 奥斯特 C. 焦耳 D. 安培
2.如图所示，POS刷卡机的广泛应用给人们的生活带来了便利，POS机刷卡位置有一个绕有线圈的小铁环制成的检测头，当信用卡的磁条在指定位置刷一下，线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下列能反映其工作原理的（ ）
A. 磁场的方向性 B. 磁场对电流有力的作用
C. 电磁感应现象 D. 电流周围存在磁场
3.如图所示的电学实验装置，说法正确的是（ ）
A. 磁场对电流的作用
B. 同种电荷相互吸引
C. 使用试电笔时手应接触笔尾金属体
D. 记录电功率的装置
4.如图所示，直导线自由悬挂，不计阻力的情况下，给直导线通电，蹄形磁体对通电直导线有________的作用，根据这个原理可以制作________机，此过程中直导线中________（“有”或“没有”）产生感应电流．
5.如图所示是一种能发光的溜冰鞋，这种溜冰鞋下面装有“夜光轮”，“夜光轮”的原理是：磁环固定在轮周上，由金属线圈和发光二极管组成的闭合电路固定在轮轴上，溜冰时磁环随轮周转动，就相当于金属线圈做 ________运动而产生电流，使二极管发光．
6.如图所示是探究电磁感应现象的装置．
（1）闭合开关．让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针________ （选填“偏转”或”不偏转”）．
（2）利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
在上述四次实验中．比较________两次实验，可知感应电流方向与磁场方向有关；比较________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观．导体AB水平同左（或向右）缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与________有关．
（4）有同学还想探究感应电流的大小是否与磁场强 弱有关．请写出简要做法：________；如何判断：________．
（5）如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察到灵敏电流计的指针________（选填“左右摆动”或“向一侧摆动”）．这表明该发电机模型发出的电是________（选填“交流电”或“直流电”）．
7.发电机是如何发电的呢？同学们用如图所示的装置进行探究．
（1）将导体棒 悬挂起来保持静止，闭合开关，灵敏电流计 指针不偏转，说明电路中________（选填“有”或“无”）电流产生．
（2）小明认为“中要导体在磁场中运动就可以产生电流”．为验证小明的猜想是否正确，实验小组继续进行探究活动，并把观察到的现象记录到下表中：
①根据记录的实验数据可知，小明的观点是________（选填“正确”或“错误”）的；
②比较第 、 次实验现象，可以得到的结论是________；
③比较第 、 交实验现象，可以得到的结论是________．
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现灵敏电流计 的指针都偏转．请你根据以上所有信息，写出产生感应电流的条件：________．
2019-2020学年九年级物理考点归类复习——专题三十二：磁现象参考答案
考点一：磁体
1.如图所示，用一弹簧测力计吊着一铁块，使铁块的下端靠近磁体的A端，并从A端慢慢地移动到B端，则在弹簧测力计移动的过程中，弹簧测力计示数的变化是（ ）
A. 先由大变小，后由小变大 B. 先由小变大，后由大变小
C. 由大变小 D. 由小变大
【答案】A
【解析】磁体有吸引铁钴镍的性质，条形磁体两极的磁性最强，中间最弱，所以当铁块在条形磁体的N极时，受到磁铁的作用较强，所以弹簧测力计对铁块的拉力较大，示数较大；向右移动过程中，吸引力先变小后变大，所以示数是先变小后变大，选A。
2.在探究磁体周围的磁场时，老师将中间夹层中有很多小铁棒的透明有机玻璃板(如图甲所示)放在磁体上，________玻璃板使小铁棒能________，可以看到铁棒规则的排列(如图乙所示)，从而认识到磁体周围磁场的________ (选填“分布”“方向”或“分布和方向”)，此时铁棒实际上是一个个磁体，因为它们已经被________.
【答案】轻敲；自由转动；分布；磁化
【解析】根据题意知道，将中间夹层中有很多小铁棒的透明有机玻璃板放在磁体上，需要轻轻敲击玻璃板，轻敲玻璃板的目的是减小摩擦力的影响，观察小铁棒的分布情况，小铁棒在磁场中被磁化成一个个小磁针，从而在磁场中有序地排列起来，从而认识到磁体周围磁场的分布。
故答案为：轻敲；自由转动；分布；磁化.
3.若把磁体悬挂起来，静止后，一端会指北，叫做________，用字母________表示；另一端会指南，叫做________，用字母________表示．
【答案】北极；N；南极；S
【解析】由于地球是个大磁体，且地磁北极在地理南极附近，地磁南极在地理的北极附近，所以在水平面内自由转动的小磁针，静止后由于同名磁极相互排斥，异名磁极相互吸引，则小磁针总是一端指北，叫做北极，用字母N表示，另一端指南，叫南极，用字母S表示． 故答案为：北极；N；南极；S．
4.根据所学知识完成下面的小题：
（1）物体能够吸引________等物质的性质叫做磁性，具有磁性的物体叫做________．
（2）磁体上磁性最强的部分叫做磁极，每个磁体都有________个磁极；磁极间的相互作用规律是：同名磁极相互________，异名磁极相互________．
（3）磁体周围存在一种特殊物质，叫做磁场，磁极间的相互作用和磁化都是通过磁场发生的．磁场的基本性质是它对放入其中的磁体________；放在磁场中的某一点的小磁针静止时，________极所指的方向就是该点的磁场方向．
（4）用磁感线可以形象地描述磁场；磁体周围的磁感线都是从磁体的________极出来，回到磁体的________极．磁场越强的地方，磁感线分布越________．
（5）地球周围的磁场叫地磁场，地磁两极跟地理两极并不重合，地磁南极在地理________极附近，地磁北极在地理________极附近．水平放置磁针的指向跟地理子午线之间的交角叫________，它是我国宋代学者________最先发现的．
【答案】（1）铁、钴、镍；磁体
（2）两；排斥；吸引
（3）产生磁力的作用；北
（4）北；南；密
（5）北；南；磁偏角；沈括
【解析】（1）物体能够吸引铁、钴、镍等物质的性质叫做磁性，具有磁性的物体叫做磁体；（2）磁体上磁性最强的部分叫做磁极，每个磁体都有两个磁极，南极和北极；磁极间的相互作用规律是：同名磁极相互排斥，异名磁极相互吸引；（3）磁场的基本性质是它对放入其中的磁体产生磁力的作用；放在磁场中的某一点的小磁针静止时，北极所指的方向就是该点的磁场方向；（4）为了描述磁场，人们引入了磁场的概念，磁体周围的磁感线都是从磁体的北极出来，回到磁体的南极．磁场越强的地方，磁感线分布越密；（5）地球周围的磁场叫地磁场，地磁两极跟地理两极并不重合，地磁南极在地理北极附近，地磁北极在地理南极附近，水平放置磁针的指向跟地理子午线之间的交角叫磁偏角，它是我国宋代学者沈括最先发现的． 故答案为：（1）铁、钴、镍；磁体；（2）两；排斥；吸引；（3）产生磁力的作用；北；（4）北；南；密；（5）北；南；磁偏角；沈括．
考点二：安培定则
1.通电螺旋管旁的小磁针静止如图所示，判断正确的是（ ）
A. 螺旋管a端为N极，电源c端为正极 B. 螺旋管a端为S极，电源c端为负极
C. 螺旋管a端为N极，电源c端为负极 D. 螺旋管a端为S极，电源c端为正极
【答案】C
【解析】【分析】小磁针静止时N极向左，S极靠近螺线管；因小磁针处于通电螺旋管的磁场中，且小磁针静止时N极所指方向为该处磁场方向，故说明螺旋管a端为N极，b端为S极；则由右手螺旋定则可知电流由d流入螺旋管，故说明d端为电源正极，c端为负极；
故选C
2.对下列现象的描述不合理的是（ ）
A. 甲：奥斯特实验说明通电导体周围存在磁场
B. 乙：闭合开关后小磁针静止后会指向如图所示的位置
C. 丙：利用这个装置可以探究“电磁感应”现象
D. 丁：电流相同，电磁铁的磁性随线圈匝数增加而增强
【答案】B
【解析】 ：A、甲：是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，选项正确，故不符合题意； B、乙：根据安培定则，可以判断螺线管的左端是S极，右端是N极，再根据磁极间相互作用，小磁针左端为S极，右端为N极，选项错误，故符合题意；
C、丙：是通电导体在磁场中受力运动的实验，这一现象叫电磁感应现象，选项正确，故不符合题意；
D、丁：电流一定时，匝数越多，磁性越强，选项正确．故D不符合题意．
故选B．
3.如图所示，在“山”字型铁芯的B端绕有一通电线圈，则它的磁极位置（ ）
A. A端为N极，C端为S极 B. A端为S极，C端为N极
C. A、C两端均为N极，B端为S极 D. A、C端均为S极，B端为N极
【答案】D
【解析】根据右手定则，伸出右手让四指弯曲，跟螺线管中电流的方向一致，则大拇指所指的方向即B端是通电螺线管的N极．A、C与B相连接，A和C在B的磁场中，内部分子电流被磁化，使A、C端变为磁铁的S极．只有选项D正确． 故选D．
4.根据图中通电螺线管中的电流方向，可以判断出通电螺线管的右端是________ 极（选填“N”或“S”）。
【答案】S
【解析】电流从螺线管的左端流入，右端流出，根据螺线管的线圈绕向，用右手握螺线管，让四指指向螺线管中电流的方向，大拇指向螺线管的左端，故左端为N极，右端是S极。
5.如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“﹣”极．
【答案】解：如图所示：
【解析】已知开关闭合后，位于螺线管右侧的小磁针逆时针旋转90°．根据磁极间的相互作用可知，螺线管左端为S极，右端为N极，由右手螺旋定则可得，电流由左侧流入，故电源左侧为正极，右侧为负极；如图所示：
6.如图所示，在通电螺线管内放置一小磁针，小磁针静止时N极水平向右。请按要求完成：
⑴画出一条完整、闭合的磁感线；
⑵画出螺线管导线的绕法。
【答案】解：如图所示：
【解析】（1）磁体内部的磁感线由S极指向N极，根据图中小磁针的指向，可知通电螺线管右端为N极，左端为S极，磁体外部的磁感线是从N极出发，回到S极的，如图所示：（2）通电螺线管右端为N极、左端为S极，根据安培定则，右手握住螺线管，大拇指指向螺线管的N极，四指指向电流的方向，则螺线管导线的绕法如图所示：
考点三：电磁铁 电磁继电器
1.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
A. 电磁铁的右端为N极
B. 小磁针将顺时针旋转
C. 当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D. 当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
【答案】D
【解析】 A. 根据安培定则，右手握住螺线管，四指弯曲指向电流的方向，则大拇指的指向即为螺线管的磁场方向，即大拇指端即为N极，所以电磁铁的左端为N极，A不符合题意；
B. 电磁铁的左端为N极，根据同名磁极排斥，异名磁极吸引的特点，小磁针将逆时针旋转，B不符合题意；
C. 当P向左滑动时，电阻变小，电流变大，电磁铁的磁性增强，根据题意知巨磁电阻变小，所以右侧电路中电流变大，指示灯变亮，C不符合题意；
D. 当P向右滑动时，电阻变大，电流变小，电磁铁的磁性减小，根据题意知巨磁电阻变大，所以右侧电路中电流变小，根据 知，电压表的示数减小，D符合题意；
故答案为：D。
2.电梯出于安全考虑，设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（ ）
A. 电磁铁是根据电磁感应原理制成的 B. 超载时，电磁铁的磁性减小
C. 工作时，电磁铁的上端为N极 D. 正常情况下（未超载），K与B接触
【答案】C
【解析】 ：A、电磁铁是根据电流的磁效应原理制成的，故A错误；
B、超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，故B错误；
C、工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故C正确；
D、正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，故D错误。
故选C。
3.如图所示是温度自动报警器，当达到设定温度时，发出报警信号。下列关于该装置的说法中正确的是( )
A. 当温度达到100 oC时报警
B. 报警时电磁铁的左端是S极
C. 报警器中的电磁铁利用了电磁感应原理
D. 报警器中的电磁铁利用了磁场对电流的作用原理
【答案】B
【解析】A读图可知，该温度计的分度值为1℃，金属丝下端指在96℃所在位置上，因此因此当温度达到96℃时左侧控制电路接通，电磁铁具有磁性，吸引衔铁，使右侧电路接通，电铃发声报警，A不符合题意；B由图知，电流从电磁铁的右端流入、左端流出，根据安培定则可知，报警时电磁铁的右端是N极，左端是S极，B符合题意。C. 电磁铁通电时有磁性，断电时没有磁性，运用电流的磁效应，CD不符合题意.
故答案为：B
4.丹麦物理学家________首先发现了电与磁之间存在本质联系,生产生活中的________ (选填“电磁起重机”“台灯”或“电热毯”)主要是利用电流磁效应工作的。
【答案】奥斯特；电磁起重机
【解析】电与磁之间存在本质联系是丹麦物理学家奥斯特首先发现的。电磁起重机就利用了电流的磁效应。故答案为：奥斯特；电磁起重机.
5.电磁铁主要由________和________构成．磁性的有无可以通过________来控制；极性可以通过________来控制；磁性的强弱可以通过________和________来控制．
【答案】螺线管；铁芯；通断电流；电流的方向；电流的大小；线圈匝数
【解析】内部带有铁芯的螺线管叫做电磁铁；电磁铁的优点很多，它的磁性有无可以由电流的通断来控制；电磁铁的磁性强弱可以由电流大小和线圈匝数来控制；电磁铁的南北极可以由电流方向来控制，使用起来很方便．在电流一定时，线圈匝数越多，它的磁性越强． 故答案为：螺线管；铁芯；通断电流；电流的方向；电流的大小；线圈匝数．
6.巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，用GMR组成的电路图如图所示，电源电压恒定，闭合开关S，滑动变阻器的滑片向左移动，电磁铁的磁性________（选填“变强”、“变弱”或“不变”），电流表A2的示数________（选填“变大”、“变小”或“不变”）．
【答案】变强；变大
【解析】由左图可知，滑动变阻器的滑片P向左滑动过程中接入电路中电阻变小， 由I= 可知，电路中的电流变大，
因电磁铁磁性的强弱与线圈匝数和通过的电流有关，且匝数不变，通过的电流越大，磁性越强，所以，此时电磁铁的磁性变强；
由右图可知，巨磁电阻和灯泡串联，因巨磁电阻在磁场中急剧减小，此时磁场增强，
所以，巨磁电阻的阻值会变小，电路中的总电阻变小；
由欧姆定律可知，电路中的电流变大，电流表的示数变大．
故答案为：变强；变大．
考点四：电动机
1.如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是（）
A. 电流表的工作原理为电磁感应
B. 当电流表工作时把电能转化为机械能
C. 当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关
D. 因串联电路中的电流处处相等，故电流表应串联在被测电路中
【答案】A
【解析】A、通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，故A错误；
B、线圈中有电流通过时，表针转动，电能转化为机械能；故B正确；
C、改变线圈中的电流方向，其转动方向会发生改变，当电流表从电流表的负接线柱流入时指针反向偏转，故C正确；
D、因串联电路中的电流处处相等，故电流表应串联在被测电路中；故D正确．
故选A．
2.下列设备中没有使用电动机的是（ ）
A. 电动车 B. 彩电 C. 冰箱 D. 数码摄像机
【答案】B
【解析】A．电动车是利用电动机工作的，故不符合题意；
B．彩电中没有电动机，故符合题意；
C．冰箱中有电动机，故不符合题意；
D．数码摄像机的开关机时，镜头前伸或后退就是利用电动机工作的，故不符合题意；
故选B．
3.小刚将“220V 100W”的灯泡接在家庭电路上，闭合开关，用一蹄形磁铁去靠近灯泡的玻璃泡，如图所示，他发现发光的灯丝晃动了，这是因为________；该灯正常工作1h消耗的电能是________ kW•h，能使标有“3000R/KW•h”字样电能表的转盘转过________圈，如该灯泡接在110V的电路上，它的实际功率是 ________ W．（不考虑灯丝电阻的变化）
【答案】磁场对电流有力的作用；0.1；300；25
【解析】小灯泡中通以交流电流，故小灯泡的灯丝在磁场中受力是变化的，故小灯泡的灯丝将抖动；说明了磁场对通电导体有力的作用； 据灯泡正常工作，所以此时的功率是100W，即0.1kW，故W=Pt=0.1kw×h=0.1kW•h；
据电能表盘上标有3000R/KW•h，所以转动的圈数是：n=3000×0.1=300R；
根据P= 可得，灯泡的电阻：
R= = =484Ω，
将它接在110V的电路中时，该灯泡消耗的实际功率：
P= = =25W
故答案为：磁场对电流有力的作用；0.1；300；25．
4.如甲乙两图所示，能说明电动机工作原理的是图________．发电机是根据________现象制成的．如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度________（选填“增强”或“减弱”），弹簧长度________（选填“变长”或“缩短”）．
【答案】乙；电磁感应；增强；变长
【解析】（1）电动机是根据通电导体在磁场中受力的原理制成的，电路中有电源，故应为图乙；发电机是根据电磁感应原理制成的，电路中无电源，为图甲；（2）读图可知，当滑片P从b端到a端滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强； 电流从螺线管的下端流入，上端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为N极．根据异名磁极相互吸引可知，条形磁铁与电磁铁的相互作用为吸引，
当电磁铁的磁性变强时，吸引力变大，则弹簧长度变长．
故答案为：乙；电磁感应；增强；变长．
5.如图所示，是某互助小组制作的一台简易电动机，用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴．用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下．接通电源并用手轻推一下线圈，线圈就会不停的转动起来．请问：
（1）推一下线圈的原因是：________；在实验中为了使线圈能持续转动，采取的办法是：________．
（2）要使线圈的转动方向发生改变，请提出两个方案：
①________．
②________．
【答案】（1）使线圈越过平衡位置；用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮
（2）只改变磁场方向；只改变电流方向
【解析】（1）当线圈在平衡位置，线圈中没有电流通过，所以要人工转动下，越过平衡位置后，线圈就受到了磁场的力的作用而转动下去．
在实验中要使线圈能持续转动，采取的办法是：用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮来改变通入线圈的电流方向；（3）影响线圈的转动方向是电流的方向和磁场的方向．所以要使线圈的转动方向发生改变，只要改变其中一个因素即可．
答案为：使线圈越过平衡位置；用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮；只改变磁场方向；只改变电流方向．
考点五：发电机 电磁感应
1.首先发现电磁感应现象的科学家是( )
A. 法拉第 B. 奥斯特 C. 焦耳 D. 安培
.【答案】A
【解析】 A、英国物理学家法拉第最早发现了电磁感应现象．故A正确；
B、奥斯特首先发现电流的磁效应．故B错误；
C、焦耳发现了焦耳定律．故C错误；
D、安培发现了安培定则．故D错误．
故选：A．
2.如图所示，POS刷卡机的广泛应用给人们的生活带来了便利，POS机刷卡位置有一个绕有线圈的小铁环制成的检测头，当信用卡的磁条在指定位置刷一下，线圈中就会产生变化的电流，POS机便可读出磁条上的信息．下列能反映其工作原理的（ ）
A. 磁场的方向性 B. 磁场对电流有力的作用
C. 电磁感应现象 D. 电流周围存在磁场
【答案】C
【解析】 ：如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应；将带有磁条的信用卡在刷卡位置刷一下，检测头的线圈中就会产生变化的电流，POS刷卡机读出信息原理就是电磁感应现象．
故选C．
3.如图所示的电学实验装置，说法正确的是（ ）
A. 磁场对电流的作用
B. 同种电荷相互吸引
C. 使用试电笔时手应接触笔尾金属体
D. 记录电功率的装置
【答案】C
【解析】
A、电路中没有电源是研究电磁感应原理的装置，利用电磁感应制成发电机，故A错误；
C、同种电荷相互排斥，故B错误；
B、使用试电笔时，人手要握住试电笔的绝缘杆部分，同时要用手接触笔尾的金属体，故C正确；
D、电能表用来测量用电器一段时间内消耗的电能的，故D错误．
故选C．
4.如图所示，直导线自由悬挂，不计阻力的情况下，给直导线通电，蹄形磁体对通电直导线有________的作用，根据这个原理可以制作________机，此过程中直导线中________（“有”或“没有”）产生感应电流．
【答案】力；电动；有
【解析】如图所示，若直导线中有电流通过，其恰好处于磁场中，此时通电直导线会受力运动，电动机就是利用该原理制成的； 此直导线为闭合电路的一部分导体，它在磁场中做切割磁感线运动，所以此时直导线中会产生感应电流．
故答案为：力；电动；有．
5.如图所示是一种能发光的溜冰鞋，这种溜冰鞋下面装有“夜光轮”，“夜光轮”的原理是：磁环固定在轮周上，由金属线圈和发光二极管组成的闭合电路固定在轮轴上，溜冰时磁环随轮周转动，就相当于金属线圈做 ________运动而产生电流，使二极管发光．
.【答案】切割磁感线
【解析】产生感应电流的条件是：闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流；产生感应电流的导体相当于电源；溜冰时磁环随轮周转动，相当于金属线圈做切割磁感线运动，电路中产生感应电流．
故答案为：切割磁感线．
6.如图所示是探究电磁感应现象的装置．
（1）闭合开关．让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针________ （选填“偏转”或”不偏转”）．
（2）利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
在上述四次实验中．比较________两次实验，可知感应电流方向与磁场方向有关；比较________两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
（3）在探究中还发观．导体AB水平同左（或向右）缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与________有关．
（4）有同学还想探究感应电流的大小是否与磁场强 弱有关．请写出简要做法：________；如何判断：________．
（5）如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察到灵敏电流计的指针________（选填“左右摆动”或“向一侧摆动”）．这表明该发电机模型发出的电是________（选填“交流电”或“直流电”）．
【答案】（1）不偏转
（2）1和2（或3和4）；1和4（或2和3）
（3）导体运动的快慢
（4）保持切割磁感线运动的速度不变，改变磁场的强弱；电流表指针的偏转幅度
（5）左右摆动；交流电
【解析】（1）导体沿竖直方向运动，运动方向与磁场平行，故不切割磁感线，不会产生感应电流，指针不发生偏转．（2）比较实验1和2（或3和4）可知：在导体切割磁感线运动方向一定时，改变磁场方向，感应电流的方向发生改变；比较实验1和4（或2和3）可知：在导体切割磁感线运动方向（或导体运动方向）不变时，磁场方向改变，感应电流的方向就改变．（3）导体AB水平同左（或向右）缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大，这说明电路中的电流变大，所以可以看出感应电流的大小与导体的运动快慢有关．（4）因为导体是否运动、磁场的有无都影响了感应电流的大小；所以设计实验步骤时采用控制变量法；即：保持切割磁感线运动的速度不变，改变磁场的强弱，利用电流表指针的偏转幅度表示感应电流的大小．（5）发电机中的线圈在磁场中转动，在转动一周的过程中，线圈中的一段导体先从最上端到最下端后又从最下端到最上端．利用右手定则可知，感应电流的方向与导体运动方向和磁场方向有关，在磁场方向不变的情况下，导体运动方向改变，感应电流的方向也随之改变，所以，灵敏电流计的指针是左右摆动，并说明发电机发出的电流的大小是不断变化的，发出的是交流电； 答：（1）不偏转；（2）1和2（或3和4）；1和4（或2和3）；（3）导体的运动快慢；（4）保持切割磁感线运动的速度不变，改变磁场的强弱；电流表指针的偏转幅度；（5）左右摆动；交流电．
7.发电机是如何发电的呢？同学们用如图所示的装置进行探究．
（1）将导体棒 悬挂起来保持静止，闭合开关，灵敏电流计 指针不偏转，说明电路中________（选填“有”或“无”）电流产生．
（2）小明认为“中要导体在磁场中运动就可以产生电流”．为验证小明的猜想是否正确，实验小组继续进行探究活动，并把观察到的现象记录到下表中：
①根据记录的实验数据可知，小明的观点是________（选填“正确”或“错误”）的；
②比较第 、 次实验现象，可以得到的结论是________；
③比较第 、 交实验现象，可以得到的结论是________．
（3）在整理器材时，小明未断开开关，先撤去蹄形磁铁，有同学发现指针又偏转了！他们再重复刚才的操作，发现灵敏电流计 的指针都偏转．请你根据以上所有信息，写出产生感应电流的条件：________．
【答案】（1）无
（2）错误；感应电流的方向与ab运动的方向有关；感应电流的方向与磁场的方向有关
（3）闭合电路中的一部分导体在磁场中作切割磁感线运动
【解析】(1)当导体ab静止悬挂起来后,闭合开关,此时导体没有做切割磁感线运动,灵敏电流计G指针不偏转,说明电路中无电流产生; (2)①根据表格中的信息可以知道,当导体在磁场中运动时,电流计指针不一定偏转,说明不一定产生电流,故小明的观点是错误的; ②比较第2、3次实验现象发现,磁场方向相同,导体运动的方向不同,产生电流的方向不同,即产生的电流的方向跟导体运动方向有关; ③比较第3、6次实验现象发现,导体运动的方向相同,磁场方向不同,产生电流的方向不同,即产生的电流的方向还跟磁场方向有关; (3)电路闭合时,不论是导体运动还是磁体运动,导体会做切割磁感线运动,所以导体中有感应电流产生,这种现象是电磁感应,此原理最早由英国物理学家法拉第发现的.
故答案为： (1)无；(2)错误；感应电流的方向与ab运动的方向有关；感应电流的方向与磁场的方向有关；(3)闭合电路中的一部分导体在磁场中作切割磁感线运动.
相关试卷
人教版物理中考二轮复习磁现象专题专练（含解析）： 这是一份人教版物理中考二轮复习磁现象专题专练（含解析），共9页。试卷主要包含了 【答案】等内容，欢迎下载使用。
中考物理一轮复习课时突破训练26 磁现象 磁场 电生磁 (含解析)： 这是一份中考物理一轮复习课时突破训练26 磁现象 磁场 电生磁 (含解析)，共9页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。
教科版九年级上册2 电路练习： 这是一份教科版九年级上册2 电路练习，共12页。试卷主要包含了断路的分析和判断，短路的分析和判断，家庭电路故障分析与判断等内容，欢迎下载使用。
