1.（2020·四川省成都市）关于家庭电路和安全用电，下列说法正确的是（ ）
A. 使用验电笔时不能接触笔尾的金属体
B. 电灯开关安装在零线上
C. 空气开关跳闸一定是短路引起的
D. 更换灯泡应先断开开关
【答案】D
【解析】
【详解】A．使用测电笔时应用手触摸笔尾金属体，这样才能构成回路，使氖管发光，故A错误；
BD．开关接在灯泡和火线之间，当断开开关，火线和灯泡处于断开状态，人接触灯泡的金属部分时才不会发生触电事故，故B错误，D正确；
C．空气开关跳闸，原因可能是电路中电流过大，或者总功率过高，故C错误。
故选D。
2.（2020·山东省泰安市）某家庭电路如图所示，下列说法正确的是（ ）
A. 灯泡两端的电压是36V
B. 灯泡L1和L2串联
C. 开关S1的位置正确
D. 开关S2只控制灯泡L2
【答案】D
【解析】
【详解】A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L1和L2并联，故B错误；
C．开关接在火线和用电器之间，图中开关S1接在零线上，它的位置错误，故C错误；
D．开关S2和灯泡L2串联，开关S2控制灯泡L2，故D正确。
故选D。

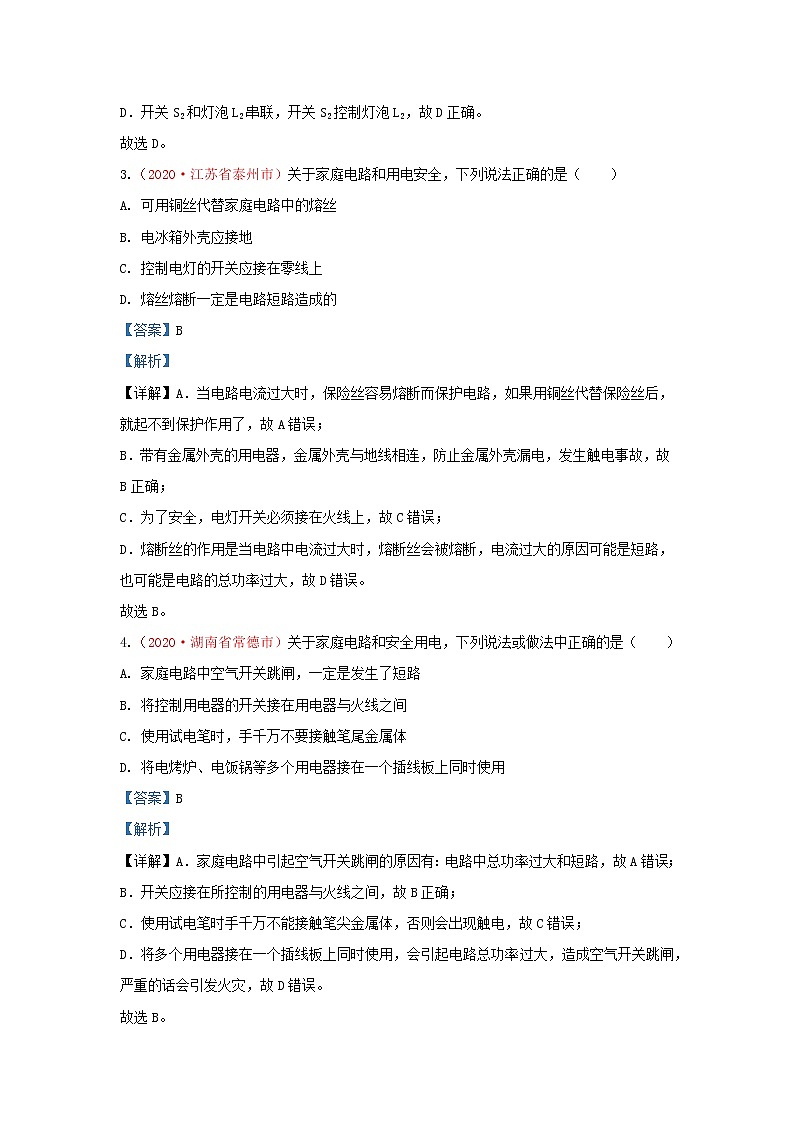

3.（2020·江苏省泰州市）关于家庭电路和用电安全，下列说法正确的是（ ）
A. 可用铜丝代替家庭电路中的熔丝
B. 电冰箱外壳应接地
C. 控制电灯的开关应接在零线上
D. 熔丝熔断一定是电路短路造成的
【答案】B
【解析】
【详解】A．当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故A错误；
B．带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故B正确；
C．为了安全，电灯开关必须接在火线上，故C错误；
D．熔断丝的作用是当电路中电流过大时，熔断丝会被熔断，电流过大的原因可能是短路，也可能是电路的总功率过大，故D错误。
故选B。
4.（2020·湖南省常德市）关于家庭电路和安全用电，下列说法或做法中正确的是（ ）
A. 家庭电路中空气开关跳闸，一定是发生了短路
B. 将控制用电器的开关接在用电器与火线之间
C. 使用试电笔时，手千万不要接触笔尾金属体
D. 将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用
【答案】B
【解析】
【详解】A．家庭电路中引起空气开关跳闸的原因有：电路中总功率过大和短路，故A错误；
B．开关应接在所控制的用电器与火线之间，故B正确；
C．使用试电笔时手千万不能接触笔尖金属体，否则会出现触电，故C错误；
D．将多个用电器接在一个插线板上同时使用，会引起电路总功率过大，造成空气开关跳闸，严重的话会引发火灾，故D错误。
故选B。

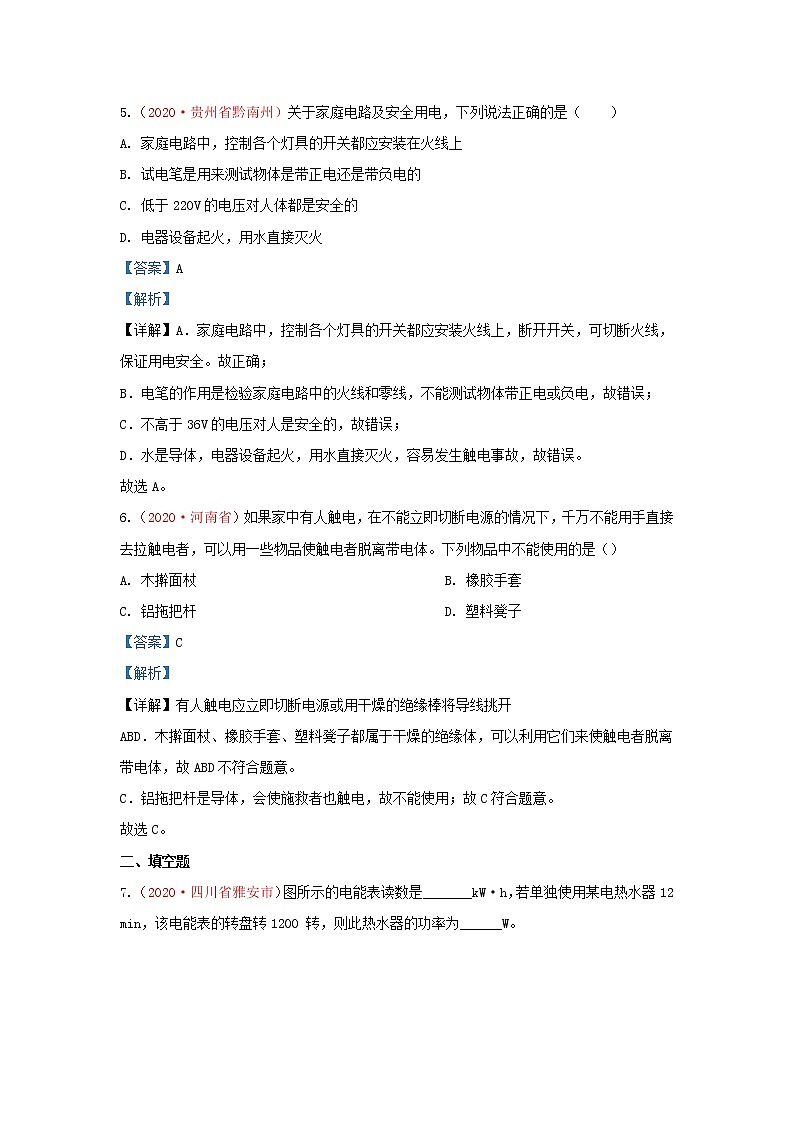

5.（2020·贵州省黔南州）关于家庭电路及安全用电，下列说法正确的是（ ）
A. 家庭电路中，控制各个灯具的开关都应安装在火线上
B. 试电笔是用来测试物体是带正电还是带负电的
C. 低于220V的电压对人体都是安全的
D. 电器设备起火，用水直接灭火
【答案】A
【解析】
【详解】A．家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，可切断火线，保证用电安全。故正确；
B．电笔的作用是检验家庭电路中的火线和零线，不能测试物体带正电或负电，故错误；
C．不高于36V的电压对人是安全的，故错误；
D．水是导体，电器设备起火，用水直接灭火，容易发生触电事故，故错误。
故选A。
6.（2020·河南省）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（）
A. 木擀面杖B. 橡胶手套
C. 铝拖把杆D. 塑料凳子
【答案】C
【解析】
【详解】有人触电应立即切断电源或用干燥的绝缘棒将导线挑开
ABD．木擀面杖、橡胶手套、塑料凳子都属于干燥的绝缘体，可以利用它们来使触电者脱离带电体，故ABD不符合题意。
C．铝拖把杆是导体，会使施救者也触电，故不能使用；故C符合题意。
故选C。
二、填空题
7.（2020·四川省雅安市）图所示的电能表读数是_______kW·h，若单独使用某电热水器12 min，该电能表的转盘转1200 转，则此热水器的功率为______W。
【答案】 (1). 165.3 (2).2000
【解析】
【分析】
电能表读数时注意最后一位是小数、单位kW·h；3000r/kW·h表示的是电路中每消耗1kW·h的电能，电能表的转盘转3000r，求出转盘转1200r电路中消耗的电能，再根据求出该电能表上用电器的功率。
【详解】[1]电能表表盘上最后一位是小数、单位kW⋅h，所以图示电能表读数为165.3kW⋅h。
[2]电路中消耗电能
用电器的功率
8.（2020·山东省济宁市）电能表的示数为______kW·h。
【答案】 (2). 1362.5
【解析】
[2]电能表上最后一位数是十分位，此电能表的示数为1362.5 kW·h。
9.（2020·贵州省黔西南州）在家庭电路中，保险丝熔断的原因是短路或用电器的总功率________；串联在电路中的保险丝，电阻比较________，熔点低，当电流过大时，迅速升温熔断，切断电路。
【答案】 (1). 过大 (2). 大
【解析】
【详解】[1][2]保险丝是用电阻率高，熔点低的铅锑合金材料制成的。当电路短路或用电器的总功率过大时，电路中的电流过大，保险丝的电阻比较大，由焦耳定律可知，此时保险丝产生的热量多，而保险丝的熔点低，所以此时保险丝熔断，切断电路，起到保护电路作用。
10.（2020·安徽）如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会
【解析】
【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
三、作图题
11.（2020·四川省雅安市）请将图中的插座、电灯和开关接人家庭电路中（要求∶开关只控制电灯）。
【答案】插座，灯泡，开关连接正确各1分
【解析】
【分析】
灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
【详解】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全；如图所示：
