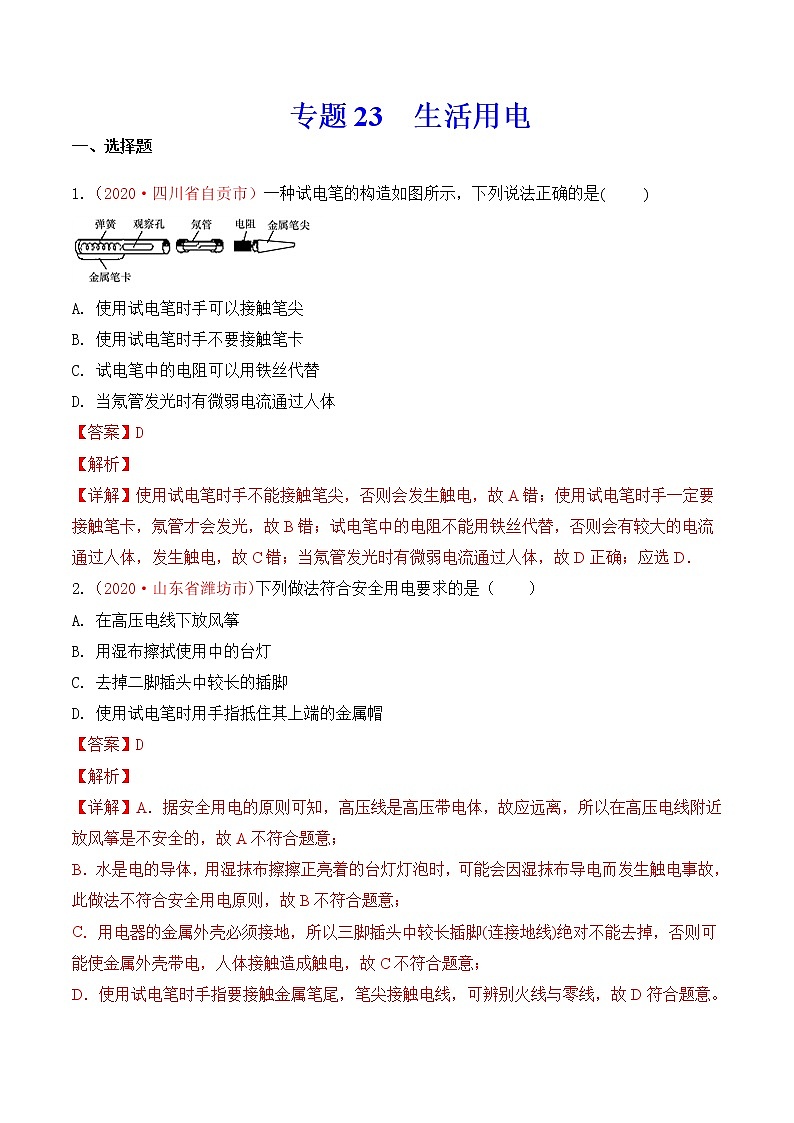

专题23  生活用电

一、选择题

1.（2020·四川省自贡市）一种试电笔的构造如图所示，下列说法正确的是(      )

A. 使用试电笔时手可以接触笔尖

B. 使用试电笔时手不要接触笔卡

C. 试电笔中的电阻可以用铁丝代替

D. 当氖管发光时有微弱电流通过人体

【答案】D

【解析】

【详解】使用试电笔时手不能接触笔尖，否则会发生触电，故A错；使用试电笔时手一定要接触笔卡，氖管才会发光，故B错；试电笔中的电阻不能用铁丝代替，否则会有较大的电流通过人体，发生触电，故C错；当氖管发光时有微弱电流通过人体，故D正确；应选D．

2.（2020·山东省潍坊市)下列做法符合安全用电要求的是（　　）

A. 在高压电线下放风筝

B. 用湿布擦拭使用中的台灯

C. 去掉二脚插头中较长的插脚

D. 使用试电笔时用手指抵住其上端的金属帽

【答案】D

【解析】

【详解】A．据安全用电的原则可知，高压线是高压带电体，故应远离，所以在高压电线附近放风筝是不安全的，故A不符合题意；

B．水是电的导体，用湿抹布擦擦正亮着的台灯灯泡时，可能会因湿抹布导电而发生触电事故，此做法不符合安全用电原则，故B不符合题意；

C．用电器的金属外壳必须接地，所以三脚插头中较长插脚(连接地线)绝对不能去掉，否则可能使金属外壳带电，人体接触造成触电，故C不符合题意；

D．使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故D符合题意。

故选D。

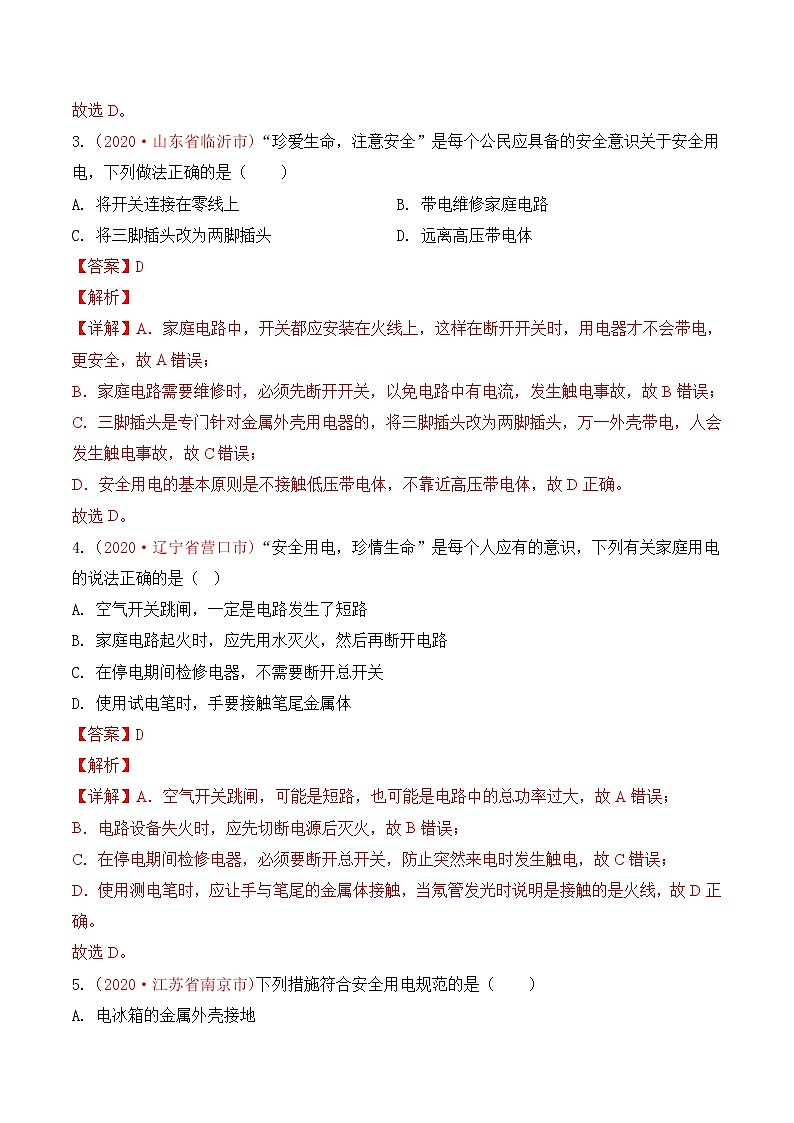

3.（2020·山东省临沂市)“珍爱生命，注意安全”是每个公民应具备的安全意识关于安全用电，下列做法正确的是（　　）

A. 将开关连接在零线上 B. 带电维修家庭电路

C. 将三脚插头改为两脚插头 D. 远离高压带电体

【答案】D

【解析】

【详解】A．家庭电路中，开关都应安装在火线上，这样在断开开关时，用电器才不会带电，更安全，故A错误；

B．家庭电路需要维修时，必须先断开开关，以免电路中有电流，发生触电事故，故B错误；

C．三脚插头是专门针对金属外壳用电器的，将三脚插头改为两脚插头，万一外壳带电，人会发生触电事故，故C错误；

D．安全用电的基本原则是不接触低压带电体，不靠近高压带电体，故D正确。

故选D。

4.（2020·辽宁省营口市)“安全用电，珍情生命”是每个人应有的意识，下列有关家庭用电的说法正确的是（  ）

A. 空气开关跳闸，一定是电路发生了短路

B. 家庭电路起火时，应先用水灭火，然后再断开电路

C. 在停电期间检修电器，不需要断开总开关

D. 使用试电笔时，手要接触笔尾金属体

【答案】D

【解析】

【详解】A．空气开关跳闸，可能是短路，也可能是电路中的总功率过大，故A错误；

B．电路设备失火时，应先切断电源后灭火，故B错误；

C．在停电期间检修电器，必须要断开总开关，防止突然来电时发生触电，故C错误；

D．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时说明是接触的是火线，故D正确。

故选D。

5.（2020·江苏省南京市)下列措施符合安全用电规范的是（　　）

A. 电冰箱的金属外壳接地

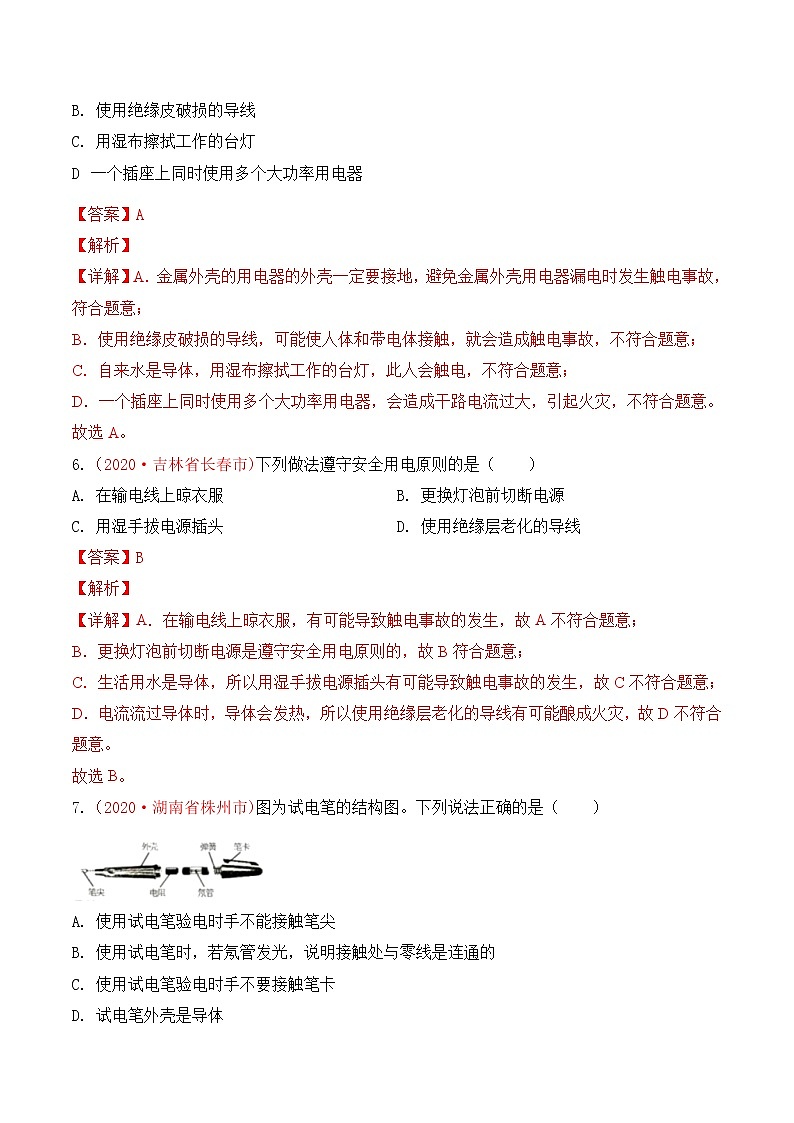

B. 使用绝缘皮破损的导线

C. 用湿布擦拭工作的台灯

D 一个插座上同时使用多个大功率用电器

【答案】A

【解析】

【详解】A．金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合题意；

B．使用绝缘皮破损的导线，可能使人体和带电体接触，就会造成触电事故，不符合题意；

C．自来水是导体，用湿布擦拭工作的台灯，此人会触电，不符合题意；

D．一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾，不符合题意。

故选A。

6.（2020·吉林省长春市)下列做法遵守安全用电原则的是（　　）

A. 在输电线上晾衣服 B. 更换灯泡前切断电源

C. 用湿手拔电源插头 D. 使用绝缘层老化的导线

【答案】B

【解析】

【详解】A．在输电线上晾衣服，有可能导致触电事故的发生，故A不符合题意；

B．更换灯泡前切断电源是遵守安全用电原则的，故B符合题意；

C．生活用水是导体，所以用湿手拔电源插头有可能导致触电事故的发生，故C不符合题意；

D．电流流过导体时，导体会发热，所以使用绝缘层老化的导线有可能酿成火灾，故D不符合题意。

故选B。

7.（2020·湖南省株州市)图为试电笔的结构图。下列说法正确的是（　　）

A. 使用试电笔验电时手不能接触笔尖

B. 使用试电笔时，若氖管发光，说明接触处与零线是连通的

C. 使用试电笔验电时手不要接触笔卡

D. 试电笔外壳是导体

【答案】A

【解析】

【详解】ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；

D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。

故选A。

8.（2020·湖北省随州市)某家庭电路如图所示，以下说法中不正确的是（　　）

A. 若保险丝熔断，则可能是短路引起的

B. 三孔插座的连接方式符合安全用电的原则

C. 若仅b、c间断路，开关S闭合，灯泡L不会发光

D. 若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系

【答案】C

【解析】

【详解】A．保险丝熔断，可能是发生了短路，也可能是用电器的总功率过大，故A正确，不符合题意；

B．三孔插座的左孔接地线，右孔接火线，上孔接地线，符合于三孔插座的接法，故B正确，不符合题意；

C．若仅b、c间断路，开关S闭合，电路是通路，灯泡会发光，故C错误，符合题意；

D．若在导线a和b之间接一个灯泡L1，即L1接在火线和零线之间，它和L是并联的，故D正确，不符合题意。

故选C。

9.（2020·湖北省黄冈市)下列做法正确的是

A. 在高压线下钓鱼 B. 使用试电笔时手接触笔尖金属体

C. 把电池的两端用导线直接连在一起 D. 使用电视机时，将防尘布罩从散热孔拿开

【答案】D

【解析】

【详解】A．在高压线下钓鱼，鱼线很容易接触到高压线，容易发生触电事故，故A错误；

B．使用试电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事故，故B错误；

C．把电池的两端用导线直接连在一起，电路会发生短路，会损坏电源，故C错误；

D．使用电视机时，将防尘布罩从散热孔拿开，有利于电视机散热，故D正确。
故选D

10.（2020·黑龙江省牡丹江、鸡西地区)关于家庭电路与安全用电，下列说法正确的是

A. 发现家用电器或电线着火时，应先切断电源后救火

B. 家庭电路中空气开关跳闸，一定是由于电路短路引起的

C. 开关的塑料外壳是不导电的，用湿手拨动开关不可能触电

D. 用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体

【答案】A

【解析】

【详解】家庭电路失火，应切断电源再救火，防止救火的人触电；空气开关跳闸，可能因为电路短路，也可能因为电路超负荷运行；湿手拨动开关，由于水能导电，可能会触电；使用试电笔时，手必须与笔尾金属体接触，形成通路，才能根据氖管是否发光辨别火线与零线。故选A。

二、填空题

11.（2020·四川省泸州市)小聪家的电能表如图所示，由此可知，小聪家允许接入电路的最大功率为______kW；小聪家有一个规格为“220V   1000W” 的用电器，可能是______（ 选填“台灯”“电饭锅”或“电视机”）。当电路中只有这一用电器正常工作10min，电能表的转盘转了______转。

【答案】    (1). 11    (2). 电饭锅    (3). 500

【解析】

【详解】[1]由电能表的铭牌可知小聪家允许接入电路的最大功率

[2]1000W应该属于大功率电器，所以该电器可能是电饭锅。

[3]电饭锅正常工作10min，消耗的电能

假设电能表表盘转过了n圈

解上式可得

12.（2020·辽宁省营口市)如图所示为小丹家使用的电能表，由图可知他家同时可使用的用电器总功率不能超过______W；他关闭家中其他用电器，只让电水壶烧水，发现电水壶正常工作2min，电能表转盘转过24转，则该电水壶的额定功率为______W；电水壶内部的电热丝通电后迅速升温，而与其相连的电源线却不热，主要是因为电热丝的电阻______（选填“大于”或“小于”）电源线的电阻。

【答案】    (1). 4400    (2). 1200    (3). 大于

【解析】

【详解】[1]由电能表的表盘可知，电能表的工作电压为220V，电能表平时工作允许通过的最大电流为20A，他家同时可使用的用电器最大总电功率

P最大=UI最大=220V×20A=4400W

[2]600revs/kW·h表示每消耗1kW·h的电能，电能表转盘转600r，电能表转盘转24r消耗的电能

W=kW·h=0.04kW·h

电水壶的额定功率

=1.2kW=1200W

[3]电水壶的电热丝与电源线串联，通过它们的电流I和通电时间t相等，因为电热丝的电阻大于电源线的电阻，所以由Q=I2Rt可知电热丝电流产生的热量大于电源线产生的热量，所以，电水壶内部的电热丝通电后迅速升温，而与其相连的电源线却不热。

13.（2020·湖北省宜昌市)使用试电笔时，手应该触碰_____（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是_____线｡

【答案】    (1). 笔尾    (2). 火

【解析】

【详解】[1][2]使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线。

14.（2020·湖北省襄阳市)小强家中一个月前、后电能表示数如图所示，小强家所在地区每度电的电费是0.6元，那么本月他家应交电费______元，请你为小强家提一条节约用电的建议：______。

【答案】    (1). 180    (2). 见解析

【解析】

【详解】[1]小强家本月共消耗的电能

1081.5kW·h-781.5kW·h=300kW·h

他家需要付的电费

300kW·h×0.6元/kW·h=180元

[2]人离开时随手关灯；夏天空调温度不要设置太低。

15.（2020·甘肃省金昌市)家庭电路的触电事故都是人体直接或间接跟______线接触造成的。如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的______（选填“笔尖”和“笔尾”）金属体。

【答案】    (1). 火    (2). 笔尾

【解析】

【详解】[1]家庭电路中，人体触电原因是人体直接或间接接触火线。

[2]使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，但是手不能接触笔尖金属体，防止触电。

三、作图题

16.（2020·四川省自贡市）生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。

【答案】

【解析】

【详解】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题可知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的；开关接在指示灯、插座和火线之间控制火线使用更安全；由于指示灯的工作电压较小，所以需要给指示灯串联一个电阻来分担电源的电压；三孔插座的接法是左零右火上接地，如图所示：

17.（2020·青海省)请用笔画线表示导线，将图中电灯、开关和插座正确接入家庭电路中。

【答案】

【解析】

【详解】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：

18.（2020·辽宁省朝阳市)如图所示为小明家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中．

（      ）

【答案】

【解析】

【详解】首先辨别上面三根线地线、火线、零线．灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上．如下图所示：

19.（2020·甘肃省金昌市)一间教室要安装2盏“220 V  60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．

【答案】

【解析】

【详解】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：

20．（2分）（2020·江苏省扬州市)如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭

合开关S，S1风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。

【答案】

【解析】解：

由题知，只闭合开关S，风扇能单独工作，灯和风扇为并联；若只闭合开关S，灯泡不亮，由此可知S1在灯所在支路上，S在干路上，如图所示：

21．（2分）（2020·江苏省无锡市)为判断如图所示的家庭电路中白炽灯L1是否短路，将火线上的熔丝断开，用另一只完好的白炽灯L2作为“校验灯”接入电路。然后闭合总开关，再闭合开关S，即可根据L2的亮暗做出判断。请在图中补画一根导线，将L2正确接入电路。

【答案】

【解析】解：

将火线上的熔丝断开，把校验灯L2接入电路，当L1短路时，只有校验灯L2接入电路，此时校验灯L2正常发光，亮度较亮；当L1支路正常时，校验灯L2和灯泡L1串联接入电路，此时校验灯L2两端的电压小于电源电压，其发光较暗；当L1断路时，无电流通过校验灯L2，校验灯L2不发光，所以应将校验灯L2并联在火线熔丝的两端，如图所示：

。

22.（2020·山东省青岛市)教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（      ）。

(2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。

【答案】    (1).     (2). 用电器总功率过大

【解析】

【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示

(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
