物理八年级上册第1节 透镜图文课件ppt

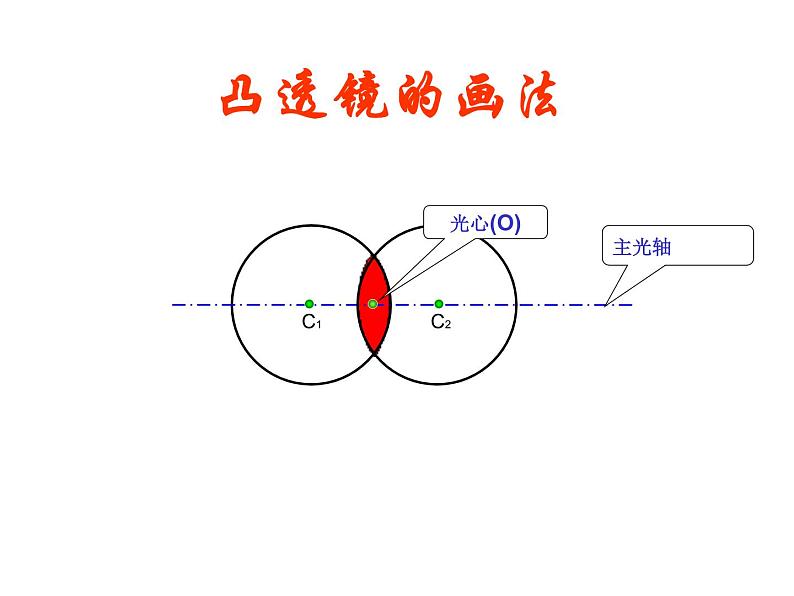

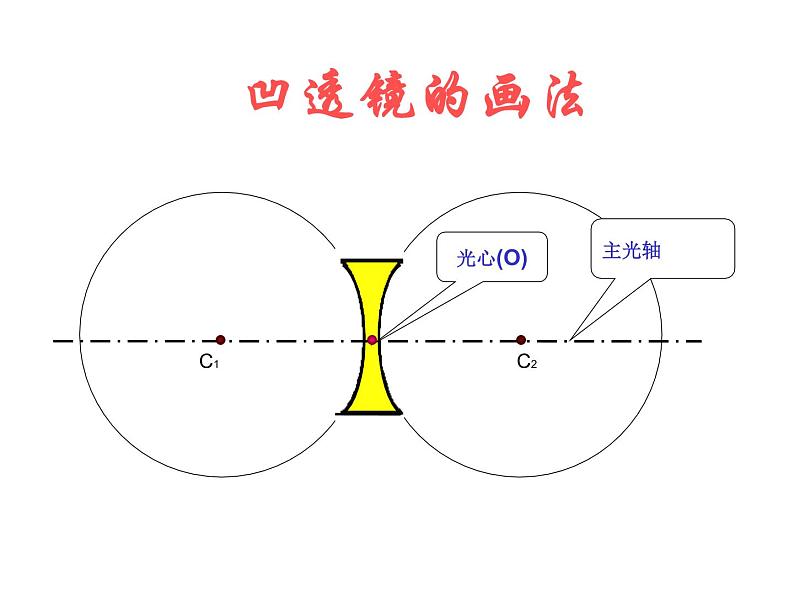

这是一份物理八年级上册第1节 透镜图文课件ppt，共30页。PPT课件主要包含了第一节透镜，第五章透镜及其应用，透明表面弧形，凸透镜的画法，凹透镜的画法，凸透镜，凹透镜，用冰取火示意图等内容，欢迎下载使用。

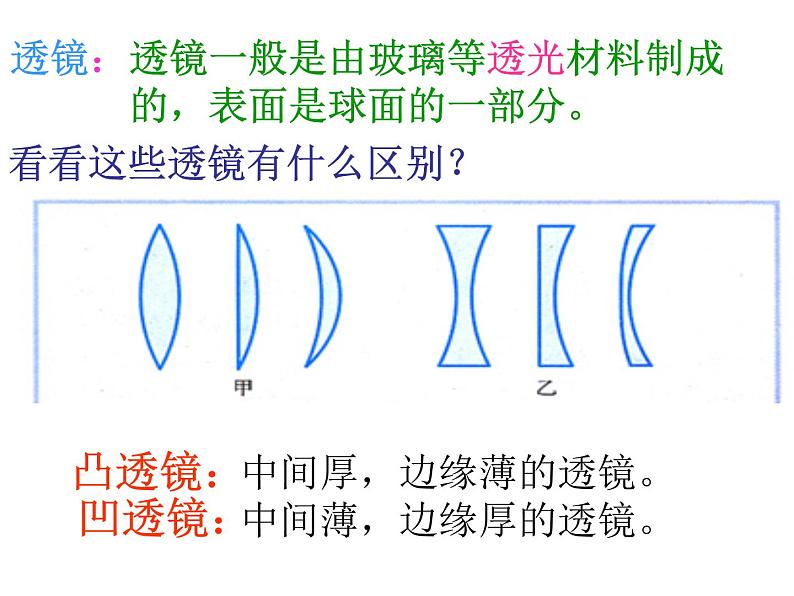

看看这些透镜有什么区别？

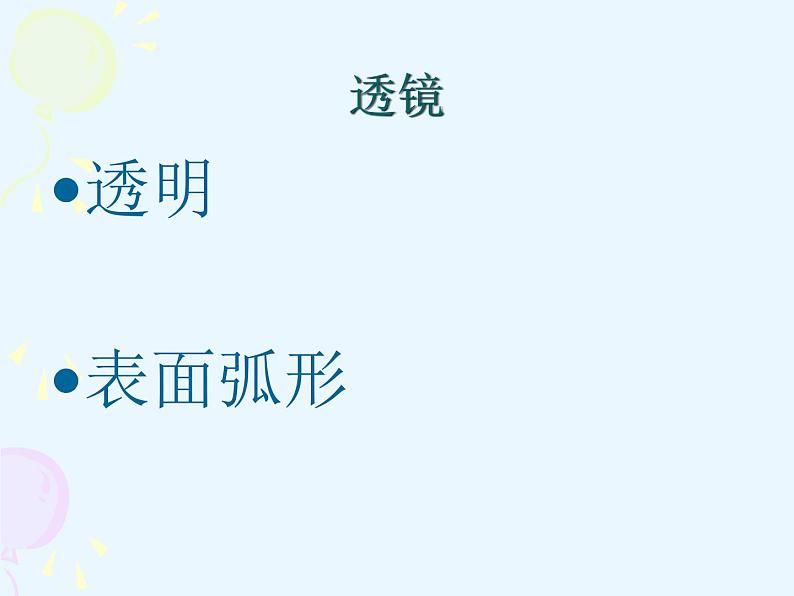

透镜：透镜一般是由玻璃等透光材料制成的，表面是球面的一部分。
中间厚，边缘薄的透镜。 中间薄，边缘厚的透镜。
属于凸透镜的是：

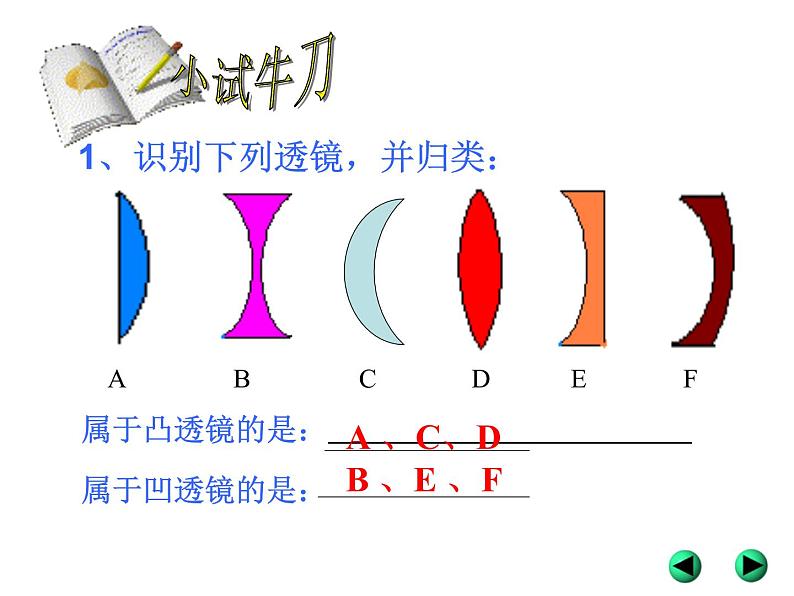

1、识别下列透镜，并归类：
二、探究： 透镜对光的作用
凸透镜对光线起会聚作用， 因此凸透镜也叫会聚透镜。
凹透镜对光线起发散作用， 因此凹透镜也叫发散透镜。
1、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
2、凸透镜有2个实焦点。
3、焦点到凸透镜光心的距离叫做焦距( f )。
1　平行于主光轴的光线会聚到焦点上2　过焦点的光线经过凸透镜折射后跟主光轴平行3　过光心的光线经过凸透镜折射后方向不变
大家想一想能不能让小灯泡发出的光变为平行光？
练习2、完成下列光路图。

平行于主光轴的光线通过凹透镜后发散， 发散光线的反向延长线相交于主光轴上， 它不是实际光线的会聚点，叫虚焦点(F)。
2. 凹透镜有2个虚焦点
想一想？（1）经过焦点入射的光线通过凸透镜后是什么样的？（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
结论： （1）经过凸透镜焦点的光线被折射后平行主光轴射出。 因而利用凸透镜能得到平行光!
（2）对着凹透镜异侧虚焦点入射的光线被折射后平 行于主光轴射出!
六、知识延伸：光学中“会聚”和“发散”的含义。
折射后的光线相对于红色虚线的直线靠近了主光轴，叫“会聚”。
折射后的光线相对于红色虚线的直线远离了主光轴，叫“发散“。
4　在下图中填入合适的光具
你知道用什么办法找焦点 和测焦距吗？
让凸透镜正对太阳光再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。用刻度尺测量这个最小、最亮的光斑到凸透镜的距离．这就是该凸透镜的距离．
练习1、凸透镜对光线有 作用。凹透镜对光线有　　　　　　作用。老花镜是 　　 。近视眼镜 是 。2、我国古代有人用冰磨成凸透镜，对着太阳光取火，这是利用　　了凸透镜对光有 　　 作用。3、下列说法正确的是（ ） A、凸透镜对光线有发散作用，所以又叫发散透镜。 B、凹透镜对光线有会聚作用，所以又叫会聚透镜。 C、凸透镜有两个实焦点，凹透镜有两个虚焦点。 D、两个焦点之间的距离叫焦距。
今天这节课你学到了什么?

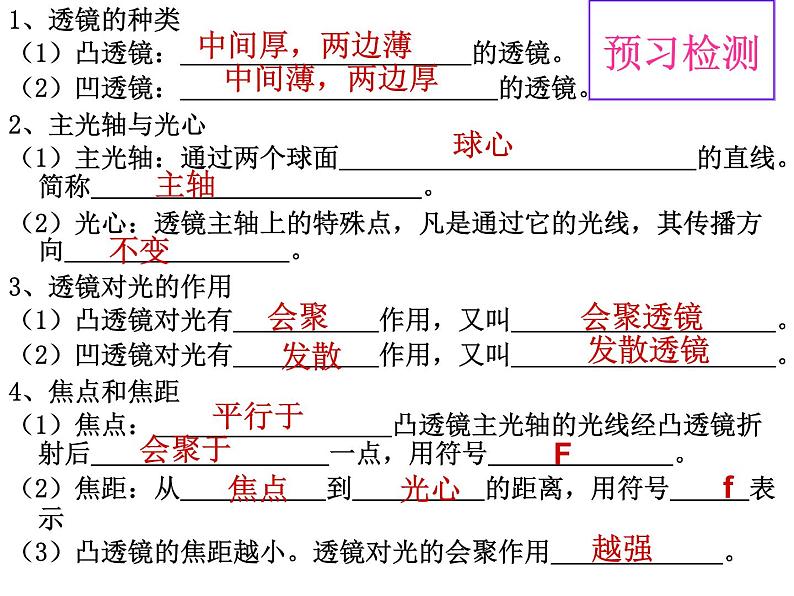

二、透镜的名词术语：1、主光轴 2、光心 3、焦 点 4、焦距
三、透镜对光线的作用： 1、凸透镜对光线起会聚作用，也叫会聚透镜
2、凹透镜对光线起发散作用，也叫发散透镜
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
四、透镜对三条特殊光线的作用：
中考链接：（2005年北京市）根据图1中给出的入射光线和折射光线，在方框内画一个适当类型的透镜。图1
　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
2.你知道是谁惹得祸吗？ 一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
3. 郊游的时候，为什么不能把剩有液体的饮料瓶扔在树林里？
