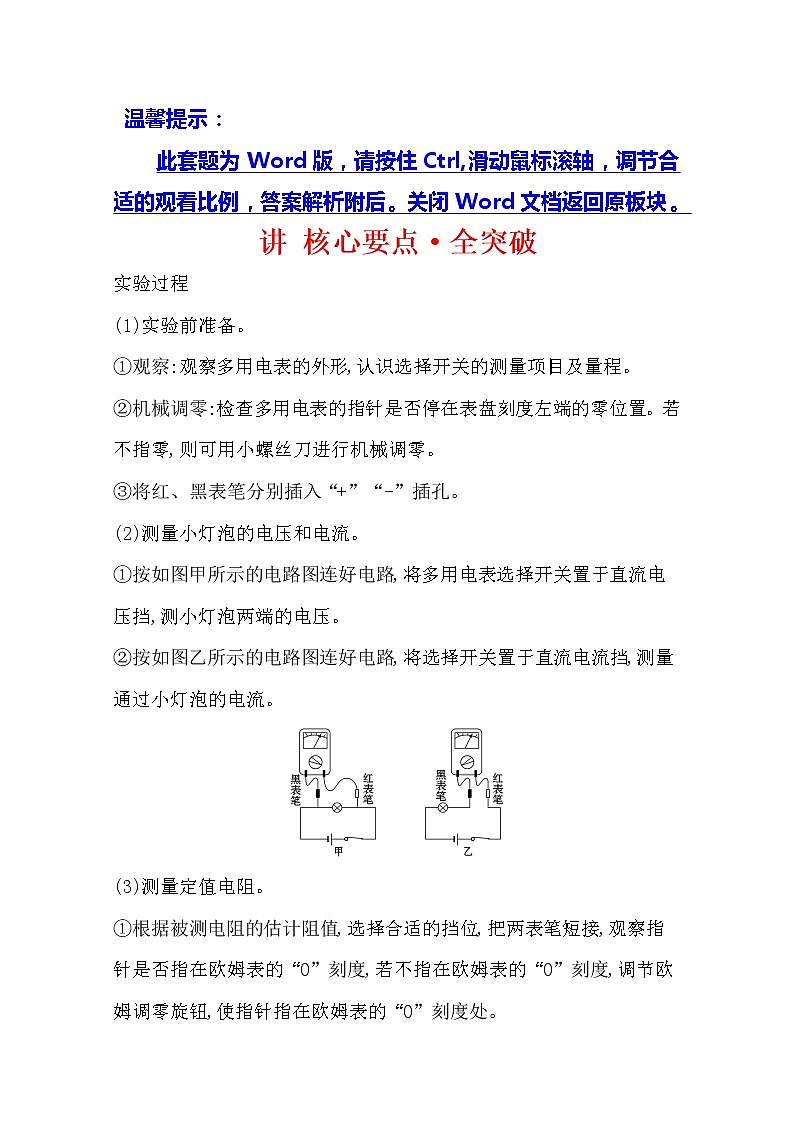

展开温馨提示：
此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。关闭Word文档返回原板块。
讲 核心要点·全突破
实验过程
(1)实验前准备。
①观察:观察多用电表的外形,认识选择开关的测量项目及量程。
②机械调零:检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零,则可用小螺丝刀进行机械调零。
③将红、黑表笔分别插入“+”“-”插孔。
(2)测量小灯泡的电压和电流。
①按如图甲所示的电路图连好电路,将多用电表选择开关置于直流电压挡,测小灯泡两端的电压。
②按如图乙所示的电路图连好电路,将选择开关置于直流电流挡,测量通过小灯泡的电流。
(3)测量定值电阻。
①根据被测电阻的估计阻值,选择合适的挡位,把两表笔短接,观察指针是否指在欧姆表的“0”刻度,若不指在欧姆表的“0”刻度,调节欧姆调零旋钮,使指针指在欧姆表的“0”刻度处。

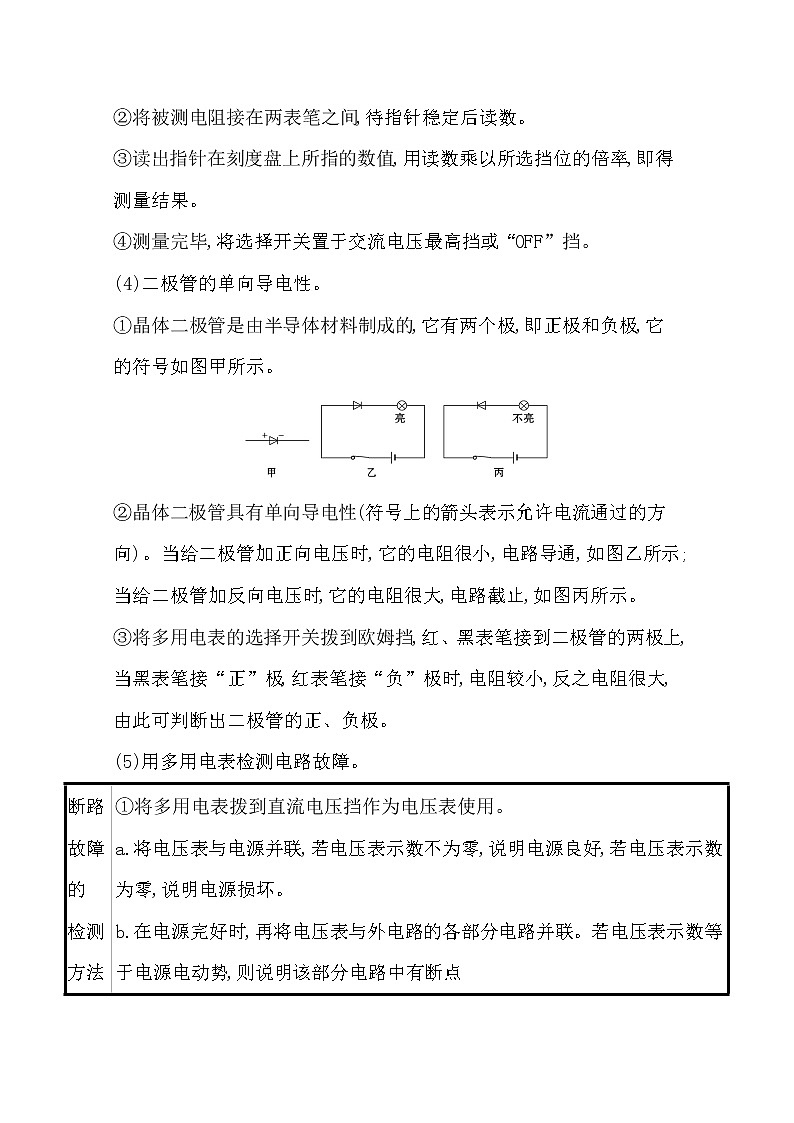

②将被测电阻接在两表笔之间,待指针稳定后读数。
③读出指针在刻度盘上所指的数值,用读数乘以所选挡位的倍率,即得测量结果。
④测量完毕,将选择开关置于交流电压最高挡或“OFF”挡。
(4)二极管的单向导电性。
①晶体二极管是由半导体材料制成的,它有两个极,即正极和负极,它的符号如图甲所示。
②晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示。
③将多用电表的选择开关拨到欧姆挡,红、黑表笔接到二极管的两极上,当黑表笔接“正”极,红表笔接“负”极时,电阻较小,反之电阻很大,由此可判断出二极管的正、负极。
(5)用多用电表检测电路故障。
断路 故障 的 检测 方法 | ①将多用电表拨到直流电压挡作为电压表使用。 a.将电压表与电源并联,若电压表示数不为零,说明电源良好,若电压表示数为零,说明电源损坏。 b.在电源完好时,再将电压表与外电路的各部分电路并联。若电压表示数等于电源电动势,则说明该部分电路中有断点 |
②将多用电表拨到直流电流挡作为电流表使用,将电流表串联在电路中,若电流表的示数为零,则说明与电流表串联的部分电路断路 | |
③用欧姆挡检测。各元件与电源断开,然后接到红、黑表笔间,若有阻值(或有电流)说明元件完好,若电阻无穷大(或无电流)说明此元件断路 | |
短路 故障 的 检测 方法 | ①将电压表与电源并联,若电压表示数为零,说明电源被短路;若电压表示数不为零,则外电路的部分电路未被短路或不完全被短路 |
②用电流表检测,若串联在电路中的电流表示数不为零,故障应是短路 |
数据处理
1.测电阻时,电阻值等于指针的示数与倍率的乘积。指针示数的读数一般读两位有效数字。
2.测电压和电流时,如果所读表盘的最小刻度为1、0.1、0.01等,读数时应读到最小刻度的下一位;若表盘的最小刻度为0.2、0.02、0.5、0.05等,读数时只读到与最小刻度位数相同即可。
误差分析
1.系统误差:
(1)电池用旧后,电动势会减小,致使电阻测量值偏大,要及时更换新电池。
(2)测电流、电压时,由于电表内阻的影响,测得的电流、电压值均小于真实值。
2.偶然误差:
(1)欧姆表的表盘刻度不均匀,估读时易带来误差,要注意其左密右疏特点。
(2)读数时易形成偶然误差,要垂直表盘正对指针读数。
(3)由于欧姆表刻度的非线性,表头指针偏转过大或过小都会使误差增大,因此要选用恰当挡位,使指针指中值附近。
注意事项
多用电表使用的“八大注意”
(1)使用前要机械调零。
(2)两表笔在使用时,电流总是“红进”“黑出”。
(3)选择开关的功能区域,要分清是测电压、电流还是电阻,还要分清是交流还是直流。
(4)电压、电流挡为量程范围挡,欧姆挡为倍率挡。
(5)刻度线有三条:上为电阻专用,中间为直流电流、直流电压、交流电流共用,下为交流电压专用。
(6)测电阻时:
①待测电阻与电路、电源一定要断开。
②两手一定不要同时接触两表笔金属杆。
③指针指中值附近较准,否则换挡。
④每换一挡必须重新欧姆调零。
⑤读出示数要乘以倍率才为电阻阻值。
(7)测电学黑箱时,一定要先用大量程电压挡判断其内部有无电源,无电源方可用欧姆挡。
(8)使用完毕,选择开关要置于OFF挡或交流电压最高挡,长期不用应取出电池。
实验拓展
多用电表的欧姆挡不只可用来测电阻,在实际应用中还可判断某一元件是电阻、电容器还是电感器。
(1)若某一元件用欧姆表测量时,指针指在某一刻度不动,则该元件为电阻。
(2)若某一元件用欧姆表测量时,指针先偏转,然后缓慢回到“∞”刻度处,则可判断该元件为电容器。
(3)若某一元件用欧姆表测量时,指针先由“∞”逐渐减小到某一较小的固定数值,则可判断该元件为电感器。
