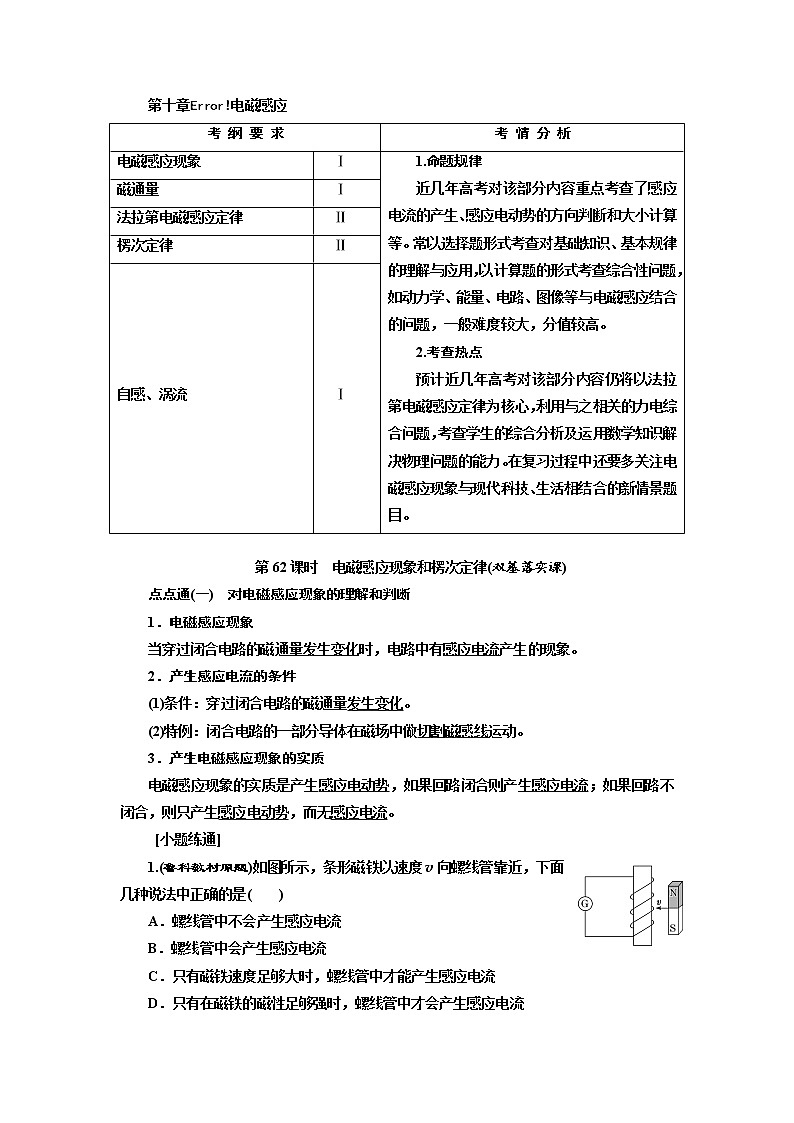

第十章电磁感应

第62课时　电磁感应现象和楞次定律(双基落实课)

点点通(一)　对电磁感应现象的理解和判断

1．电磁感应现象

当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

2．产生感应电流的条件

(1)条件：穿过闭合电路的磁通量发生变化。

(2)特例：闭合电路的一部分导体在磁场中做切割磁感线运动。

3．产生电磁感应现象的实质

电磁感应现象的实质是产生感应电动势，如果回路闭合则产生感应电流；如果回路不闭合，则只产生感应电动势，而无感应电流。

 [小题练通]

1.(鲁科教材原题)如图所示，条形磁铁以速度v向螺线管靠近，下面几种说法中正确的是(　　)

A．螺线管中不会产生感应电流

B．螺线管中会产生感应电流

C．只有磁铁速度足够大时，螺线管中才能产生感应电流

D．只有在磁铁的磁性足够强时，螺线管中才会产生感应电流

解析：选B　条形磁铁以速度v向螺线管靠近时，螺线管中磁通量增加，故会产生感应电流，B正确。

2.(多选)(沪科教材原题)如图所示，导线ab和cd互相平行，在下列情况中，使导线cd中有感应电流产生的是(　　)

A．将开关S闭合或断开

B．开关S闭合后，将滑动变阻器的滑片P向右移动

C．开关S闭合后，将滑动变阻器的滑片P向左移动

D．开关S始终闭合，滑动变阻器的滑片P也不移动

解析：选ABC　开关S闭合或断开，以及滑动变阻器的滑片P向左、右移动时，ab中电流均会发生变化，导致电流周围磁场发生变化，穿过cd所在的闭合回路的磁通量发生变化，故cd中产生感应电流，A、B、C正确。

3．如图所示的匀强磁场中有一个矩形闭合导线框。在下列四种情况下，线框中会产生感应电流的是(　　)

A．如图甲所示，保持线框平面始终与磁感线平行，线框在磁场中左、右运动

B．如图乙所示，保持线框平面始终与磁感线平行，线框在磁场中上、下运动

C．如图丙所示，线框绕位于线框平面内且与磁感线垂直的轴线AB转动

D．如图丁所示，线框绕位于线框平面内且与磁感线平行的轴线CD转动

解析：选C　题图甲中线框左、右运动，题图乙中线框上、下运动，题图丁中线框绕与磁感线平行的轴线CD转动，穿过线框的磁通量始终为零，故不能产生感应电流，只有题图丙中线框绕与磁感线垂直的轴线AB转动时，线框中磁通量会发生改变而产生感应电流。故C正确。

 [融会贯通]

判断有无感应电流的步骤

(1)确定研究的回路。

(2)弄清楚回路内的磁场分布，并确定穿过该回路的磁通量Φ。

 (3)

点点通(二)　楞次定律和右手定则

1．楞次定律

(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：适用于一切回路磁通量变化的情况。

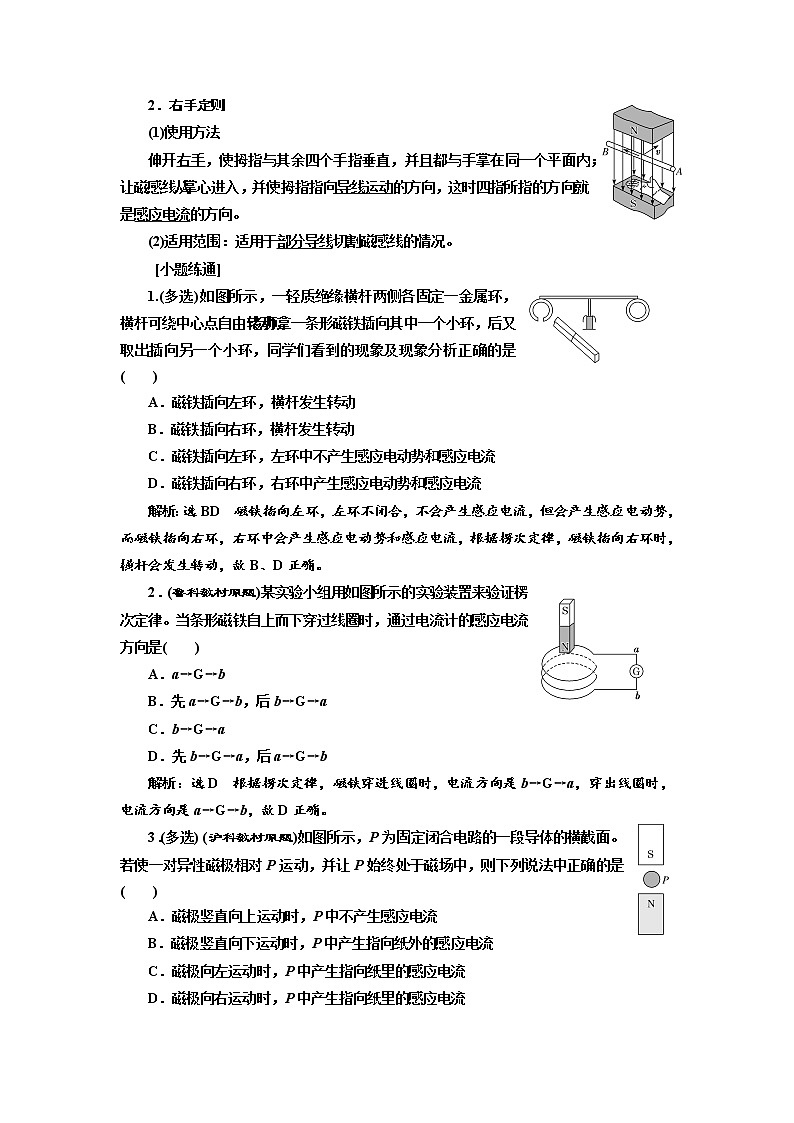

2．右手定则

(1)使用方法

伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用范围：适用于部分导线切割磁感线的情况。

 [小题练通]

1.(多选)如图所示，一轻质绝缘横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象及现象分析正确的是(　　)

A．磁铁插向左环，横杆发生转动

B．磁铁插向右环，横杆发生转动

C．磁铁插向左环，左环中不产生感应电动势和感应电流

D．磁铁插向右环，右环中产生感应电动势和感应电流

解析：选BD　磁铁插向左环，左环不闭合，不会产生感应电流，但会产生感应电动势，而磁铁插向右环，右环中会产生感应电动势和感应电流，根据楞次定律，磁铁插向右环时，横杆会发生转动，故B、D正确。

2．(鲁科教材原题)某实验小组用如图所示的实验装置来验证楞次定律。当条形磁铁自上而下穿过线圈时，通过电流计的感应电流方向是(　　)

A．a→G→b

B．先a→G→b，后b→G→a

C．b→G→a

D．先b→G→a，后a→G→b

解析：选D　根据楞次定律，磁铁穿进线圈时，电流方向是b→G→a，穿出线圈时，电流方向是a→G→b，故D正确。

3．(多选) (沪科教材原题)如图所示，P为固定闭合电路的一段导体的横截面。若使一对异性磁极相对P运动，并让P始终处于磁场中，则下列说法中正确的是(　　)

A．磁极竖直向上运动时，P中不产生感应电流

B．磁极竖直向下运动时，P中产生指向纸外的感应电流

C．磁极向左运动时，P中产生指向纸里的感应电流

D．磁极向右运动时，P中产生指向纸里的感应电流

解析：选AD　磁极竖直上、下运动时，P不切割磁感线，故不产生感应电流，A正确，B错误；磁极左、右运动时，P切割磁感线，产生感应电流，根据右手定则，磁极向左运动时，P中产生指向纸外的感应电流，C错误；磁极向右运动时，P中产生指向纸里的感应电流，D正确。

 [融会贯通]

楞次定律中“阻碍”的含义可以推广为：感应电流的效果总是阻碍引起感应电流的原因。列表说明如下：

1．三定则、一定律的比较

2.巧记妙用

(1)三个定则特别容易混淆，可用特殊方法记忆，比如左“力”右“电”，先左后右(先学磁场力，后学电磁感应)。

(2)研究感应电流受到的安培力，一般先用右手定则确定电流方向，再用左手定则确定安培力的方向，有时也可以直接应用楞次定律的推论确定。

[课堂综合训练]

1.(多选)(2018·全国卷Ⅰ)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是(　　)

A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动

B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向

C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向

D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

解析：选AD　根据安培定则，开关闭合时铁芯上产生水平向右的磁场，开关闭合后的瞬间，根据楞次定律，直导线上将产生由南向北的电流，根据安培定则，直导线上方的磁场垂直纸面向里，故小磁针的N极朝垂直纸面向里的方向转动，故A正确；同理，D正确；开关闭合并保持一段时间后，直导线上没有感应电流，故小磁针的N极指北，故B、C错误。

2. 如图所示，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环。当B绕环心O转动时，A产生顺时针方向电流且具有扩展趋势，则B的转动情况是(　　)

A．顺时针加速转动　　　  B．顺时针减速转动

C．逆时针加速转动     D．逆时针减速转动

解析：选A　由题意可知，A中感应电流为顺时针，由右手螺旋定则可知，A中感应电流的内部磁场向里，由楞次定律可知，引起感应电流的原磁场可能为：向外增大或向里减小；若原磁场向外增大，则B中电流应为逆时针且逐渐增大，由于B带负电，故B应顺时针转动且转速增大；若原磁场向里减小，则B中电流应为顺时针且逐渐减小，故B应逆时针转动且转速减小；又因为导体环A具有扩展趋势，则B中电流应与A中电流方向相反，即B应顺时针转动且转速增大，A正确。

3.(多选)航母上飞机弹射起飞是利用电磁驱动来实现的，电磁驱动原理如图所示，当固定线圈上突然通过直流电流时，线圈端点的金属环被弹射出去，现在固定线圈左侧同一位置，先后放有分别用横截面积相等的铜和铝导线制成的形状、大小相同的两个闭合环，且电阻率ρ铜＜ρ铝，闭合开关S瞬间(　　)

A．从左侧看环中感应电流沿顺时针方向

B．铜环受到的安培力大于铝环受到的安培力

C．若将铜环放在线圈右侧，环将向左运动

D．电池正负极调换后，环不能向左弹射

解析：选AB　在闭合开关S的过程中，固定线圈中电流为右侧流入，磁场向左变强，则由楞次定律可知，环中感应电流由左侧看沿顺时针方向，故A正确；由于铜环的电阻较小，故铜环中感应电流较大，铜环受到的安培力要大于铝环，故B正确；若铜环放在线圈右侧，根据“来拒去留”可得，环将向右运动，故C错误；电池正负极调换后，环受力仍向左，故仍将向左弹射，故D错误。

4.(多选)(2019·湖北八校联考)已知地磁场类似于条形磁铁产生的磁场，地磁场N极位于地理南极附近。如图所示，在湖北某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线框abcd，线框的ad边沿南北方向，ab边沿东西方向，下列说法正确的是(　　)

A．若使线框向东平移，则a点电势比d点电势低

B．若使线框向北平移，则a点电势等于b点电势

C．若以ad边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcba方向

D．若以ab边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcba方向

解析：选AC　地球北半球的磁场方向由南向北斜向下分布，可分解为水平向北和竖直向下两个分量。若线框向东平移，根据右手定则可知a点电势低于d点电势，A项正确；若线框向北平移，根据右手定则可知a点电势高于b点电势，B项错误；若以ad边为轴，将线框向上翻转90°过程中，穿过线框的磁通量逐渐减小，根据楞次定律及安培定则可知，线框中的电流方向始终为adcba方向，C项正确；若以ab边为轴，将线框向上翻转90°过程中，穿过线框的磁通量先增大后减小，根据楞次定律及安培定则可知，线框中的电流方向为先沿abcda方向再沿adcba方向，故D项错误。

5.如图所示，通电导线MN与单匝圆形线圈a共面，位置靠近圆形线圈a左侧且相互绝缘。当MN中电流突然减小时，下列说法正确的是(　　)

A．线圈a中产生的感应电流沿顺时针方向

B．线圈a中产生的感应电流沿逆时针方向

C．线圈a所受安培力的合力方向垂直纸面向里

D．线圈a所受安培力的合力方向水平向左

解析：选A　根据安培定则，MN中电流产生的磁场在MN左侧垂直纸面向外，在MN右侧垂直纸面向里，由于MN位置靠近线圈a左侧，所以线圈a中合磁场方向为垂直纸面向里，当MN中电流突然减小时，垂直纸面向里的磁通量减少，根据楞次定律可知，线圈a中产生的感应电流沿顺时针方向，选项A正确，B错误；由左手定则可知，线圈a左侧所受安培力方向水平向右，线圈a右侧所受安培力方向水平向右，所以线圈a所受安培力的合力方向水平向右，选项C、D错误。
