专题十五　等值线图与示意图

图表1　等值线图

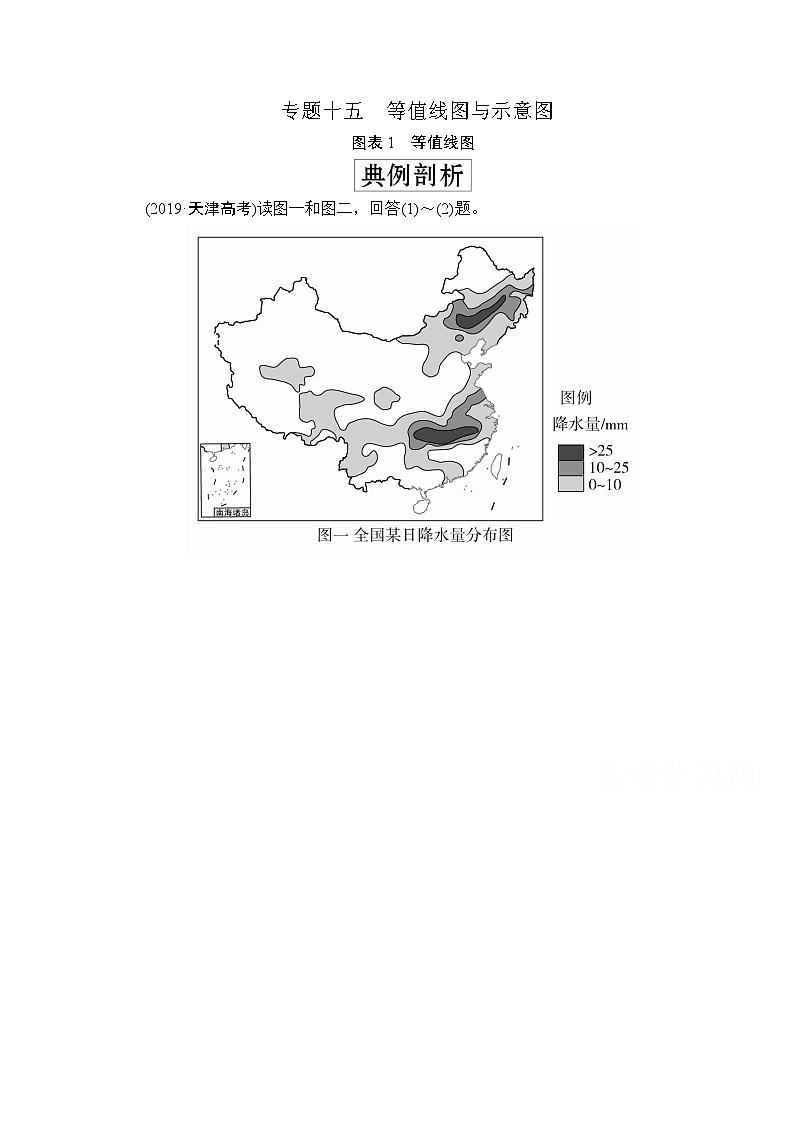

(2019·天津高考)读图一和图二，回答(1)～(2)题。

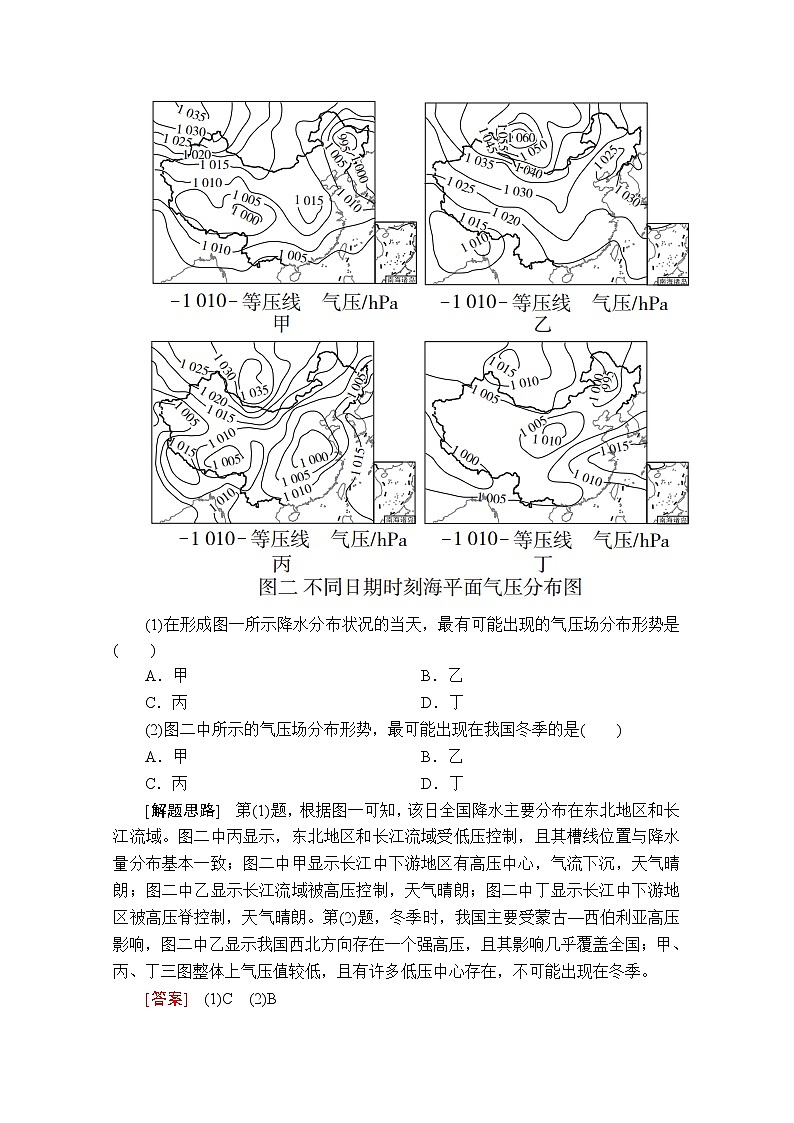

(1)在形成图一所示降水分布状况的当天，最有可能出现的气压场分布形势是(　　)

A．甲    B．乙

C．丙    D．丁

(2)图二中所示的气压场分布形势，最可能出现在我国冬季的是(　　)

A．甲    B．乙

C．丙    D．丁

[解题思路]　第(1)题，根据图一可知，该日全国降水主要分布在东北地区和长江流域。图二中丙显示，东北地区和长江流域受低压控制，且其槽线位置与降水量分布基本一致；图二中甲显示长江中下游地区有高压中心，气流下沉，天气晴朗；图二中乙显示长江流域被高压控制，天气晴朗；图二中丁显示长江中下游地区被高压脊控制，天气晴朗。第(2)题，冬季时，我国主要受蒙古—西伯利亚高压影响，图二中乙显示我国西北方向存在一个强高压，且其影响几乎覆盖全国；甲、丙、丁三图整体上气压值较低，且有许多低压中心存在，不可能出现在冬季。

[答案]　(1)C　(2)B

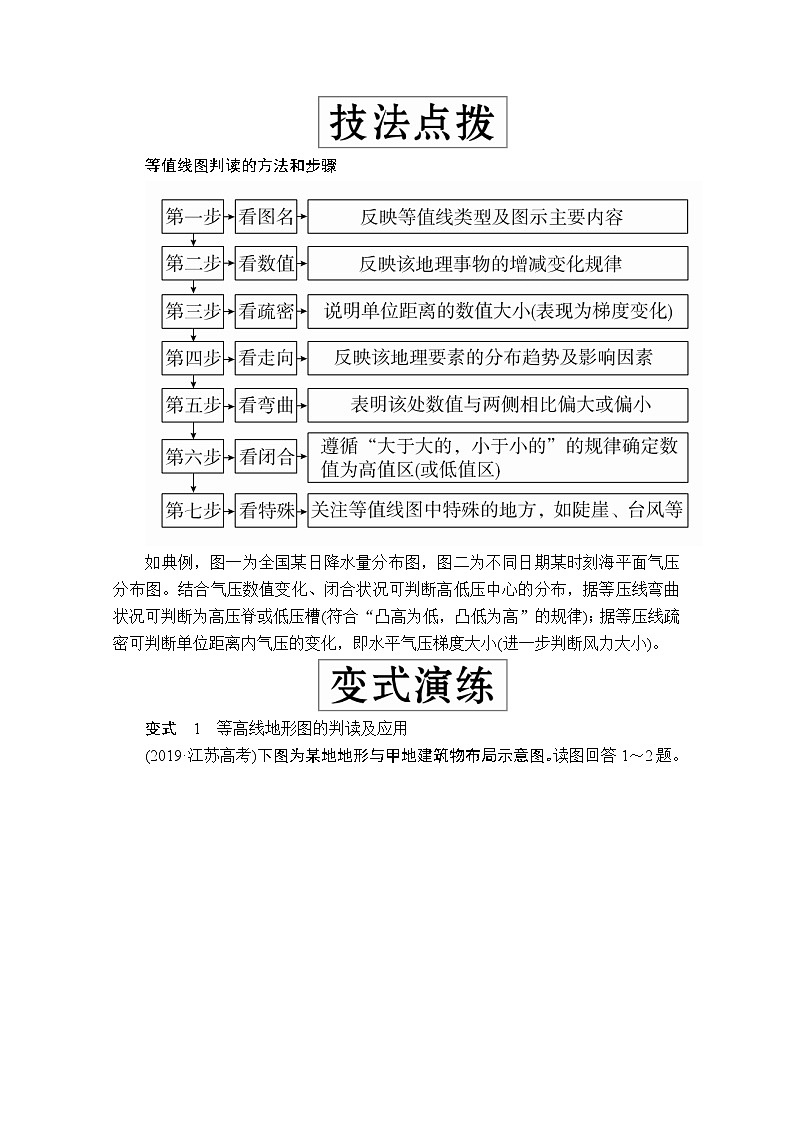

等值线图判读的方法和步骤

如典例，图一为全国某日降水量分布图，图二为不同日期某时刻海平面气压分布图。结合气压数值变化、闭合状况可判断高低压中心的分布，据等压线弯曲状况可判断为高压脊或低压槽(符合“凸高为低，凸低为高”的规律)；据等压线疏密可判断单位距离内气压的变化，即水平气压梯度大小(进一步判断风力大小)。

变式　1　等高线地形图的判读及应用

(2019·江苏高考)下图为某地地形与甲地建筑物布局示意图。读图回答1～2题。

1．与乙地相比，将建筑物布局在甲地主要考虑的因素是(　　)

A．地形    B．水源

C．植被    D．坡向

答案　D

解析　据图可知，甲地位于山脉南坡山麓地带，乙地位于山脉北坡山麓地带，两者皆为山麓地形，植被相似，但坡向不同，甲地位于阳坡，乙地位于阴坡，A、C两项错误，D项正确；甲、乙两地所在的山麓地带皆离山谷中的河流较远，B项错误。

2．与甲地地形平整方式相符的剖面是(　　)

答案　B

解析　根据左图可知，建筑物北侧等高线密集，坡度较陡，建筑物所在地等高线稀疏，说明地形平坦。结合右图可知，建筑物南侧分布有大量农田，地势相对低平。甲地地形区内建筑物建在海拔55～57米之间，人工开凿山体后，57米等高线向高值方向弯曲，为相对低平区域，55米等高线向低值方向弯曲，为相对变高区域(人工垫高)，这样在55～57米之间出现相对平坦的聚落分布区。故选B项。

变式　2　等降水量线判读分析

下图示意我国沿海某城市某年等降水量线分布，该年降水量接近当地多年降水量平均值。据此完成1～3题。

1．甲、乙、丙、丁四地中，降水量最少的地点是(　　)

A．乙    B．丙

C．丁    D．甲

答案　D

解析　据“大于大的，小于小的”等值线分布规律，可知甲地为低值区，四地比较，只有甲地降水量在550 mm以下。

2．M地年降水量较大的原因可能是(　　)

A．河水蒸发量大，水汽充足

B．位于山地迎风坡

C．距海较近，受海洋影响大

D．城市的热岛效应显著

答案　B

解析　读图可知，该城市年降水量多在800 mm以下，因此应位于秦岭—淮河一线以北的沿海地区，降水水汽主要来自太平洋。由图可知，M地年降水量最大，其附近的甲地年降水量最小。M地与甲地之间可能有山地，M地位于山地的迎风坡，年降水量较大；甲地位于背风坡，年降水量较小。

3．该城市的自然植被主要是(　　)

A．落叶阔叶林     B．常绿阔叶林

C．常绿硬叶林     D．针叶林

答案　A

解析　由上题可知，该城市位于秦岭—淮河一线以北地区，属于温带季风气候，自然植被应为温带落叶阔叶林。

变式　3　特殊等值线——沉积物等厚度线判读分析

(2019·浙江4月选考)下图为某湖泊区域地质构造示意图。图中等值线为该区域250万年以来沉积物等厚度线。据此完成1～2题。

1．该湖湖盆形成主要因(　　)

A．风化侵蚀    B．搬运沉积

C．构造抬升    D．断裂下陷

答案　D

解析　读图，结合图例可知，该处湖盆周边地区为地壳抬升地区，湖盆地区应为断裂下陷形成，C项错误、D项正确；风化侵蚀及搬运沉积均属于外力作用，外力作用一般使地表趋于平坦，不是湖盆形成的原因，A、B两项错误。

2．在外力作用下，该湖盆区的湖泊最容易形成陆地的是(　　)

A．甲    B．乙

C．丙    D．丁

答案　A

解析　读图可知，甲、乙、丙、丁四地中，图示甲区域等厚度线稀疏，说明湖盆平坦，且厚度值较小，说明沉积深度较小，最容易被泥沙淤积形成陆地，故A项正确。

变式　4　特殊等值线——负积温等值线判读分析

(2019·高考必刷卷六)负积温是冬季日平均气温小于0 ℃的累加，是重要的农业气候生态指标之一。一个地区负积温的高低，影响着当地农作物和果树的安全越冬及农业病虫害的发生蔓延和农药施用量。下图为1961～2008年我国北方局部地区负积温空间分布图。据此完成1～3题。

1．影响图示地区负积温值东西差异的因素有(　　)

①纬度位置　②地形地势　③距海远近　④大气环流

A．①②③    B．①②④

C．②③④    D．①③④

答案　C

解析　结合题意可知，负积温等值线表示地区热量条件，是冬季日平均气温小于0 ℃的累加。纬度位置对气温和热量的影响是由低纬度向高纬度递减，同纬度的东西差异不是由纬度位置引起的，①错误。图中同纬度负积温等值线东高西低，东为华北平原，西为黄土高原，海拔(地势)高低影响负积温东西差异，②正确。东部距海较近，受海洋影响，冬季气温较西部高，③正确。冬季图示区域受来自西伯利亚寒冷的西北风影响，西部距离冬季风源地更近，影响较大，加之受太行山脉等的阻挡，东部气温较西部高，④正确。所以C项正确。

2．图中虚线地区负积温等值线向北弯曲的原因可能是(　　)

A．冬季多晴天，太阳辐射量大

B．植被覆盖率高，保温作用强

C．山脉阻挡冬季风，气温较高

D．沿岸洋流增温增湿作用明显

答案　C

解析　读图可知，图中虚线地区负积温等值线向北弯曲，说明虚线地区负积温值高于同纬度其他地区，冬季热量条件较好。虚线沿线冬季气候与图示整个区域一致，都是降水少，多晴天，所以A项错误。结合图文信息无法判断出虚线沿线植被覆盖程度，B项错误。图示虚线走向基本与太行山脉走向一致，东北—西南走向的山脉对冬季风阻挡明显，使山脉背风坡温度较高，热量条件较好，C项正确。洋流主要影响沿岸地区，虚线沿线，尤其是南段距海较远，受洋流影响小，D项错误。

3．甲地负积温等值线明显弯曲可能给当地带来的影响是(　　)

A．减少农药使用量     B．缩短农作物生长周期

C．改变耕作制度     D．利于果树的安全越冬

答案　A

解析　甲处负积温等值线向南弯曲，说明甲地冬季气温更低，热量条件较同纬度其他地区差。对农业生产活动的影响表现在，不利于农作物和果树的安全过冬；对病虫害的抑制更佳，可以减少农药的使用量；若对农作物生长周期有影响亦是延长农作物的生长周期；从热量条件来看，与周边地区有差异，但差异较小(负积温不超过100 ℃)，所以对农业耕作制度影响不大。所以A项正确，B、C、D三项错误。

图表2　景观图

(2019·天津高考)天津滨海新区发挥临海优势，采取多种举措，促进区域可持续发展。读图文材料，回答(1)～(2)题。

(1)集中分布在滨海新区北部的四处景观(见上图)，共同反映了当地着力发展的产业是(　　)

A．船舶制造与维修    B．海洋文化旅游

C．水产养殖与捕捞    D．远洋货物运输

(2)政府有关部门在沿海滩涂上放置人工礁石，引种盐生植物(见图)，其目的主要是(　　)

A．保护海岸，净化海水    B．恢复生态，美化环境

C．增加湿地，吸引鸟类    D．开发滩涂，海水养殖

[解题思路]　第(1)题，图片显示的海洋博物馆、航母主题公园、妈祖文化园都体现了与海洋相关的文化内容，“渔家乐”码头则属于发展海洋文化旅游不可或缺的服务业，四处景观跟船舶制造与维修、水产养殖与捕捞、远洋货物运输关系不大。第(2)题，沿海滩涂放置人工礁石，可减小海水对海岸的冲蚀作用，起到保护海岸的作用；引种盐生植物可以净化海水；这些措施客观上在恢复生态和美化环境方面起到一定作用，但不是主要目的；沿海滩涂本就属于湿地范畴，投放人工礁石和引种盐生植物都不能增加湿地面积；这些措施是以保护而非开发为主要目的。

[答案]　(1)B　(2)A

地理景观图的判读方法步骤

(1)判读的一般步骤

①从景观图中找出标志性景观(如典型的植被、地形特征、标志性建筑等)，进行空间定位。

②细心观察景观图中各地理要素的特征和相互关系，即图中信息的地理意义，对景观图所在区域形成整体的认识，把握区域地理特征。

③根据景观图中的信息，提取与设问相关的部分，并联系相关知识进行分析和回答。

④关注特殊提示：有些景观图中有特别的文字提示或箭头指示，这是判读的细节，应特别关注其所体现的含义，理清其与材料间的关系。

(2)根据类别进行解读

①对于自然景观图，首先要进行空间定位，其次分析景观指示的自然环境特征，然后分析自然景观形成的原因，归纳规律，并探讨人类的利用与改造、协调发展问题。

②对于人文景观图，首先是进行空间定位，然后分析图中事物所处的自然环境特征，最后分析其功能及随时代的变化。

变式　1　自然景观图的判读

千层薄饼岩是一种形状水平、薄层状的石灰岩与泥页岩互层(指两种岩层反复出现)的沉积岩。来自大陆的泥土掩埋了海洋生物，被泥土掩埋的海洋生物形成石灰岩，泥土经压实固结后形成泥页岩，上述过程反复进行形成千层薄饼岩。在垂直剖面上从下往上看，一层凸出的石灰岩之后是一层凹进去的泥页岩，接着又是一层凸出的石灰岩，再是一层凹进去的泥页岩。读新西兰海边的千层薄饼岩景观图(下图)，完成1～2题。

1．千层薄饼岩在漫长的地质年代中未经受的地质作用可能是(　　)

A．沉积作用     B．侵蚀作用

C．地壳的垂直运动     D．地壳的水平运动

答案　D

解析　读图文材料可知，千层薄饼岩是一种形状水平、薄层状的石灰岩与泥页岩互层的沉积岩，千层薄饼岩在漫长的地质年代中，经受了沉积作用，岩层出露地表，经受过侵蚀作用；能够看到岩层断面，推测岩层经受过地壳的垂直运动；该岩层有水平层理结构，未经受的地质作用可能是地壳的水平运动。

2．千层薄饼岩中的泥页岩中泥土的来源最有可能是(　　)

A．地震之后诱发的泥浆流或洪水等从附近陆地上带来的大量泥土

B．海浪从附近陆地上带来的大量泥土

C．风力从附近陆地上挟带的大量尘土

D．地质历史时期冰川从陆地上搬运来的大量泥沙

答案　A

解析　新西兰位于地震带之上，地震频繁，地震之后诱发的泥浆流或洪水等从附近陆地上带来大量泥土，经压紧固结形成泥页岩，A项正确；海浪不能从附近陆地上带来大量泥土，B项错误；新西兰气候湿润，植被丰富，风力不能从附近陆地上带来大量尘土，C项错误；泥页岩组成物质颗粒细小，地质历史时期冰川从陆地上搬运来的泥沙一般颗粒较大，D项错误。

变式　2　区域建筑景观与自然环境的关系

(2019·江西抚州临川一中周考)下图所示地区有地域特色鲜明的传统民居“蜂巢屋”，一般由3至4个相连的土塔状建筑构成，由当地人利用茅草和泥土筑造而成。这样的民居，既克服了当地物资缺乏，又适应了当地气候特点，是一种古老而优越的生态民居。据此完成1～3题。

1．“蜂巢屋”是一种古老而优越的生态民居，反映当地的自然环境为(　　)

A．沙漠广布     B．森林覆盖率低

C．全年气候干旱     D．河湖众多

答案　B

解析　该地地处地中海东部沿岸，属于地中海气候，地表不可能沙漠广布，故A项错误；该民居是当地人利用茅草和泥土筑造而成的，这样的民居，既克服了当地物资缺乏，又适应了当地气候特点，据此可知该地森林覆盖率较低，物资缺乏，从而采用茅草和泥土筑造，故B项正确；地中海气候冬雨夏干，故C项错误；无法通过“蜂巢屋”反映出当地河湖众多，故D项错误。

2．“蜂巢屋”的墙体厚达80厘米，推测其主要原因是(　　)

A．夏季隔热，冬季保温    B．墙体坚固，稳定性好

C．抵御夏季的雨水    D．防御冬季的风沙

答案　A

解析　该地地处地中海东部沿岸，属于地中海气候，该地应具有“夏季炎热干燥，冬季温和多雨”的气候特点。厚墙可以阻隔夏季室外热空气，使得室内较为凉爽，还能阻隔冬季室外冷空气，使室内降温慢，比室外温度高，故A项正确。

3．“蜂巢屋”作为一道独特的风景线，吸引了很多游客，从气候角度分析，最适宜的游览时间是(　　)

A．11～12月     B．7～8月

C．4～5月    D. 1～2月

答案　C

解析　“蜂巢屋”地处地中海气候区，夏季炎热干燥，冬季温和多雨。游客要去此地旅游应选择在春秋季节前去，气候较为适宜，因此选项中4～5月最为合适，故C项正确。

图表3　关联图

(2019·全国卷Ⅲ)我国人口众多，生活垃圾产生量巨大，迫切需要对垃圾进行无害化、资源化处理。近些年，某企业开发了厨余垃圾自动处理系统，并在全国很多城市推广。下图示意该厨余垃圾自动处理系统的主要工艺流程。据此完成(1)～(2)题。

(1)厨余垃圾是图示自动处理系统中的(　　)

A．废料    B．原料

C．能源    D．产品

(2)符合图示自动处理系统局部工艺流程的是(　　)

A．废渣→生产沼气→沼气发电

B．工业油脂→提取生物油脂→有机渣

C．有机渣→生产沼气→废渣

D．生产沼气→有机渣→提取生物油脂

[解题思路]　第(1)题，图示为厨余垃圾自动处理系统的主要工艺流程，厨余垃圾是作为无害化、资源化处理的对象，是处理系统中最初阶段的输入物，即原料。第(2)题，读图可知，在自动处理系统中，对厨余垃圾分拣提取生物油脂后产生的有机渣，可以生产沼气，并产生一定的废渣，故工艺流程“有机渣→生产沼气→废渣”正确；图中显示，废渣是该工艺流程中生产沼气后的残留物，是该系统中的最终产物；读图可知，厨余垃圾分拣后，部分可以用于提取生物油脂，进而加工成为工业油脂，并产生一定的有机渣；读图可知，提取生物油脂过程中产生的有机渣，可以生产沼气。

[答案]　(1)B　(2)C

地理关联示意图的判读方法步骤

地理关联示意图是指运用文字框图和箭头、线条等连接有关地理事物，表示各地理事物间相互联系、结构特征及演变规律的组合图形。地理关联示意图通常借助带箭头的线段将有关地理事物的形成、内部结构、外部特征、发展趋势等要素联系起来。

用关联图考查的地理内容主要有以下几个方面：

(1)某种地理现象的形成过程与影响因素，如四季的产生、大气的热力作用、气压带和风带的形成与移动、水体富营养化的过程与结果、地壳物质循环过程(如变式1)、水循环过程、生态系统中的物质能量转换、人类活动与环境的辩证关系等。

(2)某一国家或区域突出的地理特征的形成过程与影响因素，如青藏地区高寒气候的成因及对地理环境的影响，西北内陆地区干旱气候的成因及对农牧业的影响，西欧温带海洋性气候的形成原因及影响等。

(3)某一企业、公司的原材料来源、生产流程、市场销售网络图等(如变式3)。某一区域以某种农业产品为原料发展大农业，进行深加工，走农业可持续发展道路等(如变式2)。

(4)某一地区环境问题产生的原因、影响因素及发展趋势、治理措施，如黄河中下游泥沙的治理，这种关联图突出了区域性。

(5)全球性环境问题的产生原因、演变过程、发展趋势及治理措施，如温室效应、臭氧层空洞等。

(6)用关联图来表现由于人口过度增长带来的粮食问题、贫困问题、能源问题、环境问题等。

地理关联示意图的分析其实是一个逻辑推理过程，关联图的各构成部分都有对应的因果关系，析图的关键在于地理原理、过程或规律的文字表述与关联图的互译，透析各部分的成图原理及因果推理，让整图“动”起来。

变式　1　岩石圈物质循环的关联图

(2019·浙江省名校协作体联考)台湾东部的太鲁阁峡谷是世界上规模最大的大理岩峡谷。下图为地壳物质循环示意图，图中①～⑤代表各类岩石及岩浆。据此完成1～2题。

1．按成因分，太鲁阁山体岩石属于(　　)

A．①    B．②

C．③    D．④

答案　C

解析　岩浆来自上地幔的软流层，读图可知，①来自地幔，故①为岩浆；岩浆侵入或喷出，经冷凝作用生成岩浆岩，故②和⑤为岩浆岩；沉积物经过沉积、固结成岩作用形成沉积岩，故④为沉积岩；则③为变质岩。据材料信息“太鲁阁峡谷是世界上规模最大的大理岩峡谷”可知，组成太鲁阁山体的岩石为大理岩，大理岩属于变质岩，故C项正确。

2．太鲁阁峡谷形成的主要地质作用是(　　)

A．流水侵蚀    B．风化作用

C．板块张裂    D．风力侵蚀

答案　A

解析　峡谷是流水侵蚀作用形成的。

变式　2　农业可持续发展的关联图

下图是我国某地毛竹经济产业链示意图。据此完成1～2题。

1．M处可能是(　　)

A．竹材造纸厂     B．竹纤维提取厂

C．动物饲料厂     D．动物养殖场

答案　C

解析　据图分析可知，手工厂、笋制品厂等的下脚料为M处提供原料，所以M处可能是动物饲料厂。

2．该产业链(　　)

①实现了能量的多级利用　②可能位于黑龙江省　③可增强土壤肥力　④无“三废”排出

A．①②    B．①③

C．②③    D．③④

答案　B

解析　据图分析可知，该地产业以毛竹为原料，毛竹主要分布在亚热带地区，所以该地不可能在黑龙江省；该产业链仍然有废水、竹叶废渣等废弃物排出。

变式　3　工业可持续发展的关联图

(2019·湖南名校阶段性测评)包头市石拐区位于内蒙古阴山山脉大青山西段，地处呼包鄂金三角中心地带，区域面积为761平方千米。石拐工业园区为我国内蒙古自治区循环经济试点示范园区，依托资源优势及产业基础，构建了煤炭—电力及硅、镁、铜等基础材料—合金材料加工基地，不断促进产业规模化、多元化、链条化，大力发展循环经济。读石拐工业园区产业链模式图，完成1～3题。

1．图中①②可能分别是(　　)

A．粉煤灰、新型建材厂     B．供气、液化气站

C．供水、农田灌溉     D．钢材、轧钢厂

答案　A

解析　由材料可知，石拐工业园区发展的是循环经济，热电厂燃烧煤炭、农田秸秆产生的粉煤灰可用于生产建筑材料，A项正确；热电厂一般以提供热水的形式供热，并不供气，也不生产钢材，B、D两项错误；热水不宜用于农田灌溉，C项错误。

2．作为石拐工业园区重点发展的项目，世界名牌晶澳太阳能落户该园区的主要原因是(　　)

A．该园区煤炭资源丰富

B．该园区距消费市场近

C．该园区科学技术发达

D．该园区交通运输便利

答案　B

解析　石拐工业园区所在的内蒙古自治区，主要属于半干旱、干旱地区，晴天多，光照强，太阳能资源丰富，是太阳能电池板的重要市场，B项正确。由图可知，生产太阳能电池板需用高品位硅矿，不需要煤炭，A项错误；该园区是依托资源优势和产业基础建立的，科技并不发达，C项错误；交通运输便利不是石拐工业园区的优势，D项错误。

3．该园区的发展模式突出体现了可持续发展的(　　)

A．共同性原则     B．公平性原则

C．持续性原则     D．经济效益至上原则

答案　C

解析　石拐工业园区发展的是循环经济，具有使废弃物资源化等特点，经济活动和社会发展保持在资源和环境承载力之内，符合可持续发展的持续性原则，A、B两项错误，C项正确。可持续发展是经济、社会和生态等方面的持续发展，缺一不可，没有经济效益至上这一原则，D项错误。

图表4　剖面图

(2017·全国卷Ⅰ)下图示意我国西北某闭合流域的剖面。该流域气候较干，年均降水量仅为210毫米，但湖面年蒸发量可达2 000毫米。湖水浅，盐度饱和，水下已形成较厚盐层。据此完成(1)～(3)题。

(1)盐湖面积多年稳定，表明该流域的多年平均实际蒸发量(　　)

A．远大于2 000毫米   B．约为2 000毫米

C．约为210毫米   D．远小于210毫米

(2)流域不同部位实际蒸发量差异显著，实际蒸发量最小的是(　　)

A．坡面  B．洪积扇  C．河谷  D．湖盆

(3)如果该流域大量种植耐旱植物，可能会导致(　　)

A．湖盆蒸发量增多   B．盐湖面积缩小

C．湖水富营养化加重   D．湖水盐度增大

[解题思路]　第(1)题，“盐湖面积多年稳定”，说明该盐湖多年平均入湖水量与出湖水量(蒸发量)大致相当，则该流域多年平均降水量与多年平均实际蒸发量相当。第(2)题，读图可知，该流域坡面坡度较大，地表水驻留时间短，实际蒸发量最小。第(3)题，虽然是耐旱植物，但是“大量种植”，依然会消耗大量的地表水和地下水，导致入湖水量减少，盐湖面积缩小。大量种植植物，植物蒸腾量增多，但与湖盆蒸发量关系不大。水域富营养化一般与高强度的人类活动相关，材料中没有这方面的体现。材料中说该盐湖的盐度已经饱和，湖水减少只能导致盐分析出，盐度不会再升高。

[答案]　(1)C　(2)A　(3)B

1．地理剖面示意图的判读方法步骤

地理剖面示意图是地理示意图的重要组成部分，它能直观、形象地反映地理现象、规律和本质。剖面图主要有地形剖面图、地质剖面图、地租剖面图、土壤剖面图、天气剖面图等，其中以地形剖面图最为常见。下面示意地形剖面图判读的基本方法：

典例为反映澳大利亚地下住宅位置和结构的剖面图，较为特殊。

2．地质剖面图判读方法步骤

(1)建立正常地层的特点模型

①岩层平行分布，老岩层在下、新岩层在上，说明地壳下沉，没有受到挤压力或拉张力作用。

②岩层弯曲，说明岩层受到挤压力作用。

③岩层平直但有断层出现，说明受到强大张力作用。

(2)判断地质剖面图中的特点

①有弯曲→背斜或向斜的地质构造。

②有断层线→断层地质构造。

③有岩层上下错位→地垒或地堑的地质构造。

(3)判断岩层新老关系

①正常状态的岩层→下老上新。

②背斜→两翼新、中间老；向斜→两翼老、中间新。

③侵入岩层的岩体→侵入的岩体要比被侵入的岩层新，形成时间晚。

(4)分析岩层缺失原因

若某岩层缺失，一种情况是形成该岩层时，地壳上升，没有形成该岩层；另一种情况是该岩层形成后，由于地壳上升，将该岩层全部侵蚀掉。

(5)判断构造地貌

构造地貌是由于内外力作用形成的地貌类型，如背斜山(谷)、向斜谷(山)、断层谷、断层崖、断块山等。

变式　1　地质剖面图的判读分析

读地质剖面图，回答1～2题。

1．关于图示地区地质作用先后顺序的叙述，正确的是(　　)

A．褶皱的形成晚于断层的形成

B．水平岩层的形成晚于倾斜岩层的形成

C．沉积物的形成早于喷出岩的形成

D．岩浆岩的形成早于沉积岩的形成

答案　B

解析　从图中断裂面两侧岩层的分布可以看出，岩层弯曲后才出现断层，故褶皱的形成早于断层的形成。先形成的岩层位于下方，后形成的岩层位于上方，因而水平岩层(沉积岩1)的形成晚于倾斜岩层(沉积岩2、3)的形成。喷出岩岩层上有沉积物覆盖，所以沉积物的形成晚于喷出岩的形成。岩浆侵入沉积岩，所以岩浆岩的形成晚于沉积岩的形成。

2．关于图示地区地形成因的叙述，正确的是(　　)

A．甲处是风力侵蚀形成的谷地

B．乙处是堆积作用形成的山

C．丙处是地壳断裂下陷形成的谷地

D．丁处是火山喷发形成的山

答案　D

解析　甲处有断层，可能因流水侵蚀而形成谷地；乙处两侧的沉积岩被侵蚀变低，乙处地势相对较高而形成山；丙处谷地不是断裂下陷形成的，是外力作用形成的；丁处是火山喷发形成的山。

变式　2　人文景观剖面图的判读

(2018·全国卷Ⅲ)澳大利亚(图一)某地区降水稀少，自然景观极度荒凉，气温年较差大，夏季最高气温可达50 ℃，冬季气温较低。早年，该地区的矿工经常在矿井里躲避炎热天气，长此以往便形成了具有当地特色的地下住宅(图二)。据此完成1～3题。

1．该类地下住宅可能分布于图一所示的(　　)

A．①地附近  B．②地附近

C．③地附近  D．④地附近

答案　B

解析　据材料可知，该类住宅形成于降水稀少、自然景观极度荒凉的地区，说明该地区为热带沙漠气候。读图可知，①地附近属于地中海气候，②地附近属于热带沙漠气候，③地附近属于热带草原气候，④地附近属于亚热带季风性湿润气候，故B项正确。

2．该类地下住宅通天井的主要作用是(　　)

A．收集雨水   B．方便通信

C．增加采光   D．通风换气

答案　D

解析　据图二可知，该类地下住宅位于土体和岩石之下，比较封闭，通天井直通地面，便于地下住宅的空气与地面上的空气进行流通交换，起到通风换气的作用，故D项正确。

3．推测该类地下住宅(　　)

①室温不变　②冬暖夏凉　③类似黄土高原的窑洞　④类似草原的蒙古包

A．①③  B．②③  C．①④  D．②④

答案　B

解析　该类地下住宅建于地下，受大气影响小，年温差小，冬暖夏凉，类似于黄土高原的窑洞，②③正确。
