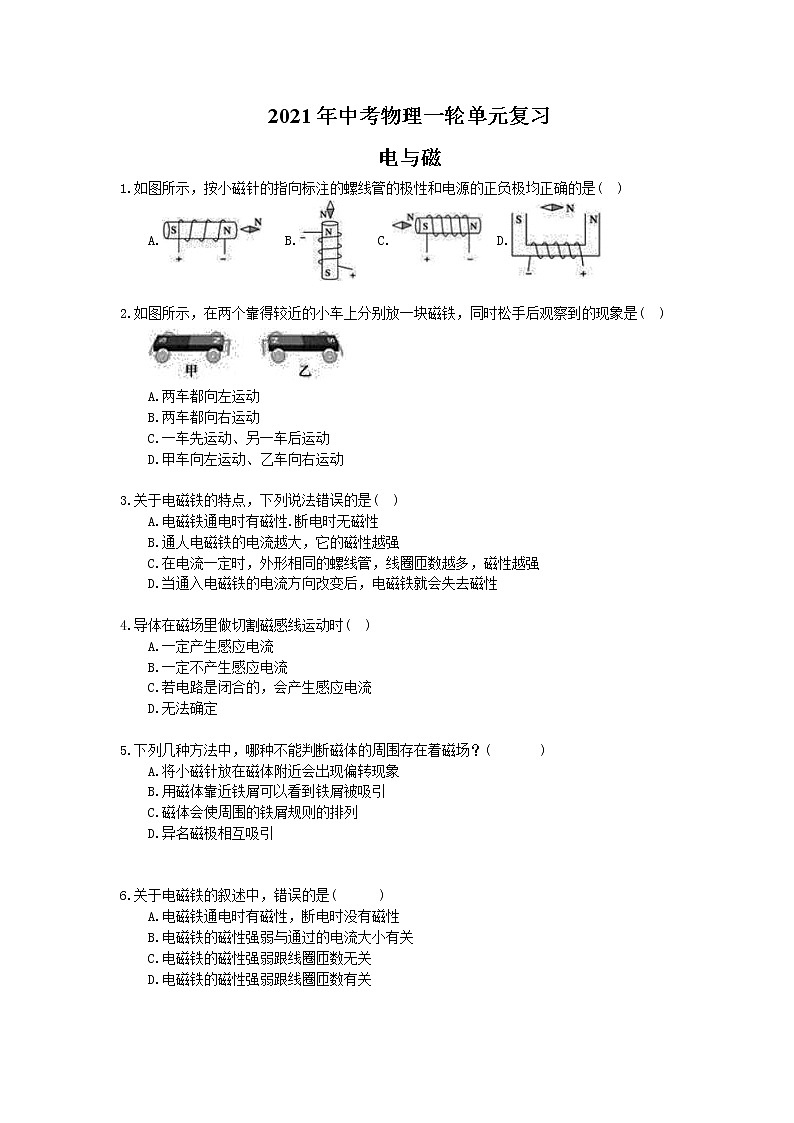

2021年中考物理一轮单元复习

电与磁

1.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是(  )

A.   B.   C.  D.

2.如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是(  )

A.两车都向左运动

B.两车都向右运动

C.一车先运动、另一车后运动

D.甲车向左运动、乙车向右运动

3.关于电磁铁的特点，下列说法错误的是(  )

A.电磁铁通电时有磁性.断电时无磁性

B.通人电磁铁的电流越大，它的磁性越强

C.在电流一定时，外形相同的螺线管，线圈匝数越多，磁性越强

D.当通入电磁铁的电流方向改变后，电磁铁就会失去磁性

4.导体在磁场里做切割磁感线运动时(  )

A.一定产生感应电流

B.一定不产生感应电流

C.若电路是闭合的，会产生感应电流

D.无法确定

5.下列几种方法中，哪种不能判断磁体的周围存在着磁场？(       )

A.将小磁针放在磁体附近会出现偏转现象

B.用磁体靠近铁屑可以看到铁屑被吸引

C.磁体会使周围的铁屑规则的排列

D.异名磁极相互吸引

6.关于电磁铁的叙述中，错误的是(      )

A.电磁铁通电时有磁性，断电时没有磁性

B.电磁铁的磁性强弱与通过的电流大小有关

C.电磁铁的磁性强弱跟线圈匝数无关

D.电磁铁的磁性强弱跟线圈匝数有关

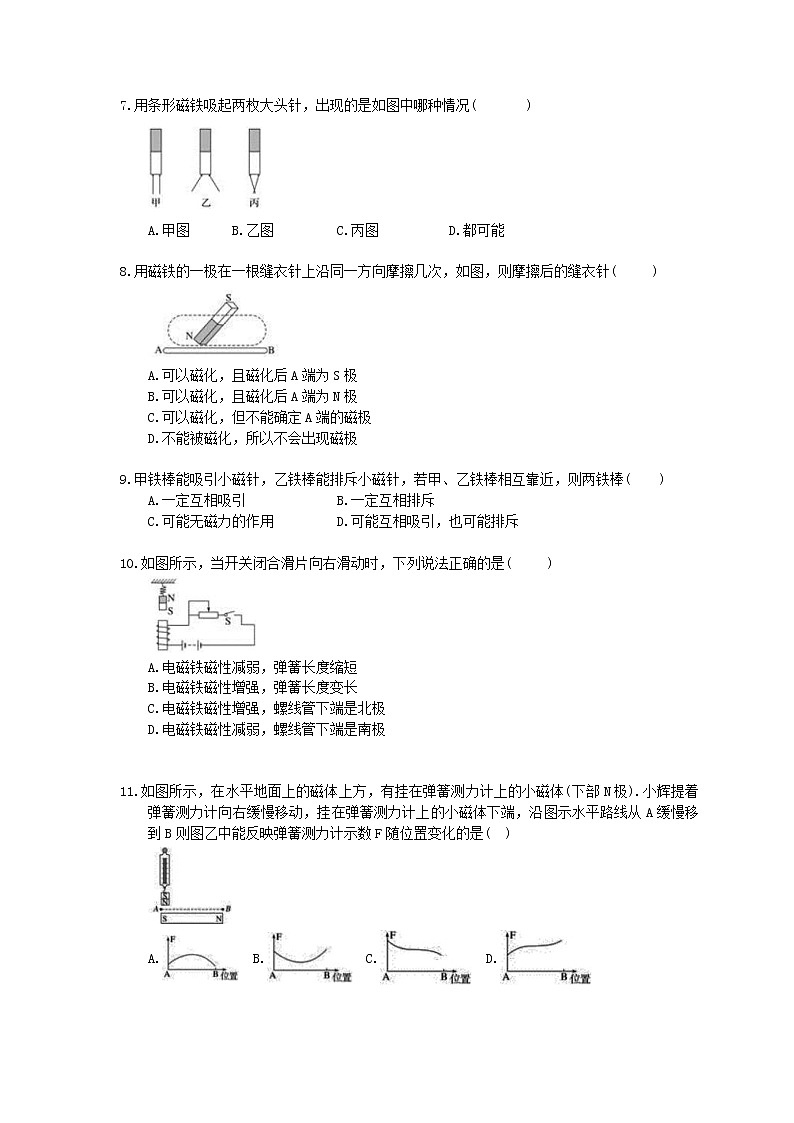

7.用条形磁铁吸起两枚大头针，出现的是如图中哪种情况(       )

A.甲图      B.乙图         C.丙图          D.都可能

8.用磁铁的一极在一根缝衣针上沿同一方向摩擦几次，如图，则摩擦后的缝衣针(     )

A.可以磁化，且磁化后A端为S极

B.可以磁化，且磁化后A端为N极

C.可以磁化，但不能确定A端的磁极

D.不能被磁化，所以不会出现磁极

9.甲铁棒能吸引小磁针，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒(    )

A.一定互相吸引             B.一定互相排斥

C.可能无磁力的作用         D.可能互相吸引，也可能排斥

10.如图所示，当开关闭合滑片向右滑动时，下列说法正确的是(     )

A.电磁铁磁性减弱，弹簧长度缩短

B.电磁铁磁性增强，弹簧长度变长

C.电磁铁磁性增强，螺线管下端是北极

D.电磁铁磁性减弱，螺线管下端是南极

11.如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体(下部N极).小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B则图乙中能反映弹簧测力计示数F随位置变化的是(  )

A.  B.  C.  D.

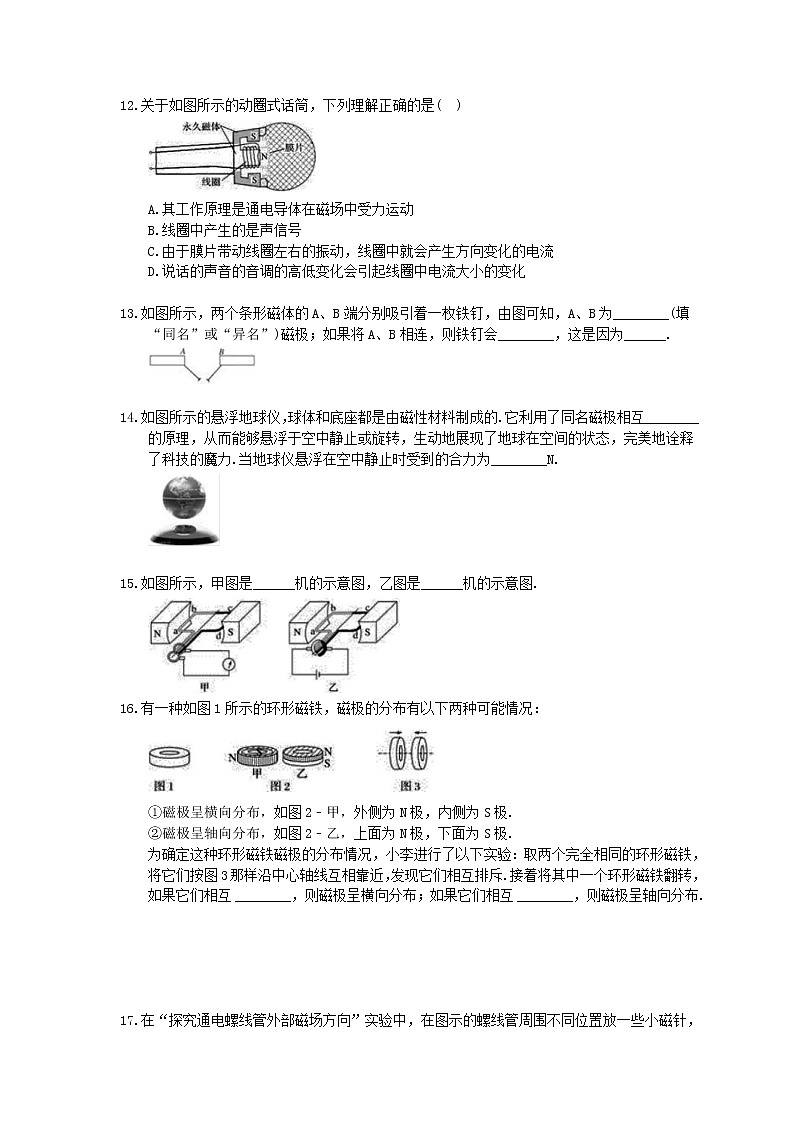

12.关于如图所示的动圈式话筒，下列理解正确的是(  )

A.其工作原理是通电导体在磁场中受力运动

B.线圈中产生的是声信号

C.由于膜片带动线圈左右的振动，线圈中就会产生方向变化的电流

D.说话的声音的音调的高低变化会引起线圈中电流大小的变化

13.如图所示，两个条形磁体的A、B端分别吸引着一枚铁钉，由图可知，A、B为________(填“同名”或“异名”)磁极；如果将A、B相连，则铁钉会________，这是因为______.

14.如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的.它利用了同名磁极相互________的原理，从而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力.当地球仪悬浮在空中静止时受到的合力为________N.

15.如图所示，甲图是______机的示意图，乙图是______机的示意图.

16.有一种如图1所示的环形磁铁，磁极的分布有以下两种可能情况：

①磁极呈横向分布，如图2﹣甲，外侧为N极，内侧为S极.

②磁极呈轴向分布，如图2﹣乙，上面为N极，下面为S极.

为确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们按图3那样沿中心轴线互相靠近，发现它们相互排斥.接着将其中一个环形磁铁翻转，如果它们相互 ________，则磁极呈横向分布；如果它们相互 ________，则磁极呈轴向分布.

17.在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向.此实验中小磁针的作用是______，为了探究结果更精确，小磁针应________(选填“多一些”或“少一些”)；把电池正负极对调，闭合开关会发现小磁针________，

此现象说明______________.

18.在研究“磁场对通电导体(电流)有力的作用”实验中.

(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入______(填“灵敏电流计”“电源”或“灯泡”)，根据该原理可制成______.

(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的(也称匀强磁场).

(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为______

A.二力不是作用在同一物体上

B.二力不是作用在同一直线上

C.二力的作用点不同

D.二力大小不是相等

(b)图丙中的线圈可以持续转动，是在外部加装了__________，该装置能使线圈平面刚处于________(填“平行磁感线”“垂直磁感线”或“任一”)位置时，自动改变线圈中的电流方向.

(c)写出一种让图丙中线圈转动更快的措施：____________.

答案解析

1.答案为：C

解析：A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；

B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；

C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；

D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；

2.答案为：D

解析：读图可知，两小车上相邻的都是磁体的N极，根据同名磁极相互排斥可知，两小车将互相分开，即甲车向左运动、乙车向右运动.

3.答案为：D

解析：A、电磁铁通电时有磁性，断电时无磁性.说法正确，不符合题意.

B、在线圈和铁芯一定时，电流越大，电磁铁磁性越强.说法正确，不符合题意.

C、在电流一定时，外形相同的螺线管即铁芯相同，线圈匝数越多，磁性越强.说法正确，不符合题意.

D、当通入电磁铁的电流方向改变后，电磁铁的磁极改变，电磁铁有磁性.说法错误，符合题意.

4.答案为：C

解析：产生感应电流的条件有两个：一是整个电路是闭合的，二是处在磁场中的导体在磁场中做切割磁感线运动，这两个条件必须同时具备才可以.

A、B、D三项不符合题意.

5.答案为：B

解析：：A、将小磁针放在磁体附近会出现偏转现象，说明受到了磁力的作用，可以说明磁体的周围存在着磁场，故不合题意；

B、磁体上磁极处磁性最强，能吸引铁屑，用磁体靠近铁屑可以看到铁屑被吸引，不能反应磁体周围的空间存在磁场.符合题意；

C、磁体会使周围的铁屑规则的排列，这一排列是由于磁场的作用产生的，可以说明磁体的周围存在着磁场，故不合题意；

D、磁极间的相互作用是通过磁场发生的，故异名磁极相互吸引可以说明磁体的周围存在着磁场，故不合题意.

6.答案为：C

解析：A、电磁铁通电时有磁性，断电时没有磁性.选项正确，不符合题意.

B、电磁铁的磁性强弱与通过的电流大小有关.选项正确，不符合题意.

C、电磁铁的磁性强弱跟线圈匝数有关.选项错误，符合题意.

D、电磁铁的磁性强弱跟线圈匝数有关.选项正确，不符合题意.

7.答案为：B

解析：由图可知：大头针吸在磁铁上，大头针会在磁铁磁场的作用下被磁化，从而获得了磁性.靠近磁铁的一端大头针的极性相同，远离的一端极性也相同，由于同名磁极互相排斥，所以情况如图乙所示.

8.答案为：B

解析：注意磁铁是吸引钢棒的，摩擦到另一端的时候还处于吸引状态，在外力的作用下依依不舍地离开的，所以磁铁和钢棒最后“说再见”的“另一端”当然处于异名磁极(即问题中的S极)，于是A端就是N极.

9.答案为：D

解析：小磁针本身具有磁性，能够吸引没有磁性的铁棒，故铁棒A可能有磁性，也可能没有磁性，只是在小磁针磁场作用下暂时被磁化.铁棒B能排斥小磁针，说明B一定有磁性.若A无磁性，当A靠近B时，A、B互相吸引；若A有磁性，则A、B两磁体都分别有北极和南极，当它们的同名磁极互相靠近时，互相排斥；当异名磁极互相靠近时，互相吸引，故D正确.

10.答案为：C

解析：由图可知电流由螺线管的下方流入，则由安培定则可知螺线管下端为N极，上端为S极；则螺线管与磁铁为同名磁极相对，故应相互排斥；

当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流变大，则螺线管的磁性增强，故对磁铁的作用力变大，故磁铁应上移，即弹簧长度应变短.

11.答案为：C

解析：条形磁体两极磁性最强而中间磁性最弱，且同名磁极相互排斥，异名磁极相互吸引，当挂着的磁体向右移动时，相互吸引力逐渐减小，而过了大磁体中点后，相互排斥力逐渐增大，故可以得出弹簧测力计的示数从A端到B端是逐渐变小的.

12.答案为：C

解析：A、动圈式话筒是利用了电磁感应现象工作的，故A错误；

BC、由于膜片带动线圈左右的振动，线圈在磁场中做切割磁感线运动，在线圈中会产生方向变化的感应电流，故B错误，C正确；

D、说话的声音的响度大小发生变化时，线圈受力的大小发生变化，线圈运动快慢也发生变化，引起线圈中电流大小的变化，故D错误.

13.答案为：异名下落磁体的中间磁性最弱

解析：(1)由图可以看出，A、B端铁钉被磁化后相互吸，说明铁钉带极性相反，由此可推断A、B为异名磁极.

(2)若将A、B相连，两个磁体变成一个条形磁体，中间磁性最弱，吸不住大头针，故大头针落下.

14.答案为：排斥0

解析：球体与底座是相互分离的，球体与底座之间是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的；

球体静止在空中时受两个力的作用，一个是竖直向下的重力，一个是竖直向上的底座对它的斥力；而且这两个力的大小相等，方向又相反；

地球仪悬浮在空中静止时受到的合力为0N.

15.答案为：发电 电动

解析：图甲中，没有电源，是闭合电路的一部分导体在磁场中切割磁感线，产生感应电流，属电磁感应原理，是发电机的示意图；

图乙中，电路中有电源，是通电线圈在磁场中受力而运动，是电动机的示意图.

16.答案为：排斥 吸引

解析：磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引.

如果磁极呈横向分布，将它们按图3那样沿中心轴线互相靠近时，则无论环形磁铁翻转还是不翻转，都会互相排斥，因为翻转之后，环形磁铁的外侧还是N极，内侧仍为S极，与另一个环形磁铁对应的部位都是同名磁极，所以始终相互排斥.

如果磁极呈纵向分布，将它们按图3那样沿中心轴线互相靠近时，可能有两种情况：两个环形磁铁靠近的一端可能都是N极(或S极)，则此时它们会相互排斥；若把其中一个环形磁铁翻转，则靠近的一端就变成了异名磁极，异名磁极相互吸引.

17.答案为：指示磁场方向多一些指示磁场方向改变磁场方向和电流方向有关

解析：因为小磁针放入磁场，小磁针静止时N极指向和该点磁场方向相同，所以实验中使用小磁针是为了指示磁场方向，从而判断该点的磁场方向；为了探究结果更精确，小磁针应多放一些，把电池正负极对调，改变了电流方向，闭合开关后，会发现小磁针指示磁场方向改变了，此现象说明磁场方向和电流方向有关.

18.答案为：

(1)电源电动机

(2)(a)B(b)换向器垂直磁感线(c)增大线圈中的电流(或增加线圈的匝数、换更强的磁场等).

解析：

(1)因为通电导体在磁场中受力会运动，观察图可知缺少一个电源，因此利用如图甲所示的装置研究“磁场对电流的作用”时，应在“a”、“b”之间接入电源，根据此原理制成了电动机；

(2)(a)在乙图中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力不是一对平衡力，这是因为这两个力不作用在一条直线上.所以选项B符合题意.

(b)图丙中的线圈可以持续转动，是在外部加装了换向器.当通电线圈所在平面与磁感线垂直时，它能自动改变线圈中的电流方向，从而使线圈持续转动.

(c)线圈转动的快慢与电流的大小、线圈的匝数、磁场的强弱等因素有关，所以要使线圈转动的更快，可以增大线圈中的电流、增加线圈的匝数、换更强的磁场等.
