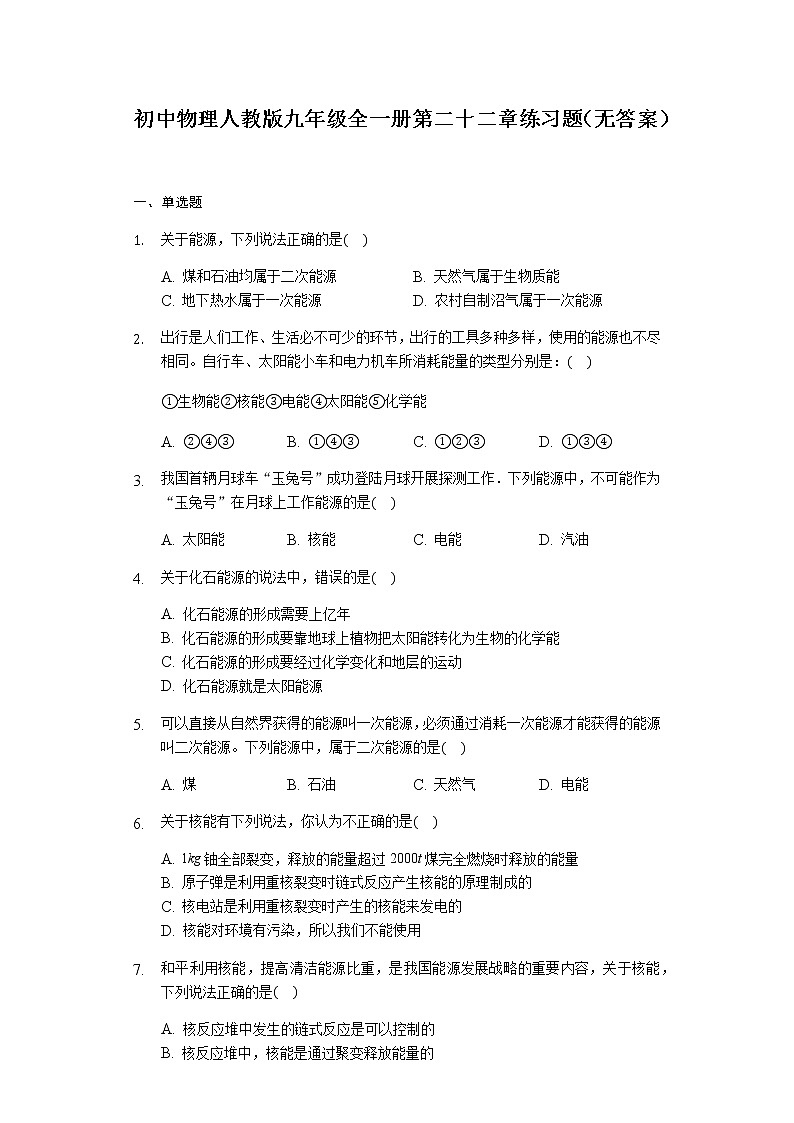

初中物理人教版九年级全一册第二十二章练习题（无答案）
一、单选题
关于能源，下列说法正确的是( )
A. 煤和石油均属于二次能源B. 天然气属于生物质能
C. 地下热水属于一次能源D. 农村自制沼气属于一次能源
出行是人们工作、生活必不可少的环节，出行的工具多种多样，使用的能源也不尽相同。自行车、太阳能小车和电力机车所消耗能量的类型分别是：( )
①生物能②核能③电能④太阳能⑤化学能
A. ②④③B. ①④③C. ①②③D. ①③④
我国首辆月球车“玉兔号”成功登陆月球开展探测工作．下列能源中，不可能作为“玉兔号”在月球上工作能源的是( )
A. 太阳能B. 核能C. 电能D. 汽油
关于化石能源的说法中，错误的是( )
A. 化石能源的形成需要上亿年
B. 化石能源的形成要靠地球上植物把太阳能转化为生物的化学能
C. 化石能源的形成要经过化学变化和地层的运动
D. 化石能源就是太阳能源
可以直接从自然界获得的能源叫一次能源，必须通过消耗一次能源才能获得的能源叫二次能源。下列能源中，属于二次能源的是( )
A. 煤B. 石油C. 天然气D. 电能
关于核能有下列说法，你认为不正确的是( )
A. 1kg铀全部裂变，释放的能量超过2000t煤完全燃烧时释放的能量
B. 原子弹是利用重核裂变时链式反应产生核能的原理制成的
C. 核电站是利用重核裂变时产生的核能来发电的
D. 核能对环境有污染，所以我们不能使用
和平利用核能，提高清洁能源比重，是我国能源发展战略的重要内容，关于核能，下列说法正确的是( )

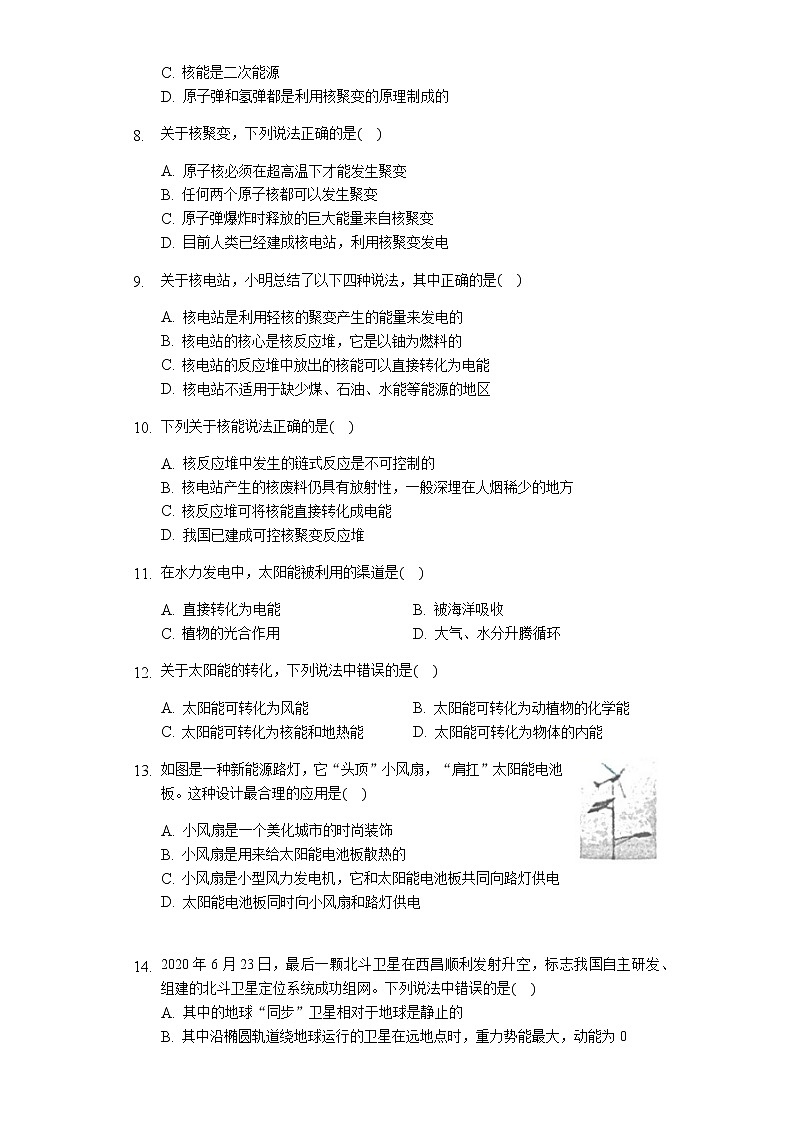

A. 核反应堆中发生的链式反应是可以控制的
B. 核反应堆中，核能是通过聚变释放能量的
C. 核能是二次能源
D. 原子弹和氢弹都是利用核聚变的原理制成的
关于核聚变，下列说法正确的是( )
A. 原子核必须在超高温下才能发生聚变
B. 任何两个原子核都可以发生聚变
C. 原子弹爆炸时释放的巨大能量来自核聚变
D. 目前人类已经建成核电站，利用核聚变发电
关于核电站，小明总结了以下四种说法，其中正确的是( )
A. 核电站是利用轻核的聚变产生的能量来发电的
B. 核电站的核心是核反应堆，它是以铀为燃料的
C. 核电站的反应堆中放出的核能可以直接转化为电能
D. 核电站不适用于缺少煤、石油、水能等能源的地区
下列关于核能说法正确的是( )
A. 核反应堆中发生的链式反应是不可控制的
B. 核电站产生的核废料仍具有放射性，一般深埋在人烟稀少的地方
C. 核反应堆可将核能直接转化成电能
D. 我国已建成可控核聚变反应堆
在水力发电中，太阳能被利用的渠道是( )
A. 直接转化为电能B. 被海洋吸收
C. 植物的光合作用D. 大气、水分升腾循环
关于太阳能的转化，下列说法中错误的是( )
A. 太阳能可转化为风能B. 太阳能可转化为动植物的化学能
C. 太阳能可转化为核能和地热能D. 太阳能可转化为物体的内能
如图是一种新能源路灯，它“头顶”小风扇，“肩扛”太阳能电池板。这种设计最合理的应用是( )
A. 小风扇是一个美化城市的时尚装饰
B. 小风扇是用来给太阳能电池板散热的
C. 小风扇是小型风力发电机，它和太阳能电池板共同向路灯供电
D. 太阳能电池板同时向小风扇和路灯供电
2020年6月23日，最后一颗北斗卫星在西昌顺利发射升空，标志我国自主研发、组建的北斗卫星定位系统成功组网。下列说法中错误的是( )
A. 其中的地球“同步”卫星相对于地球是静止的
B. 其中沿椭圆轨道绕地球运行的卫星在远地点时，重力势能最大，动能为0
C. 卫星与地面设备之间是利用电磁波传递信息
D. 卫星的太阳能电池板工作时将太阳能转化成电能

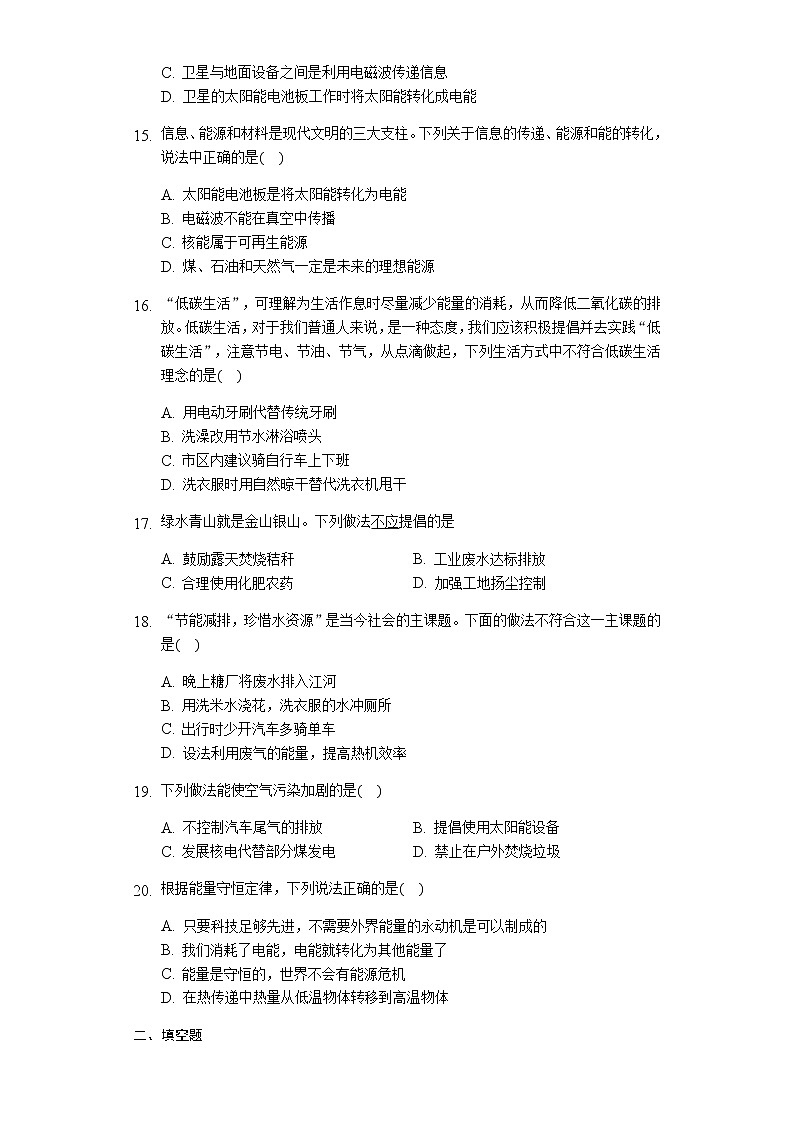

信息、能源和材料是现代文明的三大支柱。下列关于信息的传递、能源和能的转化，说法中正确的是( )
A. 太阳能电池板是将太阳能转化为电能
B. 电磁波不能在真空中传播
C. 核能属于可再生能源
D. 煤、石油和天然气一定是未来的理想能源
“低碳生活”，可理解为生活作息时尽量减少能量的消耗，从而降低二氧化碳的排放。低碳生活，对于我们普通人来说，是一种态度，我们应该积极提倡并去实践“低碳生活”，注意节电、节油、节气，从点滴做起，下列生活方式中不符合低碳生活理念的是( )
A. 用电动牙刷代替传统牙刷
B. 洗澡改用节水淋浴喷头
C. 市区内建议骑自行车上下班
D. 洗衣服时用自然晾干替代洗衣机甩干
绿水青山就是金山银山。下列做法不应提倡的是
A. 鼓励露天焚烧秸秆B. 工业废水达标排放
C. 合理使用化肥农药D. 加强工地扬尘控制
“节能减排，珍惜水资源”是当今社会的主课题。下面的做法不符合这一主课题的是( )
A. 晚上糖厂将废水排入江河
B. 用洗米水浇花，洗衣服的水冲厕所
C. 出行时少开汽车多骑单车
D. 设法利用废气的能量，提高热机效率
下列做法能使空气污染加剧的是( )
A. 不控制汽车尾气的排放B. 提倡使用太阳能设备
C. 发展核电代替部分煤发电D. 禁止在户外焚烧垃圾
根据能量守恒定律，下列说法正确的是( )
A. 只要科技足够先进，不需要外界能量的永动机是可以制成的
B. 我们消耗了电能，电能就转化为其他能量了
C. 能量是守恒的，世界不会有能源危机
D. 在热传递中热量从低温物体转移到高温物体
二、填空题
“风能、电能、水能、煤炭”中属于二次能源的是______、属于不可再生能源的是______。
核电池是一种通过换能器将核能最终转化成______能的装置，具有体积小、重量轻、寿命长等特点。请列举一个将来有可能利用核电池供电的产品：______。
现阶段核潜艇的动力系统是由原子核______(选填“裂变”或“聚变”)提供的。泸州正加快对页岩气的安全开采，页岩气和核能都属于______(选填“可再生”或“不可再生”)能源。若用燃气灶将一壶质量为3kg、初始温度为20℃的水加热到80℃，消耗了0.1m3的页岩气。已知水的比热容4.2×103J/(kg⋅℃)，页岩气的热值为4.2×107J/m3，则该燃气灶烧水的效率为______%。
太阳能属于______(填“一次”或“二次”)能源，利用太阳能的方式主要有两种，一种是用集热器加热，如某台太阳能集热器在天气晴好时，一天可以吸收5.2×107J的热量，这相当于完全燃烧______m3的煤气释放的热量；另一种是用太阳能电池将太阳能转化为______.(煤气的热值为4.0×107J/m3)
十九大报告中提出：“绿水青山就是金山银山”，倡导保护环境。光伏发电站的推广实现了将______转化为电能，这种绿色能源具有______的优点，它属于______(选填“可再生”或“不可再生”)能源。
导致全球变暖的原因是多方面的，其主要原因是现代工业大量使用______ 燃料(如煤、石油、天然气等)作为能源，排放出______ 等多种温室气体，这些温室气体使太阳的能量聚在地球周围，导致全球变暖，这就是常说的______ ．
三、实验探究题
阅读短文，回答问题．
沼气是当前已开发和使用的一种新型能源．通过将农村大量的秸秆、人畜粪便等发酵来获取沼气，利用沼气来烧水做饭、点灯照明．如图甲是一农户沼气池及使用沼气的示意图．
为了有利于产气和保证燃烧用气时的压力相对稳定，该沼气池内的气压值应控制在1.08×105Pa～1.12×105Pa之间．为了测量沼气池内的气压，设计了如图乙所示的电路．其中，电源电压恒为6V，定值电阻R0=14Ω，RL是力敏电阻，其电阻值随受到的气压变化关系如下表：
(1)沼气属于______ (选填“可再生”或“不可再生”)能源．在烧水过程中，大量向外散失的能量不会自动再汇集回来，这说明能量的转化和转移是有______ 的．
(2)一盏沼气灯与一盏40W白炽灯正常发光时的亮度相当．若每天按3h计算，该农户使用这盏沼气灯一个月能节约______ kW⋅h的电能．(一个月按30天计)
(3)在一标准大气压下，若沼气灶正常工作时，将一壶质量为2.5kg、温度为20℃的水烧开，需要消耗沼气0.14m3.则壶内水所吸收的热量为______ J，该沼气灶烧水时的热效率约为______ %.(已知水的比热容为4.2×103J/(kg⋅℃)，沼气的热值约为2.0×107J/m3)
(4)根据表中的数据，请在图丙坐标系中画出力敏电阻RL与气压p之间的关系图线．当图乙电路中的电流表示数为0.2A时，该沼气池内的沼气压强为______ Pa.该农户此时______ (选填“能”或“不能”)使用这个沼气池中的沼气来正常烧火做饭．将图乙中电流表表盘的相关刻度值转化为对应的气压值，制成一个简易气压计，该气压计的刻度值分布是______ (选填“均匀”或“不均匀”)的．
(1)如图1是核电站工作情况的方框图，请在空白方框内填写装置的种类并回答下列问题。
①核能是______(选填“可再生”或“不可再生”)能源。
②在汽轮机中，将蒸气的内能转化为轮片的______能。
③上述过程中，能量的转化______(填“能”或“不能”)百分之百转化。
(2)如图2为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度。牵引索与蒸汽活塞连接的两个滑轮为______滑轮(选填“定”或“动”)。气缸内蒸汽体积膨胀，对活塞______，内能______，推动活塞运动，使舰载机获得巨大的动能。
太阳能清洁无污，是人类能源的宝库，某太阳能汽车总重力为4000N，顶部安装了太阳能电池板。如图所示，太阳光照射到太阳能电池板上，汽车每秒能吸收6×103J。
(1)若太阳能电池板持续接收太阳光照的时间为50s，求汽车吸收的太阳能E；
(2)这辆汽车在某水平路面上匀速行驶时，受到的阻力为车重的0.02倍，则汽车受到的牵引力为多少？
(3)如果这辆汽车把太阳能转化为机械能的效率为80%，则汽车在该平面上能匀速行驶的速度为多少米？
阅读短文，回答问题
空调热水器
空调热水器，又名空气能热泵热水器。其工作原理示意图如图所示。工作过程中空调热水器通过一种工作媒质在蒸发器里迅速变成气态，在经过压缩机(消耗少量电能)将其压缩成高温高压的气体，然后在冷凝器中重新变成液态，达到给水加热的目的。空调热水器具有高效节能的特点，产生相同的热水量，比传统的电热水器和燃气热水器的能量更高。
“热水产出率”和“能效比”是衡量空调热水器性能的两个重要指标。热水产出率是指该热水器当进水温度为20℃，出水温度为50℃时，每小时可出热水的体积数，能效比是指加热过程中水吸收的热量与消耗电能的比值。表为两种型号“空调热水器”在进水温度20℃时测定的部分参数。
(1)空气能属于______(选填“可再生”或“不可再生”)能源，空调热水器工作时产生的热量______(大于/等于/小于)它所消耗的电能。
(2)下列关于空调热水器的判断中，正确的是______
A.工作媒质在冷凝器中不断吸热
B.空调热水器消耗的电能越少，其能效比越高
C.由于电流的热效应，热水吸收的热量一部分来自于电流产生的热量
D.压缩机通过做功的方式增加了工作媒质的内能
(3)A型热水器正常加热过程中，每小时流经冷凝器中的水吸收的热量为______J，其能效比为______。
(4)若B型热水器的能效比为4.2，则它的热水产出率为______L/h。
(5)图乙所示的电磁继电器电路是空调热水器的温控系统原理图。当停止用水且冷凝器中的水温达到50℃时，水中的热敏电阻RT的阻值将变______(选填“大”或“小”)，从而使电磁铁的N极将衔铁吸下，立即切断压缩机工作电路。请你根据以上工作原理，用笔画线代替导线将图乙中的电路连接完整。
气压p/×105Pa
1.02
1.04
1.06
1.08
1.10
1.12
力敏电阻RL/Ω
22
18
14
10
6
2
型号
A
B
出水温度(℃)
50
额定功率(kW)
1
2
额定电压(V)
220
热水产出率(L/h)
100
环境温度范围(℃)
−10～50
