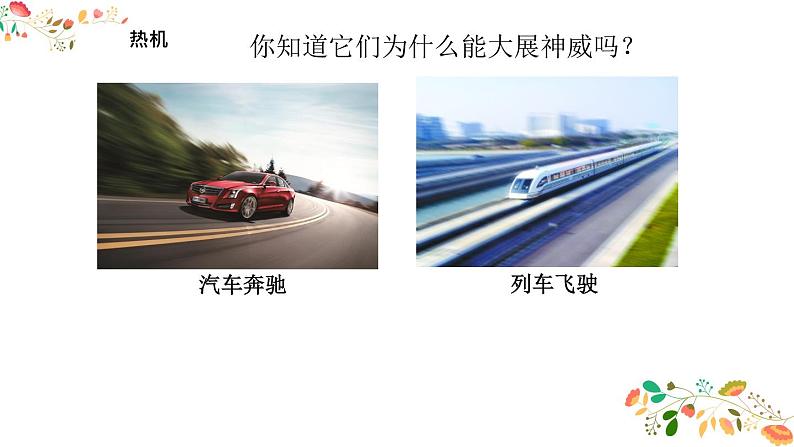

你知道它们为什么能大展神威吗？

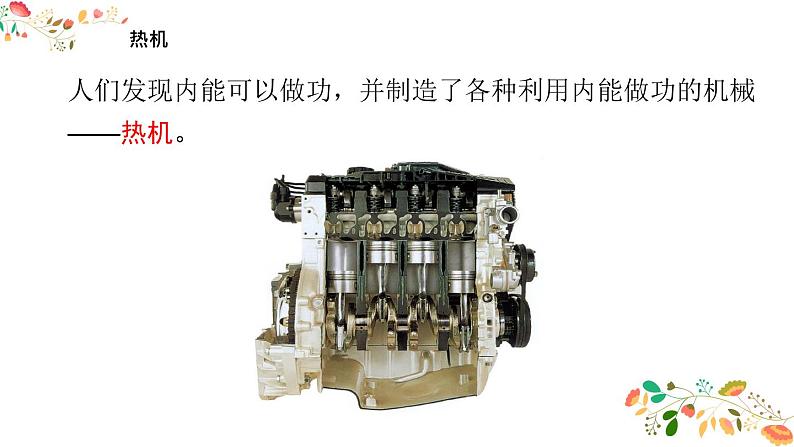

人们发现内能可以做功，并制造了各种利用内能做功的机械——热机。

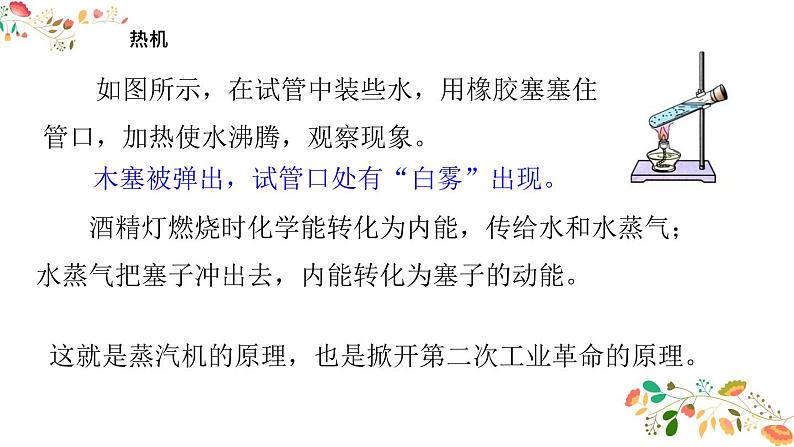

如图所示，在试管中装些水，用橡胶塞塞住管口，加热使水沸腾，观察现象。
木塞被弹出，试管口处有“白雾”出现。
酒精灯燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
这就是蒸汽机的原理，也是掀开第二次工业革命的原理。

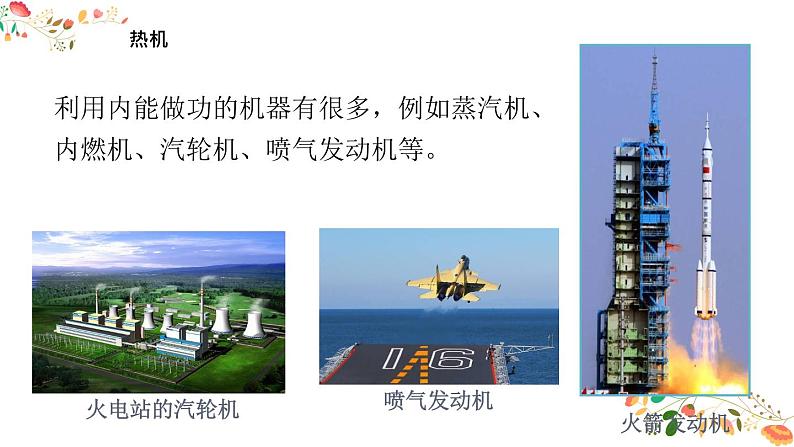

利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。

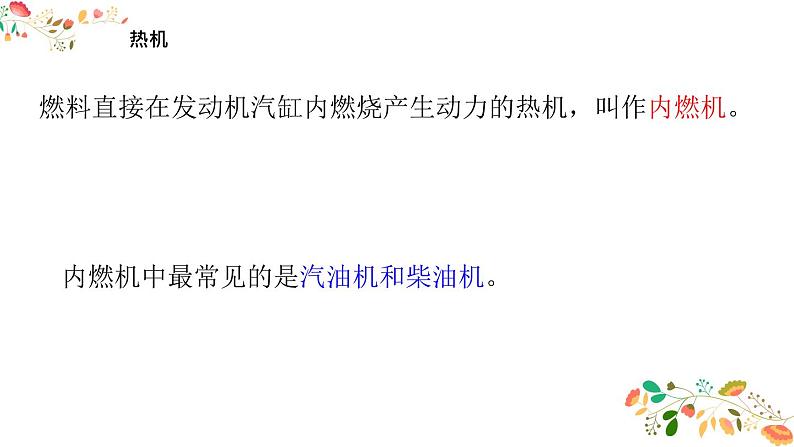

燃料直接在发动机汽缸内燃烧产生动力的热机，叫作内燃机。
内燃机中最常见的是汽油机和柴油机。

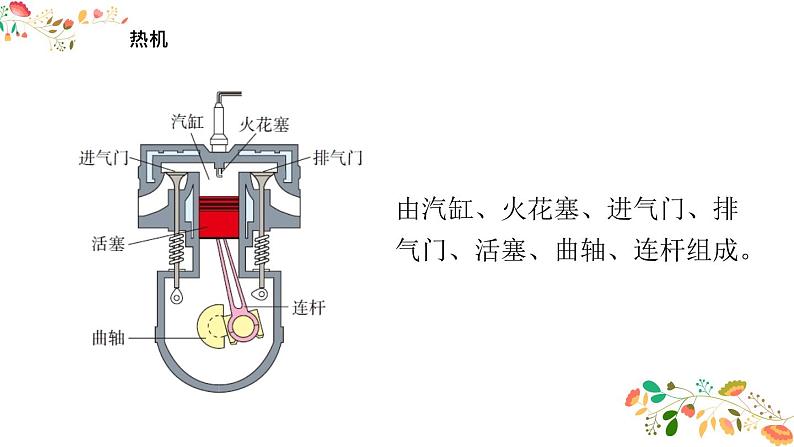

由汽缸、火花塞、进气门、排气门、活塞、曲轴、连杆组成。
内燃机工作时，活塞在汽缸内做一次单向运动，叫作一个冲程。 汽油机一个工作循环有四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。
吸入气体: 。
活塞运动方向： 。
汽油和空气的燃料混合物
阀门：进气阀 ； 排气阀 。
燃料混合物：压强 ， 温度 。
活塞运动方向： 。
活塞对燃料混合物做功，燃料内能增大，温度升高。
在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。
活塞往复运动 次。对外做功 次。汽缸内的燃油燃烧爆发 次。
四冲程内燃机一个工作循环：
2.某四冲程汽油机,曲轴转速1200转/分,则该汽油机每秒 做功_______次,有________个冲程,飞轮转________周。
40
1.单缸四冲程内燃机完成40个冲程,关于做功和飞轮转动的情况,下列说法正确的是( )A.做功10次,飞轮转40周B.做功40次,飞轮转20周C.做功10次,飞轮转20周D.做功20次,飞轮转10周
比较一下和汽油机在构造上有什么不同？
3.根据汽油机和柴油机的区别，下列说法错误的是（ ）A.汽油机汽缸顶部有一个火花塞，柴油机汽缸顶部是一个喷 油嘴B.汽油机吸入的是空气，柴油机吸入的是空气和柴油的混合C.吸气冲程是内能转化为机械能D.压缩冲程是内能转化为机械能
