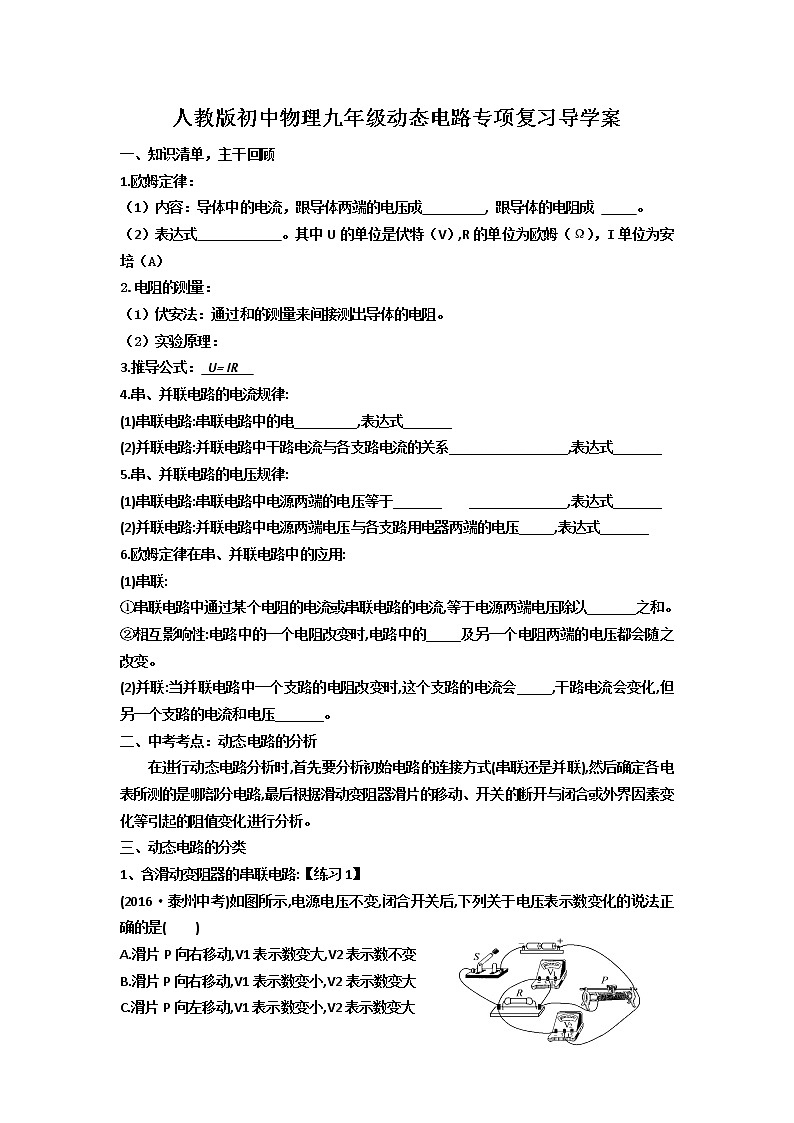

人教版初中物理九年级动态电路专题复习导学案
展开人教版初中物理九年级动态电路专项复习导学案
一、知识清单，主干回顾
1.欧姆定律：
（1）内容：导体中的电流，跟导体两端的电压成 , 跟导体的电阻成 。
（2）表达式 。其中U的单位是伏特（V）,R的单位为欧姆（Ω），I单位为安培（A）
2.电阻的测量：
（1）伏安法：通过和的测量来间接测出导体的电阻。
（2）实验原理：
3.推导公式： U= IR
4.串、并联电路的电流规律:
(1)串联电路:串联电路中的电_________,表达式_______
(2)并联电路:并联电路中干路电流与各支路电流的关系_________________,表达式_______
5.串、并联电路的电压规律:
(1)串联电路:串联电路中电源两端的电压等于_______ ______________,表达式_______
(2)并联电路:并联电路中电源两端电压与各支路用电器两端的电压_____,表达式_______
6.欧姆定律在串、并联电路中的应用:
(1)串联:
①串联电路中通过某个电阻的电流或串联电路的电流,等于电源两端电压除以_______之和。
②相互影响性:电路中的一个电阻改变时,电路中的_____及另一个电阻两端的电压都会随之改变。
(2)并联:当并联电路中一个支路的电阻改变时,这个支路的电流会_____,干路电流会变化,但另一个支路的电流和电压_______。
二、中考考点：动态电路的分析
在进行动态电路分析时,首先要分析初始电路的连接方式(串联还是并联),然后确定各电表所测的是哪部分电路,最后根据滑动变阻器滑片的移动、开关的断开与闭合或外界因素变化等引起的阻值变化进行分析。
三、动态电路的分类
1、含滑动变阻器的串联电路:【练习1】
(2016·泰州中考)如图所示,电源电压不变,闭合开关后,下列关于电压表示数变化的说法正确的是( )
A.滑片P向右移动,V1表示数变大,V2表示数不变
B.滑片P向右移动,V1表示数变小,V2表示数变大
C.滑片P向左移动,V1表示数变小,V2表示数变大
D.滑片P向左移动,V1表示数变大,V2表示数不变
2.含滑动变阻器的并联电路:
【练习2】
在如图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向右移动时,电流表和电压表示数的变化分别为 ( )
A.电流表的示数变小,电压表的示数不变
B.电流表的示数变大,电压表的示数不变
C.电流表的示数变小,电压表的示数变大
D.电流表的示数变小,电压表的示数变小
3.开关型的动态电路:
【练习3】如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是（ ）
A．电流表A2示数变大，电压表示数变大
B．两电流表示数都变大，电压表示数不变
C．电压表示数变大，电流表A2示数变为零
D．电压表示数变小，电流表A1示数变大
4.实际应用中的变阻器（外界因素影响）:
【练习4】图甲是某种压力传感器的工作电路图，已知电源电压U =28V,定值电阻R0 =20Ω。图乙是压力传感器的阻值RN 随压力F变化的图象。以下正确的有（ ）
A．当压力传感器受到300 N的压力时，它的阻值小于14 Ω
B．当电流表的示数为0.5 A时，压力传感器不受压力
C．当压力传感器受到400 N的压力时，电阻R0两端的电压是20 V
D．当压力传感器受到200 N的压力时，电路消耗的总功率是39.2 W
四、家庭作业
【作业1】
巨磁电阻（GMR）效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。右图是说明巨磁电阻特性原理的示意图，图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下，闭合开关S1、S2，则
A．电磁铁A端是N极
B．电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S极
C．向右滑动滑片P，GMR两端的电压增大
D．向左滑动滑片P，指示灯会变亮
【作业2】
图甲所示电路中电源电压恒定．小灯泡的额定电压为4V，它的I-U图象如图乙所示，滑动变阻器的铭牌标有“20Ω 1A”．先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为4V；再将滑片P向左移动直到小灯泡正常发光．下列说法中正确的有（ ）
A．小灯泡的亮度越大，电阻就越大
B．电源电压为5V
C．小灯泡正常发光时，滑动变阻器接入电路的阻值为2.5Ω
D．小灯泡正常发光时，电路消耗的总功率为1.6W
