展开专题02电路、电路识别、电路作图

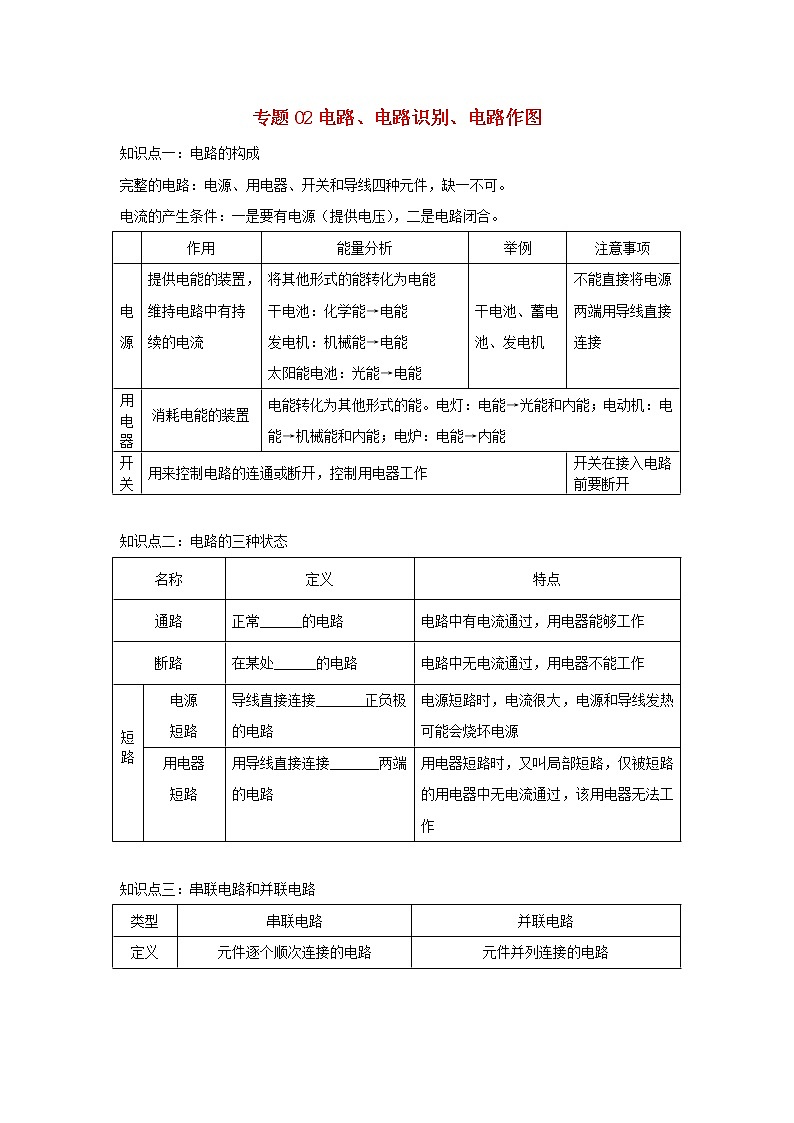

知识点一：电路的构成
完整的电路：电源、用电器、开关和导线四种元件，缺一不可。
电流的产生条件：一是要有电源（提供电压），二是电路闭合。
| 作用 | 能量分析 | 举例 | 注意事项 |
电源 | 提供电能的装置，维持电路中有持续的电流 | 将其他形式的能转化为电能 干电池：化学能→电能 发电机：机械能→电能 太阳能电池：光能→电能 |
干电池、蓄电池、发电机 | 不能直接将电源两端用导线直接连接 |
用电器 | 消耗电能的装置 | 电能转化为其他形式的能。电灯：电能→光能和内能；电动机：电能→机械能和内能；电炉：电能→内能 | ||
开关 | 用来控制电路的连通或断开，控制用电器工作 | 开关在接入电路前要断开 | ||
知识点二：电路的三种状态
名称 | 定义 | 特点 | |
通路 | 正常______的电路 | 电路中有电流通过，用电器能够工作 | |
断路 | 在某处______的电路 | 电路中无电流通过，用电器不能工作 | |
短路 | 电源 短路 | 导线直接连接_______正负极的电路 | 电源短路时，电流很大，电源和导线发热可能会烧坏电源 |
用电器 短路 | 用导线直接连接_______两端的电路 | 用电器短路时，又叫局部短路，仅被短路的用电器中无电流通过，该用电器无法工作 | |

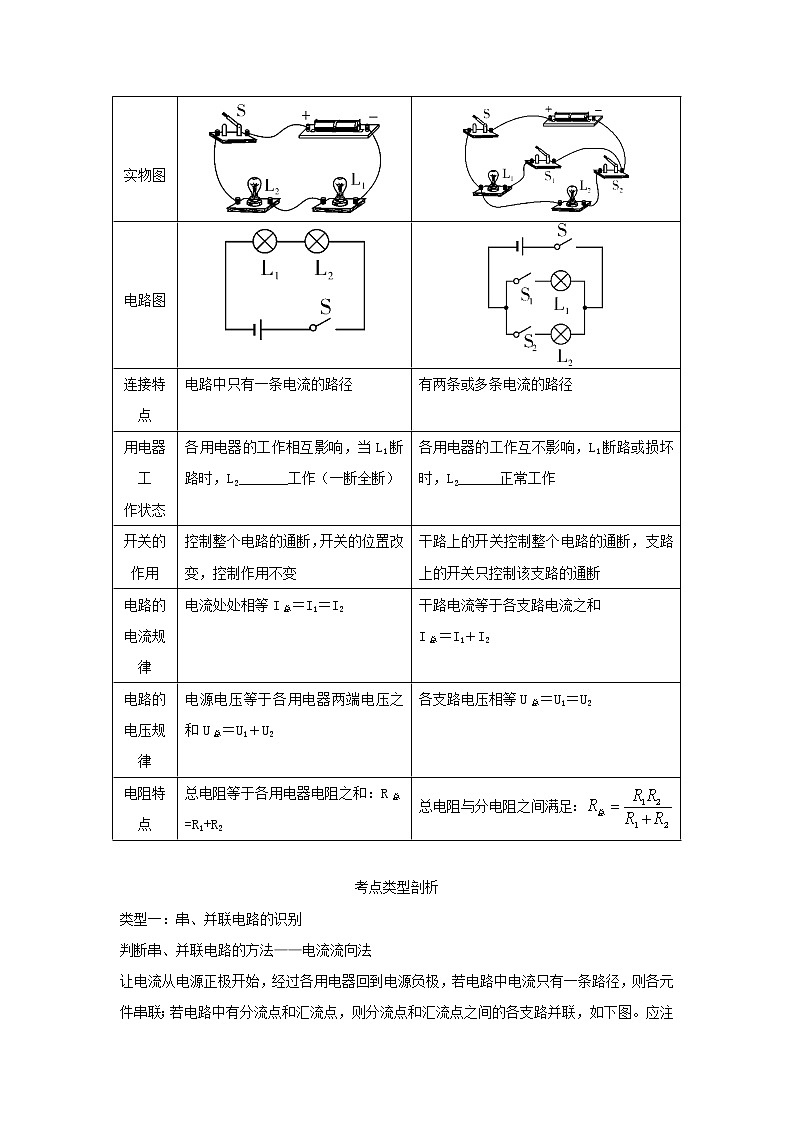

知识点三：串联电路和并联电路
类型 | 串联电路 | 并联电路 |
定义 | 元件逐个顺次连接的电路 | 元件并列连接的电路 |
实物图 | ||
电路图 | ||
连接特点 | 电路中只有一条电流的路径 | 有两条或多条电流的路径 |
用电器工 作状态 | 各用电器的工作相互影响，当L1断路时，L2_______工作（一断全断） | 各用电器的工作互不影响，L1断路或损坏时，L2______正常工作 |
开关的 作用 | 控制整个电路的通断，开关的位置改变，控制作用不变 | 干路上的开关控制整个电路的通断，支路上的开关只控制该支路的通断 |
电路的电流规律 | 电流处处相等I总＝I1＝I2
| 干路电流等于各支路电流之和 I总＝I1＋I2 |
电路的电压规律 | 电源电压等于各用电器两端电压之和U总＝U1＋U2 | 各支路电压相等U总＝U1＝U2
|
电阻特点 | 总电阻等于各用电器电阻之和：R总=R1+R2 | 总电阻与分电阻之间满足： |
考点类型剖析
类型一：串、并联电路的识别
判断串、并联电路的方法——电流流向法
让电流从电源正极开始，经过各用电器回到电源负极，若电路中电流只有一条路径，则各元件串联；若电路中有分流点和汇流点，则分流点和汇流点之间的各支路并联，如下图。应注意：电流表视为导线，电压表视为断路。
【例题1】分析如图1所示的电路，完成下面的问题：
图1 图2
(1)若使L1、L2串联，则应闭合_______ ，断开_______.
(2)若使 L1、L2并联，则应闭合_______ ，断开_______.
(3)若闭合 S1、S3，而断开 S2，此时灯_________ 亮，灯_______ 不亮.
(4)若闭合 S3，而断开S1、S2，此时灯L1_________ ，灯L2_______ (选填“亮”或“不亮”)．
答案：（1）S1 S2、S3；（2）S2、S3 S1；（3）L2 L1；（4）不亮亮。
【例题2】如图2所示，电源电压为 6 V，闭合开关后，电流表示数为 0.5 A，电流表示数为 0.2 A．试回答下列问题：
(1)两电阻R1、R2的连接方式是__________联；
(2)电流表测量通过_______ 的电流；电流表测量通过________ 的电流；电压表测量________________两端的电压；
(3)电路中的总电流为_______ A，通过R1 的电流为_______A，通过R2的电流为_______ A;
(4)电压表的示数为_______V，R1两端的电压为_______ V，R2两端的电压为________V.
答案：（1）并；（2）干路；R2；电源；（3） 0.5；0.3；0.2；（4）6；6；6.
类型二：电路作图
作图规范
（1）电流表与电压表的连接：
①电流通过电表时要遵循“正进负出”原则，电压表与被测电路（或用电器）并
联，电流表与被测电路（或用电器）串联；
②电流表量程的选取：
a.已知电源电压、灯泡或定值电阻的大概阻值，利用欧姆定律求得通过
电路的最大电流；
b.已知小灯泡的额定功率及电压，利用功率公式计算通过小灯泡的额定
电流。
③电压表量程的选取：
a.电源电压；
b.实物图中电池的节数（一节新干电池两端的电压是1.5 V）；
c.小灯泡的额定电压（由小灯泡铭牌信息可得）。
（2）滑动变阻器要遵循“一上一下”原则，注意“远大近小”（滑片离下接线柱越远，接入的阻值越大）。
（3）连线时导线不交叉，导线不能横穿用电器，导线的端点必须接在各元件的接线柱
上；
（4）电路图最好画成长方形，横平竖直，标注各元件的符号名称，符合规范。除滑动变阻器外，其他元件符号不要画在拐角处。
（5）连接电路时，开关必须断开，滑动变阻器的滑片移到阻值最大处。
（6）闭合开关前，电流表、电压表要进行调零。
（7）闭合开关时，若不知道量程如何选择，则通过试触法接入大量程来选择合适的量程。
题型精讲
题型一：电路图的连接、互画
★由实物图画电路图
从电源正极开始根据电流路径法，若是串联电路，则将各元件及导线画出来即可；若是并联电路，则先确定分流点和汇流点，对照实物图在电路图上将分流点和汇流点之间的并联部分画出来，然后再从分流点倒推回电源正极，从汇流点正推到电源负极（串联部分），依次用导线连接各元件。（先并后串）
★由电路图连接实物图
从电源正极开始根据电流路径法，若是串联电路，则将各元件首尾连接即可；若是并联电路，则先确定分流点和汇流点，对照电路图在实物图上将分流点和汇流点之间的并联部分连接，然后再从分流点倒推回电源正极，从汇流点正推到电源负极（串联部分），依次连接各元件及导线到电源两极。（先并后串）
注意：
①电压表放到最后来画；
②电流在元件正极分流，则该元件在支路上，电流在元件正极汇流，则该元件在干路上。
③在由电路图连接实物图时，实物图上的分流点和汇流点的位置不唯一。
④电池组的串联：前一个电池的负极与后一个电池的正极依次连接而成，如图所示。
【例题3】利用如图甲所示的器材测量小灯泡的电阻，请将实物图对应的电路图画在虚线框内．
答案：
【例题4】请按照图（1）中的电路图将图（2）中的实物连成电路。
答案：
【例题5】根据电路图，以笔画线代替导线连接实物电路
答案：
题型二：电路纠错
实验电路连线改错
说明：电路改错主要出现在实验探究题中，出题素材主要来源于教材七大件组成的实物电路图，就本地的中考而言，不会有拓展部分的电路改错，所以熟悉正确的实验电路是前提。题型主要是导线连接正误判断。
知识点补充：
1.电流表和电压表都必须按照“正进负出”的原则连接接线柱。
2.电流表和电压表都必须选择正确的量程。
3.滑动变阻器必须“一上一下”连接。
4.电流表必须与用电器串联，电压表必须与用电器并联！
5.连接电路时，把电压表放到最后再连接。
6.注意开关、电流表是在支路还是干路，其连接位置要确定。
习题练习
1.小明为测量小灯泡正常发光时的电阻（阻值约为10Ω），设计了图1所示的电路图。
已知电源电压为6v，灯泡的额定电压为3.8V，滑动变阻器标有“20Ω lA”字样。
（1）图2是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“×”并补画出正确的连线。
2.小丽同学想利用图20所给实验器材 “测定小灯泡的额定功率”，已知电源电压为6V，小灯泡的额定电压为3.8V，电阻约为10Ω．
（1）电路连接中有一处明显错误，请你在错误处打“×”，并在原图中画出正确的电路连线。
3.为“探究电流与电压、电阻的关系”，现有器材：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω 2A、50Ω 1A），导线若干。
（1）图乙是小明根据电路图连接的实物图．经检查是由于一根导线连接错误．请你在图乙中连接错误的导线上打“×”并补画出正确的连线。
4.某同学想测量手电筒上小灯泡正常工作时的电阻，在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，图中甲为他所连的实验电路．
（1）电池盒中至少有__________节干电池；
（2）经检查发现电路接线有错误，请在他接错的导线上打上“×”，并改正；
5.在一次测量小灯泡额定功率的实验中，聪明而粗心的小刚连接了如图（a）所示的电路。
同组的小明发现电路连接有错．问：
（1）如果闭合图示电路中的开关，电压表的读数约为V，电流表的读数约为A，小灯泡发光情况为．（正常发光/可以发光/亮度较暗/不发光）
（2）小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．在图（a）中画出小刚改动的那条导线。
6.在做“测量小灯泡的电功率”实验时，选用的器材有：电压恒为6V的电源、额定电压为2.5V的小灯泡、滑动变阻器、电流表、电压表、开关和导线等。如图甲是没有连接完的实物电路。
（1）请你只添加一根导线，将实物电路连接完整。
7.一个额定电压是 6V的小灯泡，其正常工作时通过的电流约为 0.3A。小明想测定这个小灯泡正常发光时的电阻，实验室中有如下器材：电流表、电压表、开关各一个，三个规格为“10Ω 1A”。“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器，导线若干，电源（电压为12V）。
（1）图1已连接了部分电路。请你根据图2所示电路图，用笔画线代替导线，将电路连接完整。
8.在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
（1）本实验中应选择规格为______________的滑动变阻器；图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整。
答案：
1.
2.
3.
4.3
5.（1）6；0；不发光；（2）
6.
7.
8.“50Ω 2A”
类型三：电路设计
（1）通过用电器间的工作状态是“相互影响”还是“互不影响”，确定用电器之间是串联还是并联关系；
（2）按照开关与被控制的用电器是串联的原则，确定开关的位置；
（3）如果开关的使用与常理相反，则说明开关与被控制的用电器并联；
解释：若开关闭合，用电器工作，则开关与用电器串联；若开关闭合，用电器不工作，
则开关与用电器并联；
（4）滑动变阻器与被控制的电路是串联关系。
（5）保护电阻在干路中，确保电路的安全。
【例题6】如图所示的电路中，导线尚未连接，请用笔画线代替导线画上。要求：
（1）两灯泡并联；
（2）电流表测灯L1所在支路的电流，电流表选择小量程；
（3）滑动变阻器向右移动时两灯泡均变亮。
答案：
【例题7】某同学设计了道路井盖移动报警电路，当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。下列符合设计要求的电路图是( )
答案：B
【例题8】某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。下列简化电路中符合要求的是( )
答案：B
【例题9】公交车后门左右扶杆上各装有一个按钮开关(用S1、S2表示)，当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，司机按下控制电动机的开关S，后门打开，乘客才能下车。下列四个电路设计符合要求的是( )
答案：C
