四川省中考物理考点复习教案：第14讲 电流和电路　电压　电阻

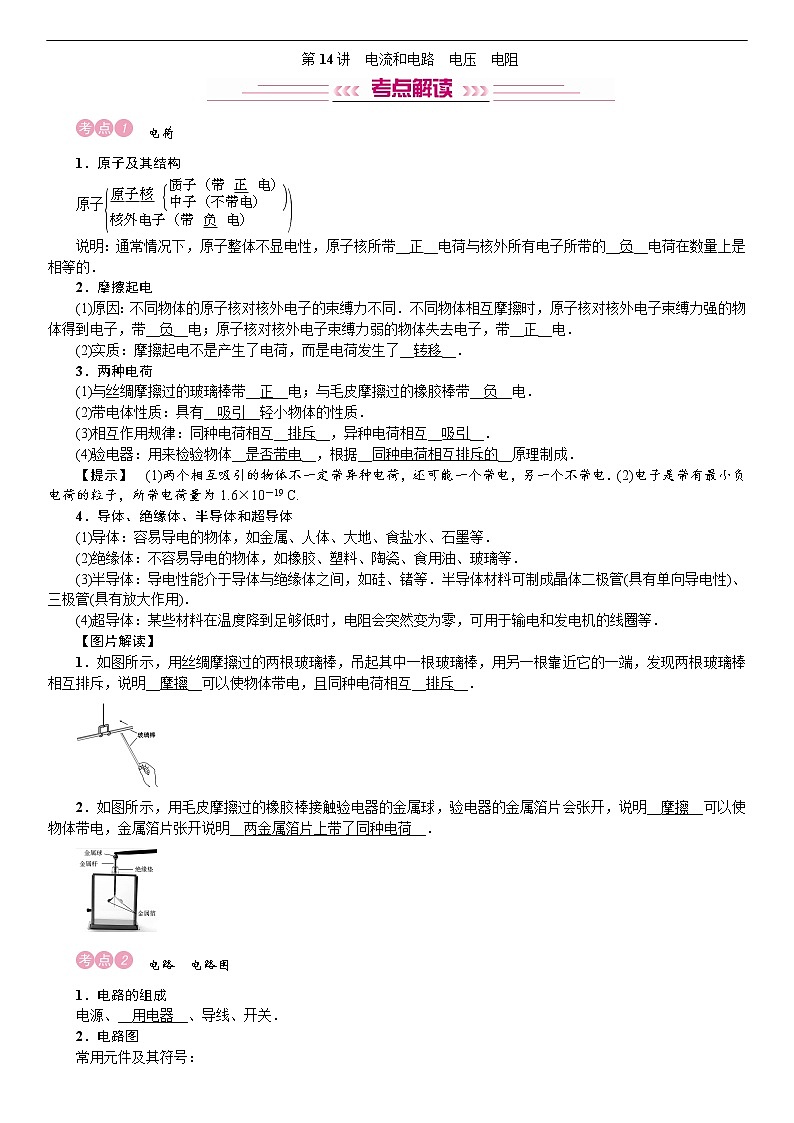

第14讲　电流和电路　电压　电阻

　电荷
1．原子及其结构
原子
说明：通常情况下，原子整体不显电性，原子核所带__正__电荷与核外所有电子所带的__负__电荷在数量上是相等的．
2．摩擦起电
(1)原因：不同物体的原子核对核外电子的束缚力不同．不同物体相互摩擦时，原子核对核外电子束缚力强的物体得到电子，带__负__电；原子核对核外电子束缚力弱的物体失去电子，带__正__电．
(2)实质：摩擦起电不是产生了电荷，而是电荷发生了__转移__．
3．两种电荷
(1)与丝绸摩擦过的玻璃棒带__正__电；与毛皮摩擦过的橡胶棒带__负__电．
(2)带电体性质：具有__吸引__轻小物体的性质．
(3)相互作用规律：同种电荷相互__排斥__，异种电荷相互__吸引__．
(4)验电器：用来检验物体__是否带电__，根据__同种电荷相互排斥的__原理制成．
【提示】　(1)两个相互吸引的物体不一定带异种电荷，还可能一个带电，另一个不带电．(2)电子是带有最小负电荷的粒子，所带电荷量为1.6×10－19 C.
4．导体、绝缘体、半导体和超导体
(1)导体：容易导电的物体，如金属、人体、大地、食盐水、石墨等．
(2)绝缘体：不容易导电的物体，如橡胶、塑料、陶瓷、食用油、玻璃等．
(3)半导体：导电性能介于导体与绝缘体之间，如硅、锗等．半导体材料可制成晶体二极管(具有单向导电性)、三极管(具有放大作用)．
(4)超导体：某些材料在温度降到足够低时，电阻会突然变为零，可用于输电和发电机的线圈等．
【图片解读】
1．如图所示，用丝绸摩擦过的两根玻璃棒，吊起其中一根玻璃棒，用另一根靠近它的一端，发现两根玻璃棒相互排斥，说明__摩擦__可以使物体带电，且同种电荷相互__排斥__．

2．如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片会张开，说明__摩擦__可以使物体带电，金属箔片张开说明__两金属箔片上带了同种电荷__．

　电路　电路图
1．电路的组成
电源、__用电器__、导线、开关．
2．电路图

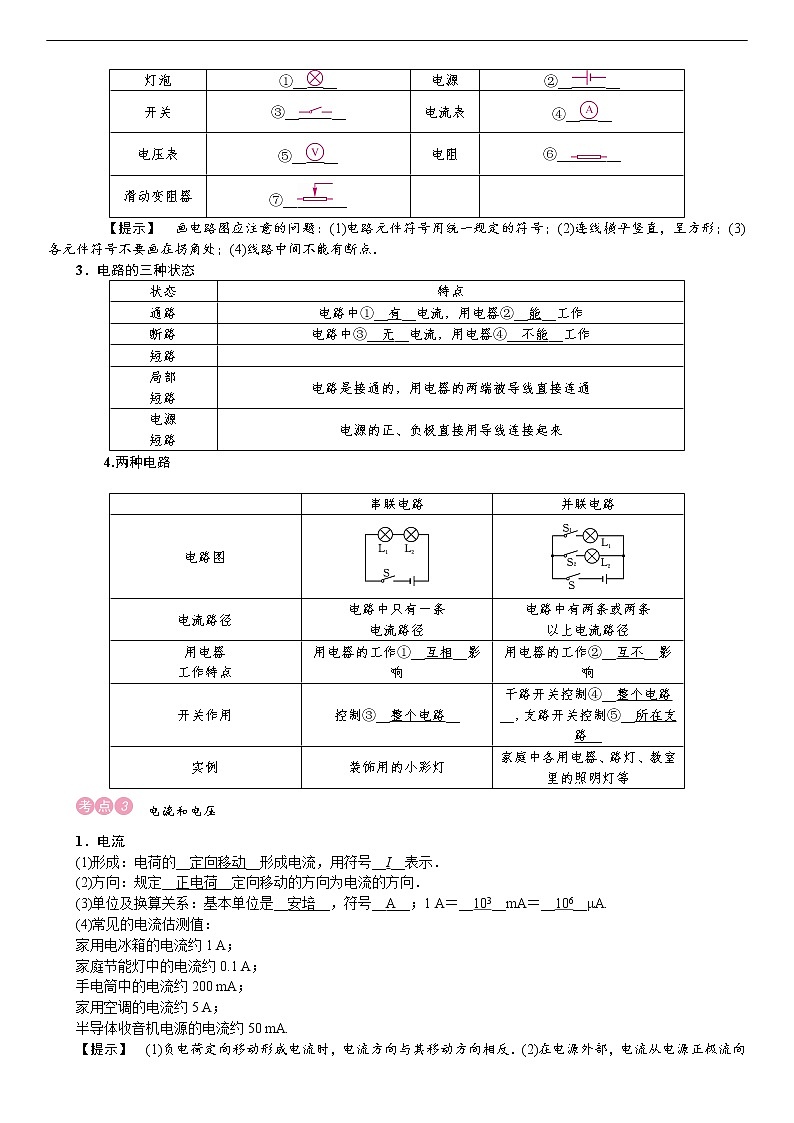

常用元件及其符号：

灯泡
①____
电源
②____
开关
③____
电流表
④____
电压表
⑤____
电阻
⑥____
滑动变阻器
⑦____


　　【提示】　画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)连线横平竖直，呈方形；(3)各元件符号不要画在拐角处；(4)线路中间不能有断点．
3．电路的三种状态
状态
特点
通路
电路中①__有__电流，用电器②__能__工作
断路
电路中③__无__电流，用电器④__不能__工作
短路

局部
短路
电路是接通的，用电器的两端被导线直接连通
电源
短路
电源的正、负极直接用导线连接起来
　　4.两种电路


串联电路
并联电路
电路图


电流路径
电路中只有一条
电流路径
电路中有两条或两条
以上电流路径
用电器
工作特点
用电器的工作①__互相__影响
用电器的工作②__互不__影响
开关作用
控制③__整个电路__
干路开关控制④__整个电路__，支路开关控制⑤__所在支路__
实例
装饰用的小彩灯
家庭中各用电器、路灯、教室里的照明灯等
　电流和电压
1．电流
(1)形成：电荷的__定向移动__形成电流，用符号__I__表示．
(2)方向：规定__正电荷__定向移动的方向为电流的方向．
(3)单位及换算关系：基本单位是__安培__，符号__A__；1 A＝__103__mA＝__106__μA.
(4)常见的电流估测值：
家用电冰箱的电流约1 A；
家庭节能灯中的电流约0.1 A；
手电筒中的电流约200 mA；
家用空调的电流约5 A；
半导体收音机电源的电流约50 mA.
【提示】　(1)负电荷定向移动形成电流时，电流方向与其移动方向相反．(2)在电源外部，电流从电源正极流向负极；在电源内部，电流从电源负极流向正极．

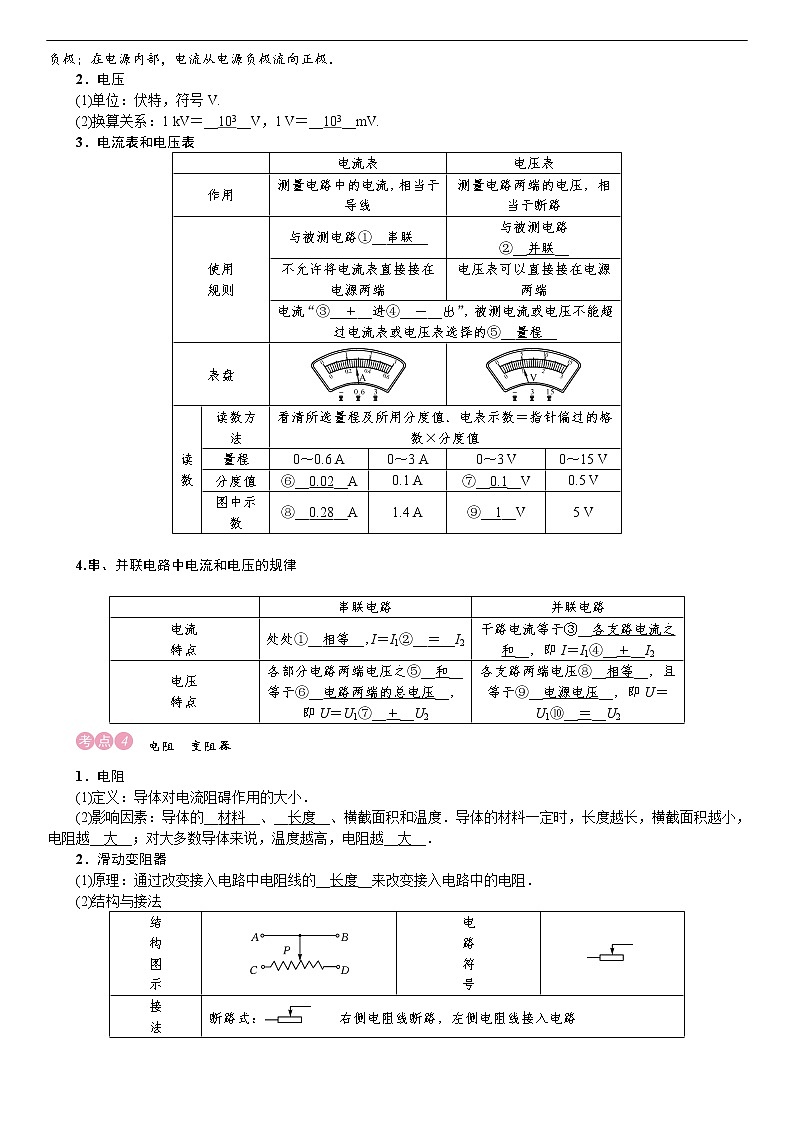

2．电压
(1)单位：伏特，符号V.
(2)换算关系：1 kV＝__103__V，1 V＝__103__mV.
3．电流表和电压表

电流表
电压表
作用
测量电路中的电流，相当于导线
测量电路两端的电压，相当于断路
使用
规则
与被测电路①__串联__
与被测电路
②__并联__
不允许将电流表直接接在电源两端
电压表可以直接接在电源两端
电流“③__＋__进④__－__出”，被测电流或电压不能超过电流表或电压表选择的⑤__量程__
表盘


读
数
读数方法
看清所选量程及所用分度值．电表示数＝指针偏过的格数×分度值
量程
0～0.6 A
0～3 A
0～3 V
0～15 V
分度值
⑥__0.02__A
0.1 A
⑦__0.1__V
0.5 V
图中示数
⑧__0.28__A
1.4 A
⑨__1__V
5 V
　
4.串、并联电路中电流和电压的规律


串联电路
并联电路
电流
特点
处处①__相等__，I＝I1②__＝__I2
干路电流等于③__各支路电流之和__，即I＝I1④__＋__I2
电压
特点
各部分电路两端电压之⑤__和__等于⑥__电路两端的总电压__，即U＝U1⑦__＋__U2
各支路两端电压⑧__相等__，且等于⑨__电源电压__，即U＝U1⑩__＝__U2
　电阻　变阻器
1．电阻
(1)定义：导体对电流阻碍作用的大小．
(2)影响因素：导体的__材料__、__长度__、横截面积和温度．导体的材料一定时，长度越长，横截面积越小，电阻越__大__；对大多数导体来说，温度越高，电阻越__大__．
2．滑动变阻器
(1)原理：通过改变接入电路中电阻线的__长度__来改变接入电路中的电阻．
(2)结构与接法
结
构
图
示

电
路
符
号

接
法
断路式： 右侧电阻线断路，左侧电阻线接入电路
短路式： 右侧电阻线短路，左侧电阻线接入电路
定值电阻式： 电阻线全部接入电路

　　(3)作用：①通过调节阻值改变电路中的电流；②保护电路．应用：调节音量的电位器．
(4)使用说明：①一上一下串联在电路中，闭合开关前应将滑片调到阻值最大处；②当变阻器接两个上接线柱时，其连入电路的阻值为零，当变阻器接两个下接线柱时，其连入电路的阻值是其最大阻值.

重难点　电路的识别
　根据如图所示电路，回答下列问题：

(1)只闭合S1时，灯__L1__工作，灯__L2__不工作．
(2)只闭合S2时，灯__L2__工作，灯__L1__不工作．
(3)只闭合S3时，灯L1、L2__串联__．
(4)闭合S1、S2时，灯L1、L2__并联__．
(5)闭合S1、S3时，灯L2__短路__．
(6)闭合S2、S3时，灯L1__短路__．
(7)同时闭合开关__S1、S2、S3__会造成电源短路．
　如图所示，电源电压为6 V，闭合开关后，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A．请回答下列问题：

(1)电阻R1、R2的连接方式是__并__联．
(2)电流表A1测量通过__干路__的电流，电流表A2测量通过__R2__的电流，电压表V测量__电源__电压．
(3)电路中的总电流为__0.5__A，通过R2的电流为__0.2__A，通过R1的电流为__0.3__A.
(4)电压表的示数为__6__V，R1两端的电压为__6__V，R2两端的电压为__6__V.
【变式训练】　如图所示电路，电源电压为3 V，闭合开关后，电压表示数为2 V，电流表示数为0.2 A．请
回答下列问题：

(1)灯L1、L2的连接方式是__串__联．
(2)电压表测量灯__L1__两端的电压．
(3)电路中的电流为__0.2__A，通过灯L1的电流为__0.2__A，通过灯L2的电流为__0.2__A.
(4)灯L1两端的电压为__2__V，灯L2两端的电压为__1__V.

实验1　探究串、并联电路的电流、电压规律
　　　(2019·成都成华区模拟)小艾同学用如图所示电路“探究并联电路中电流的特点”．


实验序号
C处的电
流IC/A
B处的电
流IB/A
A处的电
流IA/A
第一次测量
0.2
0.2
0.4
第二次测量
0.3
0.3
0.6
第三次测量
0.4
0.4
0.8
　　(1)在连接电路时，开关应__断开__．
(2)电流表应__串联__(填“串联”或“并联”)在被测电路中．
(3)用电流表分别测出电路中的A、B、C三处的电流，改变电源电压，重复实验，记录数据如表所示．小艾同学由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍．这个结论一定成立吗？答：__不一定__(填“一定”或“不一定”)．为了得出具有普遍意义的并联电路电流特点，应该__换用不同规格的灯泡多次测量__．
　　　(2019·成都龙泉驿区模拟)如图所示是小明“探究串联电路中电压的关系”的实验电路图．

(1)实验步骤
a．按图所示接好电路．闭合开关前，滑片P应置于最__右__端；
b．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1；
c．保持滑片P不动，用电压表测出L两端的电压U2；
d．保持滑片P不动，用电压表测出A、B两点之间的电压U；
e．移动滑片P的位置，重复步骤b、c、d两次．
(2)讨论交流：
a．若按图接好电路时，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但此时电压表有读数，经检查：除灯L和定值电阻R0外，其余元件都没问题，则电路存在的故障可能是在__灯泡L短路或R0断路__(请将两种可能填写完整)．为进一步确定故障，应将电压表接在__R__(填“L”或“R”)两端．
b．实验过程中，滑片P向左移动，灯泡的亮度__变亮__(填“变亮”“变暗”或“不变”)．
c．小明通过实验得到结论：串联电路中各用电器两端的电压相等，总电压等于各用电器两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各用电器两端的电压不一定相等，总电压等于各用电器两端电压之和．你认为__小芳__的结论更合理，理由是__小芳的结论更具有普遍性__．
实验2　探究影响导体电阻大小的因素
　(2018·成都成华区模拟)如图所示，在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：


编号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
　　猜想一：导体电阻跟长度有关；
猜想二：导体电阻跟材料有关；
猜想三：导体电阻跟横截面积有关；
实验小组准备实验时对每一个猜想都用三个实验数据进行对比，上表中给出了可供选择的几种导体，分别用A～G七个字母代表．
(1)实验中，电阻大小不易直接测量，我们常常通过观察电流表的示数来判断导体的电阻大小，这种研究问题的方法是__C__．(填字母)
A．控制变量法 　　　B．等效法
C．转换法 　　　D．类比法
(2)为了检验“导体电阻跟长度有关”的猜想，应选用代号为__B、D、E__三种导体．
(3)为了检验猜想二，应选择__C、F、G__三种导体．
(4)做完该实验后，若小李同学用酒精灯对导体材料进行加热，发现电流表示数也会有变化，这是想探究__温度__对导体电阻的影响．


1．(2019·乐山)如图，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是(B)
A．干木条 B．铜丝
C．塑料棒 D．陶瓷棒
第1题图　　　第2题图
2．(2019·山西)小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”(如图)．对该现象解释正确的是(C)
A．用摩擦的方法创造了电荷使两气球带了电
B．用摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
3．(2019·眉山)在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况．下列设计中最合理的是(C)
,A) ,B)
,C) ,D)
4．(2019·成都锦江区模拟)如图甲电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A1指针的位置，如果电流表A2读数是0.5 A，则下列说法错误的是(C)

A．电流表A1一定连接“3 A”接线柱
B．灯泡L1和L2并联
C．电流表A1的读数是0.3 A
D．通过灯L1的电流为1 A
5．如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，电压表示数为4.5 V，闭合开关S1，断开S2，电压表示数为3 V，此时R1两端的电压为__1.5__V，R2两端的电压为__3__V.

6．(1)(2019·兰州)请在图中用笔画线代替导线连接电路．要求：两灯并联，开关S同时控制两盏灯泡．
　解：
(2)请画出与实物图相对应的电路图．
解：　

第14讲　电流和电路　电压　电阻

命题点1　电荷　导体和绝缘体
1．(2019·遂宁)用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了__异种__(填“同种”或“异种”)电荷而互相吸引；将梳子沾上自来水后再梳，头发飘起的现象立刻消失，因为自来水是__导体__(填“导体”或“绝缘体”)，能将头发和梳子所带电荷释放．
2．(2019·凉山)在19世纪初，物理学家刚刚开始研究电流时，规定正电荷__定向移动__的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有__单向导电性__．

3．(2017·南充)如图所示，验电器的金属箔张开，是因为__同__种电荷相互排斥；要让一段电路中有电流，它的两端就要有__电压__．
命题点2　电路识别和连接
4．(2018·凉山)如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作．下列说法正确的是(A)
A．开关S1、S2都闭合，灯泡L1和L2并联
B．闭合S1、S2中任意一个开关，都会有灯泡发光
C．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d
D．开关S1、S2都闭合，通过灯泡L1的电流一定等于通过灯泡L2的电流
第4题图　　第5题图
5．(2019·巴中)如图所示的电路中，要使R1、R2串联，应闭合的开关是__S2__；要使R1、R2并联，应闭合的开关是__S1、S3__；该电路中干电池供电时将__化学__能转化为电能．
命题点3　电路设计
6．(2019·巴中)小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是(C)
,A)　　　　,B) ,C)　　　　,D)
7．(2019·成都)实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护土，图中最合理的设计方案是(B)
,A)　　　　,B) ,C)　　　　,D)
命题点4　电路故障分析
8．(2019·凉山)如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是(B)

A．灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
9．(2019·巴中)如图所示电路中，电源电压保持不变，闭合开关S.电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是(D)
A．L1断路 B．L1短路
C．L2断路 D．L2短路
第9题图　　第10题图
10．(2019·成都)如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯__L1__(填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是__L1断路__(填“L1短路”“L1断路”或“L2断路”)．
命题点5　串、并联电路电流、电压特点
11．(2019·自贡)如图(a)所示电路，当闭合开关S后，两个电压表指针偏转均为图(b)所示，则电阻R1和R2两端的电压分别为(A)

　图(a)　　　　　　图(b)
A．8 V　2 V B．10 V　2 V
C．2 V　8 V D．2 V　10 V
12．(2019·成都)在“探究串联电路的电流特点”的实验中，小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流．

(1)她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动．故障的原因可能是__B__．
A．某段导线断开 B．某接线柱处接触不良
C．某灯泡被短路 D．电流表被烧坏
(2)她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为__0.22__A.
(3)她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如下表，在分析数据时，发现三处的测量值有差异．下列分析正确的是__A__．(填字母)
Ia/A
Ib/A
Ic/A
0.16
0.15
0.14
A.可能是因为测量误差造成的
B．是因为没有对电流表调零造成的
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
命题点6　电阻　滑动变阻器
13．(2018·成都)小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示是他用身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度应该__变亮__(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更__细__(填“粗”或“细”)的铅笔芯来做实验．

14．(2019·内江)某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作：

(1)如图甲所示是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径的示意图．由此可知，该电阻丝的直径为__0.8__mm，从而计算出电阻丝的横截面积S.
(2)在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做__控制变量__(填“等效替代”或“控制变量”)法．
(3)为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：
A．电源E(电压U＝1.5 V)
B．电流表A1(量程0～100 mA)
C．电流表A2(量程0～0.6 A)
D．电阻箱R0(阻值0～999.9 Ω)
E．待测电阻丝R(阻值约为10 Ω)
F．开关一个，导线若干．
为了提高实验的精确程度，在实验中应选择的电流表是__B__(填器材前的字母代号)．
(4)把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按图乙的电路连接起来．闭合开关S前，电阻箱的阻值应调整到__999.9__Ω.
(5)闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据．根据实验测量数据在坐标平面内，以电流的倒数为纵坐标、电阻丝的长度L为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R__越大__．
(6)该电阻丝1 cm长度的阻值为__0.3__Ω.

练习1

1．(2019·怀化)下列物质在一般情况下都属于导体的是(B)
A．石墨、塑料 B．铜、大地
C．橡胶、玻璃 D．陶瓷、铜
2．(2019·邵阳)随着生活水平的提高，人们外出旅游住宿宾馆司空见惯．如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的(A)

A．总开关
B．电源
C．用电器
D．电能表
3．(2019·黄冈)在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是(B)
A．两个模块相当于开关，彼此串联
B．同个模块相当于开关，彼此并联
C．两个模块相当于电源，彼此并联
D．两个模块相当于电源，彼此串联
4．(2019·菏泽)下列电路中两个灯泡都能够独立工作的是(B)

A B

C D
5．(2019·南宁)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1 A，电流表A2的示数是0.3 A，则电流表A的示数是(D)

A．0.1 A
B．0.2 A
C．0.3 A
D．0.4 A
6．(2018·益阳)在如图所示电路中，开关闭合后电压表测量的是(B)

A．L1两端的电压 B．L1和L2两端的电压
C．L3和电源两端电压 D．电源两端电压
7．(2019·长沙)下列操作能使图中的小灯泡L1和L2组成串联电路的是(D)

A．闭合开关S1、S2和S3
B．只闭合开关S1和S2
C．只闭合开关S2和S3
D．只闭合开关S3
8．(2019·湘潭)如图是电吹风的简化电路图，其中M是吹风机，R是电热丝．由电路图可知(C)

A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
9．(2019·青海)如图所示，闭合开关后两灯不亮，用电压表先后测得UAD＝UAC＝UAB＝4.5 V，则故障可能是(A)

A．灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
10．(2019·辽阳中考改编)如图所示，干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，这是因为干燥的手臂与毛衣__摩擦__后带电，而带电体具有__吸引轻小物体__的性质．
第10题图　　第11题图
11．(2019·绥化)如图所示，用丝线悬挂两个轻质绝缘小球．已知甲球与丝绸摩擦过的玻璃棒相排斥，则乙球带电情况是__带负电或不带电__．摩擦起电的本质是__电子__(填“质子”“电子”或“原子核”)发生转移．
12．条形码扫描器中的光敏二极管是采用__半导体__材料制成的；用铜做导线是因为铜具有良好的__导电__性；某些材料在特定温度下，电阻接近于零，这种材料在物理学上叫__超导__材料．
13．(2019·上海)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整．要求：闭合开关S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小．
解：
14．在探究并联电路电流规律的实验中，所用器材如图所示，可供选用的小灯泡有：L1“2.5 V　0.75 W”，L2“2.5 V　0.75 W”，L3“2.5 V　1 W”．

(1)小方连接的部分电路如图所示，请你将电路连接完整．
解：
(2)小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现两只灯泡都发光、电流表A2和A有示数、电流表A1示数为零．则电路故障可能是__电流表A1短路__．
(3)排除故障进行实验，小方记录了如下数据．由数据可知实验用的是灯泡L1和灯泡__L3__．

实验次数
A1示数I1/A
A2示数I2/A
A示数I/A
1
0.12
0.16
0.28
2
0.24
0.32
0.56
3
0.3
0.4
0.7
(4)分析实验数据得出的结论是：__并联电路中干路电流等于各支路电流之和__．

15．(2018·常州)小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，如图所示．关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的是(A)
A．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯串联
B．若该小灯处断路，众小灯并联；若该小灯处短路，众小灯并联
C．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯串联
D．若该小灯处断路，众小灯串联；若该小灯处短路，众小灯并联
第15题图　　第16题图
16．(2019·成都模拟)如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5 V．则V2的示数和灯L2两端的电压分别是(A)
A．4.5 V，2 V B．3 V，6 V
C．2 V，4.5 V D．2.5 V，3.5 V
17．(2019·聊城)在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近．操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是(其中A中的S1及C中的S1、S2为单刀双掷开关)(C)

A B

C D
18．(2019·重庆)关于如图电路的判断，正确的是(D)

A．只闭合开关S1时，灯泡L1、L3并联
B．只闭合开关S2时，灯泡L2、L3并联
C．只闭合开关S2、S3时，灯泡L2、L3串联
D．闭合所有开关时，灯泡L1、L2并联，L3短路
19．(2019·毕节)如图1所示电路，当开关S1、S2闭合后，电流表A2与R2是__串__(填“串”或“并”)联的，电流表A1测量的是通过__干路__(填“干路”“R1”或“R2”)的电流，其中一个电流表的指针偏转如图2所示，该电流表的示数为__0.28__A.

20．(2018·云南)如图所示，两个相同的验电器A和B，A带负电，B不带电．验电器A的金属箔张开，是因为__同种电荷相互排斥__；用金属棒把A和B连接起来的瞬间，金属棒中的电流方向从__B到A__(填“A到B”或“B到A”)．


练习2

1．(2019·潍坊)如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是(D)

A．正电荷
B．负电荷
C．异种电荷
D．同种电荷
2．(2018·恩施)以下有关电的说法正确的是(C)
A．绝缘体中没有电荷
B．导体两端有电压，就一定能形成稳定电流
C．金属导体中靠自由电子定向移动形成电流
D．半导体的导电性与环境变化无关
3．(2019·邵阳)如图，在“○”处接入电流表或电压表，使L1与L2串联，电流表测量电路中的电流，电压表测量L1两端的电压．以下做法正确的是(B)

A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
4．(2019·随州)如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2(五块电表的读数均不为零)，那么下列关系式正确的是(B)
A．U2＝U1＝U3　I1＝I2 B．U2＝U1＋U3　I1＝I2
C．U3＝U1＋U2　I1＝I2 D．U3＝U1＋U2　I1＞I2
第4题图　　第5题图
5．(2019·东营)如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管．在此电路中，水果扮演的角色是__电源__，它为发光二极管提供了__电压__，使自由电荷在电路中定向运动起来．
6．(2018·常德)现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B__带正电__(填“带正电”“带负电”或“不带电”)，A和C互相__吸引__．
7．如图所示，电路中的小灯泡L1、L2是__串联__(填“串联”或“并联”)的，若小灯泡L1比L2亮，则通过它们的电流I1__＝__(填“＞”“＝”或“＜”)I2.
第7题图　　第8题图

8．(2019·苏州)如图所示电路中，电源电压为3 V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为__并联__(填“串联”或“并联”)；若断开S1、S3，闭合S2，此时电压表示数为__1.5__V.
9．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱__A、B__(填“A、B”“B、C”或“A、C”)和灯泡__串__联后接入电路中．

10．根据实物图，画出相应的电路图．(在方框内画图)
解：
11．(2019·成都简阳市模拟)“探究串联电路的电压关系”的实验电路如图1所示．

(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择__不相同__(填“相同”或“不相同”)的小灯泡．
(2)小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该__断开开关，将电压表改接到小量程重新做实验__．
(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：__不正确__．
(4)测量完成后，进行小组交流讨论，下表记录了四个小组的数据，你认为这些数据是否合理，请说明理由．答：__合理，测量结果允许有误差__．
实验
小组
L1两端
电压/V
L2两端
电压/V
串联总
电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.8
4
1.8
1.2
3.0
12.(2019·绥化)在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证．实验中使用4根电阻丝，其规格、材料如表所示．
编号
材料
长度/m
横截面积/mm2
电流大小/A
A
锰铜合金
0.5
0.8
0.40
B
镍铬合金
0.5
0.8
0.32
C
镍铬合金
0.5
0.4
0.16
D
镍铬合金
1.0
0.4
0.08


(1)实验中通过观察电流表的示数大小来比较电阻的大小，此过程用到的研究方法是__转换法__．
(2)分别将C、D两根合金丝接入电路，可初步探究出的结论是__导体的材料、横截面积相同时，长度越长，电阻越大__．
(3)分别将__B、C__(填编号)两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大．

13．(2019·成都成华区模拟)如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是 (C)

　 A　　　　 　B　　　　　　C　　　　　D
14．(2019·成都武侯区模拟)如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为(C)

A．2.6 A　0.52 A B．0.52 A　2.08 A
C．2.08 A　0.52 A D．0.52 A　2.6 A
15．(2019·连云港)如图所示，电源电压U恒定，闭合开关，L1、L2均正常发光，电流表和电压表均有示数．过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是(D)
A．L1短路 B．L2短路
C．L1断路 D．L2断路
第15题图　　第16题图
16．关于如图所示的电路，下列说法不正确的是(C)
A．若开关 S1、S3 断开，S2 闭合，则两灯串联
B．若开关S1、S3闭合，S2 断开，则两灯并联
C．当三个开关都闭合时，只有灯L2发光
D．若开关S1、S2 闭合，S3断开，只有灯L2发光
17．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲电表是__电压表__(填“电流表”或“电压表”，下同)，乙电表是__电流表__；乙电表测的是__R2__(填“R1”“R2”或“R1和R2”)的__电流__(填“电流”或“电压”)．
