2020届中考物理一轮复习考点练习卷：电流和电路

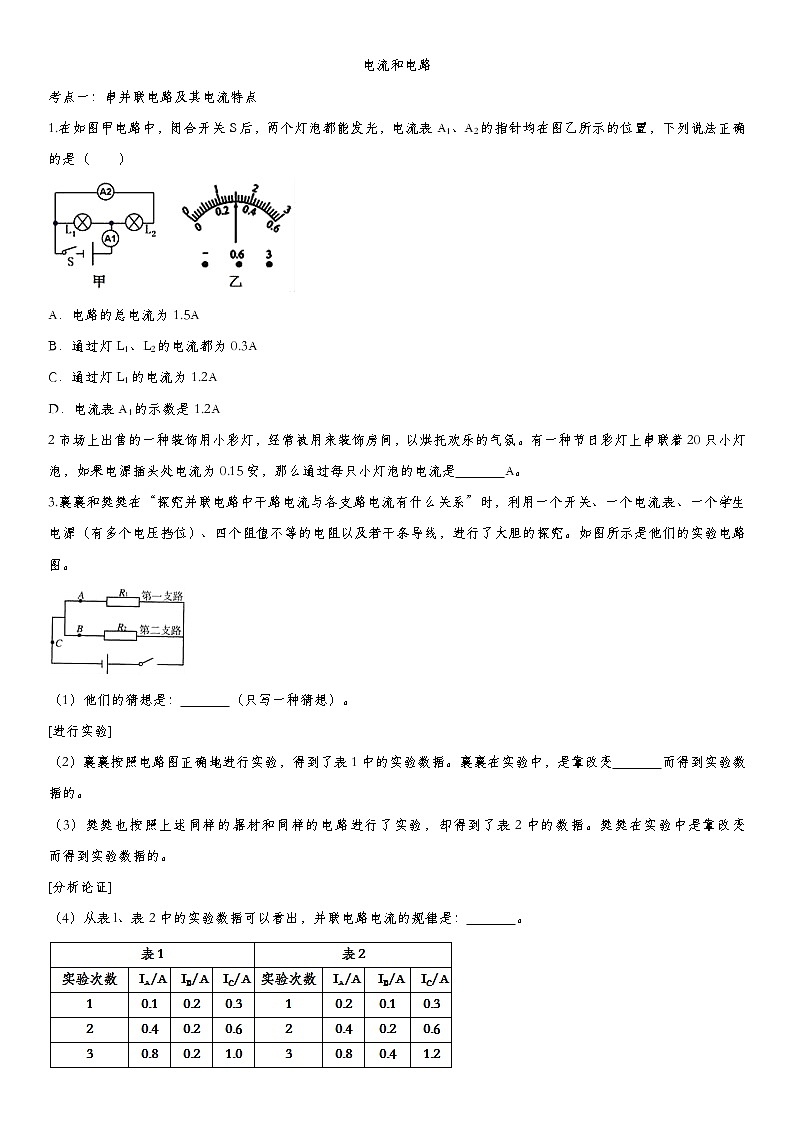

电流和电路

考点一：串并联电路及其电流特点

1.在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（　　）

A．电路的总电流为1.5A

B．通过灯L1、L2的电流都为0.3A

C．通过灯L1的电流为1.2A

D．电流表A1的示数是1.2A

2市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是　   　A。

3.襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆的探究。如图所示是他们的实验电路图。

（1）他们的猜想是：　   　（只写一种猜想）。

[进行实验]

（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠改变　   　而得到实验数据的。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在实验中是靠改变　   　而得到实验数据的。

[分析论证]

（4）从表l、表2中的实验数据可以看出，并联电路电流的规律是：　   　。

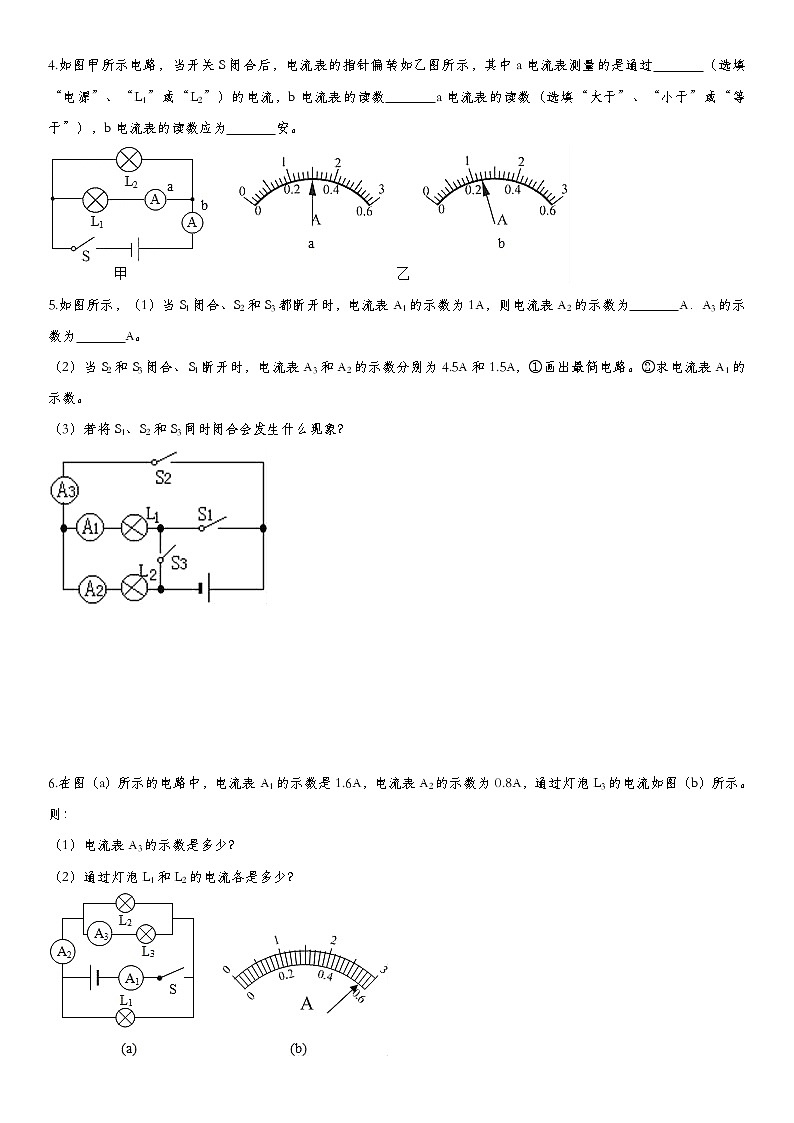

4.如图甲所示电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过　   　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数　   　a电流表的读数（选填“大于”、“小于”或“等于”），b电流表的读数应为　   　安。

5.如图所示，（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1A，则电流表A2的示数为　   　A．A3的示数为　   　A。

（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，①画出最简电路。②求电流表A1的示数。

（3）若将S1、S2和S3同时闭合会发生什么现象？

6.在图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图（b）所示。则：

（1）电流表A3的示数是多少？

（2）通过灯泡L1和L2的电流各是多少？

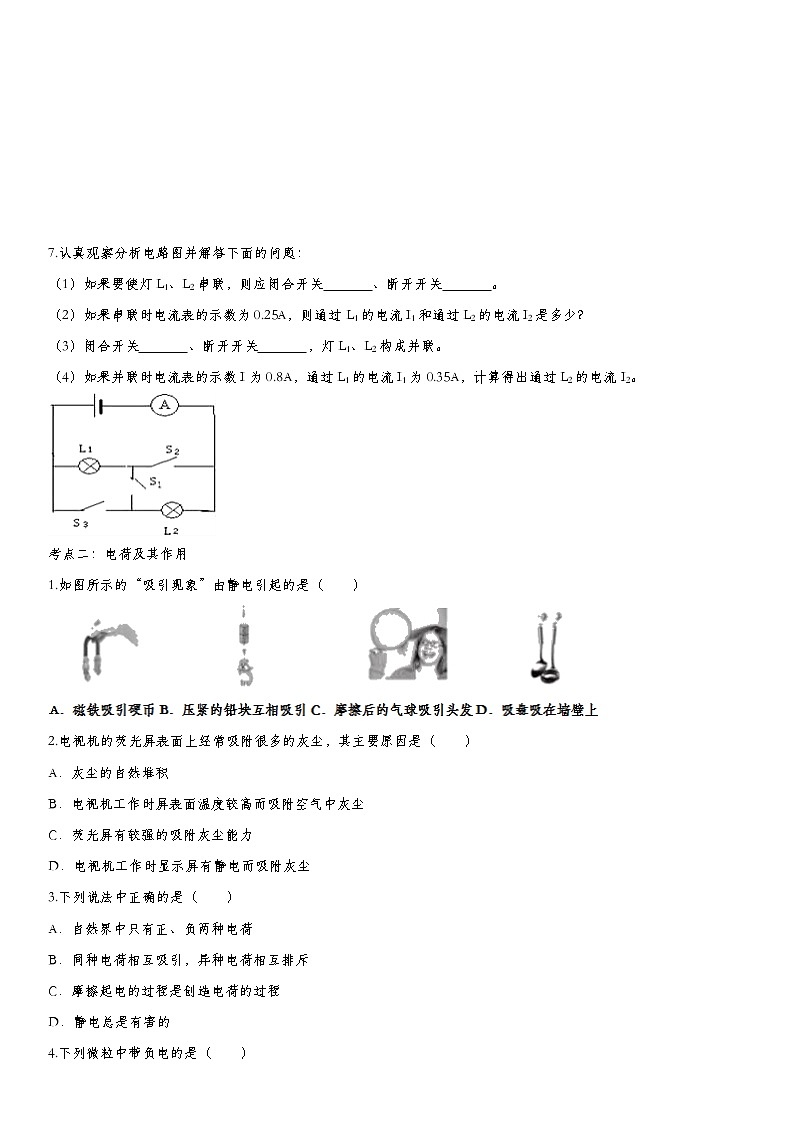

7.认真观察分析电路图并解答下面的问题：

（1）如果要使灯L1、L2串联，则应闭合开关　   　、断开开关　   　。

（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？

（3）闭合开关　   　、断开开关　   　，灯L1、L2构成并联。

（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。

考点二：电荷及其作用

1.如图所示的“吸引现象”由静电引起的是（　　）

2.电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（　　）

A．灰尘的自然堆积

B．电视机工作时屏表面温度较高而吸附空气中灰尘

C．荧光屏有较强的吸附灰尘能力

D．电视机工作时显示屏有静电而吸附灰尘

3.下列说法中正确的是（　　）

A．自然界中只有正、负两种电荷

B．同种电荷相互吸引，异种电荷相互排斥

C．摩擦起电的过程是创造电荷的过程

D．静电总是有害的

4.下列微粒中带负电的是（　　）

A．原子核 B．电子 C．质子 D．中子

5.下列现象中不属于摩擦起电的现象有（　　）

A．用毛皮摩擦过的塑料棒吸引靠近碎纸屑

B．在干燥的天气中脱毛线衣时，会听到轻微的噼啪声

C．用毛刷刷衣服时，毛刷吸附细微脏物

D．把钢针沿磁铁摩擦几下，钢针能吸铁屑

6.如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（　　）

A．摩擦过程中创造了电荷

B．验电器的金属箔开始时带负电荷

C．验电器的工作原理是异种电荷相互排斥

D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒

7.在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，其主要原因是（　　）

A．梳头时，空气进入头发

B．梳子对头发有力的作用

C．头发对梳子摩擦后，头发带同种电荷，相互排斥

D．梳头时，头发毛囊收缩

8.下列说法正确的是（　　）

A．静电现象总是对我们有害的

B．无论正电荷还是负电荷的定向移动都能形成电流

C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开

D．一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内该汽油机活塞做功25次

9.关于组成物质的最小粒子，下列说法正确的是（　　）

A．分子或者原子 B．质子或者中子

C．电子或原子核 D．有更小的粒子

10.工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是　   　。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带　   　电。

11.如图 a  用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明带电体能　   　，然后将摩擦过的玻璃棒接触图 b 所示的自制验电器，发现两片金属箔片会张开，金属箔片张开是因为　   　。

参考答案

考点一：串并联电路及其电流特点

1.在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（　　）

A．电路的总电流为1.5A

B．通过灯L1、L2的电流都为0.3A

C．通过灯L1的电流为1.2A

D．电流表A1的示数是1.2A

【答案】AC

【解析】

由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，

并联电路中干路电流等于各支路电流之和，所以由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由b图可知干路电流为I＝1.5A，故A正确、D错误；

A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为I2＝0.3A；

由并联电路电流的规律I＝I1+I2可得，通过灯L1的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A．故C正确，B错误。

故选：AC。

2.市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。有一种节日彩灯上串联着20只小灯泡，如果电源插头处电流为0.15安，那么通过每只小灯泡的电流是　   　A。

【答案】0.15。

【解析】

因小彩灯是串联在一起的，因此通过它们的电流是相等的，已知电源插头处电流为0.15安，所以通过每只小灯泡的电流是0.15A；

故答案为：0.15。

3.襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆的探究。如图所示是他们的实验电路图。

（1）他们的猜想是：　   　（只写一种猜想）。

[进行实验]

（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据。襄襄在实验中，是靠改变　   　而得到实验数据的。

（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据。樊樊在实验中是靠改变　   　而得到实验数据的。

[分析论证]

（4）从表l、表2中的实验数据可以看出，并联电路电流的规律是：　   　。

【答案】（1）干路电流等于各支路电流之和；（2）电阻R1；（3）电源电压；（4）干路电流等于各支路电流之和。

【解析】

（1）可以猜想：干路电流等于各支路电流之和；

（2）由表一实验数据可知，只有B处电流发生改变，则在实验过程中，只靠改变电阻R1而得到实验数据；

（3）由表二实验数据可知，A、B量程电流均发生变化，两处电流的比值保持不变，则实验是通过改变电源电压得到的实验数据。

（4）由表中实验数据可知，干路电流等于各支路电流之和。

故答案为：（1）干路电流等于各支路电流之和；（2）电阻R1；（3）电源电压；（4）干路电流等于各支路电流之和。

4.如图甲所示电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过　   　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数　   　a电流表的读数（选填“大于”、“小于”或“等于”），b电流表的读数应为　   　安。

【答案】L1；大于；1.2。

【解析】

由电路图甲可知，两灯泡并联，因b电流表在干路上，则b电流表测总电流，a电流表与灯L1串联，则a电流表测通过灯L1的电流；

因为并联电路中干路电流等于各支路电流之和，所以，b电流表的读数大于a电流表的读数；

且b电流表指针的偏转角度小于a电流表指针的偏转角度，所以b电流表的量程为0～3A，分度值为0.1A，示数为1.2A。

故答案为：L1；大于；1.2。

5.如图所示，（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1A，则电流表A2的示数为　   　A．A3的示数为　   　A。

（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，①画出最简电路。②求电流表A1的示数。

（3）若将S1、S2和S3同时闭合会发生什么现象？

解：（1）当S1闭合、S2和S3都断开时，简化的电路与图1所示，由图可知，L1与L2组成串联电路，电流表A1与A2均测电路电流，串联电路电流处处相等，因此I1＝I2＝1A，即电A2的示数为1A，而A3断路，因此示数为0；

（2）当S2和S3闭合、S1断开时，电路简图如图2所示，由图可知，L1与L2并联，A1测L1电流I'1，A2测L2电流I'2，A3测干路电流，并联电路中干路上的电流等各支路上的电流之和，因此电流表A1的示数

I'1＝I3﹣I'2＝4.5A﹣1.5A＝3.0A；

（3）如果将S1、S2和S3同时闭合，电路简图如图3所示，由图可知，电源两极被一根导线直接相连，造成电源短路，会损坏电源。

答：（1）当S1闭合、S2和S3都断开时，电流表A2的示数为1A电流表A3的示数为0A；

（2）当S2和S3闭合、S1断开时，电流表A1的示数为3A；

（3）若将S1、S3同时闭合，则两灯泡不发光，三电流表无示数，会烧坏电源。

6.在图（a）所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图（b）所示。则：

（1）电流表A3的示数是多少？

（2）通过灯泡L1和L2的电流各是多少？

解：由图可知，三个灯泡是并联的，电流表A1测量总电流，电流表A2测量L2和L3的电流，电流表A3测量L3的电流。

（1）如果图b中电流表使用0～3A量程，则电流表的示数为2.8A大于L2和L3的总电流，则选择0～3A是错误的，应该选择0～0.6A量程，分度值为0.02A，电流表A3的示数为I3＝0.56A。

（2）通过灯泡L1的电流：I1＝I总﹣I23＝1.6A﹣0.8A＝0.8A。

通过灯泡L2的电流是：I2＝I23﹣I3＝0.8A﹣0.56A＝0.24A。

答：（1）电流表A3的示数是0.56A。

（2）通过灯泡L1的电流是0.8A；通过灯泡L2的电流是0.24A。

7.认真观察分析电路图并解答下面的问题：

（1）如果要使灯L1、L2串联，则应闭合开关　   　、断开开关　   　。

（2）如果串联时电流表的示数为0.25A，则通过L1的电流I1和通过L2的电流I2是多少？

（3）闭合开关　   　、断开开关　   　，灯L1、L2构成并联。

（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。

【答案】（1）s1；s2s3；（2）0.25A；0.25A．（3）s2s3；s1．（4）0.45A。

【解析】

（1）当闭合开关S1，断开开关S2、S3时，电流从电源正极出发后依次经过两盏灯泡，则它们是串联在一起的；

（2）已知两盏灯泡是串联在一起的，故通过两盏灯泡的电流是相等的，即都等于电流表的示数，I1＝I2═0.25A；

（3）当闭合开关S2、S3，断开开关S1时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，它们这种连接方式是并联；

（4）并联电路中，各支路电流之和等于干路电流，故通过L2的电流I2＝I﹣I1＝0.8A﹣0.35A＝0.45A；

故答案为：（1）s1；s2s3；（2）0.25A；0.25A．（3）s2s3；s1．（4）0.45A。

考点二：电荷及其作用

1.如图所示的“吸引现象”由静电引起的是（　　）

【答案】C

【解析】

A、磁铁能够吸引硬币，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A错误；

B、两个压紧的铅块能吊起钩码，由于分子间存在相互作用的引力而使两块铅块粘在一起，不易分开，故B错误；

C、摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故C正确；

D、吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D错误。

故选：C。

2.电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（　　）

A．灰尘的自然堆积

B．电视机工作时屏表面温度较高而吸附空气中灰尘

C．荧光屏有较强的吸附灰尘能力

D．电视机工作时显示屏有静电而吸附灰尘

【答案】D

【解析】

电视机工作时，由于电子运动到了屏幕上，使屏幕带了电，而带电体有吸引轻小物体的性质，故把灰尘吸引到了屏幕上。

故选：D。

3.下列说法中正确的是（　　）

A．自然界中只有正、负两种电荷

B．同种电荷相互吸引，异种电荷相互排斥

C．摩擦起电的过程是创造电荷的过程

D．静电总是有害的

【答案】A

【解析】

A、自然界中只有两种电荷，即正电荷和负电荷，故A正确；

B、电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，故B错误；

C、摩擦起电的实质是电子的转移，故C错误；

D、静电对生活也是有益的，比如静电复印等，故D错误。

故选：A。

4.下列微粒中带负电的是（　　）

A．原子核 B．电子 C．质子 D．中子

【答案】B

【解析】

原子核带正电、电子带负电、质子带正电、中子不带电。

故选：B。

5.下列现象中不属于摩擦起电的现象有（　　）

A．用毛皮摩擦过的塑料棒吸引靠近碎纸屑

B．在干燥的天气中脱毛线衣时，会听到轻微的噼啪声

C．用毛刷刷衣服时，毛刷吸附细微脏物

D．把钢针沿磁铁摩擦几下，钢针能吸铁屑

【答案】D

【解析】

A、用毛皮摩擦过的塑料棒吸引靠近碎纸屑，是毛皮和塑料棒摩擦使塑料棒带了电，不符合题意；

B、在干燥的天气中脱毛衣时，毛衣与里面的衣服摩擦，使它们带有异种电荷，电荷放电，发出啪啪声，属于摩擦起电，不符合题意；

C、用干燥的毛刷刷毛料衣服时，毛刷带有电能吸引轻小物体，属于摩擦起电，不符合题意；

D、把钢针沿磁铁摩擦几下，钢针能吸铁屑，是钢针被磁化了，不属于摩擦起点，符合题意。

故选：D。

6.如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（　　）

A．摩擦过程中创造了电荷

B．验电器的金属箔开始时带负电荷

C．验电器的工作原理是异种电荷相互排斥

D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒

【答案】D

【解析】

A、摩擦起电过程中，是电荷的转移，不是创造了电荷，故A错误；

B、毛皮摩擦过的橡胶棒带负电，接触验电器的金属球时，验电器的金属箔先闭合，说明验电器带的是正电荷，发生了中和现象，后又张开，说明负电荷比较多，同种电荷相互排斥，故B错误；

C、验电器的工作原理是同种电荷相互排斥，故C错误；

D、橡胶棒带接触验电器的金属球时，验电器的金属箔先闭合，橡胶棒上的负电荷从橡胶棒转移到验电器上，故电流的方向是从验电器到橡胶棒，故D正确。

故选：D。

7.在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，其主要原因是（　　）

A．梳头时，空气进入头发

B．梳子对头发有力的作用

C．头发对梳子摩擦后，头发带同种电荷，相互排斥

D．梳头时，头发毛囊收缩

【答案】C

【解析】

梳子梳头发，属于摩擦起电现象。被梳子摩擦过的头发会带上同种电荷，同种电荷互相排斥，所以头发越梳越蓬松。

故选：C。

8.下列说法正确的是（　　）

A．静电现象总是对我们有害的

B．无论正电荷还是负电荷的定向移动都能形成电流

C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开

D．一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内该汽油机活塞做功25次

【答案】BD

【解析】

A、静电现象对我们有害也有利，如避雷针、静电除尘等就是有利的，A错误；

B、电荷的定向移动形成电流，所以无论正电荷还是负电荷的定向移动都能形成电流，B正确；

C、我们在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开，C错误；

D、一单缸4冲程汽油机的飞轮转速为3000r/min，则1s内转50转，飞轮两转为一个周期，一个周期做功一次，故该汽油机活塞做功25次，D正确。

故选：BD。

9.关于组成物质的最小粒子，下列说法正确的是（　　）

A．分子或者原子 B．质子或者中子

C．电子或原子核 D．有更小的粒子

【答案】AD

【解析】

组成物质的最小粒子，应该具有物质的性质，所以最小的应该是分子和原子。

故选：AD。

10.工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是　   　。毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带　   　电。

【答案】带电体能够吸引轻小物体；正。

【解析】

静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上。因此静电除尘的原理是带电体能够吸引轻小物体。毛皮与橡胶棒摩擦后，毛皮带正电，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带正电。

故答案为：带电体能够吸引轻小物体；正。

11.如图 a  用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明带电体能　   　，然后将摩擦过的玻璃棒接触图 b 所示的自制验电器，发现两片金属箔片会张开，金属箔片张开是因为　   　。

【答案】吸引轻小物体；同种电荷相互相斥。

【解析】

（1）用丝绸摩擦过的玻璃棒带了正电，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。

（2）当验电器与带正电的玻璃棒接触后，验电器的金属箔片上都带了正电，由于同种电荷相互排斥，所以两个金属箔片会张开角度。

故答案为：吸引轻小物体；同种电荷相互相斥。
