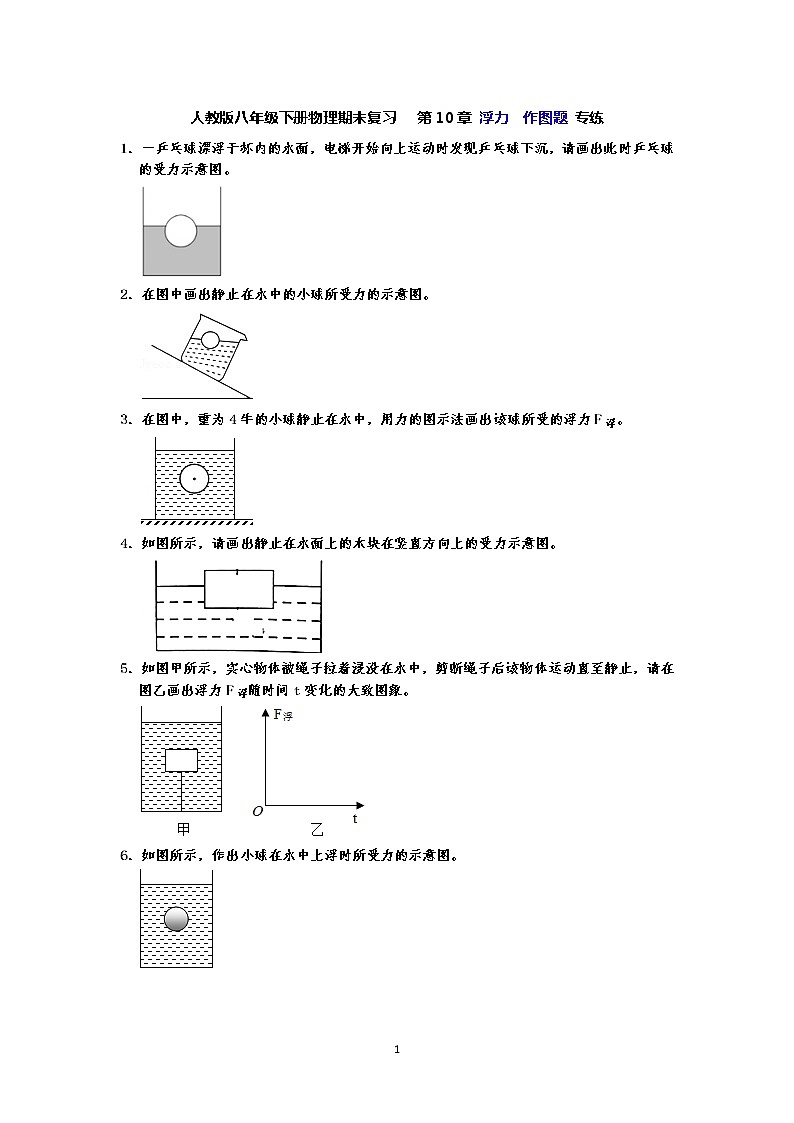

人教版八年级下册物理期末复习   第10章 浮力  作图题 专练

1．一乒乓球漂浮于杯内的水面，电梯开始向上运动时发现乒乓球下沉，请画出此时乒乓球的受力示意图。

2．在图中画出静止在水中的小球所受力的示意图。

3．在图中，重为4牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。

4．如图所示，请画出静止在水面上的木块在竖直方向上的受力示意图。

5．如图甲所示，实心物体被绳子拉着浸没在水中，剪断绳子后该物体运动直至静止，请在图乙画出浮力F浮随时间t变化的大致图象。

6．如图所示，作出小球在水中上浮时所受力的示意图。

7．在图中，重为0.6牛的小球漂浮在液面上，请用力的图示法画出该球所受的浮力F浮。

8．青蛙静止在水面上，请作出青蛙的受到的浮力。

9．如图甲图，有一个圆柱体A悬挂在弹簧测力计下，若小东用弹簧测力计悬挂圆柱体渐渐地放入水中直至完全浸没（不接触容器底部），请在图乙中画出弹簧测力计示数F﹣t大致图象。

10．图是一铁球从A点下沉至C点的过程，作出铁球在B点时受到的浮力和重力的示意图。

11．如图所示，请画出正在上浮的潜水艇的浮力和重力的示意图。

12．如图所示，大石块浸没在水中，试在图中作出大石块下沉时所受浮力的示意图。

13．重力为10N的小球静止在水中，请用力的图示法画出小球所受力。

14．如图，浸没在水中的乒乓球松手后上浮，画出它上浮过程中受到的浮力。

15．如图所示，一个小球在水面保持静止，请画出小球的受力示意图。
