电流与电路真题分类汇编之作图题 （共10题，有答案）

电流与电路真题分类汇编之作图题 （共10题，有答案）

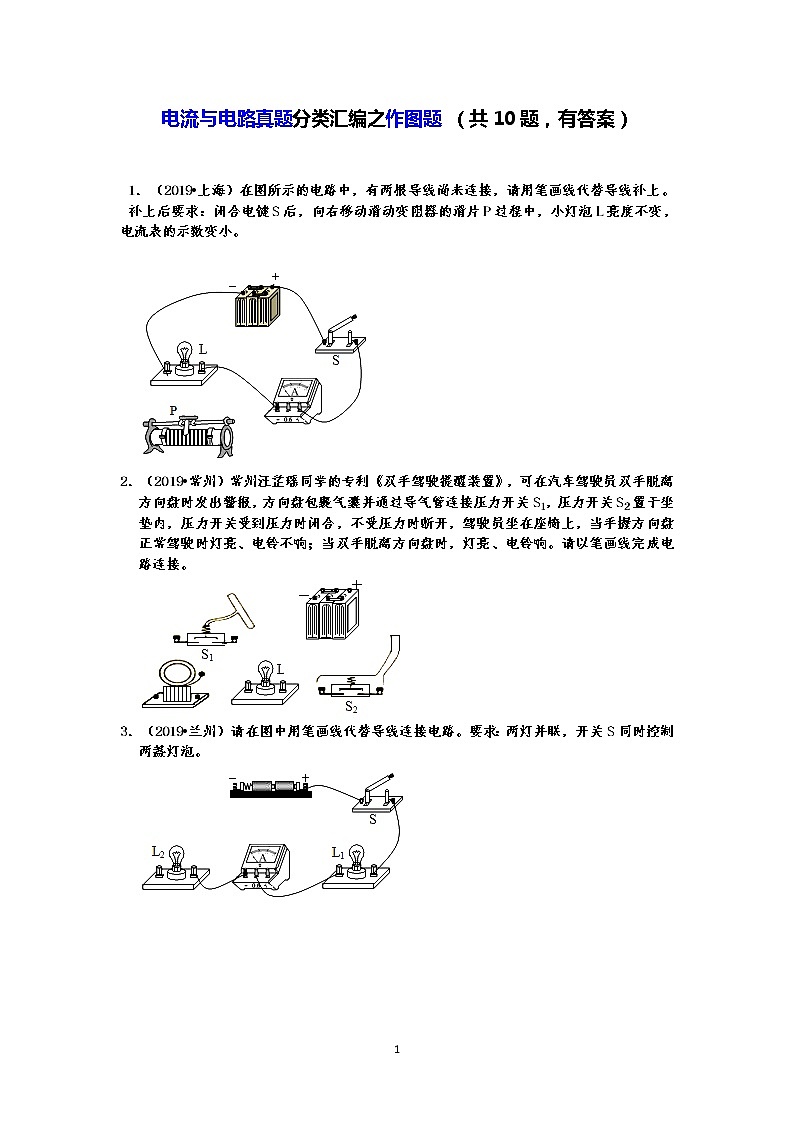

1．（2019•上海）在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮度不变，

电流表的示数变小。

2．（2019•常州）常州汪芷瑶同学的专利《双手驾驶提醒装置》，可在汽车驾驶员双手脱离方向盘时发出警报，方向盘包裹气囊并通过导气管连接压力开关S1，压力开关S2置于坐垫内，压力开关受到压力时闭合，不受压力时断开，驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响；当双手脱离方向盘时，灯亮、电铃响。请以笔画线完成电路连接。

3．（2019•兰州）请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。

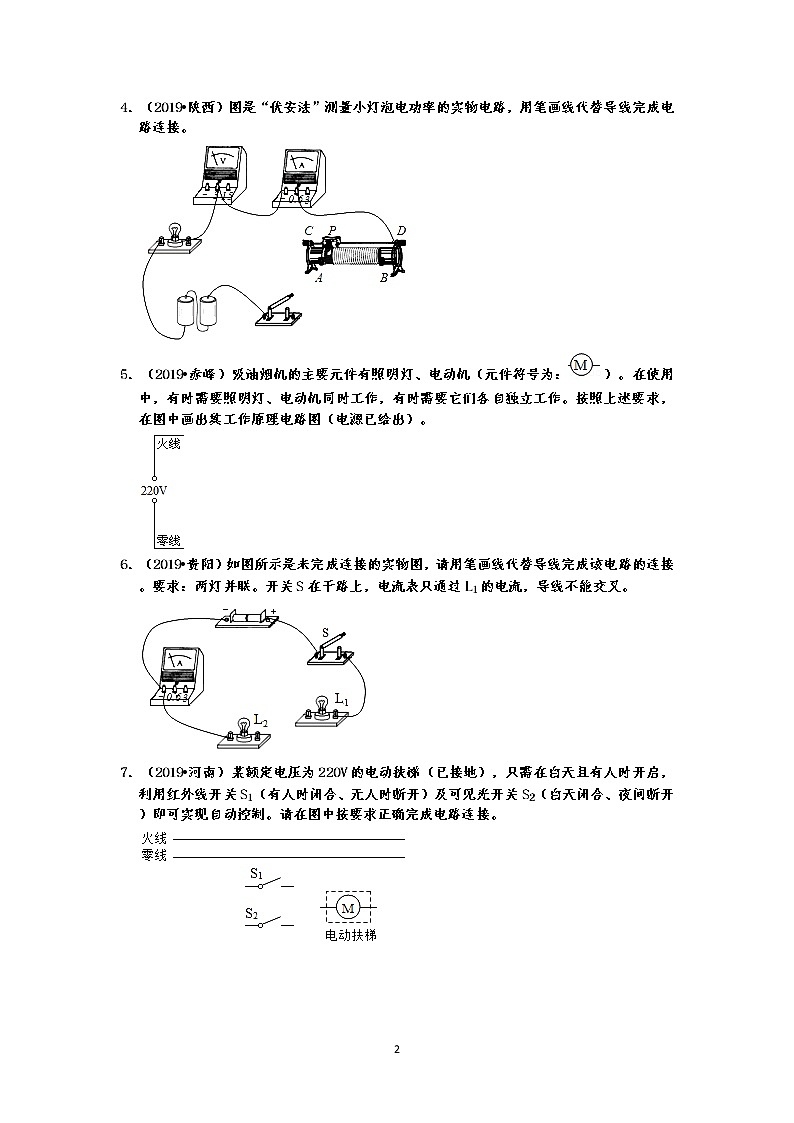

4．（2019•陕西）图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。

5．（2019•赤峰）吸油烟机的主要元件有照明灯、电动机（元件符号为：）。在使用中，有时需要照明灯、电动机同时工作，有时需要它们各自独立工作。按照上述要求，在图中画出其工作原理电路图（电源已给出）。

6．（2019•贵阳）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。

7．（2019•河南）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。

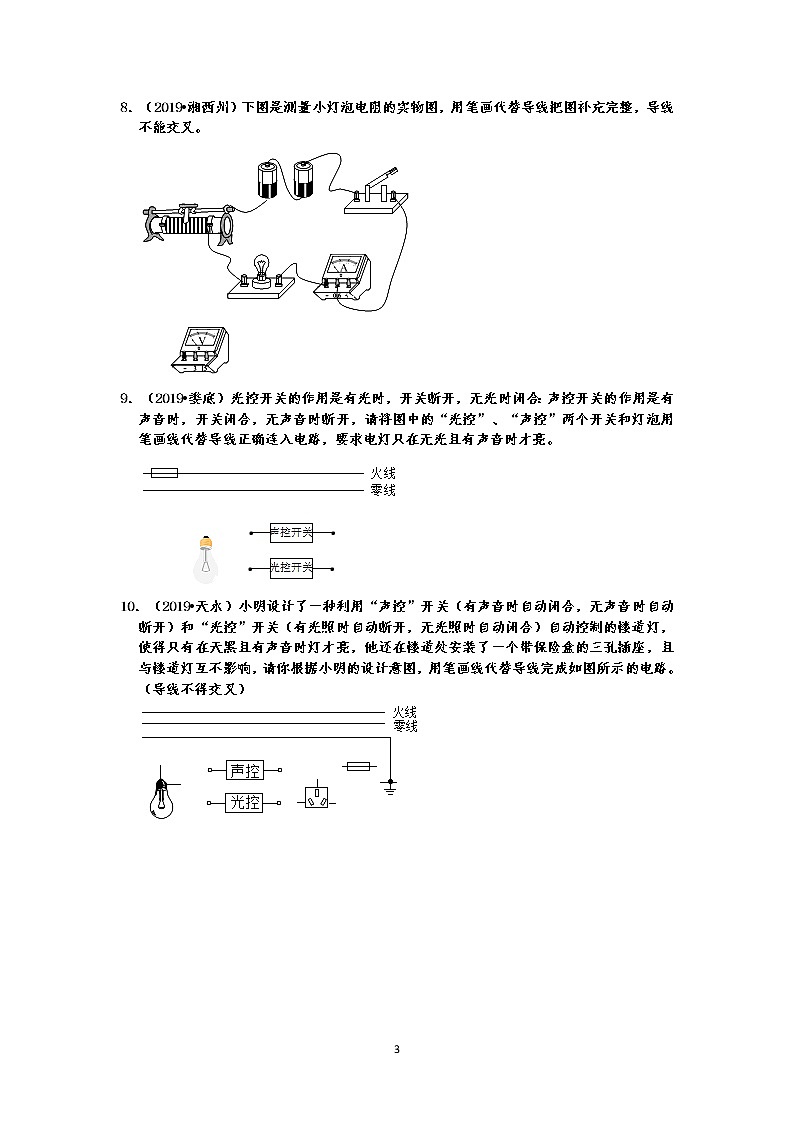

8．（2019•湘西州）下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。

9．（2019•娄底）光控开关的作用是有光时，开关断开，无光时闭合：声控开关的作用是有声音时，开关闭合，无声音时断开，请将图中的“光控”、“声控”两个开关和灯泡用笔画线代替导线正确连入电路，要求电灯只在无光且有声音时才亮。

10．（2019•天水）小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）

参考答案

1．【解答】解：

由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响；因为并联电路中各支路互不影响，所以变阻器与灯泡应并联；

向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，电流表应测干路电流，电流表接在干路上，实物连接如图所示：

2．【解答】解：由题意可知，当两个开关均闭合时，灯亮，电不铃响；当只闭合压力开关S2时，灯亮，电铃响，说明开关S1闭合时，将电铃短路了，当开关S1断开时，

电铃才被接入电路，所以开关S2、电铃、电灯串联连接，开关S1并联在电铃的两端，电路如图所示：

3．【解答】解：

由题知，两灯并联，开关S同时控制两盏灯泡，所在开关应在干路上；图中电流从电源正极流出后，经过开关后应分成两支，分别通过两盏灯泡后再汇合回到电源负极，且电流应从电流表的正接线柱流进，负接线柱流出，故应将L1的右侧与L2的左侧相连，L2的右侧或电流表的左侧接电源负极，如图所示：

4．【解答】解：由图可知，电压表应并联在灯泡两端，为保护电路连接电路时变阻器处于最大阻值，即B接线柱与开关串联，如下图所示：

5．【解答】解：经分析可知，照明灯和电动机并联且各有一个开关控制，为了安全开关应断开火线且开关控制火线，如下图所示：

6．【解答】解：两灯并联，开关S在干路上，电流表只通过L1的电流，因不知通过L1的电流大小，故电流表选用大量程与灯串联，如下所示：

7．【解答】解：由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线。如图所示：

8．【解答】解：由电路图可知，电源、开关、电流表、灯泡、滑动变阻器串联组成电路，

要测灯泡的电阻需要将电压表并联在灯泡两端测其电压，

由图可知，电源是由两节干电池串联组成的，则电源的电压为3V，

所以电压表应选0～3V的量程并联在灯泡两端，如下图所示：

9．【解答】解：由题意可知，电灯只在无光且有声音时才亮，则声控开关和光控开关串联共同控制电灯，且开关要接在火线上；图中为螺丝口灯泡，根据安全用电的要求，开关应与灯泡顶端的金属点相连，零线直接接到灯泡的螺旋套上，如下图所示：

10．【解答】解：

由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；

三孔插座与灯泡并联，其接法为：左零右火上接地，如图所示：
