一．电路的三种状态（共6小题）

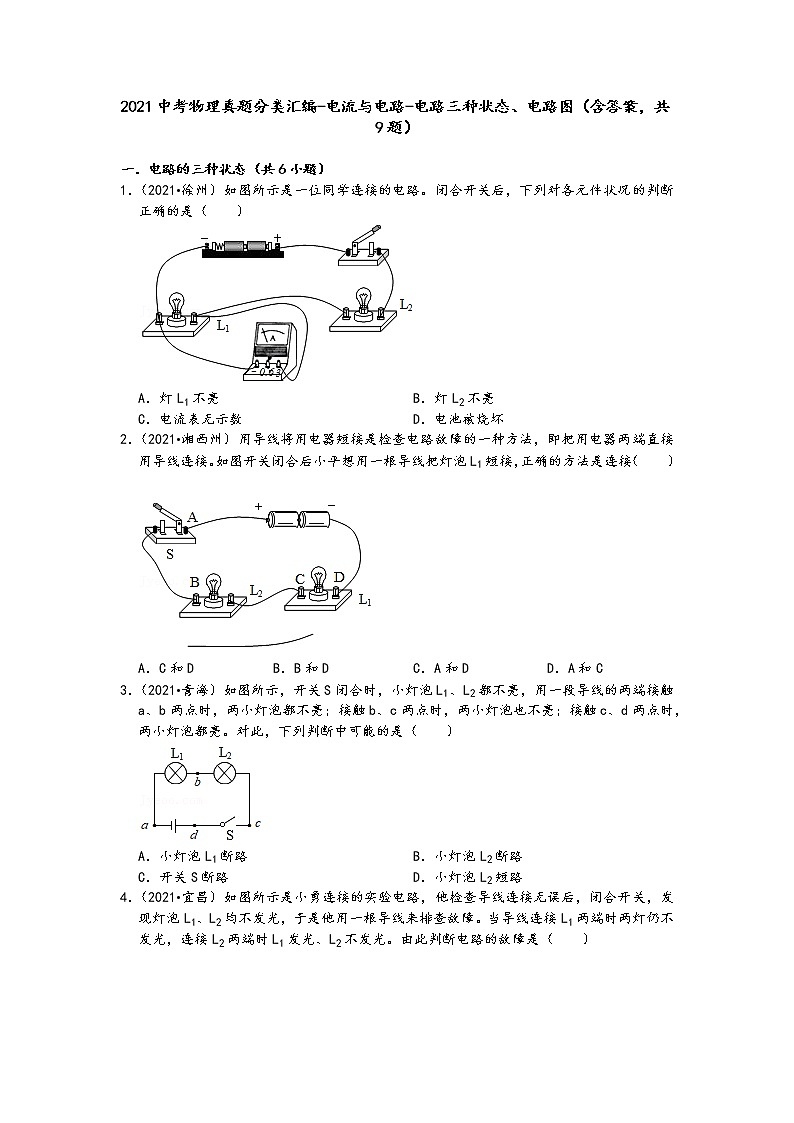

1．（2021•徐州）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）

A．灯L1不亮 B．灯L2不亮

C．电流表无示数 D．电池被烧坏

2．（2021•湘西州）用导线将用电器短接是检查电路故障的一种方法，即把用电器两端直接用导线连接。如图开关闭合后小平想用一根导线把灯泡L1短接，正确的方法是连接（　　）

A．C和D B．B和D C．A和D D．A和C

3．（2021•青海）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（　　）

A．小灯泡L1断路 B．小灯泡L2断路

C．开关S断路 D．小灯泡L2短路

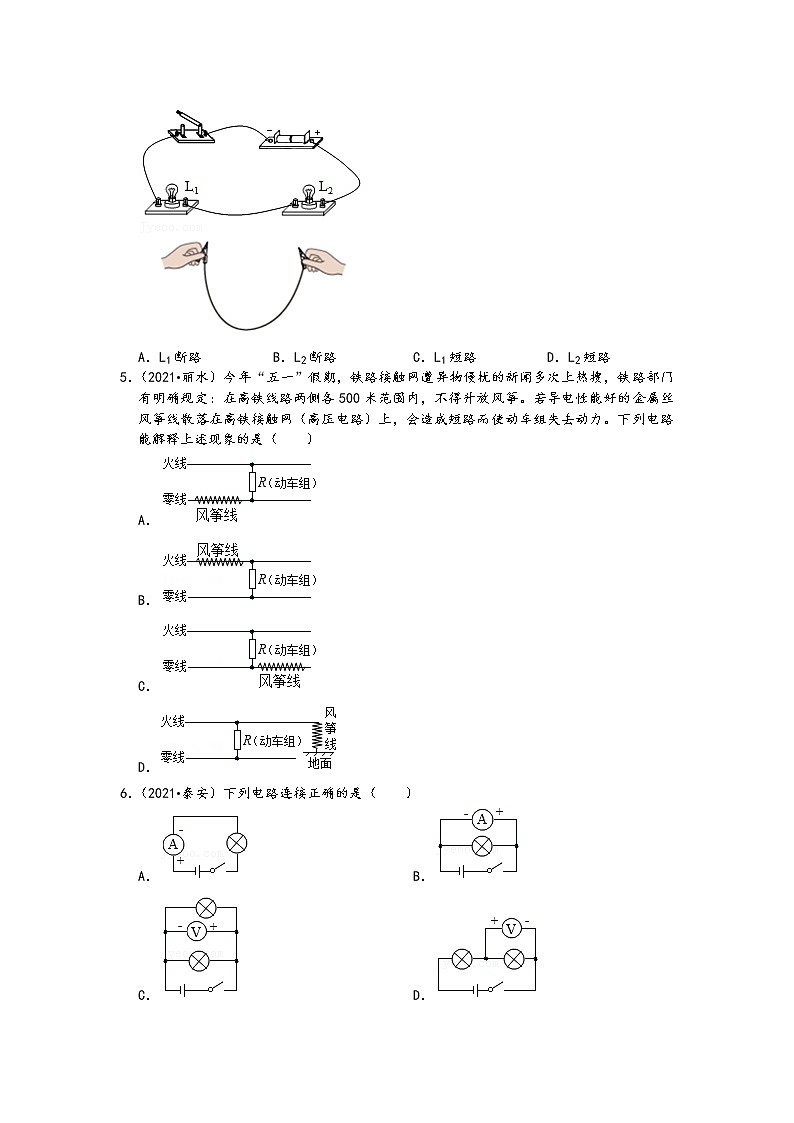

4．（2021•宜昌）如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路

5．（2021•丽水）今年“五一”假期，铁路接触网遭异物侵扰的新闻多次上热搜，铁路部门有明确规定：在高铁线路两侧各500米范围内，不得升放风筝。若导电性能好的金属丝风筝线散落在高铁接触网（高压电路）上，会造成短路而使动车组失去动力。下列电路能解释上述现象的是（　　）

A．

B．

C．

D．

6．（2021•泰安）下列电路连接正确的是（　　）

A． B．

C． D．

二．根据实物图画电路图（共1小题）

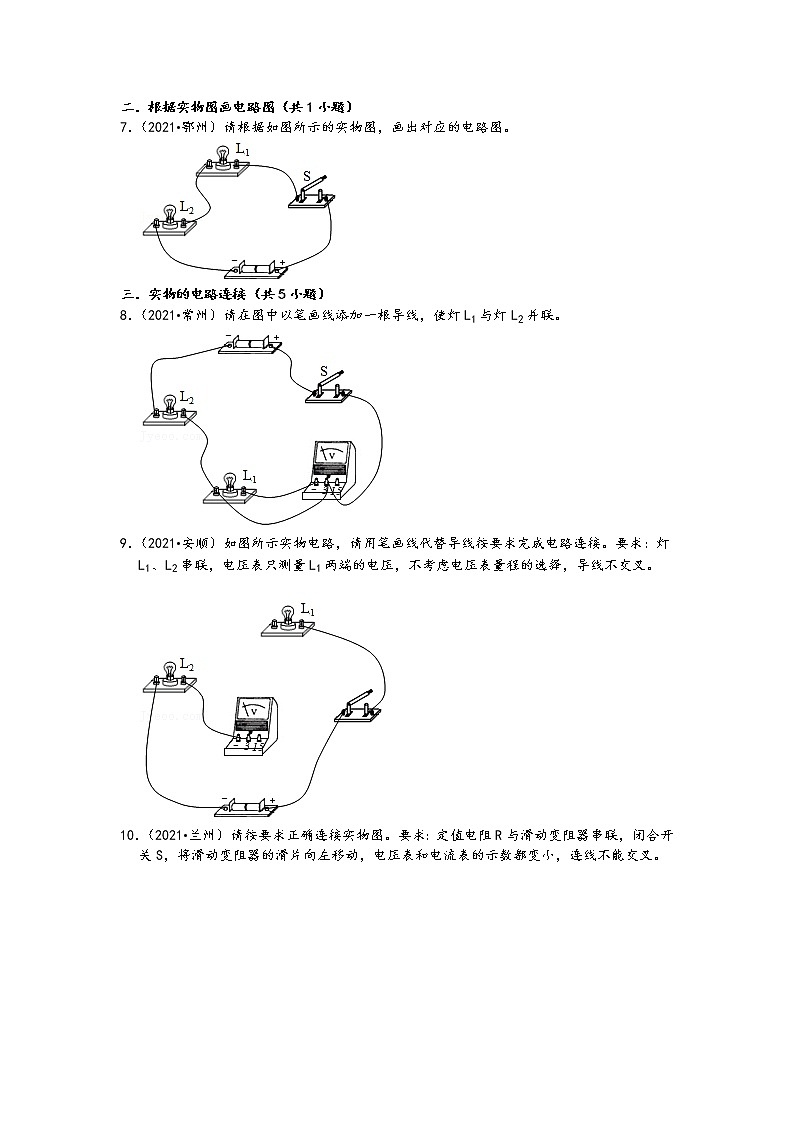

7．（2021•鄂州）请根据如图所示的实物图，画出对应的电路图。

三．实物的电路连接（共5小题）

8．（2021•常州）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

9．（2021•安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。

10．（2021•兰州）请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。

11．（2021•济宁）如图所示，请用笔划线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。

12．（2021•济南）小刚用如图所示的实验器材来研究调光台灯的工作原理，并连接了部分实验电路。

（1）小刚在连接实验电路之前，应该首先将开关 　   　。

（2）请你用笔画线代替导线，帮小刚连接成完整的实验电路，并让开关闭合时滑动变阻器连入电路的电阻最大。

（3）小刚连接完成上述实验电路，检查无误后，闭合开关。发现小灯泡不亮。小刚想：是不是电路中某处发生了断路？此时，小刚检验实验电路是否发生断路最简单的操作是：　   　，观察小灯泡是否发光。

（4）小强认为在电路中连入一只电流表，观察电流表是否有示数也能判断电路是否发生了断路。若按照小强的方法进行判断，电流表可以串联在这个电路中的 　   　。

A.电源和开关之间

B.开关和小灯泡之间

C.小灯泡和滑动变阻器之间

D.滑动变阻器和电源之间

参考答案与试题解析

一．电路的三种状态（共6小题）

1．【解答】解：观察电路图可知，两灯泡串联接入电路，电流表与灯L1并联，造成灯L1短路；

当开关闭合后，灯L1因短路不亮，L2有电流通过，电流表有示数，电源没有短路，不会被烧坏；故A正确，BCD错误。

故选：A。

2．【解答】解：用电器短路（部分电路短路）是指用一根导线将某用电器的两端直接连接起来，小平想用一根导线把灯泡L1短接，正确的做法是把导线两端分别接到C、D两接线柱。

故选：A。

3．【解答】解：由电路图知，闭合开关，两灯串联；

A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；

B 如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；

C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；

D 如果灯L2短路，L1会发光，故D错误。

故选：C。

4．【解答】解：由图可知：L1与L2是串联电路，闭合开关，发现灯泡L1、L2均不发光，这说明电路出现了断路现象；

当导线连接L1两端时两灯仍不发光，这说明故障出现在除L1以外的部分；连接L2两端时L1发光、L2不发光，这说明电路是通路，所以故障是L2断路。

故选：B。

5．【解答】解：家庭电路中，火线与零线直接连接或火线与大地直接连接，会造成短路。D图中风筝线导致火线与地面连接，造成短路。

故ABC错误，D正确。

故选：D。

6．【解答】解：A、图中电流表串联，电流从负接线柱流入，接法错误，故A错误；

B、图中电流表与灯并联，会造成电源短路，故B错误；

C、图中电压表并联，电流从电压表的正接线柱流入，从负接线柱流出，可以正常工作，故C正确；

D、图中电压表并联在电路中，电流从负接线柱流入，接法错误，故D错误。

故选：C。

二．根据实物图画电路图（共1小题）

7．【解答】解：由实物图知，两灯串联，开关控制整个电路，由此画出电路图如图所示：

三．实物的电路连接（共5小题）

8．【解答】解：由图可知，要使两灯并联，则电流的路径有两条，此时电压表测量的是电源的电压，故应增加的导线是：灯泡L1右端连接到灯泡L2左端的导线；如图所示：

9．【解答】解：由题意知，两灯串联，应将两灯依次连接，电压表只测量L1两端的电压，将电压表正接线柱与L1右侧接线柱相连，即与L1并联，如图所示：

10．【解答】解：定值电阻R与滑动变阻器串联，则滑动变阻器与定值电阻前后接入电路中；闭合开关S，将滑动变阻器的滑片向左移动，电流表示数变小，根据欧姆定律可知，电路中的总电阻变大，即滑动变阻器电阻变大，所以应接下方的右接线柱；根据U＝IR可知，电流变小，定值电阻两端的电压变小，根据串联电路的电压关系可知，滑动变阻器两端的电压变大，所以电压表接到定值电阻的两端，如图所示：

11．【解答】解：①如图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出。

②在匝数一定时，电流越小，磁性越弱。滑片向右端移动后，通电螺线管的磁性减弱，螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入左端下面接线柱。如图。

。

12．【解答】解：（1）为保护电路，在连接电路之前，开关应该断开；

（2）要使开关闭合时滑动变阻器连入电路的电阻最大，滑片P以右侧部分的电阻丝连入电路，如下图所示：

（3）电路连接正确，而灯泡不发光，可能是电路电流太小，灯泡实际功率太小，不足以引起灯泡发光造成的，可以向左移动滑片，减小滑动变阻器接入电路的阻值，使电路电流变大，灯泡实际功率变大，看灯泡能否发光；

（4）因串联电路中各处的电流相等，所以电流表可以串联在电路中任何位置，故选ABCD。

故答案为：（1）断开；（2）如上图所示；（3）向左移动滑片；（4）ABCD。
