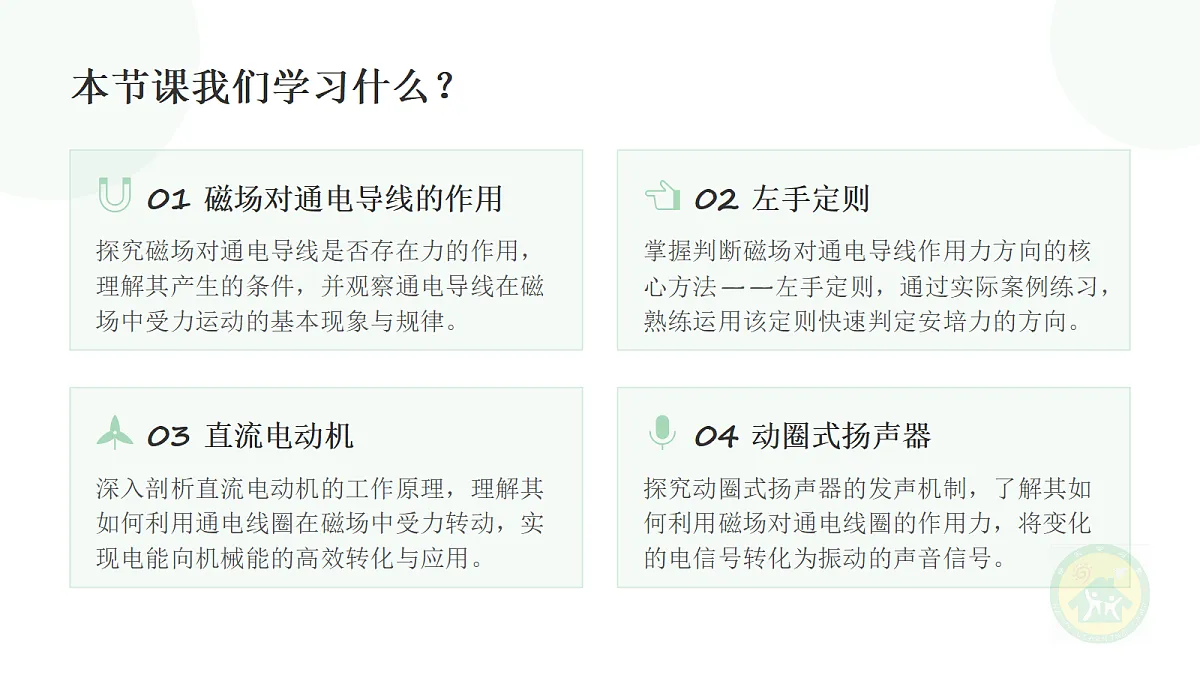

01 磁场对通电导线的作用
探究磁场对通电导线是否存在力的作用，理解其产生的条件，并观察通电导线在磁场中受力运动的基本现象与规律。
掌握判断磁场对通电导线作用力方向的核心方法——左手定则，通过实际案例练习，熟练运用该定则快速判定安培力的方向。
深入剖析直流电动机的工作原理，理解其如何利用通电线圈在磁场中受力转动，实现电能向机械能的高效转化与应用。
探究动圈式扬声器的发声机制，了解其如何利用磁场对通电线圈的作用力，将变化的电信号转化为振动的声音信号。

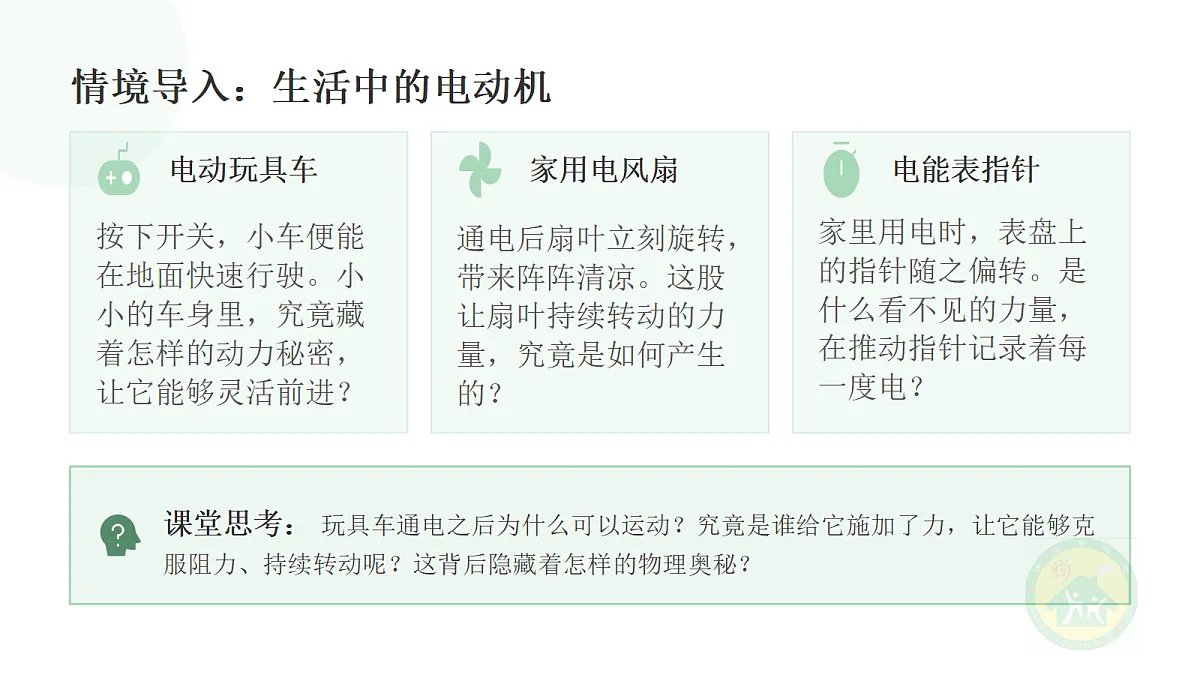

情境导入：生活中的电动机
按下开关，小车便能在地面快速行驶。小小的车身里，究竟藏着怎样的动力秘密，让它能够灵活前进？
通电后扇叶立刻旋转，带来阵阵清凉。这股让扇叶持续转动的力量，究竟是如何产生的？
家里用电时，表盘上的指针随之偏转。是什么看不见的力量，在推动指针记录着每一度电？
课堂思考： 玩具车通电之后为什么可以运动？究竟是谁给它施加了力，让它能够克服阻力、持续转动呢？这背后隐藏着怎样的物理奥秘？

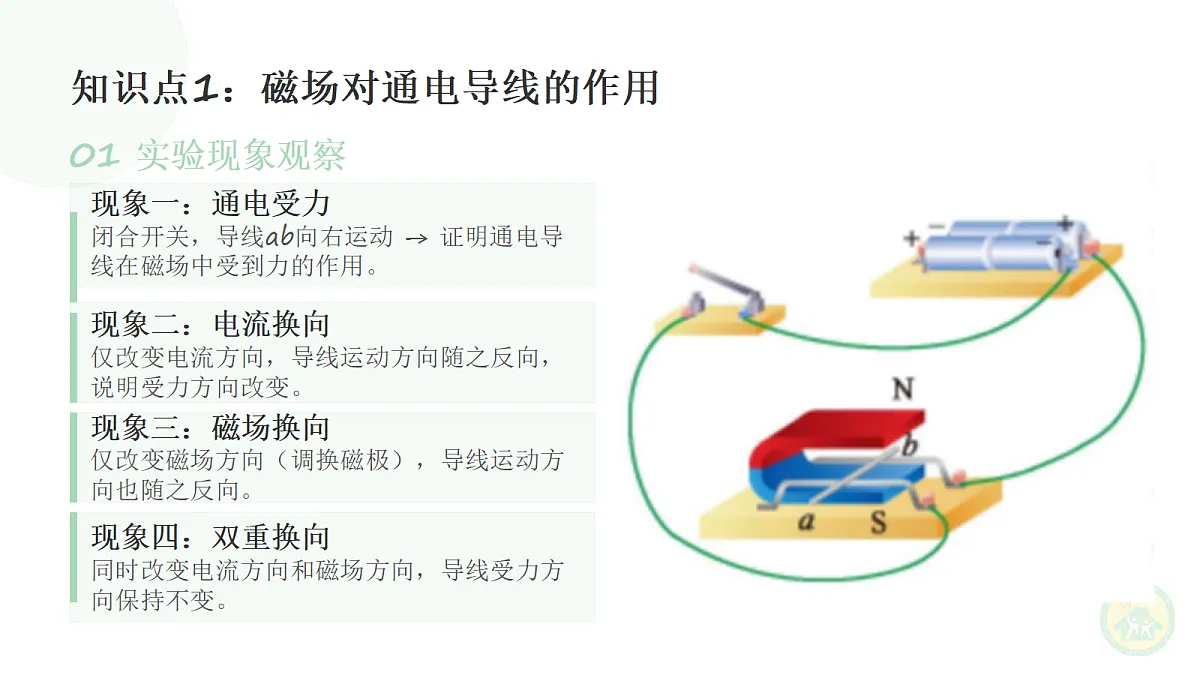

知识点1：磁场对通电导线的作用
现象一：通电受力闭合开关，导线ab向右运动 → 证明通电导线在磁场中受到力的作用。
现象二：电流换向仅改变电流方向，导线运动方向随之反向，说明受力方向改变。
现象三：磁场换向仅改变磁场方向（调换磁极），导线运动方向也随之反向。
现象四：双重换向同时改变电流方向和磁场方向，导线受力方向保持不变。

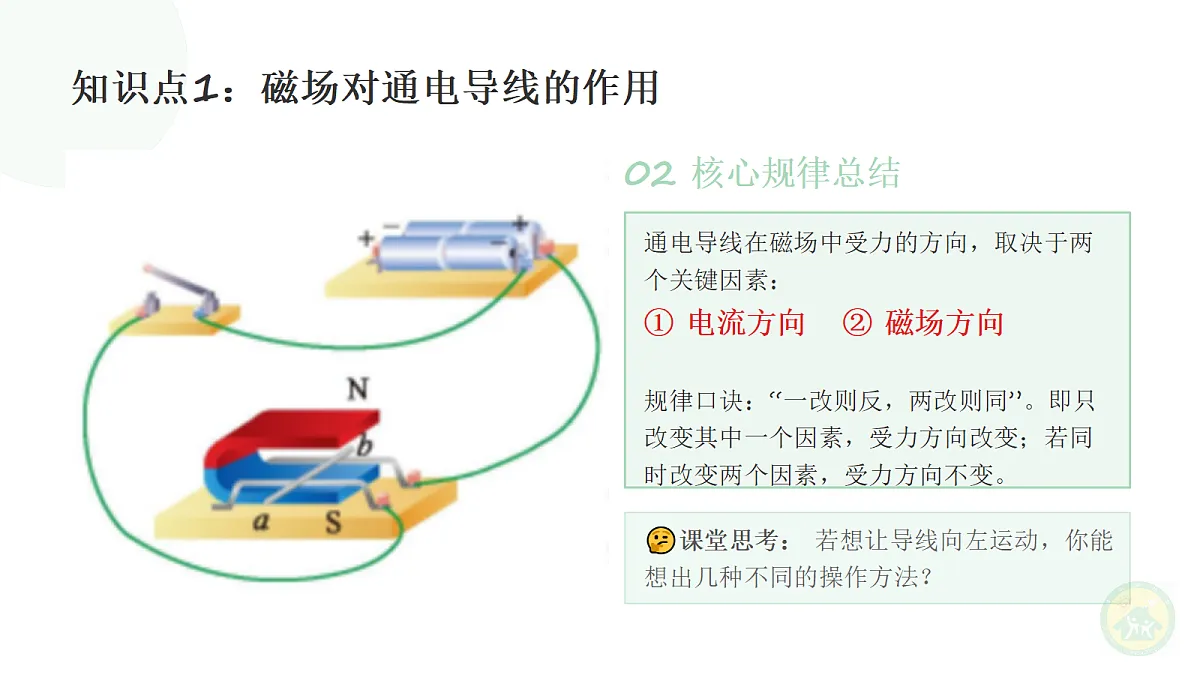

通电导线在磁场中受力的方向，取决于两个关键因素：① 电流方向 ② 磁场方向规律口诀：“一改则反，两改则同”。即只改变其中一个因素，受力方向改变；若同时改变两个因素，受力方向不变。
? 课堂思考： 若想让导线向左运动，你能想出几种不同的操作方法？

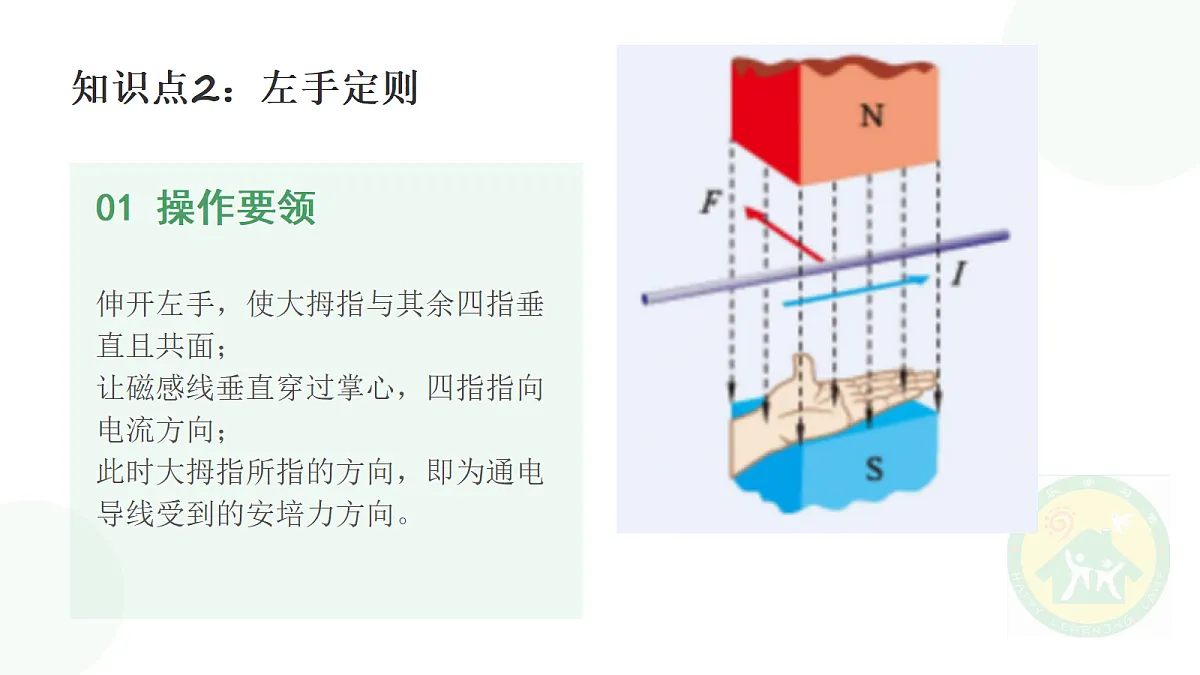

伸开左手，使大拇指与其余四指垂直且共面；让磁感线垂直穿过掌心，四指指向电流方向；此时大拇指所指的方向，即为通电导线受到的安培力方向。

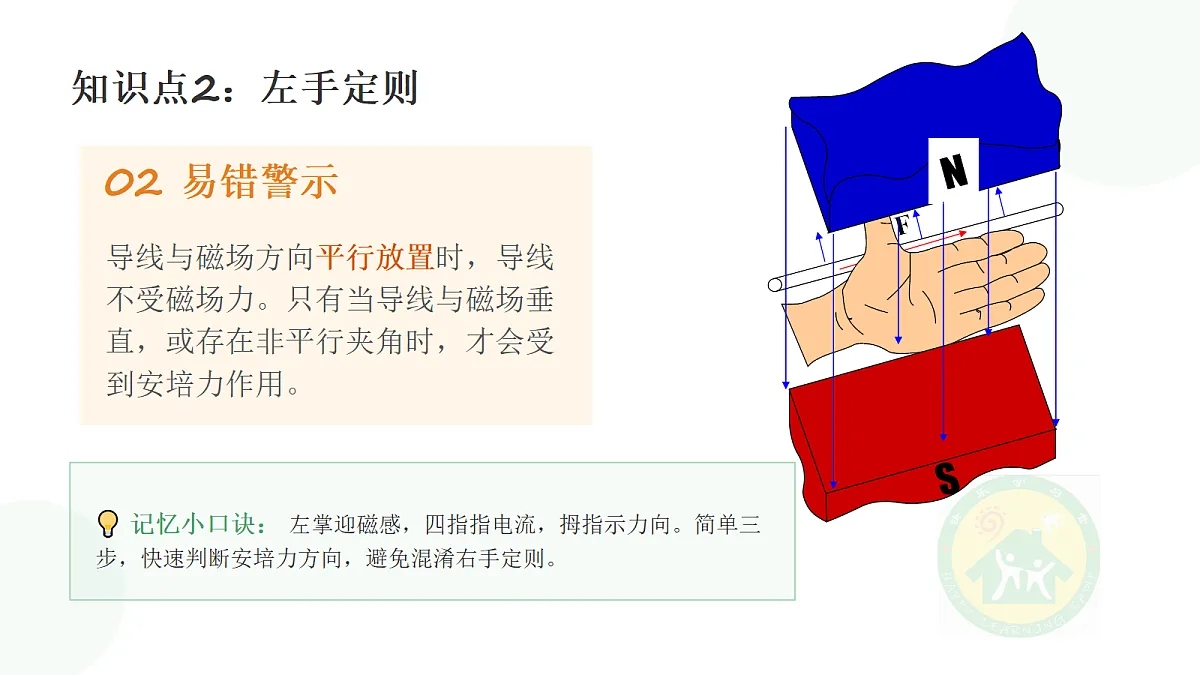

导线与磁场方向平行放置时，导线不受磁场力。只有当导线与磁场垂直，或存在非平行夹角时，才会受到安培力作用。
? 记忆小口诀： 左掌迎磁感，四指指电流，拇指示力向。简单三步，快速判断安培力方向，避免混淆右手定则。

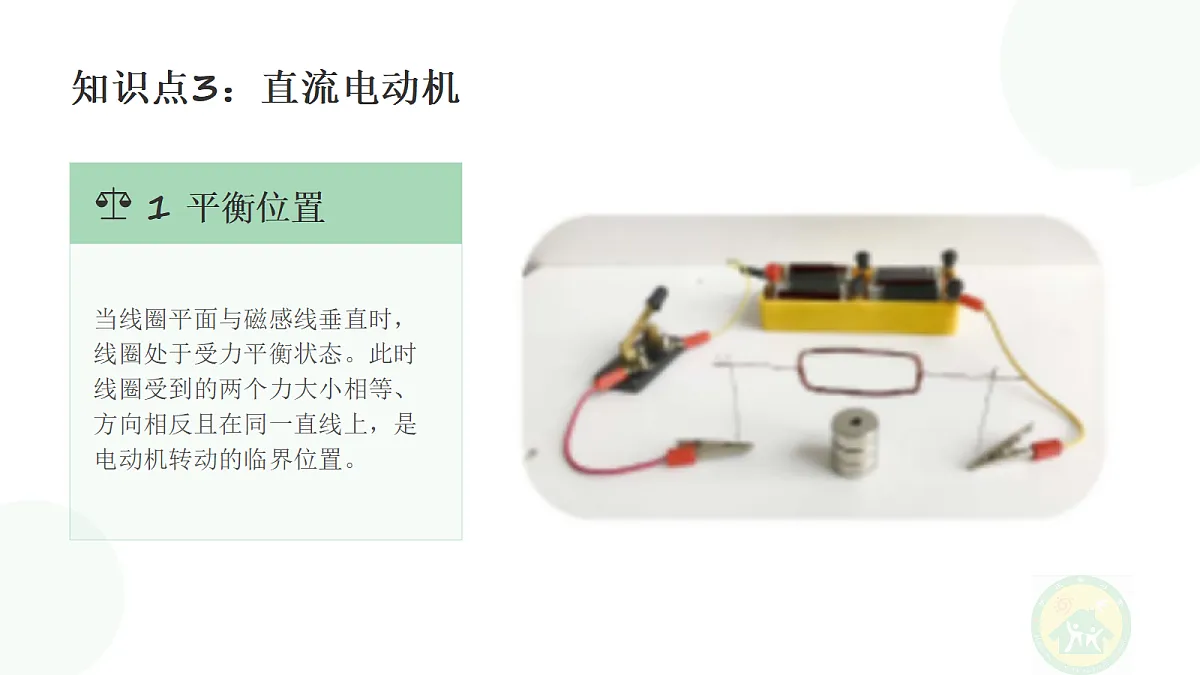

当线圈平面与磁感线垂直时，线圈处于受力平衡状态。此时线圈受到的两个力大小相等、方向相反且在同一直线上，是电动机转动的临界位置。
当线圈转过半周时，换向器自动改变线圈内部的电流方向，进而改变线圈两边的受力方向，打破平衡，使线圈能够持续地朝同一个方向转动，避免往复摆动。
• 定子：提供磁场的固定磁体• 转子：能够转动的线圈• 换向器：两个半铜环，改变电流方向• 电刷：连接电源，传导电流
? 核心原理：通电线圈在磁场中受力转动，换向器改变电流方向是实现持续转动的关键。
知识点4：动圈式扬声器
基于“通电线圈在磁场中受力运动”的物理规律。当变化的电流通过线圈时，线圈在磁场中受到方向和大小不断变化的力，从而产生往复运动，并带动纸盆振动，最终将电信号转化为声音信号。
能量转化方向：电能 → 机械能（动能）扬声器将输入的电能，通过电磁感应转化为线圈与纸盆的机械振动能，实现了从电信号到声信号的能量转换，是电能利用的典型应用。
? 课堂小结： 动圈式扬声器是“磁场对电流的作用”这一物理规律的重要应用，它将看不见的电信号转化为可听见的声音，是现代音响设备的核心部件，体现了物理原理在生活中的实际应用。
关于磁场对通电导线作用力，说法正确的是（）
A. 通电导线一定受到磁场力，与方向无关B. 受力方向只和电流方向有关，与磁场无关C. 同时调换磁场、电流方向，受力方向不变D. 导线平行磁感线时受力最大，垂直时为零
直流电动机中，换向器的核心作用是（）
A. 改变外部电路的电流方向，保护电源B. 改变线圈内部的电流方向，维持持续转动C. 增大电路中的电流，提高电动机转速D. 改变磁场的方向，增强磁场强度
解题锦囊： 解答此类题需紧扣“左手定则”判断受力方向，明确通电导线受力的条件（导线与磁感线不平行）；对于电动机换向器，要牢记其作用是在线圈转过平衡位置时及时改变线圈中的电流方向，从而保证线圈持续转动。
03 基础巩固 · 磁场力与运动方向判断
如图，通电导体ab在磁场中向右运动。若只调换磁铁磁极（改变磁场方向），导体的运动方向将__________；若同时调换磁极与电源正负极（即磁场方向与电流方向同时改变），导体的运动方向将__________。
04 能力提升 · 能量转化分析
扬声器是将电信号转化为声信号的装置。当线圈通过交变电流时，在磁场中受力振动带动纸盆发声。此过程中，能量转化情况为：__________能转化为__________能。
01 正确答案：C? 解析： 根据左手定则，同时改变磁场和电流方向时，两个变量的改变相互抵消，导体的受力方向保持不变。这是电磁感应中的基本规律，需牢记方向判定的逻辑。
02 正确答案：B? 解析： 直流电动机的换向器由两个绝缘的铜半环组成，其核心功能是在线圈转过平衡位置时，自动改变线圈内部的电流方向，从而保证线圈能够持续、稳定地朝同一方向转动。
03 正确答案：向左；不变? 解析： 仅调换磁极，磁场方向改变，受力方向随之反向，故导体向左运动；若同时调换磁极与电源正负极，磁场和电流方向同时改变，受力方向不变，因此运动方向保持不变。
04 正确答案：电能转化为机械能? 解析： 扬声器工作时，通电线圈在磁场中受力振动，带动纸盆产生声波。这一过程消耗了电能，获得了机械能（声能），实现了能量的转化。
核心主题：磁场对通电导线的作用力通电导线在磁场中会受到力的作用，其受力方向与电流方向和磁场方向有关，是电磁学应用的重要基础。
01 磁场对通电导线的作用通电导体在磁场中受到力的作用，力的方向取决于电流方向和磁场方向，这是电动机工作的基本原理。
02 左手定则（判断受力方向）伸开左手，使拇指与其余四指垂直，磁感线垂直穿过手心，四指指向电流方向，大拇指所指方向即为导线受力方向。
03 直流电动机的原理利用通电线圈在磁场中受力转动工作，关键部件换向器能及时改变线圈内电流方向，从而使线圈持续转动。
04 动圈式扬声器的应用利用磁场对通电线圈的作用力，将电信号转化为声信号，实现电能到机械能的转化，广泛应用于音响设备。
请完成教材课后“自我检测”第1至4题。重点复习磁场对通电导线的作用规律，熟练运用左手定则分析受力方向，梳理解题思路并规范书写步骤。
02 创意实践挑战（选做）
利用身边的简易材料（如漆包铜线、强磁铁、干电池等），尝试自制一台微型电动机。观察电流、磁场与机械运动之间的转化关系，并记录你的制作过程与发现。
完成书面作业后，请对照参考答案进行订正；实践作业请在家长陪同下进行，注意用电安全和工具使用规范。遇到困难可以查阅资料或在班级群内讨论分享。
