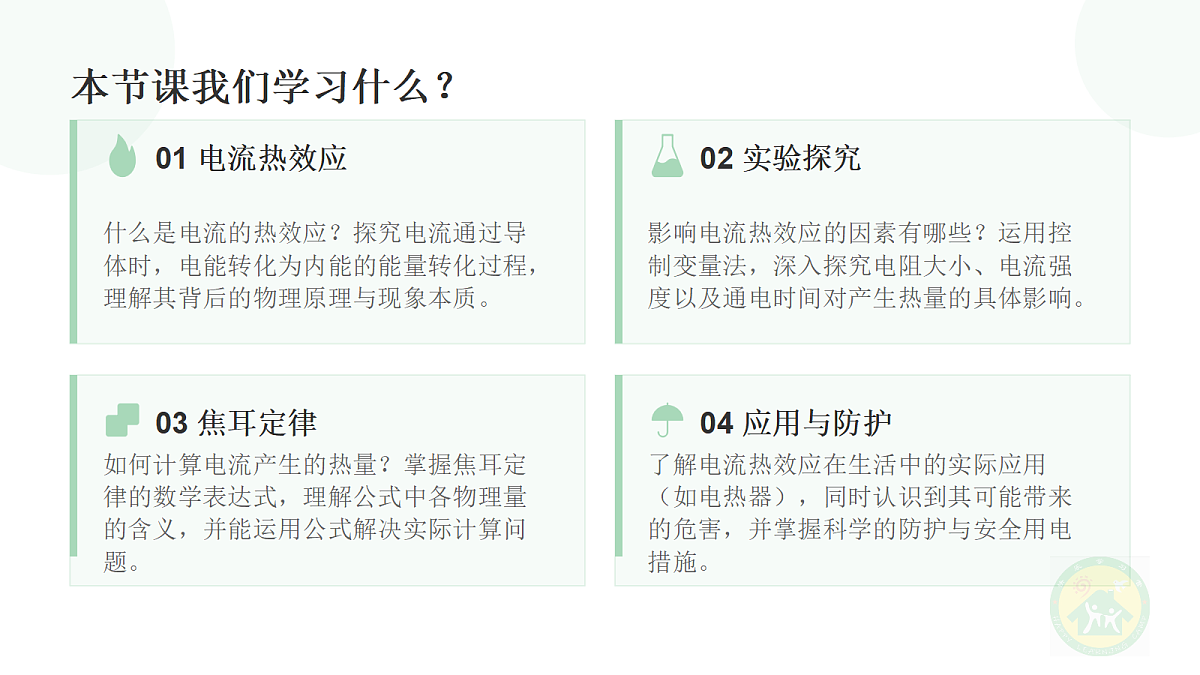

什么是电流的热效应？探究电流通过导体时，电能转化为内能的能量转化过程，理解其背后的物理原理与现象本质。
影响电流热效应的因素有哪些？运用控制变量法，深入探究电阻大小、电流强度以及通电时间对产生热量的具体影响。
如何计算电流产生的热量？掌握焦耳定律的数学表达式，理解公式中各物理量的含义，并能运用公式解决实际计算问题。
了解电流热效应在生活中的实际应用（如电热器），同时认识到其可能带来的危害，并掌握科学的防护与安全用电措施。

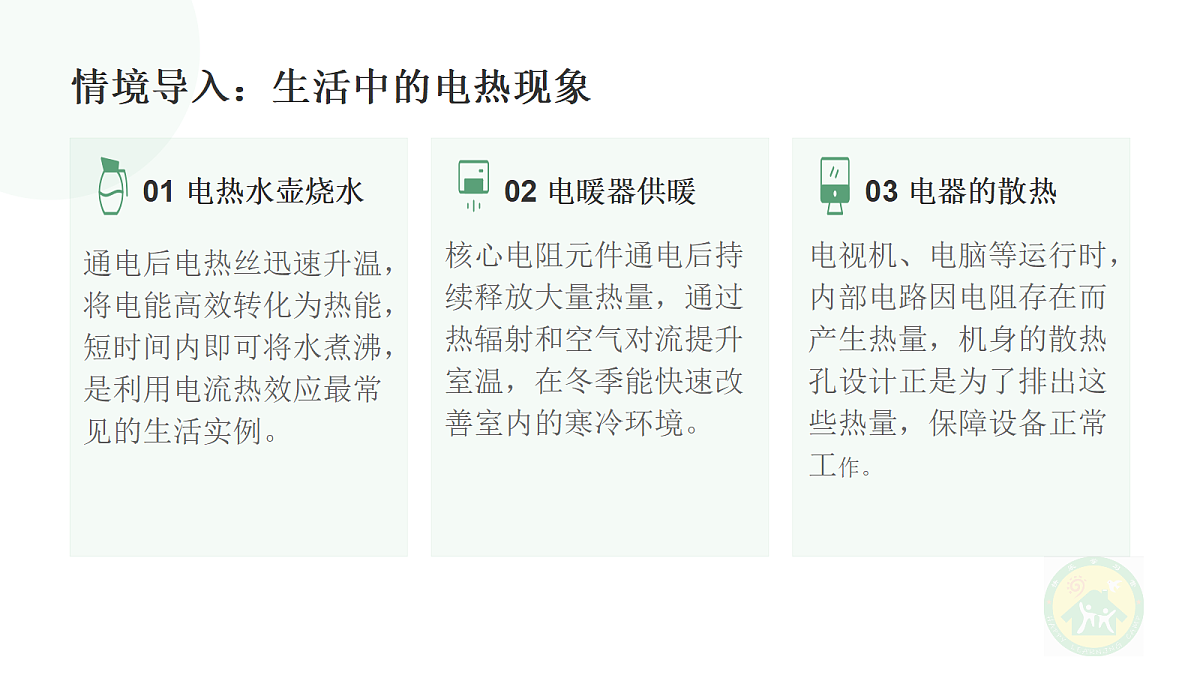

情境导入：生活中的电热现象
通电后电热丝迅速升温，将电能高效转化为热能，短时间内即可将水煮沸，是利用电流热效应最常见的生活实例。
核心电阻元件通电后持续释放大量热量，通过热辐射和空气对流提升室温，在冬季能快速改善室内的寒冷环境。
电视机、电脑等运行时，内部电路因电阻存在而产生热量，机身的散热孔设计正是为了排出这些热量，保障设备正常工作。

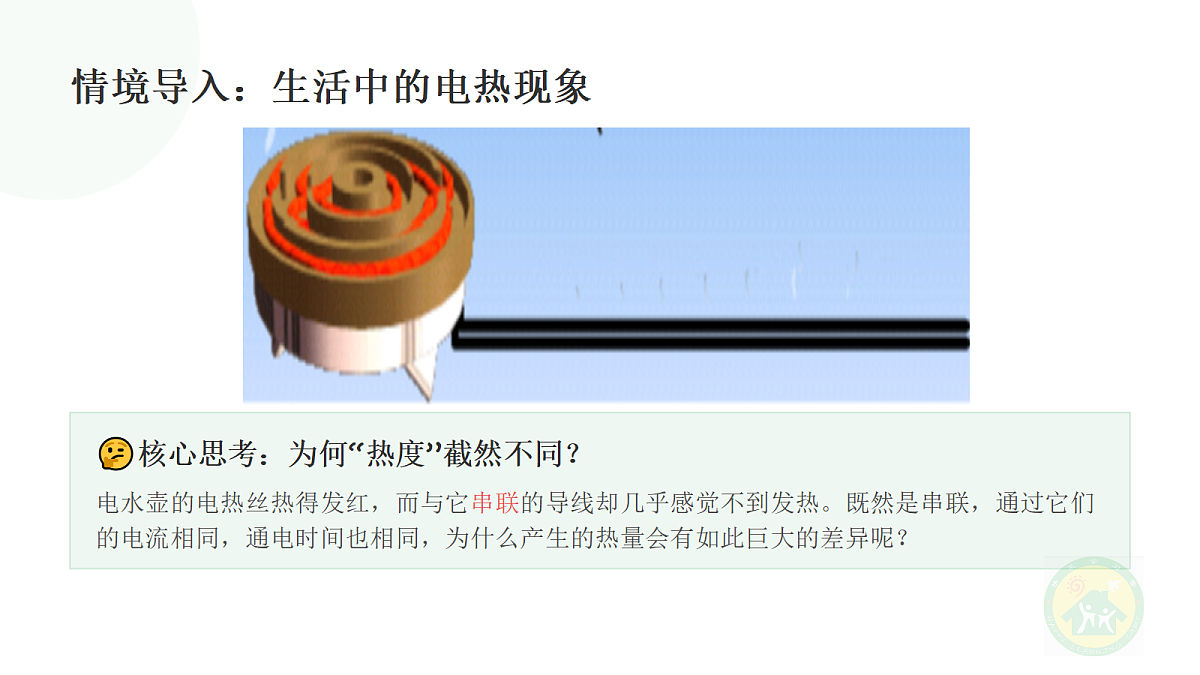

? 核心思考：为何“热度”截然不同？
电水壶的电热丝热得发红，而与它串联的导线却几乎感觉不到发热。既然是串联，通过它们的电流相同，通电时间也相同，为什么产生的热量会有如此巨大的差异呢？

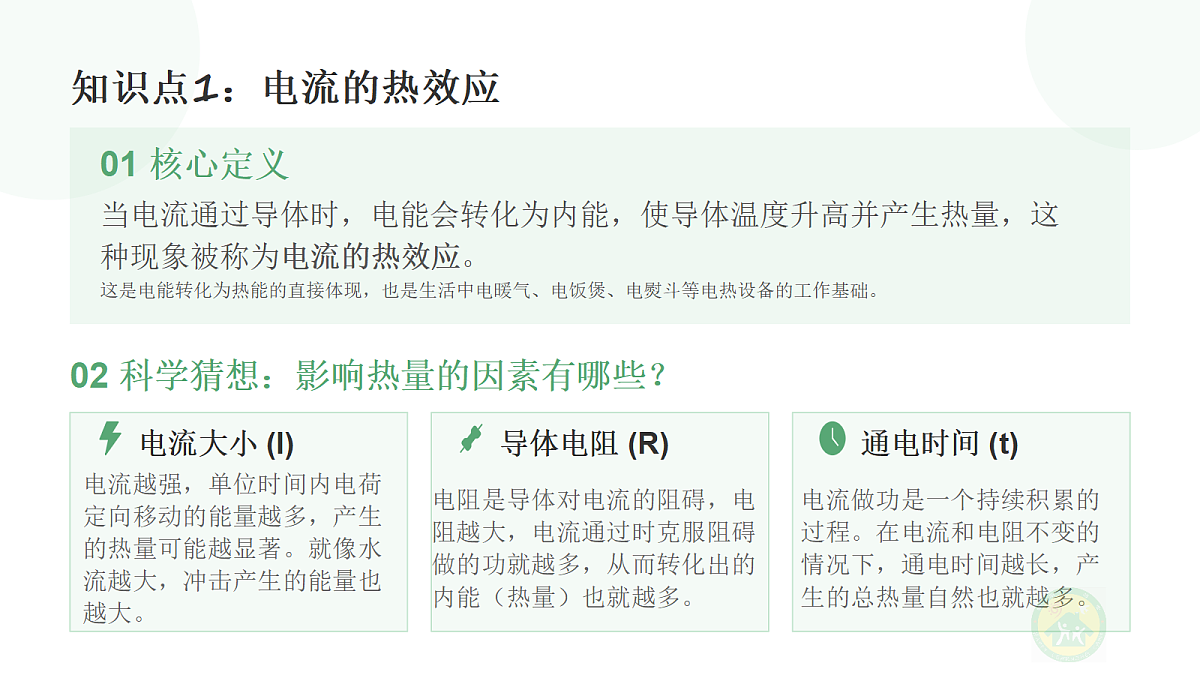

知识点1：电流的热效应
当电流通过导体时，电能会转化为内能，使导体温度升高并产生热量，这种现象被称为电流的热效应。这是电能转化为热能的直接体现，也是生活中电暖气、电饭煲、电熨斗等电热设备的工作基础。
02 科学猜想：影响热量的因素有哪些？
电流越强，单位时间内电荷定向移动的能量越多，产生的热量可能越显著。就像水流越大，冲击产生的能量也越大。
电阻是导体对电流的阻碍，电阻越大，电流通过时克服阻碍做的功就越多，从而转化出的内能（热量）也就越多。
电流做功是一个持续积累的过程。在电流和电阻不变的情况下，通电时间越长，产生的总热量自然也就越多。

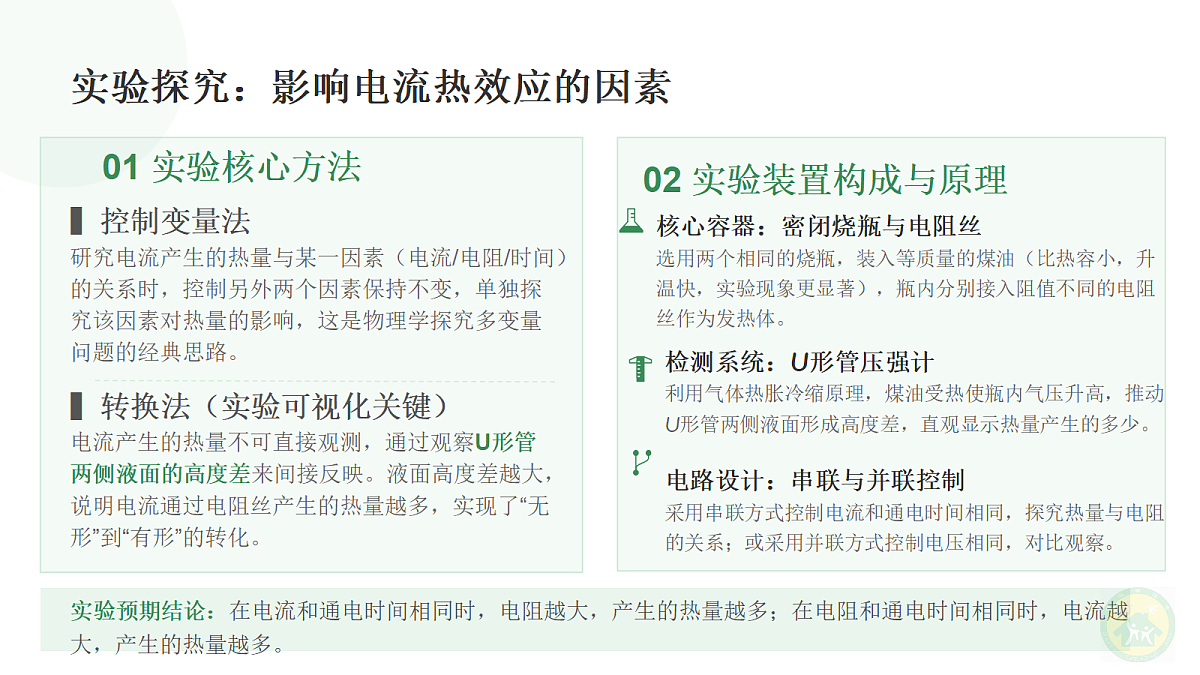

实验探究：影响电流热效应的因素
▍控制变量法研究电流产生的热量与某一因素（电流/电阻/时间）的关系时，控制另外两个因素保持不变，单独探究该因素对热量的影响，这是物理学探究多变量问题的经典思路。
▍转换法（实验可视化关键）电流产生的热量不可直接观测，通过观察U形管两侧液面的高度差来间接反映。液面高度差越大，说明电流通过电阻丝产生的热量越多，实现了“无形”到“有形”的转化。
02 实验装置构成与原理
核心容器：密闭烧瓶与电阻丝选用两个相同的烧瓶，装入等质量的煤油（比热容小，升温快，实验现象更显著），瓶内分别接入阻值不同的电阻丝作为发热体。
检测系统：U形管压强计利用气体热胀冷缩原理，煤油受热使瓶内气压升高，推动U形管两侧液面形成高度差，直观显示热量产生的多少。
电路设计：串联与并联控制采用串联方式控制电流和通电时间相同，探究热量与电阻的关系；或采用并联方式控制电压相同，对比观察。
实验预期结论：在电流和通电时间相同时，电阻越大，产生的热量越多；在电阻和通电时间相同时，电流越大，产生的热量越多。

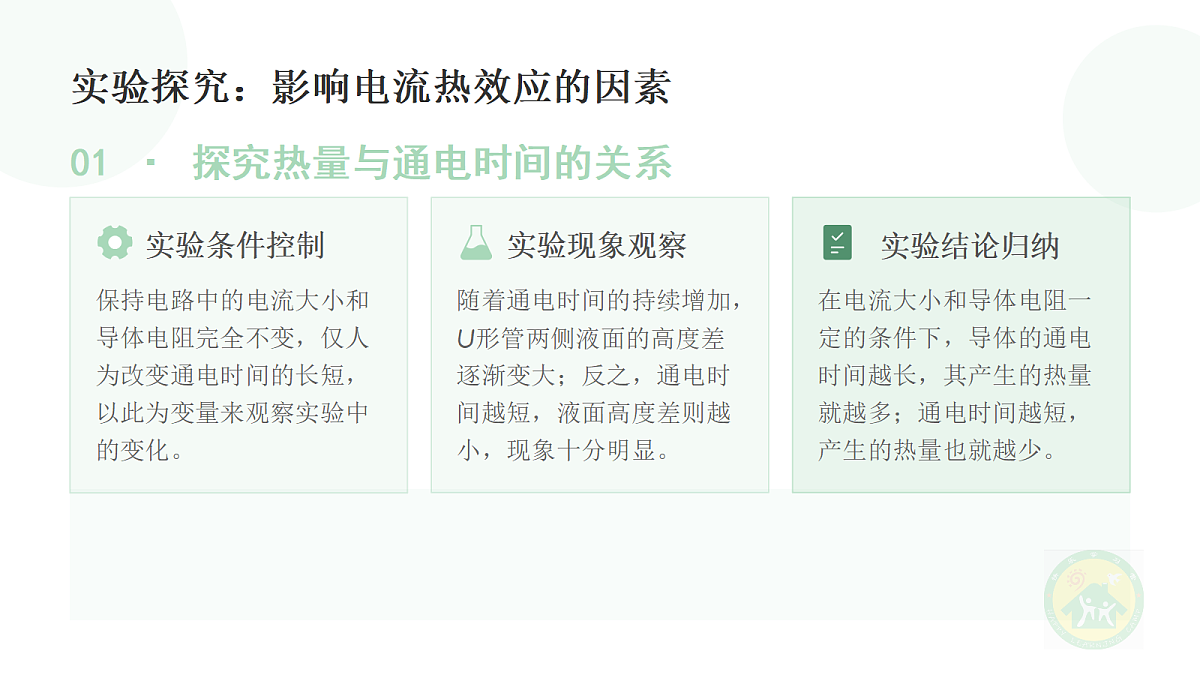

保持电路中的电流大小和导体电阻完全不变，仅人为改变通电时间的长短，以此为变量来观察实验中的变化。
随着通电时间的持续增加，U形管两侧液面的高度差逐渐变大；反之，通电时间越短，液面高度差则越小，现象十分明显。
在电流大小和导体电阻一定的条件下，导体的通电时间越长，其产生的热量就越多；通电时间越短，产生的热量也就越少。

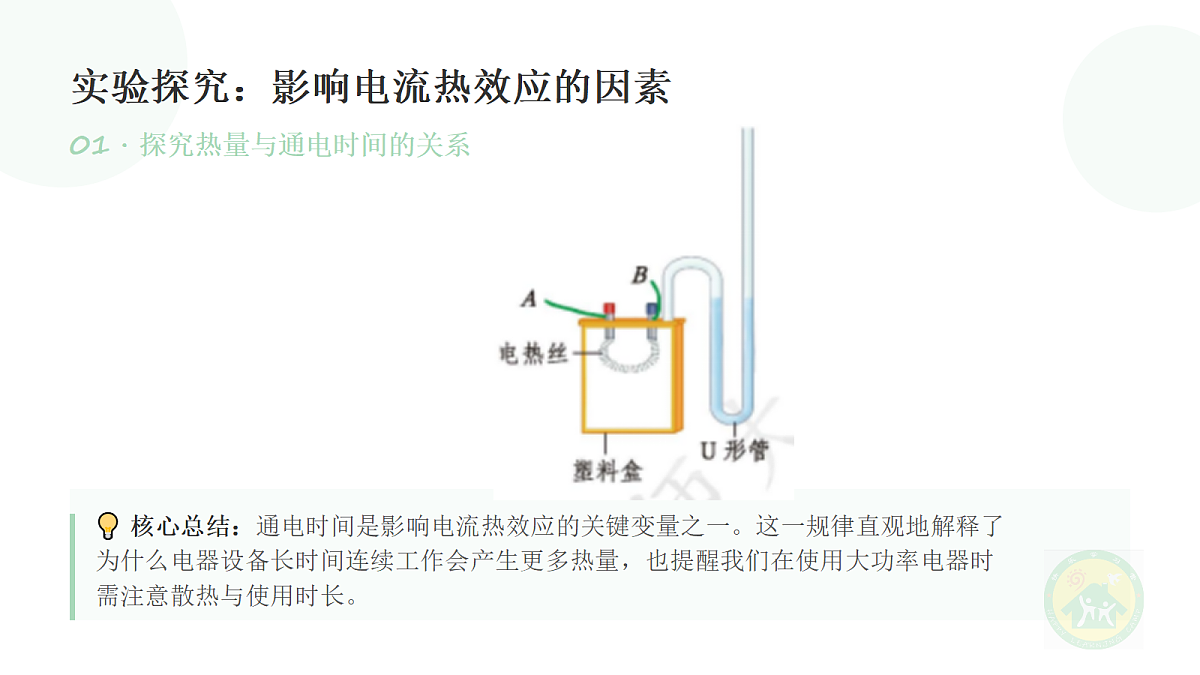

01 · 探究热量与通电时间的关系
? 核心总结：通电时间是影响电流热效应的关键变量之一。这一规律直观地解释了为什么电器设备长时间连续工作会产生更多热量，也提醒我们在使用大功率电器时需注意散热与使用时长。
02 · 探究热量与电阻的关系
严格遵循控制变量法，保持电路中的电流大小和通电时间完全相同，仅改变接入的导体电阻值，确保实验变量唯一。
闭合开关通电后，发现电阻阻值较大的容器旁，U形管两侧液面出现明显的高度差，且该高度差远大于电阻较小的一侧。
在电流和通电时间相同的情况下，电流产生的热量与导体的电阻成正比。即：导体的电阻越大，产生的热量越多。
? 核心逻辑：当电流与时间为定值时，电阻是决定产热多少的关键变量，电阻越大，转化的热能越多。
03 探究热量与电流的关系
采用控制变量法，确保两个电阻丝的阻值（R）和通电时间（t）完全相同；通过调节滑动变阻器改变电路中的电流大小，对比不同电流下的产热情况。
闭合开关后，观察到电流较大的实验组中，U形管两侧液面的高度差上升更快，最终的液面高度差值也更大，直观反映了产热更多。
在电阻阻值和通电时间都相同的情况下，通过导体的电流越大，导体产生的热量就越多。即电流是影响产热的关键变量，且产热与电流的平方成正比。
? 规律总结：当电阻和时间一定时，电流的微小变化会引起热量的显著变化，这也是为什么大功率电器启动时电流大、发热明显的原因。
电流通过导体产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。这一规律由英国物理学家焦耳通过大量实验总结得出，定量揭示了电能向热能转化的数量关系。
I · 电流单位：安培（A）电荷定向移动的快慢，是影响产热的关键因子。
R · 电阻单位：欧姆（Ω）导体对电流的阻碍作用，决定能量损耗的速率。
t · 通电时间单位：秒（s）电流持续作用的时长，热量随时间累积增加。
Q · 产生的热量单位：焦耳（J）电流做功转化为内能的量度，是定律的研究结果。
知识点3：电流热效应的应用与危害
利用电流的热效应将电能转化为热能，是电热器的核心原理。常见的应用有：冬季取暖的电暖器、烘焙美食的电烤箱、平整衣物的电熨斗等，极大地便利了日常生活。
电脑CPU、电动机、电视机等设备工作时产生的热量，不仅会造成不必要的电能浪费，还可能因热量积聚导致设备温度过高，加速元件老化，甚至烧坏精密电路，引发安全事故。
为保障设备安全，需主动散热：通过外壳开设散热孔促进空气对流；利用金属散热片扩大散热面积；或安装散热风扇进行强制风冷，确保设备在适宜的温度环境下稳定运行。
? 核心小结：既要学会利用电流热效应改善生活质量，又要重视其带来的热量损耗与安全隐患，做好科学的散热防护是安全用电的必修课。
额定功率相同的电风扇、笔记本电脑、电烙铁和空气净化器，在相同时间内正常工作，其中产生热量最多的是哪一个？
A. 电风扇 B. 笔记本电脑
C. 电烙铁 D. 空气净化器
答案：C解析：电烙铁属于典型的纯电阻用电器，其工作原理是利用电流的热效应。在工作过程中，电能几乎全部转化为内能（热量），能量损耗极低，完全符合纯电阻电路的能量转化特征，因此是该题的正确选项。
答案：18000 J解析：在纯电阻电路中，电流产生的热量等于用电器消耗的电能 Q = W 。根据电功计算公式 W = Pt ，代入已知条件：功率 P = 300W，工作时间 t = 60s，计算得出产生的热量为 Q = W = Pt=300 W×60S = 18000 焦耳。
某电热杯的额定电压为 220V，额定功率为 300W。若该电热杯在额定电压下正常工作 1 分钟，它会产生多少热量？
? 思路提示：电热杯属于纯电阻用电器，电能全部转化为热能，因此产生的热量 Q = W = Pt，注意将时间单位换算为秒。
核心主题：电流的热效应
电流通过导体时，电能会转化为内能，这种能量转化的现象就是电流的热效应。它是电流的基本效应之一，普遍存在于各类电路中。
热量多少与三个因素成正比：导体的电阻(R)、电流的平方(I²)、通电时间(t)。在电流和时间一定时，电阻越大，产生的热量越多。
03 焦耳定律（定量计算）
英国物理学家焦耳发现的定量规律：Q = I²Rt。其中Q代表热量（焦耳），I为电流（安培），R为电阻（欧姆），t为时间（秒）。
04 应用价值与安全警示
应用：电饭锅、电暖气等电热设备的工作原理。警示：电器持续高温会加速绝缘层老化，甚至引发火灾，需注意散热并避免电路过载。
01 基础巩固 · 教材自测完成教材对应章节的自我检测习题，仔细核对答案并标注错题。重点复习电流的热效应公式与焦耳定律的应用场景，夯实理论基础。
02 生活观察 · 实例探寻寻找家中的电器：列举2个利用电热工作的实例（如电热水壶）和2个散热设计的实例（如电脑CPU风扇），简要记录它们的工作原理。
03 思维拓展 · 科学反思阅读指定的拓展阅读材料，结合本节课内容，总结科学研究中“提出问题-猜想假设-实验验证-得出结论”的一般探究特点，撰写一段简短的思考笔记。
